Ritmix AVR-850: инструкция

Автомобильный видеорегистратор

с разрешением Full HD

RITMIX AVR-850

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ:

• Благодарим Вас за приобретение видеорегистратора RITMIX AVR-850

• Перед использованием просьба убедиться, что Вы прочитали и поняли

данное руководство.

• Сохраняйте руководство в легкодоступном месте.

• С полной линейкой продуктов RITMIX и особенностями моделей можно

ознакомиться на www.ritmixrussia.ru

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Пожалуйста, перед использованием проверьте настройки и режим видеозаписи в тече-

ние 5 – 10 минут.

• При слишком слабом механическом воздействии или настройке G-сенсора на низкую

чувствительность, запись Событий может не включаться автоматически. В этом случае

необходимо включать принудительную запись Событий для сохранения необходимого

видеофайла от перезаписи.

• Устройство должно использоваться только с входящими в комплект аксессуарами. Наша

компания не несет ответственности за возможные повреждения изделия в случае при-

менения посторонних аксессуаров.

• Для подачи питания от бортовой сети автомобиля на устройство использовать штатный

автомобильный адаптер. Подсоединяйте кабель питания регистратора только лишь после

запуска двигателя автомашины. Внезапное повышение напряжения при запуске двигате-

ля может повредить устройство. При использовании обычного источника питания необхо-

димо проконсультироваться со специалистом, в противном случае возможно повреждение

устройства или его некорректная работа.

• Наша компания не несет ответственности за возможные повреждения, разрядку аккуму-

лятора, возгорание или взрыв в результате использования обычного источника питания

по самовольному усмотрению пользователя.

2

• Не подвергать воздействию аномально высоких и низких температур, прямого солнечно-

го света, высокой влажности, сильным механическим воздействиям, т.к. это может приво-

дить к выходу изделия из строя

• Гарантийные обязательства не распространяются на случаи неправильной эксплуатации,

самовольный демонтаж, нарушения энергопитания, стихийные бедствия и т.д.

• Гарантийный период составляет 1 (один) год с даты приобретения.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ КАРТЫ ПАМЯТИ

• Необходимо регулярно и должным образом форматировать карту памяти и проверять ее

на наличие вирусов. В противном случае возможны сбои в работе видеорегистратора.

• Не хранить посторонние файлы на карте памяти видеорегистратора, т.к. это может по-

влечь сбой видеозаписи. Применяемая карта памяти должна использоваться только для

записей данного видеорегистратора.

• Не извлекайте карту памяти до полного выключения питания регистратора (все LED-

индикаторы погашены) и выключения двигателя автомобиля. В противном случае воз-

можно повреждение устройства и записанных видеофайлов.

• Применение бывших в частом или неправильном применении карт памяти может приво-

дить к некорректной работе видеорегистратора. Гарантийные обязательства не распро-

3

страняются на такие случаи.

• Для обеспечения записи в штатном режиме карта памяти должна содержать минимум

100MB свободного пространства. Необходимо создавать резервные копии важных видео-

записей на компьютере.

• Не подвергать карту памяти воздействию электромагнитных полей.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ВНЕШНЕГО GPS-ПРИЕМНИКА

• Автомобиль должен находиться в местах с хорошим приемом сигнала GPS, необходимо

проверять чувствительность GPS-приемника. Для корректной видеосъемки с записью

навигационных данных, необходимо предварительно убедиться в качестве приема GPS-

сигнала. Возможно нарушение приема сигнала вблизи высотных зданий, в условиях слож-

ного ландшафта и т.д.

• Внешний GPS-приемник работает при температурах 0° – 50°. Во избежание сбоев в

работе необходимо соблюдать температурный режим.

• При первом применении или неиспользовании в течение более 3 дней, устройству может

требоваться более продолжительное время для идентификации текущего местонахожде-

ния.

• В условиях плохого приема сигнала устройству может требоваться более продолжитель-

ное время для идентификации текущего местонахождения.

4

СОДЕРЖАНИЕ

Общие меры предосторожности........................................................................................................................2

Меры предосторожности при использовании карты памяти...........................................................................3

Меры предосторожности при использовании внешнего GPS-приемника.....................................................4

Комплектация......................................................................................................................................................6

Отличительные особенности..............................................................................................................................7

Строение и функции...........................................................................................................................................8

Установка видеорегистратора..........................................................................................................................10

Порядок работы.................................................................................................................................................11

Программный интерфейс PC VIEWER.............................................................................................................24

5

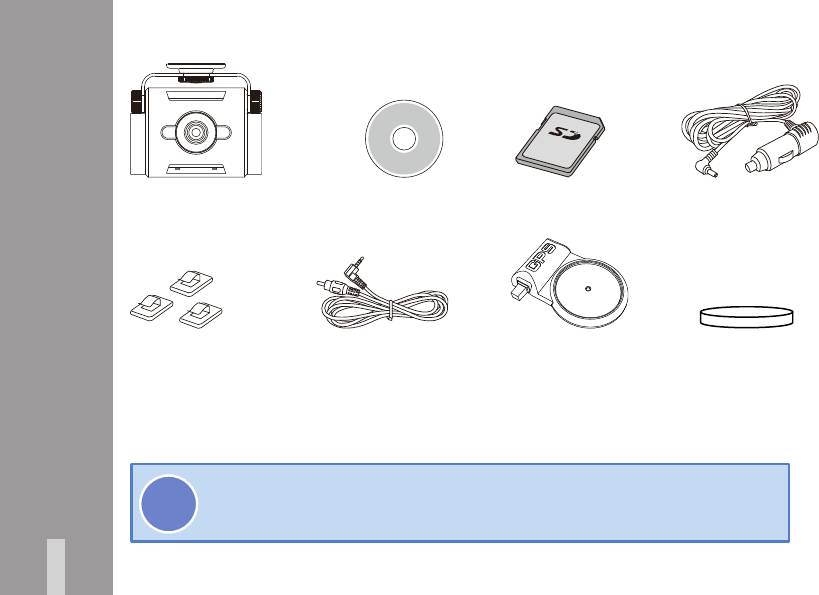

1. КОМПЛЕКТАЦИЯ

6

Видеорегистратор CD-ROM

Карта памяти SD Автомобильный

(PC Viewer, инструкция)

адаптер

GPS-приемникВидеокабельКрепление кабеля

Магнитное

крепление

Реальные предметы комплектации могут внешне отличаться от изображенных.

Комплектация может изменяться в зависимости от поставки.

На CD-ROM содержится инструкция по эксплуатации и программа

PC Viewer. Для просмотра видеозаписей и управления настройками

!

необходимо установить на компьютер программу PC Viewer.

2. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Видеосенсор 1.5М пиксель (1/3.6” CMOS) цифровая камера

• Угол обзора 120° (по диагонали)

• Видеозапись высокой четкости

Разрешение видео 1280*1080 пиксель (4:3) Full HD, мaксимальная частота кадров 15 fps,

формат видео H.264 VBR

Автомобильный

• Управление файлами

адаптер

Непосредственное управление файлами (FAT32) на карте памяти. Возможность восста-

новления файлов даже в случае сбоя файловой системы.

• Управление режимами видеосъемки

Непрерывная видеосъемка одновременно в режимах Стандартный и События в любой

ситуации;

• Одновременная видеосъемка в режимах Стандартный и События

• Жидкокристаллический дисплей с диагональю 2.4 дюйма

Магнитное

Просмотр сделанных видеозаписей и записываемого видеоизображения

крепление

в реальном времени. Экранное меню управления параметрами и функциями

• Встроенный 3-осевой датчик механических воздействий (G-сенсор)

• Высокоэффективный встроенный микрофон

Одновременная видео- и аудиозапись.

• LED-индикаторы состояния

• Встроенные часы реального времени RTC (REAL TIME CLOCK)

Фиксация даты и времени создания видеозаписи;

• Встроенный аккумулятор: обеспечивается видеосъемка в течение 10 с после

отключения питания и сохранение последнего записанного видеофайла.

7

• Отображение данных при просмотре видеозаписи

Отображение данных о движении автомобиля и времени на видеозаписи.

• Программное обеспечение PC Viewer

Управление параметрами устройства, видеосъемки, воспроизведения, наложение дан-

ных с GPS-приемника на карту Google Map

• Внешний GPS-приемник

Запись данных о координатах, скорости автомобиля и т.д.

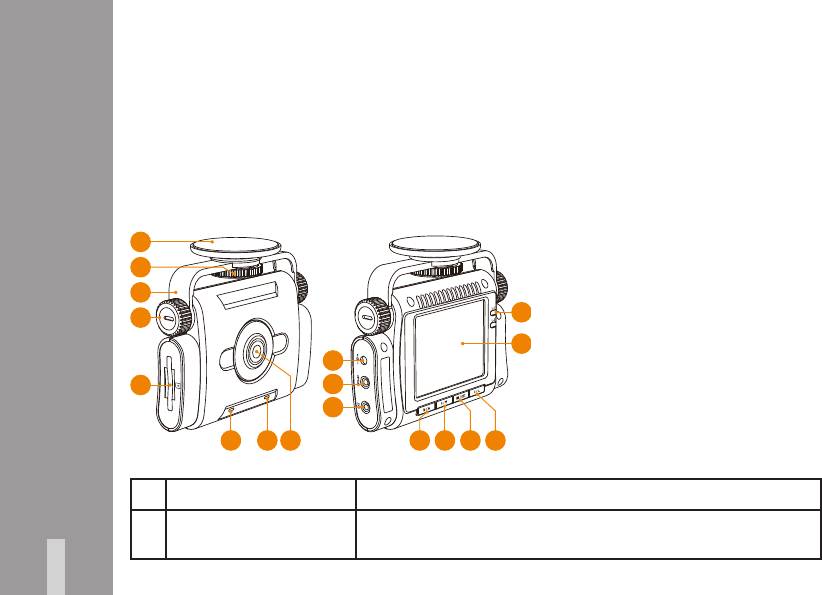

3. СТРОЕНИЕ И ФУНКЦИИ

8

№ Деталь Назначение

1 Металлическая пластина Крепление устройства к пластине магнитного крепления, которая

приклеивается 2-сторонним скотчем к стеклу автомобиля.

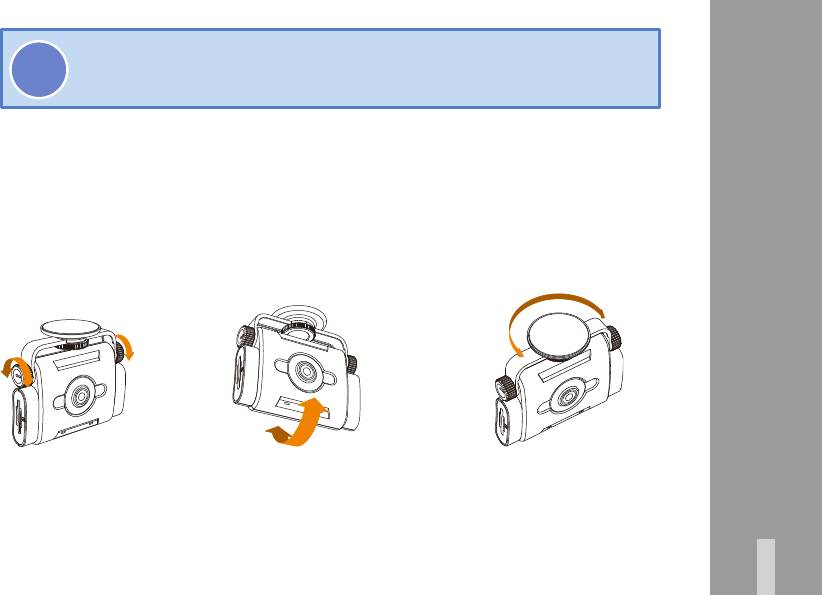

2 Фиксирующий винт Регулировка и фиксация положения устройства в горизонтальной

плоскости.

3 Держатель Регулировка и фиксация положения устройства

4 Фиксирующие винты Регулировка положения в вертикальной плоскости.

5 Слот карты памяти Разъем для установки карты памяти

6 Микрофон Запись аудио

7 Динамик Звуковые сигналы

8 Объектив Обеспечивается фронтальная видеосъемка

перед видеорегистратором

9 Разъем питания Подача питания от бортовой сети автомобиля DC 12/24V

10 Разъем GPS Подключения внешнего GPS-приемника

11 Видеовыход Подключение к внешним устройствам воспроизведения видео

12

Кнопка

9

Вход в меню / Перемещение вверх по меню

13

Кнопка

Видеосъемка в режиме Экономии / Перемещение по меню вниз

14

Кнопка

Включение и выключение дисплея / Отмена

15

Кнопка

Видеосъемка События / Выполнить

16 LED-индикаторы (L-1, L-2) Индикация рабочего состояния цветом, светом и миганием

17 Жидкокристаллический

Отображение обстановки в реальном времени, меню настроек,

дисплей

просмотра видеозаписей и т. д.

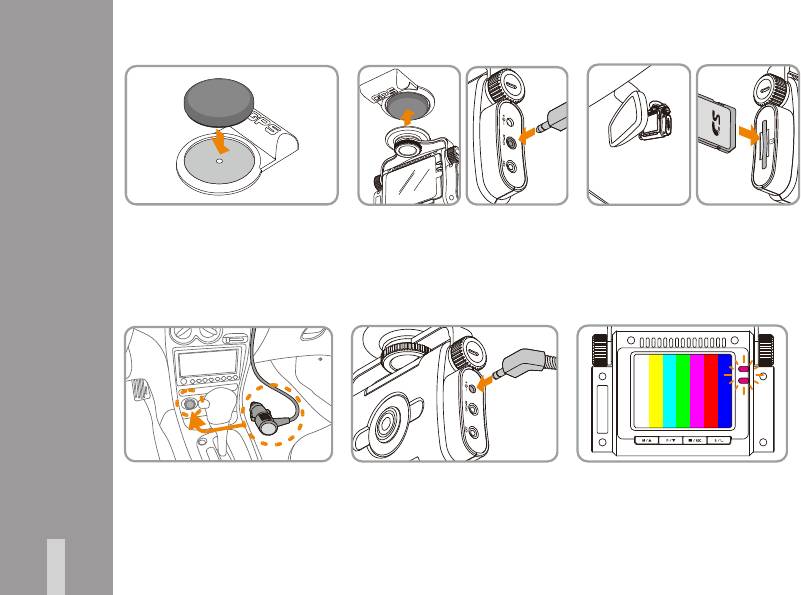

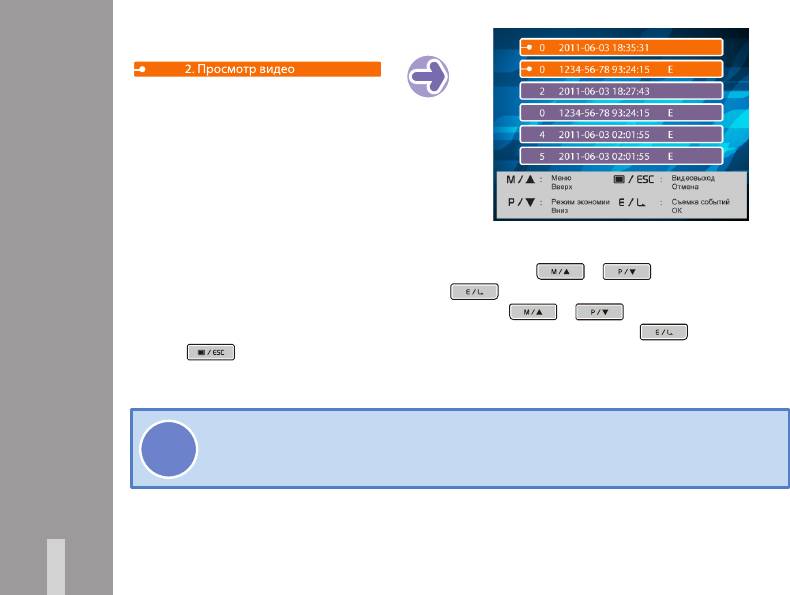

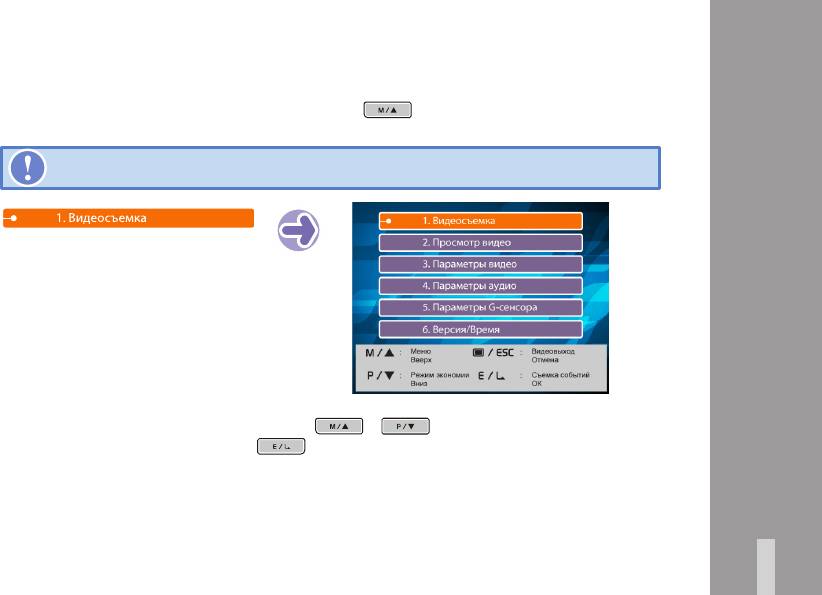

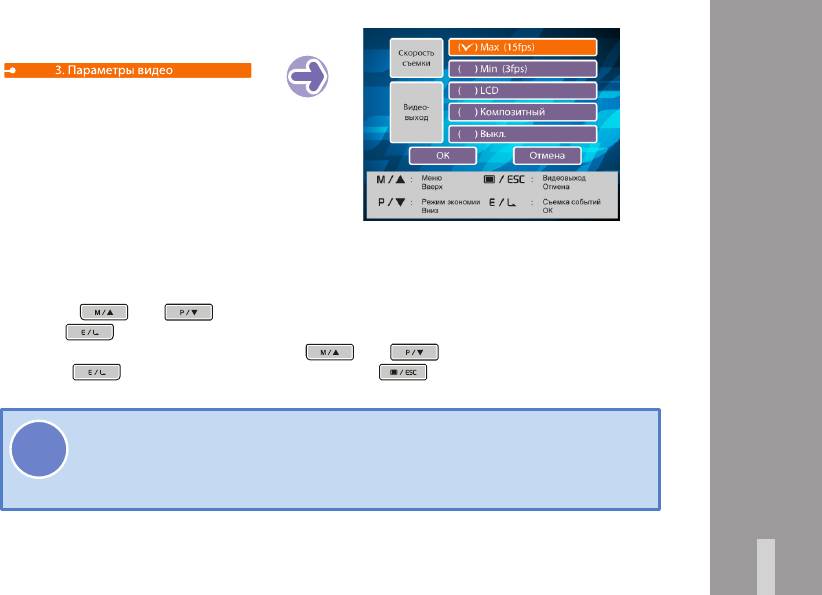

[Видеовыход]

LCD : вывод видеоизображения на дисплей видеорегистратора.

Композитный : вывод видеоизображения на внешнее устройство (например, телевизор)

через видеовыход

Нет: видеосигнал на внешний порт не подается (в целях энергосбеорежения).

Кнопками

или

перейти к нужному значению параметра и установить его

кнопкой

. При этом параметр отмечается символом √.

Применение новых значений: кнопками

или перейти к кнопке ОК

и нажать

. Выход осуществляется кнопкой

.

!

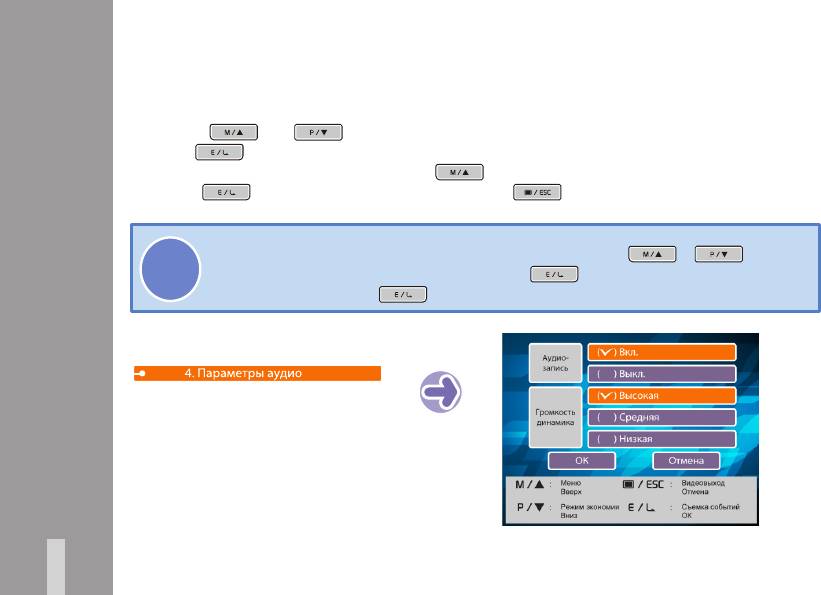

4) Параметры аудио

[Установка и сохранение настроек в режиме Меню]

Выбор значения параметра осуществляется кнопками

16

и

.

Новое значение подтверждается кнопкой

и применяется

повторным нажатием

.

[Аудиозапись]:

Включение и выключение записи звука при видеосъемки.

ВКЛ: осуществляется одновременная видеосъемка и аудиозапись

ВЫКЛ: осуществляется только видеосъемка (если необходимо опубликовать видеоза-

пись, но сохранить конфиденциальность беседы в процессе съемки).

[Громкость динамика ]:

Регулировка уровня громкости встроенного динамика.

ВЫСОКАЯ: высокий уровень громкости динамика

СРЕДНЯЯ: средний уровень громкости динамика

НИЗКАЯ: низкий уровень громкости динамика

Кнопками

или

перейти к нужному значению параметра и установить

его кнопкой

. При этом параметр отмечается символом √.

Применение новых значений: кнопками

или

перейти к кнопке ОК

и нажать

. Выход осуществляется кнопкой

.

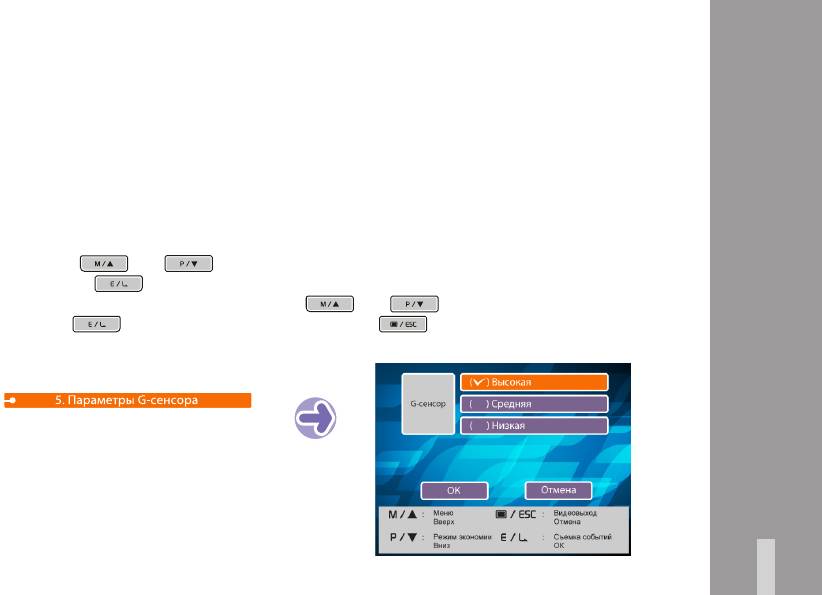

5) Параметры G-сенсора

17

Выполняется настройка уровня чувствительности G-сенсора (3 уровня: высокий, средний,

низкий; по умолчанию средний).

Кнопками

или

перейти к нужному значению параметра и установить

его кнопкой

. При этом параметр отмечается символом √.

Применение новых значений: кнопками

или

перейти к кнопке ОК

и нажать

. Выход осуществляется кнопкой

.

Подробная настройка G-сенсора доступна в интерфейсе поставляемой программы PC

viewer (10 уровней чувствительности для каждой из осей X, Y, Z).

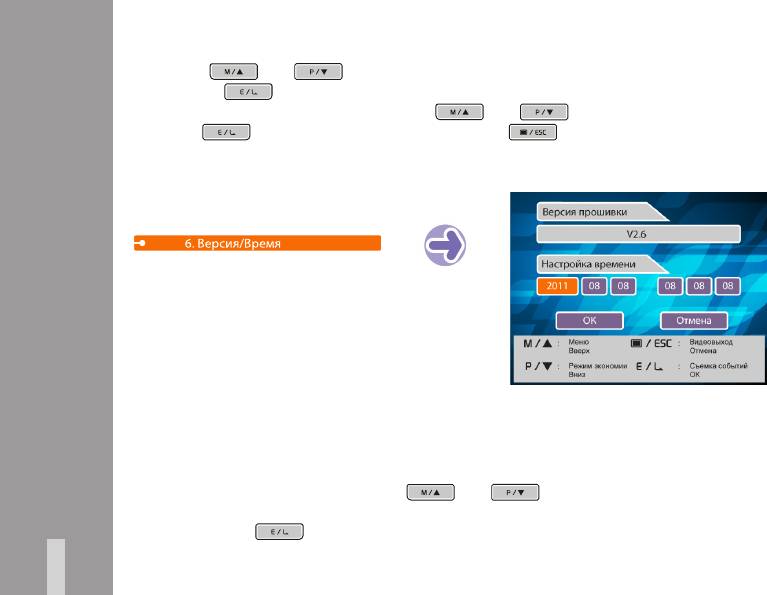

6) Версия /Время

[Версия прошивки] :

Версия установленной прошивки.

[Настройка времени] :

Установка даты и времени вручную.

Формат отображения даты и времени: год / месяц / день / час / минуты / секунды.

В окне настроек времени нажатием

или

перейти на поле параметра даты

или времени. Значение соответствующего параметра увеличивается на 1 при каждом

нажатии кнопки

.

18

Год по умолчанию: 2010. Максимальное значение: 2030.

Применение новых значений: кнопками

или

перейти к кнопке ОК

и нажать

. Выход осуществляется кнопкой

.

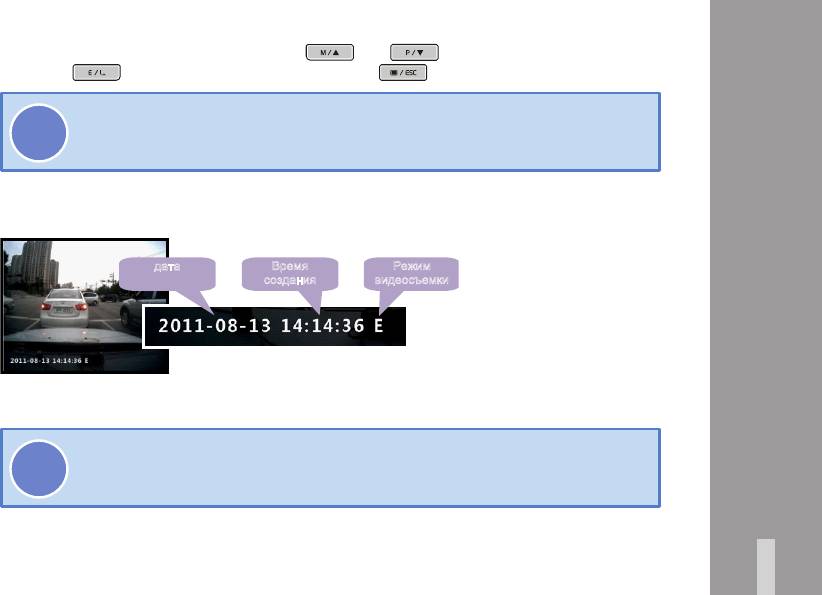

5. Информация о видеозаписи.

При подключении GPS-приемника дата и время настраиваются

автоматически на основе сигнала GPS.

!

Возможна установка даты и времени вручную из программы PC viewer.

6. Показания LED-индикаторов

Оповещения о состоянии видеорегистратора подаются цветом, светом и

миганием LED-индикаторов.

!

19

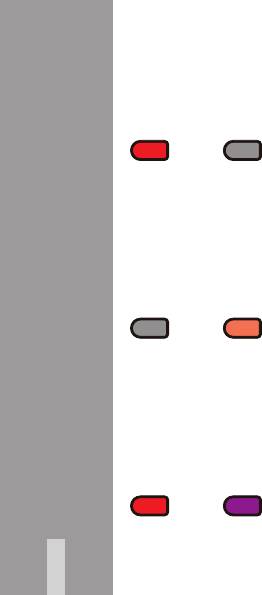

1) Индикации состояния

LED-индикатор L-1 оповещает о рабочем состоянии устройства. В процессе загрузки ин-

дикатор мигает красным светом. По окончании загрузки и начале видеосъемки в режиме

Стандартный L-1 светится непрерывно ярко-красным. Если карта памяти не установлена,

индикатор не светится (как на правом рисунке).

L1 L1

2) Индикации видеосъемки

LED-индикатор L-2 оповещает о состоянии видеосъемки

(по окончании загрузки видеорегистратора).

В режиме видеосъемки Стандартный индикатор каждую секунду мигает светло-красным

светом.

L2 L2

3) Индикация видеосъемки в режиме Событие и GPS-подключения

LED-индикатор L-1 оповещает о съемке в режиме Событие и установке GPS-подключения

Видеосъемка в режиме Событие начинается, когда G-сенсор фиксирует механическое

воздействие в режиме видеосъемки Стандартный или Экономия. При этом LED-индикатор

L-1 быстро вспыхивает попеременно красным и фиолетовым светом.

L1 L1
