Ritmix AVR-460: инструкция

Автомобильный

видеорегистратор

RITMIX AVR-460

AVR-460

Руководство пользователя

 Благодарим Вас за приобретение видеорегистратора RITMIX AVR-460

 Перед использованием просьба убедиться, что Вы прочитали

и поняли данное руководство.

 Сохраняйте руководство в легкодоступном месте.

 С полной линейкой продуктов RITMIX и особенностями моделей

можно ознакомиться на www.ritmixrussia.ru

!

 Перед первым применением необходимо предварительно полностью за-

рядить встроенный аккумулятор видеорегистратора через входящий в комплект

автомобильный адаптер от бортовой сети автомобиля. Пожалуйста, перед каждым

использованием проверьте настройки и режим видеозаписи в течение 5 – 10 минут.

 С видеорегистратором использовать только новые либо корректно отформати-

рованные неизношенные карты памяти с поддержкой высокой скорости передачи

данных класса 4 (желательно класса 6) и старше. Использовать только высоко-

качественные оригинальные карты памяти ведущих производителей. Не хранить

посторонние файлы на карте памяти видеорегистратора, т. к. это может повлечь

сбой видеозаписи. Применяемая карта памяти должна использоваться только для

записей данного видеорегистратора. На случаи некорректной работы устройства в

результате использования некачественных, контрафактных, технически несоответ-

ствующих карт памяти гарантийные обязательства не распространяются.

 Не устанавливайте и не извлекайте карту памяти при включенном

видеорегистраторе. В противном случае возможно повреждение устройства и за-

писанных идеофайлов.

 Для обеспечения записи в штатном режиме карта памяти должна содержать

минимум 100MB свободного пространства.

 Устройство должно использоваться только с входящими в комплект аксессуара-

ми. Наша компания не несет ответственности за возможные повреждения изделия в

случае применения посторонних аксессуаров.

 Для подачи питания от бортовой сети автомобиля на устройство использовать

штатный автомобильный адаптер. Подсоединяйте кабель питания регистратора

только лишь после запуска двигателя автомашины. Внезапное повышение на-

пряжения при запуске двигателя может повредить устройство. При использовании

обычного источника питания необходимо проконсультироваться со специалистом,

в противном случае возможно повреждение устройства или его некорректная

работа. На случаи выхода прибора из строя в результате нарушения требований

к энергоснабжению гарантийные обязательства не распространяются.

 Наша компания не несет ответственности за возможные повреждения, раз-

рядку аккумулятора, возгорание или взрыв в результате использования обычного

источника питания по самовольному усмотрению пользователя.

 Гарантийные обязательства не распространяются на случаи неправильной

эксплуатации, самовольный демонтаж, нарушения энергопитания, стихийные

бедствия и т.д.

 Не подвергать заметным механическим воздействиям, не допускать попадание

инородных тел во внутреннюю часть устройства, не подвергать значительным

термическим воздействиям (нагревание, охлаждение), воздействию химически

активных веществ (бензины, растворители, реагенты и т. д.), попаданию влаги, пыли

и т. д.

 Не осуществлять самостоятельно демонтаж и замену элемента питания устрой-

ства, т.к. элемент питания является взрывоопасным элементом.

 Гарантийный период составляет 1 (один) год с даты приобретения для устрой-

ства и 6 (шесть месяцев) с даты приобретения на аксессуары (адаптер питания,

USB-кабель, комплект крепления и т. д.).

   

1. Cветодиоды подсветки 9. Кнопка перезагрузки

2. Объектив камеры 10. Кнопка ПИТАНИЕ

3. Слот карты памяти 11. Кнопка MENU

4. LED-индикатор 12. Кнопка MODE

5. Встроенный микрофон 13. Кнопка ОК

6. TFT дисплей 14. Кнопка ◄

7. Встроенный динамик 15. Кнопка ►

8. Панель крепления 16. Разъем USB mini

:

• Автомобильный видеорегистратор RITMIX AVR-460

• Автомобильный адаптер 12/24В на 5В

• Кабель USB –USB mini

• Комплект крепления

• Руководство пользователя

• Гарантийный талон RITMIX

 LED

 

Синий непрерывно Питание включено

Синий мигает Выполняется видеосъемка

Красный непрерывно Выполняется зарядка аккумулятора

 

1. Установить micro SD карту в слот карты памяти видеорегистратора;

2. Установить видеорегистратор с помощью кронштейна на оптимальном для

видеосъемки участке лобового стекла автомобиля. Рекомендуется предварительно

протереть мягкой сухой тканью предполагаемое место крепления для лучшего

соединения с поверхностью;

3. При необходимости закрепить кабель автомобильного адаптера к поверхности;

4. Отрегулировать положение устройства и объектива. Видеорегистратор должен

быть закреплен ровно и прочно;

5. Включить зажигание автомобиля.

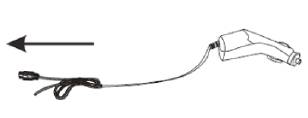

6. Подсоединить видеорегистратор к сети питания автомобиля через адаптер

питания (в комплекте). Если все действия выполнены верно, видеорегистратор

автоматически начинает видеосъемку.

 

Переход в режим видеосъемки осуществляется автоматически при включении

устройства. Также переход в режим видеосъемки может выполняться из режимов

фотосъемки или просмотра одним или несколькими нажатиями кнопки MODE. В

режиме видеосъемки на дисплее появляется иконка видеокамеры.

  (   )

При включении в бортовую сеть автомобиля видеорегистратор автоматически

переходит в режим видеосъемки и начинает видеосъемку. Видеозапись сохраня-

ется на карте памяти в форме последовательности видеофайлов определенной

продолжительности (устанавливается в меню настроек видеосъемки). Для оста-

новки видеосъемки нажать кнопку ОК. Видеосъемка возобновляется повторным

нажатием кнопки ОК. Видеосъемка прекращается, а видеорегистратор выключается

при останове двигателя автомобиля (при отсутствии питания от аккумуляторной

батареи). Также видеорегистратор может быть выключен принудительно нажатием

кнопки ПИТАНИЕ.

  (  )

При включении видеорегистратора нажатием кнопки ПИТАНИЕ видеосъемка на-

чинается автоматически. Для остановки видеосъемки нажать кнопку ОК. Видеосъ-

емка возобновляется повторным нажатием кнопки ОК. Устройство выключается

нажатием кнопки ПИТАНИЕ.

    (  )

Функция активируется в меню настроек видеосъемки, подменю «Датчик движения».

Видеосъемка начинается автоматически при возникновении движения вблизи

припаркованного автомобиля в поле видимости объектива видеорегистратора.

При этом в верхнем левом углу дисплея отображается иконка . Если никаких

движений больше не фиксируется видеосъемка прекращается автоматически через

определенный промежуток времени.



Подсветка включается и выключается кнопкой ◄.

  

Для экономии ресурса дисплея и аккумуляторной батареи рекомендуется вы-

ключать дисплей при отсутствии в нем необходимости. Дисплей включается и

выключается кнопкой ►.

  

Вход в меню настроек видеосъемки осуществляется кнопкой MENU (видеосъемка

остановлена!). Переходы внутри меню осуществляются кнопками ◄ и ►, новая

настройка подтверждается кнопкой OK. Выход из меню осуществляется кнопкой

MENU.

:

Установка разрешения видеосъемки.

:

Установка продолжительности видеофайла, в форме последовательности которых

сохраняется видеозапись на карте памяти.

 : Вкл., Выкл.

Включение и выключение режима видеосъемки в режиме парковки (по датчику

движения).

 /: Вкл., Выкл.

Отображение даты и времени в кадре.

:

системные настройки видеорегистратора

 :

настройка параметра баланса белого цвета.

: настройка параметра экспозиции.

Примечание: в условиях высокой освещенности рекомендуется устанавливать

низкие значения параметра экспозиции и наоборот.

:

регулировка цветовых настроек.

: Вкл., Выкл.

Запись аудио при видеосъемке.

: Вкл., Выкл.

В состоянии «Вкл.» видеосъемка включается автоматически при включении устрой-

ства (карта памяти должна быть установлена!).

: языковые настройки интерфейса.

 : 50 Гц, 60 Гц.

Настройка на частоту искусственного освещения.

: Вкл., Выкл.

Управление светодиодами искусственной подсветки при съемке в условиях низкой

освещенности.

: автоматическое отключение устройство по истечении опреде-

ленного времени в режиме ожидания.

: Вкл., Выкл.

Звуковое сопровождение нажатия клавиш.

/: установка даты и времени.

: Выполнить, Отмена

Форматирование карты памяти. Внимание: при форматировании данные на карте

памяти безвозвратно удаляются

: Выполнить, Отмена

Восстановление заводских настроек.

 

Переход в режим фотосъемки осуществляется 1-кратным нажатием кнопки MODE

в режиме видеосъемки. В режиме фотосъемки на дисплее появляется иконка фото-

камеры. Фотографирование выполняется нажатием кнопки ОК.



Подсветка включается и выключается кнопкой ◄.

  

Для экономии ресурса дисплея и аккумуляторной батареи рекомендуется вы-

ключать дисплей при отсутствии в нем необходимости. Дисплей включается и

выключается кнопкой ►.

  

Вход в меню настроек фотосъемки осуществляется кнопкой MENU в режиме фото-

съемки. Переходы внутри меню осуществляются кнопками ◄ и ►, новая настройка

подтверждается кнопкой OK. Выход из меню осуществляется кнопкой MENU.

Режим: Один, 2 с., 5 с., 10 с., Серия

Один: фотосъемка одиночными кадрами

2 с.: фотосъемка с задержкой 2 с.

5 с.: фотосъемка с задержкой 5 с.

10 с.: фотосъемка с задержкой 10 с.

Серия: фотосъемка серией кадров

:

настройка разрешения фотосъемки

:

настройка качества фотоизображения

:

настройка резкости фотоизображения

 :

настройка баланса белого цвета

: Стандарт, Монохром, Сепия

Настройка цвета фотоизображения

:

выбор параметра светочувствительности

:

выбор параметра экспозиции

 : Выкл., Распознавание лица, Распознавание улыбки

: Вкл., Выкл.

Снижение воздействия вибрации на качество фотоизображения

: Выкл., 2 с., 5 с.

Выполненное фотоизображение остается в течение определенного интервала

времени на дисплее для быстрого просмотра.

 : Выкл., Дата, Дата/Времени

Отображение даты или даты/времени в кадре

   

  

Переход в режим просмотра осуществляется 1-кратным нажатием кнопки MODE в

режиме фотосъемки и 2-кратным нажатием кнопки MODE в режиме видеосъемки

(видеосъемка остановлена!).

При переходе в режим просмотра первым отображается список фотоизображений.

Переход к списку видеозаписей осуществляется кнопкой MODE. Перемещение по

списку воспроизведения выполняется кнопками кнопками ◄ и ►.

Для просмотра фотоизображения нажать кнопку ОК.

Просмотр и остановка просмотра видеозаписи осуществляется кнопкой ОК. По

нажатию кнопок ◄ и ► при просотре видеозаписи выполняется быстрый просмотр

назад или вперед.

  

Вход в меню настроек фотосъемки осуществляется кнопкой MENU в режиме фото-

съемки. Переходы внутри меню осуществляются кнопками ◄ и ►, новая настройка

подтверждается кнопкой OK. Выход из меню осуществляется кнопкой MENU.

: Один, Все

Удаление текущего файла или всех файлов

: Выполнить, Отмена

Форматирование карты памяти. Внимание: при форматировании данные на карте

памяти безвозвратно удаляются

  

Вход в меню системных настроек видеорегистратора осуществляется двойным

нажатием кнопки MENU в режимах видеосъемки (видеосъемка остановлена!), фото-

съемки, просмотра.

Переходы внутри меню осуществляются кнопками◄ и ►, новая настройка под-

тверждается кнопкой OK. Выход из меню осуществляется кнопкой MENU.

/: настройки даты и времени

Переход к нужному полю даты и времени осуществляется кнопками MENU и MODE.

Требуемое значение устанавливается кнопками ◄ и ►. Новое значение подтверж-

дается кнопкой OK.

: Отмена, 2 мин., 5 мин., 10 мин.

Автоматическое выключение устройство по истечении определенного времени в

режиме ожидания.

: Вкл., Выкл.

Звуковое сопровождение нажатия кнопок.

:

Языковые настройки интерфейса.

: 50Гц, 60Гц

Настройка на частоту искусственного освещения.

-: NTSC, PAL

Формат сигнала на композитном выходе устройства.

: Выполнить, Отмена.

Переворот изображения на дисплее.

: Выполнить, Отмена.

Восстановление заводских настроек.

:

Информация о версии прошивки устройства.

     

Подключить посредством кабеля USB-USB mini видеорегистратор к USB-разъему

ПК. В появившемся меню на дисплее видеорегистратора выбрать пункт «USB нако-

питель». В окне «Мой компьютер» в виде нового съемного диска отобразится содер-

жимое установленной в видеорегистраторе карты памяти. Вы можете копировать

или перенести желаемые файлы на жесткий диск ПК, а также сделать организовать

просмотр на медиаплеере персонального компьютера.

Примечание: функция поддерживается для операционных систем Windows2000/XP/

Vista/Windows7 и систем MACOS x10.3.6 и старше.

: если устройство находится в другом режиме USB-подключения (на-

пример, веб-камера), необходимо предварительно переподключить устройство к

ПК.

   

Возможен просмотр фото- и видеоизображений на экране телевизора в высоком

разрешении посредством подключения HDMI-выхода видеорегистратора к соот-

ветствующему разъему телевизора по HDMI-кабелю. Для просмотра видеозаписей

и фотоизображений повторите действия, описанные в разделе «Просмотр фото- и

видеоизображений и их удаление».

 

Подключить посредством кабеля USB-USB mini видеорегистратор к USB-разъему ПК.

В появившемся меню на дисплее видеорегистратора выбрать пункт «Веб-камера».

Устройство готово к использованию в качестве веб-камеры.

Примечание: функция поддерживается для операционных систем Windows2000/XP/

Vista/Windows7 и систем MACOS x10.3.6 и старше.

: если устройство находится в другом режиме USB-подключения

(например, USB-накопитель), необходимо предварительно переподключить устрой-

ство к ПК.

  

  USB-  

Зарядка аккумуляторной батареи может осуществляется от ПК (подключение через

кабель USB – USB mini):
