Ritmix AVR-730: инструкция

Автомобильный

видеорегистратор

RITMIX AVR-730

Руководство пользователя

 Благодарим Вас за приобретение видеорегистратора RITMIX AVR-730

 Перед использованием просьба убедиться, что Вы прочитали

и поняли данное руководство.

 Сохраняйте руководство в легкодоступном месте.

 С полной линейкой продуктов RITMIX и особенностями моделей

можно ознакомиться на www.ritmixrussia.ru

!

 Перед первым применением необходимо предварительно полностью за-

рядить встроенный аккумулятор видеорегистратора через входящий в комплект

автомобильный адаптер от бортовой сети автомобиля. Пожалуйста, перед каждым

использованием проверьте настройки и режим видеозаписи в течение 5 – 10 минут.

 С видеорегистратором использовать только новые либо корректно отформа-

тированные неизношенные карты памяти с поддержкой высокой скорости пере-

дачи данных класса 4 (желательно класса 6) и старше. Использовать только высоко-

качественные оригинальные карты памяти ведущих производителей. Не хранить

посторонние файлы на карте памяти видеорегистратора, т.к. это может повлечь

сбой видеозаписи. Применяемая карта памяти должна использоваться только для

записей данного видеорегистратора. На случаи некорректной работы устройства в

результате использования некачественных, контрафактных, технически несоответ-

ствующих карт памяти гарантийные обязательства не распространяются.

 Не устанавливайте и не извлекайте карту памяти при включенном видеореги-

страторе. В противном случае возможно повреждение устройства и записанных

идеофайлов.

 Для обеспечения записи в штатном режиме карта памяти должна содержать

минимум 100MB свободного пространства.

 Устройство должно использоваться только с входящими в комплект аксессуара-

ми. Наша компания не несет ответственности за возможные повреждения изделия в

случае применения посторонних аксессуаров.

 Для подачи питания от бортовой сети автомобиля на устройство использовать

штатный автомобильный адаптер. Подсоединяйте кабель питания регистратора

только лишь после запуска двигателя автомашины. Внезапное повышение на-

пряжения при запуске двигателя может повредить устройство. При использовании

обычного источника питания необходимо проконсультироваться со специалистом,

в противном случае возможно повреждение устройства или его некорректная

работа. На случаи выхода прибора из строя в результате нарушения требований

к энергоснабжению гарантийные обязательства не распространяются.

 Наша компания не несет ответственности за возможные повреждения, раз-

рядку аккумулятора, возгорание или взрыв в результате использования обычного

источника питания по самовольному усмотрению пользователя.

 Гарантийные обязательства не распространяются на случаи неправильной

эксплуатации, самовольный демонтаж, нарушения энергопитания, стихийные

бедствия и т.д.

 Не подвергать заметным механическим воздействиям, не допускать попадание

инородных тел во внутреннюю часть устройства, не подвергать значительным

термическим воздействиям (нагревание, охлаждение), воздействию химически

активных веществ (бензины, растворители, реагенты и т. д.), попаданию влаги, пыли

и т. д.

 Не осуществлять самостоятельно демонтаж и замену элемента питания устрой-

ства, т.к. элемент питания является взрывоопасным элементом.

 Гарантийный период составляет 1 (один) год с даты приобретения для устрой-

ства и 6 (шесть месяцев) с даты приобретения на аксессуары (адаптер питания,

USB-кабель, комплект крепления и т. д.).

   

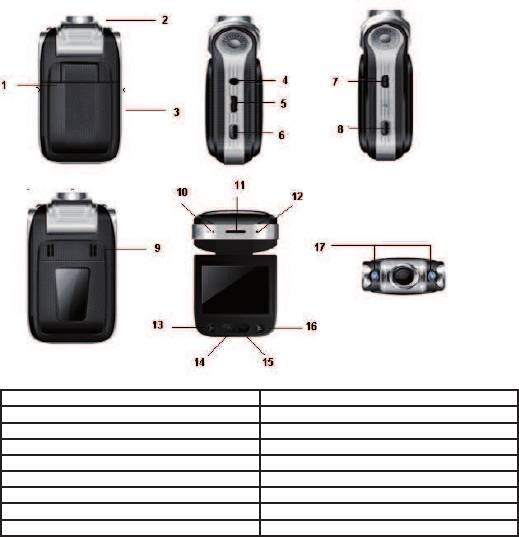

1. Дисплей LCD TFT 10. Кнопка перезагрузки

2. Объектив камеры 11. Слот карты памяти

3. LED-индикатор 12. Микрофон

4. Композитный (AV) выход 13. Кнопка MODE

5. Порт HDMI 14. Кнопка UP

6. Кнопка ПИТАНИЕ 15. Кнопка DOWN

7. USB-разъем 16. Кнопка ФОТО

8. Кнопка REC/OK 17. Светодиоды подсветки

9. Динамик

:

• Автомобильный видеорегистратор RITMIX AVR-730

• Автомобильный адаптер 12/24В на 5+В

• Кабель USB –USB mini

• Комплект крепления

• Руководство пользователя

• Гарантийный талон RITMIX

 

 

ПИТАНИЕ Включение и выключение устройства

MODE Переключение между режимами видеосъемки,

фотосъемки, просмотра, системных настроек;

В режиме просмотра: переходы внутри списка

воспроизведения, регулировка громкости.

UP/DOWN В меню: переходы между пунктами меню;

В меню: подтверждение выбора;

В режиме просмотра: начало/пауза воспроизведения.

REC/OK В режиме фотосъемки: фотографирование кадра видеои-

зображения;

ФОТО Фотографирование

 

1. Установить карту памяти формата micro SD в разъем карты памяти видеореги-

стратора;

2. Присоединить крепление к видеорегистратору, а крепление установить на лобо-

вое стекло автомобиля;

3. Включить зажигание автомобиля.

4. Через автомобильный адаптер подключить видеорегистратор к бортовой сети

автомобиля; видеорегистратор переходит к видеосъемке в автоматическом режиме

(при соответствующей настройке в меню режима видеосъемки).

 

Переход в режим видеосъемки осуществляется автоматически при включении

устройства.

  (   )

При включении в бортовую сеть автомобиля видеорегистратор автоматически пе-

реходит в режим видеосъемки и начинает видеосъемку (управляется соответствую-

щей установкой в меню Настройка – Автовидеосъемка). В процессе видеосъемки

на дисплее мигает значок «Ä». Видеозапись сохраняется на карте памяти в форме

последовательности видеофайлов определенной продолжительности (устанавли-

вается в меню настроек видеосъемки). Для остановки видеосъемки нажать кнопку

REC. Видеосъемка возобновляется повторным нажатием кнопки REC. Видеосъемка

прекращается, а видеорегистратор выключается при останове двигателя автомоби-

ля (при отсутствии питания от аккумуляторной батареи). Также видеорегистратор

может быть выключен принудительно нажатием (в течение 1 с.) кнопки ПИТАНИЕ.

  (  )

При включении видеорегистратора нажатием (1 с.) кнопки ПИТАНИЕ видеосъем-

ка начинается автоматически (управляется соответствующей установкой в меню

Настройка, опция Автовидеосъемка). В процессе видеосъемки на дисплее мигает

значок «●». Для остановки видеосъемки нажать кнопку REC. Видеосъемка воз-

обновляется повторным нажатием кнопки REC. Устройство выключается нажатием

(1 с.) кнопки ПИТАНИЕ.

: для экономии ресурса рекомендуется использовать режим автома-

тического отключение устройства по истечение определенного времени в режиме

ожидания (установка в меню «Настройки», опция «Автоотключение»).

    (  )

Функция активируется в меню настроек видеосъемки, подменю «Датчик движения».

Видеосъемка начинается автоматически при возникновении движения вблизи при-

паркованного автомобиля в поле видимости объектива видеорегистратора. Если

никаких движений больше не фиксируется, видеосъемка прекращается автоматиче-

ски через определенный промежуток времени.

 

Регулируется кнопками UP и DOWN.

 

 : выбор разрешения видеосъемки.

 : включение или отключение режима циклической записи

(при переполнении карты памяти новые видеофайлы записываются поверх самых

ранних).

 : включение и выключение режима видеосъемки в режиме

парковки (по датчику движения).

: включение и отмена режима автоматического начала видеосъ-

емки при включении устройства (карта памяти должна быть установлена!).

 : выбор разрешения фотосъемки.

 : выбор качества фотоснимков.

: выбор и отмена фотосъемки по таймеру.

: фотосъемка последовательными кадрами.



: языковые настройки интерфейса.

-: выбор формата сигнала композитного и HDMI-выхода (NTSC, PAL)

   

Возможен просмотр фото- и видеоизображений на экране телевизора посредством

подключения композитного (АV-) выхода видеорегистратора к соответствующему

разъему телевизора по AV-кабелю.

HDMI

HDMI-порт предназначен для просмотра видеозаписей на телевизоре в высоком

разрешении. Для этого необходимо подключение посредством HDMI-кабеля

(в комплект не входит) и наличие соответствующих функциональных возможностей

телевизора.

  

  

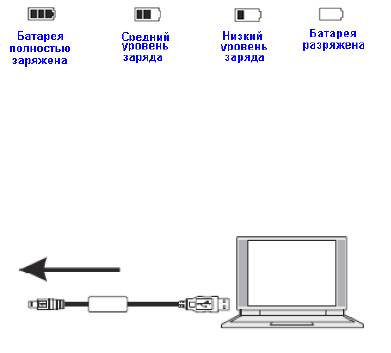

  USB  

Зарядка аккумуляторной батареи может осуществляется от ПК (подключение через

кабель USB – USB mini):

   :

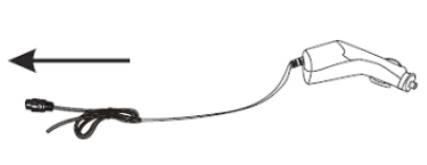

Зарядка от бортовой сети автомобиля осуществляется через поставляемый

в комплекте автомобильный адаптер:

: для зарядки от бортовой сети автомобиля использовать

автомобильный адаптер с постоянным напряжением на выходе 5В.

 

1. Карта памяти должна быть установлена в видеорегистратор до начала видеосъ-

емки;

2. Настойчиво рекомендуется установить корректные дату и время до начала виде-

осъемки, во избежание некорректной видеозаписи;

3. Видеозаписи сохраняются на карте памяти видеорегистратора в форме последо-

вательности фрагментов (видеофайлов) определенной продолжительности. При

заполнении карты памяти новые фрагменты записываются на карту памяти поверх

самых ранних («циклическая запись»).

4. Для питания от сети автомобиля применять поставляемый автомобильный

адаптер для подключения видеорегистратора к сети питания автомобиля. Адаптер

преобразует постоянный ток 12/24 В в постоянный ток напряжением 5 В. Более вы-

сокое напряжение на входе видеорегистратора приводит к короткому замыканию и

значительным повреждениям устройства.

5. Видеорегистратор должен быть установлен надежно во избежание нанесения

травм водителю или пассажирам или повреждения устройства в случае открепле-

ния устройства от кронштейна или поверхности и его падения во время движения

транспортного средства.

6. При слишком темной картинке видеозаписи (например, при съемке неба, водных

пейзажей и т .д.) рекомендуется выполнить настройки параметра экспозиции.

7. При низкой цветности картинке видеозаписи (например, внутри помещения, в

пасмурную погоду и т. д.) рекомедуется выполнить настройки параметра баланса

белого цвета.

 

Видеосенсор: ¼ ’’ СMOS

Дисплей: LCD TFT 2.0 '' (цветной), высокого

разрешения

Угол поворота дисплея: 270°

Разрешение видео (max): FULL HD 1920*1080 пиксель

Cкорость видеозаписи (max): 30 кадров/с (при 1920*1080)

Угол обзора: 120°

Угол поворота камеры 180º

Кодек: H.264 (отсутствие разрывов между

видеофайлами при последовательной

видеосъемке)

Разрешение фото (max): 16 Мп

Формат фото: JPEG

Цифровое увеличение: х4

Датчик движения: да

Встроенный микрофон: да

Формат аудио: ААС

Встроенный динамик: да

Подсветка (ночной режим): 2 светодиода

Карта памяти: micro SD (≤32GB)

Циклическая запись: да

Интерфейс: mini USB 2.0, композитный выход, HDMI

Питание: бортовая сеть автомобиля 12/24 VDC

съемный Li-ионный аккумулятор

Емкость аккумулятора: 800 mAh 3.7В

Крепление к поверхности стекла: резиновая присоска

: в технические характеристики, функционал и комплектацию могут

вноситься изменения без предварительного уведомления.
