Ritmix RF-6800 (2Gb): инструкция

Раздел: Мобильные, портативные устройства и аксессуары

Тип: MP3 плеер

Характеристики, спецификации

Ширина:
71 мм
Высота:
46 мм
Гарантия:
1 год
Страна:
КНР
Цифровая карта памяти:
Да
Тип карты памяти:
T-Flash/microSD
Подсветка дисплея:
Да
Количество цветов:
260000
Диагональ дисплея:
2 "
Цветной дисплей:
Да
Текстовых строк дисплея:
4
Цвет подсветки дисплея:
белый
Разрешение дисплея:
220 x 176 Пикс
Технология дисплея:
LCD-TFD
Графический дисплей:
Да
Работа от аккумуляторной батареи:
до 12 часов
Тип аккумулятора:
Li-Ion
Емкость аккумулятора:
430 мАч
Зарядка от USB порта:
Да
Разъем для наушников 3.5 мм:
1 шт
Интерфейс связи с ПК:
USB 2.0
Порт miniUSB 2.0:
1
Встроенный микрофон:
1
Наушники высокого класса:
доп.опция
Кабель USB:
в комплекте
Встроенная память (ROM):
2 ГБ
Воз-ть использования как Flash диск:
Да
Экранное меню:
русифицир.
Блокировка управления:
Да
Повтор трека:
Да
Воспр. в случайном порядке:
Да
Обзор треков (Intro):
Да
Повторение всех файлов:
Да
Воз-ть обновления встр. ПО:
Да
Индикация включения:
Да
Индикация разрядки батарей:
Да
Материал изготовления корпуса:
пластик
Цифровой тюнер:
FM
Фикс. установ. эквалайзера:
6
Габаритные размеры (В*Ш*Г):
46*71*10 мм
Вес устройства:
40 г
Цвет:
черный
Встроенный динамик:
Да
Модель:
RF-6800
Воспроизведение MP3:
Да
Воспроизведение WMA:
Да
Воспроизведение WAV:
Да
Воспроизведение AVI:
Да
Воспроизведение JPEG:
Да
Отображение текстовых файлов:
Да
Базовый цвет:
черный

Инструкция к MP3 плееру Ritmix RF-6800 (2Gb)

Содержание

Меры предосторожности ........................................................2

Характеристики .......................................................................3

Схема устройства....................................................................4

Функции кнопок........................................................................4

Главное меню ..........................................................................5

Основные операции................................................................5

Включение/Выключение .............................................5

Блокировка ..................................................................6

Перезагрузка ...............................................................6

Батарея........................................................................6

Музыка.........................................................................6

Видео ...........................................................................7

FM Радио .....................................................................7

Фото .............................................................................8

Текст ............................................................................9

Запись..........................................................................9

Навигация..................................................................10

Игра............................................................................10

Настройки .............................................................................. 11

Музыка.......................................................................11

Радио FM ...................................................................12

Запись........................................................................12

Автоматический браузер ..........................................12

Дисплей .....................................................................12

Система .....................................................................13

Таймер выключения..................................................14

Языки .........................................................................14

Подключение к ПК.....................................................14

Режим USB-соединения............................................14

Режим подзарядки батареи ......................................15

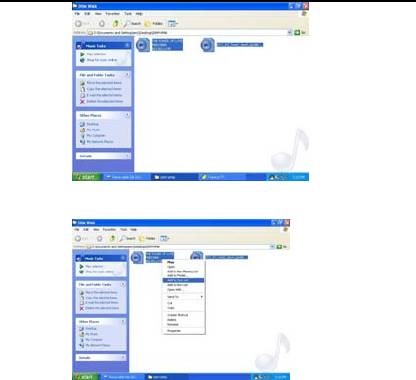

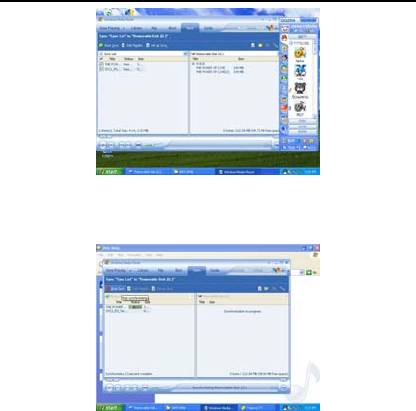

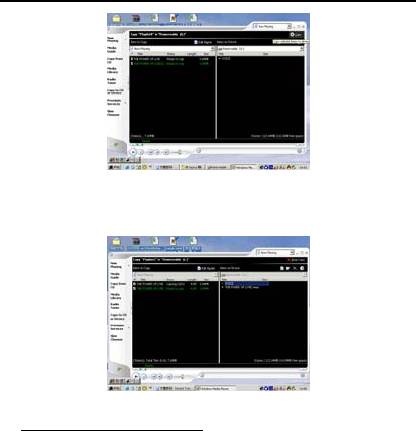

Загрузка музыки WMA DRM protection .................................15

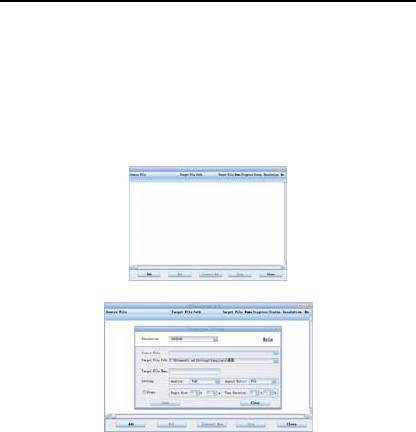

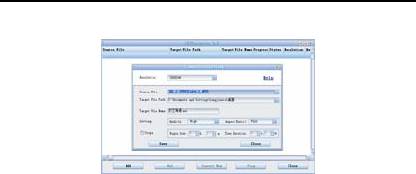

Конвертирование и воспроизведение видео .......................20

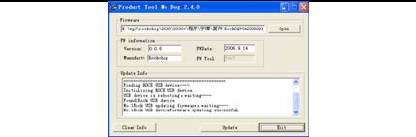

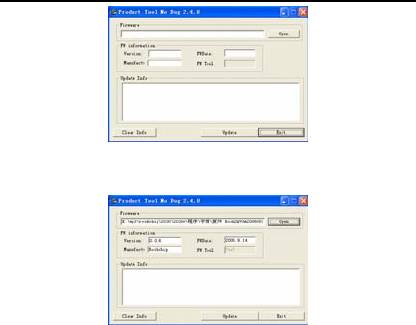

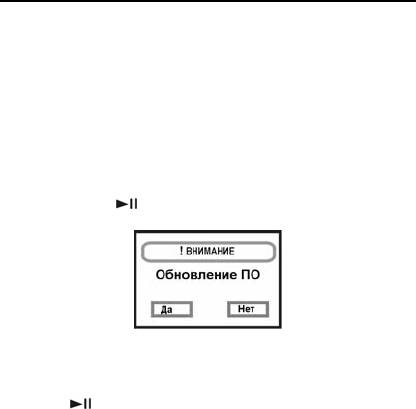

Обновление ПО.....................................................................21

Устранение неисправностей.................................................24

Технические характеристики ................................................25

1

Меры предосторожности

Данное руководство содержит важную информацию о

безопасной и правильной эксплуатации устройства.

Пожалуйста, внимательно прочтите руководство перед

началом эксплуатации.

z Не храните устройство при повышенных температурах,

в чрезмерно влажных и пыльных помещениях, а также

летом в автомобилях с закрытыми окнами.

z Не роняйте, не ударяйте и не трясите устройство, чтобы

не повредить TFT-дисплей.

z Выберите подходящий уровень громкости. Убавьте

громкость или остановите устройство, если услышите

звон в ушах.

z Срок службы батареи может быть различным в

зависимости от условий эксплуатации.

z Не отключайте USB-соединение во время

форматирования устройства или копирования файлов,

это может привести к возникновению ошибок.

z Производитель не несет ответственности за потерю

данных. Пожалуйста, внимательно следуйте указаниям

данного руководства.

z При каждом подключении к ПК независимо от того

включен плеер или выключен будет выполняться

подзарядка батареи.

z Не разбирайте устройство самостоятельно и не

используйте спирт, бензин или растворитель для

очистки поверхности плеера.

z Не используйте плеер в местах, где эксплуатация

электронных устройств запрещена, например в

самолете.

z Не используйте плеер, находясь за рулем автомобиля

во избежание аварии или несчастного случая.

z Перед тем, как начать подзарядку, сдвиньте

переключатель “Power ON/OFF” в положение “OFF” , в

2

противном случае могут возникнуть неисправности в

работе устройства.

z Пожалуйста, зарядите батарею в одном из следующих

случаев:

A. Индикатор батареи показывает, что батарея

разряжена.

B. На дисплее появилось сообщение о том, что батарея

разряжена.

C. На дисплее автоматически появляется сообщение

“Good-Bye”.

Характеристики

z 2-х дюймовый TFT дисплей на 260 000 цветов, 220 х 176

z Воспроизведение музыки MP3, WMA и WAV

z Воспроизведение видео, конвертированного в формат

AVI из форматов AVI, RM, RMVB, MP4, MPEG, ASF, WMV,

MKV, DAT, VOB

z Просмотр изображений JPEG

Base line, слайд-шоу

z Диктофон y Слот для микро SD флеш-карты

z Превосходный звук, поддержка функции объемного

звучания 3D

z 7 настроек эквалайзера: норма, рок, поп-музыка,

классика, бас, джаз, пользовательский

z Встроенный динамик 1000мВт

z 11 языков меню: Русский, Chinese Simple, Chinese Big,

English, Korean, Japanese, Spanish, French, Deutsch,

Italian, Portuguese

z Интерфейс USB2.0 High speed y Игра «Тетрис»

z Электронные книги, функция закладок

z Функция энергосбережения, регулировка яркости

дисплея, таймер выключения

z Возможность обновления ПО

3

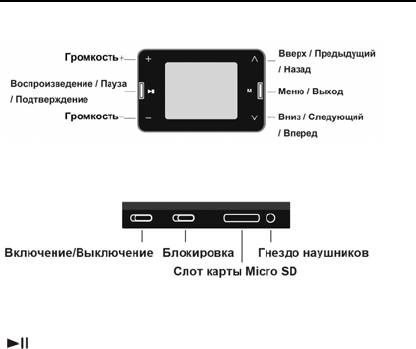

Схема устройства

Функции кнопок

“+” Громкость +

“- ” Громкость

Подтверждение/Воспроизведение/Пауза

“M” Короткое нажатие - выход в предыдущее окно

меню

Удержание - выход в главное меню

Следующий файл/Вверх

Удержание - быстрая прокрутка вперед

Предыдущий файл/Bниз

Удержание - быстрая прокрутка назад

4

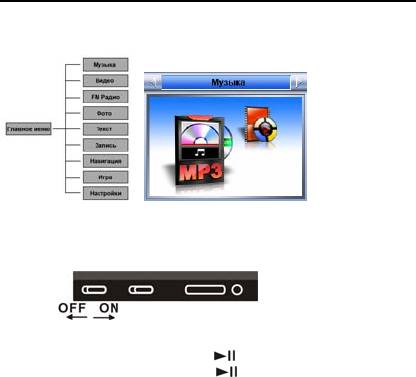

Главное меню

Основные операции

Включение/Выключение

Сдвиньте переключатель питания в положение “ON” , затем

нажмите и удерживайте кнопку

”.

Нажмите и удерживайте кнопку

”, устройство выключится.

Затем сдвиньте переключатель питания в положение OFF.

Внимание: Если плеер заблокирован или не работает,

сдвиньте переключатель питания в положение “OFF” и

через две секунды включите устройство.

5

Блокировка

Сдвиньте переключатель блокировки влево или вправо, чтобы

заблокировать или разблокировать устройство.

Перезагрузка

В случае зависания устройства сдвиньте переключатель

питания, чтобы перезагрузить плеер.

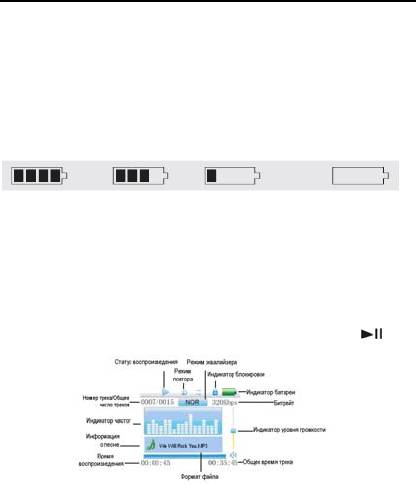

Батарея

Устройство снабжено встроенной литиевой батареей .

Заряжена Частично разряжена Почти разряжена Разряжена

Время работы батареи может быть различным в зависимости

от уровня громкости, режима воспроизведения файла и

выполнения различных функций. Для продления срока работы

батареи выполните необходимые настройки дисплея или

используйте таймер выключения.

Музыка

Выберите опциюМузыкав главном меню и нажмите

для

входа в режим воспроизведения музыки.

НажмитеMдля выхода в главное меню.

6

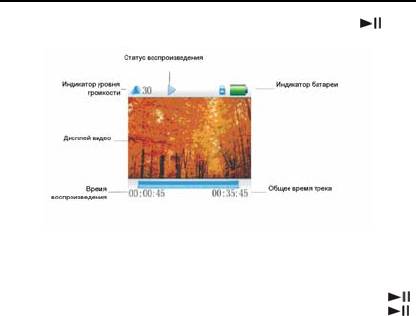

Видео

Выберите опциюВидеов главном меню и нажмите

для

входа в режим воспроизведения видео.

Нажмите кнопкуM для выхода в субменю списка видео

файлов.

FM Радио

Выберите опцию “ FM Радиов главном меню и нажмите

для входа в режим радио. Повторное нажатие кнопки

позволяет войти в субменю, которое содержит следующие

опции: Вручную, Автоматически, Память, Предустановки,

Удалить.

Вручную

Эта опция позволяет выполнить поиск нужной радиостанции

вручную, нажимая кнопки

и.

Автоматически

Эта опция позволяет автоматически найти и сохранить в

память все доступные радиостанции диапазона FM. По

окончании операции нажимайте

и для выбора

нужного канала.

7

Память

Эта функция позволяет сохранить канал в память устройства.

Нажмите кнопку воспроизведения, чтобы выбрать канал,

который хотите сохранить.

Предустановки

Войдите в субменю преустановок и выберите нужную

радиостанцию из предварительно сохраненных в памяти

устройства, нажимая кнопки

и.

Удалить

Опция позволяет удалить сохраненный канал из памяти

устройства. В появившемся всплывающем окне выберитеДа

илиНети нажмите

для подтверждения выбора.

Встроенный динамик

Опция Динамик вкл./Динамик выкл. позволяет выбрать один из

двух возможных режимов прослушивая FM радио: через

динамик или наушники.

Примечание: В режиме FM радио наушники выполняют роль

антенны, поэтому для прослушивая радио через динамик

обязательно подключайте их к плееру.

Фото

В главном меню выберите опциюФотои нажмите

для

входа в браузер фотографий. Для перехода к

предыдущей/следующей фотографии нажимайте кпонпки

и.

8

Текст

Создайте файл формата TXT.

Скопируйте файл в формате TXT в память плеера.

Чтение файла

Нажмите кнопку

для входа в режимТекст”. Нажмите

кнопку

еще раз, чтобы начать чтение файла. Для

перехода на предыдущую/следующую страницу нажимайте

кнопки

и.

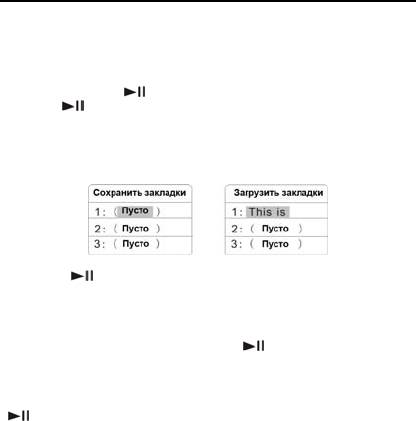

Сохранение закладок

Во время чтения файла нажмите

, чтобы сохранить

закладку, или , чтобы загрузить закладку:

Устройство позволяет создавать не более девяти закладок.

Нажмите

для подтверждения и сохранения закладки на

текущей странице. Для выхода из режима сохранения

закладок нажмитеM”.

В режиме загрузки закладок нажимайте кнопки

и,

чтобы выбрать нужную, а затем

для подтверждения

выбора.

Запись

Выберите опциюЗапись в главном меню. Нажмите кнопку

”, чтобы начать запись. Для завершения и сохранения

записи нажмите кнопкуM”. По окончании сохранения файла

устройство будет готово к выполнению следующей записи.

Настройки записи

В режиме остановки записи нажмите и удерживайте кнопкуM

9

для выхода в главное меню, войдите в субменюНастройки” –

Запись”.

1. Качество записи: высокое качествобольшой объем

файла, более высокое качество; обычное качество

меньший объем файла, более низкое качество.

2. Громкость записи: вы можете выбрать одно из пяти

значений громкости записи.

*Для улучшения качества рекомендуем отключить

наушники во время записи.

*Прослушать записанные файлы можно в режиме музыки.

*Если на дисплее появится сообщение с предупреждением о

том, что в памяти устройства недостаточно места, удалите

ненужные файлы.

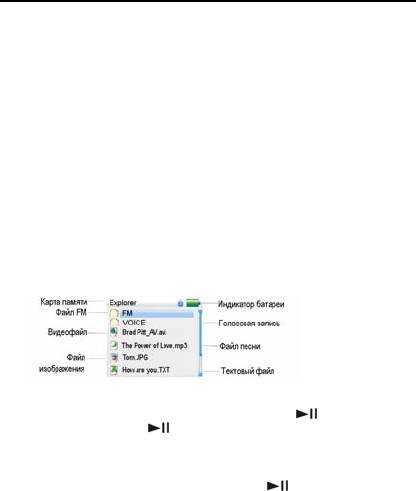

Навигация

Функция навигации позволяет быстро находить нужный файл

в памяти устройства и выполнять его воспроизведение

напрямую. Например:

Игра

Чтобы войти в режим игры, нажмите кнопку

”. Для начала

игры нажмите кнопку еще раз.

Функции кнопок

”- передвинуть влево, передвинуть вправо

“M” - изменить форму, “ – “ - быстро опустить

Чтобы выйти из игры, нажмитеe кнопку

для перехода в

10

режим паузы, после чего нажмите и удерживайте кнопку “M”.

Настройки

Музыка

1) Режим повтора

Однократный - устройство остановится после

воспроизведения каждой песни

Повтор 1 - повторное воспроизведение одной

песни

Однократный, папка - устройство остановится после

воспроизведения всех песен

выбранной папки

Повтор папки - повторное воспроизведение всех песен

папки

Однократный, все - устройство остановится после

воспроизведения всех песен

Повтор, все - непрерывное воспроизведение всех

песен

Intro (ознакомительный режим) - воспроизведение первых 10

секунд каждой песни.

Примечание:

В режиме однократного или повторного воспроизведения

папки плеер распознает и выполнит воспроизведение

корневых папок. Если Вы хотите прослушать песни других

подпапок, выберите нужную подпапку в режиме навигации.

2) Режим воспроизведения

По порядку - воспроизведение песен или видео по порядку

Произвольно -воспроизведение песен или видео в

случайном порядке

3) Выбор режима эквалайзера: Норма, 3D, Рок, Поп-музыка,

Классика, Бас, Джаз, Пользовательский.

11

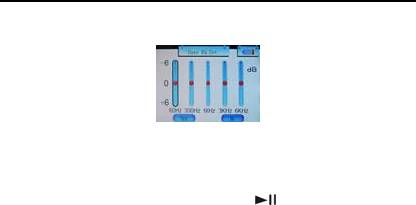

Настройка пользовательского эквалайзера:

Войдите в режим настройки пользовательского эквалайзера.

Нажимайте кнопку для перехода к каждой шкале частот

(60Гц / 300Гц / 1КГц/ 3КГц / 6КГц) и выполняйте настройку с

помощью кнопок

и”. Нажмите и для выбора

опцииДаилиНет”, затем нажмите для подтверждения

или отмены.

Радио FM

1) Стерео SW - включение или выключение эффекта

стереозвучания

2) Регион FM - выберите страну или регион,

в котором находитесь, чтобы улучшить

качество приема сигнала

Запись

Настройки записи подробно описаны в разделе «Запись».

Автоматический браузер

Автоматический браузер включает в себя браузер

электронных книг и браузер фотографий. Время его

действия можно настроить на одно из значений от 1 до

10 сек.

Дисплей

1) Время подсветки - настройка времени подсветки дисплея,

действующей во всех режимах, кроме

12

режима видео и подзарядки

2) Яркость -вы можете настроить яркость

дисплея на один из уровней от 1 до 5

3) Режим подсветки: - вы можете выбрать один из двух

режимов (нормальный или режим

энергосбережения). По умолчанию в

плеере установлен режим

энергосбережения.

Система

1) Информация -информация о версии ПО, дате и

объеме памяти.

2) Обновление ПО

Нажмите кнопку

” , на дисплее появится следующее

сообщение:

ВыберитеДа”, если хотите выполнить обновление ПО.

НажмитеНетдля выхода.

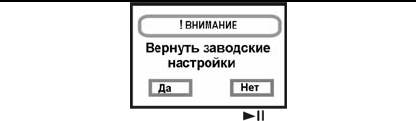

3) Установка заводских настроек

Вы можете восстановить заводские настройки плеера.

Нажмите

”, на экране появится следующее окно:

13

ВыберитеДаилиНети нажмите

для подтверждения.

Таймер выключения

Таймер выключения срабатывает автоматически, если вы не

нажимаете кнопки плеера в течении установленного периода

времени.

Вы можете выбрать одну из следующих настроек таймера

выключения: Отключить, 10мин, 15мин, 30мин, 60мин,

120мин.

Языки

Вы можете установить один из 11 языков для отображения

информации на дисплее: Русский,

Chinese Simple, Chinese Big, English, Korean, Japanese,

Spanish, French, Deutsch, Italian, Portuguese.

Подключение к ПК

Режим USB-соединения

Плеер оснащен портом USB с интерфейсом high-speed

USB2.0, который поддерживает различные операционные

системы ПК, включая Windows98 (необходима установка

драйвера), Windows2000 и выше (установка драйвера не

нужна), Mac OS 10.3 и выше, Linux Redhat 8.0 и выше.

USB-соединение при подключении к ПК выполняет функцию

источника питания. Через несколько секунд после

подключения, на дисплее появится следующее окно:

14

Режим подзарядки батареи

Если батарея разряжена, на дисплее появится

предупреждение. Пожалуйста, выключите устройство и

подключите плеер к ПК для подзарядки с помощью

USB-кабеля. В процессе подзарядки индикатор батареи

будет выглядеть следующим образом:

Когда батарея зарядится, индикатор будет целиком заполнен.

Для полного заряда батареи требуется 3 часа Примечание:

перед первым сеансом работы заряжайте батарею в течение 8

часов.

! Внимание:

1. Перед подзарядкой, пожалуйста, установите

переключатель питания в положение “OFF”, иначе

может возникнуть сбой в работе устройства.

2. Если Вы хотите продолжить эксплуатацию

устройства во время подзарядки, отключите

функцию USB-диска на ПК.

Загрузка музыки формата WMA в плеер с использованием

функции DRM protection

В ОС Window 98SE/ Window ME / Windows 2000/ Windows XP,

файлы WMA с функцией DRM следует копировать в плеер с

15

помощью программы Windows Media Player 9.0 и 10.0 (версия

10.0 только для Windows XP). Другие способы загрузки

музыки в плеер могут привести к тому, что устройство не

распознает файлы WMA с DRM.

Указания по выполнению копирования

Установите программу Windows Media Player to 9.0 или 10.0 в

ОС Window 98SE/ Window ME / Windows 2000/ Windows XP,

(версия 10.0 только для Windows XP).

A)

Windows Media Player 9.0: (Window 98SE/ Window ME /

Windows 2000/ Windows XP)

1) Подключите плеер к ПК.

2) Откройте программу Windows Media Player 9.0.

3) В программе Windows Media Player 9.0, откройте нужный

файл WMA DRM.

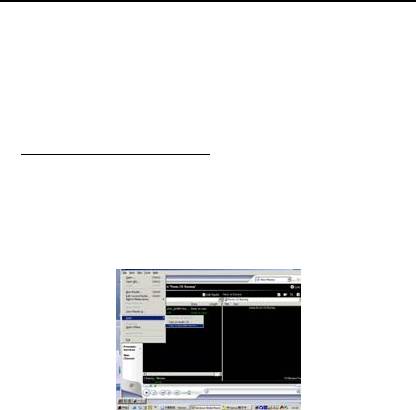

4) Выполните следующие шаги: “ФайлÆКопировать Æ

Копировать на переносное устройство”.

5) В появившемся окне выберите нужные файлы WMA DRM.

Затем выберитеСъемный диск”.

16

6) Щелкните иконкуКопировать”, чтобы перенести файл

WMA DRM в память плеера.

7) Выполните безопасное отключение плеера от ПК.

B)

Windows Media Player 10.0 (только Windows XP)

1) Подключите плеер к ПК.

2) Выберите нужный файл WMA DRM.

17

3) Нажмите правую кнопку мыши и выберите опциюДобавить

в список синхронизации”.

4) В появившемся окне выберите опциюСинхронизация”.

18

5) В окне синхронизации выберите нужный файл WMA DRM.

ВыберитеСъемный диск”.

6) НажмитеНачать синхронизацию”, чтобы перенести

выбранный файл в память плеера.

7) Выполните безопасное отключение плеера от ПК.

19

Конвертирование и воспроизведение видео

Вы можете конвертировать файлы форматов AVI, RM, RMVB,

MP4, MPEG, ASF, WMV, MKV, DAT, VOB в видео-формат AVI с

помощью программы с входящего в комплект компакт-диска.

Внимание: Программа-конвертатор видео может не

работать, если в названии файла или пути к нему

используются русские буквы. Используйте латинские

буквы в названии файла и пути к файлу.

1. Запустите программу “AV Converter.exe”:

2. Нажмите "add " (добавить), появится следующее окно:

3. Выполните необходимые настройки параметров, выберите

нужный видео/аудио файл, укажите путь создания файла AVI,

20

выполните сохранение и закройте окно. Затем нажмите кнопку

[Start to Convert] (Начать конвертирование).

4. По окончании конвертирования плеер сможет

воспроизводить полученный файл.

Обновление ПО

Вы можете обновить или восстановить поврежденную

прошивку плеера с помощью программы с входящего в

комплект компакт-диска.

1. Запустите Setup.exe в папке “Update tool” компакт-диска и

следуйте указаниям диалогового окна, чтобы выполнить

установку программы.

2. Затем выполните шаги: “Пуск Программы

“ Consumer update ”, запустите файл “Firmware update”.

Появится следующее окно:

21

Нажмите “Open” и выберите файл “RF-6800 Firmware.rfwна

компакт-диске.

3. Включите плеер, войдите в менюНастройкиСистема”,

выберите опциюОбновить ПО”, в появившемся окне

выберитеДа”, после чего появиться надпись “Connect

USB?”,(Подключить USB?). Подключите плеер к ПК с

помощью входящего в комплект USB-кабеля. Затем нажмите

[Update].

22

4. По окончании процесса обновления отключите плеер от ПК

и подсоедините плеер к ПК заново. На дисплее появится

сообщение об инициализации системы, после завершения

которой вы увидите на экране окно со съемными дисками.

5. Откройте директорию съемного диска, появится сообщение

о необходимости форматировать диск. НажмитеДа”, чтобы

начать форматирование. Убедитесь, что для форматирование

выбрана система “FAT32” Пожалуйста, НЕ ВЫБИРАЙТЕ

БЫСТРОЕ ФОРМАТИРОВАНИЕ. По окончании

форматирования Вы сможете скопировать в память плеера

нужные файлы и возобновить эксплуатацию устройства.

Примечание: Функция обновления ПО предназначена для

улучшения и оптимизации работы устройства. Нормальная

эксплуатация плеера не ухудшится, если обновление ПО не

будет выполнено. Неправильное выполнение обновления

прошивки может привести к возникновению неисправностей!

Программа для прошивки данного устройства не

предназначена для других моделей плееров.

23

Устранение неисправностей

В случае возникновения сбоев в работе, выполните

следующие действия:

Неисправность Как устранить

Проверьте положение

Плеер не включается

переключателя питания и заряд

батареи.

Устройство

Сдвиньте переключатель питания,

заблокировано

чтобы перезапустить устройство.

Проверьте включено ли питание.

Проверьте уровень громкости.

Устройство не

Убедитесь, что правильно

воспроизводит файлы

подключили наушники, почистите

наушники. Отформатируйте диск.

Файлы не копируются

Полностью вставьте разъем кабеля

или ПК не распознает

USB в USB-порт. Правильно

устройство

установите драйвер.

Не работает

Проверьте состояние памяти и заряд

запись

батареи.

Искаженные символы

Проверьте какой язык установлен.

на дисплее

Сбои в работе после

Обновите ПО еще раз в ОС Windows

обновления ПО плеера

2000.

НАША КОМПАНИЯ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО

ВНОСИТЬ ИЗМЕНЕНИЯ В ДИЗАЙН И ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ УСТРОЙСТВА БЕЗ

ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.

24

Технические характеристики

2.0 дюйма TFT, 260K real color ,

Цветной TFT дисплей

графический (220 x 176)

Флэш-память 1ГБайт/2ГБайт/4Гбайт

Музыка

MP3: 8Кбит/сек– 320Кбит/сек

WMA: 32Кбит/сек– 320Кбит/сек

Поддержка форматов

Запись голоса

WAV: ADPCM, 64 или 256Kбит/сек

Фото: JPEG Base line

Конвертированные в AVI формат файлы

Формат видео

из форматов AVI , RM, RMVB, MP4,

MPEG, ASF, WMV, MKV, DAT, VOB.

11 языков: Русский, English, Korean,

Язык дисплея

Japanese, Spanish, French, Deutsch и др.

Скорость

USB 2.0 High speed; чтение: 4Мбит/сек;

передачи данных

запись: 1Мбит/сек

Соотношение

85дБ

сигнал/шум

Частотные

20Гц—20КГц

характеристики

Макс. выходная

1000мВт, 10мВт + 10мВт

мощность

Источник питания литий-ионная батарея 430mA, 3.7V

Время работы

Видео: 4 часа, аудио : 12часов (в режиме

батареи

энергосбережения)

Рабочая температура 5 ~ 40

Поддерживаемые ОС WINSE/ME/2K/XP/Vista, MacOS10

Размеры 71× 46 × 10 мм

Вес Около 40г

Руководство пользователя, наушники,

Комплектация

USB-кабель, установочный компакт-диск

25

26

Аннотации для MP3 плеера Ritmix RF-6800 (2Gb) в формате PDF
