Cata VI 302: Instrukser til installatøren

vedlikehold

av

induksjonstoppen.

Alt

installasjonsarbeid  skal  utføres  etter  gjeldende

lovgivning  og  forskrifter.  Husk  å  avbryte

strømforsyningen  før  det  foretas  inngrep  på

apparatet.

Montering

Koketoppen  er  beregnet  for  plassering  i  en

benkeplate  slik  det  er  vist  på  figuren.  Legg

vedlagte  tegningslist  rundt  hele  koketoppens

omkrets.

Elektrisk kobling

Før tilkoblingen må man kontrollere at:

- Spenningen  som  er  oppgitt  på  merkeplaten

svarer  til  nettspenningen.  Merkeplaten  er

  plassert på undersiden av koketoppen.

- At  installasjonen  har  en  forskriftsmessig

jordingskontakt.  Ifølge  lov  er  jording

  obligatorisk.

Hvis  apparatet  leveres  uten  ledning  og/eller

stikkontakt, må det brukes material som kan tåle

både  den  spenningen  som  er  angitt  på

merkeplaten

og

de

aktuelle

arbeids-

temperaturene.  Ledningen  må  ikke  under  noen

omstendighet  utsettes  for  romtemperaturer  over

50ºC.

Stikkontakten  eller  den  flerpolete  bryteren  må

plasseres slik at de lett kan nås når apparatet er

montert.

Fabrikanten frasier seg ethvert ansvar for skader

som  skulle  påføres  som  følge  av  ikke-

overholdelse  av  ovenstående  instrukser  og

generelle regler for forebyggelse av ulykker.

Hvis strømledningen  skulle bli skadet, må den

byttes ut for å unngå faresituasjoner. Henvend

deg  til  fabrikanten,  et  serviceverksted  eller  en

autorisert installatør.

(Fig. 5)

*Ta i betraktning samtidighetsfaktoren

Instrukser til installatøren

Installasjon

Disse  instruksene  er  til  veiledning  for

installatøren  ved  montering,  justering  og

Hvis det er en åpning til den nedre delen når

apparatet er installert, bør du plassere et

beskyttelsespanel (av tre eller lignende mate-

riale) i den avstanden som oppgis på figuren.

I den faste kablingen må det finnes en mulighet til

å koble fra strømforsyningsnettet med en

kontaktseparasjon i alle poler som gir full frako-

bling under vilkårene i overspenningskategori III i

samsvar med kablingsreglene.

Dette apparatet er ikke ment å skulle brukes via en

ekstern timer eller et fjernkontrollsystem.

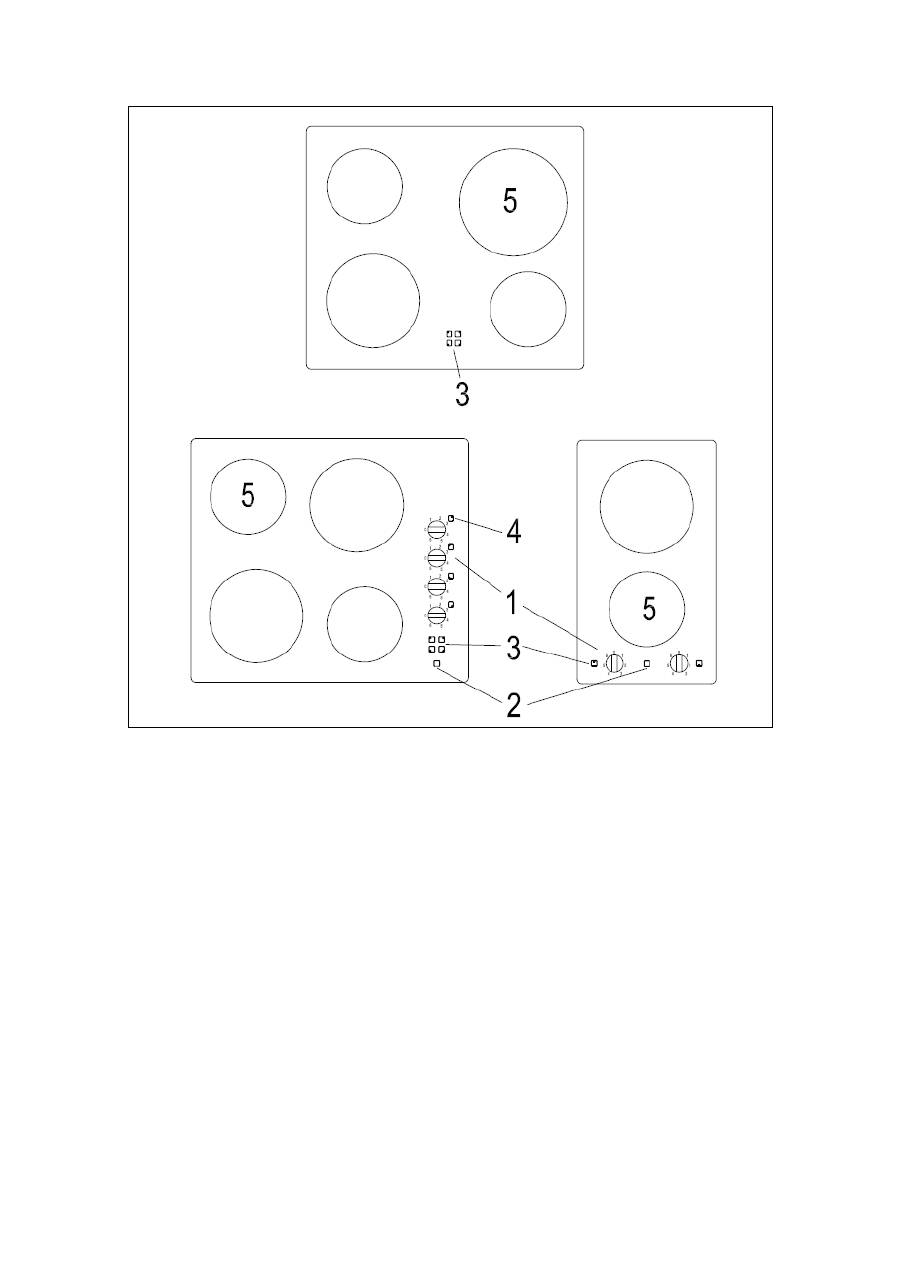

Fig.1 - Abb.1 - Afb. 1 -

Рис

. 1 - Rys. 1 - Kuva 1. -

图

1 -

1. ábra -

Εικ

. 1.

Fig.2 - Abb.2 - Afb. 2 -

. 2 - Rys. 2 - Kuva 2. -

2 - 2

. ábra -

. 2.

Fig.3 - Abb.3 - Afb. 3 -

. 3 - Rys. 3 - Kuva 3. -

3 - 3

. ábra -

. 3.

Fig.4 - Abb.4 - Afb. 4 -

. 4 - Rys. 4 - Kuva 4. -

4 - 4

. ábra -

. 4.

A

B

C

D

E

2

1

298

520

270

494

74

590

520

560

490

74

700

350

680

330

74

700

520

560

490

74

Fig.5 - Abb.5 - Afb. 5 -

. 5 - Rys. 5 - Kuva 5. -

5 - 5

. ábra -

. 5.
