Manual for Acme PLB114S
DE

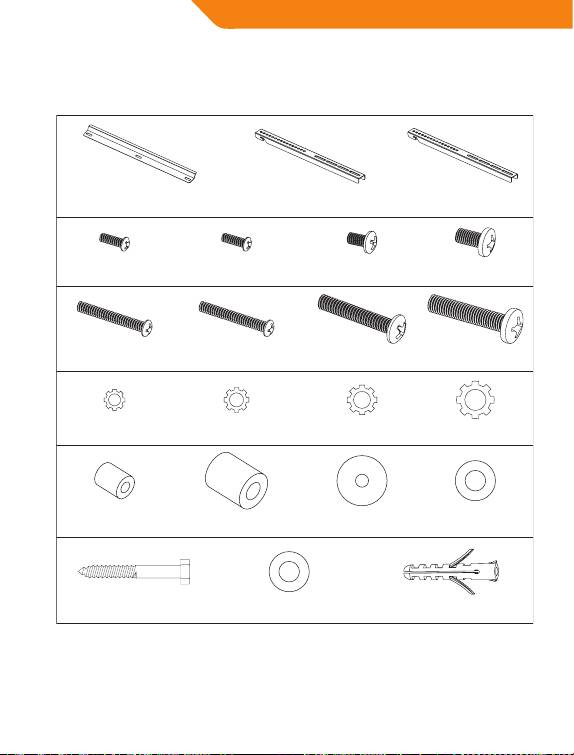

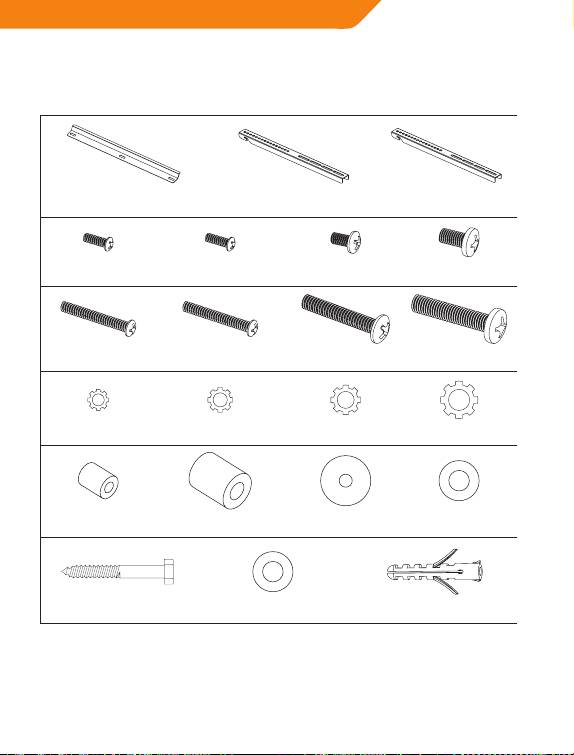

Lieferumfang
(1) Wandplatte-a (1) Linke Bildschirmhalterung-b (1) Rechte Bildschirmhalterung-c
(4) Bolzen M4x12-d (4) Bolzen M5x12-e (4) Bolzen M6x12-f (4) Bolzen M8x16-g
(4) Bolzen M4x30-h (4) Bolzen M5x30-I (4) Bolzen M6x35-j (4) Bolzen M8x40-k
(4) Zahnscheibe M4-I (4) Zahnscheibe M5-m (4) Zahnscheibe M6-n (4) Zahnscheibe M8-o
(4) Abstandhalter
(4) Abstandhalter
(8) Unterlegscheibe
(4) Unterlegscheibe
M4/M5-p
M6/M8-q
M4/M5-r
M6/M8-s
(3) Schlüsselschraube-t (3) Schlüsselschraube
(3) Wanddübel-v
Unterlegscheibe-u
41
DE

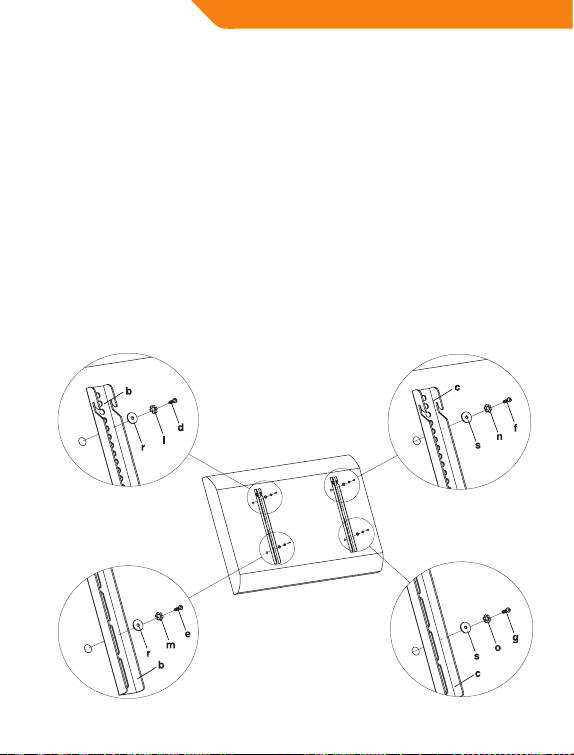

Montage der
Bildschirmhalterungen an
Fernseher mit flacher
Rückseite
Finden Sie zunächst den korrekten Befestigungsbolzen (d, e, f, g) für
Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung.
Drehen Sie die Bolzen mit den korrekten Zahnscheiben (l, m, n,
o) und Unterlegscheiben (r, s). Bitte achten Sie darauf, dass die
Bildschirmhalterungen senkrecht und waagerecht ausgerichtet sind.
Bolzen M4
Bolzen M6
Abbildung 1A
Bolzen M5 Bolzen M8
42
DE
Montage der
Bildschirmhalterungen an
Fernseher mit gewölbter
Rückseite

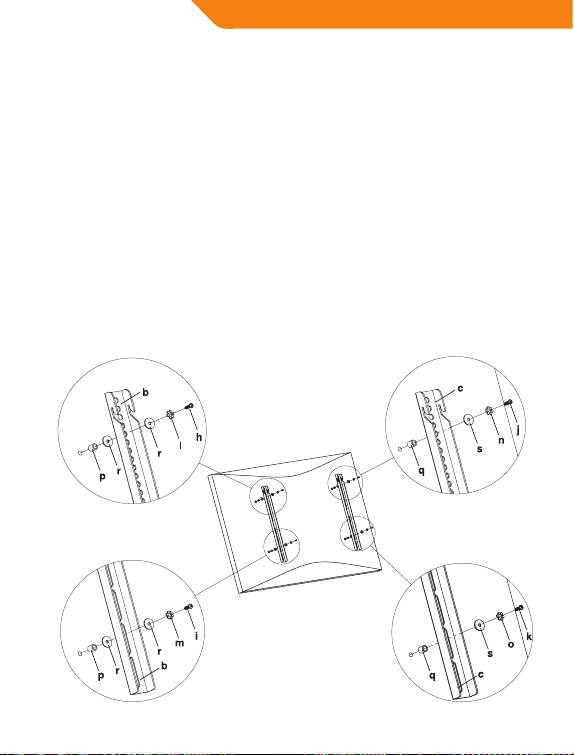

Finden Sie zunächst den korrekten Befestigungsbolzen (h, i, j, k) für
Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung.
Drehen Sie die Bolzen mit den korrekten Zahnscheiben (l, m, n, o),
Unterlegscheiben (r, s) und Abstandhalter (p, q). Für die M4 oder M5
Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen
der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf,
dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet
sind.
Bolzen M4
Bolzen M6
Abbildung 1B
Bolzen M5 Bolzen M8
43
DE
Montage der Wandplatte an
der Wand

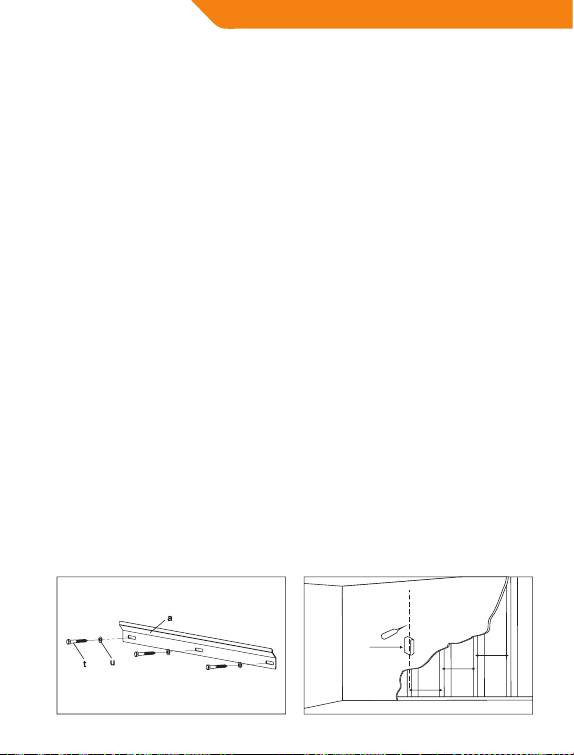

Montage an gemauerter Wand oder Betonwand:
Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 3
Bohrlöchern an der Wand. Achten Sie darauf, dass die Löcher waagerecht
sind. Bohren Sie die Löcher mit einem 10-mm-Steinbohrer mindestens
60 mm tief. Setzen Sie jeweils einen Wanddübel (v) in die Löcher ein.
Achten Sie darauf, dass die Dübel nicht überstehen. Setzen Sie die
Wandplatte mit 3 Schlüsselschrauben (t) und 3 Unterlegscheiben für
Schlüsselschrauben (u) an der Wand an, wie in Abbildung 2A dargestellt.
Montage an Holzbalken:
Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406
mm voneinander entfernt montiert werden. Finden Sie mit einem
Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie
sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken,
wie in Abbildung 2B dargestellt. Bohren Sie ein 60 mm tiefes Loch in der
gewünschten Höhe mit einem 4-mm-Bohrer in den Balken vor. Achten
Sie darauf, dass die Löcher im mittleren Bereich des Balkens liegen
und waagerecht ausgerichtet sind. Setzen Sie die Wandplatte mit 2
Schlüsselschrauben (t) und 2 Unterlegscheiben für Schlüsselschrauben
(u) an der Wand an.
Abbildung 2A Abbildung 2B
406 mm
Balkensucher
406 mm
406 mm
44
DE
Montage des Bildschirms
an der Wandplatte
Warnung: Einige Fernseher müssen von zwei Personen angehoben werden!
Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.

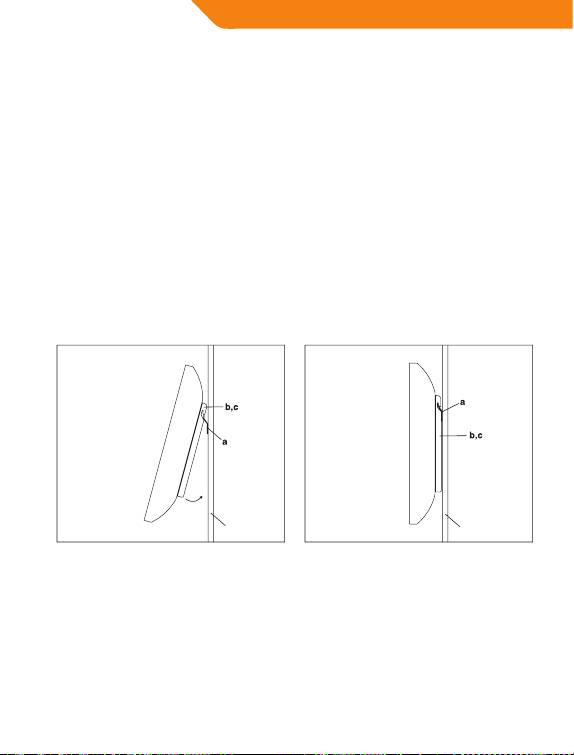

Haken Sie die Bildschirmhalterungen (b, c) zunächst oben in
der Wandplatte (a) ein, dann kippen Sie die Unterseite der
Bildschirmhalterungen an die Unterseite der Wandplatte, wie in
Abbildung 3A dargestellt. Abbildung 3B zeigt das Ergebnis.
Abbildung 3BAbbildung 3A
Wand Wand
Vielen Dank, dass Sie sich für dieses Produkt
entschieden haben, viel Spaß damit.
45
FI
Pakkauksesta purkamisohjeet:
• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle
suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla
varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia.
Älä käytä vahingoittuneita tai viallisia osia.
• Lue kaikki ohjeet huolellisesti ennen asennusta.
Tärkeitä turvallisuustietoja
Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen
asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita.
Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.
Pyydä pätevää asentajaa avustamaan asentamisessa, jos:
• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen
turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta
asentajalta.
Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa
mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään
tapaturmista tai vahingoista, jotka johtuvat laitteen vääränlaisesta
kokoamisesta, asentamisesta tai käytöstä.
46
FI
Tämä televisioteline tulee kiinnittää lujasti pystysuoraan
seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja
aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
VAROITUS
• 5/32”(4 mm)
•3/8”(10mm) kivipora
• Ruuviavainsarja
Tarvittavat
porauspää
•Pystytuen paikannin
• Vatupassi
työkalut
• Ruuvimeisseli
Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu
terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia
työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta
rautakaupasta.
47
FI
Toimitettavien osien lista
(1)Seinälevy-a (1) Vasen näytön varsi-b (1) Oikea näytön varsi-c
(4)M4x12 pultti-d (4) M5x12 pultti-e (4) M6x12 pultti-f (4) M8x16 pultti-g
(4) M4x30 pultti-h (4) M5x30 pultti-I (4) M6x35 pultti-j (4) M8x40 pultti-k
(4) M4 tiivistysrengas-I (4) M5 tiivistysrengas-m (4) M6 tiivistysrengas-n (4) M8 tiivistysrengas-o
(4) M4/M5 välikappale-p (4) M6/M8 välikappale-q (8) M4/M5 tiiviste-r (4) M6/M8 tiiviste-s
(3) Kansipultti-t (3) Kansipultin tiiviste-u (3) Betonikiinnike-v
48
FI

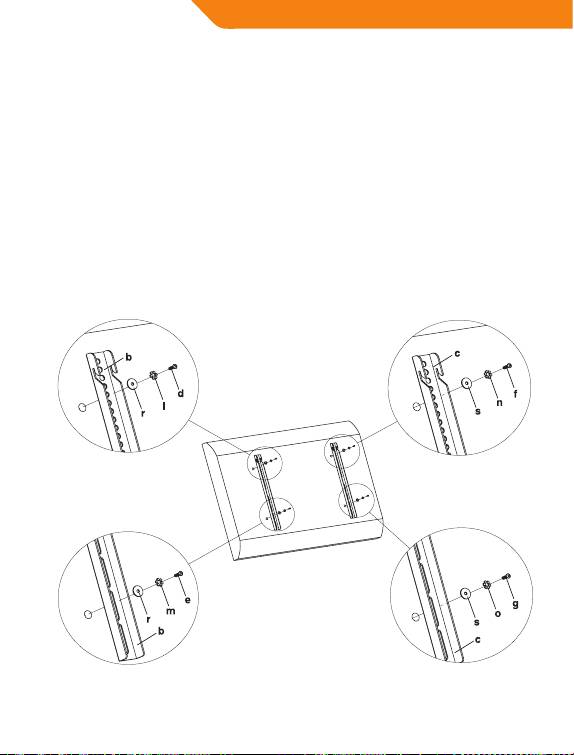

Näytön tukien kiinnittäminen
televisioon, jossa litteä takaosa
Tarkasta ensin televisiollesi sopiva (d, e, f, g) pultin läpimitta.
Tarkastettuasi läpimitan, katso alla oleva kaaviokuva. Pultit kierretään
televisioon käyttämällä oikeaa lukitusrengasta (l, m, n, o) ja tiivistettä(r,
s). Varmista, että näytön varret on keskitetty poikittaissuunnassa, ja että
ne ovat samalla tasolla toistensa kanssa.
M4 pultti
M6 pultti
Kaavio 1A
M5 pultti M8 pultti
49
FI
Näytön tukien kiinnittäminen
televisioon, jossa kaareva
takaosa

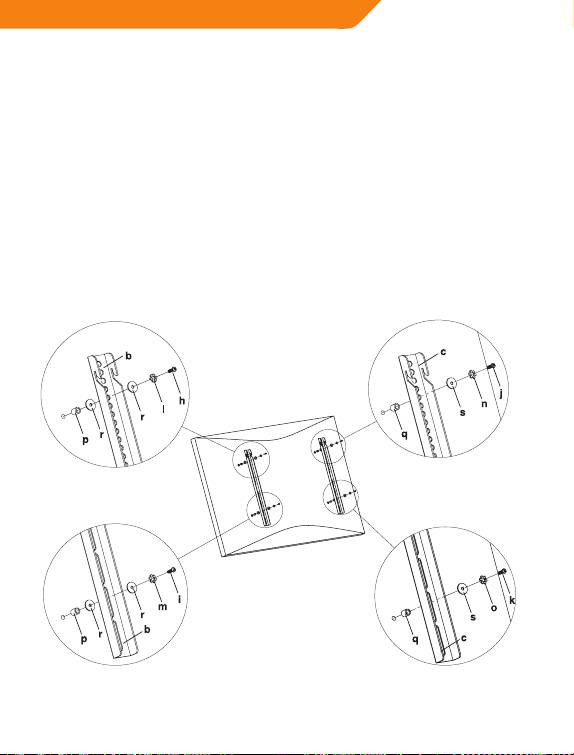

Tarkasta ensin televisiollesi sopiva (h, i, j, k) pultin läpimitta.
Tarkastettuasi läpimitan, katso alla oleva kaaviokuva. Pultit kierretään
televisioon käyttämällä oikeaa lukitusrengasta (l, m, n, o), tiivistettä(r, s)
ja välikappaletta (p, q). M4 ja M5 pulteille tarvitaan toinen M4/M5 tiiviste
näytön varren ja välikappaleen välille. Varmista, että näytön varret on
keskitetty poikittaissuunnassa, ja että ne ovat samalla tasolla toistensa
kanssa.
M4 pultti
M6 pultti
Kaavio 1B
M5 pultti M8 pultti
50
FI
Seinälevyn kiinnittäminen
seinään

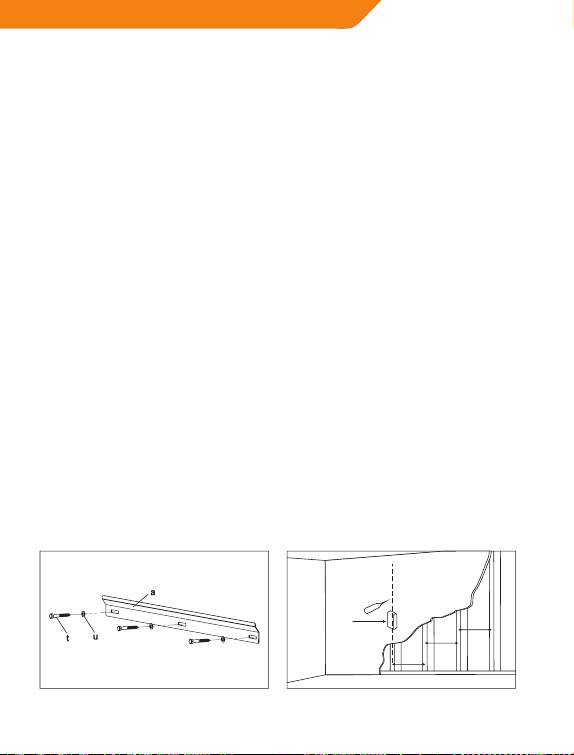

Asennus tiili- tai betoniseinään:
Käytä seinälevyä (a) mallineena merkitäksesi 3 reiän paikkaa seinään.
Varmista, että reiät ovat samalla tasolla. Esiporaa nämä reiät 3/8”(10
mm) kiviporalla vähintään 2.4”(60mm) syvyisiksi. Kiinnitä betonikiinnike
(v) jokaiseen reikään. Varmista, että kiinnike on painettu kokonaan
betonipintaa vasten, vaikka sen pinnalla olisikin kuivaseinä tai muu
kerros. Kiinnitä seinälevy seinään käyttämällä 3kpl kansipultteja (t) ja
3kpl kansipultin tiivisteitä (u) kaavion 2A esittämällä tavalla.
Kiinnitys puutukiin:
Seinälevy (a) tulee kiinnittää kahteen puutukeen, joiden välinen
etäisyys on vähintään 16”(406mm). Käytä palkin paikanninta löytääksesi
kaksi vierekkäistä palkkia. Palkkien sijainti voidaan tarkastaa ohuella
lävistimellä tai naulalla kaavion 2B esittämällä tavalla. Esiporaa 2.4”(60
mm) syvyinen reikä halutulle korkeudelle kumpaankin palkkiin 5/32”(4
mm) poranterällä. Varmista, että nämä reiät ovat suunnilleen keskellä
palkkeja ja samassa tasossa. Kiinnitä seinälevy seinään käyttämällä 2kpl
kansipulttia (t) ja 2kpl kansipultin tiivistettä (u).
Kaavio 2A Kaavio 2B
16’’
Pystytuen
16’’
paikannin
16’’
51
FI
Näytön kiinnittäminen
seinälevyyn
Varoitus: Joidenkin televisioiden nostamiseen tarvitaan kaksi
henkilöä! Emme ole vastuussa henkilövahingoista emmekä laitteiden
vahingoittumisesta.

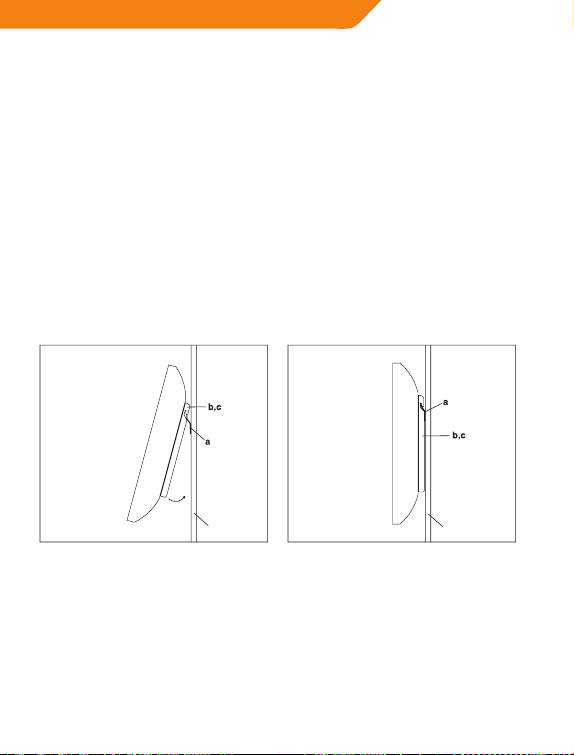

Kiinnitä ensin näytön tuet (b, c) seinälevyn yläosaan (a) ja anna sitten
näytön tukien alaosan kääntyä seinää vasten kaavion 3A esittämällä
tavalla. Kaavio 3B esittää loppuasentoa.
Kaavio 3A Kaavio 3B
seinään seinään
Kiitos että valitsit tuotteemme. Nauti sen käytöstä.
52
SE
Uppackningsinstruktioner
• Försiktigt öppna kartongen, ta bort innehåll och lägg ut på kartong
eller annan skyddande yta för att undvika skada.
• Kontrollera paketets innehållet mot supplied parts list på nästa sida
för att säkerställa att alla komponenter mottogs oskadade. Använd
inte skadade eller defekta delar.
• Läs noga igenom alla instruktioner innan du påbörjar installationen.
Viktig säkerhetsinformation
Installera och använd denna apparat med omsorg. Läs denna instruktion
innan du börjar installationen,och följ noga alla anvisningar häri. Använd
lämplig säkerhetsutrustning vid installationen.
Vänligen ring en kvalicerad installatör för hjälp om du:
• Om du inte förstår dessa anvisningar eller har några tvivel om
säkerheten rörande installation.
• Om du är osäker på karaktären för din vägg, konsultera en kvalicerad
installatör.
Använd inte denna produkt för andra ändamål och i en konguration
som inte uttryckligen anges i denna instruktion. Vi avsäger oss härmed
allt ansvar för skador som orsakats av felaktig hopsättning, felaktig
montering eller felaktig användning av denna produkt.
53
SE
Denna TV-ram måste monteras fast på den vertikala väggen.
Om ramen inte är korrekt installerad, kan den falla, vilket
resulterar i eventuella skador och/eller skada.
VARNING
• 5/32”(4mm)
• Skiftnyckel eller
Nödvändiga
•3/8”(10mm) stenborr
borrkrona
socket set
verktyg
•Stud Finder
• Skruvmejsel
• Vattenpass
Obs: Beslag och hårdvara levererade i detta paket är inte avsedda för
vägginstallationer med dubbar eller i cementblockväggar. Om den
maskinvara du behöver för din installation inte ingår, kontakta din lokala
järnaär för korrekt beslagutrustning för applikationen.
54
SE

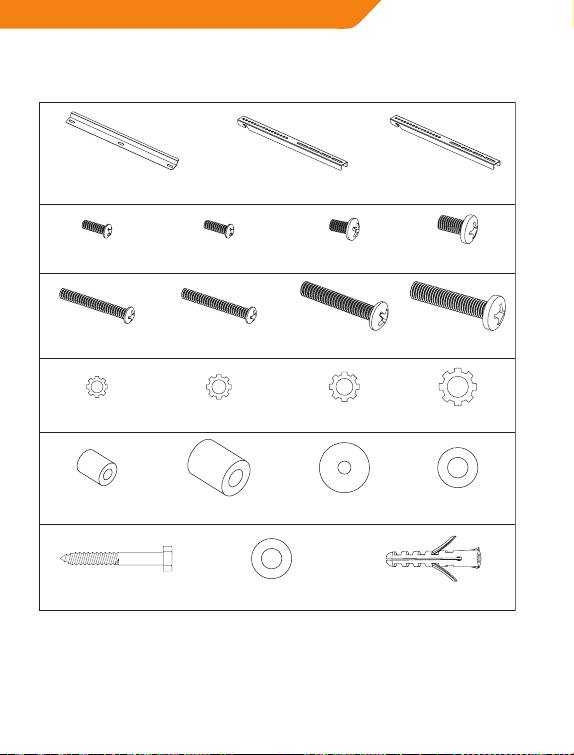

Dellista
(1)Väggband-a (1) Vänster skärm konsol-b (1) Höger skärm konsol-b
(4)M4x12 Bult-d (4) M5x12 Bult-e (4) M6x12 Bult-f (4) M8x16 Bult-g
(4) M4x30 Bult-h (4) M5x30 Bult-I (4) M6x35 Bult-j (4) M8x40 Bult-k
(4) M4 Låsbricka-I (4) M5 Låsbricka-m (4) M6 Låsbricka-n (4) M8 Låsbricka-o
(4) M4/M5
(4) M6/M8
(8) M4/M5
(4) M6/M8
mellanrum-p
mellanrum-q
Mutterbricka-r
Mutterbricka-s
(3) Träskruv-t (3) Träskruv mutterbricka-u (3) Betongankare-v
55
SE

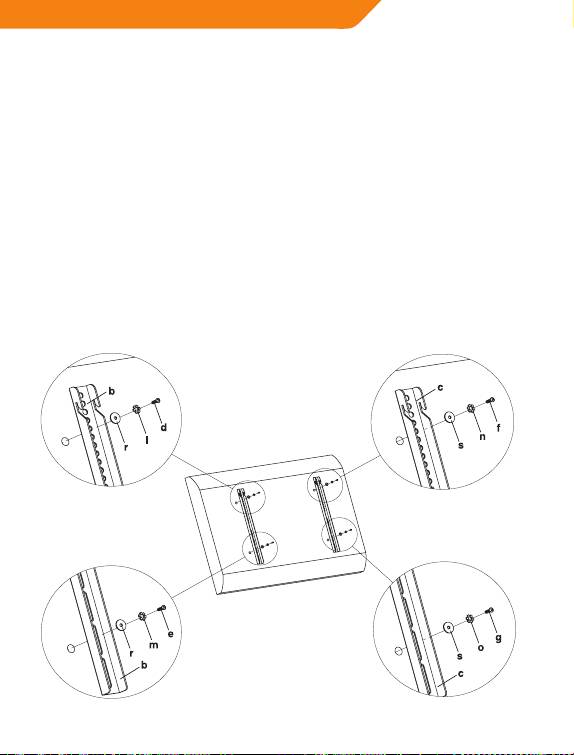

Montera skärmkonsoler till en
TV med platt baksida
Se först och främst till vilken diametern på bult (d, e, f, g) din tv kräver.
När du har bestämt rätt diameter, se det relativa diagrammet nedan.
Trä bulten i TVn genom att använda rätt låsbricka (L, M, N, O) och
mutterbricka (r, s). Se till att skärmkonsolen är vertikalt centrerad och i
höjd med varandra.
M4 Diameter bult
M6 Diameter bult
Diagram 1A
M5 Diameter bult M8 Diameter bult
56
SE
Montera skärmkonsoler till en
TV med rundad baksida
Se först och främst till vilken diametern på bult (h, i, j, k) din tv kräver.
När du har bestämt rätt diameter, se det relativa diagrammet nedan.
Trä bulten i TVn genom att använda rätt låsbricka (L, M, N, O) och
mutterbricka (r, s) och mellanrum (p, q). För M4 eller M5 diameter
bult, behöver du en annan M4/M5 bricka mellan skärmkonsolen och
mellanrummet. Se till att skärmkonsolen är vertikalt centrerad och i höjd
med varandra.
M4 Diameter bult
M6 Diameter bult
Diagram 1B
M5 Diameter bult M8 Diameter bult
57
SE
Montera plattan till väggen
Tegel, Solid betong och betongblock beslag:
Använd väggband (en) som en mall för att markera 3 hål på väggen.
Se till att dessa hål är i höjd med varandra. Förborra dessa hål med
en 3/8 “(10mm) stenborr till minst 2,4” (60mm) på djupet. Placera ett
betongankare (v) i vart och ett av dessa hål. Kontrollera att ankaret sitter
helt jämnt med betongytan även om det nns ett lager av gips eller
annat material framför. Fäst väggbandet på väggen med 3st bultar (t)
och 3st bult brickor (u), som i diagram 2A.
Trädubb beslag:
Väggbandet (en) skall monteras på två trädubbar med minst 16 “(406mm)
mellanrum. Använd en stud nder att lokalisera två intilliggande dubbar.
Det är en bra idé att kontrollera var dubbarna är placerade med en syl
eller tunn spik såsom framgår av diagram 2B. Förborra ett 2,4 “(60mm)
djupt hål i önskad höjd på varje bult med en 5 / 32” (4mm) borrspets. Se
till att dessa hål placeras i mitten av bultarna och i höjd med varandra.
Fäst väggbandet på väggen med hjälp av 2st bultar (t) och 2st bult
brickor (u).
Diagram 2A Diagram 2B
16’’
Stud nder
16’’
16’’
58
SE
Fäst skärmen till väggplattan
Varning: Vissa TV-apparater kan kräva två personer för att lyfta! Vi ansvarar
inte för person- eller produktskador.
Haka först skärmkonsol (b, c) ovanför väggbandet (en), låt därefter
botten av skärmkonsolen rotera på väggen som visas i diagram 3A.
Färdigt ser det ut som i Diagram 3B.
Diagram 3A Diagram 3B
väggen
väggen
Tack för att du väljer våra produkter, njut av att använda.
59
RO
Instrucţiuni de dezambalare
• Deschideţi cu grijă cutia, scoateţi conţinutul şi întindeţi-l pe carton
sau pe o altă suprafaţă de protecţie pentru a evita deteriorările.
• Vericaţi conţinutul pachetului cu lista de piese furnizate de pe pagina
următoare pentru a vă asigura că aţi primit toate componentele fără
deteriorări. Nu utilizaţi piese deteriorate sau defecte.
• Citiţi cu atenţie toate instrucţiunile înainte de a încerca să montaţi
produsul.
Informaţii importante privind
siguranţa
Montaţi şi utilizaţi acest dispozitiv cu atenţie. Citiţi aceste instrucţiuni
înainte de a începe montarea şi respectaţi cu atenţie toate instrucţiunile
incluse. Utilizaţi echipament de protecţie adecvat în timpul modicării.
Luaţi legătura cu un tehnician calicat pentru asistenţă în cazul în
care:
• Nu înţelegeţi aceste instrucţiuni sau aveţi orice dubii privind siguranţa
montării.
• Dacă nu sunteţi sigur privind natura peretelui dvs, luaţi legătura cu un
tehnician de montare calicat.
Nu utilizaţi acest produs în niciun alt scop şi în nicio altă conguraţie
nespecicate expres în aceste instrucţiuni. Prin prezenta, declinăm
orice şi toată responsabilitatea pentru răni sau daune survenite prin
asamblarea incorectă, montarea incorectă sau utilizarea incorectă a
acestui produs.
60
