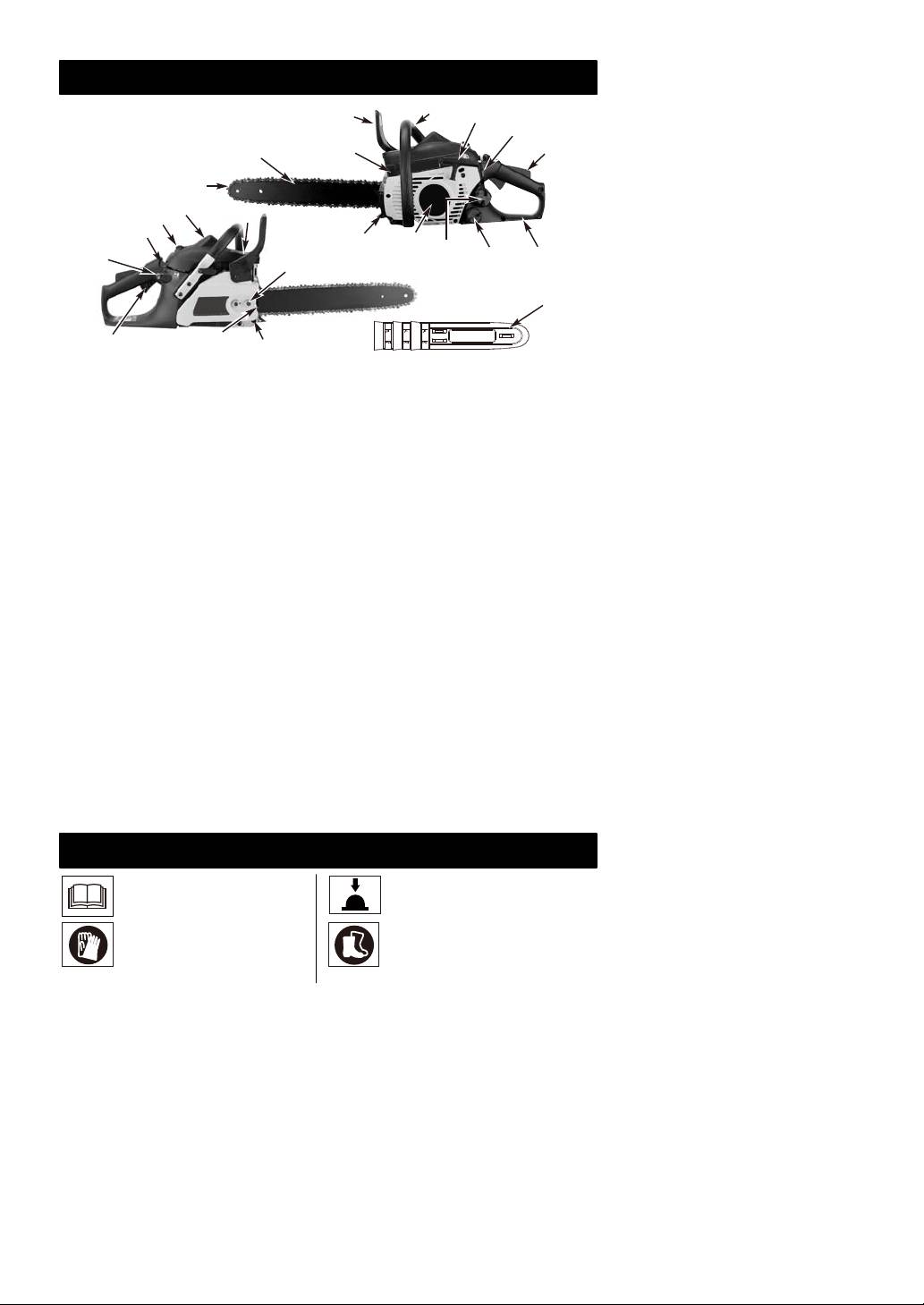

Partner P360S 2014: IDENTIFIERING (VAD ÄR VAD?)

IDENTIFIERING (VAD ÄR VAD?)

5

4

6

7

3

8

2

1

16

17

15

18

13

12

11

19

10

9

14

23

20

21

22

1. Sågkedja

9. Bakre handtag / Fotsteg

18. Chokereglage till

2. Sågsvärd

10. Oljetanklock

autochoke

3. Gnistfångarnät

11. Bränsletanklock

19. Flödare

4. Kedjebromsspak /

12. Startkåpa

20. Gasreglaget

Kastskydd

13. Barkstöd

21. Justeringsskruv sågkedja

5. Främre handtag

14. Låsmutter sågsvärd

22. Kedjefångare

6. Starthandtag

15. Ljuddämparskydd

23. Svärdsskydd

7. Stoppkontakt

16. Tändstift

8. Gasreglagespärren

17. Luftfilterkåpa

SÄKERHETSFUNKTIONER

Siffrorna före beskrivningen motsvarar siffrorna ovan för att hjälpa dig att hitta säkerhetsfun-

ktionen.

1 KASTREDUCERAD SÅGKEDJA hjälper

4 KEDJEBROMS är en säkerhetsfunktion

till att reducera risken för kast eller min-

som minskar risken för skada vid kast

ska kraften på kastet tack vare speciellt

genom att stoppa sågkedjan på några

utformade underställningsklackar och

millisekunder. Den aktiveras av

styrlänkar.

kedjebromsspaken.

3 GNISTFÅNGARNÄT hindrar kol- och

7 STOPPKONTAKT stoppar omedelbart

andra brännbara partiklar över 0,6 mm

motorn när den aktiveras.

storlek från att komma ut ur avgasröret.

Stoppkontakten måste ställas i läge

Det är användarens ansvar att följa

ON för att starta motorn eller starta om

lokala, regionala eller statliga lagar

motorn.

och/eller föreskrifter angående

8 GASREGLAGESPÄRREN förhindrar

användning av gnistfångarnät. Se

oavsiktlig acceleration av motorn. Det

Säkerhetsinstruktioner för ytterligare

går inte att trycka på gasreglaget (20)

information.

innan gasspärren trycks ned.

4 KEDJEBROMSSPAK / KASTSKYDD

22 KEDJEFÅNGARE minskar risken för

skyddar användarens vänstra hand

personskada om sågkedjan går av

tappar taget om det främre handtaget

eller hoppar av under körning.

när sågen körs.

Kedjefångare är utformad att fånga en

lös kedja.

IDENTIFIERING AV SYMBOLER

Läs och förstå bruksanvisningen

och alla varningsetiketter innan

Flödare

maskinen används.

Bär skyddshandskar för att

skydda händerna

Skydda fötterna med skyddsskor

-- 33 --
