Nec LCD1850X: Mise en marche rapide

Français-3

Français

Mise en marche rapide

Pour connecter le moniteur MultiSync LCD à votre système, suivez ces

instructions :

1. Éteignez votre ordinateur.

2.

Pour un PC ou un Mac équipé d’une sortie numérique DVI :

Branchez

le câble DVI-D vers DVI-D au connecteur de la carte vidéo de votre

ordinateur (

Figure A.1

). Serrez toutes les vis.

Pour un PC équipé d’une sortie analogique :

Branchez le câble de

signal mini-connecteur D-SUB à 15 broches vers DVI-A au connecteur

de la carte graphique de votre système (

Figure A.2

).

Pour un Macintosh :

Branchez l’adaptateur de câble pour Macintosh

du MultiSync à l’ordinateur (

Figure B.1

). Branchez le câble signal mini

D-SUB à 15 broches à l’adaptateur de câble MultiSync pour Macintosh

(

Figure B.1

).

REMARQUE :

Certains systèmes Macintosh n’ont pas besoin d’adaptateur

de câble.

3. Retirez le couvercle du connecteur. Connectez le câble signal DVI au

connecteur à l’arrière du moniteur. Placez le câble de signal vidéo

(

Figure C.1

).

Reposez le couvercle du connecteur.

REMARQUE :

Une mauvaise connexion des câbles peut nuire au

fonctionnement du moniteur, endommager la qualité

de l’affichage ou des composants du module LCD

et/ou réduire la durée de vie du module.

4. Connectez une extrémité du cordon d’alimentation à l’arrière du moniteur

et l’autre à la prise de courant (

Figure D.1

).

REMARQUE :

Reportez-vous à la section Attention de ce manuel pour

le choix d’un cordon d’alimentation CA adapté.

5. Vérifiez que l’interrupteur de vacances sur le côté droit du moniteur est

sur la position ON. Allumez le moniteur avec le bouton d’alimentation

(

Figure E.1

) ainsi que l’ordinateur.

REMARQUE :

Vous disposez de deux interrupteurs : L’un sur le côté droit

et l’autre sur la partie frontale du moniteur. Veuillez NE PAS

allumer et éteindre le moniteur rapidement.

06_french_innen

2/4/01, 3:40 pm

3

Français-4

6. Pour terminer l’installation du moniteur MultiSync LCD, utilisez les

commandes OSM suivantes :

• Réglage de contraste automatique (Entrée analogique seulement)

• Réglage Automatique (Entrée analogique seulement)

Reportez-vous à la section

Commandes

 de ce manuel pour obtenir une

description complète des commandes OSM.

REMARQUE :

Si vous rencontrez des problèmes, veuillez vous reporter à

la section

Dépannage

 de ce manuel.

REMARQUE :

Reportez-vous au manuel de l’utilisateur sur le CD-ROM du

logiciel d’installation du LCD NEC pour installer et utiliser

correctement ce logiciel.

Figure B.1

Adaptateur de câble

pour Mac (non fourni)

Les Macintosh G3 et G4 n’ont

pas besoin d’un adaptateur de

câble pour Macintosh.

Figure A.1

Figure A.2

06_french_innen

2/4/01, 3:40 pm

4

Français-5

Français

Figure E.1

Figure C.1

Figure D.1

Entrée2

Entrée1

Interrupteur de

vacances

Bouton d'alimentation

06_french_innen

2/4/01, 3:40 pm

5

Français-6

Levez et baissez l’écran du moniteur

Le moniteur peut être levé ou baissé en mode Portrait ou Paysage.

Pour lever ou baisser l’écran, placez les mains de chaque côté du moniteur

et situez-le à la hauteur de votre choix (

Figure RL.1

).

Rotation de l’écran

Avant de tourner l’écran, celui-ci doit être levé au niveau maximum afin

d’éviter tout choc contre le bureau ou de pincer vos doigts.

Pour lever l’écran, placez les mains de chaque côté du moniteur et levez-le

jusqu’à la hauteur maximum (

Figure RL.1

).

Pour tourner l’écran, placez les mains de chaque côté du moniteur et

tournez-le dans le sens horaire de Paysage à Portrait et dans le sens

inverse de Portrait à Paysage (

Figure R.1

).

Pour basculer l’orientation du menu OSM entre les modes Paysage et

Portrait, appuyez sur le bouton RESET lorsque le menu OSM est éteint.

Incliner et pivoter

Maintenez les deux côtés du moniteur et ajustez l’inclinaison et l’orientation

à votre convenance (

Figure TS.1

).

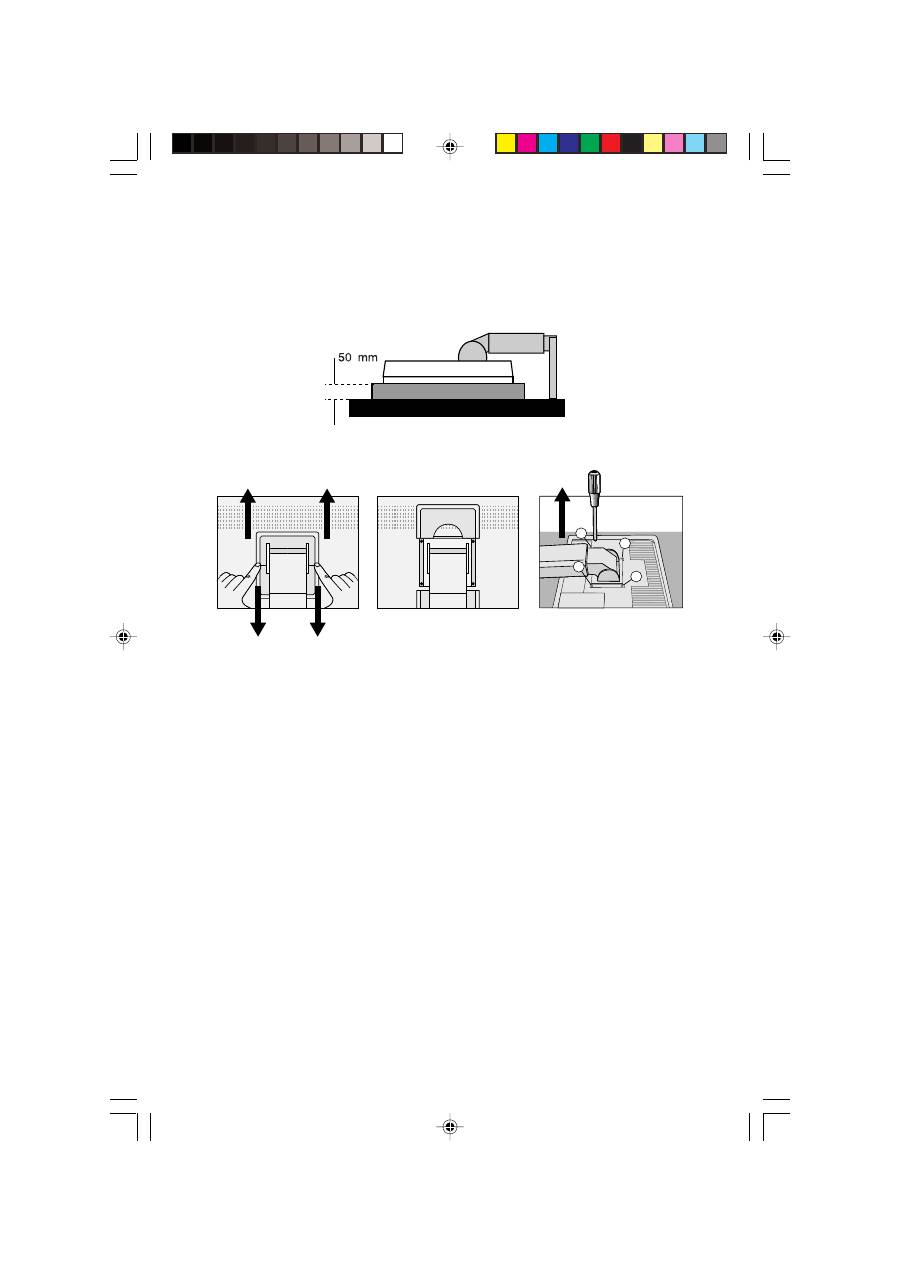

Démontage du socle du moniteur avant un montage différent

Pour préparer le moniteur à un autre montage :

1. Déconnectez tous les câbles.

2. Placez les mains de chaque côté du moniteur et levez jusqu’à

la position maximale (

Figure RL.1

).

3. Placez le moniteur face vers le bas sur une surface non abrasive (Placez

l’écran sur une plate-forme de 50 mm pour que le support soit parallèle à

la surface.) (

Figure S.1

)

4. Appuyez sur la partie “   ” avec votre index et faites glisser

simultanément le couvercle inférieur du support. (

Figure S.2

)

Levez ensuite le support, retirez le couvercle inférieur, puis le couvercle

supérieur du support. (

Figure S.3

)

Replacez le support en position normale, enlevez les quatre vis qui le

relient au moniteur et dégagez l’assemblage du support. (

Figure S.4

)

5. Effectuez la procédure inverse pour fixer de nouveau le support.

06_french_innen

2/4/01, 3:40 pm

6

Français-7

Français

Figure RL.1

Figure R.1

Figure TS.1

REMARQUE :

Utilisez uniquement une méthode de montage alternative

compatible VESA.

06_french_innen

2/4/01, 3:40 pm

7

Français-8

Attention :

Veuillez utiliser les vis fournies (4) pour le montage. Afin de

respecter les prescriptions relatives à la sécurité, le moniteur

doit être monté sur un bras garantissant la stabilité nécessaire

en fonction du poids du moniteur.

Le moniteur LCD doit être uniquement utilisé avec un bras

homologué (par exemple, portant la marque GS).

1

2

4

3

Figure S.1

Figure S.2

Figure S.3

Figure S.4
