Nec LCD1850X: Snel aan de slag

Nederlands-3

Nederlands

Snel aan de slag

Volg de onderstaande instructies om de MultiSync LCD-monitor op uw

computersysteem aan te sluiten:

1. Zet de computer uit.

2.

Voor PC’s of Macintosh-computers met digitale DVI-uitgang:

Sluit de

DVI-D naar DVI-D signaalkabel aan op de connector van de videokaart in

uw systeem (zie

illustratie A.1

). Draai alle schroeven vast.

Voor PC’s met analoge uitgang:

sluit de 15-pins D-SUB-miniconnector

naar DVI-A signaalkabel aan op de connector van de videokaart in uw

systeem (zie

illustratie A.2

).

Voor de Macintosh:

Sluit de MultiSync Macintosh-kabeladapter aan op

de computer (zie

illustratie B.1

). Sluit de 15-pins D-SUB-miniconnector

van de signaalkabel aan op de MultiSync Macintosh-kabeladapter

(zie

illustratie B.1

).

OPMERKING:

voor sommige Macintosh-systemen hebt u geen Macintosh-

kabeladapter nodig.

3. Verwijder de connectorenklep. Sluit de DVI-signaalkabel aan op de

connector aan de achterzijde van de monitor. Sluit de signaalkabel

aan (zie

illustratie C.1

).

Breng de connectorenklep weer aan.

OPMERKING:

verkeerde kabelaansluitingen kunnen leiden tot een

onbetrouwbare werking, de beeldkwaliteit/onderdelen

van de LCD-module verstoren en/of de levensduur van

de module inkorten.

4. Sluit het uiteinde van de voedingskabel aan op de voedingsingang van

de monitor en steek de stekker van de voedingskabel in het stopcontact

(zie

illustratie D.1

).

OPMERKING:

raadpleeg de sectie Let op in deze handleiding voor de

juiste voedingskabel.

5. Controleer of de Vacation-schakelaar aan de rechterkant van de monitor

zich in de stand ON bevindt. Gebruik de aan/uit-knop om de monitor in te

schakelen (zie

illustratie E.1

) en zet de computer aan.

OPMERKING:

er zijn twee schakelaars: één aan de rechterkant en één aan

de voorkant van de monitor. Gebruik de aan/uit-knop niet

twee keer onmiddellijk na elkaar.

08_Dutch_innen

2/4/01, 3:40 pm

3

Nederlands-4

6. U voltooit de installatie van de MultiSync LCD-monitor met behulp van de

volgende OSM-besturingselementen:

• Automatische contrastregeling (alleen analoge ingang)

• Automatische regeling (alleen analoge ingang)

De sectie

OSM-besturingselementen

 van deze gebruikershandleiding

bevat een volledige beschrijving van deze OSM-besturingselementen.

OPMERKING:

in geval van problemen raadpleegt u de sectie

Problemen

oplossen

 in deze gebruikershandleiding.

OPMERKING:

raadpleeg de gebruikershandleiding in het doosje van de

cd-rom met NEC-installatiesoftware voor het LCD voor

informatie over de installatie en bediening van deze

software.

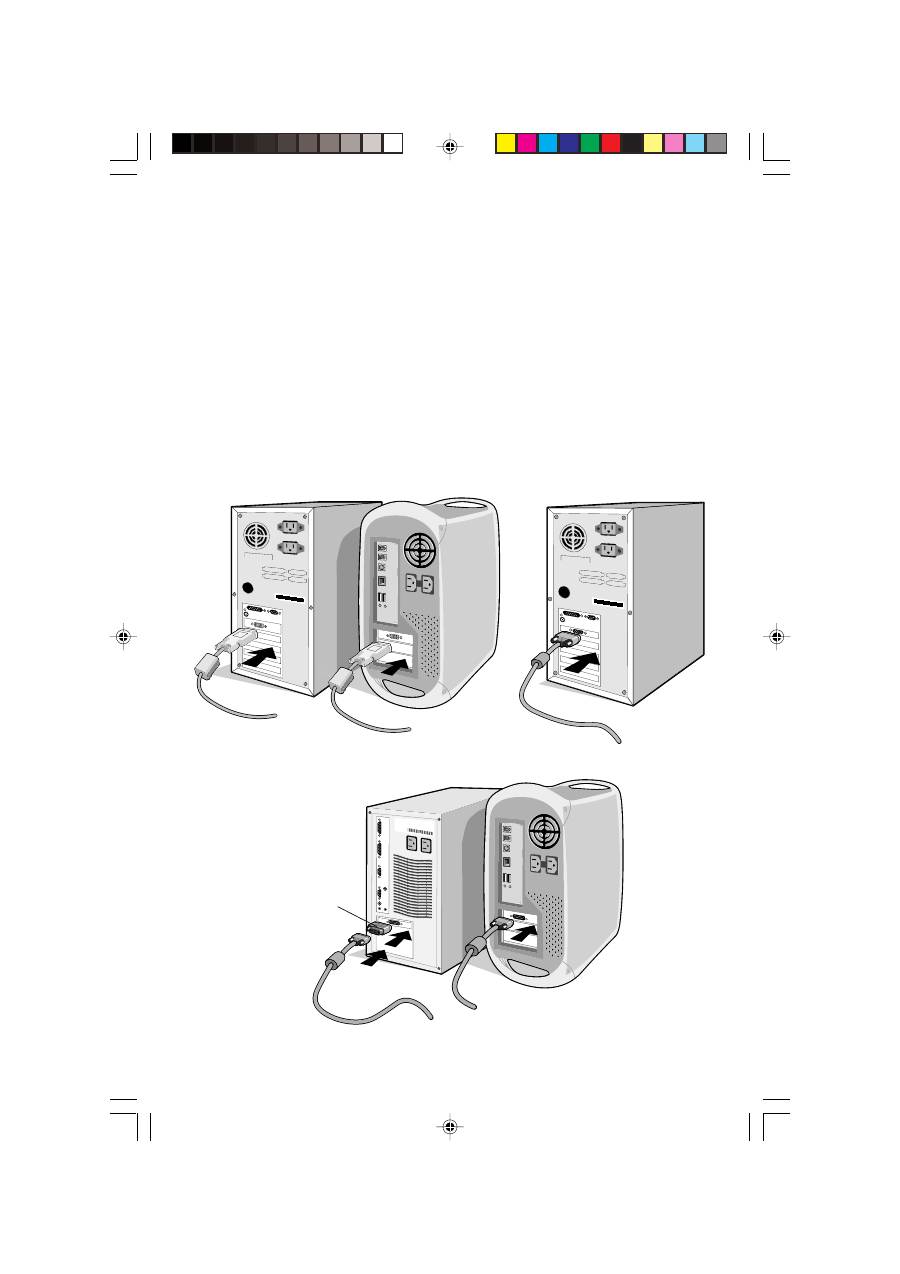

Illustratie B.1

Macintosh-kabel-

adapter (niet standaard

meegeleverd)

Voor de Macintosh G3 en G4

hebt u geen Macintosh-

kabeladapter nodig.

Illustratie A.1

Illustratie A.2

08_Dutch_innen

2/4/01, 3:40 pm

4

Nederlands-5

Nederlands

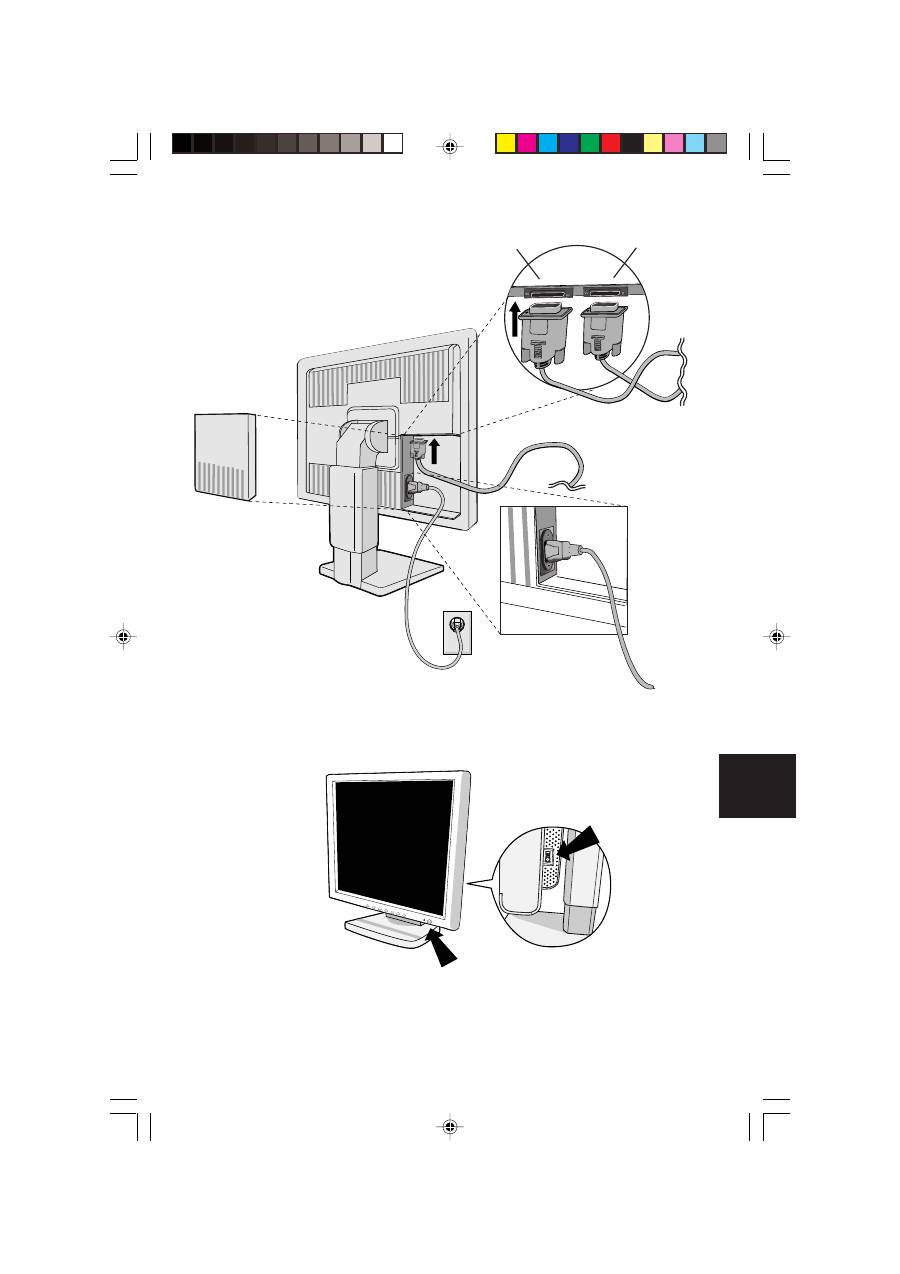

Illustratie D.1

Illustratie E.1

Illustratie C.1

Ingang 1

Ingang 2

Vacation-

schakelaar

Aan/uit-knop

08_Dutch_innen

2/4/01, 3:40 pm

5

Nederlands-6

Monitorscherm hoger en lager zetten

U kunt de monitor hoger en lager, en in de stand Staand of Liggend zetten.

U zet het scherm hoger of lager door uw handen aan beide zijden van het

beeldscherm te plaatsen en het naar de gewenste hoogte te schuiven

(zie

illustratie RL.1

).

Scherm roteren

Voordat u het scherm roteert, stelt u het op de hoogste stand in om te

voorkomen dat het scherm het bureau raakt of uw vingers bekneld raken.

U zet het beeldscherm hoger door uw handen aan beide zijden van het

beeldscherm te plaatsen en het naar de hoogste stand te schuiven

(zie

illustratie RL.1

).

U roteert het beeldscherm door uw handen aan beide zijden van het

beeldscherm te plaatsen en het rechtsom (van Liggend naar Staand)

of linksom (van Staand naar Liggend) te roteren (zie

illustratie R.1

).

U schakelt tussen de OSM-standen Liggend en Staand door op de knop

RESET te drukken wanneer het menu met OSM-besturingselementen

niet op het scherm wordt weergegeven.

Kijkhoek instellen

Plaats uw handen aan beide zijden van het beeldscherm en stel de

gewenste hoek in (zie

illustratie TS.1

).

Monitorvoet verwijderen voor permanente montage

Ga als volgt te werk om de monitor voor te bereiden voor andere

montagedoeleinden:

1. Koppel alle kabels los.

2. Plaats uw handen aan beide zijden van het beeldscherm en schuif het

naar de hoogste stand (zie

illustratie RL.1

).

3. Plaats de monitor met de voorzijde omlaag op een niet-schurend

oppervlak (plaats het scherm op een 50-mm platform zodat de

voet met het oppervlak is uitgelijnd) (zie

illustratie S.1

).

4. Druk met uw wijsvinger op het gedeelte “ ” en verschuif tegelijkertijd

de onderste klep van de voet (zie

illustratie S.2

).

Til de voet omhoog, verwijder de onderste klep van de voet en

voer dezelfde procedure uit voor de bovenste klep van de voet

(zie

illustratie S.3

).

08_Dutch_innen

2/4/01, 3:40 pm

6

Nederlands-7

Nederlands

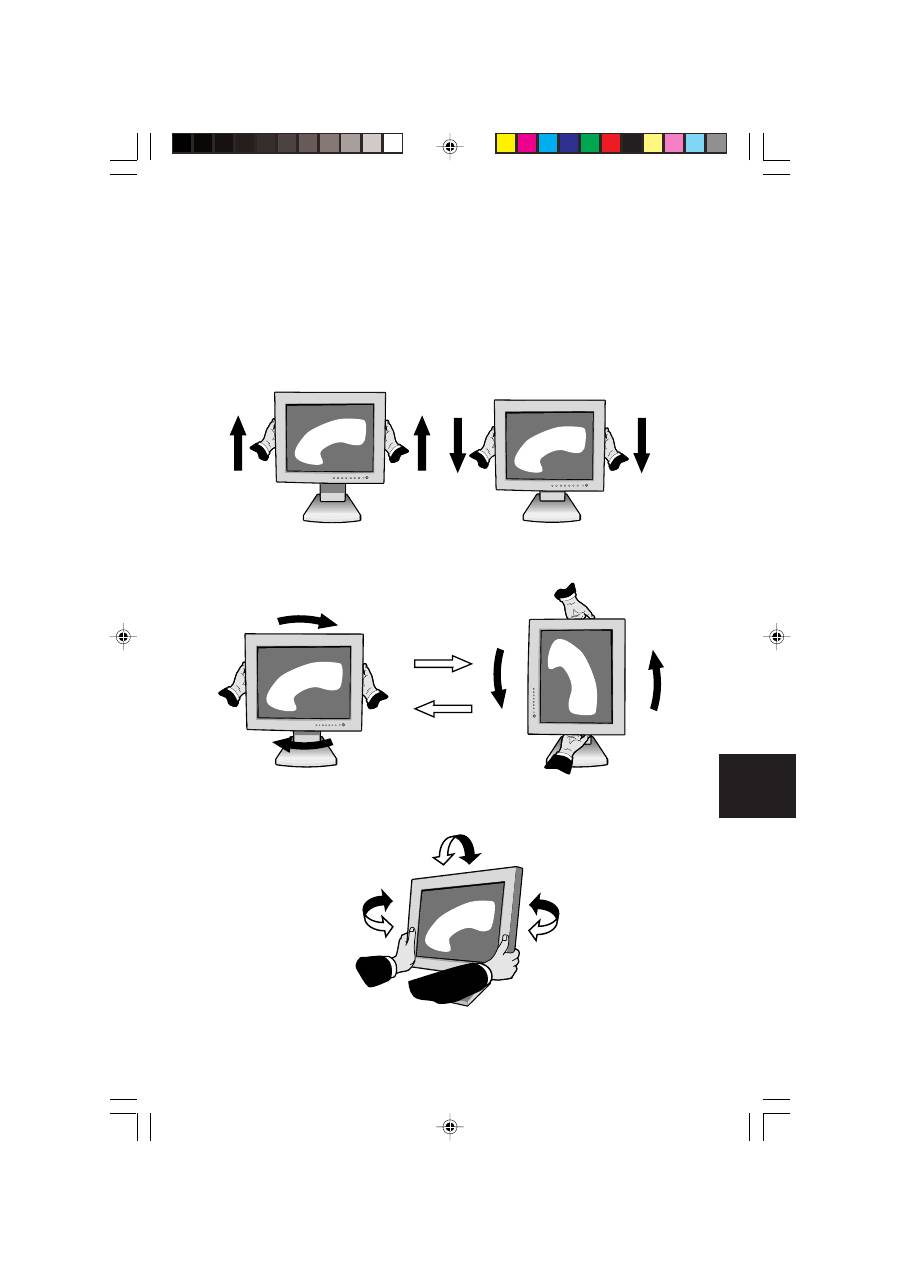

Illustratie RL.1

Illustratie R.1

Illustratie TS.1

Plaats de voet weer in de oorspronkelijke stand, verwijder de vier

schroeven waarmee de monitor op de voet is bevestigd en verwijder

de complete voetconstructie (zie

illustratie S.4

).

5. Als u de voet opnieuw wilt bevestigen, voert u deze procedure in

omgekeerde richting uit.

OPMERKING:

gebruik alleen VESA-compatibele alternatieve

montagemethoden.

08_Dutch_innen

2/4/01, 3:40 pm

7

Nederlands-8

Let op!

Gebruik de meegeleverde schroeven (4 stuks) voor de

montage. Om te beantwoorden aan de veiligheidsvoorschriften

moet u de monitor monteren op een arm die de nodige

stabiliteit garandeert in overeenstemming met het gewicht

van de monitor.

Gebruik de LCD-monitor alleen in combinatie met een

goedgekeurde arm (bijvoorbeeld met GS-keurmerk).

1

2

4

3

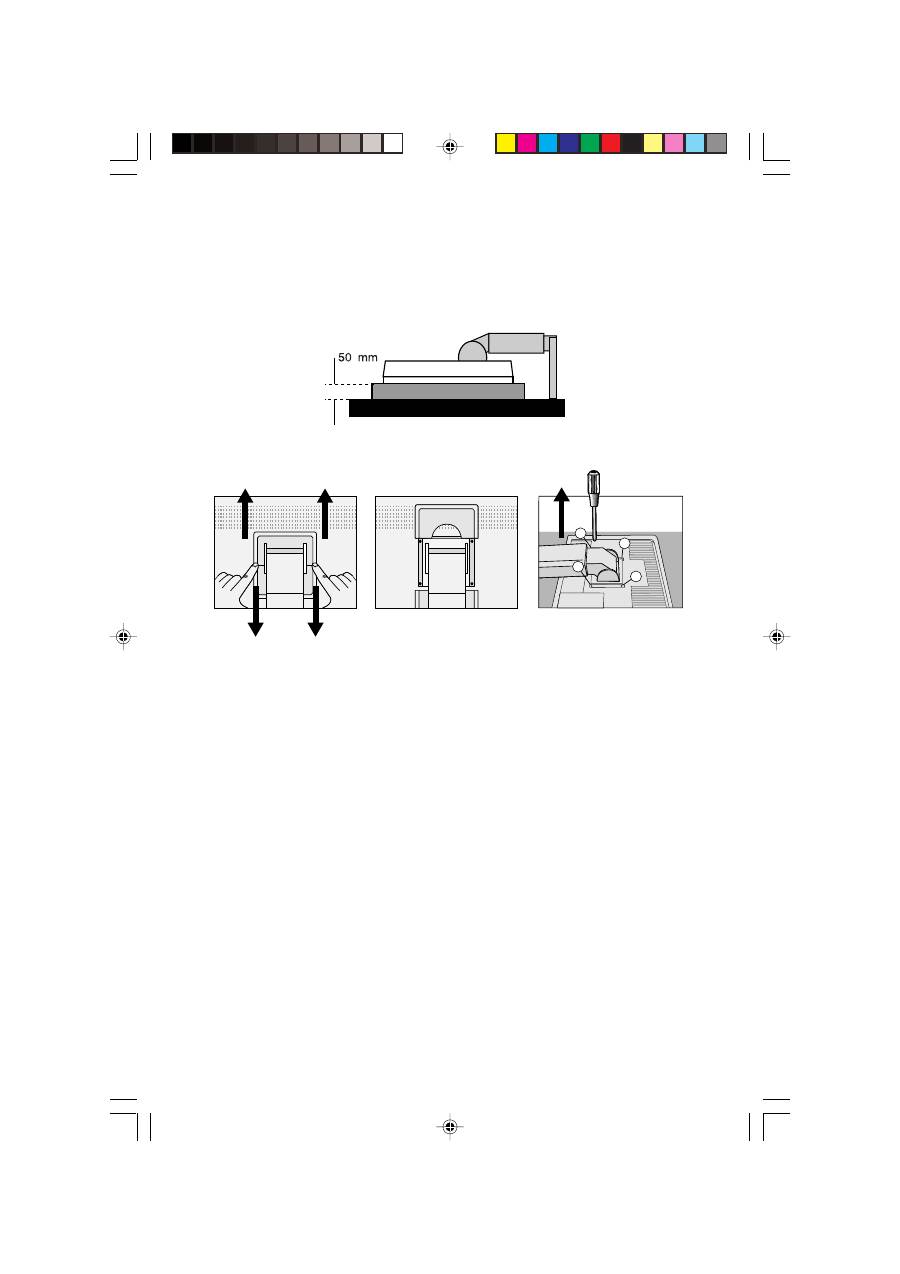

Illustratie S.1

Illustratie S.2

Illustratie S.3

Illustratie S.4
