Nec LCD1850X: Kurzanleitung

Deutsch-3

Deutsch

Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr

System anzuschließen:

1. Schalten Sie Ihren Computer aus.

2.

PC oder Mac mit digitalem DVI-Ausgang:

Verbinden Sie das DVI-D-

auf-DVI-D-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem

System (

Abbildung A.1

). Ziehen Sie die Schrauben fest.

PC mit analogem Ausgang:

Verbinden Sie den Mini-D-SUB-Stecker

(15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte

in Ihrem System (

Abbildung A.2

).

Mac:

Schließen Sie den MultiSync-Macintosh-Kabeladapter an den

Computer an (

Abbildung B.1

). Stecken Sie den Mini-D-SUB-Stecker

(15 Stifte) des Signalkabels in den MultiSync-Macintosh-Kabeladapter

(

Abbildung B.1

).

HINWEIS:

Für einige Macintosh-Systeme ist kein Macintosh-

Kabeladapter erforderlich.

3. Entfernen Sie die Anschlussabdeckung. Stecken Sie das DVI-

Signalkabel in den Anschluss auf der Rückseite des Monitors ein.

Verlegen Sie das Signalkabel (

Abbildung C.1

).

Bringen Sie die Anschlussabdeckung wieder an.

HINWEIS:

Eine fehlerhafte Kabelverbindung kann zu Betriebsstörungen,

Beschädigungen von Komponenten des LCD-Moduls oder

verminderter Anzeigequalität und einer Verkürzung der

Lebensdauer dieses Moduls führen.

4. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors

und das andere Ende in die Steckdose ein (

Abbildung D.1

).

HINWEIS:

Beachten Sie zur Auswahl des richtigen Netzkabels den

entsprechenden Sicherheitshinweis in dieser

Bedienungsanleitung.

5. Prüfen Sie, ob sich der Vacation-Schalter auf der rechten Seite in der

Position ON befindet. Schalten Sie Computer und Monitor mit dem

Netzschalter (

Abbildung E.1

) ein.

HINWEIS:

Es gibt zwei Schalter. Einer befindet sich auf der rechten Seite,

der andere auf der Vorderseite des Monitors. Schalten Sie

NICHT ein und sofort wieder aus.

03_German_innen

2/4/01, 3:39 pm

3

Deutsch-4

6. Verwenden Sie die folgenden OSM-Steuerungen, um die Einrichtung

des MultiSync LCD-Monitors abzuschließen:

• Automatische Kontrastkorrektur (nur analoger Eingang)

• Automatische Einstellung (nur analoger Eingang)

Im Abschnitt

Steuerungen

 dieser Bedienungsanleitung finden Sie eine

ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS:

Treten Probleme auf, beachten Sie das Kapitel

Fehlerbehebung

 dieser Bedienungsanleitung.

HINWEIS:

Installation und Benutzung der Software werden im

Benutzerhandbuch beschrieben, das sich in der Hülle mit der

NEC LCD-Installationssoftware-CD befindet.

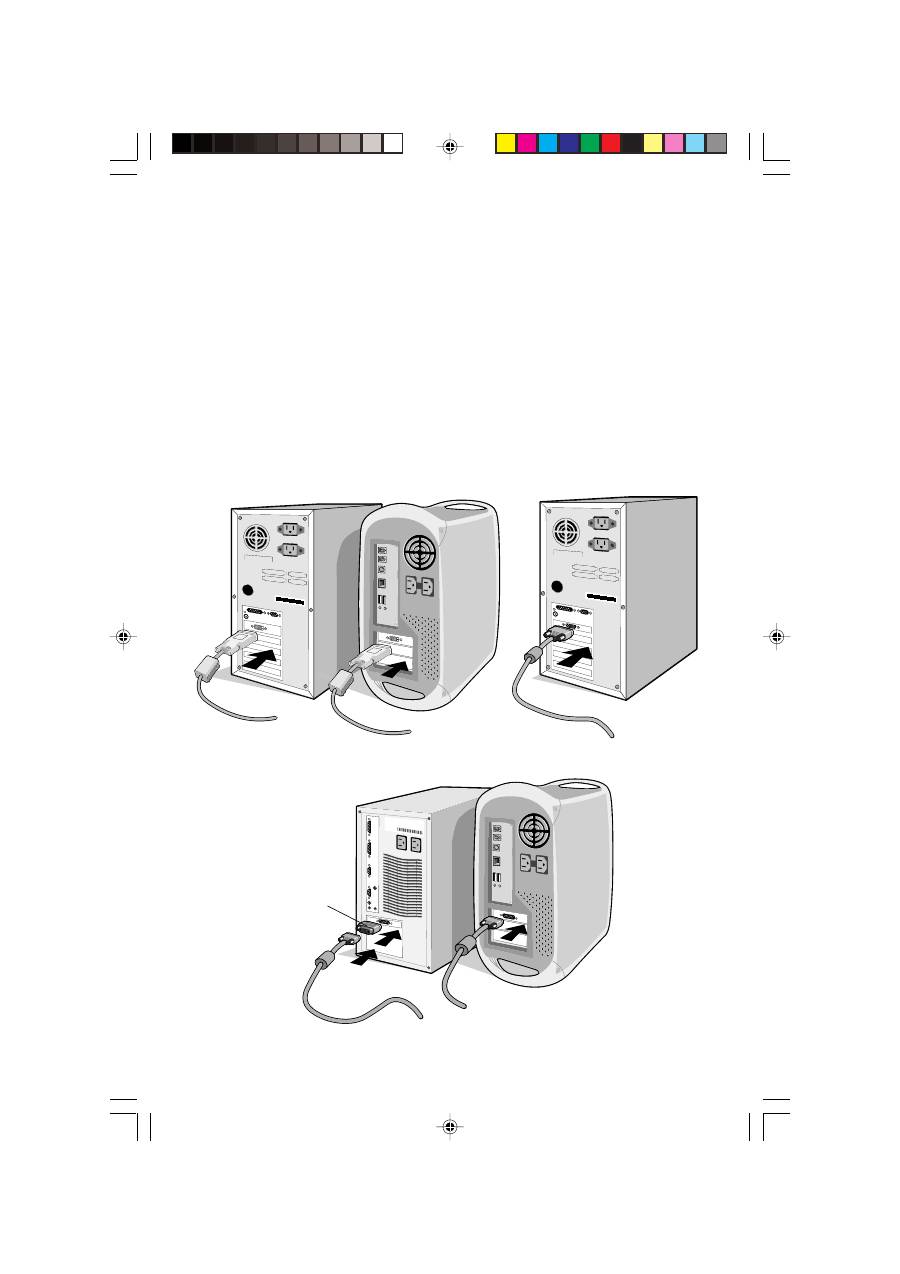

Abbildung B.1

Macintosh-Kabel-

adapter (nicht

mitgeliefert)

Für die Modelle Macintosh G3

und G4 wird kein Macintosh-

Kabeladapter benötigt.

Abbildung A.1

Abbildung A.2

03_German_innen

2/4/01, 3:39 pm

4

Deutsch-5

Deutsch

Abbildung E.1

Abbildung D.1

Abbildung C.1

Eingang1

Eingang2

Vacation-Schalter

Netzschalter

03_German_innen

2/4/01, 3:39 pm

5

Deutsch-6

Heben und Senken des Bildschirms

Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt

werden.

Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an und heben

oder senken Sie ihn auf die gewünschte Höhe (

Abbildung RL.1

).

Bildschirmdrehung

Vor dem Drehen muss der Bildschirm in die höchste Position gehoben

werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht

einklemmen.

Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die

höchste Position (

Abbildung RL.1

).

Sie können den Bildschirm nun drehen, indem Sie den Monitor mit beiden

Händen an den Seiten fassen und im Uhrzeigersinn aus dem Quer- in das

Hochformat bzw. gegen den Uhrzeigersinn aus dem Hoch- in das

Querformat drehen (

Abbildung R.1

).

Damit auch die Darstellung des OSM-Menüs angepasst wird, drücken Sie

die Taste RESET, bis das OSM-Menü ausgeblendet wird.

Neigen und Schwenken

Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn

nach Bedarf (

Abbildung TS.1

).

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.

2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die

höchste Position (

Abbildung RL.1

).

3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche

Oberfläche (der Bildschirm sollte auf eine um 50 mm erhöhte Fläche

gelegt werden, damit der Fuß bündig mit der Oberfläche des Tisches

abschließt, siehe

Abbildung S.1

).

4. Drücken Sie die „ “-Kennzeichnung mit dem Zeigefinger und schieben

Sie gleichzeitig die untere Abdeckung des Fußes (

Abbildung S.2

).

Heben Sie den Fuß jetzt an und entfernen Sie zunächst die untere

Abdeckung und anschließend die obere Abdeckung (

Abbildung S.3

).

Bringen Sie den Fuß wieder in seine ursprüngliche Position, lösen Sie

die 4 Schrauben, die den Monitor mit dem Fuß verbinden und heben Sie

den Fuß ab (

Abbildung S.4

).

03_German_innen

2/4/01, 3:39 pm

6

Deutsch-7

Deutsch

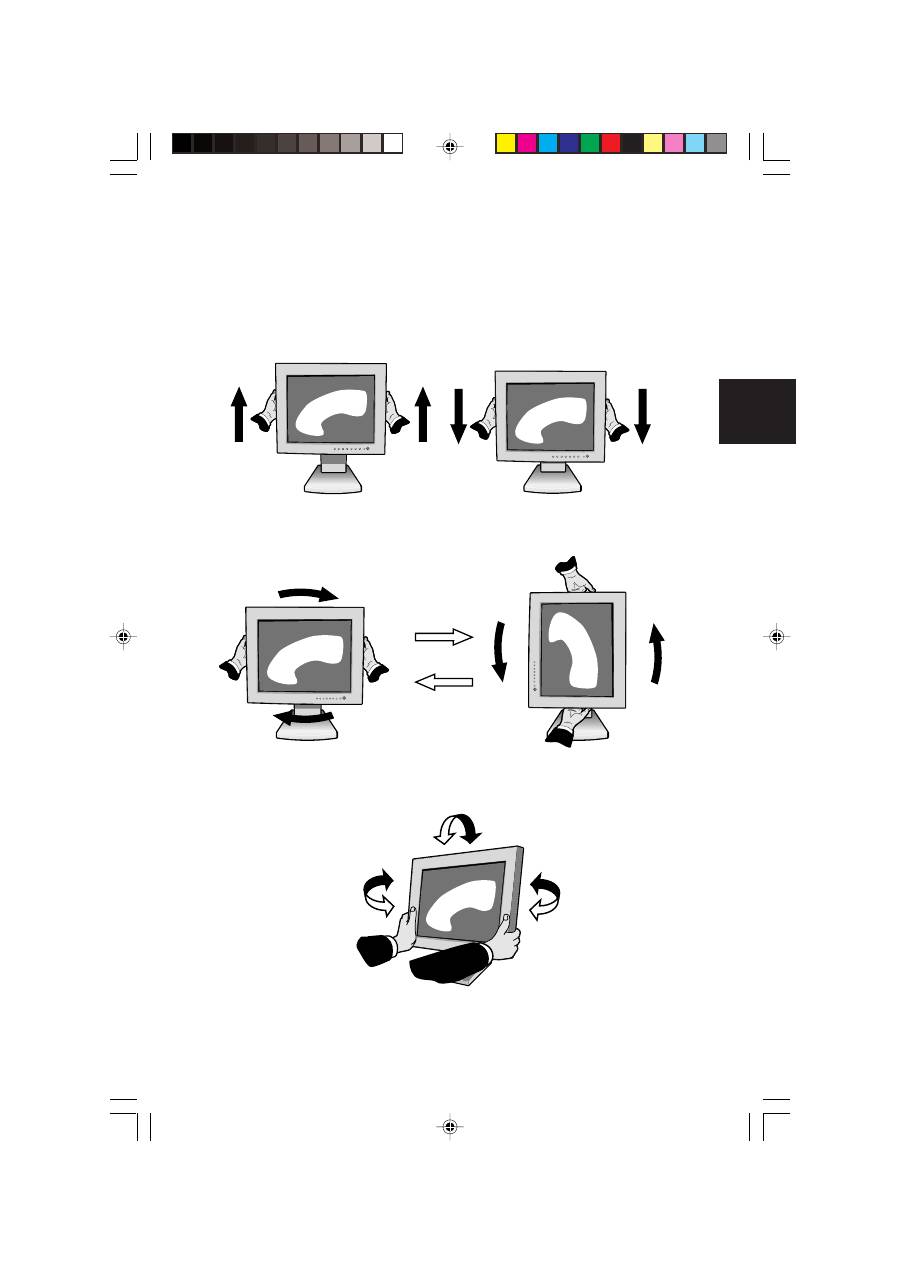

Abbildung RL.1

Abbildung R.1

Abbildung TS.1

5. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß

wieder anzubringen.

HINWEIS:

Verwenden Sie ausschließlich VESA-kompatible

Montagemethoden.

03_German_innen

2/4/01, 3:39 pm

7

Deutsch-8

Vorsicht:

Verwenden Sie die beigefügten Schrauben (4 Stück) für die

Montage. Die Sicherheitsvorschriften verlangen, dass der

Monitor an einem Tragarm montiert wird, der für das Gewicht

des Monitors ausreichend stabil ist.

Der LCD-Monitor darf nur auf einem zugelassenen Arm

montiert werden, der beispielsweise mit einem GS-Zeichen

versehen ist.

1

2

4

3

Abbildung S.1

Abbildung S.2

Abbildung S.3

Abbildung S.4
