Nec LCD1850X: Inicio rápido

Español-3

Español

Inicio rápido

Para conectar el monitor LCD MultiSync LCD a su sistema, siga estas

indicaciones:

1. Desconecte su ordenador.

2.

Para PC o Mac con salida digital DVI:

Conecte el cable de señal DVI-D

a DVI-D al conector de la tarjeta de visualización de su sistema

(

Figura A.1

). Apriete todos los tornillos.

Para PC con salida analógica:

Conecte el mini D-SUB de 15 clavijas

del cable de señal DVI-A al conector de la tarjeta de visualización de su

sistema (

Figura A.2

).

Para los Mac:

Conecte el adaptador de cable para Macintosh MultiSync

al ordenador (

Figura B.1

). Conecte el cable de señal del mini D-SUB de

15 clavijas al adaptador de cable para Macintosh de MultiSync

(

Figura B.1

).

NOTA:

Algunos sistemas Macintosh no necesitan adaptador de cable

para Macintosh.

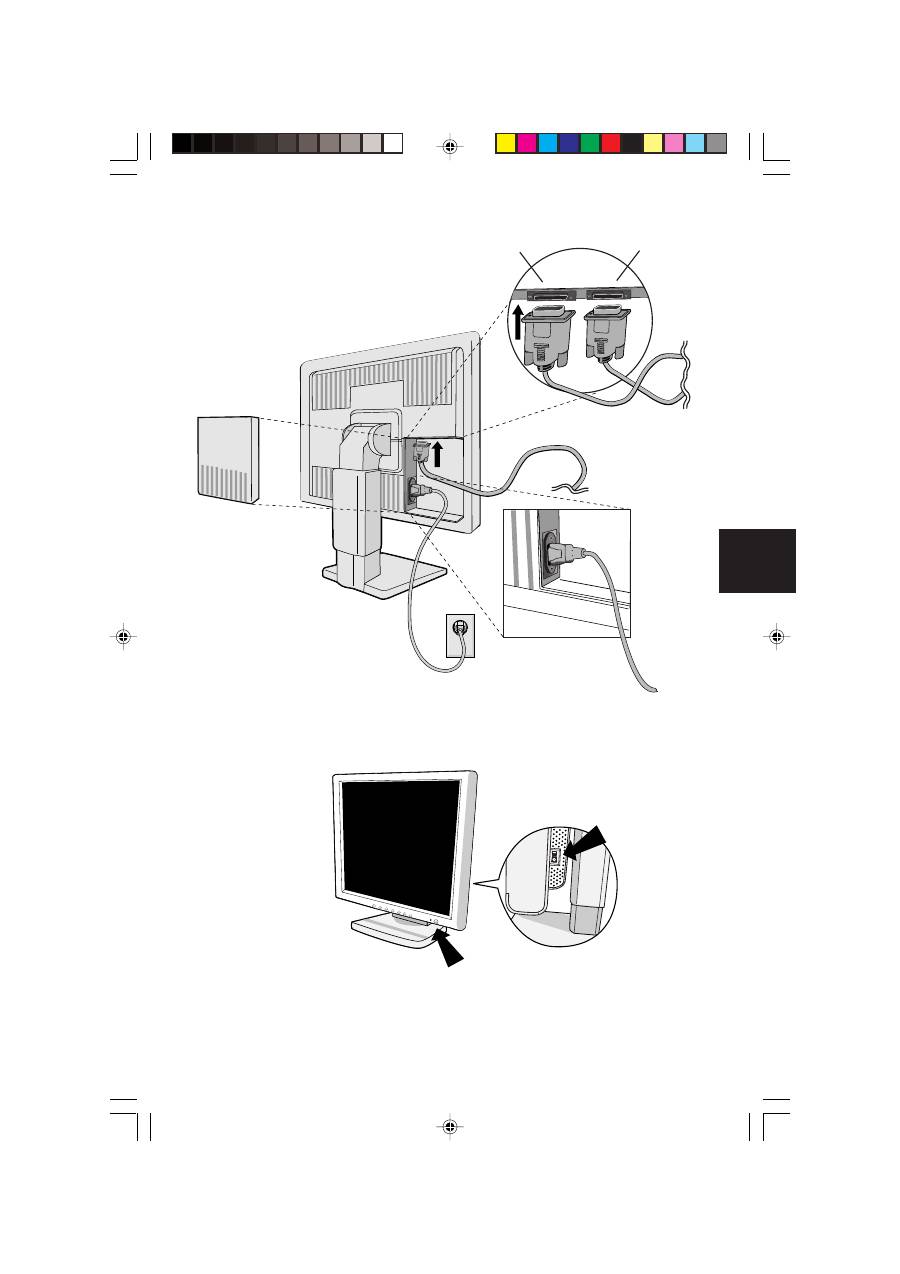

3. Retire el conducto del conector. Conecte el cable de señal DVI al

conector por la parte posterior del monitor. Coloque el cable de

señal de vídeo (

Figura C.1

).

Vuelva a colocar el conducto del conector.

NOTA:

Si los cables están mal conectados, es posible que haya errores

de funcionamiento, se deteriore la calidad de la imagen/los

componentes del módulo LCD o disminuya la vida útil del módulo.

4. Conecte un extremo del cable de potencia a la entrada de corriente

alterna en la parte trasera del monitor y el otro extremo a la toma de

corriente (

Figura D.1

).

NOTA:

Consulte el apartado Peligro de este manual para asegurarse de

que selecciona el cable de alimentación de corriente alterna

adecuado.

5. Compruebe que el interruptor de desconexión prolongada de la parte

derecha del monitor está en la posición ENCENDIDO. Encienda el

monitor y el ordenador con el botón de potencia (

Figura E.1

).

NOTA:

Hay dos interruptores: uno en la parte derecha y otro en la parte

frontal del monitor. NO los conecte/desconecte demasiado rápido.

05_spain_innen

2/4/01, 3:40 pm

3

Español-4

6. Para completar la configuración de su monitor MultiSync LCD, utilice los

siguientes controles de OSM:

• Auto Adjust Contrast - Contraste de auto ajuste- (sólo para entradas

analógicas)

• Auto Ajuste (sólo para entradas analógicas)

Consulte la sección de

Controles

de este manual del usuario si desea

obtener una descripción detallada de estos controles de OSM.

NOTA:

Si surgiera algún problema, consulte la sección

Solución de

problemas

de este manual del usuario.

NOTA:

Antes de instalar y utilizar este software, consulte el manual del

usuario del CD de software de instalación de NEC LCD.

Figura B.1

Adaptador de cable

para Macintosh

(no incluido)

Los Macintosh G3 y G4 no

necesitan adaptador de cable

para Macintosh.

Figura A.1

Figura A.2

05_spain_innen

2/4/01, 3:40 pm

4

Español-5

Español

Figura E.1

Figura D.1

Figura C.1

Entrada1

Entrada2

Interruptor de

desconexión

prolongada

Botón de potencia

05_spain_innen

2/4/01, 3:40 pm

5

Español-6

Cómo subir y bajar la pantalla del monitor

La pantalla del monitor se puede subir o bajar en el modo Portrait (vertical)

o Landscape (horizontal).

Para subir o bajar la pantalla, coloque una mano a cada lado del monitor y

súbala o bájela hasta conseguir la posición deseada (

Figura RL.1

).

Rotación de la pantalla

Antes de girar la pantalla, súbala al máximo para evitar golpearla contra la

mesa o pellizcarse los dedos.

Para subir la pantalla, coloque una mano a cada lado del monitor y súbala

hasta la máxima posición (

Figura RL.1

).

Para girar la pantalla, ponga una mano a cada lado de la pantalla y gírela en

el sentido de las agujas del reloj, para pasar del modo Landscape

(horizontal) al modo Portrait (vertical) o en el sentido contrario a las agujas

del reloj, para pasar del modo Portrait (vertical) al modo Landscape

(horizontal) (

Figura R.1

).

Para cambiar la orientación del menú OSM entre los modos vertical y

horizontal, pulse el botón RESET (Preajuste) si no aparece ningún menú de

OSM.

Bascular y oscilar

Sostenga la pantalla del monitor por ambos lados con las manos y ajuste la

inclinación y la orientación que desee (

Figura TS.1

).

Retire el soporte del monitor para el montaje

Para preparar el monitor para montajes alternativos:

1. Desconecte todos los cables.

2. Coloque una mano a cada lado del monitor y levántelo hasta alcanzar

la posición más alta (

Figura RL.1

).

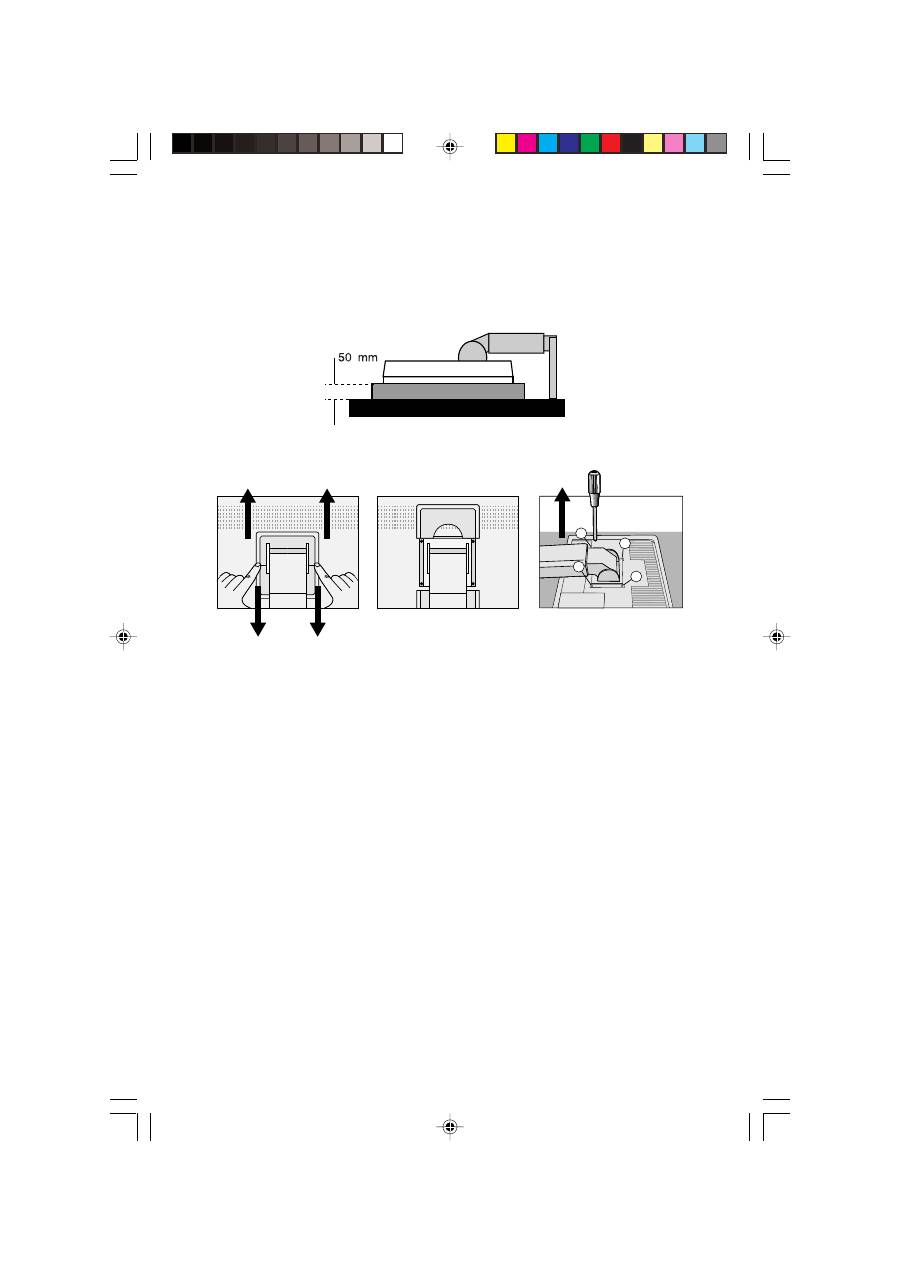

3. Coloque el monitor hacia abajo sobre una superficie no abrasiva (sitúe la

pantalla sobre una plataforma de 50 mm para que el soporte quede

paralelo a la superficie.) (

Figura S.1

).

4. Presione la zona “ ” con el dedo índice y, al mismo tiempo,

desplace la cubierta inferior del soporte. (

Figura S.2

)

A continuación, levante el soporte, retire la cubierta inferior del soporte y

después la superior. (

Figura S.3

)

Vuelva a colocar el soporte en su posición original, retire los 4 tornillos

que lo fijan al monitor y retire el conjunto del soporte. (

Figura S.4

)

05_spain_innen

2/4/01, 3:40 pm

6

Español-7

Español

Figura RL.1

Figura R.1

Figura TS.1

5. Repita el proceso en sentido inverso para volver a instalar el soporte.

NOTA:

Utilice sólo métodos de montaje alternativos compatibles

con VESA.

05_spain_innen

2/4/01, 3:40 pm

7

Español-8

Peligro:

Utilice para el montaje los tornillos (4) que se suministran con

el producto. Para cumplir las normas de seguridad, el monitor

debe estar montado a un brazo que garantice la estabilidad

necesaria teniendo en cuenta el peso del monitor.

El monitor LCD sólo se podrá utilizar con un brazo autorizado

(por ejemplo, de la marca GS).

1

2

4

3

Figura S.1

Figura S.2

Figura S.3

Figura S.4
