Nec LCD1850X: Краткое руководство поначалу работы

Русский-3

Ру

сский

Краткое руководство по началу работы

Чтобы подключить монитор MultiSync LCD к системе, выполните

следующие инструкции:

1. Отключите питание компьютера.

2.

Для компьютера PC или Macintosh с цифровым выходом DVI:

Подсоедините кабель видеосигнала DVI-D - DVI-D к разъему платы

видеоадаптера в компьютере (

Рисунок A.1

). Затяните все винты.

Для ПК с аналоговым выходом:

Подсоедините 15-штырьковый

миниразъем кабеля видеосигнала D-SUB - DVI-A к разъему платы

видеоадаптера в компьютере (

Рисунок A.2

).

Для Mac:

Подсоедините адаптер кабеля для MultiSync Macintosh

к компьютеру (

Рисунок B.1

). Подключите кабель видеосигнала с

15-тырьковым миниразъемом D-SUB к адаптеру кабеля для

MultiSync Macintosh (

Рисунок B.1

).

ПРИМЕЧАНИЕ.

Для некоторых компьютеров Macintosh адаптер кабеля

Macintosh не требуется.

3. Снимите крышку адаптера. Подсоедините кабель видеосигнала DVI к

разъему на задней панели монитора. Закрепите кабель видеосигнала

(

Рисунок C.1

).

Установите крышку адаптера.

ПРИМЕЧАНИЕ.

Неправильное подсоединение кабелей может привести

к неустойчивой работе, снизить качество изображения

на дисплее/повредить компоненты ЖКД модуля и/или

сократить срок службы модуля.

4. Подсоедините один конец кабеля питания к гнезду AC на задней

панели монитора, а другой - к розетке электропитания (

Рисунок D.1

).

ПРИМЕЧАНИЕ.

Чтобы правильно подобрать кабель питания

переменного тока, см. раздел Внимание

этого руководства.

5. Убедитесь, что выключатель с правой стороны монитора установлен в

положение ON (ВКЛ). Включите монитор с помощью кнопки питания

(

Рисунок E.1

) и компьютер.

ПРИМЕЧАНИЕ.

Имеются два выключателя: один с правой стороны и

второй на передней панели монитора. НЕ переключайте

выключатель слишком быстро.

10_russian_innen

2/4/01, 3:41 pm

3

Русский-4

6. Для завершения установки монитора MultiSync LCD используйте

следующие параметры OSM:

• Auto Adjust Contrast (Автонастройка контрастности) (только

аналоговый вход)

• Auto Adjust (Автонастройка) (только аналоговый вход)

Полное описание этих параметров OSM см. в разделе

Органы

управления

 этого руководства пользователя.

ПРИМЕЧАНИЕ.

В случае каких-либо неполадок обратитесь к разделу

Устранение неисправностей

 этого руководства

пользователя.

ПРИМЕЧАНИЕ.

Инструкции по установке и использованию этого

программного обеспечения см. в Руководстве

пользователя на установочном компакт-диске NEC LCD.

Рисунок B.1

Адаптер кабеля

для Macintosh (не

входит в комплект)

Для Macintosh G3 и G4 не

требуется адаптер кабеля

Macintosh

Рисунок A.1

Рисунок A.2

10_russian_innen

2/4/01, 3:41 pm

4

Русский-5

Ру

сский

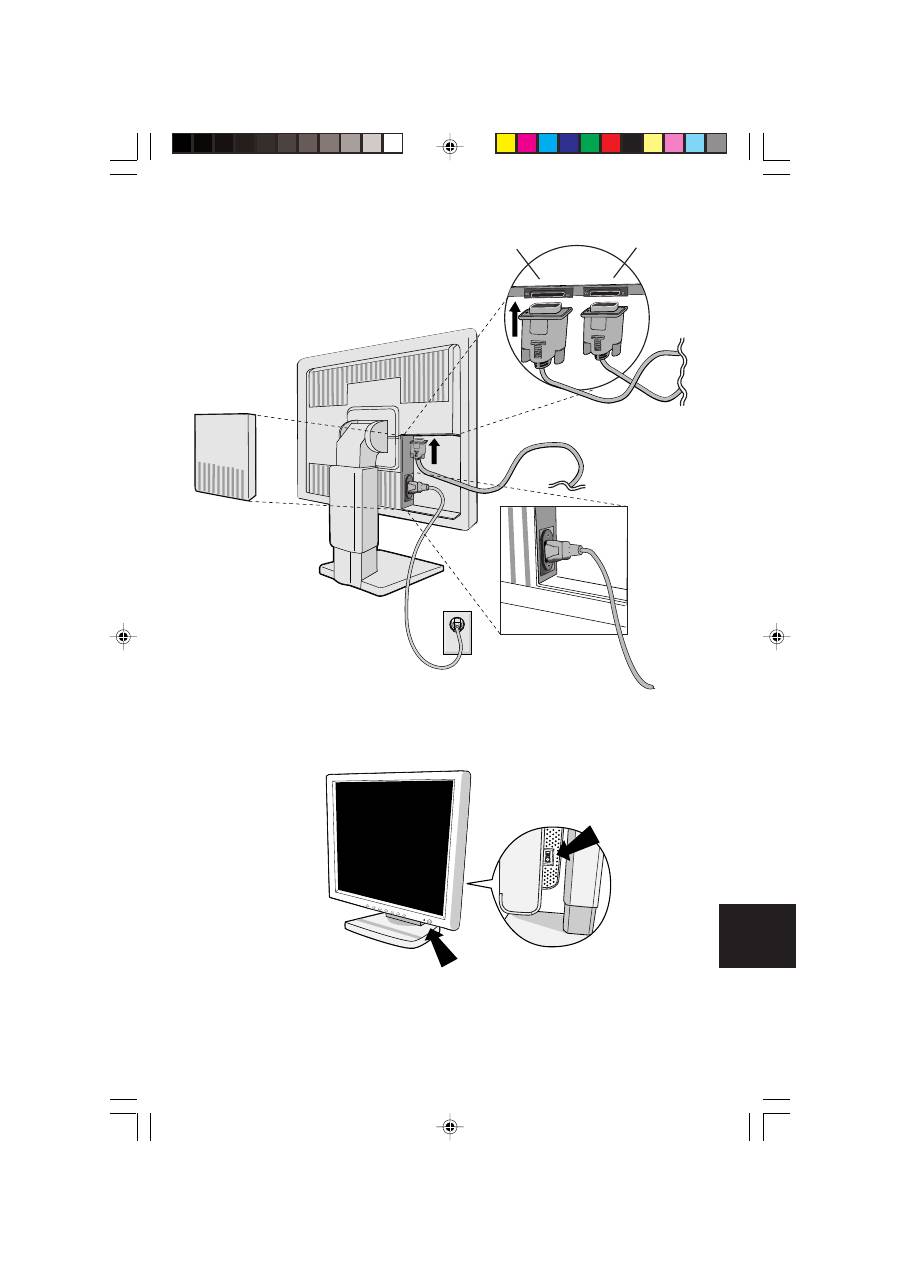

Рисунок D.1

Рисунок E.1

Рисунок C.1

Input1 (Вход1)

Input2 (Вход2)

Выключатель

Кнопка питания

10_russian_innen

2/4/01, 3:41 pm

5

Русский-6

Подъем и опускание экрана монитора

Монитор можно поднимать или опускать либо по вертикали, либо по

горизонтали.

Чтобы поднять или опустить экран, возьмите монитор с двух сторон и

поднимите или опустите на нужную высоту (

Рисунок RL.1

).

Поворот экрана

Перед поворотом экран необходимо поднять на максимальный уровень во

избежание соударения его со столом или защемления пальцев.

Чтобы поднять экран, возьмите монитор с двух сторон и поднимите его в

самое верхнее положение (

Рисунок RL.1

).

Чтобы повернуть экран, возьмите монитор с двух сторон и поверните его

по часовой стрелке для перевода из горизонтального положения в

вертикальное или против часовой стрелки для перевода из

вертикального положения в горизонтальное (

Рисунок R.1

).

Чтобы переключить ориентацию меню OSM для вертикального или

горизонтального положения монитора, нажмите кнопку RESET, когда

на экране отсутствует меню OSM.

Настройка шарнирной опоры

Установите требуемый наклон экрана монитора, держа его руками с

обеих сторон (

Рисунок TS.1

).

Отсоединение подставки монитора перед установкой

Чтобы подготовить монитор к установке в другом положении:

1. Отсоедините все кабели.

2. Возьмите монитор с двух сторон и поднимите его в самое верхнее

положение (

Рисунок RL.1

).

3. Положите монитор экраном вниз на неабразивную поверхность.

(Поместите экран на 50-мм платформу так, чтобы подставка была

параллельна поверхности платформы.) (

Рисунок S.1

).

4. Указательным пальцем нажмите на часть “ ” и одновременно

сдвиньте нижнюю крышку подставки (

Рисунок S.2

).

Далее поднимите подставку, снимите нижнюю крышку подставки, а

затем верхнюю крышку подставки (

Рисунок S.3

).

Верните подставку в исходное положение, отвинтите 4 винта,

крепящие монитор к подставке, и поднимите сборную подставку

(

Рисунок S.4

).

10_russian_innen

2/4/01, 3:41 pm

6

Русский-7

Ру

сский

Рисунок RL.1

Рисунок R.1

Рисунок TS.1

5. Повторите процесс в обратном порядке, чтобы снова подсоединить

подставку.

ПРИМЕЧАНИЕ.

Другие используемые методы установки должны

удовлетворять требованиям VESA.

10_russian_innen

2/4/01, 3:41 pm

7

Русский-8

Внимание.

При установке используйте прилагаемые винты (4 шт.).

В целях соблюдения правил безопасности монитор следует

устанавливать на кронштейне, обеспечивающем

необходимую устойчивость с учетом веса монитора.

ЖКД монитор следует использовать только с

предназначенным для него кронштейном (например,

марки GS).

1

2

4

3

Рисунок S.1

Рисунок S.2

Рисунок S.3

Рисунок S.4
