Enerpac XLP 25 ton: Instruktionsblad

25

Underlåtenhet  att  följa  nedanstående  försiktighetsuppmaningar

och varningar kan orsaka materiell skada och personskada.

En

FÖRSIKTIGHETSANVISNING

  används  för  att

indikera korrekta drifts- eller underhållsprocedurer och

praxis  för  att  undvika  skada  på,  eller  förstörelse  av

utrustning eller annat material.

En

VARNING

  indikerar  en  eventuell  fara  som  kräver

korrekta  procedurer  eller  praxis  för  att  undvika

personskada.

En

FARA

  används  endast  när  åtgärd  eller  brist  på

åtgärd  kan  orsaka  allvarlig  skada  eller  till  och  med

dödsfall.

VARNING:

 Bär korrekt personlig skyddsutrustning vid

arbete med hydraulisk utrustning.

VARNING:

 Håll dig på avstånd från laster som stöds

med hjälp av hydraulik. När en cylinder används som

lastlyftanordning,  skall  den  aldrig  användas  som

anordning för att hålla lasten. När lasten har lyfts eller

sänkts, skall den alltid blockeras mekaniskt.

VARNING:  ANVÄND  ENDAST  FASTA

BLOCK  FÖR  ATT  HÅLLA  LASTER.

  Välj

noggrant  ut  stål-  eller  träblock  som  har

kapacitet  för  att  stötta  lasten.  Använd

aldrig en hydraulisk cylinder som mellanlägg eller distansbricka

vid lyft- eller trycktillämpning.

FARA:

  Håll  händer  och  fötter  på  avstånd

från  cylinder  och  arbetsstycke  under  drift

för att undvika personskada.

VARNING:

  Överskrid  inte  utrustningens  märkdata.

Försök  aldrig  att  lyfta  en  last  som  väger  mer  än

cylinderns  kapacitet.  Överbelastning  leder  till  fel  på

utrustningen och möjlig personskada. Cylindrarna är

utformade för ett max. tryck på 700 bar. Anslut inte en domkraft

eller cylinder till en pump med en högre tryckklass.

Ställ  aldrig  avlastningsventilen  på  ett  högre  tryck  än

pumpens  högsta  angivna  tryck.  Högre  inställningar

kan leda till materiell skada och/eller personskada.

VARNING:

  Systemets  drifttryck  får  inte  överstiga

tryckklassificeringen  för  den  lägst  klassificerade

komponenten  i  systemet.  Montera  tryckmätare  i

systemet för att kontrollera drifttrycket. Den visar vad

som händer i systemet.

1.0 VIKTIGA MOTTAGNINGSINSTRUKTIONER

Undersök alla komponenter visuellt och leta efter transportskador.

Transportskador  täcks  inte  av  garantin.  Om  du  upptäcker

transportskador, skall du omedelbart meddela transportföretaget.

Transportföretaget  ansvarar  för  alla  reparations-  och

utbyteskostnader som härrör sig från skada

under transporten.

2.0 SÄKERHETSÅTGÄRDER

Läs  alla  instruktioner,  varningar  och  försiktighetsuppmaningar

noggrant. Följ alla säkerhetsåtgärder för att undvika personskada

eller  materiell  skada  under  systemdriften.  Enerpac  ansvarar

inte  för  materiell  skada  eller  personskada  som  uppstår  till  följd

av  osäker  produktanvändning,  brist  på  underhåll  eller  felaktig

produkt- och/eller systemanvändning. Kontakta Enerpac om du

är  osäker  på  säkerhetsåtgärder  och  funktioner.  Om  du  aldrig

utbildats på säkerhet rörande högtryckshydraulik, ska du kontakta

distributions- eller servicecentret för en kostnadsfri säkerhetskurs

för Enerpac-hydraulik.

XLP-seriens 25 tons verkstadspressar

Instruktionsblad

EIS 66.111-1

rev. O  02/2011

Reservdelsblad för denna produkt finns på Enerpacs webbplats www.enerpac.com

eller hos närmaste auktoriserade Enerpac servicecenter eller Enerpac försäljningskontor.

XLP-seriens  pressar  kan  ställas  upp  för  att  utföra  underhålls-  och

formningsarbeten.  Varje  press  levereras  med  cylinder,  slang,  kop-

plingar och pump. XLP-seriens pressar har en nedre bordlyftsenhet.

V-block som tillval för att underlätta placeringen av rör och stänger.

SE

SÄKERHETEN FRÄMST

26

3.1 Pressmontering

FARA:  Montera  pressen  säkert.  Ostadig  placering

kan orsaka att pressen välter, vilket leder till allvarlig

personskada eller materiell skada.

Om pressen skall monteras på golvet eller annan grundkonstruktion,

sänk pressbordet till de lägsta hålen innan du borrar och skruvar

fast den. Detta garanterar att pressen inte vrider sig och att bordet

är i linje med hålen i benen.

3.2 Hydrauliska anslutningar

1. Anslut

slangen/slangarna

 från

pumpen

 till

cylindern

2. Dra åt alla kopplingar och skruvförbindningar.

OBS:

  Använd  11/2  lindningar  av  Teflontape  på  NPTF-gängorna,

och  lämna  den  första  fullständiga  gängan  fri  från  tape  för  att

garantera  att  tape  inte  kommer  in  i  det  hydrauliska  system  och

orsakar läckage eller skada.

4.0 DRIFT/TRYCKA UT OCH TRYCKA IN CYLINDERN

VIKTIGT:

  Verkstadspressarnas  stommar  är  endast  konstruerade

för  pressning,  inte  för  dragning.  För  dragtillämpningar,  var  god

kontakta ENERPAC.

För  fullständiga  driftanvisningar,  se  instruktionsbladen  som

bifogades med varje pump och cylinder.

VIKTIGT:

  Det  är  ett  krav  att  operatören  förstår  alla  instruktioner,

säkerhetsföreskrifter,  försiktighetsanvisningar  och  varningar  helt

innan han/hon börjar använda denna kraftfulla utrustning. Kontakta

Enerpac vid frågor.

VARNING:

  När  du  använder  pressen,  kontrollera

alltid  att  stödbultarna  sitter  på  rätt  plats.

Underlåtenhet att sätta i dessa bultar vid användning

leder  till  skada  på  utrustningen  och  möjlig

personskada.  Insatsplattan  skall  vila  helt  på  stödbultarna

och  all  spänning  skall  avlägsnas  från  vinschkabeln  innan

cylindern används.

VAR  FÖRSIKTIG:

  Undvik  att  skada  den  hydrauliska

slangen.  Undvik  tvära  böjar  och  veck  när  du  drar

hydrauliska  slangar.  Användning  av  en  böjd  eller

veckad slang leder till ett kraftigt mottryck. Tvära böjar

och veck skadar slangens insida, vilket leder till fel på slangen i

förtid. Tappa inte tunga föremål på slangen. En kraftig stöt kan leda

till inre skador på slangfibrerna. Att applicera tryck på en skadad

slang kan leda till att den brister.

VIKTIGT:

  Lyft  inte  hydraulisk  utrustning  i  slangarna  eller

svängkopplingarna.  Använd  bärhandtaget  eller  andra  medel  för

säker transport.

VAR  FÖRSIKTIG:

  Håll  den  hydrauliska  utrustningen

borta från lågor och värme. För mycket hetta avhärdar

packningar och tätningar, vilket leder till vätskeläckage.

Värme  försvagar  även  slangmaterial  och  packningar.  Utsätt

inte utrustningen för temperaturer på 65 °C eller mer för optimal

prestanda. Skydda slangar och cylindrar från svetsloppor.

FARA:

 Handskas inte med trycksatta slangar. Läckande

olja under tryck kan tränga igenom huden och orsaka

allvarlig  skada.  Uppsök  läkare  omedelbart  om  olja

tränger in under huden.

VARNING:

  Använd  endast  hydrauliska  cylindrar  i

ett  kopplat  system.  Använd  aldrig  en  cylinder  med

kopplingar  som  inte  är  anslutna.  Om  cylindern  blir

extremt  överbelastad,  kan  komponenterna  haverera

katastrofalt och orsaka allvarlig personskada.

VARNING:

KONTROLLERA

ATT

UPPSTÄLLNINGEN  ÄR  STABIL  INNAN

DU  LYFTER  LASTEN.

  Cylindrar  skall

placeras på en plan yta som klarar lasten. Använd om tillämpligt

en  cylinderbas  för  ytterligare  stabilitet.  Svetsa  eller  ändra  inte

cylindern på annat sätt för att fästa en bas eller annat stöd.

Undvik

  situationer  där  laster  inte  är  direkt  centrerade  på

cylinderkolvstången.  Ej  centrerade  laster  medför  en  betydande

påfrestning  på  cylindrar  och  kolvstänger.  Dessutom  kan  lasten

glida  eller  ramla,  vilket  kan  leda  till  farliga  resultat.  Fördela

lasten  jämnt  över  hela  sadelytan.  Använd  alltid  en  sadel  för  att

skydda kolvstången.

VIKTIGT:

 Hydraulisk utrustning får endast servas av en kvalificerad

hydraulisk  tekniker.  Kontakta  det  auktoriserade  ENERPAC-

servicecentret i din region för reparationsservice. Använd endast

ENERPAC-olja för att inte häva garantin.

VARNING:

  Byt  omedelbart  ut  slitna  eller  skadade

delar  mot  originaldelar  från  ENERPAC.  Delar  av

standardkvalitet  kommer  att  gå  sönder  och  leda  till

personskada  och  materiell  skada.  ENERPAC-delarna

har  konstruerats  att  passa  ordentligt  och  klara  höga

belastningar.

3.0 MONTERING (Se Figur 1)

Artikel Beskrivning

Modellnummer/Delnummer

XLP256XA11G

1

Cylinder

RC256

2

Pump

XA11G

3

Slang

HC7210

4

Vinschsats

SPR54015035

5

Fästbult (x2)

BSS2219D

Figur 1, XLP 25 tons press

SE

VARNING: Montera ordentlig skyddsutrustning

(dvs. skyddsanordningar eller kontrollenheter)

som erfordras för den specifika användningen.

27

4.1 Handpumpar

Stäng  utlösningsventilen,  höj  och  sänk  därefter  pumphandtaget

för  att  trycka  ut  cylindern  till  önskad  slaglängd.  Öppna

utlösningsventilen för att trycka in cylindern.

4.2 Luftdrivna pumpar

Tryck ned pedalens trycksida för att aktivera gasregleringsspjället

och  trycka  ut  cylindern  till  önskad  slaglängd.  Tryck  på

utlösningspedalen för att dra in cylindern.

4.3 Luftborttagning

Med pumpen placerad högre än cylindern, tryck ut och in cylindern

flera  gånger  för  att  undvika  en  tryckökning.  Luftborttagningen

är  klar  när  cylinderrörelsen  är  jämn.  Läs  anvisningarna  som

levererades med pumpen och cylindern noggrant för detaljerade

procedurer för luftborttagning.

5.0 UNDERHÅLL OCH SERVICE

Undersök alla komponenter regelbundet för att upptäcka problem

som kräver underhåll och service.

1.  Byt skadade delar omedelbart

2.  Överskrid inte en oljetemperatur av 60 °C

3.  Håll alla hydrauliska komponenter rena

4.  Kontrollera  regelbundet  om  det  hydrauliska  systemet  har  lösa

anslutningar eller läcker

5.  Byt systemets hydraulolja enligt rekommendationerna i pumpens

instruktionsblad

6.  Kontrollera regelbundet pressens stomme för att vara säker på att

alla bultar är åtdragna och att delarna på stommen är oskadade.

Byt omgående slitna eller skadade delar mot originaldelar från

ENERPAC.

Hydraulisk  utrustning  får  endast  servas  av  en  kvalificerad

hydraulisk  tekniker.  Kontakta  närmaste  auktoriserade  ENERPAC-

servicecenter för reparation.

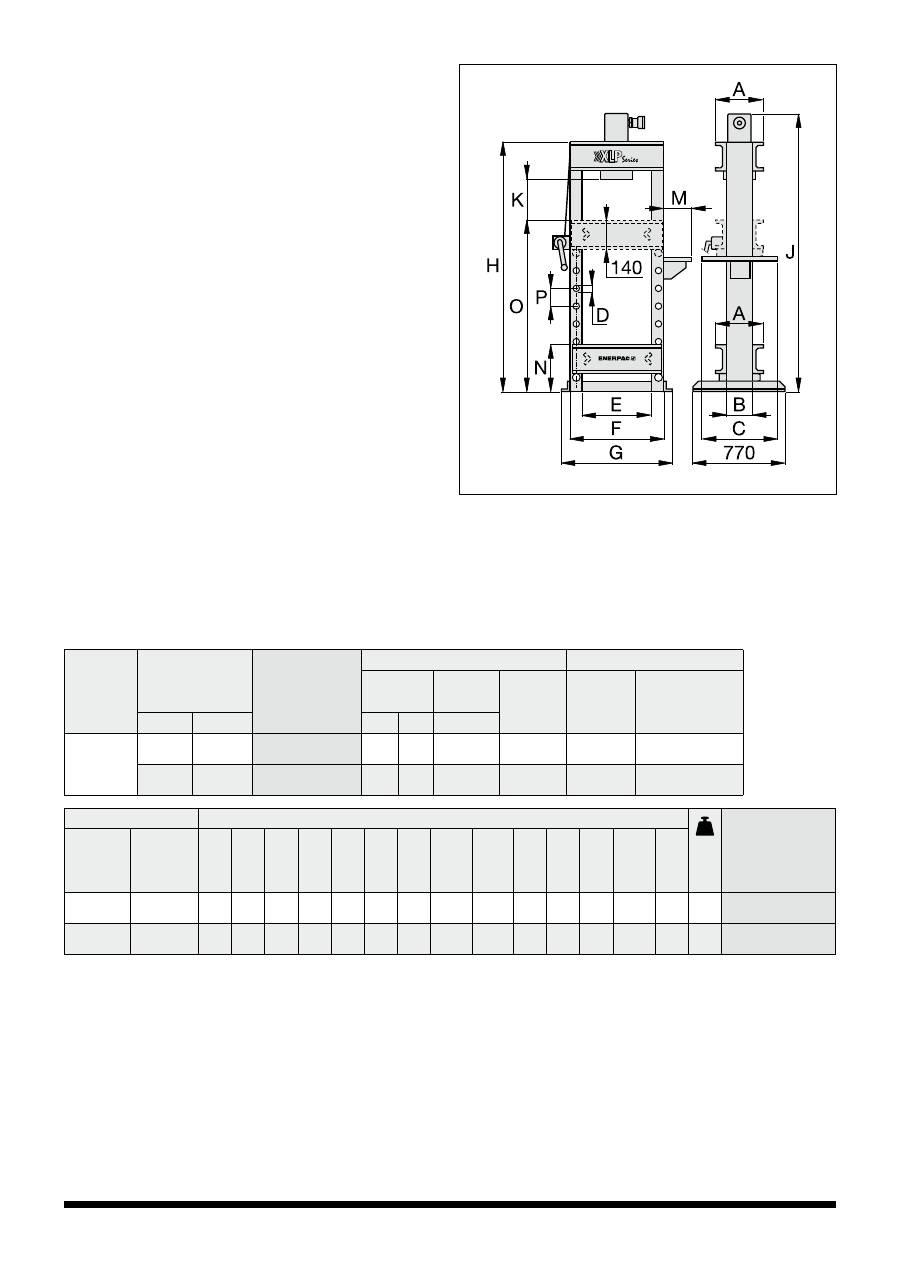

Hastighet (mm/s)**

Mått

(mm)

(kg)

Bänk-/

verkstadspress

Modellnummer

Snabb

Tryck ut

Vid

pressning

A

B

C

D

E

F

G

H

J

K

M

N

O

P

{3,4} **

{0,7} **

260 140 510 32 510 630 700 1622 1740 370 140 212 1070 122 165

XLP-256P392

10,0

1,3

260 140 610 32 510 630 700 1622 1740 370 323 212 1070 122 170

XLP-256XA11G

XLP 25 tons press

Press-

kapacitet

ton (kN)

Max.

Pressöppning

(mm)

Bänk-/

verkstadspress

Modellnummer

Kraftkälla

Cylinder

Pumptyp

Ventiltyp

Pumpens

modellnr.

Slaglängd

(mm)

Enkelverkande

cylinderns

modellnr.

Vertikalt

Horisontalt

Man.

Luft

Man.

25

 (232)

1225

510

XLP-256P392

•

-

•

P-392

158

RC-256

1225

510

XLP-256XA11G

-

•

•

XA-11G

158

RC-256

SE

28

För att garantin skall fortsätta att gälla, skall

produkterna inspekteras och repareras av ett

auktoriserat Enerpac-servicecenter

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Felsökningsguide

Problem

Möjlig orsak

Lösning

Cylindern trycks inte ut,

trycks ut långsamt eller

ryckvis.

1.  Oljenivån i pumpbehållaren är låg

2.  Utlösningsventilen är öppen

3.  Lös hydraulisk koppling

4.  Luft i systemet

5.  Cylinderkolvstången kärvar.

1.  Fyll på olja i pumpen

2.  Stäng pumpens utlösningsventil

3.  Kontrollera att alla kopplingar är helt åtdragna

4.  Avlägsna luft enligt avsnitt 4.3 Luftborttagning

5.  Kontrollera om cylindern är skadad. Låt en kvalicerad

tekniker serva cylindern.

Cylindern trycks ut, men

håller inte trycket.

1.  Läckande oljeanslutning

2.  Läckande tätningar

3.  Inre läcka i pump.

1.  Kontrollera att alla kopplingar är åtdragna

2.  Lokalisera läckan/läckorna och låt en kvalificerad hydraulisk

tekniker utföra en översyn

3.  Låt en tekniker serva pumpen.

Cylindern trycks inte

in, trycks in delvis eller

trycks in långsammare

än normalt.

1.  Utlösningsventilen stängd

2.  Pumpbehållaren överfylld

3.  Lös hydraulisk koppling

4.  Luft i systemet

5.  Cylinderindragningsfjädern defekt eller annan cylinderskada

6.  Ytterligare verktyg på cylinder för tungt.

1.  Öppna pumpens utlösningsventil

2.  Minska oljenivån till markeringen “full”

3.  Kontrollera att kopplingen/kopplingarna är helt åtdragna

4.  Avlägsna luft enligt avsnitt 4.3 Luftborttagning

5.  Låt en tekniker serva cylindern

6.  Avlägsna verktyg, kontrollera om cylindern är skadad.

SE
