Enerpac XLP 25 ton: Instruksjonsark

29

av  nedenstående  forsiktighetsregler  og  advarsler  kan  føre  til

ødeleggelse av utstyr og personskade.

OBS

  Brukes  til  å  indikere  korrekte  drifts-  eller

vedlikeholdsprosedyrer  og  fremgangsmåter  for

å  unngå  skade  på  eller  ødeleggelse  av  utstyr  eller

annen eiendom.

ADVARSEL

  Indikerer  en  mulig  fare,  som  krever

korrekte  prosedyrer  eller  fremgangsmåter  for  å

unngå personskade.

FARE

 Brukes kun når din handling eller mangel på

handling kan føre til alvorlig personskade eller død.

ADVARSEL:

  Bruk  passende  personlig  verneutstyr

ved betjening av hydraulisk utstyr.

ADVARSEL:

 Hold trygg avstand til last som holdes

oppe  av  hydraulikk.  En  sylinder  som  brukes  til

å  løfte  last,  må  aldri  brukes  til  holding  av  last.

Etter  at  lasten  er  hevet  eller  senket  må  den  alltid

blokkeres mekanisk.

ADVARSEL:  BRUK  KUN  STIVE  DELER

TIL  HOLDING  AV  LAST.

  Vær  nøye  med

utvelging  av  stål-  eller  treblokker  som  er

i  stand  til  å  holde  lasten.  Bruk  aldri  en

hydraulisk  sylinder  som  mellomlegg  eller  avstandsstykke  ved

løfte- eller pressearbeid.

FARE:

  For  å  unngå  personskade  må

hender  og  føtter  holdes  unna  sylinderen

og arbeidsstykket mens arbeidet pågår.

ADVARSEL:

  Overskrid  ikke  utstyrets  spesifiserte

verdier.  Prøv  aldri  å  løfte  en  last  som  veier  mer  en

det  som  er  sylinderens  kapasitet.  Overbelastning

fører  til  utstyrsfeil  og  mulig  personskade.

Sylindrene  er  konstruert  for  et  maksimumstrykk  på  700  bar.

En jekk eller sylinder må ikke koples til en pumpe med høyere

spesifisert trykk.

Innstill aldri sikkerhetsventilen på et høyere trykk enn

pumpens maksimumstrykk. Høyere innstillinger kan

føre til materialskade og/eller personskade.

ADVARSEL:

 Systemets driftstrykk må ikke overstige

spesifisert  trykk  for  den  delen  i  systemet  som

har  lavest  trykklassifisering.  Monter  manometre  i

systemet  for  å  overvåke  driftstrykket.  Da  har  du

oversikt over hva som skjer i systemet.

1.0 VIKTIG MOTTAKSKONTROLL

I

nspiser alle deler visuelt for å sjekke at de ikke er blitt skadd

under  transporten.  Transportskade  dekkes  ikke  av  garantien.

Ved  konstatering  av  transportskade  må  transportøren

øyeblikkelig  underrettes.  Transportøren  er  ansvarlig  for  alle

kostnader  forbundet  med  reparasjoner  og  utskiftninger  som

skyldes skade under transporten.

2.0 SIKKERHETSFORHOLD

Les  alle  instruksjoner,  advarsler  og  forsiktighetsregler  nøye.

Følg  alle  sikkerhetsinstruksjoner  for  å  unngå  personskade

eller  materialskade  ved  bruk  av  systemet.  Enerpac  kan  ikke

ta  ansvar  for  skade  på  materiell  eller  personer  som  følge  av

utrygg  bruk  av  produktet,  manglende  vedlikehold  eller  feil

betjening av produktet og/eller systemet. Kontakt Enerpac hvis

du  er  i  tvil  om  sikkerhetsregler  og  drift.  Hvis  du  aldri  har  fått

sikkerhetsopplæring relatert til høytrykkshydraulikk, ta kontakt

med  ditt  distribusjons-  eller  servicesenter  for  et  gratis  kurs

om sikker bruk av Enerpac hydraulikk. Manglende oppfølging

XLP-serien 25 tonn verkstedpresser

Instruksjonsark

EIS 66.111-1

rev. O  02/2011

Reservedelsark for dette produktet er tilgjengelig via Enerpacs hjemmeside www.enerpac.com,

eller via nærmeste autoriserte Enerpac-servicesenter eller Enerpac-salgskontor.

Pressene i XLP-serien kan oppstilles slik at de kan utføre vedlikeholds-

og  formingsoppgaver.  Hver  presse  leveres  med  sylinder,  slange,

kuplinger og pumpe. Pressene i XLP-serien har en løfte-innretning

for nedre pressebord. V-blokker (tilleggsutstyr) støtter arbeidsstykket

og gjør det enklere å posisjonere rør og stenger.

NO

SIKKERHET FREMFOR ALT

30

3.1 Montering av pressen

FARE:  Monter  pressen  på  sikker  måte.  Ustabil

plassering  kan  gjøre  at  pressen  velter  og

dette  kan  føre  til  alvorlig  personskade  eller

materialskade.

Hvis  pressen  skal  monteres  på  gulv  eller  annet  underlag,  må

nedre pressebord senkes til det nederste hullsettet før boring og

festing. Dette sikrer at pressen ikke vrir seg og at pressebordet

er i høyde med samtlige hullsett i bena.

3.2 Hydrauliske forbindelser

1. Kople

pumpeslangen(e)

 til

sylinderen

2. Stram alle kuplinger og fittings.

MERK:

  Bruk  11⁄2  runde  med  Teflontape  på  NPTF-gjengene.

La  den  første  hele  gjengen  være  helt  fri  for  tape  for  å  sikre

at  tapedeler  ikke  kommer  inn  i  det  hydrauliske  systemet  og

forårsaker lekkasje eller skade.

4.0  DRIFT  /  FREMKJØRING  OG  TILBAKETREKKING  AV

SYLINDEREN

VIKTIG:

  Rammene  på  verkstedpressen  er  kun  konstruert  for

pressing,  ikke  for  trekking.  For  arbeid  som  krever  trekking,

kontakt ENERPAC.

For  fullstendige  bruksanvisninger  se  bruksanvisningene  som

følger med alle pumper og sylindere.

VIKTIG:

  Det  er  et  krav  at  operatøren  fullt  ut  forstår  alle

instruksjoner,  sikkerhetsforskrifter,  forsiktighetsregler  og

advarsler  før  han/hun  begynner  å  bruke  dette  svært  kraftige

utstyret. Ved tvil, ta kontakt med Enerpac.

ADVARSEL:

 Kontroller alltid at støtteboltene er riktig

plassert når pressen er i drift. Feilaktig plassering av

disse boltene under bruken fører til materialskade og

mulig personskade. Pressens arbeidsbord må hvile

helt på støtteboltene og vinsjkabelen må være helt spenningsfri

før sylinderen brukes.

OBS:

  Unngå  å  skade  hydraulikkslangen.  Unngå

sterk  bøy  eller  knekk  på  hydrauliske  slanger  som

legges ut.  Bruk av en slange med bøy eller knekk

gir  kraftig  mottrykk.  Sterk  bøy  eller  knekk  skader

slangen innvendig og reduserer dens levetid.

Slipp  ikke  tunge  gjenstander  på  slangen.  Kraftige  støt  kan  gi

indre  skader  på  slangens  metalltråder.  En  skadd  slange  som

utsettes for trykk kan revne.

VIKTIG:

  Løft  ikke  hydraulisk  utstyr  ved  hjelp  av  slanger  eller

kuplinger. Bruk bærehåndtaket eller andre sikre transportmåter.

OBS:

 Hold hydraulisk utstyr unna flammer og varme.

For  sterk  varme  gjør  pakninger  og  forseglinger

myke  og  gir  væskelekkasjer.  Varme  gjør  også

slangemateriale  og  pakninger  myke.  For  optimal

ytelse  må  utstyret  ikke  utsettes  for  temperaturer  over  65°C.

Beskytt slanger og sylindere mot sveisesprut.

FARE:

  Håndter  ikke  trykksatte  slanger.  Olje  under

trykk  kan  lekke  og  trenge  gjennom  huden,  noe

som  kan  føre  til  alvorlig  personskade.  Oppsøk

umiddelbart lege hvis olje trenger inn under huden.

ADVARSEL:

  Bruk  hydrauliske  sylindere  kun  i  et

koplet system. Bruk aldri en sylinder med kuplinger

som  ikke  er  tilkoplet.  Hvis  sylinderen  blir  ekstremt

overbelastet,  kan  det  oppstå  katastrofale  feil  på

delene og dette kan føre til alvorlig personskade.

ADVARSEL:

KONTROLLER

AT

OPPSTILLINGEN ER STABIL FØR LAST

LØFTES.

  Sylindere  må  plasseres  på  et

flatt  underlag  som  tåler  vekten.  Hvis  det

er mulig, bør sylinderen ha en fotplate for ekstra stabilitet. Ikke

sveis på eller foreta andre endringer av sylinderen for å feste

den til en fotplate eller annen støtte.

Unngå

  situasjoner  der  last  ikke  er  direkte  sentrert  på

sylinderstempelet.  Belastning  utenfor  sentrum  utgjør  en  stor

belastning for sylindere og stempler. I tillegg kan lasten gli eller

falle, noe som kan innebære stor fare.

Fordel vekten jevnt over hele trykkhodets overflate. Bruk alltid

et trykkhode for å beskytte stempelet.

VIKTIG:

  Service  på  hydraulisk  utstyr  må  kun  utføres  av  en

kvalifisert hydraulikktekniker. For service og reparasjon kontakt

et autorisert ENERPAC servicesenter i ditt område. Av hensyn

til garantien bør det kun brukes ENERPAC olje.

ADVARSEL:

 Slitte eller defekte deler må umiddelbart

skiftes  ut  med  originale  ENERPAC  reservedeler.

Uoriginale deler kan ødelegges og skade personer

og eiendom. ENERPAC deler er konstruert slik at de

passer helt og tåler høy belastning.

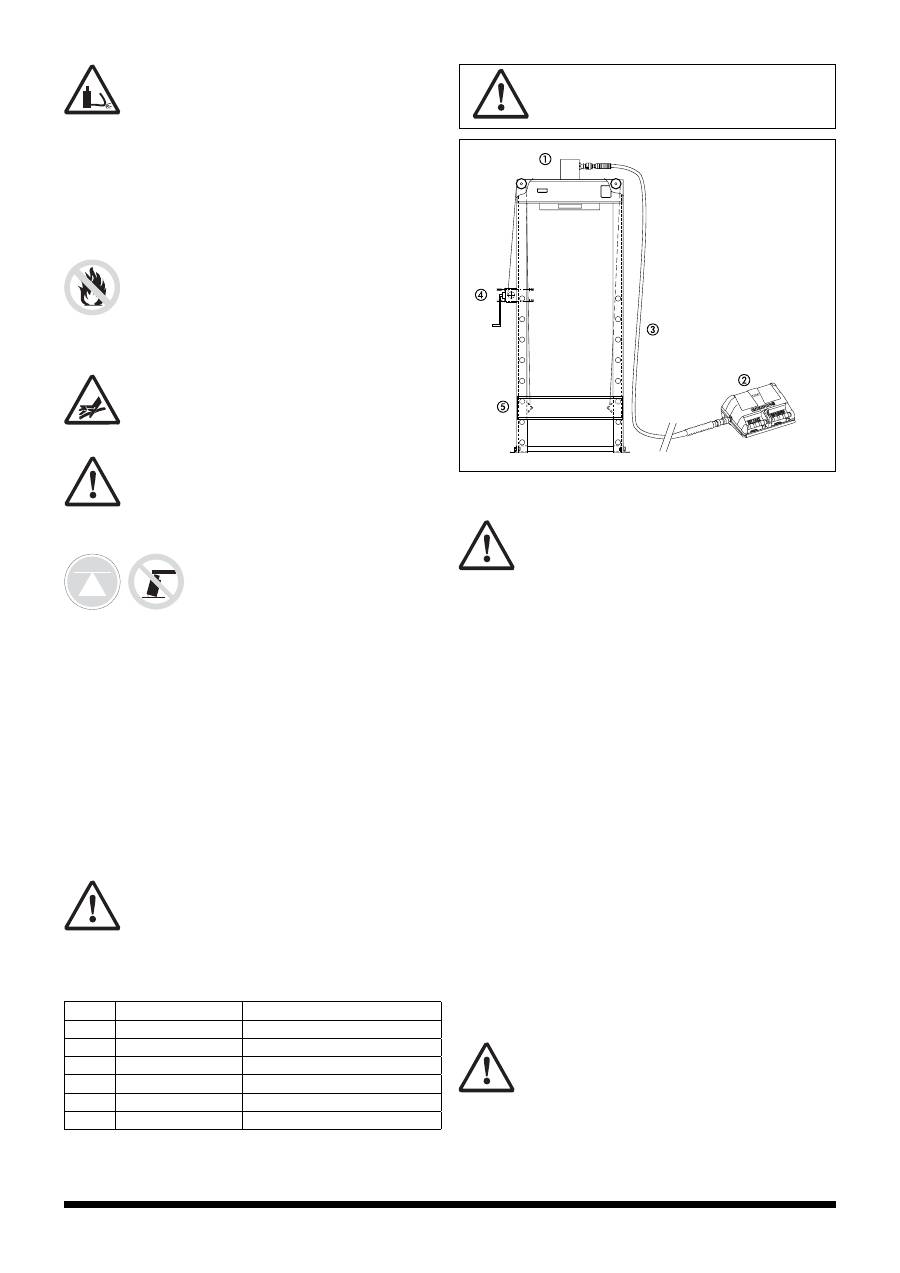

3.0 INSTALLASJON (Se figur 1)

Artikkel Beskrivelse

Modellnummer / delenummer

XLP256XA11G

1

Sylinder

RC256

2

Pumpe

XA11G

3

Slange

HC7210

4

Vinsjsett

SPR54015035

5

Festebolt (2 stk.)

BSS2219D

Figure1, XLP 25 tonn presse

NO

ADVARSEL: Monter passende sikkerhetsutstyr

(som verneinnretninger eller kontrollenheter)

slik dette er påkrevd for dine konkrete arbeidsoppgaver.

31

4.1 Håndpumper

Lukk ventilrattet håndfast og pump med håndtaket for å kjøre

sylinderen  frem  til  ønsket  slaglengde.  Åpne  ventilrattet  for  å

trekke tilbake sylinderen.

4.2 Pneumatiske pumper

Trykk  ned  pumpenpedalen  merket  ”Pressure”  og  kjør  frem

sylinderen  til  ønsket  slaglengde.  Trykk  ned  pedalen  merket

”Release” for å trekke sylinderen tilbake.

4.3 Utlufting

Plasser pumpen høyere enn sylinderen og kjør sylinderen frem

og trekk den tilbake flere ganger ganger, men unngå trykkøkning.

Utluftingen  er  ferdig  når  sylinderen  beveger  seg  jevnt  ut  og

inn uten rykk. For en detaljert beskrivelse av luftfjerningen les

veiledningen som følger med pumpen og sylinderen.

5.0 VEDLIKEHOLD OG SERVICE

Inspiser regelmessig alle delene for å oppdage problemer som

krever vedlikehold og service.

1.  Skift øyeblikkelig ut defekte deler

2.  Ikke la oljetemperaturen overskride 60°C

3.  Hold alle hydrauliske deler rene

4.  Kontroller med jevne mellomrom at det hydrauliske systemet

ikke har løse forbindelser eller lekker

5.  Skift ut hydraulikkoljen i systemet i henhold til anbefalingene

på instruksjonsarket

6.  Kontroller  regelmessig  presserammen  for  å  være  sikker  på

at boltene er strammet og at rammedelene er uskadd. Slitte

eller  defekte  deler  må  umiddelbart  skiftes  ut  med  originale

Enerpac reservedeler.

Service  på  hydraulisk  utstyr  må  kun  utføres  av  en  kvalifisert

hydraulikktekniker. For reparasjon kontakt et autorisert Enerpac

service senter.

Hastighet

(mm/s) **

Dimensjoner

(mm)

(kg)

Presse

Modellnummer

Rask

Fremkjøring

Pressing

A

B

C

D

E

F

G

H

J

K

M

N

O

P

{3,4} **

{0,7} **

260 140 510 32 510 630 700 1622 1740 370 140 212 1070 122 165

XLP-256P392

10,0

1,3

260 140 610 32 510 630 700 1622 1740 370 323 212 1070 122 170

XLP-256XA11G

XLP 25 tonn presse

Kapasitet

presse

Tonn (kN)

Maksimal

lysåpning

(mm)

Presse

Modellnummer

Strømkilde

Sylinder

Pumpetype

Ventiltype

Pumpe

modellnr.

Slaglengde

(mm)

Enkeltvirkende

sylinder

modell nr.

Vertikal

Horisontal

Man.

Luft

Man.

25

 (232)

1225

510

XLP-256P392

•

-

•

P-392

158

RC-256

1225

510

XLP-256XA11G

-

•

•

XA-11G

158

RC-256

NO

32

For at garantien fortsatt skal gjelde,

må produktene inspiseres og repareres av et

autorisert Enerpac service senter.

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Feilsøking

Problem

Mulige årsaker

Løsning

Sylinderen kjøres ikke

frem, kjøres langsomt

eller rykkvis frem.

1.  Lavt oljenivå i pumpetanken

2.  Avlastningsventilen er åpen

3.  Løs hydraulisk kupling

4.  Luft i systemet

5.  Sylinderstempelet sitter fast.

1.  Fyll olje på pumpen

2.  Steng pumpens avlastningsventil

3.  Kontroller at alle kuplinger er trukket helt til

4.  Fjern luft i henhold til §4.3 Fjerne luft

5.  Kontroller om sylinderen er skadd. La en kvalifisert

hydraulikktekniker utføre service på sylinderen.

Sylinderen kjøres frem,

men holder ikke på

trykket.

1.  Lekkende oljeforbindelse

2.  Lekkende tetning

3.  Indre lekkasje i pumpen.

1.  Kontroller at alle forbindelser er strammet til

2.  Lokaliser lekkasje(r) og la en kvalifisert hydraulikktekniker

utføre service på utstyret

3.  La en kvalifisert hydraulikktekniker utføre service

på pumpen.

Sylinderen trekkes ikke

tilbake, trekkes delvis

tilbake eller trekkes

langsommere tilbake

enn normalt.

1.  Avlastningsventilen er lukket

2.  Pumpetanken er overfylt

3.  Løs hydraulisk kupling

4.  Luft i systemet

5.  Sylinderens returfjær er defekt eller annen sylinderskade

6.  Ekstra verktøy på sylinderen er for tungt.

1.  Åpne pumpens avlastningsventil

2.  Tapp av olje til nivået er ved merket ”fullt”

3.  Kontroller at alle kuplinger er trukket helt til

4.  Fjern luft i henhold til §4.3 Fjerne luft

5.  La en kvalifisert hydraulikktekniker utføre service

på sylinderen

6.  Fjern verktøy, kontroller at sylinderen ikke er skadd.

NO
