Enerpac XLP 25 ton: Foglio di istruzioni

13

ATTENZIONE

 si usa per indicare procedure e pratiche di

funzionamento  o  di  manutenzione  corrette  per  prevenire

danni o la distruzione dell’attrezzatura o altri danni materiali.

AVVERTENZA

 indica un pericolo potenziale che richiede

l’adozione  di  procedure  e  pratiche  corrette  per  evitare

lesioni alle persone.

PERICOLO

  viene  usato  solo  quando  una  determinata

azione  o  la  sua  mancata  esecuzione  può  causare  gravi

danni o persino la morte.

ATTENZIONE:

 Indossare indumenti appropriati quando si

lavora con attrezzatura idraulica.

ATTENZIONE:

Tenere le distanze da carichi supportati con

sistemi idraulici. Un cilindro, se usato come strumento di

sollevamento,  non  dovrebbe  essere  mai  utilizzato  come

uno strumento di tenuta del carico. Una volta abbassato

o sollevato il carico, questo deve essere bloccato meccanicamente.

ATTENZIONE:  UTILIZZARE  SOLO  PEZZI

RIGIDI  PER  SOSTENERE  I  CARICHI.

Selezionare  blocchi  di  acciaio  o  di  legno  in

grado di supportare il carico. Non usare mai un

cilindro idraulico come cuneo o spaziatore in nessuna applicazione di

sollevamento o di pressione.

PERICOLO:

 Per evitare lesioni personali tenere

mani e piedi lontani dal cilindro e dal pezzo in

lavorazione durante il funzionamento.

ATTENZIONE:

 Non superare i valori normali dell’attrezzo.

Non tentare di sollevare un carico che pesa più della forza

del  cilindro.  Il  sovraccarico  causa  danni  all’attrezzatura

e  eventuali  lesioni  personali.  I  cilindri  sono  progettati

per sopportare una pressione massima di 700 bar. Non collegare un

martinetto  o  un  cilindro  ad  una  pompa  con  una  pressione  nominale

superiore.

Non impostare la valvola regolatrice di pressione ad una

pressione superiore alla pressione nominale massima della

pompa.  Le  impostazioni  superiori  possono  creare  danni

alle attrezzature e/o lesioni personali.

ATTENZIONE:

  La  pressione  operativa  di  sistema  non

deve eccedere la pressione nominale del componente con

la  pressione  nominale  più  bassa  nel  sistema.  Installare  i

manometri  nel  sistema  per  monitorare  la  pressione  di

esercizio.  Questo  fornisce  una  chiara  visione  di  ciò  che  accade  nel

sistema.

11.0 ISTRUZIONI IMPORTANTI AL RICEVIMENTO

Ispezionare a vista tutti i componenti per eventuali danni di trasporto.

Questo  tipo  di  danno  non  è  coperto  da  assicurazione.  In  caso  di

danni di trasporto, notificarli subito al trasportatore. Il trasportatore è

responsabile per tutti i costi di riparazione e sostituzione derivanti da

danno durante il trasporto.

2.0 ISTRUZIONI RIGUARDANTI LA SICUREZZA

Leggere  attentamente  tutte  le  istruzioni,  avvertenze  e  precauzioni.

Seguire tutte le precauzioni di sicurezza per evitare danni alle persone

o  alle  cose  durante  il  funzionamento  del  sistema.  Enerpac  non  sarà

responsabile per i danni o lesioni derivanti da un utilizzo del prodotto

non conforme alle istruzioni di sicurezza, o dalla mancata manutenzione

o  da  un  utilizzo  e/o  azionamento  scorretto  del  prodotto.  Contattare

Enerpac in caso di dubbi sulle precauzioni e le operazioni di sicurezza.

Se non si ha mai seguito un addestramento relativo alla sicurezza con

i sistemi idraulici ad alta pressione, rivolgersi al proprio rivenditore o

centro di servizio Enerpac per un corso gratuito sulla sicurezza con i

sistemi  idraulici.  La  mancata  osservanza  dei  seguenti  avvertimenti  e

precauzioni può causare danni alle attrezzature e lesioni personali.

Presse Serie XLP da 25 ton per officina

Foglio di istruzioni

EIS 66.111-1

rev. O  02/2011

Le schede delle parti di ricambio per questo prodotto sono disponibili dal sito web di Enerpac www.enerpac.com,

o presso il Centro di Assistenza Autorizzato Enerpac o il rappresentante Enerpac più vicino.

Le presse serie XLP possono essere impostate per eseguire operazioni

di manutenzione e di manipolazione. Ogni pressa è fornita completa

di cilindro, tubo flessibile, attacchi e pompa. La serie XLP include un

sollevatore del pianale inferiore. I blocchi prismatici a V di supporto

per facilitare il posizionamento di tubi e barre sono opzionali.

IT

SICUREZZA IN PRIMO LUOGO

14

3.1 Fissaggio della pressa

PERICOLO:  Fissare  la  pressa  saldamente.  Un

posizionamento instabile può causarne il ribaltamento

con  conseguenti  gravi  danni  alle  attrezzature  e  alle

persone.

Se la pressa viene fissata al suolo o ad altre basi, abbassare il pianale

fino alla posizione più bassa prima di eseguire i fori e di fissarla con

i bulloni. In tal modo si è sicuri che la pressa non si muoverà e che il

pianale sarà in linea con i set di fori dei supporti laterali.

3.2 Collegamenti idraulici

1. Collegare il/i

Tubi flessibili

 dalla

Pompa

 al

Cilindro

2. Serrare tutti gli attacchi e fissaggi.

NOTA:

 Utilizzare 1 giro e 1⁄2 di nastro Teflon sui filetti NPTF, lasciando

il primo filetto completamente libero dal nastro in modo che i pezzi di

nastro non entrino nel sistema idraulico causando perdite o danni.

4.0 FUNZIONAMENTO/ESTENSIONE E RITORNO DEL CILINDRO

IMPORTANTE:

  Il  telaio  delle  presse  da  officina  è  progettato

esclusivamente  per  operazioni  di  pressatura  e  non  per  operazioni  di

trazione. Per applicazioni di trazione, contattare ENERPAC.

Per  istruzioni  di  funzionamento  complete  fare  riferimento  ai  fogli  di

istruzioni allegati alla pompa e cilindro.

IMPORTANTE:

 È obbligatorio che l’operatore abbia compreso a fondo

tutte le istruzioni, le norme di sicurezza, le precauzioni e le avvertenze

prima  di  apprestarsi  ad  azionare  qualunque  attrezzatura  ad  alta

potenza come questa. In caso di dubbi, contattare Enerpac.

ATTENZIONE:

  Quando  si  mette  in  funzione  la  pressa,

assicurarsi  che  i  perni  di  supporto  siano  nella  posizione

corretta.  Il  mancato  inserimento  di  tali  perni  durante

l’utilizzo  può  causare  danni  alle  attrezzature  ed

eventualmente lesioni personali. Prima di mettere in funzione il cilindro,

il piano di appoggio deve essere completamente appoggiato ai perni di

supporto e non vi deve essere alcuna tensione sul cavo del verricello.

4.1 Pompe manuali

Chiudere la valvola di scarico, quindi sollevare ed abbassare la leva

della  pompa  per  estendere  il  cilindro  alla  corsa  desiderata.  Per  far

ritornare il cilindro, aprire la valvola di scarico.

ATTENZIONE:

  Evitare  di  danneggiare  il  tubo  flessibile

idraulico. Evitare piegature o strozzature dei tubi flessibili

durante il posizionamento. L’utilizzo di tubi flessibili piegati

o  schiacciati  può  causare  pressioni  di  ritorno  elevate.

Curvature eccessive e strozzature possono danneggiare le condutture

interne e causare guasti prematuri. Evitare che oggetti pesanti cadano

sul  tubo  flessibile.  Un  impatto  acuto  può  causare  danni  interni  alla

struttura dei cavi del tubo flessibile. L’applicazione di pressione su un

tubo flessibile danneggiato può causarne la rottura.

IMPORTANTE:

 Non sollevare l’attrezzatura idraulica dai tubi flessibili

o dagli attacchi girevoli. Utilizzare invece la maniglia di trasporto o altri

mezzi di trasporto sicuri.

ATTENZIONE:

  Tenere  l’attrezzatura  idraulica  lontano

dalle fiamme e dal calore. Un calore eccessivo scioglie gli

attacchi e i sigilli e può comportare fuoriuscite di liquido. Il

calore indebolisce inoltre i materiali e gli attacchi del tubo

flessibile.  Per  prestazioni  ottimali,  non  esporre  le  apparecchiature  a

temperature superiori a 65°C. Proteggere i tubi flessibili e i cilindri da

faville di saldatura.

PERICOLO:

 Non maneggiare tubi flessibili sotto pressione.

L’olio sotto pressione fuoriuscito può penetrare nella pelle

e causare lesioni gravi. In caso di iniezione sottocutanea di

olio, rivolgersi ad un medico immediatamente.

ATTENZIONE:

  Utilizzare  i  cilindri  idraulici  in  un  sistema

collegato.  Non  utilizzare  mai  un  cilindro  con  gli  attacchi

scollegati.  Se  il  cilindro  è  sovraccarico,  i  componenti

possono  cedere  improvvisamente  causando  gravi  lesioni

alle persone.

ATTENZIONE:  ASSICURARSI  CHE  IL

SUPPORTO  SIA  STABILE  PRIMA  DI

SOLLEVARE  UN  CARICO.

  I  cilindri  devono

essere posizionati su una superficie in grado di

supportare il carico. Al caso, utilizzare la base

di un cilindro per maggiore stabilità. Non saldare o modificare altrimenti

il cilindro per attaccarvi una base o altro supporto.

Evitare

 situazioni in cui i carichi non sono direttamente bilanciati sul pistone

del cilindro. Carichi sbilanciati esercitano una forza notevole sui cilindri e

sui pistoni. Inoltre, il carico potrebbe scivolare o cadere con conseguenze

potenzialmente  pericolose.  Distribuire  il  carico  in  modo  uniforme

sull’intera  superficie  della  sede.  Utilizzare  sempre  una  sede  per

proteggere il pistone.

IMPORTANTE:

 L’attrezzatura idraulica deve essere riparata solo da un

tecnico idraulico qualificato. Per il servizio di riparazione, contattare il

Centro di assistenza ENERPAC autorizzato più vicino. Per mantenere

la garanzia, utilizzare solo olio ENERPAC.

ATTENZIONE:

 Sostituire immediatamente le parti usurate

o danneggiate con parti originali ENERPAC. Parti di qualità

standard potrebbero rompersi e causare lesioni personali

e danni materiali. I ricambi ENERPAC sono progettati per

adattarsi perfettamente e per resistere ad alti carichi.

3.0 INSTALLAZIONE (Vedere Figura 1)

Voce Descrizione

Numero modello / parte

XLP256XA11G

1

Cilindro

RC256

2

Pompa

XA11G

3

Tubo flessibile

HC7210

4

Kit verricello

SPR54015035

5

Perno per il piano di appoggio (x2) BSS2219D

Figura 1, Pressa XLP da 25 ton

IT

ATTENZIONE: Installare l’attrezzatura di sicurezza

adeguata (per es. protezioni e dispositivi di controllo)

come richiesto per l’applicazione specifica.

15

4.2 Pompe ad aria

Premere  il  lato  pressione  del  pedale  per  attivare  l’acceleratore  ed

estendere il cilindro alla corsa desiderata. Per far ritornare il cilindro,

premere il rilascio.

4.3 Scarico dell’aria

Con  la  pompa  posizionata  più  in  alto  del  cilindro,  estendere  e  far

ritornare  il  cilindro  diverse  volte  evitando  accumuli  di  pressione.

Lo  scarico  dell’aria  è  completo  quando  il  movimento  del  cilindro  è

uniforme. Leggere attentamente le istruzioni allegate alla pompa e al

cilindro per maggiori dettagli sullo scarico dell’aria.

5.0 MANUTENZIONE E RIPARAZIONE

Ispezionare regolarmente tutti i componenti per individuare problemi

che richiedono manutenzione o riparazione.

1.  Sostituire le parti danneggiate immediatamente

2.  Non superare la temperatura massima dell’olio (60°C)

3.  Tenere tutti i componenti idraulici puliti

4.  Controllare  periodicamente  il  sistema  idraulico  per  individuare

collegamenti allentati o perdite

5.  Cambiare l’olio idraulico nel sistema secondo le indicazioni del foglio

di istruzioni della pompa

6.  Controllare  periodicamente  il  telaio  della  pressa  e  assicurarsi  che

i bulloni siano stretti e che le parti del telaio non presentino danni.

Sostituire immediatamente le parti usurate o danneggiate con parti

originali Enerpac.

L’attrezzatura  idraulica  deve  essere  riparata  esclusivamente  da  un

tecnico idraulico qualificato. Per il servizio di riparazione, contattare il

Centro di Assistenza Enerpac autorizzato più vicino.

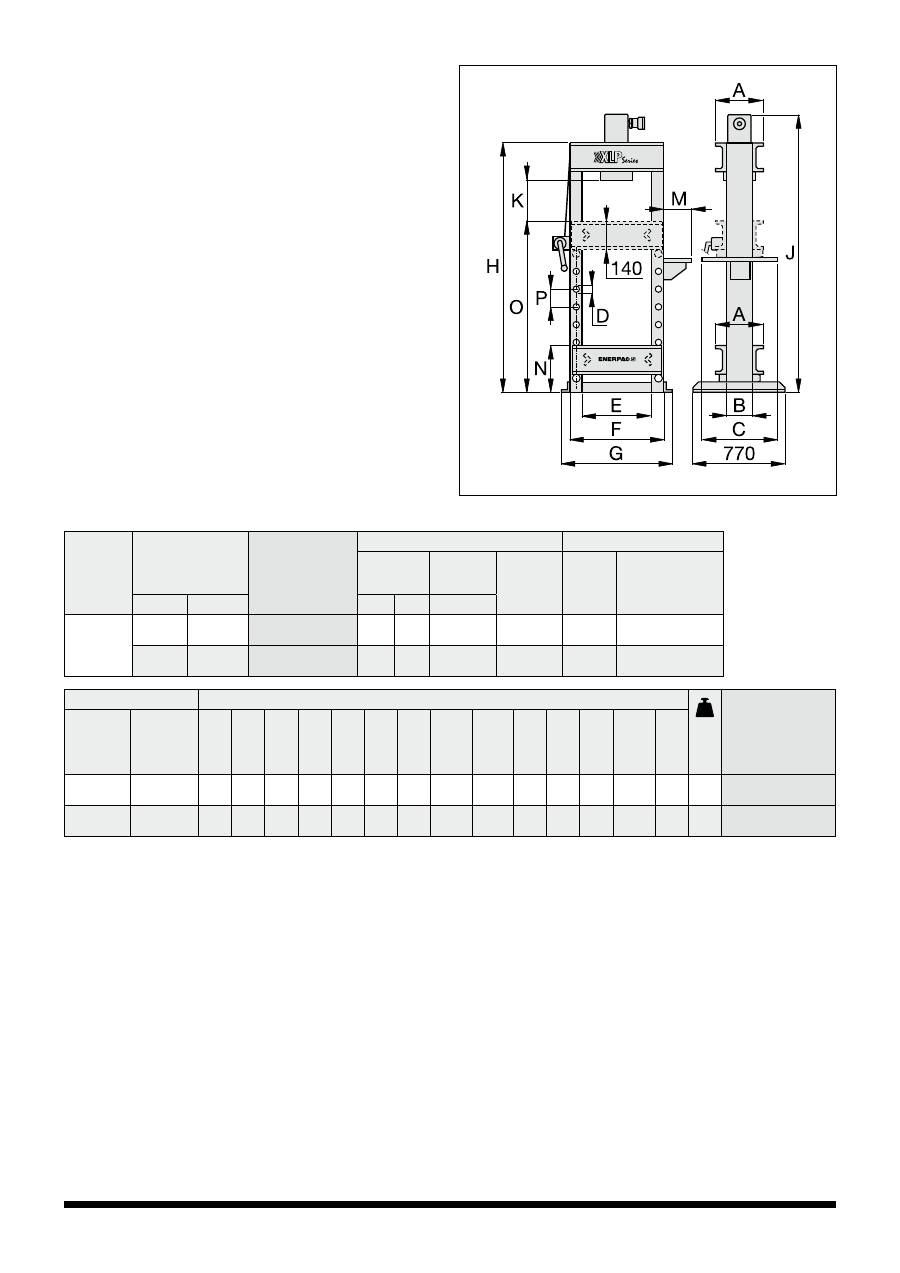

Velocità

 (mm/s) **

Dimensioni pressa

 (mm)

(kg)

Modello pressa

Avanza-

mento

rapido

Pres-

satura

A

B

C

D

E

F

G

H

J

K

M

N

O

P

{3,4} **

{0,7} **

260 140 510 32 510 630 700 1622 1740 370 140 212 1070 122 165

XLP-256P392

10,0

1,3

260 140 610 32 510 630 700 1622 1740 370 323 212 1070 122 170

XLP-256XA11G

Pressa XLP da 125 ton

Capacità di

pressione

ton (kN)

Massimo Luce

(mm)

Modello pressa

Fonte di energia

Cilindro

Tipo pompa

Valvola

Modello

pompa

Corsa

(mm)

Modello cilindro

a semplice

effetto

Verticale

Orizzontale

Man.

Aria

Man.

25

 (232)

1225

510

XLP-256P392

•

-

•

P-392

158

RC-256

1225

510

XLP-256XA11G

-

•

•

XA-11G

158

RC-256

IT

16

Per mantenere la garanzia,

fare ispezionare e riparare i prodotti da un

Centro di assistenza Enerpac autorizzato

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Guida alla risoluzione dei problemi

Problema

Causa possibile

Soluzione

Il cilindro non si estende,

si estende lentamente o

a tratti.

1.  Livello dell’olio basso nel serbatoio della pompa

2.  Valvola di scarico aperta

3.  Giunto idraulico allentato

4.  Aria intrappolata nel sistema

5.  Inceppamento tra cilindro e pistone.

1.  Rabboccare l’olio nella pompa

2.  Chiudere la valvola di scarico della pompa

3.  Verificare che tutti gli attacchi siano completamente serrati

4.  Rimuovere l’aria come descritto al §4.3 Scarico dell’aria

5.  Verificare se sono presenti danneggiamenti al cilindro.

Far riparare il cilindro da tecnico idraulico qualificato.

Il cilindro si estende

ma non trattiene la

pressione.

1.  Perdita di olio in un collegamento

2.  Perdite nelle guarnizioni

3.  Perdita interna nella pompa.

1.  Verificare che tutti i collegamenti siano completamente

serrati

2.  Individuare le perdite e far riparare l’attrezzatura da un

tecnico idraulico qualificato

3.  Far riparare la pompa da un tecnico idraulico qualificato.

Il cilindro non ritorna,

ritorna parzialmente o

ritorna più lentamente

del normale.

1.  Valvola di scarico chiusa

2.  Serbatoio pompa sovrappieno

3.  Giunto idraulico allentato

4.  Aria intrappolata nel sistema

5.  Molla di ritorno cilindro rotta o altro guasto al cilindro

6.  Attrezzi addizionali sul cilindro troppo pesanti.

1.  Aprire la valvola di scarico della pompa

2.  Scaricare l’olio fino al livello di pieno

3.  Verificare che gli attacchi siano completamente serrati

4.  Rimuovere l’aria come descritto al §4.3 Scarico dell’aria

5.  Far riparare il cilindro da un tecnico idraulico qualificato

6.  Rimuovere gli attrezzi e verificare la presenza di danni sul

cilindro.

IT
