Enerpac XLP 25 ton: Instructieblad

21

worden,  kan  dit  beschadiging  van  de  apparatuur  en  persoonlijk

letsel tot gevolg hebben.

LET OP

 geeft de juiste gebruiks- of onderhoudsprocedure

aan en de werkwijze om schade aan of vernietiging van

de apparatuur of andere eigendommen te voorkomen.

WAARSCHUWING

 geeft een potentieel gevaar aan dat

vraagt om een correcte procedure of juist gebruik om

persoonlijk letsel te voorkomen.

GEVAAR

wordt  alleen  gebruikt  indien  wel  of  niet

uitvoeren  van  bepaalde  handelingen  ernstig  letsel  of

zelfs de dood tot gevolg kan hebben.

WAARSCHUWING:

Draag  de  juiste  beschermende

kleding als u werkt met hydraulische apparatuur.

WAARSCHUWING:

  Blijf  uit  de  buurt  van  lasten  die

hydraulisch worden ondersteund. Een cilinder die wordt

gebruikt om te heffen, mag nooit worden gebruikt om

een last vast te houden. Nadat de last omhoog of omlaag

is gebracht, moet deze altijd mechanisch worden geblokkeerd.

WAARSCHUWING:  GEBRUIK  ALLEEN

ROBUUSTE  MATERIALEN  OM  EEN

LADING  TE  ONDERSTEUNEN.

  Kies  met

zorg stalen of houten blokken die de lading

kunnen ondersteunen. Gebruik een hydraulische cilinder nooit als

wig of afstandsring tijdens heffen of persen.

GEVAAR:

  Houd  handen  en  voeten  uit

de  buurt  van  de  cilinder  en  het  werkstuk

wanneer u deze gebruikt.

WAARSCHUWING:

  Belast  de  apparatuur  niet

zwaarder dan aangegeven. Probeer nooit een lading te

heffen die de capaciteit van de cilinder te boven gaat.

Overbelasting leidt tot storingen van de apparatuur en

mogelijk ook tot persoonlijk letsel. De cilinders zijn geschikt voor

een maximale druk van 700 bar. Sluit geen vijzel of cilinder aan op

een pomp met een hogere drukwaarde.

Stel  de  veiligheidsklep  nooit  in  op  een  hogere  druk

dan  de  aangegeven  maximale  druk  van  de  pomp.

Een  hogere  instelling  kan  leiden  tot  schade  aan  de

apparatuur en/of persoonlijk letsel.

WAARSCHUWING:

  De  werkdruk  van  het  systeem

mag  niet  hoger  zijn  dan  het  drukvermogen  van  het

systeemcomponent met de laagste drukwaarde. Plaats

drukmanometers  in  het  systeem  om  de  werkdruk

van het systeem te bewaken. Deze maken duidelijk wat er in het

systeem gebeurt.

1.0 BELANGRIJKE INSTRUCTIES BIJ ONTVANGST

Controleer  alle  onderdelen  op  transportschade.  Transportschade

valt  niet  onder  de  garantie.  Breng  de  vervoerder  onmiddellijk

op  de  hoogte  als  u  transportschade  vaststelt.  De  vervoerder  is

verantwoordelijk voor alle kosten die voortvloeien uit reparaties of

vervanging als gevolg van beschadigingen tijdens vervoer.

2.0 VEILIGHEID

Lees  alles  instructies  en  waarschuwingen  goed  door.  Volg

alle  veiligheidsvoorschriften  op  om  tijdens  het  gebruik  van  het

product  persoonlijk  letsel  en  beschadigingen  aan  eigendommen

te  voorkomen.  Enerpac  aanvaardt  geen  aansprakelijkheid  voor

schade of letsel als gevolg van onveilig gebruik van het product,

onvoldoende onderhoud of het verkeerde gebruik van het product

en/of systeem. Neem bij twijfel over de veiligheidsmaatregelen en

het gebruik contact op met Enerpac. Als u nooit getraind bent in

veiligheid bij hydraulische hogedrukgereedschap, neemt u contact

op met uw distributie- of servicecentrum voor een gratis Enerpac

Hydraulic-veiligheidscursus.

Als u zich niet aan de waarschuwingen houdt die hieronder vermeld

XLP-serie 25 ton werkplaatspersen

Instructieblad

EIS 66.111-1

rev. O  02/2011

Reparatielijsten voor dit product zijn beschikbaar op de website van Enerpac www.enerpac.com,

het dichtstbijzijnde erkende Enerpac-servicecentrum of Enerpac-verkoopkantoor.

Persen uit de XLP-serie kunnen worden gebruikt voor onderhouds-

en vormbewerkingen. Elke pers wordt geleverd met cilinder, slang,

koppelingen en pomp. De persen uit de XLP-serie beschikken over

een in de hoogte verstelbaar onderbed. De V-blokken om pijpen en

staven eenvoudig te positioneren, zijn optioneel.

NL

VEILIGHEID VOOROP

22

3.0 INSTALLATIE (zie figuur 1)

3.1 De pers plaatsen

GEVAAR:  Zorg  dat  de  pers  stevig  staat.  Door

een  onstabiele  opstelling  kan  de  pers  kantelen

en  ernstig  persoonlijk  letsel  of  schade  aan  de

apparatuur veroorzaken.

Als de pers op de vloer of een andere ondergrond wordt geplaatst,

laat dan het onderbed zakken naar de onderste positie, voordat er

wordt geboord en de bouten worden vastgezet. Op die manier kan

de pers niet draaien en komt het onderbed in lijn met alle gaten

in de poten.

3.2 Hydraulische aansluitingen

1. Sluit de

slang(en)

 van de

pomp

 aan op de

cilinder

2. Draai alle koppelingen en aansluitingen vast.

OPMERKING:

  Wikkel  1½  laag  teflon  tape  om  de  NPTF-

schroefdraad.  Laat  daarbij  de  eerste  hele  draadgang  vrij  om  te

voorkomen dat stukjes tape in het hydraulische systeem kunnen

komen en zo lekkage of schade veroorzaken.

4.0 GEBRUIK/UITLOPEN EN INTREKKEN VAN DE CILINDER

BELANGRIJK:

 De frames van de werkplaatspersen zijn speciaal

ontworpen  voor  druktoepassingen  en  niet  voor  trekken.  Neem

voor trektoepassingen contact op met ENERPAC.

Raadpleeg het instructieblad dat met elke pomp en cilinder wordt

meegeleverd voor de complete gebruiksaanwijzing.

BELANGRIJK:

  Het  is  vereist  dat  de  operator  een  volledig

begrip  heeft  van  alle  instructies,  veiligheidsvoorschriften,

waarschuwingen, e.d., voordat hij met deze hogedrukapparatuur

aan het werk gaat. Neem bij twijfel contact op met Enerpac.

WAARSCHUWING:

  De  werkdruk  van  het  systeem

mag  niet  hoger  zijn  dan  het  drukvermogen  van  het

systeemcomponent met de laagste drukwaarde. Plaats

drukmanometers in het systeem om de werkdruk van

het  systeem  te  bewaken.  Deze  maken  duidelijk  wat  er  in  het

systeem gebeurt.

LET  OP:

  Vermijd  beschadiging  van  de  hydraulische

slang.  Vermijd  scherpe  bochten  of  knikken  bij  het

leggen van de hydraulische slangen. Het gebruik van

een gebogen of geknikte slang kan hevige tegendruk

opleveren.  Scherpe  bochten  en  knikken  zullen  de  slang  intern

beschadigen, wat leidt tot voortijdige defecten.

Laat geen zware objecten op de slang vallen. Een zware schok

kan de interne staaldraden van de slang beschadigen. Door een

beschadigde slang onder druk te zetten, kan deze scheuren.

BELANGRIJK:

 Til hydraulisch apparatuur niet op aan de slangen

of  draaikoppelingen. Gebruik de transportbeugel of andere veilige

manieren van transport.

LET  OP:

  Houd  hydraulische  apparatuur  uit  de  buurt

van vuur en hitte. Teveel hitte leidt tot zachte pakkingen

en afdichtingen, waardoor vloeistof gaat lekken. Door

de hitte verzwakken ook het materiaal en de pakkingen

van de slangen. Stel voor een optimale werking de apparatuur niet

bloot aan temperaturen van 65°C of hoger. Bescherm slangen en

cilinders tegen lasspetters.

GEVAAR:

 Pak geen slangen vast die onder druk staan.

Olie die onder druk ontsnapt kan in de huid dringen en

ernstig letsel veroorzaken. Raadpleeg onmiddellijk een

arts als olie onder de huid komt.

WAARSCHUWING:

  Gebruik  hydraulische  cilinders

alleen  in  een  gekoppeld  systeem.  Gebruik  nooit  een

cilinder waarvan de koppelingen niet zijn aangesloten.

Bij een extreme overbelasting van de cilinder kunnen

bepaalde onderdelen het begeven en ernstig letsel veroorzaken.

WAARSCHUWING:  ZORG  VOOR  EEN

STABIELE  CONSTRUCTIE  VOORDAT

DE  LAST  OMHOOG  WORDT  GEHEVEN.

Cilinders moeten worden geplaatst op een

vlakke  ondergrond  die  de  last  kan  dragen.  Gebruik  voor  meer

stabiliteit waar nodig een onderplaat voor de cilinder. Modificeer

de cilinder niet door met laswerk of anderszins een onderplaat of

andere ondersteuning aan de cilinder te bevestigen.

Vermijd

  situaties  waarbij  de  last  niet  gecentreerd  is  op  de

cilinderplunjer.  Een  niet  gecentreerde  last  geeft  een  aanzienlijke

spanning  op  de  cilinders  en  de  plunjers.  Bovendien  kan  de

last  wegglijden  of  vallen,  waardoor  een  gevaarlijke  situatie

kan  ontstaan.  Verdeel  de  last  evenredig  over  het  gehele

zadeloppervlak.  Gebruik  altijd  een  zadel  om  de  plunjer

te beschermen.

BELANGRIJK:

  Hydraulische  apparatuur  mag  alleen  worden

onderhouden door een daarvoor opgeleide hydraulische monteur.

Neem voor reparaties contact op met het dichtstbijzijnde erkende

ENERPAC-servicecentrum. Gebruik alleen olie van ENERPAC om

te voorkomen dat uw garantie vervalt.

WAARSCHUWING:

 Vervang versleten of beschadigde

onderdelen  direct  door  originele  onderdelen  van

ENERPAC.  Standaardonderdelen  kunnen  breken

en  persoonlijk  letsel  of  schade  aan  eigendommen

veroorzaken. Onderdelen van ENERPAC hebben de juiste pasvorm

en zijn bestand tegen hoge belasting.

Onderdeel Omschrijving

Modelnummer / artikelnummer

XLP256XA11G

1

Cilinder

RC256

2

Pomp

XA11G

3

Slang

HC7210

4

Lier

SPR54015035

5

Borgpen (x2)

BSS2219D

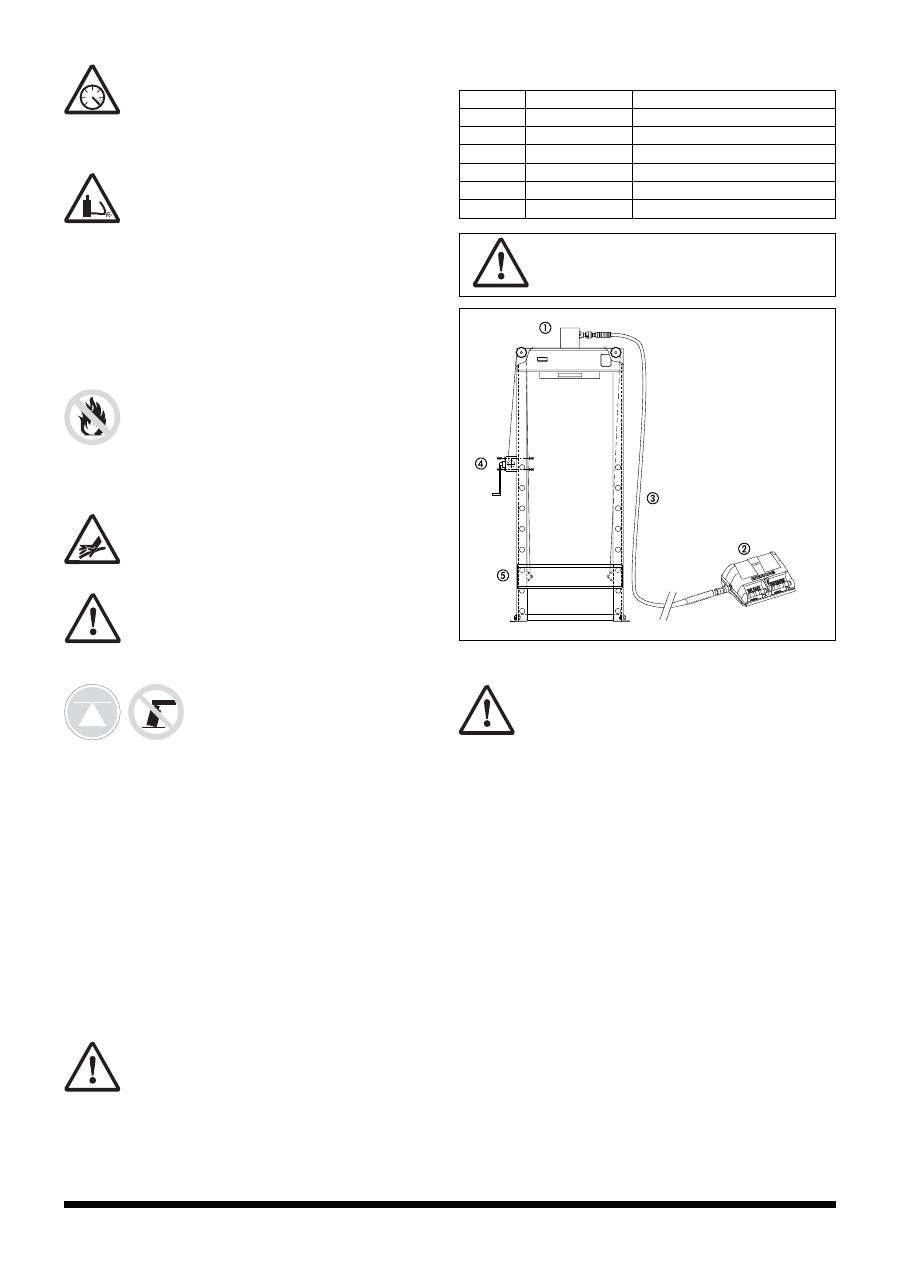

Figuur 1, XLP 25 ton pers

NL

WAARSCHUWING: Installeer de juiste

veiligheidsvoorzieningen, afhankelijk van uw specifieke

toepassing (bijv. beschermkappen of controllers).

23

WAARSCHUWING:

  Controleer  bij  gebruik  van  de

pers  altijd  of  de  borgpennen  op  de  goede  plaats

zitten. Als deze pennen tijdens het gebruik niet goed

zijn  aangebracht,  kan  dat  leiden  tot  schade  aan  de

apparatuur  en  mogelijk  persoonlijk  letsel.  Het  onderbed  moet

volledig rusten op de borgpennen en de lierkabel mag geen enkele

spanning hebben voordat de cilinder wordt bediend.

4.1 Handpompen

Sluit  de  drukbegrenzingsklep  en  breng  dan  de  pomphendel

omhoog  en  omlaag  om  de  cilinder  op  de  gewenste  slag  in  te

stellen. Open de drukbegrenzingsklep om de cilinder in te trekken.

4.2 Pneumatische pompen

Druk de “pressure”-pedaal in om de regelklep in te schakelen en

laat  de  cilinder  naar  de  gewenste  slaglengte  uitlopen.  Druk  de

“release”-pedaal in om de cilinder te laten intrekken.

4.3 Ontluchten

Met  de  pomp  in  een  hogere  positie  dan  de  cilinder  moet  u  de

cilinder  een  aantal  keren  laten  uitlopen  en  intrekken  om  te

voorkomen dat druk wordt opgebouwd. Zodra de cilinder soepel

beweegt, is alle lucht verwijderd. Uitgebreide informatie over het

verwijderen van lucht vindt u in de instructies die met de pomp en

de cilinder worden meegeleverd. Lees deze zorgvuldig door.

5.0 ONDERHOUD EN SERVICE

Controleer alle onderdelen regelmatig om problemen op te sporen

die onderhoud en service vereisen.

1.  Vervang beschadigde onderdelen direct

2.  Zorg dat de olietemperatuur beneden 60°C blijft

3.  Houd alle hydraulische componenten schoon

4.  Controleer  het  hydraulische  systeem  periodiek  op  losse

aansluitingen en lekkage

5.  Vervang de hydraulische olie in uw systeem zoals aangegeven

in het instructieblad van de pomp

6.  Controleer  het  persframe  periodiek  op  loszittende  bouten  en

beschadigde  framedelen.  Vervang  versleten  of  beschadigde

onderdelen direct door de juiste Enerpac-onderdelen.

Hydraulische  apparatuur  mag  alleen  worden  onderhouden

door  een  daarvoor  opgeleide  hydraulische  monteur.  Neem

voor  reparaties  contact  op  met  het  dichtstbijzijnde  erkende

Enerpac-servicecenter.

Snelheid

 (mm/s) **

Afmetingen

 (mm)

(kg)

Pers

Modelnummer

Snel

Uitlopen

Persen

A

B

C

D

E

F

G

H

J

K

M

N

O

P

{3,4} **

{0,7} **

260 140 510 32 510 630 700 1622 1740 370 140 212 1070 122 165

XLP-256P392

10,0

1,3

260 140 610 32 510 630 700 1622 1740 370 323 212 1070 122 170

XLP-256XA11G

XLP 25 ton pers

Pers-

capaciteit

ton (kN)

Maximum

Daglichtopening

(mm)

Pers

Modelnummer

Pomp

Cilinder

Pomptype

Ventieltype

Pomp

modelnr.

Slag

(mm)

Enkelwerkende

cilinder modelnr.

Verticaal

Horizontaal

Hand. Lucht

Hand.

25

 (232)

1225

510

XLP-256P392

•

-

•

P-392

158

RC-256

1225

510

XLP-256XA11G

-

•

•

XA-11G

158

RC-256

NL

24

Laat uw producten inspecteren en repareren

door een erkend Enerpac-servicecentrum voor

het behoud van uw garantie.

www.enerpac.com

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

To

 p

ro

tec

t your Warr

an

ty

U

se

 on

ly Enerp

ac

 O

il

Gids voor probleemoplossing

Probleem

Mogelijke oorzaak

Oplossing

De cilinder loopt niet

uit, of langzaam of met

horten en stoten.

1.  Laag olieniveau in het pompreservoir

2.  Drukbegrenzingsklep is open

3.  Losse hydraulische koppeling

4.  Lucht in het systeem

5.  Plunjer zit vast.

1.  Olie toevoegen aan de pomp

2.  Drukbegrenzingsklep sluiten

3.  Controleren of alle koppelingen goed vastzitten

4.  Ontluchten, zoals aangegeven in § 4.3. Ontluchten

5.  Cilinder controleren op schade. Cilinder laten nakijken door

een erkende hydraulische monteur.

De cilinder loopt uit,

maar houdt de druk

niet vast.

1.  Lekkende olieaansluiting

2.  Lekkende afdichtingen

3.  Inwendige lekkage in pomp.

1.  Controleren of alle verbindingen goed vastzitten

2.  Lek(ken) opsporen en apparatuur laten nakijken door een

erkende hydraulische monteur

3.  De pomp laten nakijken door een erkende hydraulische

monteur.

De cilinder komt

niet terug, of slechts

gedeeltelijk of langzamer

dan normaal.

1.  Drukbegrenzingsklep is dicht

2.  Teveel olie in pompreservoir

3.  Losse hydraulische koppeling

4.  Lucht in het systeem

5.  Retourveer van cilinder is defect of andere schade aan

cilinder

6.  Te zwaar extra gereedschap op de cilinder.

1.  Drukbegrenzingsklep openen

2.  Olie aftappen tot de vol-indicatie

3.  Controleren of alle koppelingen goed vastzitten

4.  Ontluchten, zoals aangegeven in § 4.3. Ontluchten

5.  Laat de cilinder nakijken door een erkende hydraulische

monteur

6.  Gereedschap verwijderen. De cilinder controleren op

schade.

NL
