De Dietrich MS 24 FF: 33. DIAGRAMĂ FUNCŢIONALĂ CIRCUITE

224

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

33. DIAGRAMĂ FUNCŢIONALĂ CIRCUITE

24 MI FF

Legendă:

1   Pompă cu separator aer

2   Supapă de sens

3   Vană cu trei căi

4   Motor vană cu trei căi

5   Manometru

6   Filtru circuit de încălzire detaşabil

7   Separator

8   Robinet de umplere centrală

9   Filtru apă rece menajeră detaşabil

10   Senzor prioritar apă menajeră

11   Sondă NTC circuit de apă menajeră

12   Valvă de reţinere pe by-pass automat

13   Presostat hidraulic

14   Robinet de golire centrală

15   Valvă de siguranţă

16   Schimbător apă-apă cu plăci

17   Vană de gaz cu diafragmă

18   Rampă gaz cu duze

19   Sondă NTC circuit de încălzire

20   Electrod de aprindere/detectare a flăcării

21   Termostat de siguranţă

22   Schimbător apă-gaze arse

23   Colector gaze arse

24   Ventilator

25  Venturimetru

26   Priză de presiune pozitivă

27   Priză de presiune negativă

28   Presostat aer

29  Arzător

30   Vas de expansiune

Figura 17

Tur încălzire

Ieşire apă

menajeră

Gaz

Intrare apă

menajeră

Retur încălzire

CG_2269 / 1006_1805

225

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

24 MI

Legendă:

1   Pompă cu separator de aer

2   Supapă de sens

3   Vană cu trei căi

4   Motor vană cu trei căi

5   Manometru

6   Filtru circuit de încălzire detaşabil

7  Separator

8   Robinet de umplere centrală

9   Filtru apă rece menajeră detaşabil

10   Senzor prioritar apă menajeră

11   Sondă NTC circuit de apă menajeră

12   Valvă de reţinere pe by-pass automat

13   Presostat hidraulic

14   Robinet de golire centrală

15   Valvă de siguranţă

16   Schimbător apă-apă cu plăci

17   Vană de gaz cu diafragmă

18   Rampă gaz cu duze

19   Sondă NTC circuit de încălzire

20   Electrod de aprindere/detectare a flăcării

21   Termostat de siguranţă

22   Schimbător apă-gaze arse

23   Colector gaze arse

24   Termostat gaze arse

25   Arzător

26   Vas de expansiune

Figura 18

Tur

încălzire

Ieşire apă

menajeră

Gaz

Intrare apă

menajeră

Retur încălzire

CG_2270 / 1006_1806

226

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

24 FF

Legendă:

1   Valvă de reţinere pe by-pass automat

2   Presostat hidraulic

3   Vană cu trei căi

4   Motor vană cu trei căi

5   Vană de gaz cu diafragmă

6   Rampă gaz cu duze

7   Sondă NTC circuit de încălzire

8   Electrod de aprindere/detectare a flăcării

9   Termostat de siguranţă

10   Schimbător apă-gaze arse

11   Colector gaze arse

12   Ventilator

13   Venturimetru

14   Priză de presiune pozitivă

15   Priză de presiune negativă

16   Presostat aer

17   Arzător

18   Vas de expansiune

19   Pompă cu separator aer

20   Supapă de sens

21   Robinet de golire centrală

22   Manometru

23   Valvă de siguranţă

24   Separator

Figura 19

Tur

încălzire

Gaz Intrare apă

menajeră

Retur încălzire

CG_2267 / 1006_2102

Tur

boiler

227

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

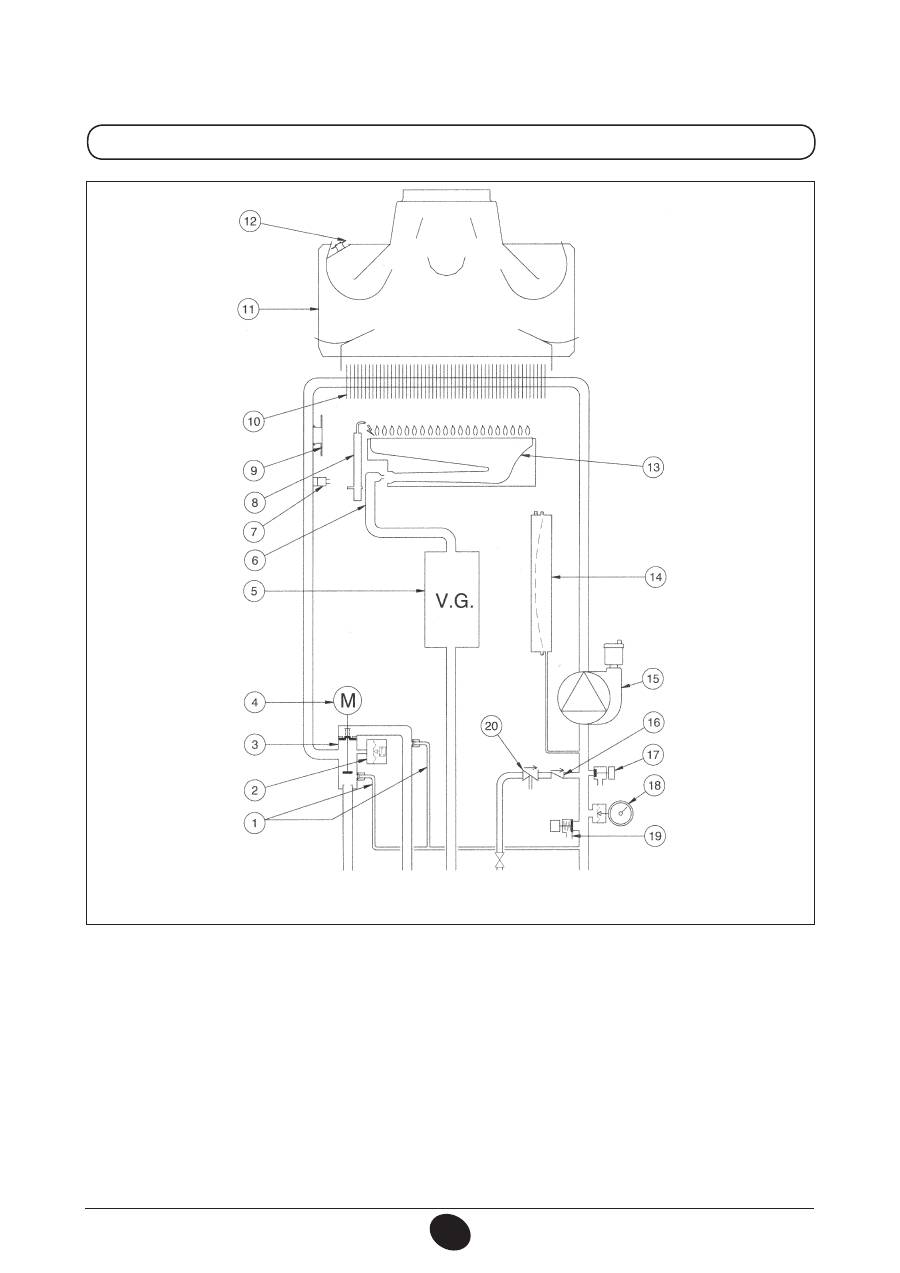

24

Legendă:

1   Valvă de reţinere pe by-pass automat

2   Presostat hidraulic

3   Vană cu trei căi

4   Motor vană cu trei căi

5   Vană de gaz cu diafragmă

6   Rampă gaz cu duze

7   Sondă NTC circuit de încălzire

8   Electrod de aprindere/detectare a flăcării

9   Termostat de siguranţă

10   Schimbător apă-gaze arse

11   Colector gaze arse

12   Termostat gaze arse

13   Arzător

14   Vas de expansiune

15   Pompă cu separator aer

16   Supapă de sens

17   Robinet de golire centrală

18   Manometru

19   Valvă de siguranţă

20   Separator

Figura 20

Tur

încălzire

Gaz

Intrare

apă

menajeră

Retur

 încălzire

CG_2268 / 1006_2103

Tur

boiler
