De Dietrich MS 24 FF: 16. INSTALAREA CONDUCTELOR DE EVACUARE GAZE ARSE ŞI ADMISIE AER

209

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

16. INSTALAREA CONDUCTELOR DE EVACUARE GAZE ARSE ŞI ADMISIE AER

Model 24 MI FF - 24 FF

Vă garantăm o instalare

uşoară şi flexibilă pentru centrala pe gaz cu ajutorul accesoriilor

furnizate (care sunt descrise mai jos).

Centrala este proiectată pentru racordarea la un sistem de con-

ducte de evacuare gaze arse/admisie aer de tip coaxial, vertical

sau orizontal. Cu ajutorul unui kit separator se poate instala şi un

sistem cu două conducte separate.

Utilizaţi pentru instalare numai accesoriile livrate de

producător!

ATENŢIE: Pentru o siguranţă majoră în funcţionare este necesar

ca conductele de evacuare a gazelor arse să fie fixate bine pe

perete cu ajutorul unor dispozitive de fixare corespunzătoare

Figura 6

0503_0905/C

G1638

… CONDUCTĂ DE EVACUARE - ADMISIE COAXIALĂ (CONCENTRICĂ)

Acest tip de conductă permite evacuarea produselor de ardere şi admisia aerului de combustie atât în exteriorul edificiului, cât şi în

hornurile de tip LAS.

Cotul coaxial de 90° permite racordarea centralei la conductele de evacuare şi admisie indiferent de direcţie, deoarece poate fi rotit la

360°. În plus, poate fi utilizat şi ca un cot suplimentar, alături de o conductă coaxială sau de un cot de 45°.

În caz de evacuare la exterior, conducta de evacuare-admisie

trebuie să iasă din perete cu cel puţin 18 mm pentru a permite

poziţionarea şi sigilarea ţiglei de protecţie din aluminiu, în vederea

evitării infiltraţiilor de apă.

Asiguraţi o pantă minimă, spre exterior, de 1 cm pentru fiecare

metru de lungime.

• Un cot de 90° reduce lungimea totală a conductei cu 1 metru.

• Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.

Primul cot de 90° nu este inclus în calculul lungimii maxime di

-

sponibile.

Figura 7

0805_2901 / C

G_2073

Manşon de fixare

Model centrală

Lungime (m)

Utilizare DIAFRAGMĂ pe

CONDUCTA DE ADMISIE

A

24 MI FF

24 FF

0 ÷ 1

Da

1 ÷ 4

Nu

210

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

16.1 EXEMPLE DE INSTALARE CU CONDUCTE ORIZONTALE

16.2 EXEMPLE DE INSTALARE CU HORNURI DE TIP LAS

16.3 EXEMPLE DE INSTALARE CU CONDUCTE VERTICALE

Acest tip de instalare poate fi efectuată atât în cazul unui acoperiş plan, cât şi în cazul unui acoperiş înclinat, montând un coş şi ţigla

corespunzătoare cu dispozitivul de protecţie (accesoriile suplimentare sunt furnizate la cerere).

Pentru instrucţiuni mai detaliate privind montarea accesoriilor, consultaţi datele tehnice care însoţesc accesoriile respective.

0503_0907/C

G1640

L max = 4 m (Ø 60/100 mm)

10 m (Ø 80/125 mm)

0512_2001

L max = 4 m (Ø 60/100 mm)

10 m (Ø 80/125 mm)

L max = 4 m (Ø 60/100 mm)

10 m (Ø 80/125 mm)

L max = 3 m (Ø 60/100 mm)

9 m (Ø 80/125 mm)

L max = 3 m (Ø 60/100 mm)

9 m (Ø 80/125 mm)

0503_0908/C

G1641

L max = 9 m (Ø 80/125 mm)

L max = 7 m (Ø 80/125 mm)

L max = 8 m (Ø 80/125 mm)

211

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

… CONDUCTE DE EVACUARE-ADMISIE SEPARATE

Acest tip de conductă permite evacuarea produselor de ardere atât în exteriorul clădirii, cât şi în hornuri de evacuare separate. Admisia

de aer de combustie poate fi efectuată într-o zonă diferită faţă de cea în care e situată conducta de evacuare. Kit-ul separator conţine un

racord-adaptor pentru conducta de evacuare (100/80) şi un racord pentru conducta de admisie aer. Pentru racordul conductei de admisie

aer folosiţi şuruburile şi garniturile înlăturate în prealabil de pe capac.

Cotul de 90° permite racordarea centralei la conductele de evacuare şi admisie indiferent de direcţie, deoarece poate fi rotit la 360°. În

plus, poate fi utilizat şi ca un cot suplimentar, alături de o conductă sau de un cot de 45°.

• Un cot de 90° reduce lungimea totală a conductei cu 0,5 metri.

• Un cot de 45° reduce lungimea totală a conductei cu 0,25 metri.

Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.

Model centrală

(L1+L2)

Poziţie registru

    CO

2

 %

G20

G31

24 MI FF

24 FF

0 ÷ 4

1

7,2

8

4 ÷ 18

2

18 ÷ 30

3

Reglarea registrului pentru sistemul se-

parat

Reglarea acestui registru este necesară pentru

a optimiza performanţele şi parametrii de

ardere.

Racordul de admisie aer (care poate fi montat

în partea dreaptă sau stângă a conductei de

evacuare) poate fi rotit pentru a regla aerul

în exces, în funcţie de lungimea totală a

conductelor de evacuare şi de admisie pentru

aerul comburant.

Rotiţi acest registru în sens antiorar pentru a

micşora cantitatea de aer comburant în exces

şi viceversa pentru a o mări.

Pentru a optimiza combustia se poate folosi

un dispozitiv de analizare a produselor de

ardere, pentru a măsura conţinutul de CO

2

din gazele arse la puterea termică maximă,

reglând aerul treptat pentru a atinge valoarea

de CO

2

 din tabelul de mai jos, dacă la analiză

se constată o valoare mai scăzută.

Pentru a monta în mod corect acest dispo-

zitiv, consultaţi instrucţiunile care însoţesc

accesoriul.

Figura 8

0809_0201 / C

G_2045

Adaptor pentru conducta de

evacuare

Manşon de fixare

Racord de reglare admisie aer

212

71.03982.03 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

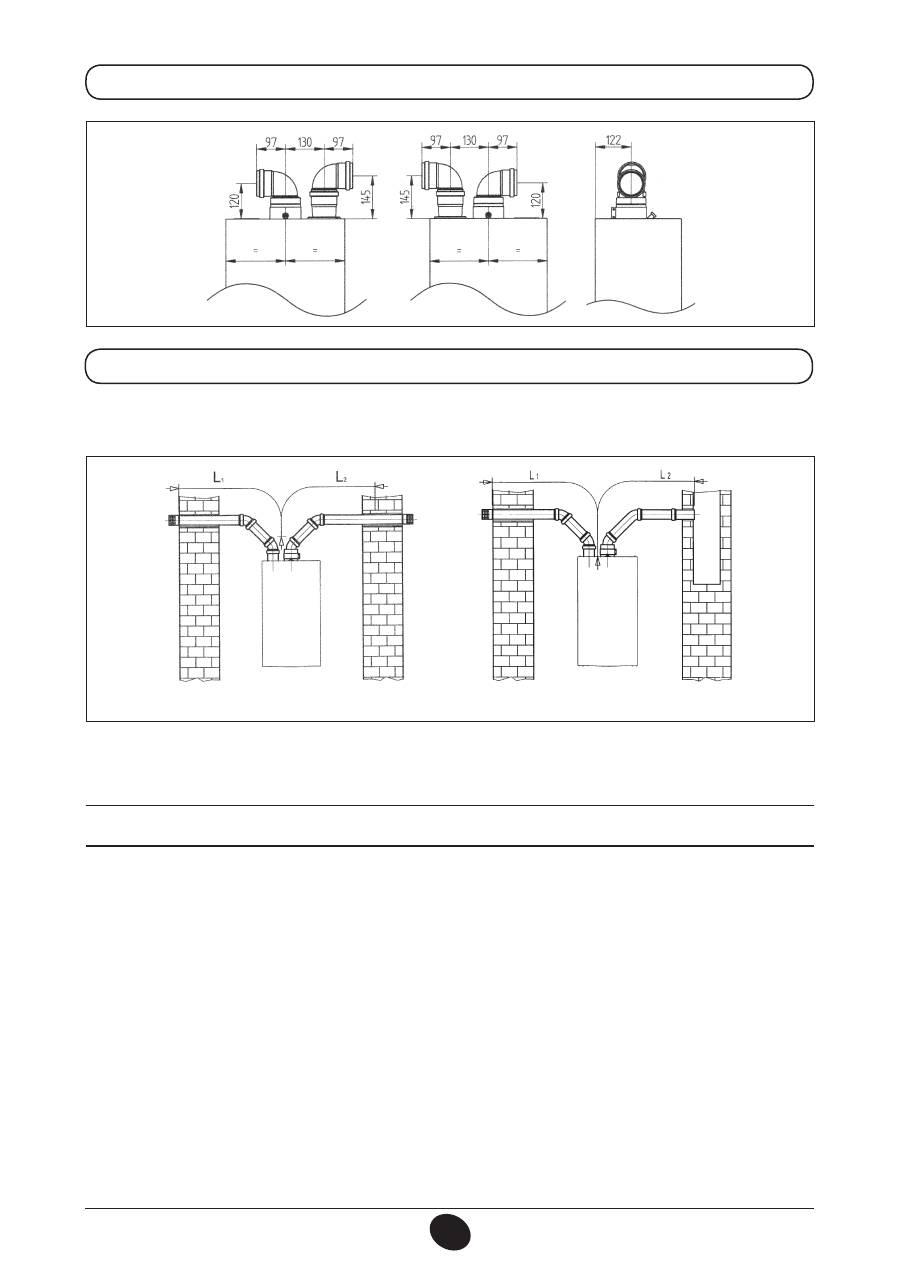

16.5 EXEMPLE DE INSTALARE CU CONDUCTE DE EVACUARE ORIZONTALE SEPARATE

IMPORTANT -

 Asiguraţi o pantă minimă, spre exterior, de 1 cm pentru fiecare metru de lungime al conductei de evacuare. Dacă

montaţi un kit de colectare a condensului, conducta de evacuare trebuie să fie înclinată spre centrală.

NB:

 Pentru tipul C52, capetele conductei de admisie a aerului de combustie şi de evacuare a produşilor de combustie nu trebuie montate

pe pereţi opuşi ai clădirii.

Lungimea maximă a conductei de admisie trebuie să fie de 10 metri, pentru conducta de evacuare de tip C52.

Dacă lungimea conductei de evacuare e mai mare de 6 m, kit-ul de colectare a condensului (livrat ca accesoriu) trebuie să fie montat

în apropierea centralei.

16.4 DIMENSIUNI TOTALE CONDUCTĂ DE EVACUARE DUBLĂ

CG_2124 / 0905_2305

L max = 10 m

(L1 + L2) max  = 30 m

1010_0102/C

G1643

CG_1643_FR / 1010_0101

IMPORTANT:

 Dacă instalaţi o singură conductă de evacuare, asiguraţi-vă că este izolată corespunzător (de ex. cu vată de sticlă)

în punctele în care aceasta traversează pereţii clădirii. Pentru instrucţiuni mai detaliate privind montarea accesoriilor, consultaţi datele

tehnice care însoţesc accesoriile respective.
