17. CONECTAREA LA REŢEAUA ELECTRICĂ 18. CONECTAREA TERMOSTATULUI AMBIENTAL

- accedeţi la placa de borne de alimentare (figura 9) conform descrierii de la capitolul precedent;

- îndepărtaţi puntea existentă pe bornele (1) şi (2);

- introduceţi cablul cu două fire prin orificiul anume şi conectaţi-l la aceste două borne.

Siguranţa electrică a aparatului este asigurată numai când acesta este conectat corect la o instalaţie de împământare eficientă, conectarea

fiind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii.

Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazată + împământare cu ajutorul cablului trifilar din dotare,

respectându-se polaritatea LINIE-NEUTRU.

Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm. În cazul

înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm

2

 cu diametrul maxim de 8 mm.

...Accesul la placa de borne de alimentare

•   întrerupeţi tensiunea în centrală cu ajutorul întrerupătorului bipolar;

•   desfaceţi cele două şuruburi de fixare a panoului de comandă la centrală;

•   rotiţi panoul de comandă;

•   îndepărtaţi capacul pentru a avea acces la zona conexiunilor electrice (figura 9).

Fuzibilul de tip rapid 2A este încorporat în placa de borne de alimentare (pentru a verifica sau a înlocui fuzibilii, extrageţi suportul

fuzibililor, de culoare neagră).

IMPORTANT:

 respectaţi polaritatea în alimentare L (LINIE) - N (NEUTRU).

(L) =  Linie (maro)

(N) =  Neutru (albastru)

    =  Împământare (galben-verde)

(1) (2) = Contact termostat ambiental

CG_2008 / 1009_0301

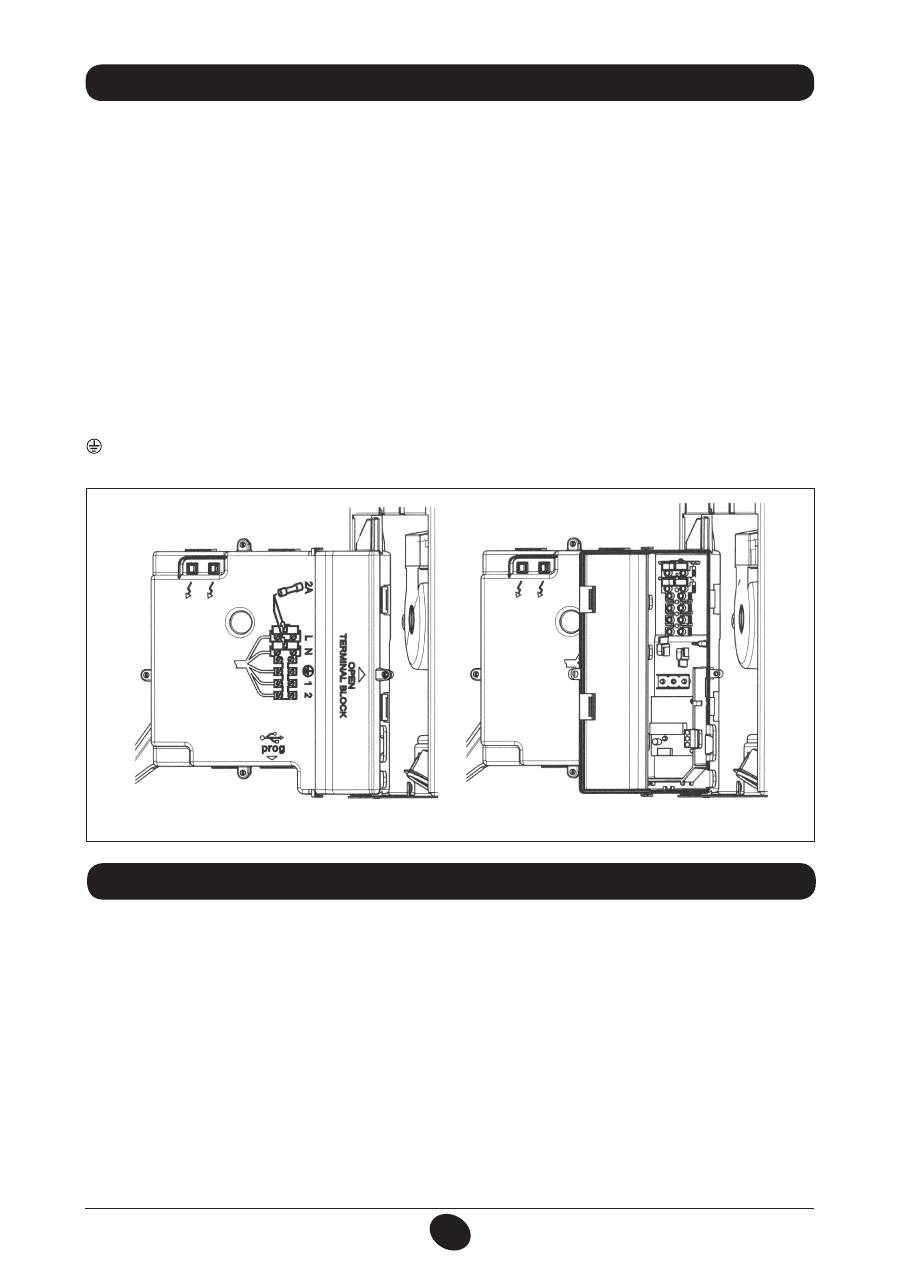

Figura 9
