INSTRUCŢIUNI DESTINATE INSTALATORULUI

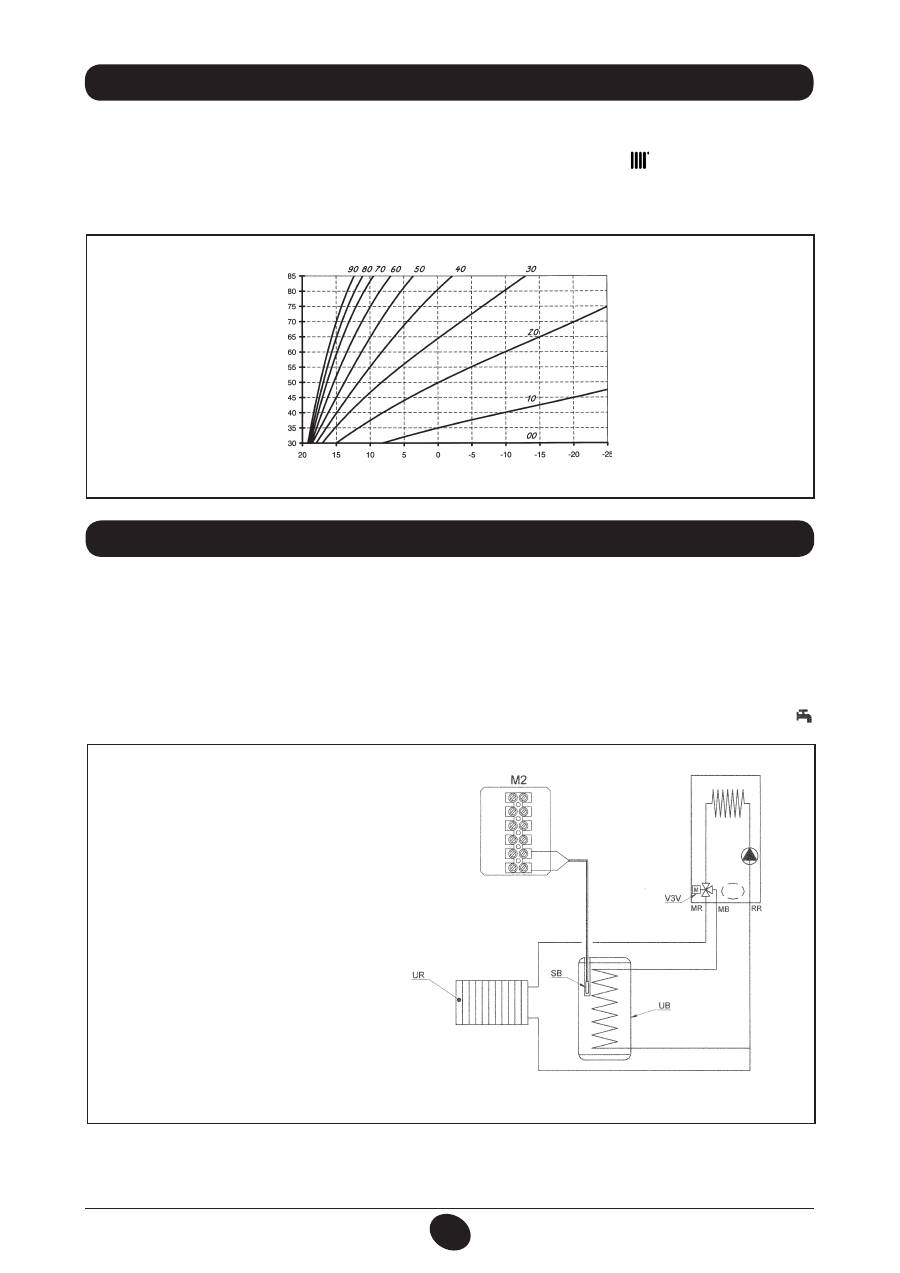

26. CONECTAREA SONDEI EXTERNE

Printre cablurile care ies din panou sunt două cabluri de culoare ROŞIE dotate cu conectori de tip faston. Conectaţi sonda externă la

capetele acestor două cabluri.

Cu sonda externă conectată, este posibilă modificarea curbei “kt” (Graficul 2), prin apăsarea tastelor  ..

NOTĂ: În cazul instalării într-o locuinţă medie (bună izolaţie perimetrală, instalaţie de încălzire cu radiatoare) se recomandă setarea

curbei climatice “kt” la valoarea “25”.

TM = Domeniu de temperaturi tur

Te = temperatură exterioară

Graficul 2

TM

Te

Curbe “kt”

27. CONECTAREA UNUI BOILER EXTERN

Model 24 - 24FF

Sonda NTC de prioritate a circuitului de apă menajeră este livrată ca accesoriu.

CONECTAREA SONDEI BOILERULUI

Centrala este predispusă pentru conectarea unui boiler extern. Realizaţi legăturile hidraulice ale boilerului conform fig.14. Conectaţi sonda

NTC de prioritate a circuitului de apă menajeră la bornele 5-6 ale plăcii de borne M2. Elementul sensibil al sondei NTC trebuie introdus

în orificiul anume prevăzut pe boiler. Reglarea temperaturii apei menajere (35°C...60°C) poate fi efectuată cu ajutorul tastelor

+/–

  .

Figura 14

LEGENDĂ:

UB  UNITATE BOILER

UR

UNITATE ÎNCĂLZIRE

V3V

VANĂ CU TREI CĂI EXTERNĂ

M2

PLACĂ DE BORNE

SB

SONDĂ BOILER PRIORITARĂ

CIRCUIT APĂ MENAJERĂ

MR

TUR ÎNCĂLZIRE

MB  TUR BOILER

RR

RETUR ÎNCĂLZIRE/BOILER

ATENŢIE :

 Asiguraţi-vă că parametrul

F03

 = 03 (secţiunea 21)
