De Dietrich MS 24 FF: 19. MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ
19. MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ: De Dietrich MS 24 FF

214
71.03982.03 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
19. MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ
Personalul calificat (al Serviciului de Asistenţă Tehnică autorizat) poate adapta această centrală pentru funcţionarea cu gaz natural (G.
20) sau cu gaz lichid (G. 31).
Operaţiile de efectuat sunt următoarele:
A) înlocuirea duzelor arzătorului principal şi a diafragmei gaz (dacă este prevăzută);
B) o nouă reglare de max. şi min. a regulatorului de presiune.
A) Înlocuirea duzelor
• scoateţi cu grijă arzătorul principal din locaşul său;
• înlocuiţi duzele arzătorului principal şi strângeţi-le bine pentru a evita scurgerile de gaz. Diametrele duzelor sunt specificate în tabelul 2.
B) Reglarea dispozitivului de reglare a presiunii
• Conectaţi priza de presiune pozitivă a unui manometru diferenţial (dacă e posibil, pe bază de apă) la priza de presiune (
Pb) a vanei
de gaz (Figura 10). Numai pentru modelele cu cameră etanşă, conectaţi priza negativă a manometrului la un racord în “T” care să
permită conectarea împreună a prizei de compensare a centralei, a prizei de compensare a vanei de gaz (Pc) şi a manometrului.
(Aceeaşi măsurătoare poate fi efectuată prin conectarea manometrului la priza de presiune (Pb) după ce a fost scos panoul frontal al
camerei etanşe.)
O măsurare a presiunii la arzătoare efectuată prin metode diferite de cele descrise s-ar putea dovedi eronată, întrucât nu ar ţine cont
de presiunea joasă creată de ventilator în camera etanşă.
B1) Reglarea la putere nominală:
• deschideţi robinetul de gaz şi setaţi centrala în regimul Iarnă;
• deschideţi robinetul de admisie a apei menajere la un debit de cel puţin 10 litri pe minut sau, în orice caz, asiguraţi-vă că există cerere
maximă de căldură;
• îndepărtaţi capacul modulatorului;
• reglaţi şurubul din alamă (
a) până la obţinerea valorilor de presiune indicate în tabelul 1;
• verificaţi ca presiunea dinamică de alimentare a centralei, măsurată la priza de presiune (Pa) a vanei de gaz (Figura 10) să fie cea
corectă (30 mbar pentru propan sau 20 mbar pentru gaz natural).
B2) Reglarea la putere redusă:
• deconectaţi cablul de alimentare al modulatorului şi desfaceţi şurubul (b) până la atingerea valorii presiunii corespunzătoare puterii reduse
(vezi tabelul 1);
• reconectaţi cablul;
• montaţi capacul modulatorului şi strângeţi-l.
B3) Verificări finale
• Aplicaţi plăcuţa suplimentară cu datele tehnice, care indică tipul de gaz şi reglările efectuate.

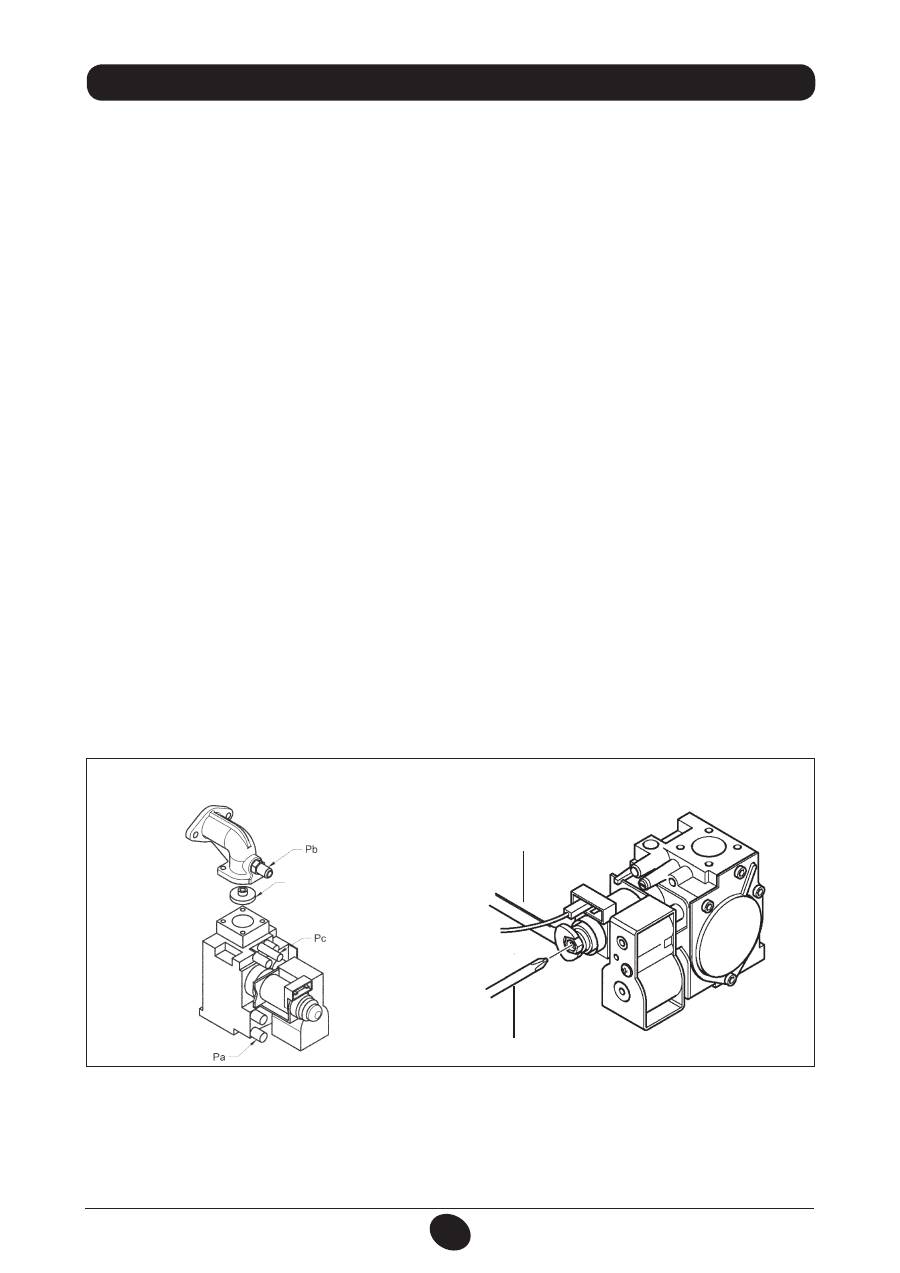

Figura 10
vană de gaz mod.
SIGMA 845
b
a
0605_1502
Figura 11
CG_2273 / 1008_2602
diafragmă gaz
ВНИМАНИЕ
Ако налягането на захранване с природен газ е прекалено ниско (по-ниско от 17 mbar), махнете газовата диафрагма, монтирана
над газовия вентил (фиг.10) и настройте параметъра
F02=00
от елекронния контрол (§21).

215
71.03982.03 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI

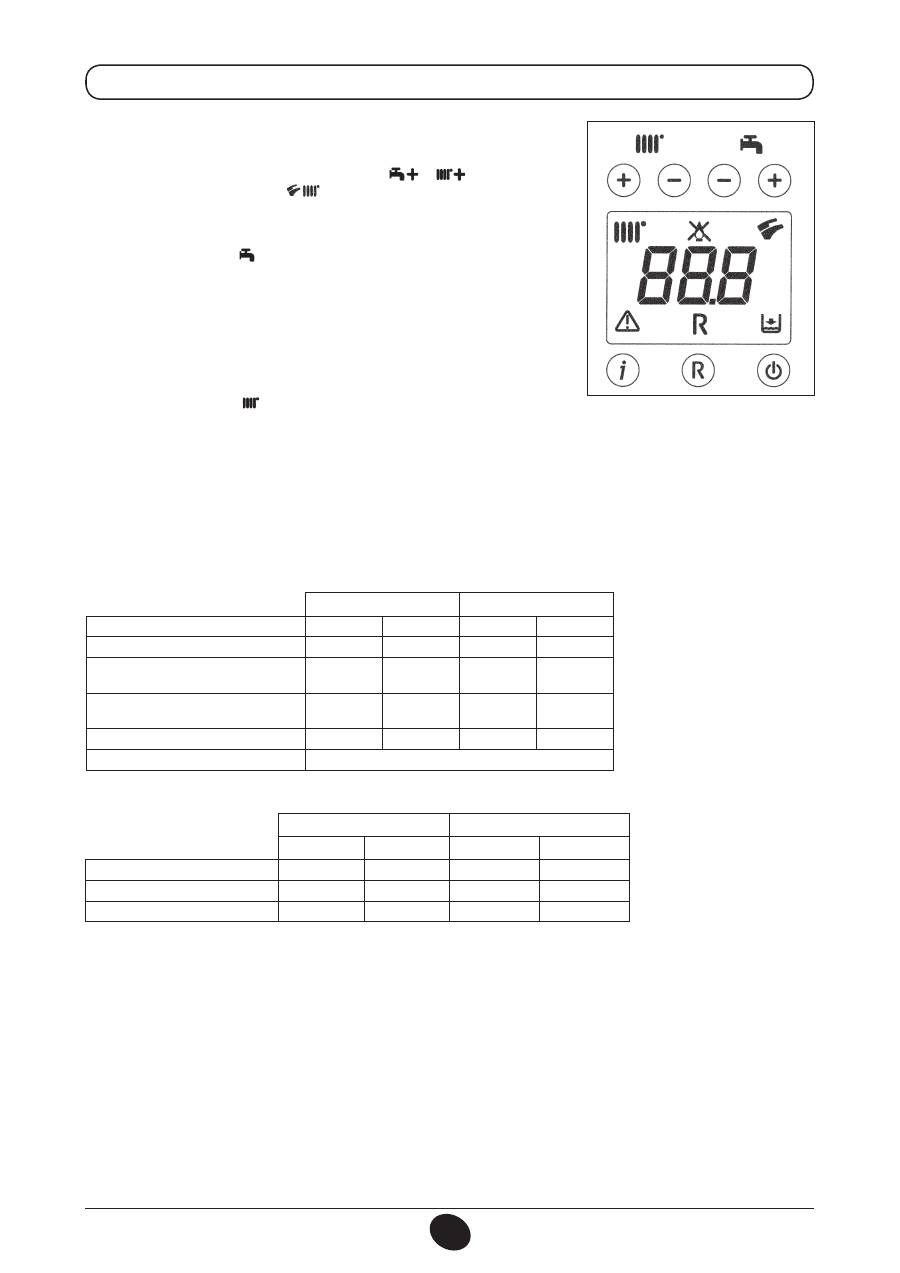

19.1 FUNCŢIA DE REGLARE A VALVEI DE GAZ
Notă
Funcţia se dezactivează automat după un interval de 15 minute la sfârşitul căruia placa electronică revine la starea de funcţionare anterioară
activării funcţiei sau la atingerea temperaturii maxime setate.
Pentru a facilita operaţiile de reglare a valvei de gaz se poate seta funcţia de reglare direct
de la panoul de comandă al centralei, conform instrucţiunilor din continuare:
a) Apăsaţi simultan timp de cel puţin 6 secunde tastele
şi
b) După circa 6 secunde simbolurile
încep să clipească;
c) Pe afişaj sunt vizualizate, cu un interval de 1 secundă, numărul “100” şi temperatura
turului.
În această fază centrala funcţionează la puterea maximă în regim de încălzire (100%).
d) Prin apăsarea tastelor +/- se poate seta instantaneu (100% sau 0%) puterea centralei.
e) Reglaţi şurubul “pmax/pmin” (figura 10) până la obţinerea valorii de presiune indicate
în Tabelul 1.
Pentru a regla presiunea la puterea maximă, folosiţi şurubul “Pmax” (fig. 10): rotiţi
şurubul în sens orar pentru a mări sau în sens antiorar pentru a micşora presiunea la
arzător.
Pentru a regla presiunea la puterea minimă, folosiţi şurubul “Pmin” (fig. 10): rotiţi
şurubul în sens antiorar pentru a mări sau în sens orar pentru a micşora presiunea la
arzător.
f) Prin apăsarea tastelor +/- se poate seta treptat nivelul de putere dorit (intervalul =
1%).
Pentru a ieşi din funcţie, apăsaţi tasta
0805_2302 / 1002_1201
Consum 15°C-1013 mbar
24 MI FF - 24 FF
24 - 24 MI
G20
G31
G20
G31
Putere nominală
2,80 m
3
/h
2,00 kg/h
2,80 m
3
/h
2,04 kg/h
Putere redusă
1,12 m
3
/h
0,82 kg/h
1,12 m
3
/h
0,82 kg/h
p.c.i.
34,02 MJ/m
3
46,34 MJ/kg
34,02 MJ/m
3
46,34 MJ/kg
Tabelul 2
* 1 mbar = 10,197 mmH
2
O
Tabel duze arzător
24 MI FF - 24 FF
24 - 24 MI
Gaz utilizat
G20
G31
G20
G31
diametru duze (mm)
1,28
0,77
1,18
0,77
Presiune la arzător (mbar*)
PUTERE REDUSĂ
2,0
5,7
2,4
5,6
Presiune la arzător (mbar*)
PUTERE NOMINALĂ
11,6
32,6
13,8
31,0
Diametru diafragmă gaz (mm)
4,8
—
5,5
—
nr. de duze
13
Tabelul 1
