- Инструкция по эксплуатации
32-х канальный
сетевой видеорегистратор ABUS
TVVR45030
Инструкция по эксплуатации
Версия 1.0
Описание прибора
Описание прибора
Передняя панель
Задняя панель
Управление системой Общие
положения
Управление прибором может осуществляться
следующим образом:
Элементы управления на передней панели
прибора
Пульт управления
USB-мышь
Элементы управления на приборе
443
Указание
Обратите внимание на изображение на стр. 1.
№
Название и Функция
1
Кнопки управления регистратора:
МЕНЮ:
Вызвать главное меню
Вкл./ выкл. звук клавиш (удерживать 5 сек.)
Запись:
Вызвать меню для запуска режима записи
вручную
Восп:
Открыть меню «Воспроизведения»
Увел.+:
Увеличить фрагмент изображения в
режиме PTZ
Умен.-:
Уменьшить фрагмент изображения в
режиме PTZ
Переключить выход видеосигнала в режим
реального времени: Монитор –
дополнительный монитор или видеовыход
– дополнительный видеовыход (нажать
Умен.-, затем кнопку OK)
Фокус+:
Настроить фокус в режиме PTZ
Фокус--:
Настроить фокус в режиме PTZ
Диаф. меньше:
Открыть диафрагму
Диаф. больше:
Закрыть диафрагму в режиме PTZ
PTZ:
Активировать управление режимом PTZ
РЕЖИМ
Сменить вид отображения экрана
Блок. кнопок:
Блокировать кнопки управления
Блокировка управляющих кнопок
2
USB-разъемы:
Для внешних приборов USB 2.0 (например,
мышь, внешний жесткий диск или
записывающее устройство NVR)
№
Название и Функция
3
Кнопки выбора камеры 1, 2, 3, …:
Отображение статуса камеры:
Белая подсветка: Камера подключена.
Голубая подсветка: Камера подключена.
Ведется запись.
Нет подсветки: Камера не подключена.
В режиме просмотра:
Выбор камеры и отображение в
полноэкранном режиме
4
Клавиши навигации:
При воспроизведении:
, настроить скорость;
, предыдущий/ следующий день.
В режиме просмотра:
Выбор канала
В Меню:
Навигация
Клавиша OK
Удерживать нажатой в течение 5 сек. для
включения/выключения прибора
Подтвердить выбор
Активировать/деактивировать флажок
При воспроизведении:
Воспр./Пауза
Медленное/быстрое воспроизведение:
Обычная скорость воспроизведения
5
Регулятор затвора
При воспроизведении:
Внешнее кольцо (кольцо затвора) - для
медленного и быстрого воспроизведения
Внутренне кольцо для воспроизведения
отдельных кадров
В Меню:
Внутренне кольцо передвигает курсор
ввех/вниз
Внешнее кольцо передвигает курсор влево/
вправо
В режиме просмотра:
Выбор канала
6
Светодиоды состояния видеорегистратора
Отражение статуса прибора:
постоянно горит синим цветом - система в
порядке;
мигает белым - система в порядке,
настройки записи сохранены, активный
режим наблюдения;
постоянно горит синим цветом - Мин. одна
камера производит запись;
постоянно горит красным цветом -
необходимо системное техобслуживание.
7
IR-получатель:
Для управления пультом
Описание прибора
Разъемы задней панели
Указание
Обратите внимание на изображение на.
№
Название
Функция
8
Вывод видео(изображения): Видеовыход
BNC
Штекер BNC, альтернативный выход для
VGA-/HDMI (18/19), для видеовыхода и
подключения монитора
9
Вывод аудио AUDIO OUT:
Аудиовыход Cinch (TVVR45030)
(синхронизирован с видеовыходом)
10
Line In:
Аудиовыход Cinch (TVVR45030)
(Для передачи по сети, не для
производства записи)
11
RS-232:
Серийный разъем – нерабочий
12
eSATA (только TVVR45030):
Последовательный интерфейс для
внешнего жесткого диска SATA
13
Сетевой разъем:
100-240 В перем., 50-60 Гц (TVVR45030)
14
Сетевой выключатель:
Для включения/ выключения прибора
15
Трев. вход:
Разъем RS485 для камер PTZ
Макс. 16 входов тревоги
Трев. выход:
Макс. 4 релейных выхода
16
LAN:
2x Ethernet разъема LAN
17
USB:
Разъем USB-порта
18
HDMI:
Разъем HDMI для монитора
19
VGA:
Разъем для монитора VGA (9pin),
видеосигнал на выходе
Пульт управления (TVAC40930)
445
Элементы управления пульта
446
Указание
Обратите внимание на рисунок пульта
управления на стр. 445
№
Название
Функция
20
DEV:
Присвоение пульту управления ID прибора
21
Алфавитно-цифровые кнопки:
Выбор камеры (канала) в режиме
«Отображения»:
Ввод букв и цифр в полях ввода
22
A:
Измение ввода (заглавные/строчные буквы,
символы, цифры)
23
Восп.:
Запуск воспроизведения
24
VOIP:
Не указано
25
PREV:
Измение настроек экрана в режиме
«Отображения»
26
Кнопки навигации:
При воспроизведении:
, настройка скорости
, предыдущий/следующий день
В режиме просмотра:
Выбор камеры (канала)
В меню:
Навигация
27
ESC:
Не указано
№
Название
Функция
28
Не указано
29
Не указано
30
Увел.+:
Увеличение фрагмента записи в режиме PTZ
31
F1:
В полях линзы:
Выбор всех опций
32
Увел-:
Уменьшение фрагмента записи в режиме PTZ
33
F2:
Включение с помощью вкладок
34
Диаф. больше:
В режиме PTZ:
Закрытие диафрагмы
35
Фокус-:
В режиме PTZ:
Уменьшение фрагмента записи в режиме
PTZ
36
Диаф. меньше:
В режиме PTZ:
Открытие диафрагмы
37
Фокус+:
в режиме PTZ:
Увеличение фрагмента записи в режиме
PTZ
38
◄II: Пауза/ воспроизведение
39
: Остановка воспроизведения
40
PTZ:
Включить управление режимом PTZ
41
Кнопка EnterII:
Подтвердить выбор
Активировать/ деактивировать флажок
При воспроизведении:
Воспр./Пауза
Режим простого воспроизведения:
Последовательное воспроизведение
отдельных кадров
42
МЕНЮ:
Вызов главного меню
Вкл./выкл. звука клавиш (удерживать 5
сек.)
43
Запись:
Открыть/начать запись вручную
44
ИНФО:
В режиме «Отображения» переключение
на другой монитор
45
Ред.:
Общая информация:
Активировать ввод текста, пробелы в поле
текста
46
Вкл:
Вкл./ Выкл. (удерживать 5 сек.)
Управление с помощью мыши
Указание
Дальнейшее описание в данном руководстве по
эксплуатации касается использования мыши.
Прибор поддерживает функцию управления с
помощью USB-мыши. Подключите мышь к
разъему USB.
Кнопка
Функция
Слева
Один щелчок:
Выбор меню, активация поля ввода
или вкладки
Двойной щелчок:
Изменение вида экрана: Отдельный
экран – Разделенный экран для Live-
отображения и воспроизведения
Щелкнуть и потянуть:
в режиме PTZ - Управление
камерами
Установка зон тревоги
Справа
Один щелчок:
Вызов всплывающих меню
Возврат в предыдущее меню
Колесико
прокрутки
В режиме просмотра:
показать предыдущую/следующую
камеру
Содержание
Описание прибора ..................................................................................................................................................... 442
Управление системой Общие положения................................................................................................................ 443
Элементы управления на приборе ........................................................................................................................... 443
Разъемы задней панели ........................................................................................................................................... 444
Элементы управления пульта .................................................................................................................................. 446
Управление с помощью мыши .................................................................................................................................. 446
Краткая инструкция ................................................................................................................................................... 451
Перед первым использованием ............................................................................................................................... 451
Установка жесткого диска ......................................................................................................................................... 451
Подключение .............................................................................................................................................................. 451
Конфигурация прибора .............................................................................................................................................. 451
Важные указания по технике безопасности ......................................................................................................... 452
Описание символов ................................................................................................................................................... 452
Применение по назначению ...................................................................................................................................... 452
Общие положения ...................................................................................................................................................... 452
Электропитание.......................................................................................................................................................... 452
Перегрузка/Перенапряжение .................................................................................................................................... 453
Кабель ......................................................................................................................................................................... 453
Место установки/условия эксплуатации .................................................................................................................. 453
Пульт управления ...................................................................................................................................................... 454
Техническое обслуживание и уход ........................................................................................................................... 455
Комплектующие .......................................................................................................................................................... 455
Ввод в эксплуатацию ................................................................................................................................................. 455
Дети ............................................................................................................................................................................. 455
Введение ...................................................................................................................................................................... 456
Общая информация ................................................................................................................................................... 456
Распаковка .................................................................................................................................................................. 457
Объем поставки .......................................................................................................................................................... 457
Клавиатура монитора ................................................................................................................................................ 458
Включение прибора ................................................................................................................................................... 458
Выключение, блокировка, перезагрузка прибора ................................................................................................... 458
Отражение статуса ..................................................................................................................................................... 459
Общие положения ...................................................................................................................................................... 459
Светодиоды состояния видеорегистратора: ........................................................................................................... 459
Клавиши выбора камеры Светодиоды состояния .................................................................................................. 459
Индикация на мониторе ............................................................................................................................................. 459
Помощник Настроек ................................................................................................................................................... 460
Настройка системы .................................................................................................................................................... 460
Настройка Администратора ...................................................................................................................................... 460
Системное время и дата ........................................................................................................................................... 460
Настройки сети ........................................................................................................................................................... 461
Управление жестким диском ..................................................................................................................................... 461
Настройка IP-камер .................................................................................................................................................... 462
Запись камеры ............................................................................................................................................................ 462
Отображение ............................................................................................................................................................... 463
Обзор ........................................................................................................................................................................... 463
Символы состояния ................................................................................................................................................... 463
Всплывающее меню при управлении мышью ......................................................................................................... 463
Вкладка выбора в изображении камеры .................................................................................................................. 464
448
Содержание
Настройки ................................................................................................................................................................... 465
Настройка выхода камеры ........................................................................................................................................ 465
Воспроизведение в режиме Отображения ........................................................................................................... 466
Общие положения ...................................................................................................................................................... 466
Экран Воспроизведения ........................................................................................................................................... 466
Управление с помощью панели управления .......................................................................................................... 466
Щелчок правой кнопкой мыши при текущем Воспроизведении. .......................................................................... 467
Меню прибора ............................................................................................................................................................. 468
Обзор меню ................................................................................................................................................................ 468
Описание меню .......................................................................................................................................................... 468
Настройки .................................................................................................................................................................... 469
Описание меню .......................................................................................................................................................... 469
Конфигурация ............................................................................................................................................................. 470
Обзор .......................................................................................................................................................................... 470
Основные настройки ................................................................................................................................................. 470
Понятия ...................................................................................................................................................................... 472
Стуктура сети ............................................................................................................................................................. 473
Конфигурация сети .................................................................................................................................................... 473
Предупреждение ........................................................................................................................................................ 479
Пользователь ............................................................................................................................................................. 479
Камера ......................................................................................................................................................................... 481
OSD ............................................................................................................................................................................. 481
Изображение .............................................................................................................................................................. 481
PTZ .............................................................................................................................................................................. 482
Движение .................................................................................................................................................................... 482
Действие ..................................................................................................................................................................... 482
Настройка ................................................................................................................................................................... 484
Расписание ................................................................................................................................................................. 484
Кодирование .............................................................................................................................................................. 485
Дополнительные установки (только TVVR45030)................................................................................................... 485
Меню «Отпуск» .......................................................................................................................................................... 486
Жесткие диски ............................................................................................................................................................ 487
Установка жесткого диска ......................................................................................................................................... 487
Параметры управления жестким диском ................................................................................................................ 487
Настройка жестких дисков для камер ...................................................................................................................... 488
Жесткий диск: настройка ........................................................................................................................................... 488
Проверить статус жесткого диска ............................................................................................................................ 489
Настройки тревоги жесткого диска........................................................................................................................... 489
Продолжительность ................................................................................................................................................... 490
Событие ...................................................................................................................................................................... 490
Ярлык .......................................................................................................................................................................... 490
Изображение .............................................................................................................................................................. 491
Техническое обслуживание ..................................................................................................................................... 492
Сведения о системе ................................................................................................................................................... 492
Протокол Поиск .......................................................................................................................................................... 492
Импорт/ экспорт .......................................................................................................................................................... 493
Обновление ................................................................................................................................................................ 494
Произвести восстановление системы ...................................................................................................................... 495
Сеть ............................................................................................................................................................................. 495
Резерв. Копия .............................................................................................................................................................. 497
Продолжительность ................................................................................................................................................... 497
Событие (тип события «тревожный вход») ............................................................................................................. 498
449
Содержание
Событие (тип события «тревожный вход») ............................................................................................................. 498
Запись тревоги ........................................................................................................................................................... 499
Запись вручную .......................................................................................................................................................... 499
Продолж. захват ......................................................................................................................................................... 499
Тревога ........................................................................................................................................................................ 499
Завершение работы ................................................................................................................................................... 500
Индикация .................................................................................................................................................................. 500
Настройки: Запись ..................................................................................................................................................... 500
Настройки: PTZ .......................................................................................................................................................... 500
Настройки: Сеть ......................................................................................................................................................... 500
Настройки: Сигнализация ......................................................................................................................................... 500
Настройки: RS232 ...................................................................................................................................................... 500
Устранение неисправностей .................................................................................................................................... 501
Очистка устройства и уход ...................................................................................................................................... 501
Указание ...................................................................................................................................................................... 501
Технические характеристики ................................................................................................................................... 502
Утилизация .................................................................................................................................................................. 504
Ссылка на директиву ЕС по утилизации старого электрического и электронного оборудования. .................... 504
Указания по обращению с батареями ...................................................................................................................... 504
Важная информация по утилизации батарей!........................................................................................................ 504
Ссылка на директиву ЕС RoHS ................................................................................................................................. 504
Глоссарий .................................................................................................................................................................... 505
Используемые термины ............................................................................................................................................ 505
О внутреннем жестком диске .................................................................................................................................. 507
450
Краткая инструкция
Краткая инструкция
Перед первым использованием
До начала эксплуатации необходимо провести
следующую подготовку:
1. Следуйте общим положениям, указаниям по
технике безопасности, инструкциям по установке
и подключению, см стр. 24:
2. Проверьте содержание упаковки на полноту
комплектации и наличие повреждений.
3. Вставьте батареи в пульт управления.
451
Указание
Следуйте указаниям в отдельной краткой
инструкции.
Установка жесткого диска
Предупреждение
Выключите прибор и изолируйте его от
электросети!
Учтите необходимое заземление для
избежания статического разряжения.
1. Установите один или несколько жестких дисков,
см. отдельную краткую инструкцию.
2. Сначала установите соединение с главной
платой с помощью красного дата-кабеля (малый
штекер).
3. Подсоедините кабель электропитания (большой
штекер, 5-проводной).
4. Проверьте штекерный разъем на
прочность/надежность подключения.
5. Закройте корпус.
Указание
Используйте исключительно жесткие диски,
разрешенные для видеозаписи и работы в
круглосуточном режиме 7 дней в неделю.
Подключение
Указание
Учтите минимальный радиус при прокладке
кабеля! Кабель не сгибать!
и на передней панели отобразится статус режима
работы видеорегистратора.
Конфигурация прибора
1. Соедините все IP-камеры с сетью.
2. Соедините все датчики с тревожными входами.
3. Подключите монитор к HDMI/VGA- или BNC-
разъему.
4. Подключите мышь к разъему USB.
5. Произведите сетевое подключение.
6. Включите прибор с помощью сетевого
выключателя «Выкл.» на задней панели прибора
Указание
Следуйте указаниям в отдельной краткой
инструкции.
Выполните отдельные шаги «Помощника
Настроек», см. стр.33
Выполните конфигурацию следующих настроек в
данной последовательности:
Выбор языка пользовательского интерфейса
Настройки Администратора
Настройка времени (дата, время...)
Настройки сети
Управление жестким диском (установки и
т.д.)
Настройки записи
Указание
Ознакомьтесь с информацией на сайте
ABUS (www.abus.com) о наличии
последнихобновлений встроенного
программного обеспечения для данного
прибора и установите их.
Указание
Последующее изменение даты или времени
может привести к потере данных!
Учтите обзор меню стр. 41, указания и описание
основного обслуживания системы стр.4.
Ознакомьтесь с описанием режимов:
Просмотр
стр. 36
Воспроизведение
стр. 39
PTZ:
стр. 37
Экспорт данных
стр. 52
Поиск ошибок
стр.72
Важные указания по технике безопасности
Важные указания по технике безопасности
Описание символов
В инструкции и на приборе используются следующие
символы:
452
Символ
Сигнальное
слово
Значение
Предупреж-
дение
Предупредительный знак
опасности травмирования
или опасности для здоровья.
Предупреж-
дение
Предупредительный знак
опасности травмирования
электрическим напряжением
или опасности для здоровья.
Важная
инфор-
мация!
Указание по безопасности в
связи с возможным
повреждением прибора/
комплектующих.
Указание
Важная информация
В тексте используются следующие сноски:
Значение
1. …
2. …
Призыв к выполнению действий/инструкция с
установленным порядком действий в тексте.
…
…
Перечисление без установленного порядка
действий в тексте или предупреждение.
Применение по назначению
Применяйте прибор только согласно цели его
назначения. Использование прибора в любых других
целях не соответствует его назначению.
Данный прибор может быть использован только для
следующих целей:
Данный сетевой видеорегистратор в сочетании с
подключенными источниками видеосигнала (IP-
камеры) и устройствами воспроизведения видео
(монитор CRT или TFT) используется для
видеоконтроля за объектами.
Указание
Сохранение данных осуществляется согласно
национальным директивам по защите
информационных данных.
При установке обратите внимание Ваших
клиентов на наличие таковых.
Общие положения
Перед первым использованием прибора внимательно
ознакомьтесь со следующими указаниями и обратите
внимание на предупреждения, даже в случае, если
вы знакомы с правилами обращения с техникой.
Предупреждение
Гарантия не распространяется на случаи
возникновения повреждений, вызванных
несоблюдением данной инструкции по
эксплуатации.
Мы не несем ответственность за возникший в
результате ущерб!
Предупреждение
При получении травм и возникновении
материального ущерба, возникших в
результате применения прибора не по
назначению или несоблюдения указаний по
технике безопасности, мы не несем
ответственность.
В данных случаях все гарантийные требования
теряют свою силу.
Сохраните данное руководство в качестве
справочного материала.
При дальнейшей продаже или передачи прибора
необходимо приложить инструкцию по эксплуатации.
Данный прибор был изготовлен при соблюдении
международных стандартов безопасности.
Электропитание
Используйте для данного прибора исключительно
источник электропитания, напряжение которого
соответствует указаниям на заводской табличке.
Если Вы точно не знаете характеристики сети
электропитания, обратитесь в Вашу
энергетическую компанию.
Предупреждение
Предупредите утечку информации.
Применяйте прибор подключив его к
беспрерывному источнику питания USV с
электрическим предохранителем.
Перед проведением работ по техобслуживанию и
установке отключите прибор от электросети.
Включение и выключение данного прибора
изолирует его от сети электропитания не
полностью.
Для полной изоляции прибора от электросети
необходимо вынуть штекер из штекерной розетки.
Важные указания по технике безопасности
Поэтому прибор должен быть установлен так,
чтобы был обеспечен прямой и
беспрепятственный доступ к штекерной розетке
для того, и в случае чрезвычайной ситуации
можно было немедленно вынуть штекер из
розетки.
Во избежание опасности возникновения пожара
при долгом неиспользовании прибора,
необходимо вынуть штекер из розетки. При угрозе
попадания молнии, до приближения грозы или
бури, обесточьте прибор или подключите его к
ИБП.
453
Предупреждение
Открывать прибор самостоятельно запрещено!
Возможна опасность поражения электрическим
током!
При необходимости открытия прибора
обратитесь к обученному профессиональному
персоналу или специалисту по установке и
монтажу.
Установка и переустановка жесткого диска
должна производиться обученным персоналом
или Вашим специалистом по монтажу и
установке.
Предупреждение
Работы по сборке и модификации прибора,
если таковые выполняются
неквалифицированным персоналом, ведут к
потере гарантийных обязательств.
Мы советуем обратиться к специалисту для
установки жесткого диска.
При ненадлежащей установке жесткого диска
гарантия теряет свою силу!
Не ставьте прибор, мебель или другие тяжелые
предметы на кабели и следите за отсутствием
перегибов, особенно в местах у штекера и гнездах
подключения кабеля.
Запрещено сворачивать кабель в узел и
соединять с другими кабелями.
Все кабели должны быть проложены так, чтобы
на них не наступали и было обеспечено
беспрепятственное перемещение.
Поврежденный сетевой кабель может стать
причиной пожара или поражения электрическим
током. Периодически производите проверку
кабелей.
Не изменяйте и не производите манипуляций на
сетевом кабеле и штекере.
Не используйте адаптерные штекеры или
удлинительные кабели, которые не соответствуют
действующим нормам безопасности, и не
изменяйте кабели электропитания и сети!
Место установки/условия эксплуатации
Установите прибор на твердой, ровной
поверхности. Не ставьте на прибор тяжелые
предметы.
Прибор не предназначен для эксплуатации в
помещениях с высокой температурой и
влажностью воздуха (например, в ванной
комнате) или с большим скоплением пыли.
Температура эксплуатации и влажность воздуха:
-10 °C до 55 °C, макс. 85 % относительной
влажности. Эксплуатация прибора должна
производиться только в умеренном климате.
Следите за тем, чтобы:
всегда была обеспечена достаточная вентиляция
(не ставьте прибор на полки, толстый ковер, на
Перегрузка/Перенапряжение
кровать или в места, где вентиляционные
отверстия будут прикрыты; оставьте с каждой
Старайтесь не допускать перегрузки штепсельных
стороны расстояние минимум 10 см;
розеток, удлинительных кабелей и адаптеров, так
как это может привести к возникновению пожара
вблизи прибора не находилось воздействующих
или удару током.
на него прямых источников тепла (например,
систем отопления);
Во избежание возникновения повреждений
вследствие перенапряжения (например, при
на прибор не падал прямой солнечный свет или
грозе), используйте электрический
сильное искусственное освещение;
предохранитель.
прибор не находился в непосредственной близи
от магнитных полей (например,
громкоговорителей);
Кабель
источники открытого огня (например, горящие
Не вытаскивайте кабель из розетки за провод,
свечи) не находились вблизи прибора либо были
возьмитесь за штекер.
расположены над ним;
Запрещено браться мокрыми руками за кабель,
не допускался контакт с брызгами и каплями
так как это может вызвать короткое замыкание и
воды, а также агрессивными жидкостями;
привести к поражению электрическим током.
вблизи эксплуатируемого прибора не находились
жидкости. Запрещается погружать прибор в
Важные указания по технике безопасности
жидкость (не ставьте наполненные жидкостями
предметы рядом с прибором или на него:
например, вазы или);
внутрь не попадали инородные предметы;
прибор не подвергался сильным перепадам
температур, иначе возможно образование
конденсата из влажности воздуха, что может
привести короткому электрическому замыканию;
прибор не подвергался значительным
сотрясениям и вибрациям.
Пульт управления
В случае, если прибор не используется в течение
продолжительного времени, необходимо вынуть
все батареи, иначе срок их действия может истечь
и они могут повредить прибор.
454
Важные указания по технике безопасности
Техническое обслуживание и уход
Работы по техобслуживанию необходимы в случае,
если прибор поврежден. Например, если повреждены
штекер, кабель или корпус, во внутрь прибора попала
жидкость или предметы, прибор подвергся
воздействию дождя или влаги, если работа прибора
осуществляется с перебоями или прибор подвергся
падению.
Обесточьте прибор для проведения работ по
техобслуживанию (например, очистке)!
При установлении дымообразования, появлении
необычных звуков или запаха незамедлительно
выключите прибор и выньте штекер из розетки. В
данных случаях дальнейшая эксплуатация
прибора до проведения проверки специалистом
запрещена.
Для проведения всех работ по техобслуживанию
обратитесь к квалифицированному специалисту.
Запрещается открывать корпус прибора и
комплектующих. При открытом корпусе
существует опасность поражения электрическим
током!
Очистку прибора и пульта управления
производить влажным материалом (салфеткой).
Не используйте растворители, спирт,
разбавляющие средства и.т.д. Они могут
повредить поверхность прибора.
Запрещено применение следующих веществ:
соленая вода, средства от насекомых,
хлорсодержащие и кислотные растворители
(нашатырь), чистящие порошки.
Аккуратно протереть поверхность
хлопчатобумажной салфеткой до полного
высыхания.
455
Предупреждение
Прибор работает под опасным напряжением.
По этой причине прибор разрешается
открывать только уполномоченному
персоналу, имеющему специальное
разрешение. Все работы по техобслуживанию
и сервису должны производиться фирмами,
имеющими на это разрешение. Ненадлежащий
ремонт может создать ситуацию угрозы жизни
для Пользователя прибора.
Ввод в эксплуатацию
Перед вводом в эксплуатацию необходимо
соблюдать все указания по технике безопасности
и эксплуатации!
Открывать корпус только для установки жесткого
диска.
Комплектующие
Подключайте только специально
предназначенные для этого приборы. В
противном случае возможно возникновение
опасной ситуации или повреждение прибора.
Предупреждение
Убедитесь при установке в имеющейся
установке видеонаблюдения, что все приборы
отключены от сети высокого напряжения и
цепи низкого напряжения!
Предупреждение
В случае сомнений не производите монтажа,
установки и прокладки кабеля самостоятельно,
а предоставьте это экспертам.
Ненадлежащее и неквалифицированное
выполнение электрических работ и работ по
установке приборов в домашних условиях
представляет опасность не только для Вас, но
и для других лиц.
Соедините кабелем установленные приборы,
так чтобы сеть высокого напряжения и цепь
низкого напряжения были проложены отдельно
друг от друга, не пересекались или не могли
пересечься в следствие дефекта.
Дети
Электрические приборы не предназначены для
детей! Не оставляйте детей пользоваться
электрическими приборами без присмотра. Дети
могут не осознать возможной опасности. Мелкие
детали при проглатывании могут быть
жизнеопасны.
Храните батареи и аккумуляторы в недоступном
для маленьких детей месте. При проглатывании
батареи или аккумулятора необходимо
немедленно обратиться за медицинской
помощью.
Храните упаковочную пленку так же в
недоступном для детей месте. Возможно
удушение!
Данный прибор не предназначен для детей.
Пружинистые детали при ненадлежащем
применении могут выскакивать и причинить детям
повреждения (например, для глаз).
Введение
Введение
Уважаемые клиенты!
Мы благодарим Вас за приобретение данного
продукта.
Данный продукт соответствует требованиям
действующих европейских и национальных директив.
Соответствие установлено, соответствующие
декларации и документы представлены
Производителем (www.abus.com).
Для сохранения данного обстоятельства и
обеспечения безопасной эксплуатации Вы как
Пользователь обязаны соблюдать данную
инструкцию!
Перед применением продукта ознакомьтесь с полной
инструкцией, обратите внимание на указания по
эксплуатации и технике безопасности!
Все названия фирм и продуктов являются торговыми
марками соответствующего владельца. Все права
защищены.
Если у Вас возникли вопросы, обратитесь к Вашему
специалисту по монтажу или дилеру по
специализированным продажам.
456
Исключение ответственности
Данная инструкция по эксплуатации была
составлена самым тщательным образом. В
случае, если Вы заметили упущения или
неточности, сообщите нам о них в письменной
форме по адресу, указанному на обратной
стороне руководства. Компания ABUS Security-
Center GmbH & Co. KG не несет
ответственность за технические и
типографические ошибки и оставляет за собой
право в любой момент времени вносить
изменения в продукт и инструкции по
эксплуатации без предварительного
предупреждения. Компания ABUS Security-
Center GmbH & Co. KG не несет
ответственности за возникший в результате
прямой и косвенный ущерб в связи с
оснащением, качеством работы и
применением данного продукта. Компания не
предоставляет никакой гарантии на
содержание данного документа.
Уведомьте о ремонте прибора специальную фирму,
имеющую разрешение.
Общая информация
В целях правильной эксплуатации прибора
внимательно прочтите и ознакомьтесь с
Руководством Пользователя, а также сохраните его
для дальнейшего пользования.
Данное Руководство содержит указания по
эксплуатации и техобслуживанию регистратора.
Введение
прибор с упаковкой обратно и свяжитесь с
Распаковка
Производителем.
Во время распаковки обращайтесь с прибором с
особой осторожностью.
Объем поставки
Упаковка и вспомогательные упаковочные средства
пригодны для утилизации рисайклингом, а также для
32-х канальный сетевой видеорегистратор ABUS
дополнительного использования.
Сетевой кабель
Мы рекомендуем:
SATA-кабели и винты для жестких дисков
Производить утилизацию бумаги, картона и
Крепление и винты для серверного шкафа
гофрированного картона или пластиковой упаковки в
Диск CD
предназначенных для этого контейнерах.
Руководство Пользователя
Если таковые отсутствуют в месте вашего
проживания, данные материалы могут
Соединительные клеммы
утилизироваться вместе с бытовыми отходами.
Краткое руководство
При возможном повреждении оригинальной упаковки
необходимо сначала проверить прибор. В случае
установления повреждений прибора отошлите
457
Указание
Примите во внимание, что для данного
видеорегистратора программные изменения
должны подтверждаться с помощью щелчка
«Применить»/«Подтвердить», прежде чем Вы
покинете вкладку или меню.
Введение

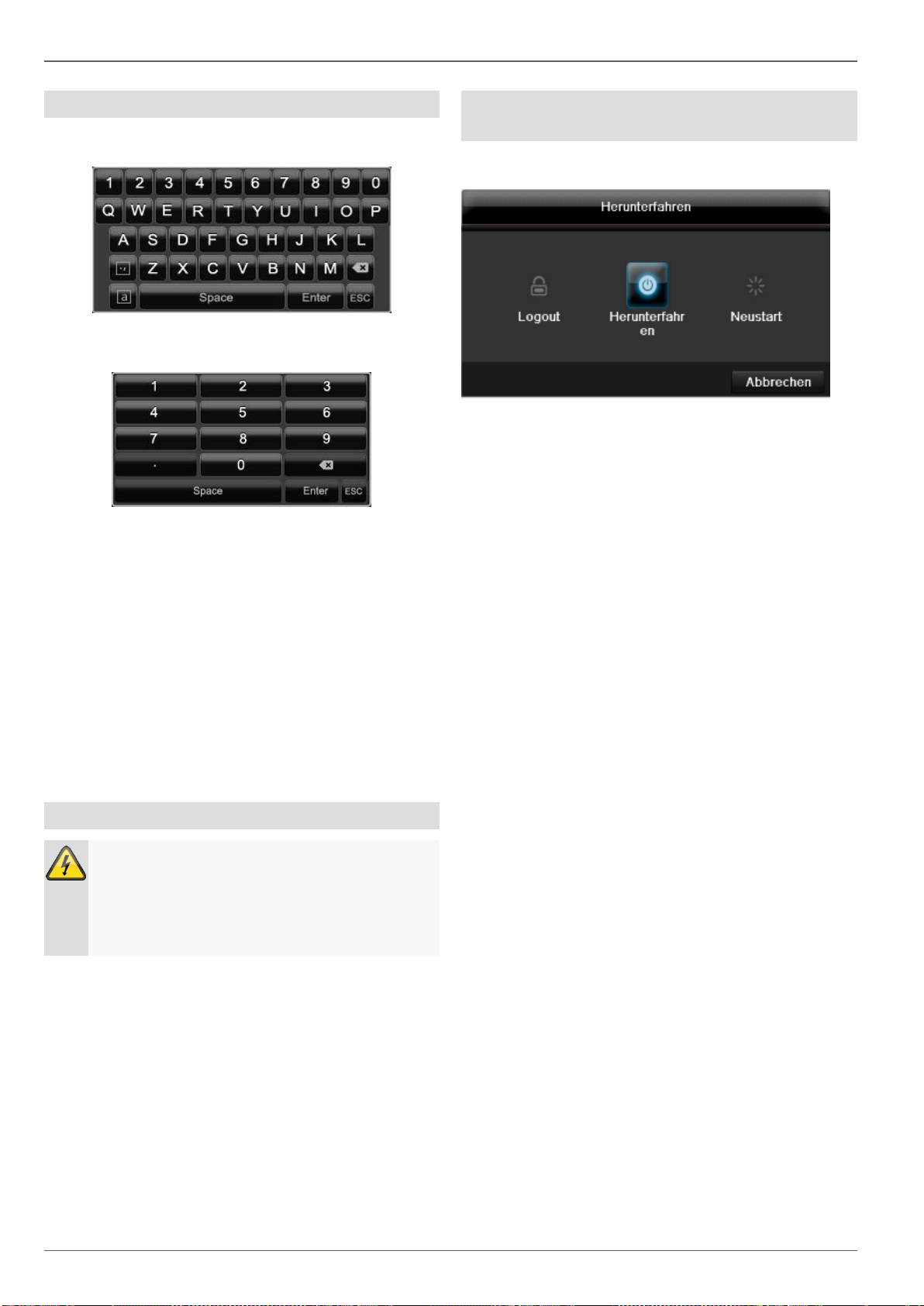

Клавиатура монитора
При щелчке мышкой по полю ввода текста появится
клавиатура монитора:
При введении только чисел появится следующая
клавиатура монитора:
Клавиши имеют функции, идентичные клавиатуре
компьютера.
Для введения знака щелкните по нему левой
кнопкой мыши.
Для завершения ввода нажмите на Enter.
Для удаления знака перед курсором нажмите
на.
Для переключения между заглавным и строчным
написанием, щелкните на а в рамке. Активная
настройка отобразиться сверху клавиатуры.
Чтобы прекратить ввод и покинуть поле, щелкните
ESC.
Включение прибора
458
Внимание!
Прибор может быть подключен к указанному на
заводской табличке напряжению сети!
Для безопасности применяйте бесперебойное
питание ИБП.
Выключение, блокировка, перезагрузка
прибора
Щелкните в Главном меню Выключить. Появится
обзор.
1. Для выключения выберите опцию Выключить и
подтвердите запрос, нажав Да. Прибор будет
выключен.
Во время процесса выключения не
нажимайте клавиши!
2. Для блокировки системы выберите символ слева
Блокировать. Пользовательский интерфейс
теперь заблокирован. Чтобы попасть в Меню
необходимо ввести пароль.
3. Для Перезагрузки нажмите символ справа
Перезагрузка. Будет произведена Перезагрузка
прибора.
Включение прибора
Нажмите клавишу ОК и удерживайте нажатой
в течение 5 секунд для нового включения
прибора.
При подключении прибора к источнику питания и
включенном главном выключателе на задней панели
прибора светится светодиод состояния
видеорегистратора.
1. Во время запуска прибор проводит
самопроверку.
2. По окончании которой появляется Помощник
Настроек. Закройте его, чтобы перейти к
Просмотру.
Отражение статуса
Отражение статуса
Общие положения
Следующее отражение статуса проинформируют Вас
о рабочем состоянии прибора:
Светодиоды на передней панели прибора
Акустические сигналы
Ярлыки (элементы индикации) на мониторе.
459
Указание
Следуйте указаниям в отдельной краткой
инструкции.
Светодиоды состояния
видеорегистратора:
Состояние
Функция
Постоянно горит
белым светом
Система в порядке
Мигает белым:
Система в порядке, настройки
записи сохранены, активный
режим наблюдения
Постоянно горит
синим светом:
Мин. одна камера производит
запись
Постоянно горит
красным светом:
Необходимо системное
техобслуживание
Клавиши выбора камеры Светодиоды
состояния
Состояние
Функция
Выкл.
Камера не подключена.
Постоянно горит
белым светом
Камера подключена.
Постоянно горит
синим светом
Мин. одна камера производит
запись
Индикация на мониторе
Устройство отображает дату и время, имя камеры, а
также идет ли запись.
Непрерывная запись: символ R синего цвета
Тревога / Движение&Тревога / Движение| Трев.
Запись: символ R красного цвета
Запись с помощью детекора движения: символ R
желтого цвета
Помощник Настроек
Помощник Настроек
Настройка системы
Помощник Настроек сопровождает Вас сквозь все
необходимые настройки системы. После этого
цифровой видеорегистратор настроен для записи и
контроля.
460
Указание
Все детальные настройки Вы найдете в меню
прибора, см. Обзор на стр.41.
После первого включения появится выбор языка:
1. Щелкните по полю ввода и выберите Ваш язык в
списке. Чтобы продолжить, щелкните
Применить. Появится следующий запрос:
Щелкните Далее для запуска Помощника.
Указание
После настройки системы можно
деактивировать флажок, галочка будет
деактивирована и Помощник не будет
запускаться автоматически.
Настройка Администратора
Предупреждение
Запомните пароль Admin.
Предустановленный пароль
«1 2 3 4 5».
1. Щелкните по полю ввода и введите пароль Ad-
min.
2. Для задания нового пароля активируйте флажок
перед новый пароль Admin.
3. Введите новый пароль и подтвердите ввод в
поле ниже.
4. Щелкните Далее.
Системное время и дата
1. Введите системное время (дату и время).
2. Закройте данную настройку, щелкнув Далее.
