Consignes de sécurité importantes
Maintenance et entretien
La maintenance est nécessaire lorsque l’appareil est en-
dommagé, par exemple lorsque la fiche de contact, le
câble électrique ou le boîtier est endommagé, lorsque
des liquides ou des objets pénètrent dans l’appareil, lors-
que l’appareil a été exposé à la pluie ou l’humidité ou
lorsqu’il ne fonctionne pas correctement ou est tombé par
terre.
Débranchez l’appareil du secteur avant toute opération
de maintenance (par exemple, un nettoyage) !
Si vous constatez un dégagement de fumée ou des
odeurs ou des bruits inhabituels, mettez l’appareil immé-
diatement hors tension et retirez la fiche de la prise de
courant. Dans ce cas, l’appareil ne peut plus être utilisé
avant qu’il soit examiné par un professionnel.
Confiez tous les travaux de maintenance à des per-
sonnes qualifiées.
N’ouvrez jamais le boîtier de l’appareil ou des acces-
soires. Toute ouverture du boîtier entraîne un danger de
mort par électrocution.
Nettoyez l’appareil et la télécommande à l’aide d’un chif-
fon humide.
N’utilisez pas de solvants, d’alcools, de dilutions etc. car
ceux-ci peuvent endommager la surface de l’appareil.
N’utilisez aucune des substances suivantes :
eau salée, insecticide, solvant acide ou chloré (chlorure
d’ammonium), poudre à récurer.
Frottez légèrement avec un chiffon en coton sur la sur-
face, jusqu’à ce que celle-ci soit entièrement sèche.
261
Avertissement
L’appareil fonctionne avec une tension dange-
reuse. C’est pourquoi l’appareil ne peut être ou-
vert que par des professionnels autorisés. Tous
travaux de maintenance et de réparation doivent
être effectués par des entreprises agréées. Les
réparations mal effectuées peuvent mettre
l’utilisateur de l’appareil en danger de mort.
Mise en service
Respectez toutes les consignes de sécurité et
d’utilisation avant la première mise en service !
N’ouvrez le boîtier que pour monter le disque dur.
Accessoires
Raccordez uniquement des appareils recommandés. Si-
non vous risquez de créer des situations dangereuses ou
d’endommager l’appareil.
Avertissement
Lors d’une installation dans un système de vidéo-
surveillance existant, vous devez vérifier si tous
les appareils sont débranchés du secteur et du
circuit à basse tension !
Avertissement
En cas de doute, confiez le monjours, l’installation
et le câblage à un professionnel.
Tout travail mal effectué, ou effectué par des ama-
teurs, sur le réseau ou les installations électriques
met non seulement vous-même en danger, mais
aussi votre entourage.
Câblez les installations de façon à ce que le ré-
seau électrique et le circuit à basse tension soient
toujours séparés et ne se rejoignent nulle part ou
puissent être connectés suite à une panne.
Enfants
Ne laissez jamais des appareils électriques entre les
mains d’un enfant ! Ne laissez jamais des enfants utiliser
des appareils électriques sans surveillance. Les enfants
sont incapables d’identifier correctement les dangers.
L’ingestion de petits objets peut mettre leur vie en dan-
ger.
Conservez les piles et les accumulateurs hors de portée
de jeunes enfants. Consultez un médecin en cas
d’ingestion d’une pile ou d’un accumulateur.
Rangez les emballages en lieu sûr. Il y a des risques
d’étouffement !
Cet appareil ne doit pas être mis entre les mains d’un en-
fant. Des pièces équipées d’un ressort peuvent rebondir
lors d’une mauvaise utilisation et provoquer des bles-
sures (par exemple, aux yeux) chez un enfant.
Préface
Préface
Chère cliente, cher client,
Nous vous remercions de l’achat de ce produit.
Ce produit est conforme aux exigences des directives eu-
ropéennes et nationales en vigueur. La conformité de ce
produit a été prouvée. Les déclarations et documents
correspondants ont été déposés chez le fabricant
(www.abus.com).
Nous vous invitons à lire attentivement les présentes ins-
tructions pour que cette conformité persiste et qu’un
fonctionnement en toute sécurité puisse être assuré.
Avant de mettre le produit en service, nous vous conseil-
lons de lire entièrement le manuel d’utilisateur et de res-
pecter toutes les consignes de sécurité et d’utilisation.
Tous les noms de société et désignations de produit sont
des marques de leurs propriétaires respectifs. Tous
droits réservés.
Pour de plus amples renseignements, adressez-vous à
votre installateur ou partenaire spécialiste !
262
Clause de non-responsabilité
Ce mode d’emploi a été établi avec le plus grand
soin. Si vous constatez encore des omissions ou
des inexactitudes, veuillez-nous en informer à
l’adresse mentionnée au verso du manuel. ABUS
Security-Center GmbH n’est pas responsable
d’erreurs techniques et typographiques et se ré-
serve le droit d’effectuer à tout moment et sans
préavis des modifications au produit et aux modes
d’emploi. ABUS Security-Center n’est pas respon-
sable des dommages directs et indirects liés à
l’équipement, les performances et l’usage de ce
produit. Aucune garantie n’est accordée quant au
contenu de ce document.
Déballage
Manipulez l’appareil avec le plus grand soin lors du dé-
ballage.
Les emballages et les moyens d’emballage sont recy-
clables et ne doivent pas être jetés.
Nous vous conseillons :
de mettre les papiers, les cartons, les cartons ondulés et
les emballages en plastique dans les conteneurs prévus
à cet effet.
Si ceux-ci ne sont pas encore disponibles dans votre ré-
gion, vous pouvez jeter ces articles d’emballage avec les
ordures ménagères.
Au cas où l’emballage d’origine serait endommagé, véri-
fiez tout d’abord l’état de l’appareil. Si vous constatez des
dégâts à l’appareil, renvoyez-le dans son emballage et
contactez le fabricant.
Contenu de la livraison
NVR 32 canaux
Câble d’alimentation secteur (EU / UK / AUS)
Câble SATA et vis pour l'HDD
Support et vis pour les racks du serveur
Logiciel sur CD
Manuel d’utilisateur (sur CD ou ci-joint)
Installateur rapide (sur CD ou ci-joint)
Bornes de raccordement
Informations d’ordre général
Pour utiliser correctement cet appareil, vous devez lire
attentivement ce manuel d’utilisateur et le conserver afin
de pouvoir le consulter ultérieurement.
Ce manuel contient des instructions concernant
l’utilisation et la maintenance de l’enregistreur. Confiez
toute réparation de cet appareil à une entreprise agréée.
Préface

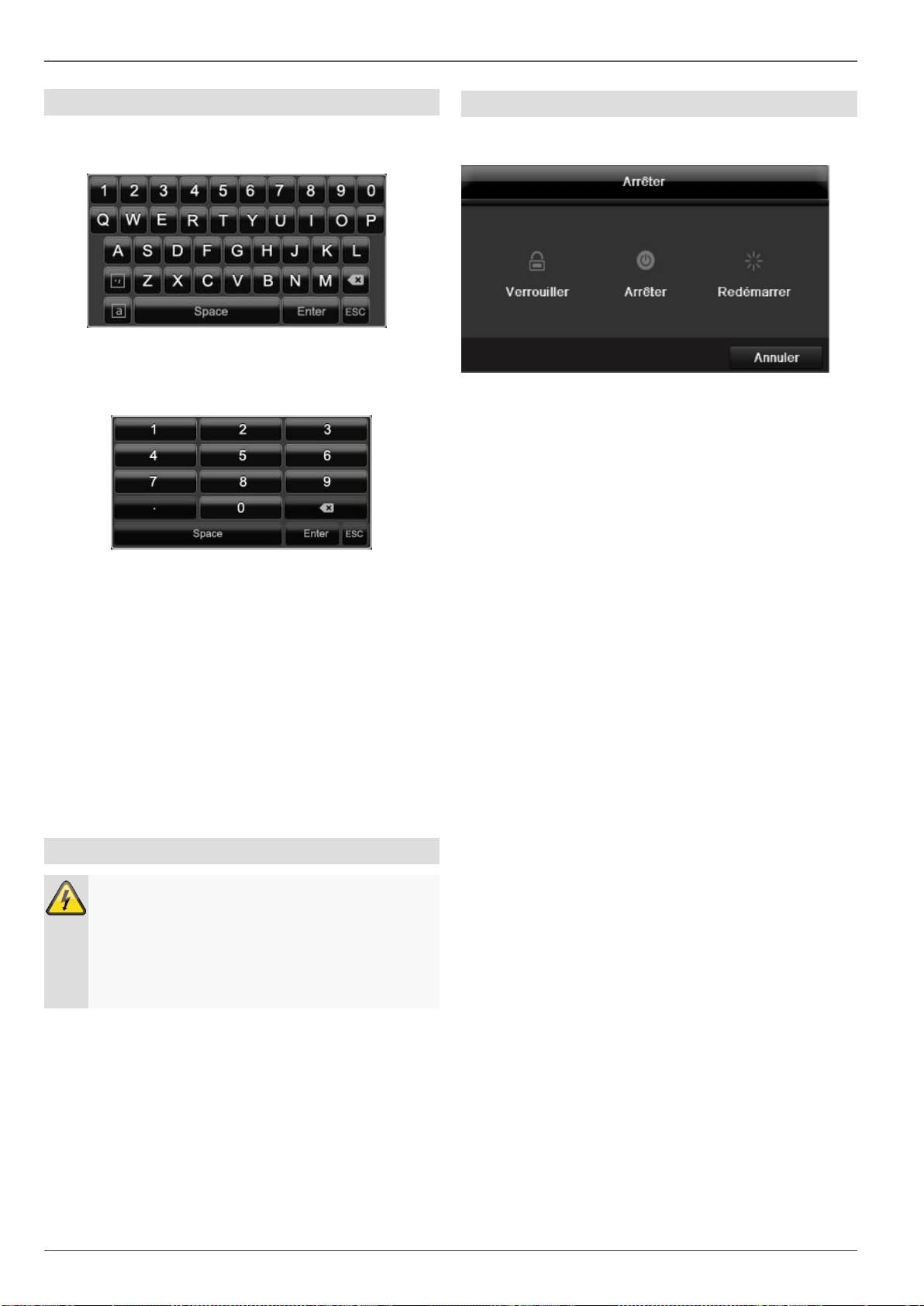

Clavier virtuel
Lorsque vous cliquez avec la souris sur un champ texte,
un clavier virtuel apparaît à l’écran :
Le clavier virtuel suivant s’affiche lorsque des chiffres
sont saisis :
Les touches ont la même fonction que celles d’un clavier
d’ordinateur.
Pour saisir un caractère, il suffit de cliquer dessus à l’aide
du bouton gauche de la souris.
Cliquez sur Enter pour terminer la saisie.
Cliquez sur pour effacer le caractère devant le cur-
seur.
Cliquez sur le a encadré pour passer des majuscules aux
minuscules et vice-versa. La sélection active est indi-
quée au-dessus du clavier.
Cliquez sur ESC pour interrompre une saisie ou pour
quitter le champ.
Démarrage de l’appareil
263
Attention
Branchez l’appareil uniquement sur un réseau
électrique dont la tension correspond à celle qui
est indiquée sur la plaque signalétique !
Utilisez un système d’alimentation en courant
sans interruptions par mesure de sécurité.
Arrêter, verrouiller, redémarrer l’appareil
Cliquez dans le menu principal sur Arrêter. L’écran sui-
vant apparaît.
1. Pour mettre l’appareil hors tension, sélectionnez
l’option Arrêter et confirmez en cliquant sur Oui.
L’appareil s’éteint.
N’appuyez sur aucune touche pendant la mise
hors tension de l’appareil !
2. Pour verrouiller le système, cliquez sur l’icône Ver-
rouiller à gauche. L’interface utilisateur est verrouil-
lée. Il faut alors saisir un mot de passe pour accéder
aux menus.
3. Cliquez sur l’icône Redémarrer à droite pour redé-
marrer. L’appareil redémarre.
Mise sous tension de l’appareil
Appuyez pendant 5 secondes sur la touche OK pour re-
mettre l’appareil sous tension.
Lorsque l’appareil est branché sur le secteur et mis sous
tension à l’aide de l’interrupteur situé au dos, le voyant
d’état DVR s’allume.
1. L’appareil effectue un autotest pendant le démar-
rage.
2. Pour finir, l’assistant de paramétrage s’affiche. Quit-
tez-le pour accéder au mode live.
Indicateurs d’état
Indicateurs d’état
Généralités
Les indicateurs d’état suivants vous informent sur l’état
de fonctionnement :
voyants sur le devant de l’appareil
signaux sonores,
icônes (pictogrammes) sur le moniteur.
264
Remarque
Suivez les instructions du guide de démarrage ra-
pide fourni séparément.
Voyant d’état DVR
Etat
Fonction
s’allume durablement
en blanc
état du système OK
clignote en blanc
état du système OK, para-
mètres d’enregistrement enre-
gistrés, mode de surveillance
activé
s’allume durablement
en bleu
au moins une caméra est en
train d’enregistrer
s’allume durablement
en rouge
une maintenance du système
s’impose
Voyant d’état touches de sélection de camé-
ra
Etat
Fonction
Eteint
aucune caméra raccordée
s’allume durablement
en blanc
caméra raccordée
s’allume durablement
en bleu
la caméra enregistre
Indicateurs sur le moniteur
L’appareil affiche la date, l’heure et le nom de la caméra
et vous informe si un enregistrement est en cours.
Enregistrement en continu : « R bleu »
Alarme / MD&Alarme / MD|Alarme Enregistrement : «
R rouge »
Enregistrement suite à une détection de mouvement :
« R jaune »
Assistant de paramétrage
Assistant de paramétrage
Paramétrage du système
L’assistant de paramétrage vous aide à effectuer les ré-
glages indispensables du système. Le DVR sera alors
configuré pour l’enregistrement et la surveillance.
265
Remarque
Vous trouvez tous les réglages dans le menu Ap-
pareil. Voir la menu principal, p. 273 .

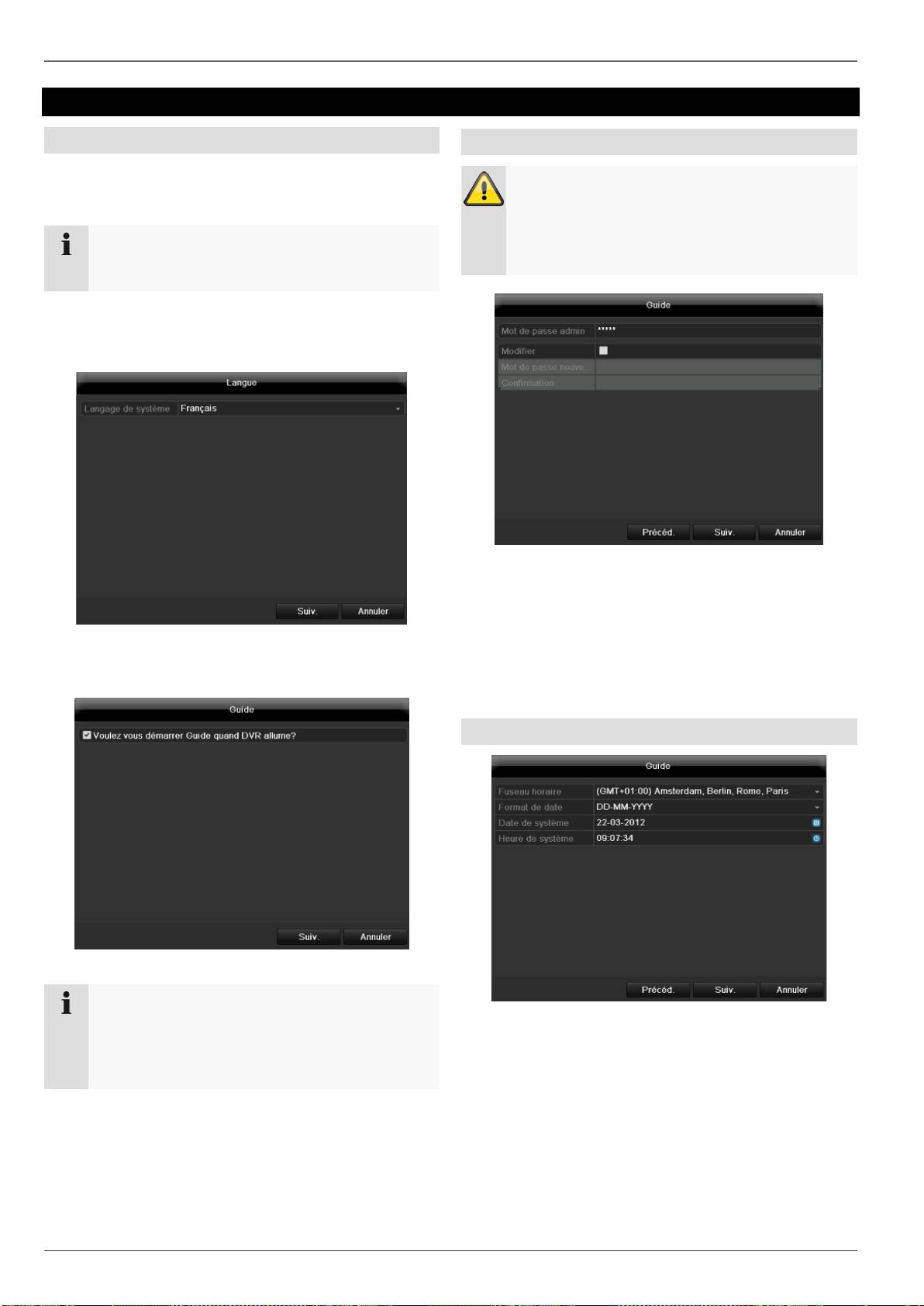

Le choix de la langue apparaît à l’écran après la pre-
mière mise sous tension :
1. Cliquez dans le champ et sélectionnez votre langue
dans la liste. Cliquez ensuite sur Suivant. La ques-
tion suivante s’affiche :
Cliquez sur Suivant pour démarrer l’assistant.
Remarque
Une fois le système paramétré, vous pouvez dé-
sactiver la case à cocher. La petite coche dispa-
raît et l’assistant ne démarrera plus automatique-
ment.
Paramétrage de l’administrateur
Avertissement
Notez bien le mot de passe Administrateur.
Mot de passe préprogrammé :
« 1 2 3 4 5 ».
1. Cliquez dans le champ et saisissez le mot de passe
Administrateur.
2. Pour saisir un nouveau mot de passe, activez la
case à cocher devant Modifier.
3. Saisissez le nouveau mot de passe et confirmez en
le saisissant à nouveau dans le champ suivant.
4. Cliquez sur Suivant.
Date / temps
1. Entrez la date et l’heure système.
2. Terminez le paramétrage en cliquant sur Suivant.
Assistant de paramétrage
Paramètres réseau
266
Remarque
Demandez à votre administrateur de réseau si
vous pouvez sélectionner DHCP ou l’adresse IP
en définissant manuellement les autres para-
mètres.
1. DHCP actif : si DHCP a été choisi sur le routeur
du réseau, vous pouvez activer la case à cocher
DHCP. Tous les paramètres réseau seront alors
automatiquement définis
DHCP non actif : saisissez les données manuel-
lement (adresse IP, masque de sous-réseau et
Gateway standard = adresse IP du routeur).
Vous pouvez également saisir l’adresse du ser-
veur DNS requis pour l’envoi du mail.
2. Voici un exemple typique d’adresses :
Adresse IPv4 : 192.168.0.50
IPv4 Masque de sous-réseau : 255.255.255.0
IPv4 Gateway standard : 192.168.0.1
DNS primaire : 192.168.0.1
Remarque
Vous devez configurer les deux connexions ré-
seaux si vous avez sélectionné le mode « Working
Model» ! Pour cela, vous devez modifier la sortie
LAN sous « Sélectionner NIC ».
3. Comme cet appareil possède 2 connexions ré-
seau, il existe d’autres configurations possibles
que les connexions parallèles et séparées:
Net Fault-
tolerance
Une connexion LAN est sélectionnée
pour le transfert des données (« Sélec-
tionner NIC »). L’autre connexion dis-
pose d’un type de mode de veille. Si
pour une raison quelconque (comme
une défaillance de la carte réseau ou
d’un câble) le transfert des données ne
peut plus être assuré, l’appareil bas-
cule vers l’autre interface et l’utilise
pour le transfert des données.
Load
Balance
Lorsque ce mode est sélectionné, les
deux cartes/câbles réseau travaillent
de concert afin d’obtenir une plus
grande largeur de bande.
Multi-
adresse
Si vous sélectionnez ce mode, vous
devez configurer les données réseau
séparément pour chaque connexion.
Ainsi, il est possible de diviser
l’appareil en deux réseaux distincts
afin de réduire la charge réseau.
Remarque
En cas d’accès à distance via Internet, l’appareil
doit disposer d’une adresse réseau fixe.
Assistant de paramétrage
Gestion des disques durs
1. Pour configurer un nouveau disque dur, cochez la
case avec un clic gauche puis cliquez sur Init.
267
Avertissement
Toutes les données existantes seront suppri-
mées !
Enregistrement caméra
1. Sélectionnez la caméra souhaitée pour
l’enregistrement dans l’option correspondante.
2. Cochez la case « Enregister ».
3. Sélectionnez le type d’enregistrement. Vous avez le
choix entre « Enregistement par horaire » et « Dé-
tection de mouve ». Activez la détection interne de
2. Répondez par l’affirmative à la question concernant
mouvement de la caméra pour permettre un enregis-
la sécurité en cliquant sur OK. Le disque dur est
trement.
alors paramétré pour être utilisé. La progression
4. Appuyez sur Copier à, pour appliquer ces para-
s’affiche sur la barre d’état.
mètres à d’autres caméras. Pour cela, sélectionnez
3. Terminez le paramétrage en cliquant sur Suivant.
les caméras dans la fenêtre qui vient de s’ouvrir. Co-
chez la case correspondante en cliquant dessus.
Configuration de caméras réseau
5. Validez la configuration et fermez l’assistant de con-
figuration en cliquant sur OK.
1. Cliquez sur Recherche pour configurer les caméras
réseau.
2. Une vue d’ensemble de toutes les caméras réseau
trouvées apparaît.
3. Activez la case en cliquant à gauche pour sélection-
ner les caméras réseau ; ajoutez-les ensuite.
4. Cliquez sur Suite.
Mode live
Mode live
Vue d’ensemble
Symboles d’état

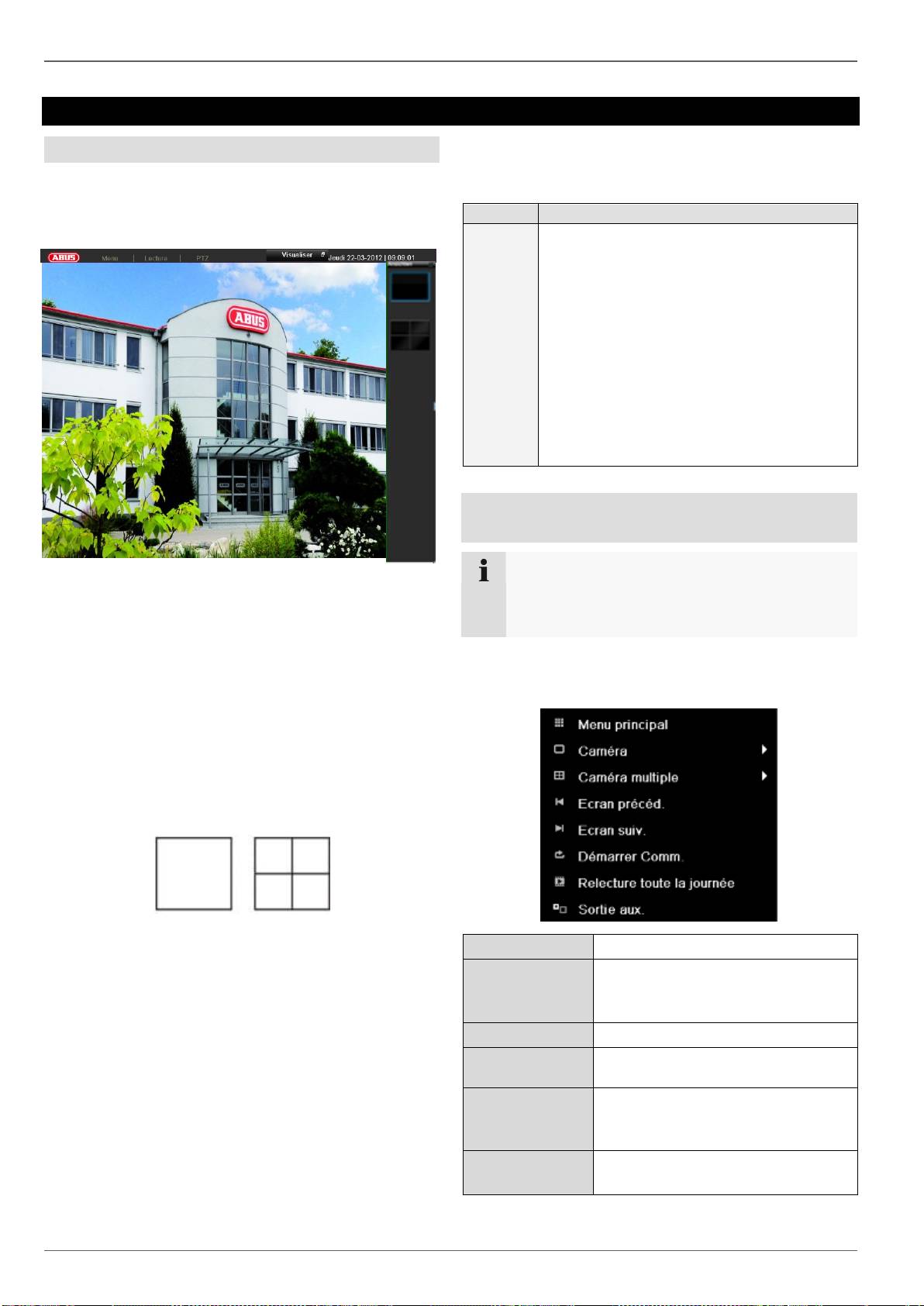

Le mode live est automatiquement sélectionné à la mise
Les symboles suivants s’affichent selon l’état de fonc-
sous tension de l’appareil.
tionnement de l’appareil :
En appuyant plusieurs fois sur la touche Menu, vous ob-
tenez également le mode live.
Les menus se trouvent dans l’en-tête.
Menu
Lecture et
PTZ.
Le menu contextuel des modes d’affichage se trouve à
droite. A droite, vous trouvez également la date et
l’heure.
Pour ouvrir le menu contextuel des modes
d’affichage, cliquez dans la barre des menus en
haut à droite sur le rectangle.
Cliquez sur un pictogramme pour faire défiler les di-
vers modes d’affichage.
Les signaux des caméras raccordées s’affichent sur
l’écran principal.
Avec un double clic sur la touche gauche de la souris,
vous pouvez afficher les images de chaque caméra en
plein écran ou revenir au mode d’affichage d’origine.
268
Symbole
Signification
R
R
R
Rouge : enregistrement suite á une alarme
Enregistrement suite á : alarme, détec-
tion du mouvement|alarme, détection du
mouvement&alarme
Jaune : Enregistrement suite à une détec-
tion de mouvement
Enregistre uniquement après une détec-
tion de mouvement
Bleu : enregistrement
Enregistrement en continu
Menu contextuel en cas de commande à la
souris
Remarque
Appuyez sur le bouton droit de la souris pendant
que le curseur de la souris se trouve sur une
image diffusée en direct.
Vous avez le choix entre les paramétrages suivants. La
flèche orientée vers la droite permet d’ouvrir un sous-
menu :
Menu pincipal
Ouverture du menu principal
Caméra
Image affichée en plein écran en
provenance de la caméra sélection-
née
Caméra multiple
Présentations différentes
Ecran précéd.
Visualisation de la caméra précé-
dente
Ecrean suiv.
Affichage des images en prove-
nance de(s) (la) caméra(s) sui-
vante(s)
Démarrer Comm.
Démarrage d’une séquence de ca-
méra
Mode live
269
Relecture toute la
journée
Pour passer en mode visionnage
Sortie aux.
Basculer vers le moniteur de surveil-
lance
Remarque
L'activation de "AUX moniteur" sans moniteur spot
connecté:
Fonction de pointeur de la souris est désactivé.
Remarque
Visualisation de séquences:
Définissez dans les paramètres de visualisation le
taux de ralentissement des séquences.
Barre de sélection sur l’image de la caméra
Cliquez sur l’affichage simple ou multiple d’une image.
Une barre de sélection s’affiche :
(1) (2) (3) (4) (5) (6) (7) (8)
N°
Signification du symbole
(1)
Zone de déplacement de la barre miniature
(2)
Activer/désactiver l’enregistrement manuel
(3)
Lecture immédiate des 5 dernières minutes
(4)
Activer/désactiver la sortie audio de la vidéo
(5)
Instantané du canal sélectionné
(6)
Commande PTZ
(7)
Zoom numérique
(8)
Quitter la barre de sélection
Mode live
Réglages
270
Remarque
Le mode live peut être paramétré comme suit.
Ouvrez le menu principal et cliquez sur « Configuration
de système ». Enfin, cliquez sur « Apercu directe » :
Dans l’onglet « Général » se trouvent les paramètres sui-
vants :
Sortie Video
VGA/HDMI, Main CVBS
Sélectionne la connexion pour modi-
fier les paramètres
Mode
Différents affichages caméra
Délais
Temps de commutation entres les
différentes caméras en mode affi-
chage séquentiel
Activer la sortie
audio
Activer/désactiver la sortie audio de
la vidéo. Le signal audio n’est émis
que lorsque l’entrée de caméra est
en plein écran
Port de sortie
d´événement
Attribuer un moniteur pour l’affichage
d’événements
Temps immobi-
lise
en secondes, pour déterminer le
temps d’affichage de l’événement
sur le moniteur attribué.
Post Event Dis-
play Time
en seconds, définit la durée du pop-
up fenêtre pendant qu´un évène-
ment.
Remarque
L’image de l’enregistreur peut être émise avec
un moniteur HDMI ou VGA. La combinaison
des sorties HDMI et VGA est supportée.
La sortie BNC peut être utilisée pour un moni-
teur Spot ou pour un moniteur autonome.
Remarque
Ecran HDMI/VGA connecté :
Un écran HDMI/VGA connecté devient automati-
quement l'écran principal de la sortie audio affec-
tée. La sortie vidéo BNC affiche les caméras par
séquence et en mode plein écran.
Si le câble HDMI/VGA n'est pas connecté lors de
l'amorce du DVR, le signal vidéo principal est affi-
ché sur la sortie BNC MAIN. Connecter le câble
HDMI/VGA et réamorcer le DVR afin d'afficher le
signal vidéo principal au niveau de la sortie
HDMI/VGA.
Aucun écran HDMI/VGA connecté :
Le signal vidéo principal est représenté au niveau
de la sortie BNC MAIN. La sortie vidéo BNC af-
fiche les caméras par séquence et en mode plein
écran.

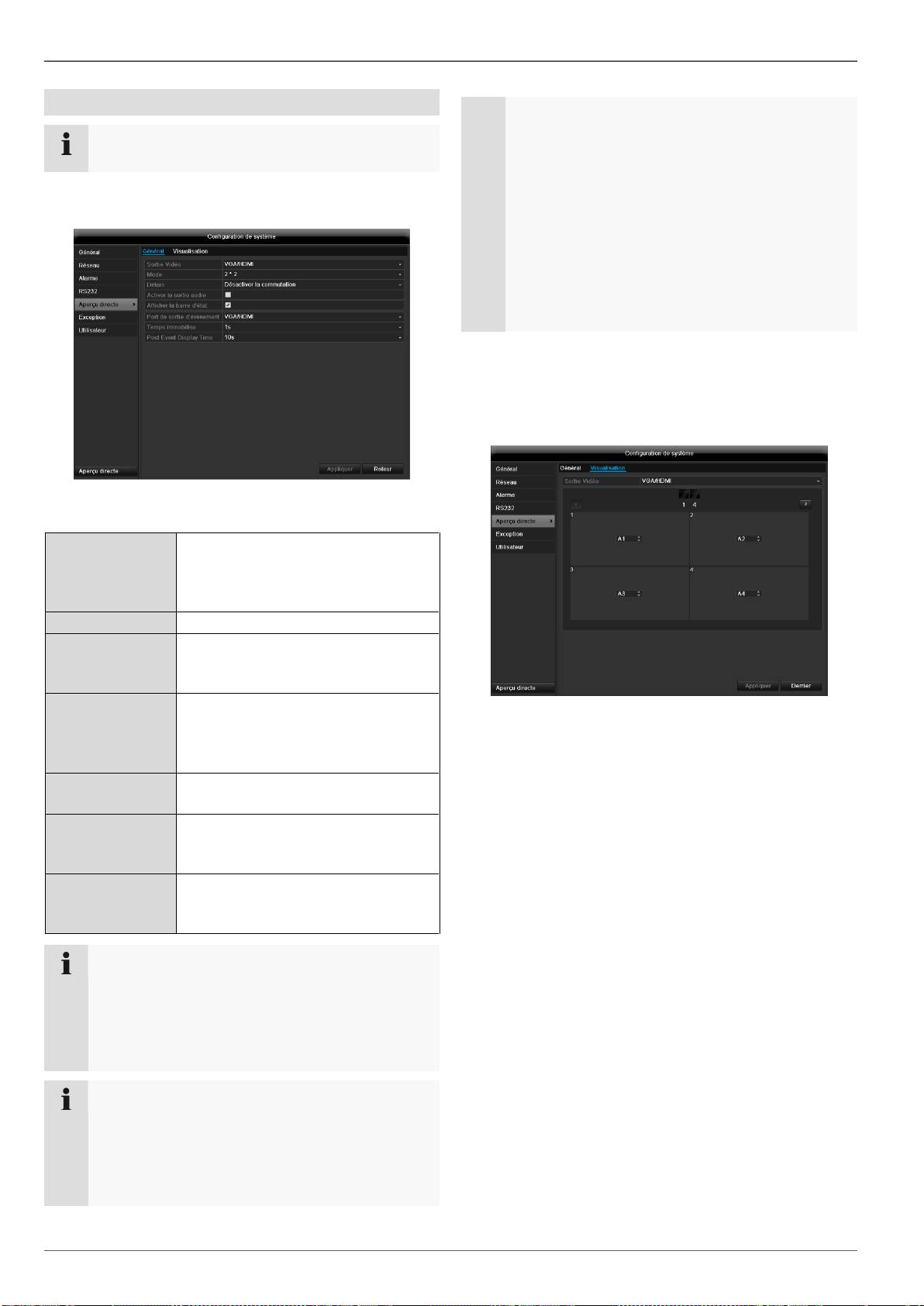

Configuration de la sortie caméra
Vous pouvez configurer au maximum 32 (TVVR45030)
caméras simultanément en mode live.
1. Cliquez sur « Visualisation »:
2. Sélectionnez le mode d’affichage.
1 x 1
2 x 2
3 x 3
1 + 5
1 + 7
4 x 4
3. Attribuez le signal de caméra souhaité à chaque
écran à l’aide des touches de navigation.
Le paramètre X signifie que cette caméra n’est
pas affichée.
4. Cliquez sur Appliquer pour valider la configuration.
Restitution
Restitution
Généralités
Vous pouvez visionner de trois façons :
via Recherche par événement dans le menu principal,
en mode live ou
via le fichier journal dans le menu Maintenance.
271
Remarque
Les boutons « previous file/day/event » (fi-
chier/jour/évènement précédent) ont différentes
fonctions selon le mode de lecture :
Lecture normale :
En appuyant sur le bouton, la lecture passe au jour
précédent/suivant.
Recherche d’évènement :
En appuyant sur le bouton, la lecture passe au jour
d’évènement précédent/suivant.
Exportation des données :
En appuyant sur le bouton, la lecture passe au fi-
chier précédent/suivant.
Remarque
La restitution simultanée de 4 canaux de caméra
est possible.
L’écran de visualisation
Le visionnage est piloté à l’aide du champ de contrôle :
N°
Zone
visionnage en cours avec date et heure
sélection de la caméra pour le visionnage
calendrier avec le type
champ de contrôle avec axe de temps
d’enregistrement (voir à droite)
Commande via champ de contrôle
Le champ de contrôle permet de piloter le visionnage en
cours. Les symboles ont la signification suivante :
N°
Signification des symboles
1
Zoomer/dézoomer sur la barre de temps (24/12/1
heurs)
2
Activation/désactivation de la restitution audio
3
Définir un point de départ et d’arrivée pour la sau-
vegarde des données d’une vidéo
4
Ajouter un repère
5
Ajouter un repère personnalisé
6
Gérer les repères
7
Lecture arrière
8
Stop
9
Démarrer / stopper la lecture
10
revenir 30 secondes en arrière
11
passer 30 secondes en avant
12
Ralenti (1/16x - 1x)
13
Avance rapide (1x - 16x)
14
Enregistrement précédent, jour précédent
15
Enregistrement suivant, jour suivant
16
Axe de temps :
Cliquez à l’aide de la souris sur l’axe de temps
afin de poursuivre le visionnage à partir d’un
autre moment
Cliquez sur le « coulant » et faites-le glisser
jusqu’au moment souhaité, afin de démarrer le
visionnage à ce moment-là
17
Type d’enregistrement
Bleu = enregistrement en continu
Rouge = enregistrement ponctuel
18
Masquer le champ de contrôle
2
5 6 7 8 9 14
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
Restitution
272
19
Quitter le visionnage
Remarque
Vous pouvez zoomer sur une partie de l’écran.
Cliquez avec le bouton droit de la souris dans
le visionnage en cours.
Sélectionnez « Zoom digital »
Le mode zoom est activé.
Déplacez la zone zoomée à l’aide de la fenêtre
miniature.
Pour terminer, cliquez avec la touche droite sur
l’image.

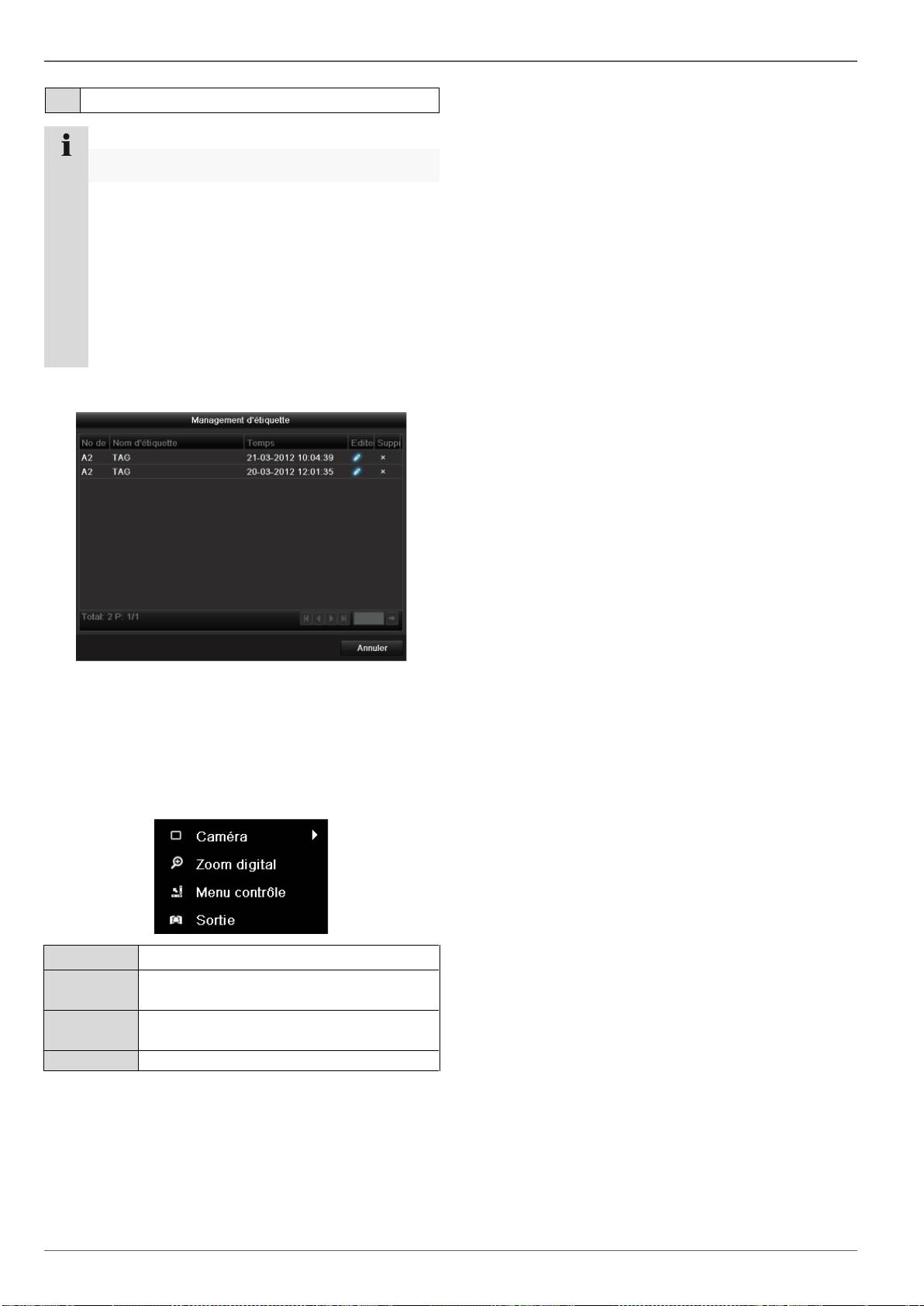

Cliquez sur « Management d´étiquette » (6) :
Cliquez sur le symbole Éditer pour modifier la des-
cription de votre repère. Pour le supprimer, cliquez
sur le symbole Supprimer.
Clic droit sur lecture en cours
Cliquez droit sur l’image de lecture. Les options sui-
vantes sont alors disponibles:
Caméra
Caméra à configurer
Zoom digi-
tal
Agrandit digitalement la partie sélection-
née de l’écran
Menu con-
trôle
Masque/affiche le champ de commande
de la lecture
Sortie
Arrête la lecture
Menu principal
Menu principal

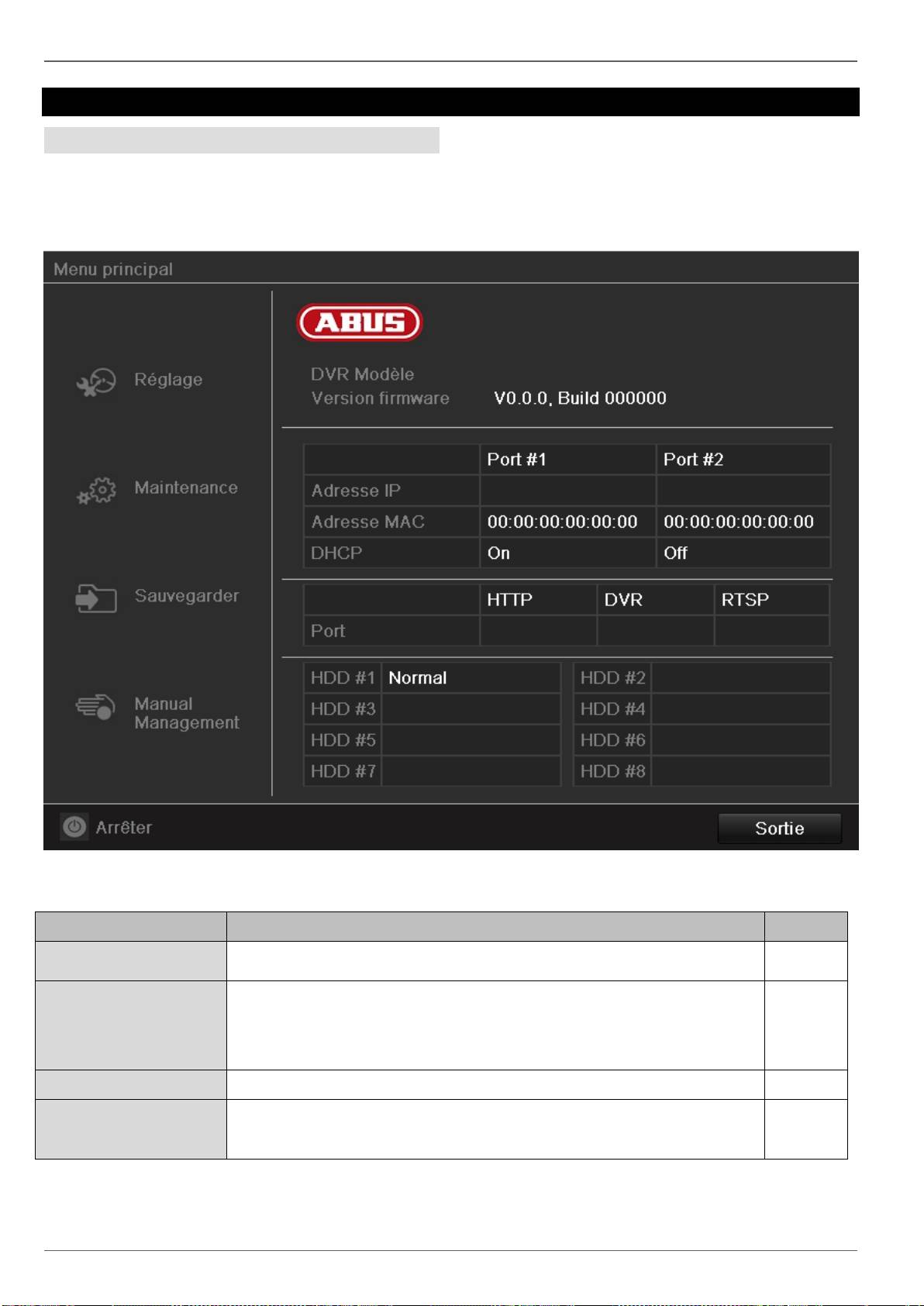

Vue d’ensemble des menus
À droite, vous trouverez également toute une série d'in-
formations importantes et relatives à votre produit.
La vue d’ensemble suivante montre les menus permet-
Cliquez sur le menu souhaité pour l’ouvrir.
tant de régler et de commander l’appareil.
Cliquez sur Sortie pour fermer la vue d’ensemble des
Tous les menus destinés au paramétrage et à l'utilisation
menus.
de l'appareil se situent dans le menu général ci-après.
Description de la menu
273
Menu
Description
voir p.
Réglage
Conduit aux menus Configuration de système, Caméra, Configuration
d´Enregistrement, Disque, Relecture.
275
Maintenance
Opérations de maintenance de l’appareil : mise à jour du logiciel résident,
importation/exportation de la configuration, rétablissement des paramètres
d’origine,
Affichage charge réseau
296
Sauvegarder
Fonction d’export d’enregistrements sur médias USB.
296
Manual Management
Démarre ou arrête l’enregistrement manuel de vidéos ou d’images pour les
caméras sélectionnées ainsi que la commutation manuelle des sorties
d’alarme.
302
80
8000
554
Menu principal
274
Menu
Description
voir p.
Configuration de sys-
tème
Gestion de tous les paramètres de l’appareil (Général, Caméra, Enregis-
trement, Réseau, Alarme, PTZ, RS232, Affichage, Avertissement, Utilisa-
teurs).
275
Caméra
Menu de configuration des paramètres de caméra (configuration OSD,
mode écran, configuration PTZ, détection de mouvement, etc.)
285
Configuration
d´enregistrement
Menu de configuration des paramètres d’enregistrements (planification, ré-
solution caméra, flux, etc.)
288
Disque
Initialisation ou gestion des disques durs intégrés (attribution de fonctions
d’écriture/de lecture, de caméras, gestion de disques durs réseau etc.).
291
Relecture
Recherche paramétrée d’enregistrements vidéos ou d’images déclenchées
par des événements comme des alarmes ou des détections de mouvement
ainsi que par des événements d’alarme et des repères.
275
Configuration de système
Configuration de système
275
Remarque
Le menu « Configuration de système » permet de
gérer tous les paramètres de l’appareil.
Avertissement
Assurez-vous que la date et l’heure sont correc-
tement configurées.
ATTENTION :
Tout changement ultérieur peut entraîner une
perte de données !
N’oubliez pas de sauvegarder !
Aperçu
Menu
Configuration
Page
Général
Langue, vidéo, heure, date, sou-
ris, mot de passe, heure d’été,
autres paramètres
275
Réseau
Paramètres de réseau requis (IP
manuel, DHCP, PPPOE, DDNS
etc.)
277
Alarme
Attribution et paramétrage des
indicateurs pour les entrées
d’alarme et les sorties de relais
RS-232
Paramètres du port série
282
Aperçu di-
recte
Paramètres d’écran, attribution
de la sortie d’événement
282
Avertisse-
ment
Comportement de l’appareil dans
des situations exceptionnelles
(disque dur plein, réseau décon-
necté etc.)
283
Utilisateur
Ajout, changement d’utilisateur,
attribution de droits d’accès
283
Remarque
Voir les remarques aux chapitres en question.
Général

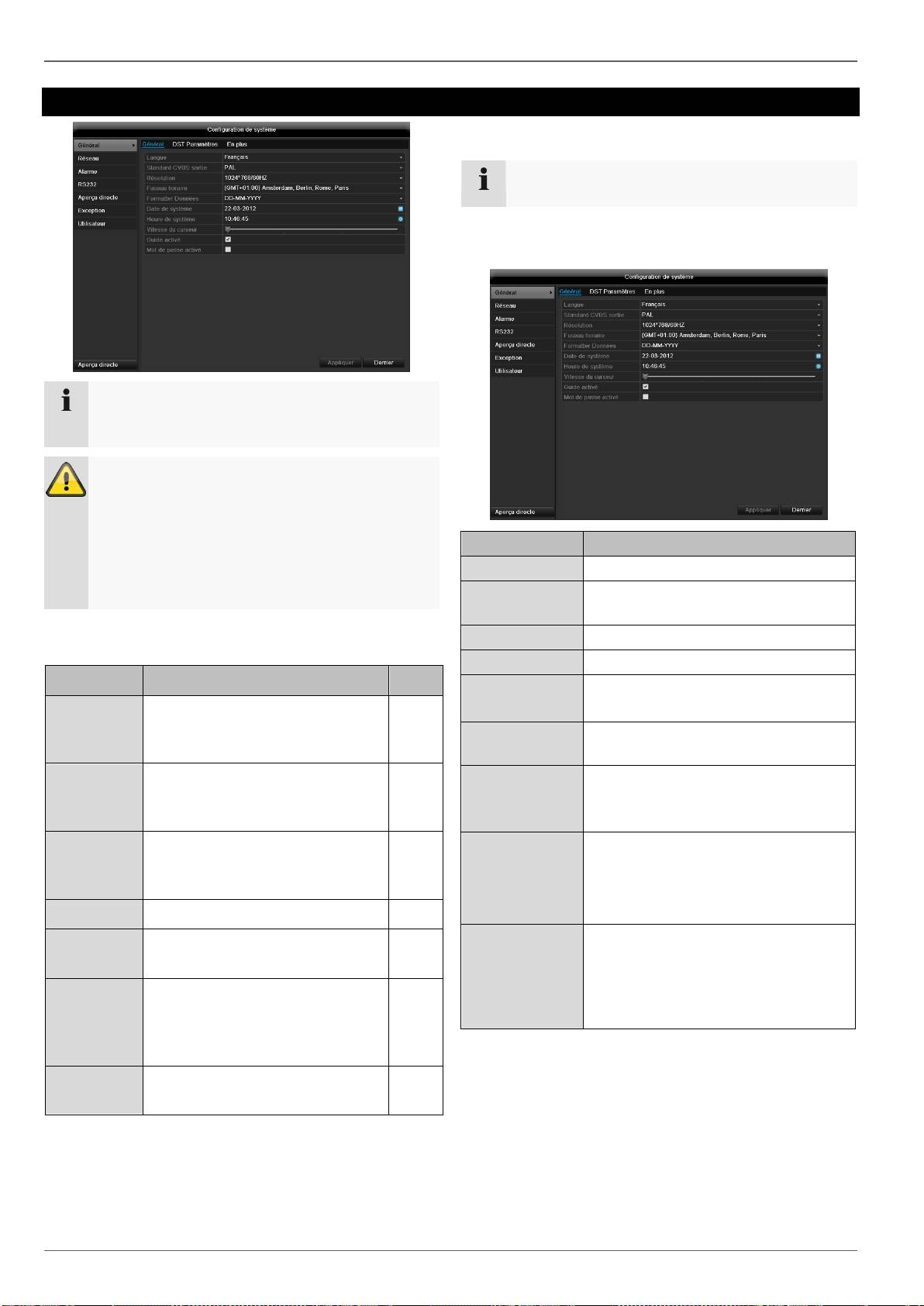

Onglet Général
Configuration
Langue
Langue d’interface OSD
Standard CVBS
sortie
PAL, NTSC,
Résolution
Résolution du moniteur
Fuseau horaire
GMT (Greenwich Mean Time)
Formatter Don-
nées
MM-JJ-AAAA, JJ-MM-AAAA,
AAAA-MM-JJ
Date/Heure de
système
Date, heure
Vitesse du cur-
seur
Barres coulissantes, gauche : petite
vitesse,
droite : grande vitesse
Guide activé
Case à cocher désactivée :
pas de assistent d´installation
Case à cocher activée :
assistent d´installation active
Activer mot de
passe
Case à cocher désactivée : pas de
mot de passe
Case à cocher activée : vous devez
saisir un mot de passe avant de pou-
voir utiliser le menu
Configuration de système
276

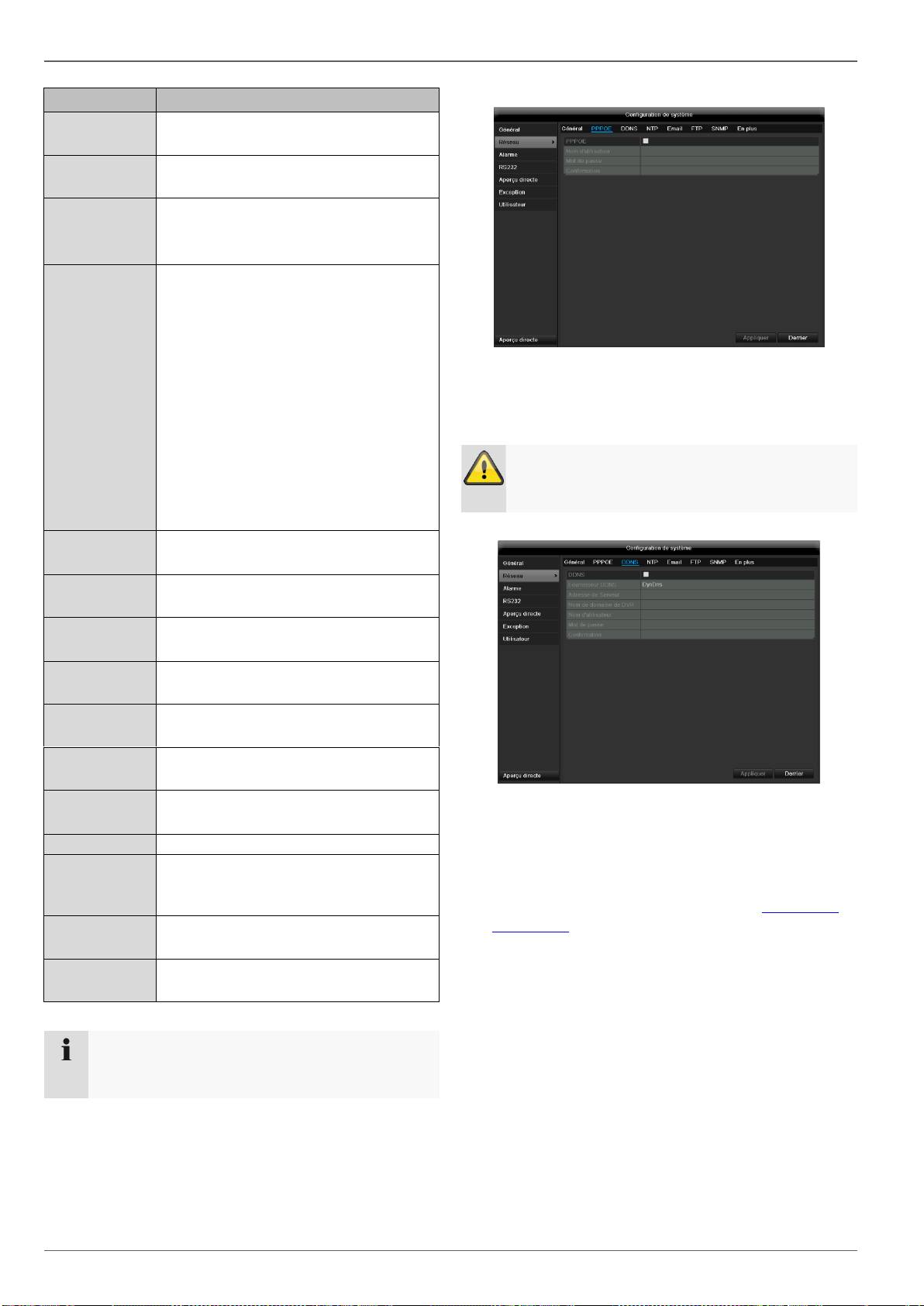

Onglet Ré-
glages DST
Configuration
Adjustment au-
to DST
L’appareil passe automatiquement en
heure d’été lorsque la case est co-
chée.
Activer DST
Il est possible de sélectionner une
date de début/de fin précise lorsque la
case est cochée.
De, À
Date de début / de fin de l’heure d’été
DST Bias
Daylight Saving Time Bias : correc-
tion de l’heure d’été en fonction de
l’heure de référence
En plus
Configuration
Nom
Spécification unique de l’appareil
Nr.
Identification unique pour l’utilisation
avec une télécommande
Mode de sortie
Permet d’améliorer ou de réduire la
netteté de l’image
Luminosité de
la sortie C…
Barre coulissante, gauche : basse
luminosité, droite : haute luminosité
Economiseur
d´écran
Jamais / De 1 à 30 minutes – réglage
de la durée d’affichage du menu
avant que le menu soit de nouveau
masqué
Confirmez les paramètres en cliquant sur Appliquer et
quittez le menu via le bouton Derrier.
Configuration réseau
Généralités
Il est indispensable de configurer correctement le réseau
si vous :
voulez télécommander l’appareil et la surveil-
lance à l’aide de votre navigateur.
Remarque
Lisez les remarques suivantes d’ordre général
avant de configurer l’appareil.
Un réseau est un ensemble d’au moins 2 appareils pou-
vant être mis en réseau.
Types de transfert :
réseau câblés (par ex. par câble CAT5),
réseaux de radiodiffusion (WLAN) et
autres moyens de transfert (Powerline).
Tous les réseaux présentent des caractéristiques com-
munes, mais se distinguent à plusieurs égards.
Terminologie
Vous trouvez ci-joint une liste de termes importants pour
pouvoir utiliser l’appareil sur des réseaux.
Paramètres
Configuration
Adresse IP
L’adresse IP est l’adresse unique d’un
appareil réseau sur un réseau.
Cette adresse ne peut être présente
qu’une seule fois sur un réseau donné. Il
y a des domaines d’adresses IP spéci-
fiques réservés aux réseaux publics, tels
qu’Internet.
Domaines
d’adresses
privées
par ex. 10.0.0.0 - 10.255.255.255,
Masque de sous-réseau : 255.0.0.0
172.16.0.0 - 172.31.255.255
Masque de sous-réseau : 255.255.0.0
192.168.0.0 - 192.168.255.255
Masque de sous-réseau : 255.255.255.0
Masque de
sous-réseau
Est un masque de bits utilisé pour
prendre des décisions ou réaliser des af-
fectations lors du roujours.
Sur des réseaux privés, le masque stan-
dard est 255.255.255.0
Gateway
Un appareil réseau permettant à tous les
autres appareils réseau d’accéder à In-
ternet.
Il s’agit, par exemple, de l’ordinateur au-
quel le modem DSL est raccordé ou,
dans la plupart des cas, du routeur ou du
point d’accès installé sur le réseau.
Paramètres
Configuration
Nom de
serveur
Appelé également DNS (Domain Name
Server). Il fait en sorte qu’une adresse
Internet ou URL (par exemple,
www.google.fr) soit affectée à une
adresse IP.
Lorsqu’on saisit un nom de domaine
dans un navigateur, le DNS recherche
l’adresse IP correspondante du serveur
et lui transmet la demande.
Vous pouvez entrer ici l’IP d’un DNS du
fournisseur d’accès. La plupart du temps,
il suffit de choisir l’IP du Gateway. Celui-
ci transmet alors les demandes au DNS
du fournisseur d’accès.
DHCP
Le serveur DHCP attribue automatique-
ment l’adresse IP, le masque de sous-
réseau, le Gateway et le nom de serveur
à l’appareil réseau.
Les serveurs DHCP sont disponibles
dans les routeurs actuels. Le service
DHCP doit être configuré ou activé sépa-
rément. Voir le manuel du serveur pour
de plus amples informations.
Remarque :
Lorsque vous utilisez à la fois des
adresses IP fixes ET un serveur DHCP,
Configuration de système
277
vous devez veiller à ce que les adresses
IP fixes soient situées en dehors des
adresses attribuées par le serveur DHCP
afin d’éviter des problèmes.
Port
Un port est une interface permettant aux
divers programmes de communiquer
entre eux. Certains ports sont réservés
(23: Telnet, 21: FTP). D’autres peuvent
être choisis librement. Les ports sont im-
portants dans plusieurs applications, par
exemple, lors d’un accès externe à
l’appareil via un navigateur.
Adresse
MAC
L’adresse MAC (Media Access Control
ou ID Ethernet) est l’adresse matérielle
spécifique de l’adaptateur réseau.
Elle sert à identifier l’appareil sans ambi-
guïté sur un réseau informatique.
Agencement d’un réseau
L’appareil doit être raccordé physiquement au réseau à
l’aide d’un câblage CAT5 (voir Branchements p. 1)
Remarque
Veuillez respecter les modes d’emploi et les re-
marques concernant les appareils réseau.
Plusieurs commutateurs/routeurs/points d’accès peuvent
être interconnectés. Les pare-feu et autres logiciels de
sécurité peuvent perturber le réseau.
Avertissement
Lorsque vous utilisez un routeur, les clients ré-
seau et l’enregistreur sont « connectés » à Inter-
net. Inversement, c’est également le cas.
Il faut absolument prendre des mesures de pro-
tection, telles que l’utilisation d’un pare-feu, la
modification du mot de passe ou le changement
de port, afin d’éviter les accès non autorisés en
provenance de l’extérieur !
Configuration réseau

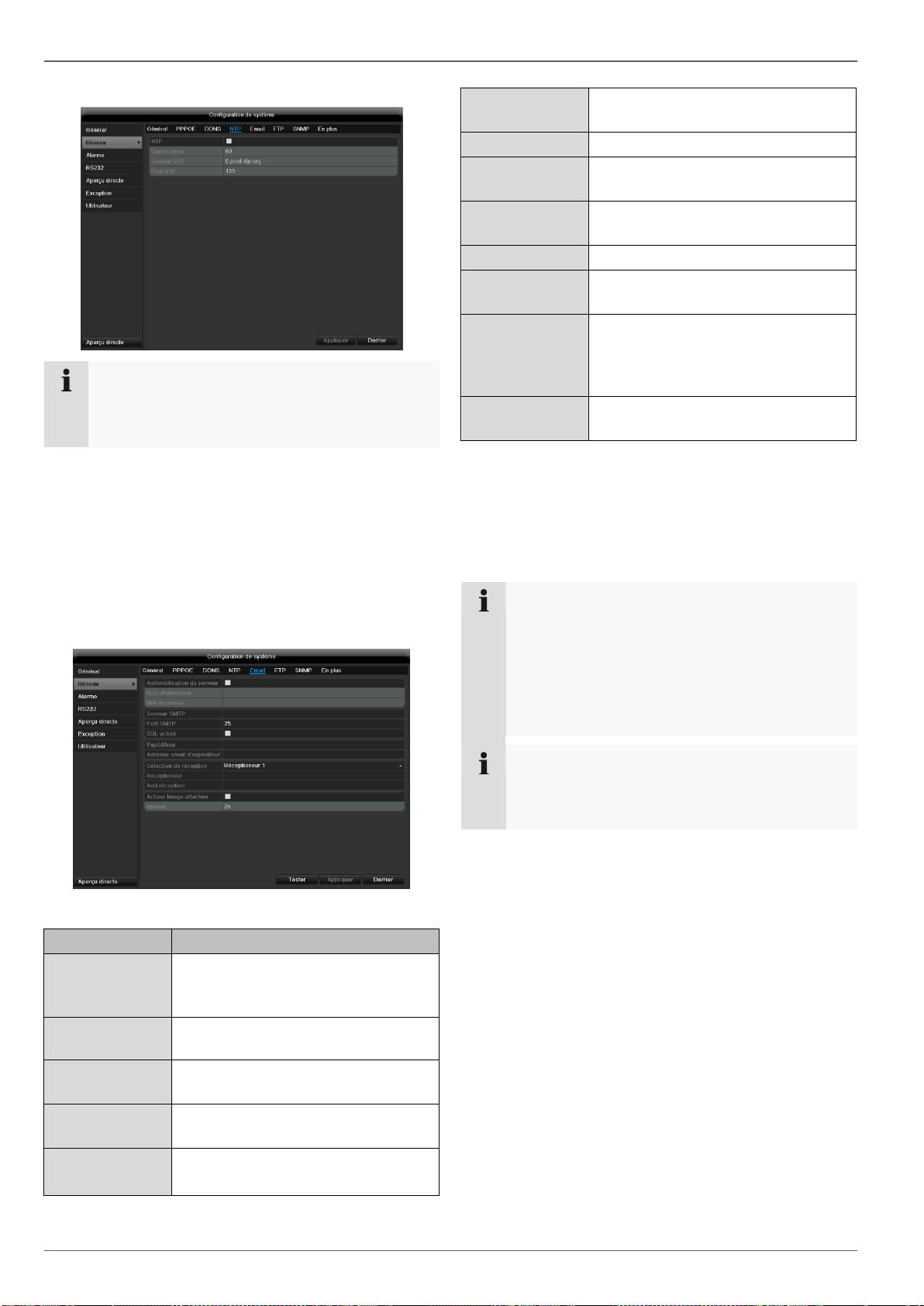

TAB
Configuration
Général
Réglages du réseau local et sélection
du mode réseau.
PPPOE
PPPOE est utilisé pour des connexions
ADSL et pour l’utilisation d’un modem
en Allemagne.
Cliquez sur Modifier pour saisir les
données d’accès à votre fournisseur
(identifiant, mot de passe).
DDNS
Serveur destiné à la gestion du Dyna-
mic Domain Name System pour actua-
liser les noms d’hôte ou les entrées
DNS
NTP
Network Time Protocol
Serveur destiné à la synchronisation
de l’heure
Spécifiez les paramètres de courriel,
dont une adresse e-mail spécifique à
laquelle un courriel est envoyé en cas
d’alarme.
FTP
Configurez l’adresse d’un serveur FTP
et le chemin sous lequel les fichiers
doivent être enregistrés.

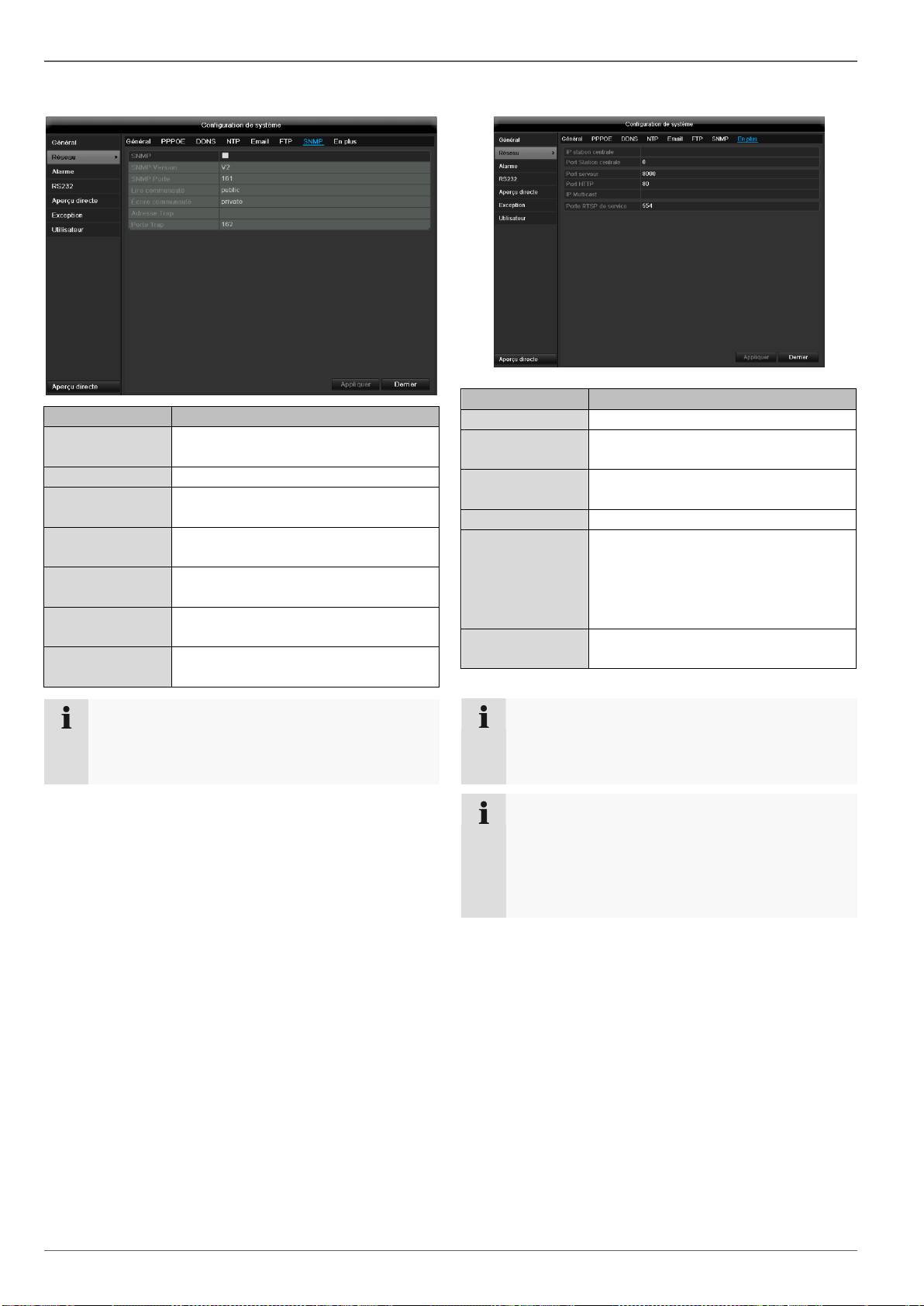

SNMP
Configurez les paramètres afin de re-
cevoir des informations sur le statut de
l’appareil.
En plus
Port Web, port communication
Onglet Général
Configuration de système
278
Paramètres
Configuration
Working Mo-
del
Voir page 202
Sélectionnez
NIC
Sélectionnez le raccord sur lequel doi-
vent s’appliquer les réglages réseau.
Type NIC
Configurez ici la vitesse de transfert de
la carte réseau intégrée.
Tuyau : 10M/100/1000M Self-adaptive
DHCP
Activez la case à cocher si vous voulez
que le serveur DHCP attribue de façon
dynamique les adresses IP sur le ré-
seau.
DHCP actif : les champs de saisie sui-
vants sont désactivés, car les para-
mètres sont attribués par le serveur
DHCP.
Remarque :
Si vous attribuez les adresses IP de
façon manuelle, n’oubliez pas de dé-
sactiver DHCP (pas de coche dans la
case à cocher)
Adresse IPv4
Adresse de l’appareil réseau sur le ré-
seau en cas d’attribution manuelle
Subnet
Masque IPv4
Normalement : 255.255.255.0
IPv4 Default
Gateway
Adresse du Gateway pour accéder à
Internet
Adresse 1
IPv6
Actuellement aucune fonction
Adresse 2
IPv6
Actuellement aucune fonction
Gateway IPv6
par défault
Actuellement aucune fonction
Adresse MAC
Adresse matérielle de la carte réseau
intégrée
MTU
Décrit la taille maximale d’un protocole.
Serveur DNS
préféré
Adresse du Domain Name Server
(DNS), en général l’adresse IP du Ga-
teway
Serveur DNS
alternatif
Adresse du DNS alternatif
Route per dé-
fault
Sélectionnez la NIC default
Remarque
Certains de ces réglages ne peuvent pas être sé-
lectionnés pour tous les modes.
PPPOE
1. Activez la case à cocher PPPOE et saisissez le nom
d’utilisateur (identifiant pour accéder à Internet) ainsi
que le mot de passe et confirmez le mot de passe.
2. Validez vos données en cliquant sur Appliquer.
Avertissement
Dans la mesure du possible, n’utilisez PPPOE
qu’en l’absence de routeur !
DDNS
1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous
devez d’abord ouvrir un compte sur www.abus-
server.com. Veuillez consulter les FAQ (ques-
tions/réponses) sur le site Internet.
2. Cochez la case « Activation DDNS », sélectionnez le
type « DynDNS » puis entrez l'adresse www.abus-
server.com dans le champ « Adresse de serveur ».
3. Validez vos données en cliquant sur Appliquer.
L’adresse IP de votre connexion Internet est alors
mise à jour toutes les minutes sur le serveur.
Configuration de système
NTP
279
Remarque
L’enregistreur peut synchroniser l’heure avec un
serveur externe . Pour ce faire, plusieurs adresses
de serveur sont à votre disposition.
1. Activez la case à cocher « NTP » et indiquez le délai
entre deux synchronisations successives. Entrez
l’adresse IP du serveur NTP, ainsi que le port NTP.
2. Validez vos données en cliquant sur Appliquer.
Lorsqu’une alarme est déclenchée, l’appareil peut en-
voyer un message par courriel. Configurez ici la messa-
gerie électronique :
Paramètres
Configuration
Authentification
du serveur
Activez la case à cocher si vous
vous connectez au serveur du four-
nisseur d’accès Internet
Nom
d´utilisateur
Compte e-mail chez le fournisseur
Mot de passe
Mot de passe protégeant le compte
Serveur SMTP
Adresse du serveur SMTP du four-
nisseur
Port SMTP
Indiquez le port SMTP
(port par défaut : 25)
SSL activé
Activez la case à cocher pour crypter
les courriels
Expéditeur
Nom de l’expéditeur
Adresse email
d´expéditeur
Adresse e-mail correspondant au
compte e-mail
Sélection de ré-
ception
Sélectionnez trois destinataires de-
vant recevoir les courriels
Réceptionneur
Saisissez ici le nom du destinataire
Add réception
Saisissez ici l’adresse e-mail du des-
tinataire
Activer image
attachée
Activez la case à cocher si vous vou-
lez envoyer en pièce jointe des fi-
chiers JPEG contenant des photos
prises par la caméra.
Interval
Sélectionnez un délai de 2 à 5 se-
condes entre deux prises
1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel
à titre d’essai
3. Si vous indications sont correctes et si vous avez re-
çu un mail de confirmation, cliquez sur Sauvegar-
der.
Remarque
L’appareil envoie un courriel au destinataire confi-
guré.
Si le courriel n’arrive pas à destination, vous de-
vez vérifier et corriger les paramètres.
Vérifiez le cas échéant les paramètres antispam
de votre client e-mail.
Remarque
Pour des raisons de compatibilité, n’utilisez que
les E-Mail Clients pouvant être sélectionnés via
SMTP.
Configuration de système
SNMP
280
Paramètres
Configuration
SNMP
Activez la case pour établir une con-
nexion avec un logiciel SNMP.
SNMP Version
Version du système SNMP
SNMP Porte
Indiquez le port SNMP
(Par défaut : 161)
Lire communauté
Entrez la « Key » conformément aux
réglages de votre logiciel SNMP.
Écrire commu-
nauté
Entrez la « Key » conformément aux
réglages de votre logiciel SNMP.
Adresse Trap
Entrez l’adresse IP
du manager SNMP
Porte Trap
Entrez le port Trap
(Par défaut : 162)
Remarque
SNMP est utilisé pour la surveillance de l’état de
l’appareil. Vous devez disposer pour cela d’un lo-
giciel SNMP non disponible chez ABUS.
Réglages supplémentaires
Confirmez les paramètres en cliquant sur Appliquer et
appuyez sur Derrier pour quitter le menu.
Paramètres
Configuration
IP station centrale
Adresse réseau de la station CMS
Port Station cen-
trale
Port de votre station CMS
Port serveur
Port pour la communication des don-
nées.
Port HTTP
Port du serveur web.
IP Multicast
Vous pouvez également entrer ici
l’adresse IP Multicast pour minimiser
le trafic. L’adresse IP doit corres-
pondre à celle figurant dans le logi-
ciel de surveillance vidéo.
Porte RTSP de
service
Entrez le port RTSP
(Par défaut 554)
Remarque
Le port 8000 du serveur ainsi que le port HTTP 80
sont des ports standard pour clients distants ou
pour l’accès distant à Internet via un navigateur.
Remarque
Pour l’alarme Host IP/Port, configurez l’adresse
réseau de PC de votre logiciel CMS. En cas
d’alarme, le logiciel CMS qui exécute différentes
réactions d’alarme en fonction du réglage, est in-
formé.
