Hoofd Menu
201
TAB DST-
instellingen
Instelling
Auto DST
Instelling
Bij een geactiveerd keuzevakje
schakelt het apparaat de zomertijd au-
tomatisch om.
DST
Inschakelen
Bij een geactiveerd keuzevakje kan
een nauwkeurige begin-/einddatum
worden gekozen.
Van, Tot
Datum begin en einde van de
zomertijd
DST Bias
Daylight Saving Time Bias: afwijking
van de zomertijd ten opzichte van de
normale tijd
Meer
instellingen
Instelling
Apparaat Naam
Eenduidige specificatie van de recor-
der
Apparaat Nr.
Voor eenduidige identificatie bij
gebruik van een afstandsbediening
Uitgang Modus
Geeft het beeld vager of scherper we-
er
CVBS Uitgang
Helderheid
Schuifregelaar, links lage, rechts ho-
ge helderheid
Werking
Onderbreking
Nie / 1 … 30 minuten - regelt de
tijdsduur voor weergave van het me-
nu tot het menu weer verdwijnt
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met Back.
Netwerkconfiguratie
De correcte netwerkinstellingen zijn absoluut
noodzakelijk wanneer u
de recorder en de bewaking via uw browser wilt be-
dienen.
Opmerking
Lees voor de configuratie van de recorder de
volgende algemene opmerkingen.
Een netwerk is een systeem waarbij minimaal twee
netwerkcompatibele apparaten zijn gekoppeld.
Soorten gegevensoverdracht:
kabelgebonden netwerken (bv. CAT5 kabel),
draadloze netwerken (WLAN) en
andere transmissiemogelijkheden (Powerline).
Alle systemen bezitten kenmerkende
gemeenschappelijke eigenschappen maar zijn in diverse
opzichten ook verschillend.
Begrippen
Hierbij een overzicht van de begrippen die van belang
zijn voor gebruik van de apparatuur in netwerken.
Parameters
Instelling
IP-adres
Een IP-adres is het unieke adres van
een netwerkapparaat binnen het
netwerk.
Dit adres mag binnen een netwerk
slechts één enkele keer voorkomen. Er
zijn bepaalde adresreeksen
gereserveerd voor openbare
netwerken zoals bv. het Internet.
Privé
adresreeks
bv. 10.0.0.0 - 10.255.255.255,
Subnetmasker 255.0.0.0
172.16.0.0 - 172.31.255.255
Subnetmasker 255.255.0.0
192.168.0.0 - 192.168.255.255
Subnetmasker 255.255.255.0
Subnetmasker
Een bitmasker dat wordt gebruikt om
beslissingen resp. toewijzingen bij de
routing uit te voeren.
In thuisnetwerken is dit standaard
255.255.255.0.
Gateway
Netwerkapparaat binnen een netwerk
dat alle netwerkapparatuur toegang
geeft tot internet, bv. de computer die
is aangesloten op de DSL modem en
meestal de router resp. het access
point vormt binnen het netwerk.
Parameters
Instelling
Nameserver
Ook DNS (Domain Name Server) zorgt
er voor dat bij een internetadres resp.
URL (bv. www.google.nl) het unieke IP-
adres wordt gezocht.
Wanneer een domeinnaam in de
adresbalk van de browser wordt
ingevoerd, zoekt de DNS het juiste IP-
adres van de server en stuurt de
aanvragen aan die server door.
Hier kan het IP-adres van de DNS-server
van de provider worden ingevoerd. Het is
echter meestal voldoende om het IP-
adres van de gateway op te geven. Deze
stuurt de aanvragen dan automatisch door
naar de DNS-server van de provider.
DHCP
De DHCP-server wijst automatisch een
IP-adres, het subnetmasker, de gateway
en de DNS toe aan de
netwerkapparatuur.
DHCP's zijn aanwezig in de meeste mo-
derne routers. De DHCP service moet
apart worden ingesteld resp. ingescha-
keld. Voor verdere informatie kunt u de
betreffende handleiding(en) raadplegen.
Opmerking:
Wanneer u gelijktijdig gebruik maakt van
vaste IP-adressen en een DHCP-server,
Hoofd Menu
202
moet u er op letten dat de vaste IP-
adressen buiten de adresreeks van de
DHCP-server liggen omdat er anders
adresconflicten kunnen ontstaan.
Poort
Een poort is een interface waarover
verschillende programma's met elkaar
communiceren. Bepaalde poorten zijn
vast toegewezen (21: Telnet, 23: FTP),
andere poorten kunnen vrij worden
gekozen. Poorten zijn relevant bij
verschillende toepassingen, bv. bij exter-
ne toegang naar de recorder via een
browser.
MAC
gebruiker
Het MAC-adres (Media-Access-Control,
ook Ethernet-ID genoemd) is het unieke
hardware-adres van de netwerkkaart.
Dit adres dient voor de eenduidige
identificatie van een apparaat binnen een
netwerk.
Opbouw van het netwerk
De recorder moet met een CAT5 kabel fysiek worden
aangesloten op het netwerk, zie Aansluitingen
pagina 162.
Opmerking
Neem s.v.p. de handleidingen en instructie van de
netwerkapparatuur in acht.
Het is mogelijk om meerdere Switches / Routers / Ac-
cess-Points met elkaar te verbinden. Een firewall of
nadere beveiligingssoftware kan van invloed zijn op het
netwerk.
Waarschuwing
Bij gebruik van een router zin de netwerkclients,
dus ook de recorder, verbonden met internet. Dit
geldt echter ook omgekeerd.
Er moeten absoluut veiligheidsmaatregelen wor-
den genomen (zoals bv. gebruik maken van een
firewall, regelmatig het wachtwoord wijzigen,
standaardpoorten wijzigen) om ongewenste
toegang van buitenaf te verhinderen!
Netwerkconfiguratie
TAB
Instelling
Allgemeen
Instellingen voor het lokale net alsook
selectie van de netwerkmodus.
PPPOE
PPPOE wordt gebruikt bij ADSL
aansluiting en bij gebruik van een mo-
dem.
Klik op Instellen om de toegangsge-
gevens (gebruikersnaam, wachtwoord)
voor uw provider in te voeren.
DDNS
Server voor het Dynamische Domain-
Name systeem. Beheer voor het
bijwerken van hostnamen resp. DNS
vermeldingen.
NTP
Network Time Protocol
Server voor het synchroniseren van de
tijd
Specificeer hier de e-mailinstellingen
voor het verzenden van e-mails in
geval van alarm
FTP
Configureer het adres van een FTP-
server en het pad, waarin de bestan-
den moeten worden opgeslagen.
SNMP
Configureer de parameters, om
informatie over de apparatenstatus te
verkrijgen.
Meer
Instellingen
Communicatie en HTTP-poort.
Hoofd Menu

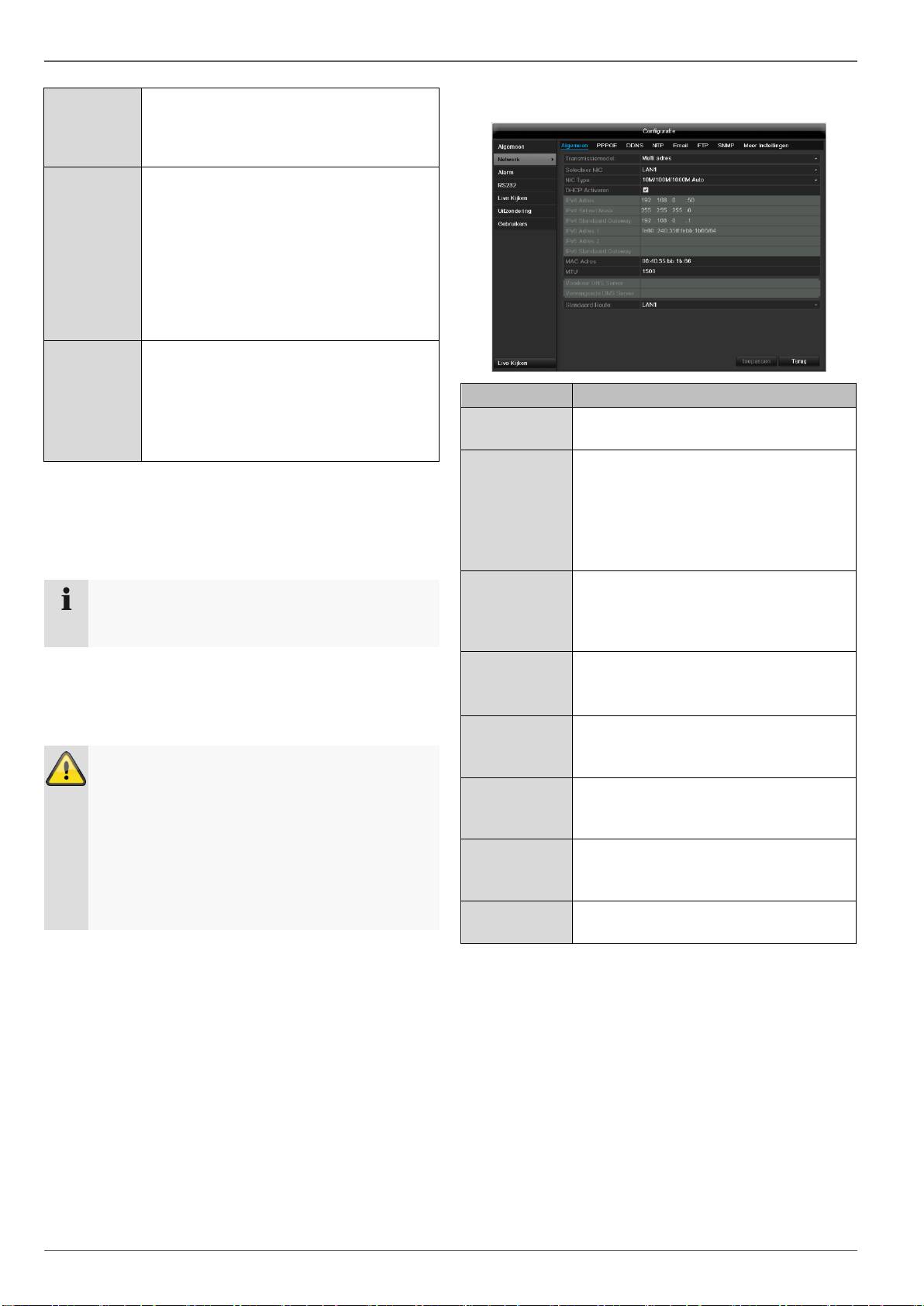

TAB Allgemein
203
Parameters
Instelling
Transmissiem
odell
zie verklaring p. 201
Selecteer NIC
Selecteer voor welke aansluiting de
netwerkinstellingen dienen te worden
uitgevoerd.
NIC Type
Kies hier de transmissiesnelheid van
de ingebouwde netwerkkaart.
Tip: 10M/100/1000M Self-adaptive
DHCP
Activeren
Vink deze checkbox aan wanneer de
IP-adressen in het netwerk automa-
tisch worden toegewezen via DHCP.
DHCP actief: de volgende velden
kunnen niet worden gewijzigd omdat
deze parameters via DHCP worden
ingesteld.
Opmerking:
Wanneer u de IP-adressen handmatig
wilt toewijzen, dient u er op te letten
dat DHCP niet is ingeschakeld (geen
vinkje in de checkbox).
IPv4 Adres
Adres van het apparaat binnen het
netwerk wanneer het adres handmatig
wordt toegewezen
IPv4
Subnet Mask
Normaal is dit 255.255.255.0
IPv4
Standaard
Gateway
Het adres van de gateway voor
internettoegang
IPv6 Adres 1
momenteel nog geen functie.
IPv6 Adres 2
momenteel nog geen functie.
IPv6
Standaard
Gateway
momenteel nog geen functie.
MAC Adres
Hardware-adres van de ingebouwde
netwerkkaart
MTU (Bytes)
Beschrijft de maximale omvang van de
grootste protocoldata.
Voorkeur DNS
Server
Adres van de Domain Name Servers,
meestal het IP-adres van de gateway
Vervangende
DNS Server
IP-adres van de secundaire DNS-
server
Standaard
Route
Standaard NIC
Opmerking
Enige van deze instellingen zijn niet selecteerbaar
voor sommige modi.
PPPOE
1. Vink de checkbox PPPOE aan en voer de
gebruikersnaam (voor internettoegang) en het
wachtwoord in en bevestig het wachtwoord.
2. Bevestig de instellingen met PasToe.
Waarschuwing
Gebruik PPPOE naar mogelijk alleen als er geen
router voorhanden is!
DDNS
1. Om gebruik te kunnen maken van de ABUS DDNS
functies, moet u eerst een account aanmaken op
www.abus-server.com. Zie hiervoor de veelgestelde
vragen op onze website.
2. Vink de checkbox “DDNS” aan, kies als “DDNS
Provider” ‘ABUS DDNS’ en voer in het veld
"Serveradres" het IP-adres www.abus-server.com in.
3. Bevestig de instellingen met PasToe. Het IP-adres
van uw internetverbinding wordt nu elke minuut op
de server geactualiseerd.
Hoofd Menu

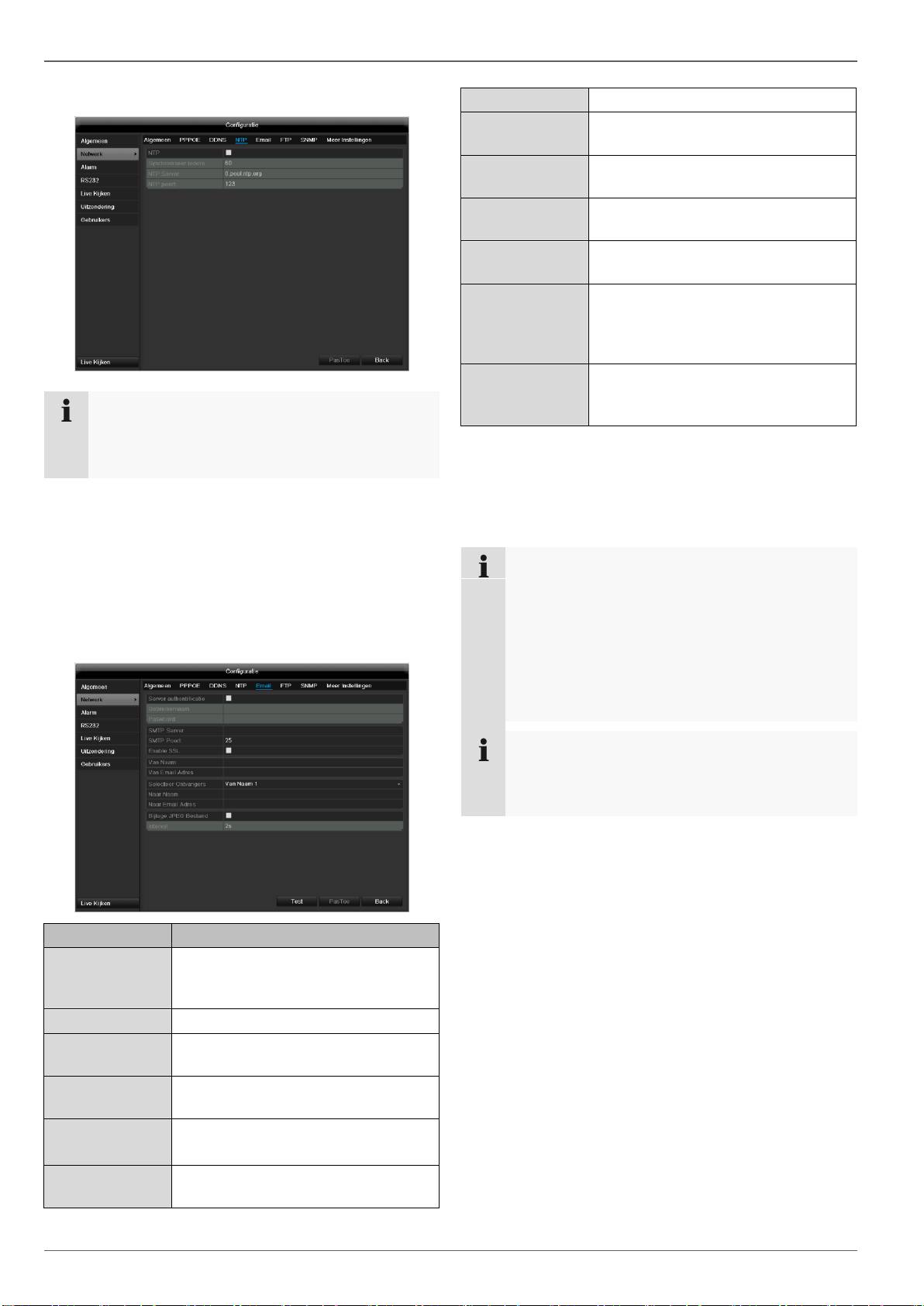

NTP
204
Opmerking
De recorder kan de tijd synchroniseren met een
externe server. Op internet zijn hiervoor meerdere
serveradresen beschikbaar.
1. Vink de checkbox “NTP” aan en geef het interval aan
voor de synchronisatie. Geef het IP-adres van de
NTP-server en de NTP-poort op.
2. Bevestig de instellingen met PasToe.
In geval van alarm kan de recorder een melding
verzenden via e-mail. Voer hier de e-mailconfiguratie in.
Parameters
Instelling
Server
authentificate
Vink de checkbox aan wanneer de
aanmelding verloopt via de server
van de internet provider
Gebruikernaam
E-mailaccount bij de provider
Passwoord
Wachtwoord waarmee het e-
mailaccount is beveiligd
SMTP Server
Adres van de SMTP server van de
provider
SMTP Port
Geef de SMTP-poort op
(standaard: 25)
Enable SSL
Vink de checkbox aan om de e-mail
codering in te schakelen
Van Naam
Naam van de afzender
Van Email Adres
Het e-mailadres dat bij dit account
hoort
Selecteer
Ontvagers
Kies drie mogelijke ontvangers die
de e-mail moeten ontvangen
Naar Name
Geef hier de naam van de ontvanger
op
Naar Email
Adres
Geef hier het e-mailadres van de
ontvanger op
Bijlage JPEG
Bestand
Vink de checkbox aan wanneer er bij
de e-mail opnamen van de camera
als afbeeldingsbestand moeten wor-
den meegezonden
Interval
Kies tussen de 2 en 5 seconden
afstand tussen de verschillende
opnamen
1. Geeft de parameters van het e-mailbericht op.
2. Klik vervolgens op Test om een test e-mail te
verzenden.
3. Als uw invoer correct is en u een bevestigingse-mail
heeft ontvangen, druk dan op PasToe.
Opmerking
De recorder verstuurt nu een e-mail aan de
ingestelde ontvanger.
Wanneer deze e-mail niet bij de ontvanger
arriveert, dient u de instellingen te controleren en
eventueel te corrigeren
Controleer eventueel de instellingen van het
spamfilter van uw e-mail programma.
Opmerking
Gebruik om compatibiliteitsredenenen alleen
e-mailclients waarbij toegang via SMPT mogelijk
is.
Hoofd Menu

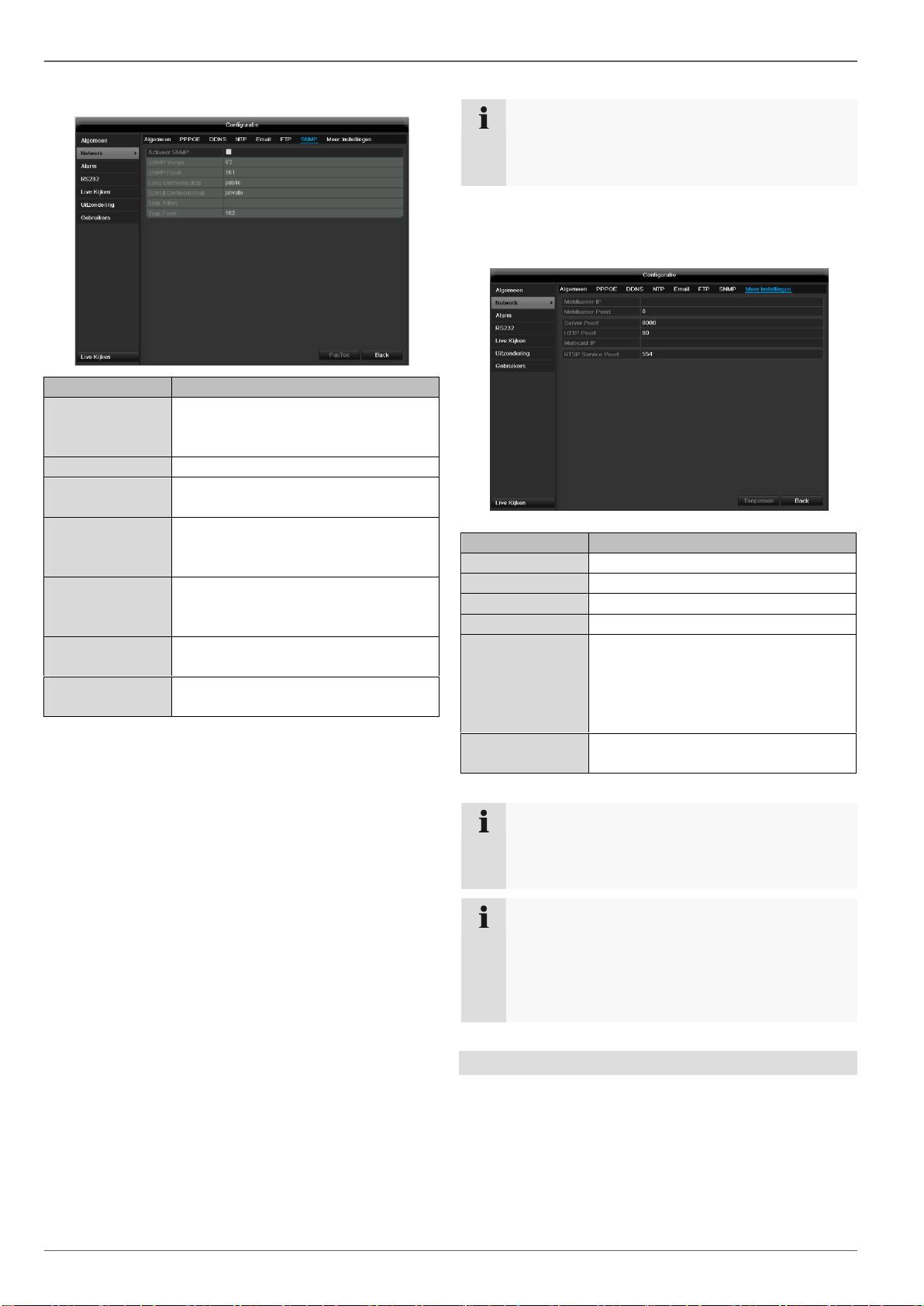

SNMP
205
Parameters
Instelling
Activeer SNMP
Checkbox activeren, om een
verbinding met een SNMP-software
te maken.
SNMP Versie
Versie van het SNMP-systeem
SNMP Poort
Geef een SNMP-poort aan
(Standaard: 161)
Lees
Gemeenschap
Voer de „Key” in overeenstemming
met de instellingen van uw SNMP-
software in.
Scrijf
Gemeenschap
Voer de „Key” in overeenstemming
met de instellingen van uw SNMP-
software in.
Trap Adres
Geef het IP-adres van de
SNMP-manager aan
Trap Poort
Geef de Trap-Port aan
(Standaard: 162)
Opmerking
SNMP wordt voor de bewaking van de
apparatentoestand gebruikt. Hiervoor heeft u een
niet bij ABUS beschikbare SNMP-software nodig.
Bevestig de instellingen door te klikken op PasToe en
verlaat het menu met Back.

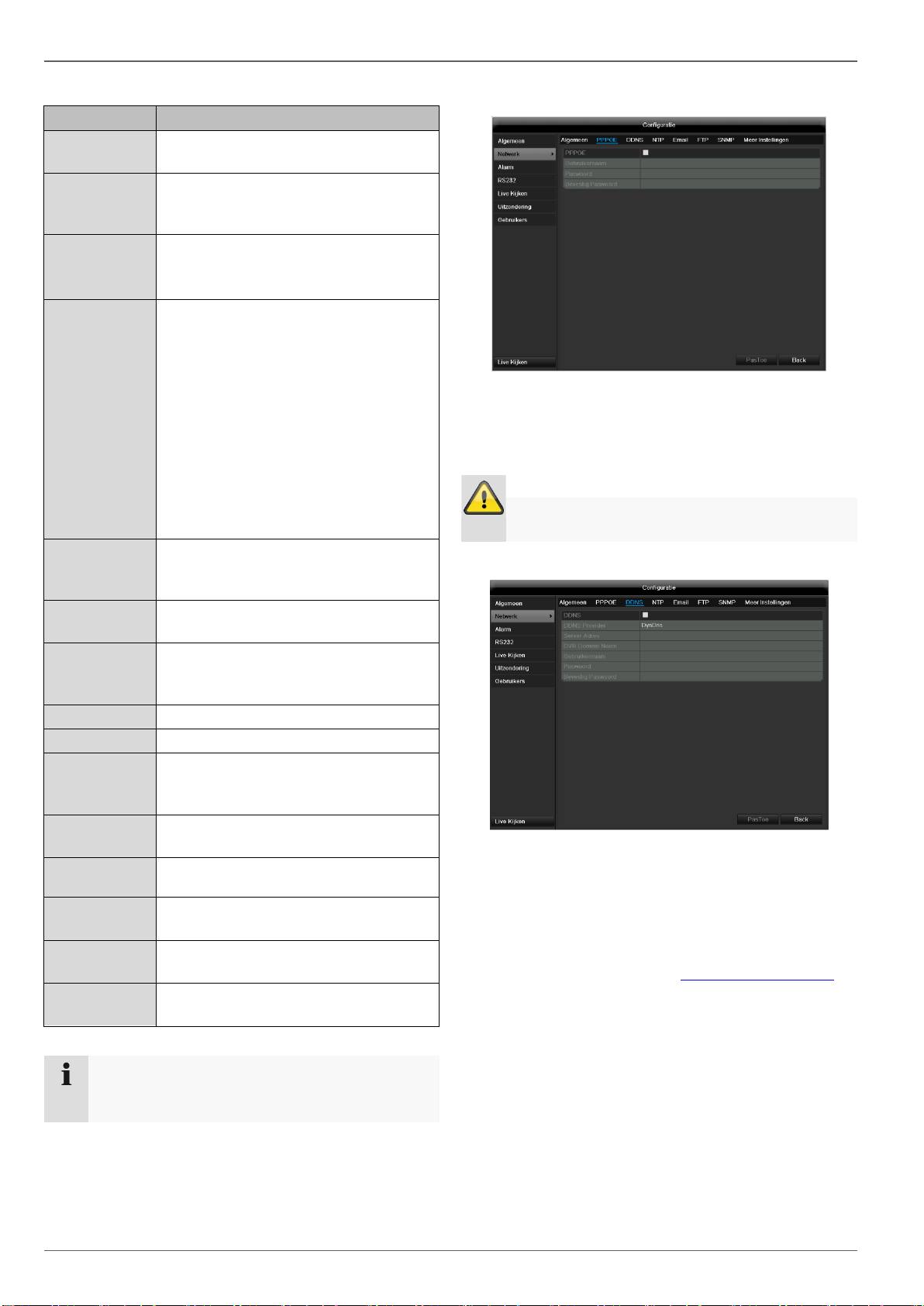

Meer instellingen
Parameters
Instelling
Meldkamer IP
Netwerkadres van het CMS-station
Meldkamer Poort
Port van uw CMS-station
Server Porot
Poort voor datacommunicatie
HTTP Poort
Poort voor webserver
Multicast IP
Om het dataverkeer terug te
brengen, kunt u een Multicast IP
invoeren. Het IP-adres moet
overeenstemmen met het IP-adres
van de pc met de CMS-software.
RTSP Service
Poort
Geef de RTSP-Port aan
(Standaard 554)
Opmerking
Serverpoort 8000 en HTTP-poort 80 zijn de
standaardpoorten voor clients op afstand en
toegang op afstand via de internetbrowser.
Opmerking
Bij alarm Host IP/Port configureert u het
netwerkadress van de pc van uw CMS-software.
In geval van alarm wordt de CMS-software
gewaarschuwt, die afhankelijk van de instelling
verschillende alarmreacties uitvoert.
Hoofd Menu
Alarm
Alarm Status
Hier ziet u een lijst met alle alarmin- en uitgangen en de
actuele status.
Alarm ingang
Selecteer een reactie voor geval van alarm met
klikken op het ‘instellings’-symbool bij „Acties” uit.
206
Parameters
Instelling
AlarmIN Nr.
Kies de alarmingang om de
instellingen te configureren.
Alarm Naam
Geef een duidelijke beschrijving, bv.
deurcontact magazijn
Type
N.O.: circuit normaal geopend
N.C.: circuit normaal gesloten
Acties
TAB Trek Kanaal
Selecteer door activeren van de desbetreffende check-
box, welk camerakanaal in geval van alarm dient te wor-
den geactiveerd.
TAB Tijd forceren
Leg vast, op welke tijd het in de TAB „Acties” te
selecteren gedrag in geval van alarm geactiveerd
dient te zijn.
Klik op Kopieer, om deze instellingen voor andere
weekdagen of de hele week over te nemen.
Activeer de alarmingang voor selecteren van de
checkbox bij „Instelling”.
Leg het gedrag van de recorder voor geval van alarm
vast onder „Acties”.
Klik op Kopieer, om deze instellingen voor andere
camera's over te nemen.
Bevestig de instellingen door te klikken op
Toepassen en verlaat het menu met Back.

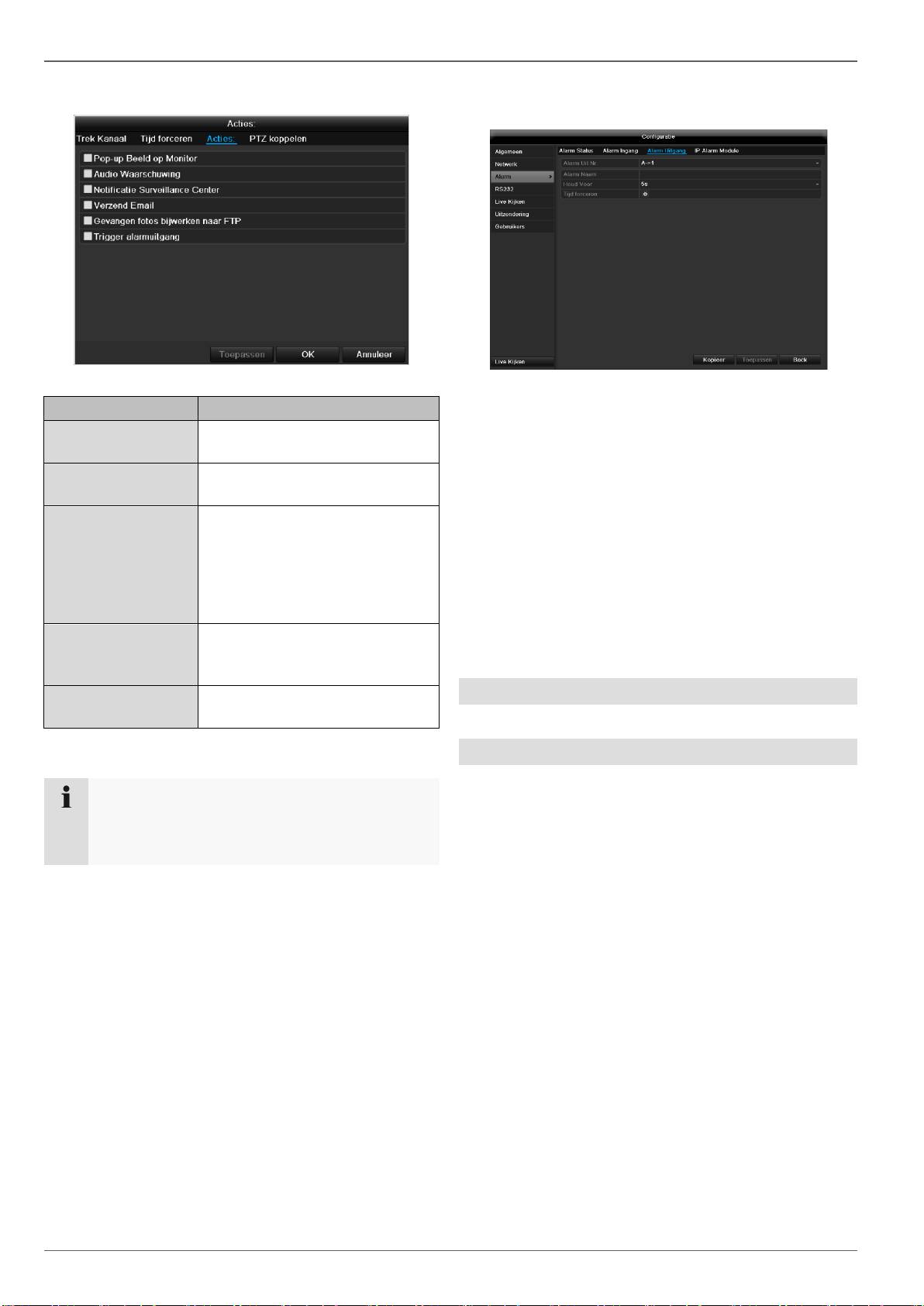

Hoofd Menu
TAB Acties
Leg het gedrag in het geval van alarm vast:
207
Parameters
Instelling
Pop-up Beeld op
Monitor
Op de monitor verschijnt een
pop-up
Audio
Waarschuwing
Het toestel geeft meermaals een
waarschuwingssignaal
Notificate
Surveillance Center
Stuurt een alarmsignaal naar
een pc met de ABUS CMS-
software. De software moet
hiervoor gestart zijn en de recor-
der moet daar in de
bewakingsmodus zijn.
Verzend EMail
Er wordt een e-mail naar een
gespecificeerd mailadres
gestuurd. Zie p. 202
Trigger
alarmuitgang
Zie p. 202
Alarm Uitgang
1. Selecteer de te configureren alarmuitgang in het
drop-down-menu bij „Alarm Uit Nr.”.
2. Geef bij „Alarm Naam” de alarmingang een
willekeurige naam.
3. Selecteer bij „Hood Voor”, hoe lang het alarm
actief dient te zijn.
4. Stel bij „Tijd forceren” het tijdschema voor de
alarmuitgang in.
5. Klik op Kopieer, om deze instellingen voor
andere alarmuitgangen over te nemen
6. Bevestig de instellingen door te klikken op
Toepassen en verlaat het menu met OK.
RS232
Momenteel geen functie.
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met OK.
Live Kijken
zie p. 188
TAB PTZ koppelen
Momenteel geen functie.
Opmerking
Om met behulp van een alarm op te nemen, moet
u het tijdschema onder Opname Konfiguratie
(zie p. ) instellen.
Hoofd Menu
Waarschuwing
208
Opmerking
Voer bij “Uitzondering Type” in voor de
uitzondering, bv.
harde schijf vol
netwerkverbinding onderbroken etc.
en bepaal de reactie van de recorder zoals.
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met Back.

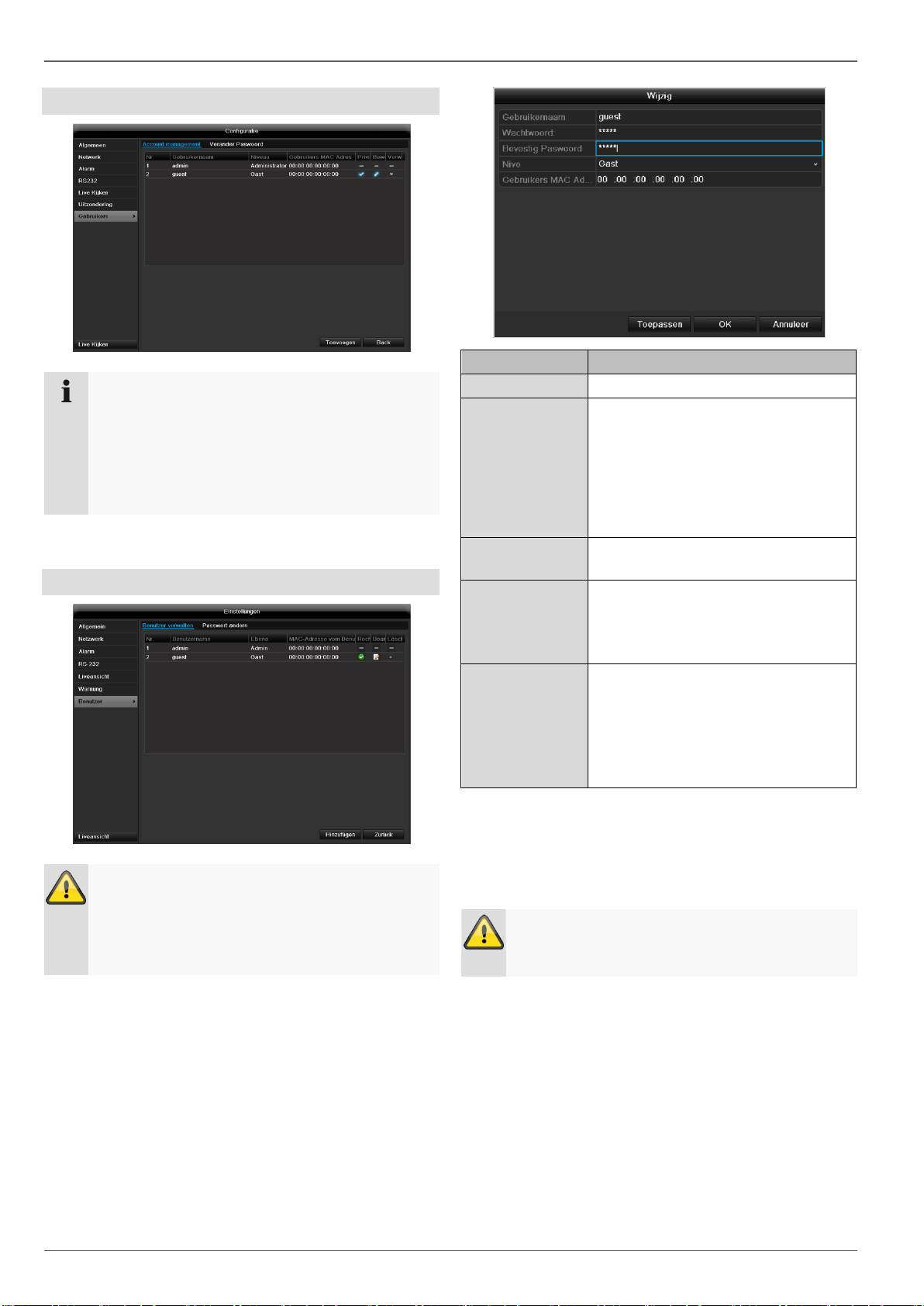

Gebruikers
Waarschuwing
Noteer het wachtwoord van de beheerder.
Het ingestelde wachtwoord is
"1 2 3 4 5".
In het gebruikersbeheer kunnen nieuwe gebruikers wor-
den toegevoegd, gewist of bestaande instellingen worden
gewijzigd.
1. Om een nieuwe gebruiker toe te voegen, kiest u
Toevoegen.
Parameters
Instelling
Gebruikersnaam
Unieke naam
Wachtwoord
Toegangscode voor de recorder en
voor het beheer
Opmerking: verander het
wachtwoord regelmatig, gebruik
combinaties van letters en cijfers
etc., noteer de wachtwoorden op een
veilige plaats.
Bevestig
Passwoord
De toegangscode moet opnieuw
worden ingevoerd
Nivo
BELANGRIJK:
Bij het niveau Manager kunnen
meer rechten worden ingesteld dan
bij het niveau Gebruiker.
Gebruikers MAC
Ad...
Het MAC adres van de netwerkkaart
van de PC van de resp. gebruiker
Opmerking:
Hiermee wordt de toegang beperkt
tot de PC waarvan het MAC adres
hier is ingevoerd!
2. Voer de naam en het wachtwoord in en bevestig de
invoer in het veld eronder.
3. Kies het niveau en voer het MAC adres in.
4. Bevestig de instellingen door te klikken op
Toepassen.
Waarschuwing
Neem de onderstaande opmerkingen over de
toewijzing van toegangsrechten in acht.

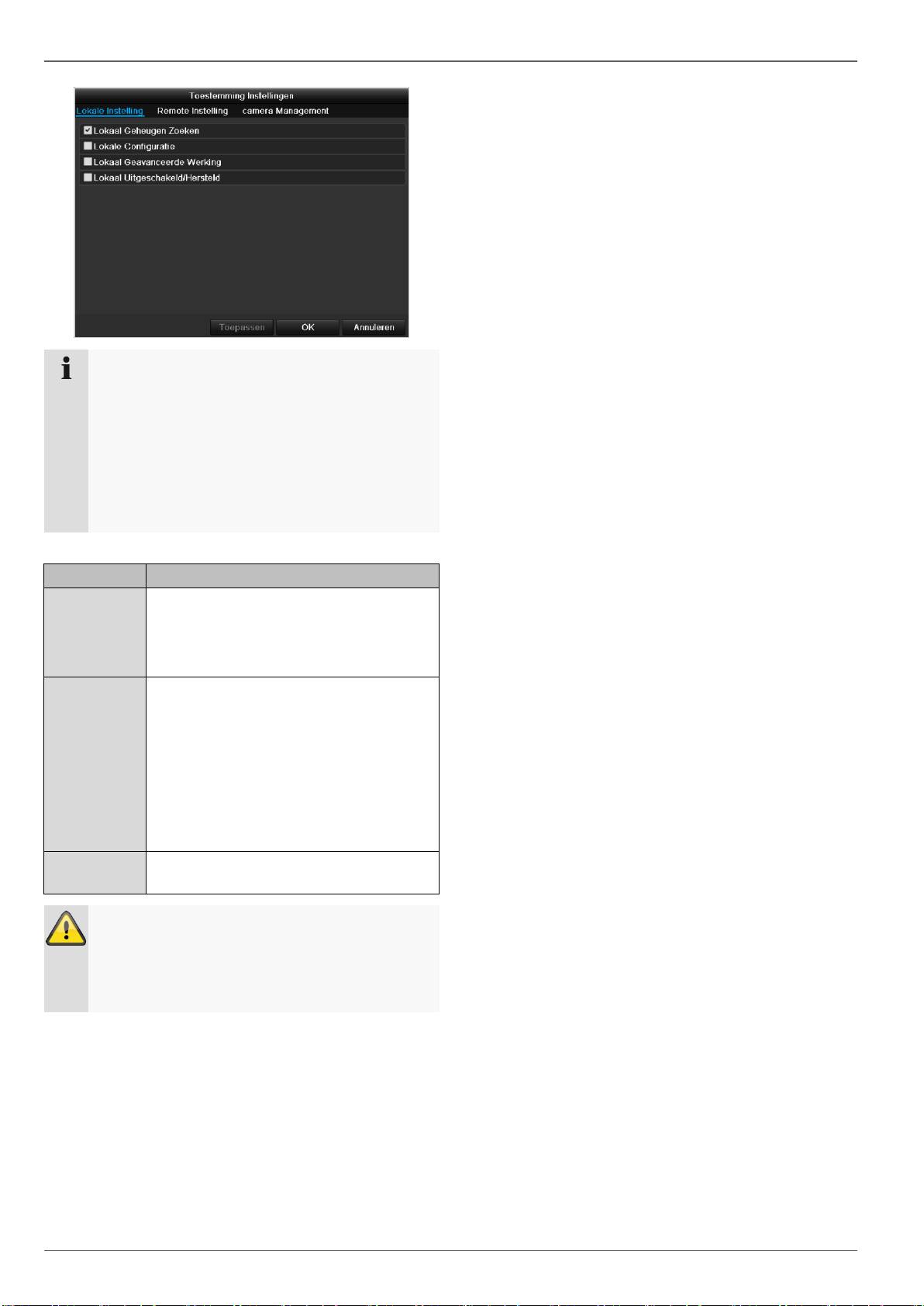

Toestemming Instellingen
Stuur de toegangsrechten van de gebruikers door op het
„Recht”-symbool te klikken. Er kunnen alleen
toegangsgegevens van handmatig toegevoegde
gebruikers worden gewijzigd:
Hoofd Menu
209
Opmerking
De gebruiker kan lokaal, d.w.z. op de recorder,
instellingen configureren en parameters wijzigen.
De gebruiker kan/mag via een netwerk verbinding
maken met de recorder.
Op de tab Camera worden de rechten voor de
toegang tot de individuele camera's (via het
netwerk of lokaal) ingesteld.
Parameters
Instelling
Lokale
Instelling
Lokaal Geheugen Zoeken
Lokale Configuratie
Lokaal Geavanceerde Werking
Lokaal Uitgeschakeld/Hersteld
Remote
Instelling
Remote Geheugen Zoeken
Remote Configuratie
Remote Serielle Poort Bediening
Twee-weg Audio
Alarm forceren op afstand,
alarmuitgang, controleren
Remote Geavanceerde Werking
Remote Uitgeschakeld/Hersteld
Camera Ma-
nagement
Vorbeeld op afstand
Waarschuwing
Wijzig de algemene instelling van de gebruiker
(naam, wachtwoord, niveau, MAC-adres) met een
klik op het „Bewerken”-symbool of in de TAB
„Wachtwoord wijzigen”.
Hoofd Menu

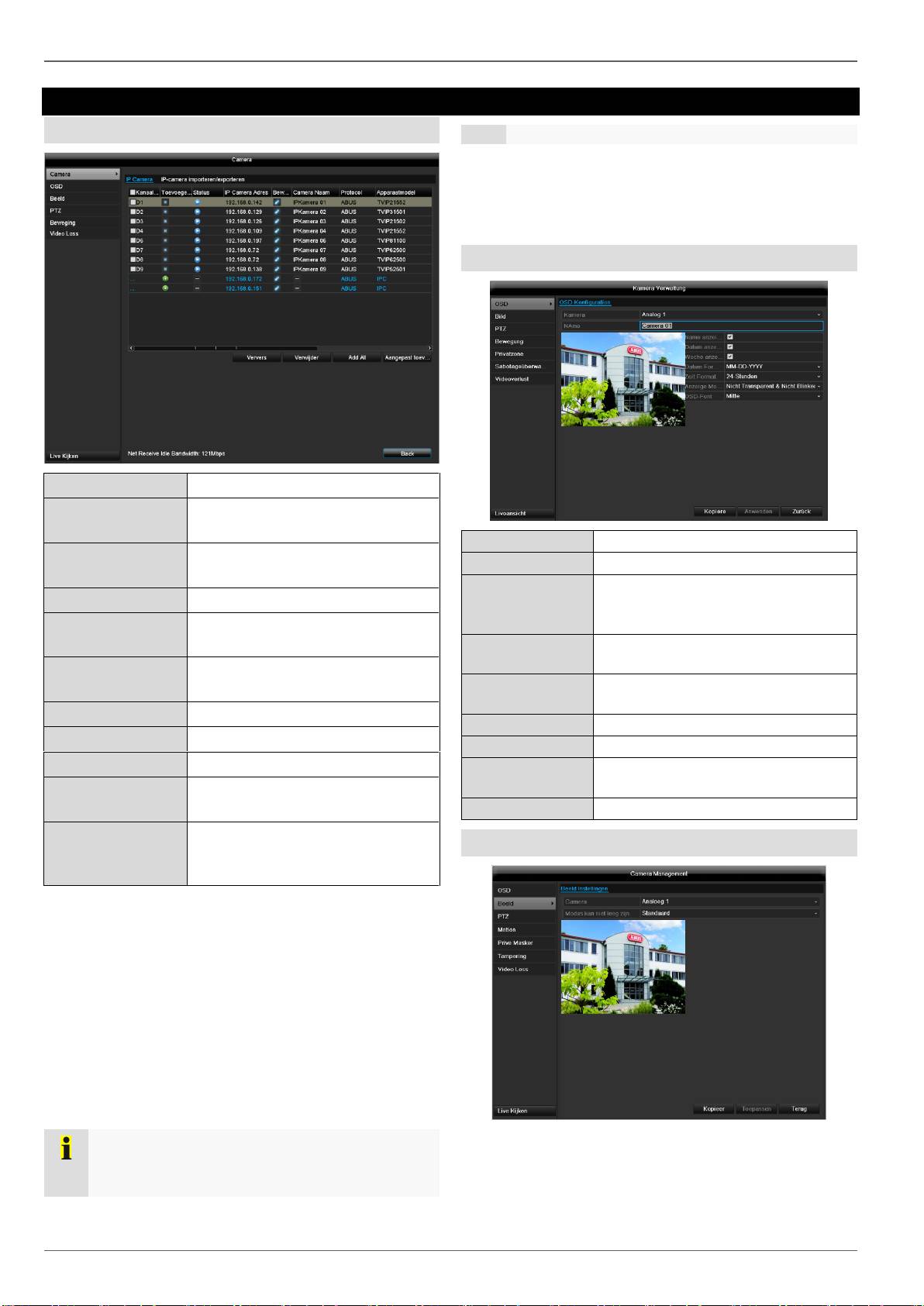

Camera
Kamera
210
Camera
Geeft het cameranummer weer
Toevoegen
Voegt een nieuwe netwerkcamera
toe
Adres
netwerkcamera
Geeft het ingestelde IP-adres van
de camera weer
Bewerken
Bewerk de camera
Naam
Geeft de naam van de
netwerkcamera weer
Protocol
Geeft het geselecteerde protocol
weer
Apparaat model
Geeft het model weer
Actualiseren
Actualiseert de lijst
Wissen
Wist een netwerkcamera
Alle toevoegen
Voegt alle voorhanden
netwerkcamera’s toe
Door gebruiker
gedefinieerd
Instellingen voor het door
gebruiker gedefinieerde
toevoegen
Klik op het + teken om een camera in het systeem te
integreren.
Klik op „Actualiseren”om in het netwerk naar beschikbare
ABUS-netwerkcamera’s te zoeken.
Klik op „Alle toevoegen” om alle voorhanden
netwerkcamera’s toe te voegen.
Klik op „Door gebruiker gedefinieerd” om Onvif camera’s
toe te kunnen voegen.
Opmerking
Onder bepaalde omstandigheden moet u achteraf
de gebruikersnaam, het wachtwoord en http poort
handmatig invoeren.
De beschikbare bandbreedte geeft aan hoeveel
bandbreedte u nog voor de installatie van de
netwerkcamera's ter beschikking hebt.
OSD
Camera
Camera die moet worden ingesteld
Camera Naam
Toewijzing van de cameranaam
Toom Naam
Weergeven van de cameranaam in
de liveweergave
activeren/deactiveren
Toom Datum
Weergeven van de datum in de
liveweergave activeren/deactiveren
Toom Week
Weergeven van de week in de
liveweergave activeren/deactiveren
Datum form...
Selectie van de datumweergave
Datum form...
12 uur/24 uur
OSD Display
Instellingen voor de weergave van
de cameranaam en de datum
OSD font
Wijziging van de lettergrootte
Beeld
Selecteer bij „Camera” het camerakanaal dat u wilt
bewerken.
Pas bij „Modus kan niet leeg zijn” het camerabeeld met
behulp van uitgevoerde instellingen of met behulp van
Hoofd Menu
gebruikersgedefinieerde instellingen aan de
lichtomstandigheden aan

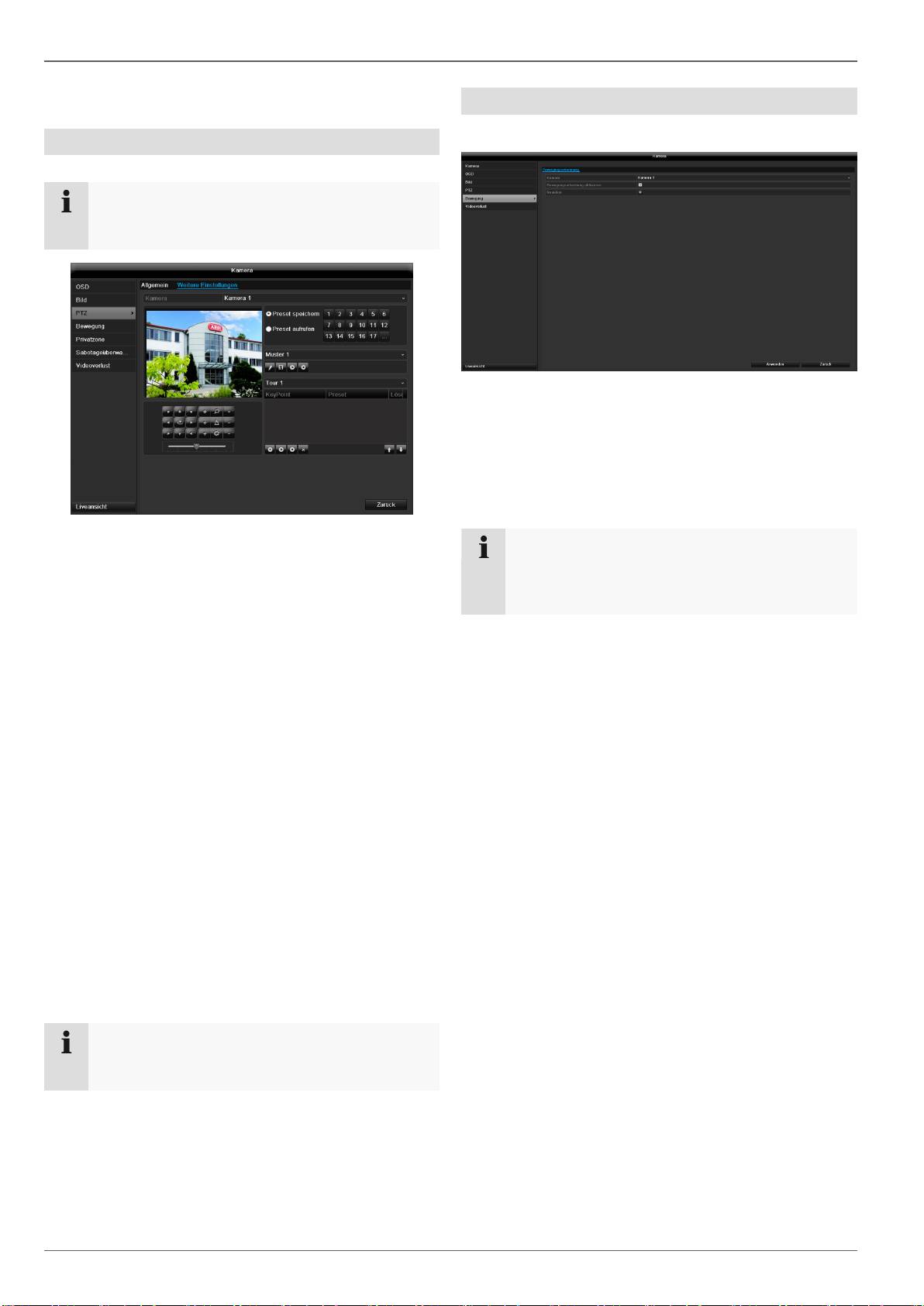

PTZ
211
Opmerking
Hier kunt u presets en tours voor de
netwerkcamera's TVIP2xxxx instellen.
Beweging
Kies bij “Camera” het te bewerken camerakanaal.
Plaats het vinkje bij bewegingsdetectie.
Bijkomend moet de bewegingsdetectie in de
netwerkcamera's geactiveerd worden, verdere details
hierover vindt u in de handleiding van uw
netwerkcamera.
Opslaan en oproepen van presets
1. Stuur met behulp van de pijltoetsen de
netwerkcamera naar het gewenste beeldbereik en
sla de positie bijv. als preset 1 op.
2. Klik op "Oproepen" om de net opgeslagen preset 1
aan te lopen.
Installeren en oproepen van tours
1. Leg meerdere presets aan om deze voor de tour
te gebruiken
2. Klik op + om een preset te selecteren
3. Voeg bijkomende presets toe om de gewenste
tour te installeren
4. Klik daarna op het playsymbool om de tour te
starten.
Opmerking
U kunt de tour ook direct in het livebeeld van de
betreffende netwerkcamera's starten.
Opmerking
Om de opname te starten met behulp van de
bewegingsherkenning, dient u het tijdschema
onder Opname in te stellen.

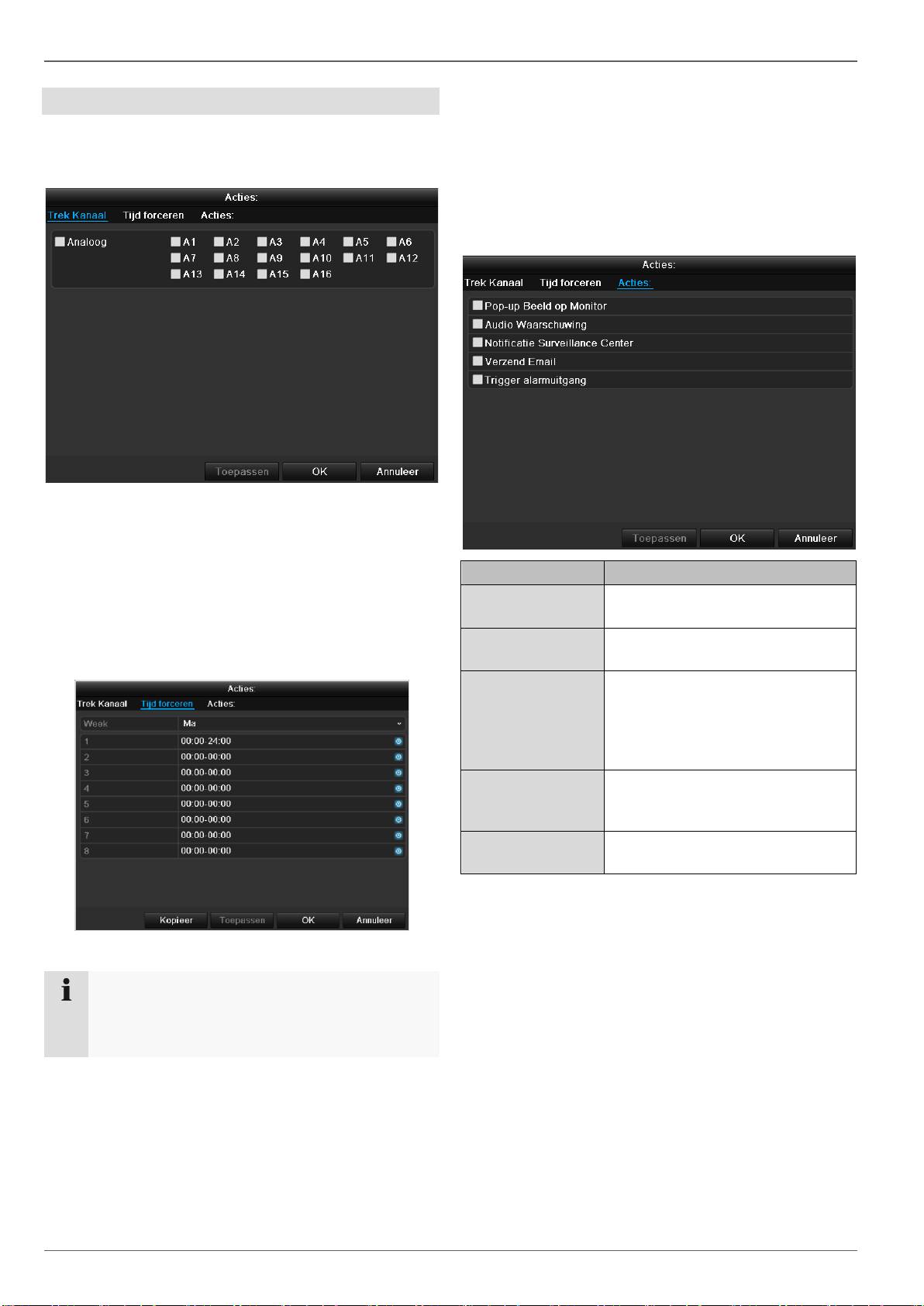

Acties
Trek Kanaal
Door op „Reactie” te klikken, verschijnt de tab Trek
Kanaal (alleen bij bewegingsherkenning):
Selecteer één of meerdere camerakanalen die bij een
alarm een reactie moeten uitvoeren.
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met OK.
Tijd forceren
Selecteer de tab Tijd forceren.
Stel hier in, op welke tijden de in de TAB Reactie
ingestelde reacties dienen te activeren.
1. Kies de dag en voer een tijdschema in.
212
Opmerking
U kunt maximaal 8 perioden vastleggen, telkens
van 00:00 - 00:00; de verschillende perioden
mogen elkaar niet overlappen.
3. Bevestig de instellingen door te klikken op
Toepassen en verlaat het menu met OK.
Acties
Selecteer de tab Acties.
Hier kunt u het gedrag van de recorder bij
bewegingsherkenning configureren door in het
betreffende keuzevakje te klikken.
2. Kies bij Kopiëer of de instelling voor alle dagen van
de week moet worden.
Parameter
Bericht
Pop-up Beeld op
Monitor
Het beeld wordt automatisch op de
monitor weergegeven
Audio
Waarschuwing
De recorder geeft een herhaalde
akoestische waarschuwing
Notificatie
Surveillance Cen-
ter
Stuurt een alarmsignaal naar een
PC met de ABUS CMS-software.
De software moet hiervoor zijn
gestart en de recorder moet daar in
de bewakingsmodus staan
Verzend E-Mail
Er wordt een e-mail verzonden
naar een vooraf opgegeven e-
mailadres. Zie pagina 168
Trigger
alarmuitgang
zie p.
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met OK.

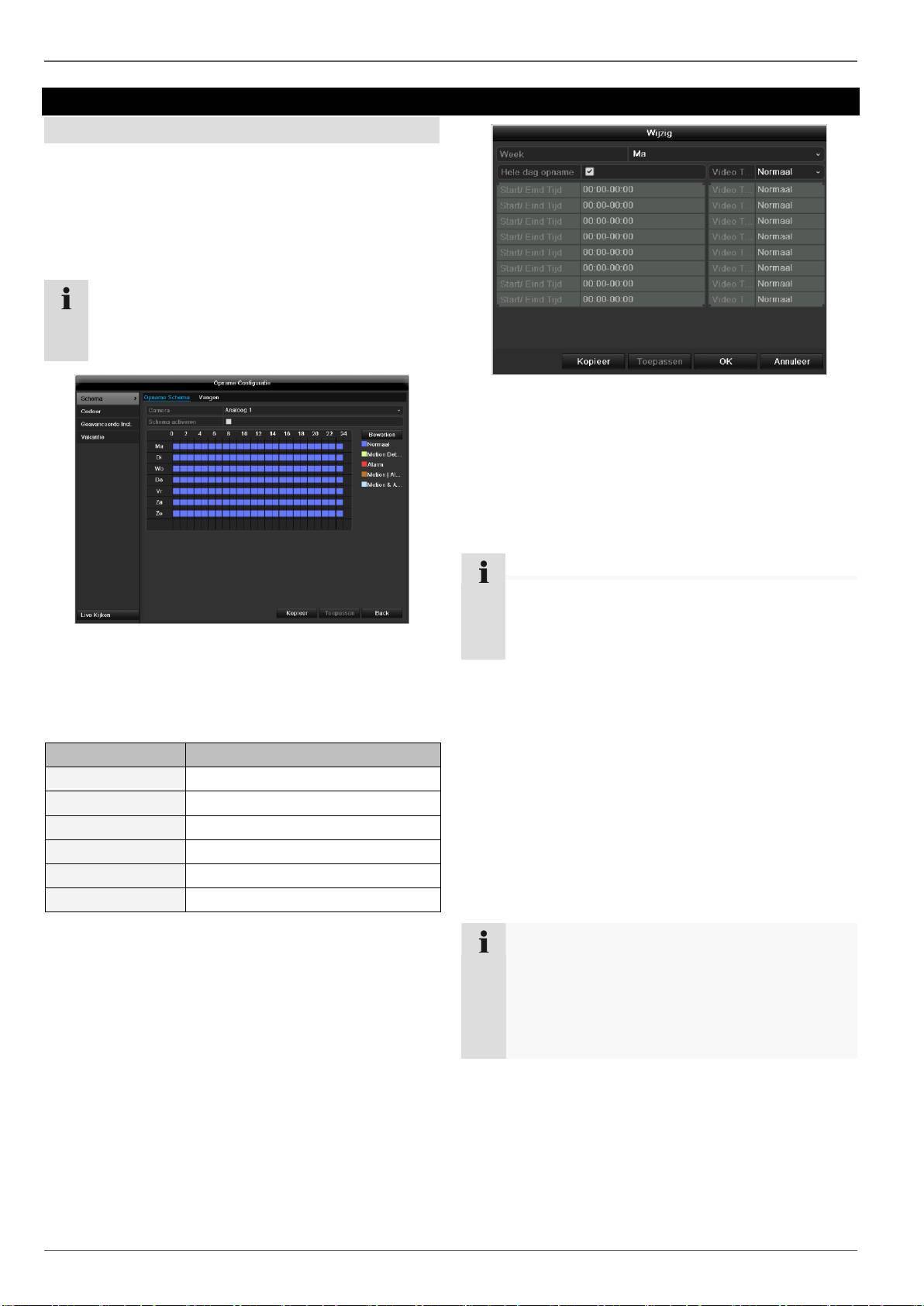

Opname Konfiguratie
Instellen
Open het hoofdmenu en klik op “Opname Konfiguratie”:
Tijdschema
Door middel van het tijdschema worden de opnametijden
resp. de triggers (opnametype) voor de camera's
ingesteld. Kik op de tab “Schema”:
213
Opmerking
Aangezien de instellingen voor de tabs Opname
en Direct beeld niet van elkaar verschillen, worden
ze maar één keer beschreven
Op het scherm ziet u van links naar rechts de uren van
de resp. dag (dagen van boven naar beneden). Onder de
dagen ziet u de gekleurde legenda, d.w.z. in het
ingestelde tijdschema corresponderen de
opnameperioden in kleur met de gekozen "triggers".
Kleursymbool
Legenda
Blauw
Duur: tijd in uren
Geel
Beweging
Lichtblauw
Beweging en alarm
Rood
Alarm
Grijs
Geen keuze
Groen & rood
Beweging of alarm
1. Geef in het vervolgkeuzemenu bij „Week” de dag
aan die u wilt instellen.
2. Activeer/deactiveer „Hele dag opname”. Wanneer
Volledige dag actief is, kunnen er geen afgebakende
tijden worden ingevoerd, de instelling geldt dan voor
de hele dag.
3. Wanneer u bepaalde tijden wilt instellen, schakel
dan “Hele dag opname” uit.
4. Geef in het uitklapmenu het opnametype aan:
Duur
Bewegingsdetectie
Alarm
Bewegingsdetectie of alarm
Bewegingsdetectie en alarm
5. U kunt bij tijdafhankelijke opname maximaal 8
perioden vastleggen, telkens van 00:00 - 24:00; de
verschillende perioden mogen elkaar niet
overlappen.

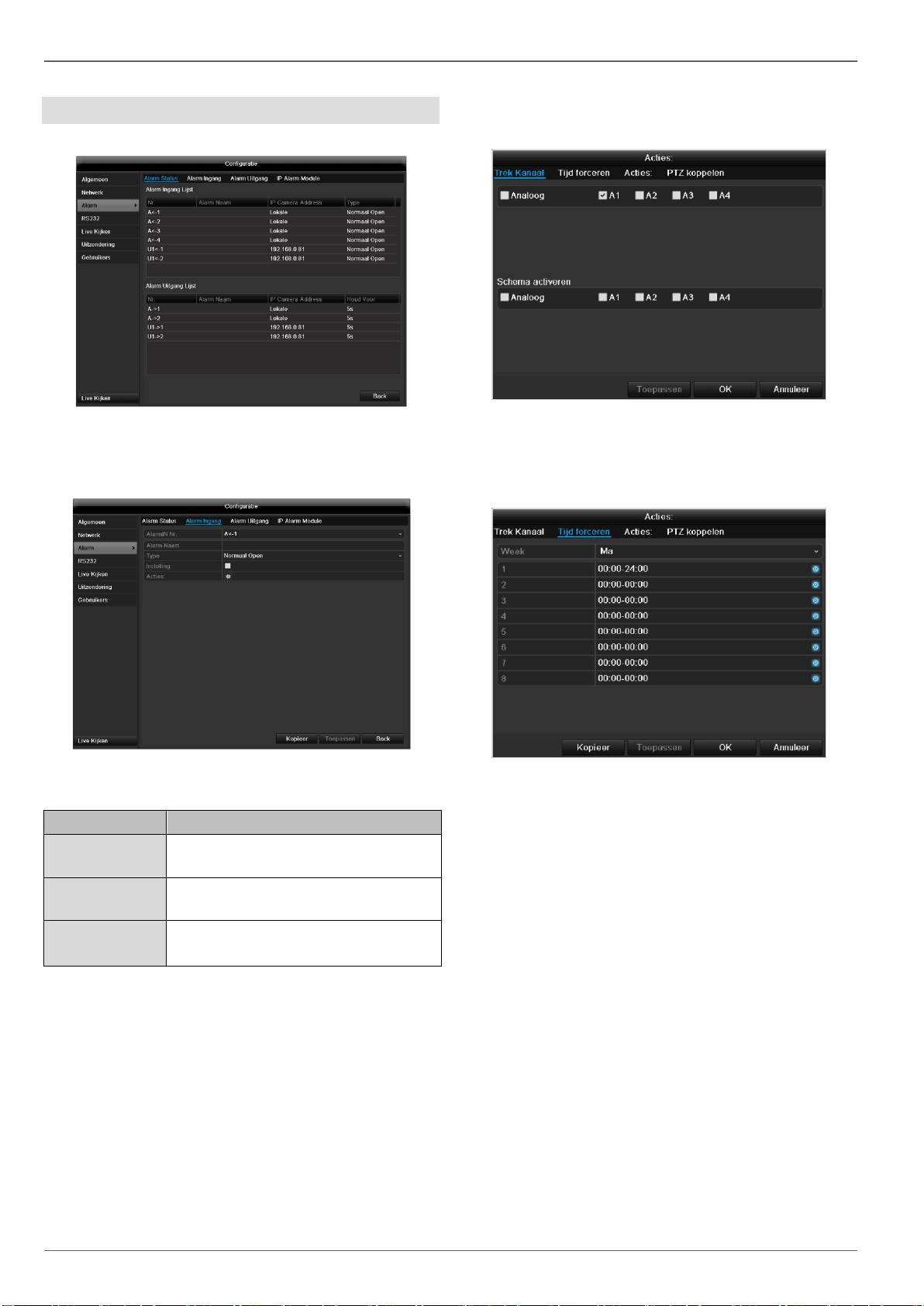

Selecteer de camera en klik op het keuzevakje
Schema activeren.
Klik op Bewerken om het type en de duur van het
tijdschema te bepalen
Opmerking
Met de “Duur” legt u perioden vast waarin wordt
opgenomen.
De andere triggers zoals bewegingsdetectie en/of
alarm, schakelen alleen bij voorkomen van een
van deze triggers de opname in.
Via Kopieer kunt u deze instelling voor andere
dagen of de volledige week overnemen
6. Sluit uw instellingen in het opnamevenster af met
Toepassen en daarna OK
Toepassingsvoorbeeld
Er moet van 11:00 - 7:00 worden opgenomen.
Hiervoor moeten 2 tijdzones worden ingesteld:
1. 11:00 - 24:00
2. 00:00 - 7:00
Codeer
TAB Opnemen
In diesem Untermenü stehen Ihnen folgende Einstel-
lungsmöglichkeiten zur Verfügung:
Bevestig de instellingen door op Toepassen te klikken
en verlaat het menu met OK.
214

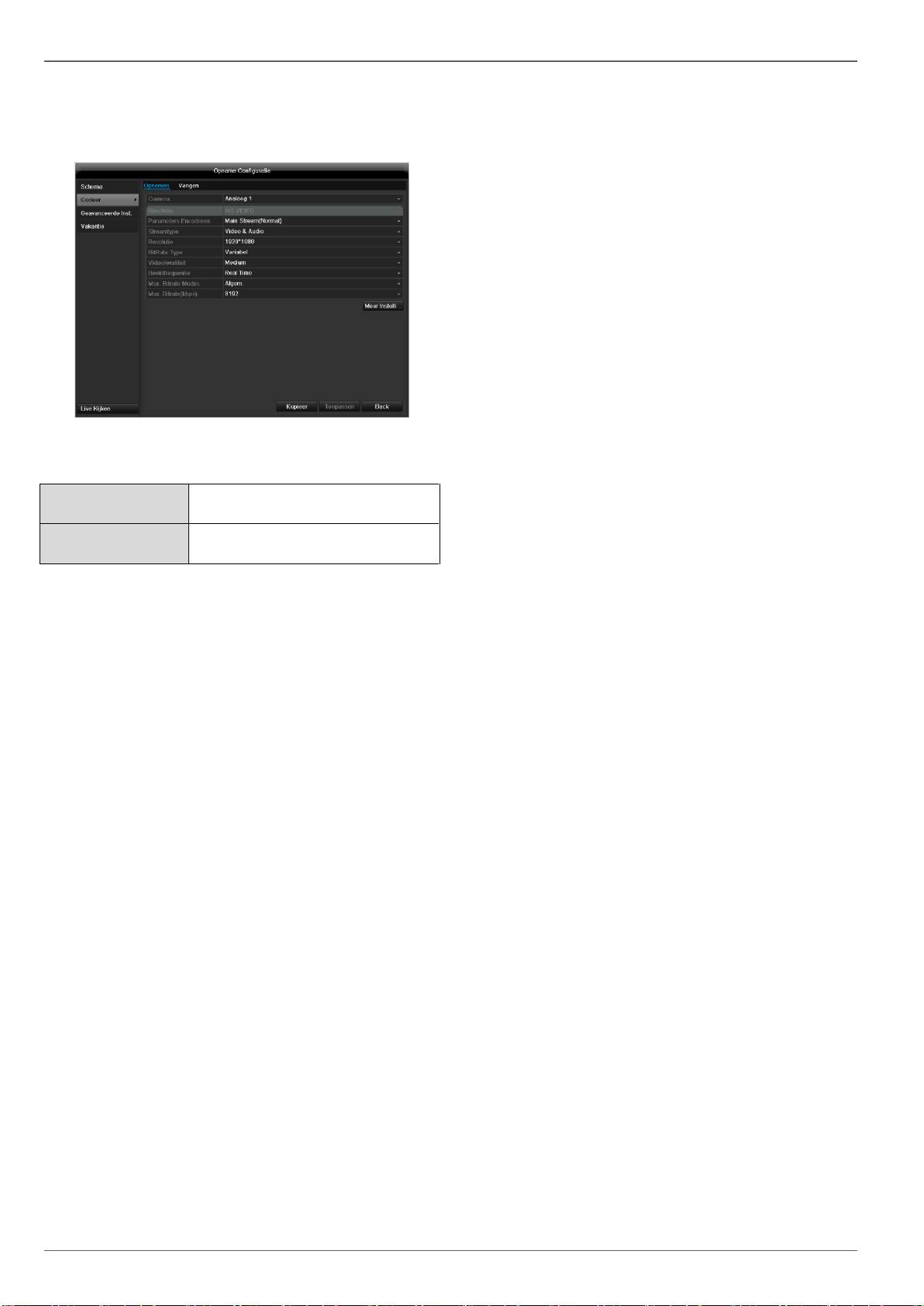

Pre-Opname
Tijd in seconden die vóór een
alarm wordt opgeslagen
Post-Opname
Tijd in seconden die na een alarm
wordt opgeslagen
TAB Vangen
De volgende parameters kunnen worden ingesteld:
215
Camera
Camera die moet worden ingesteld
Parameter
Volgens tijdschema of gebeurtenis
Resolutie
Auto, 4CIF(704x576), CIF(352x288),
QCIF(176x144)
Kwaliteit
verschillende kwaliteitsniveaus:
+++: gemiddelde kwaliteit
+++++: hoge kwaliteit
Interval
Afzonderlijke beelden worden om de
1 - 5 seconden volgens gebeurtenis
of tijdschema opgeslagen
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met Back.
Geavanceerde instelling (alleen
TVVR45030)
Overschrijf
Leg u vast of oudere opnamen
moeten worden overschreven
wanneer de harde schijf vol is
eSATA
Leg vast of een via USB
aangesloten eSATA harde schijf
voor de export of voor extra
opname/beeldopslag moet worden
gebruikt.

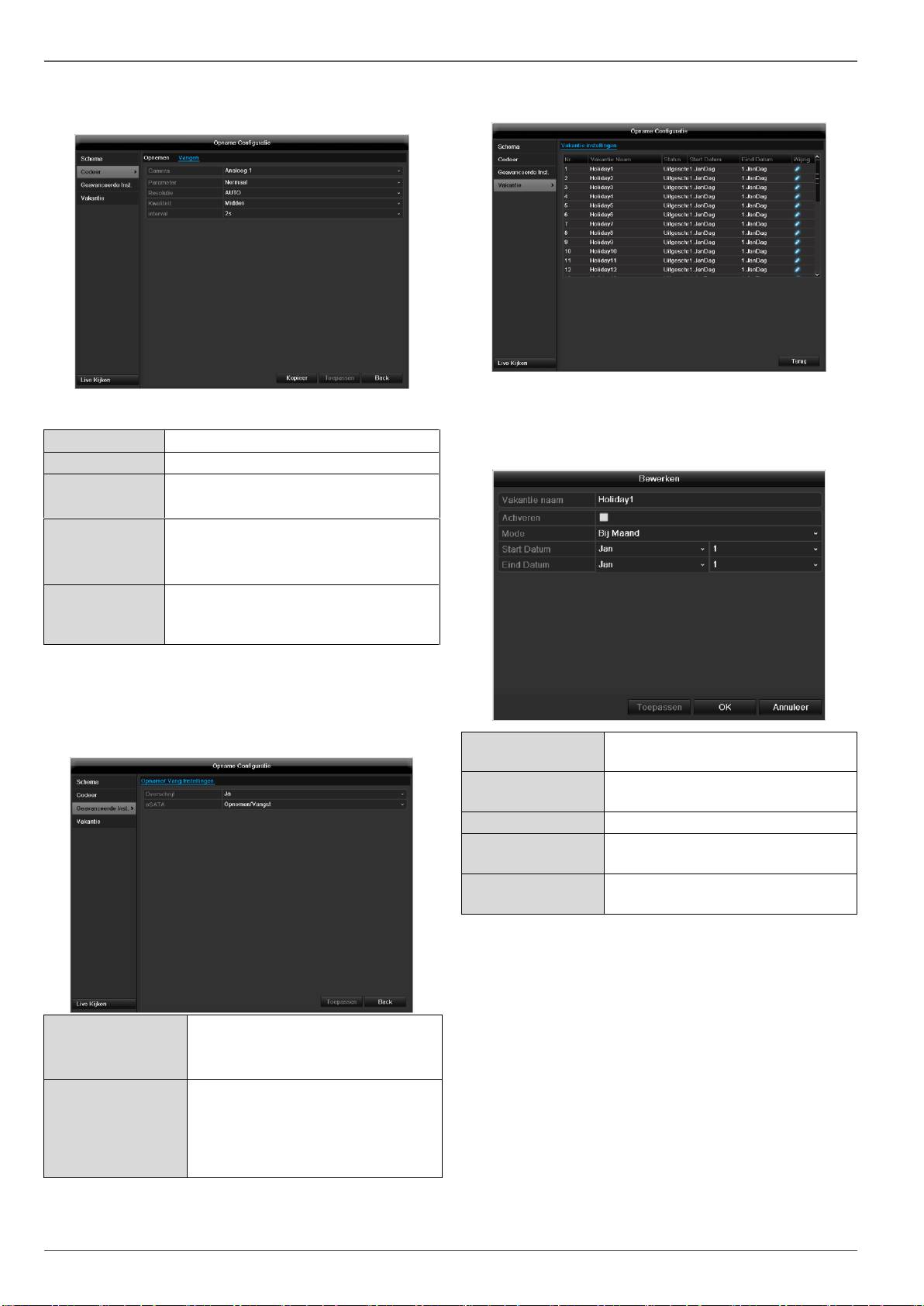

Vakantie
In dit submenu kunnen 32 verschillende opname-
instellingen voor vakantie of feestdagen worden
uitgevoerd Om deze instellingen uit te voeren, klikt u op
het „Wijzig”-symbool
Vakantie naam
Handmatige invoer van de naam
van de vakantie of de feestdag
Activeren
Activeren resp. deactiveren van
de ingestelde vakantie
Mode
Op datum/op week/op maand
Start Datum
Selectie van de
begindatum/begintijd
Eind Datum
Selectie van de
einddatum/eindtijd
Bevestig uw instellingen met Toepassen en OK.
Disk Management
Harde schijven
216
Opmerking
Het apparaat beheert maximaal acht 3.5" SATA
harde schijven (alleen TVVR45030).
Voor extra gegevensopslag kan optioneel een e-
SATA harde schijf worden aangesloten.
Voordat u kunt opnemen, moeten alle harde
schijven "geïnitialiseerd" worden. Pas daarna
herkent de recorder de harde schijven en de resp.
toewijzingen.
Waarschuwing
Tijdens het initialiseren worden alle gegevens van
de harde schijf gewist!
Zorg op tijd voor een back-up van de gegevens.
Harde schijf inbouwen
1. Koppel de recorder los van het lichtnet en open de
afdekking.
2. Neem bij de omgang met elektronische apparatuur
de ESD voorschriften in acht en zorg ervoor dat u
geaard bent.
3. Open de behuizing niet in omgevingen met tapijt of
andere vloerbedekking die statisch kan worden
opgeladen.
4. Raak de onderdelen op het moederbord niet aan.
Waarschuwing
Wanneer u vragen heeft over deze stappen of de
instructies niet duidelijk zijn, kunt u contact
opnemen met uw installateur.

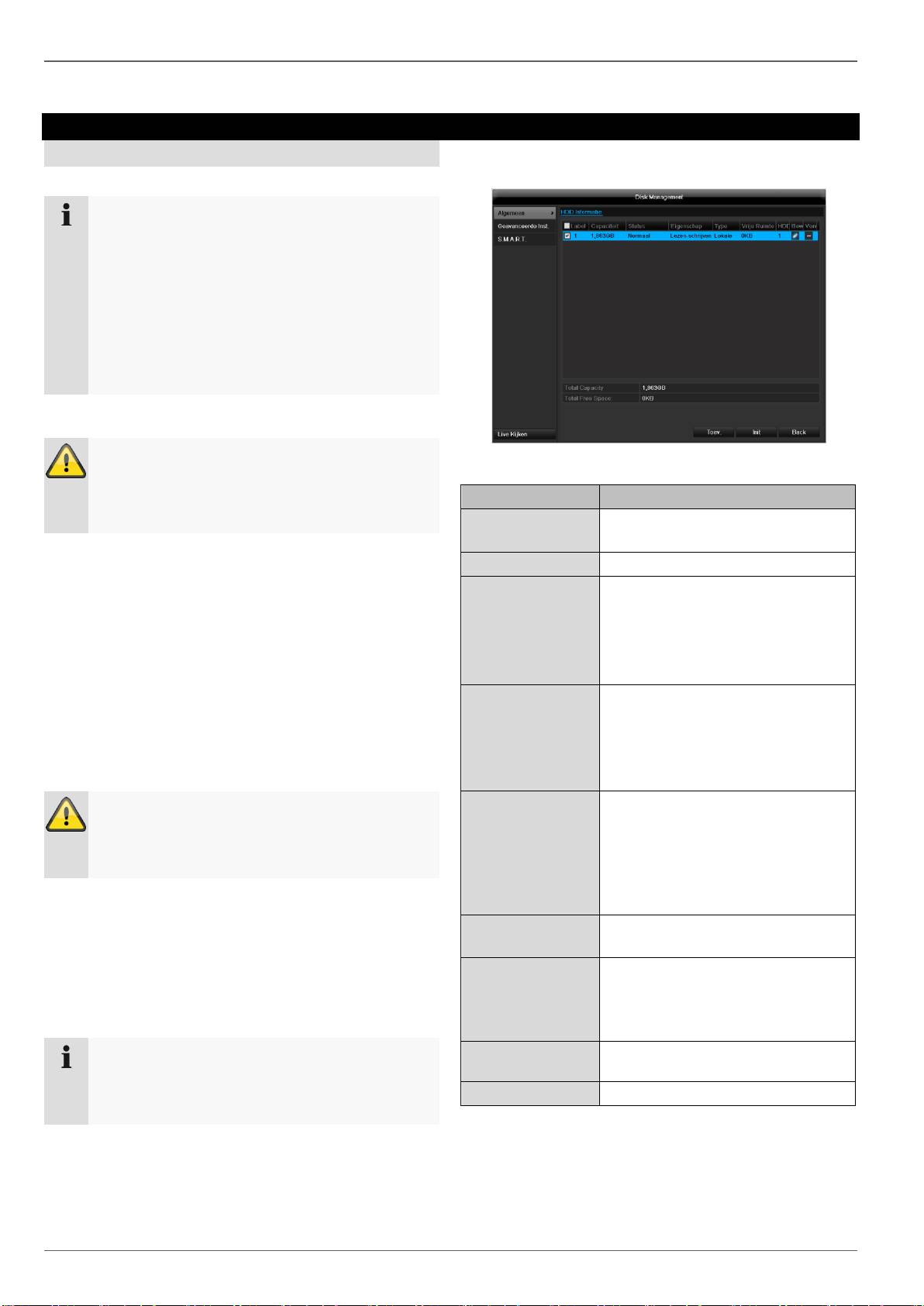

Klik in het menu op „Disk Management” om instellingen
voor het beheer van de harde schijf uit te voeren.
Parameters van het harde-schijfbeheer
5. Bouw de harde schijf in en sluit de kabels aan.
6. Breng de afdekking weer aan en sluit de recorder
weer aan op het lichtnet.
7. Schakel de recorder in en ga naar het menu HDD
beheer.
HDD-Informatie
Label
Geeft het nummer van de interne
aansluiting weer
Capaciteit
Capaciteit van de harde schijf in MB
Status
Geeft de huidige status van de
harde schijven:
Niet geïnitialiseerd
Normaal
Offline
Eigenschap
Redundant: voorzien voor back-
up doeleinden
Alleen lezen: beveiligd tegen
schrijven
R/W: lezen en schrijven
Type
Lokaal: ingebouwde harde schijf
NFS: harde schijf op het netwerk
Vermijdt indien mogelijk het
gebruik van de NFS-opslag om
eventueel optredende
compatibiliteitsproblemen
Vrije Ruimte
Geeft bij benadering de vrije
opslagcapaciteit aan
HDD
Groepsnummer van de harde
schijf, standaard 1
(opnamen kunnen aan groepen
worden toegewezen)
Bewerken
Instellingen voor de harde schijf
uitvoeren.
Verwijder
De harde schijf verwijderen
1. Selecteer de harde schijf door de checkbox aan te
vinken.
2. Start het proces door op Init te klikken.
3. Bevestig de volgende vraag met OK.
Opmerking
Wanneer de ingebouwde harde schijf niet
zichtbaar is, dient u de aansluitingen te
controleren.
4. Op de statusbalk wordt de voortgang van de
initialisatie weergegeven.
5. Wanneer het initialiseren is afgerond, verschijnt:
Harde-schijfinstellingen van de camera’s

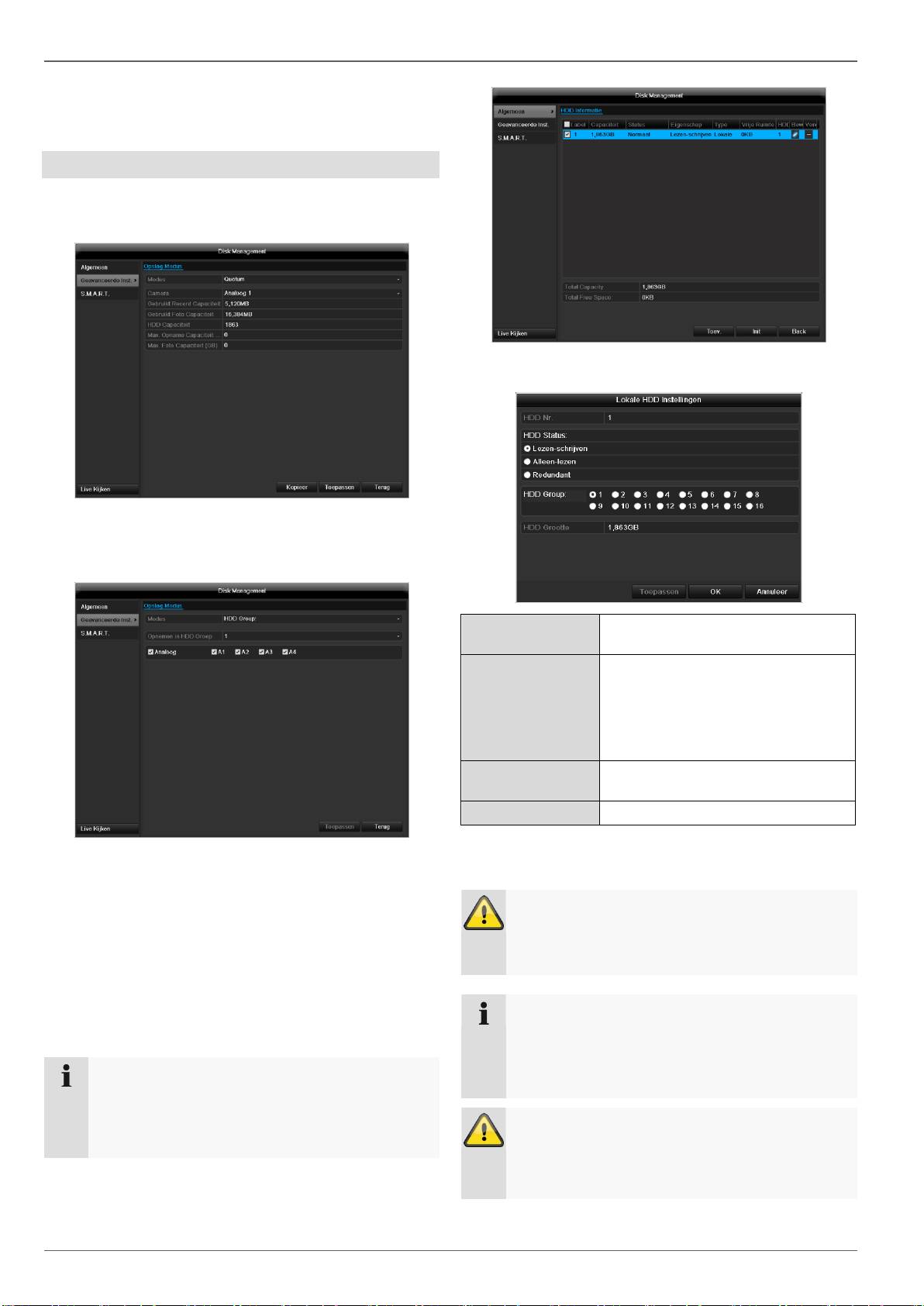

Klik op het submenu „Geavanceerde Inst.”
Modus: Quotum
Leg de maximale opnamegrootte op de harde schijf per
camera vast.
Mode: HDD Group
1. Selecteer in het vervolgkeuzemenu een groep harde
schijven.
2. Leg vast welke camera’s op de hardeschijfgroep
moeten worden opgeslagen door de betreffende
keuzevakjes te activeren.
3. Klik op Toepassen en klik in het volgende venster
op OK ter bevestiging voor het opnieuw opstarten
Instelling van de harde schijven
217
Opmerking
Om deze instellingen te kunnen uitvoeren, dient u
de camera’s aan een groep harde schijven te
hebben toegewezen (zie Instellingen van de har-
de schijven van de camera’s).
Klik op het „bewerken”-symbool. Er verschijnt een pop-
upvenster
HDD Nr.
Selectie van de harde schijf aan de
hand van het interne ansluitnummer
HDD Status
Lezen en schrijven
Alleen-lezen: schrijfbeveiliging
Redundant: voor de veiligheid
van de gegevens redundant
werken
HDD Group
Selectie van de groep harde
schijven
HDD Grootte
Hardeschijfruimte
Bevestig de instellingen door te klikken op Toepassen
en verlaat het menu met OK.
Let op:
Wanneer er slechts één harde schijf is
ingebouwd en deze de status "Alleen lezen"
krijgt, kan de recorder geen opnamen opslaan!
Redundant:
Er zijn minimaal 2 harde schijven ingebouwd.
Op de redundante harde schijf wordt een extra
kopie van de opnamen opgeslagen. Deze dient
als back-up.
Let op:
Als u redundant wilt opnemen, moet u in het
opnamemenu de redundante opslag activeren
(zie p. 214)
218
R/W (lezen/schrijven)
Minimaal één harde schijf moet de status R/W
(lezen/schrijven) krijgen anders kan er niet worden
opgenomen.
HDD status controleren
De status van elke harde schijf kan in het menu
Onderhoud worden gecontroleerd. De S.M.A.R.T.
informatie wordt in het logbestand bijgehouden (Self-
Monitoring, Analysis and Reporting Technology).
Open daarvoor het logbestand en zoek naar
informatie/S.M.A.R.T. harde schijf. Zie daarvoor
pagina 218.
Harde schijf alarm instellen
Het is mogelijk om een alarm vast te leggen dat u
informatie geeft over storingen van de harde schijven.
Open daarvoor Waarschuwingen in het menu
Instellen. Zie daarvoor pagina 213.

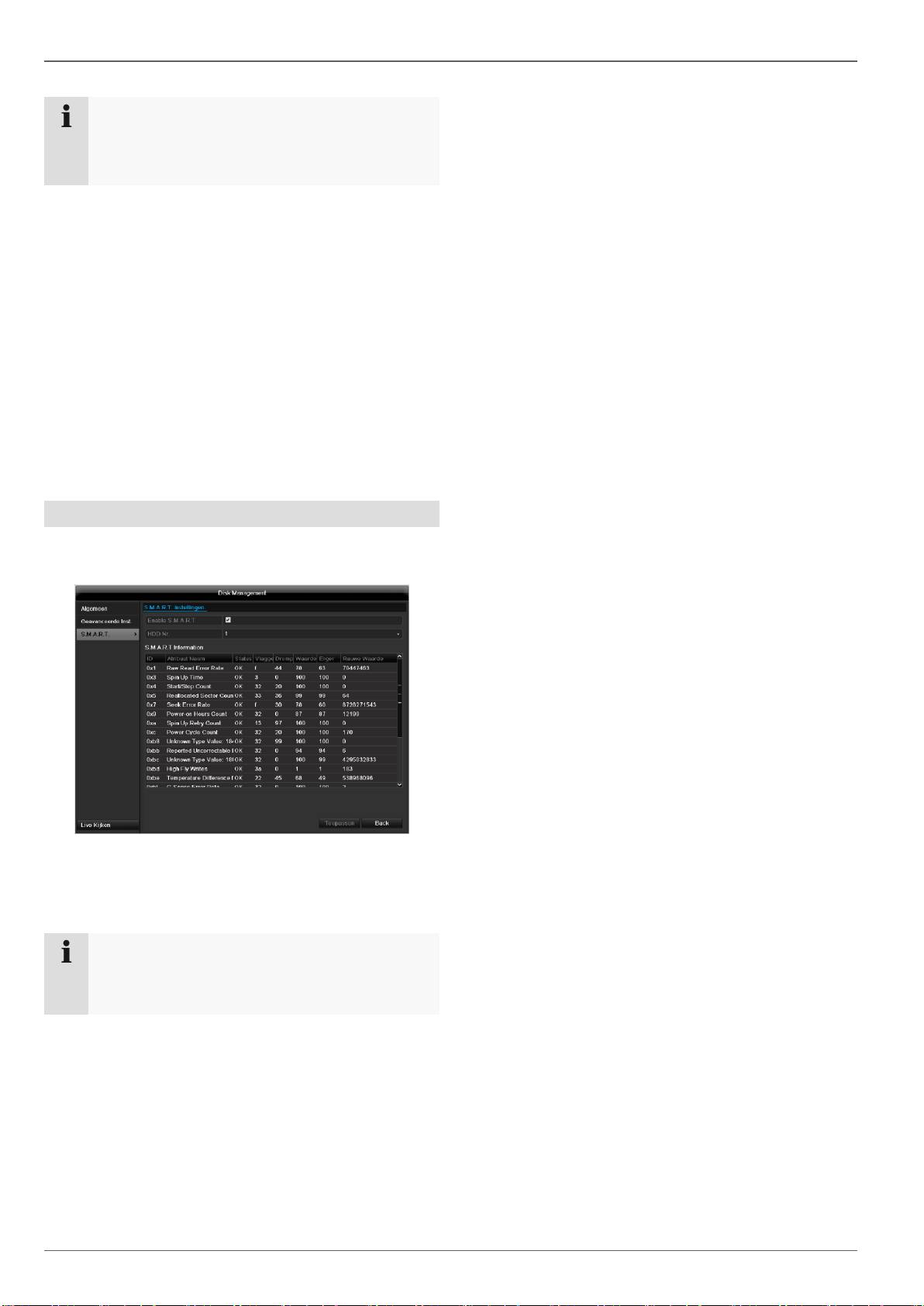

S.M.A.R.T.
S.M.A.R.T. staat voor Self-Monitoring Analysis and Re-
porting Technology.
In dit submenu verschijnt informatie over de status van
de harde schijf.
De informatie dient voor de foutopsporing van de harde
schijf. Deactiveer deze functie niet, indien mogelijk
Opmerking
De bij S.M.A.R.T. opgeslagen logbestanden kunt u
vinden in het menu Onderhoud bij „Log zoeken”.
Zie ook: p. 221
Afspelen

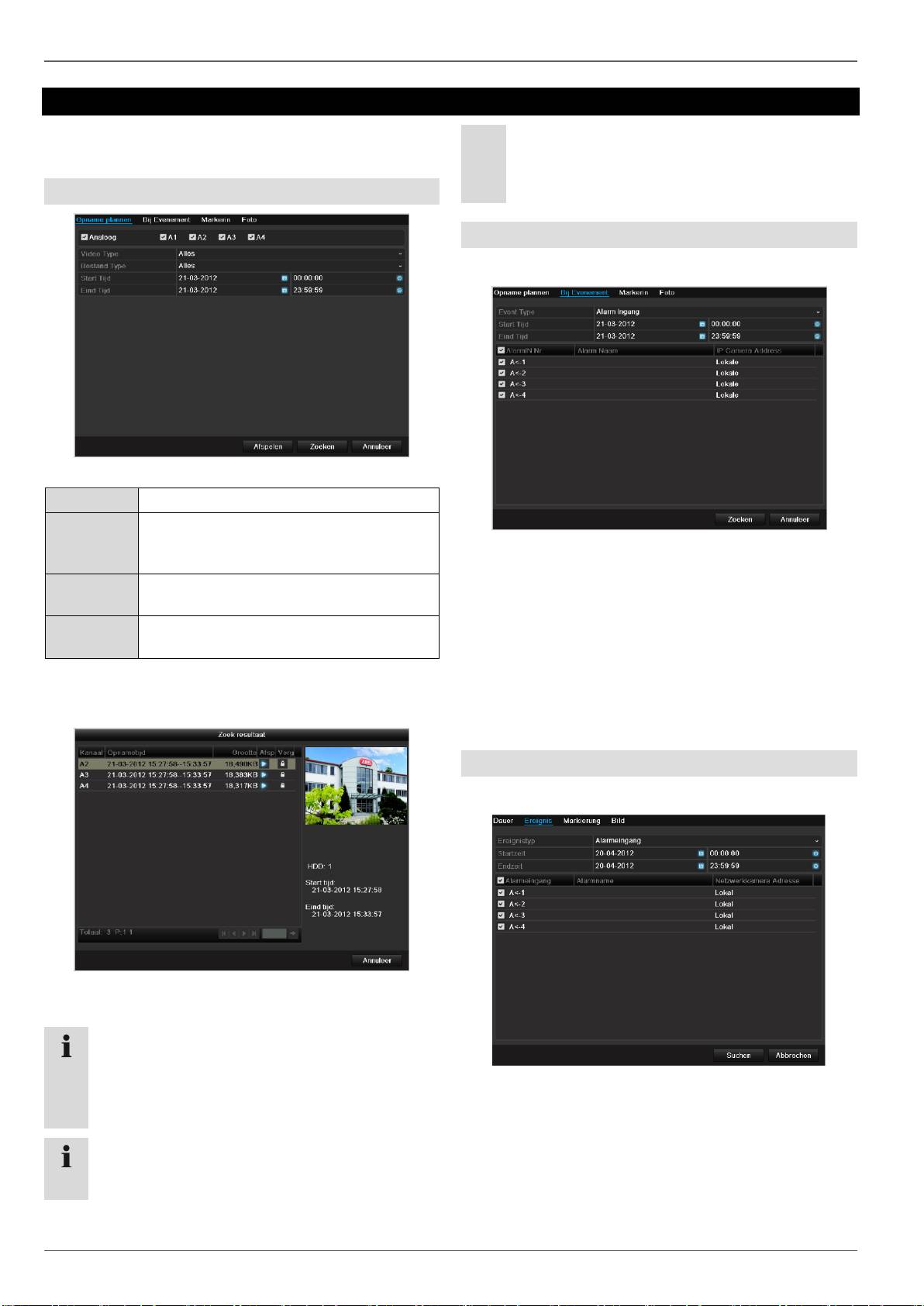

Druk in het hoofdmenu op Afspelen, om video-opnames
te zoeken na een gebeurtenis of een markering of om de
opgeslagen beelden te bekijken.
Opname plannen
De volgende instellingen zijn beschikbaar:
219
D1-D32
Camera waarop u wilt zoeken
Video Type
Schema, bewegingsdetectie, alarm resp.
bewegingsdetectie en/of alarm,
handmatige opname, alle opnamen
Bestand
Type
Geblokkeerd, vrijgegeven, alles
Start Tijd
Stop Tijd
Voer de datum en de tijd in
Klik op Zoeken om opnamen te zoeken die voldoen
aan de gekozen instellingen. De resultaten worden
weergegeven:
Kies een opname door op de regel te klikken en
vervolgens op “Afspelen”-symbool.
Opmerking
In de weergavemodus kunt u op elk moment
terugkeren naar de gebeurteniszoekfunctie door
met de rechtermuisknop te klikken en „Video
zoeken” te selecteren.
Opmerking
De submenu’s „Markering” en „Foto” zijn vrijwel
identiek met het hierboven beschreven menu en
worden daarom niet afzonderlijk beschreven.
In het submenu „Markering” wordt niet gezocht op
opnametype maar op de naam of een trefwoord uit
de naam van de markeringen
Bij Evenement
Klik op de tab „Bij Evenement”:
Er wordt een lijst weergegeven met alle alarmingangen.
Selecteer bij „Event Type” of er moet worden gezocht
naar opnames bij alarm („Alarm ingang”) of bij beweging
(„Bewegingsherkenning”).
Selecteer één of meerdere alarmingangen door het
keuzevakje te activeren.
Klik op Zoeken.
Selecteer op de weergegeven lijst één of meerdere
alarmopnames. Klik op Details voor gedetailleerde
informatie over de opnames.

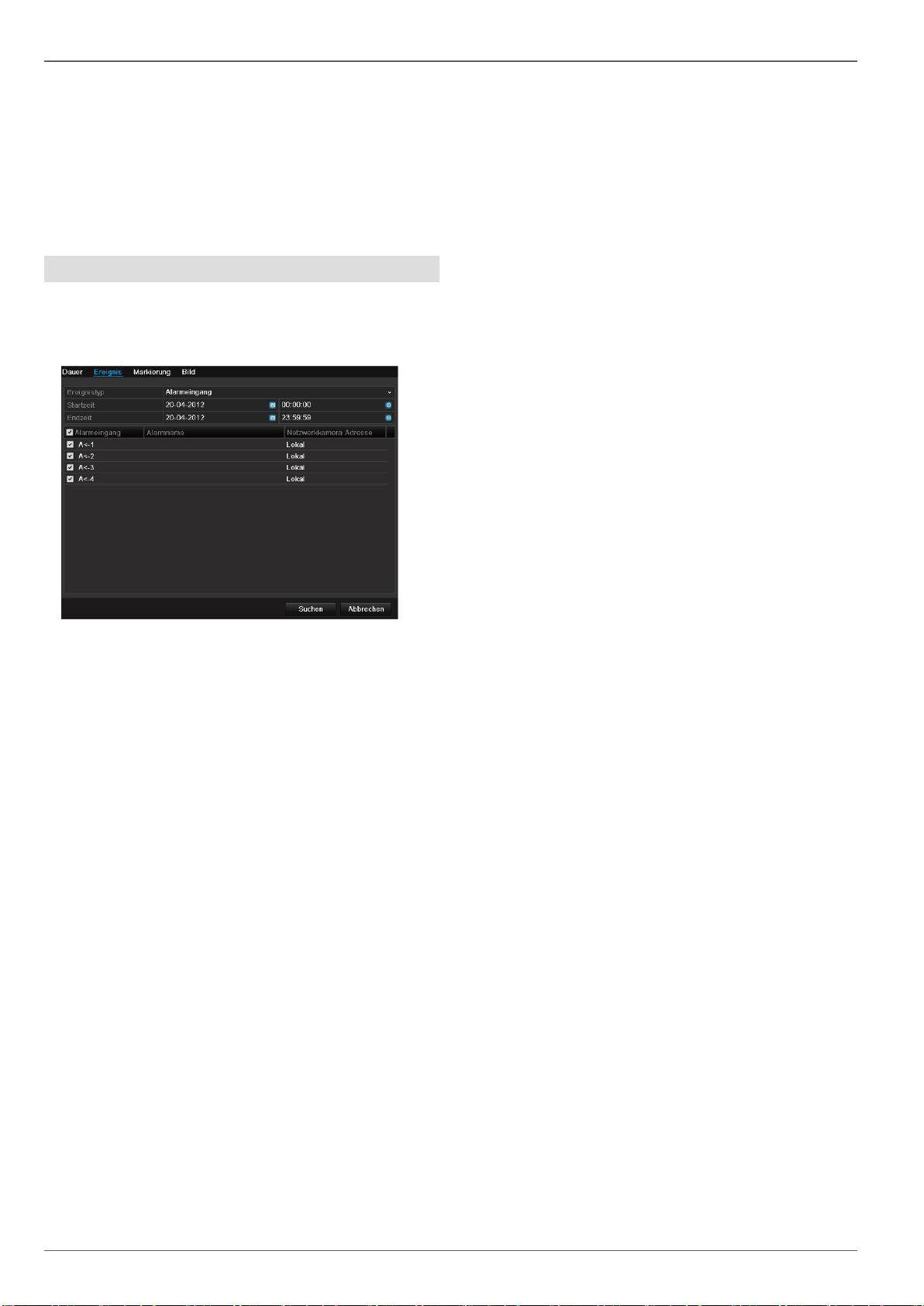

Markering
Klik op het tabblad "Markering".
Kies via "Activeren van de checkbox" een of meerdere
netwerkcamera's.
Klik op Zoeken.
Kies op de verschijnende lijst een of meerdere
markeringen. Klik opDetails om preciezere informatie
over de markeringen te verkrijgen.
Beeld
Klik op het tabblad "Beeld".
Kies via "Activeren van de checkbox" een of meerdere netwerkcamera's.
Klik op Zoeken.
Kies op de verschijnende lijst een of meerdere beelden. Klik op Details om preciezere informatie over de beelden te
verkrijgen.
220
