Общая информация

Благодарим за то, что Вы выбрали автомобильный видео-

регистратор DVR-500HD. Прежде чем начать эксплуатацию

устройства, внимательно прочтите данное руководство, чтобы

воспользоваться всеми возможностями видеорегистратора и

продлить срок его службы. Сохраните это руководство, чтобы

обратиться к нему, если в будущем возникнет такая необходи-

мость.

Данное Руководство содержит информацию о технических

характеристиках устройства, кнопках

управления устройством

и его программном обеспечении, перечень мер безопасности,

игнорирование или несоблюдение которых может привести к

повреждению устройства, сбоям в его работе или к выходу из

строя. В Руководстве так же содержатся советы по использо-

ванию видеорегистратора. Приведённая информация позво-

лит избежать ошибок, связанных с неправильной эксплуатаци-

ей устройства.

За

информацией о значении используемых терминов обра-

щайтесь к «Словарю терминов», приведенному в конце Руко-

водства, а также к специализированной литературе, тематиче-

ским форумам или в службу поддержки пользователей.

Указания по эксплуатации

Автомобильный видеорегистратор DVR-500HD произведен

и предназначен для мобильного использования. Нижеследу-

ющие указания по эксплуатации предназначены для того, что-

бы помочь Вам правильно использовать устройство без угрозы

чьей-либо безопасности и сохранять его в рабочем состоянии.

Внимательно прочитайте этот раздел и строго следуйте приве-

денным в нем инструкциям.

2

Общие указания по эксплуатации

• Устройство следует держать вдали от зон с экстремальным

изменением температуры, предохранять от воздействия пря-

мых солнечных лучей или устройств излучающих тепло. За-

щищайте устройство от попадания влаги и не помещайте его в

пыльную или задымленную среду. Не допускайте контакта с ак-

тивными химическими веществами.

• Предохраняйте устройство

от ударов, не кладите на него тя-

желые предметы и не вставляйте в него устройства или пред-

меты, которые не подходят к стандартным разъёмам. Падение

устройства может привести к повреждению ЖК экрана и к нару-

шению его нормального функционирования.

• Заряжайте устройство только от совместимых зарядных

устройство (mini-USB/входит в комплект). При

первой зарядке

рекомендуется заряжать его в течение 4-5 часов.

• Соблюдайте законы и правила дорожного движения в стра-

не Вашего пребывания.

Меры безопасности при работе с адаптером питания

• При зарядке устройства используйте только стандартный

тип адаптера питания (включен в комплект поставки). Исполь-

зование нестандартного или иного типа зарядного устройства

может привести к

повреждениям видеорегистратора и потере

гарантии на устройство.

• Адаптер можно подключать только к тому типу электриче-

ской сети, параметры которой указаны на маркировке. Если Вы

не уверены в соответствии параметров электрической сети и

адаптера питания, проконсультируйтесь со специалистами, об-

ратитесь в службу поддержки или в один из авторизованных из-

готовителем сервисных

центров.

• Не наступайте на кабель адаптера питания и не ставьте на

него тяжелые предметы.

• Не допускайте растяжения кабеля, его запутывания и завя-

зывания узлами.

3

• При отсоединении адаптера питания от прикуривателя сле-

дует вытягивать вилку, а не тянуть за сам кабель.

• Не подключайте адаптер питания к каким-либо иным устрой-

ствам, помимо устройств данной модели.

• Храните адаптер питания в недоступном для детей месте.

Меры безопасности при обращении

с жидкокристаллическим дисплеем устройства

Экран жидкокристаллического (ЖК) дисплея

– хрупкое

устройство, требующее бережного обращения.

• Для протирки экрана ЖК-дисплея используйте только мяг-

кую ткань или специальные салфетки.

• Используйте только специальные средства для очистки дис-

плея.

• Не касайтесь поверхности экрана острыми предметами.

• Не оказывайте на экран сильного давления и не размещай-

те на нем какие-либо предметы. Это

может привести к повреж-

дениям дисплея и потере гарантии на устройство.

• Не оставляйте дисплей под прямыми солнечными лучами.

Меры безопасности при работе с разъемами

• Не применяйте силу при подключении к разъемам внешних

устройств. Это может привести к повреждению контактов.

• Не допускайте попадания в разъемы посторонних предме-

тов, а так

же жидкости и пыли. Это может привести как к по-

вреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что штекер подсоединяется пра-

вильной стороной. При необходимости переверните штекер.

Меры безопасности при обращении с картами памяти

• Устанавливайте карту памяти только правильной стороной.

Не прилагайте усилия, если карта не входит

в слот устройства.

Это может привести к повреждению, как самого слота, так и кар-

ты памяти.

4

• Не допускайте попадания в разъем карты памяти посторон-

них предметов, а также жидкости и пыли. Это может привести

как к повреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что карта устанавливается

правильной стороной. При необходимости переверните карту.

• Если не удается установить карту в разъем, убедитесь в её

соответствии спецификации SD/SDHC.

• Не извлекайте карту памяти во время доступа устройства к

ее содержимому (запись, чтение, копирование, воспроизведе-

ние файлов). Это может привести к потере данных или к выхо-

ду карты из строя.

• Не используйте карту памяти при повышенной температуре.

• Берегите карту от попадания жидкости или эрозийных ма-

териалов.

Комплектность

Автомобильный видеорегистратор 1 шт.

USB-кабель 1 шт.

Аккумулятор 1 шт.

Автомобильный адаптер питания 1 шт.

Руководство по эксплуатации 1 экз.

Автомобильный держатель 1 экз.

Крепление для держателя 1 экз.

Гарантийный талон 1 экз.

Упаковка 1 шт.

5

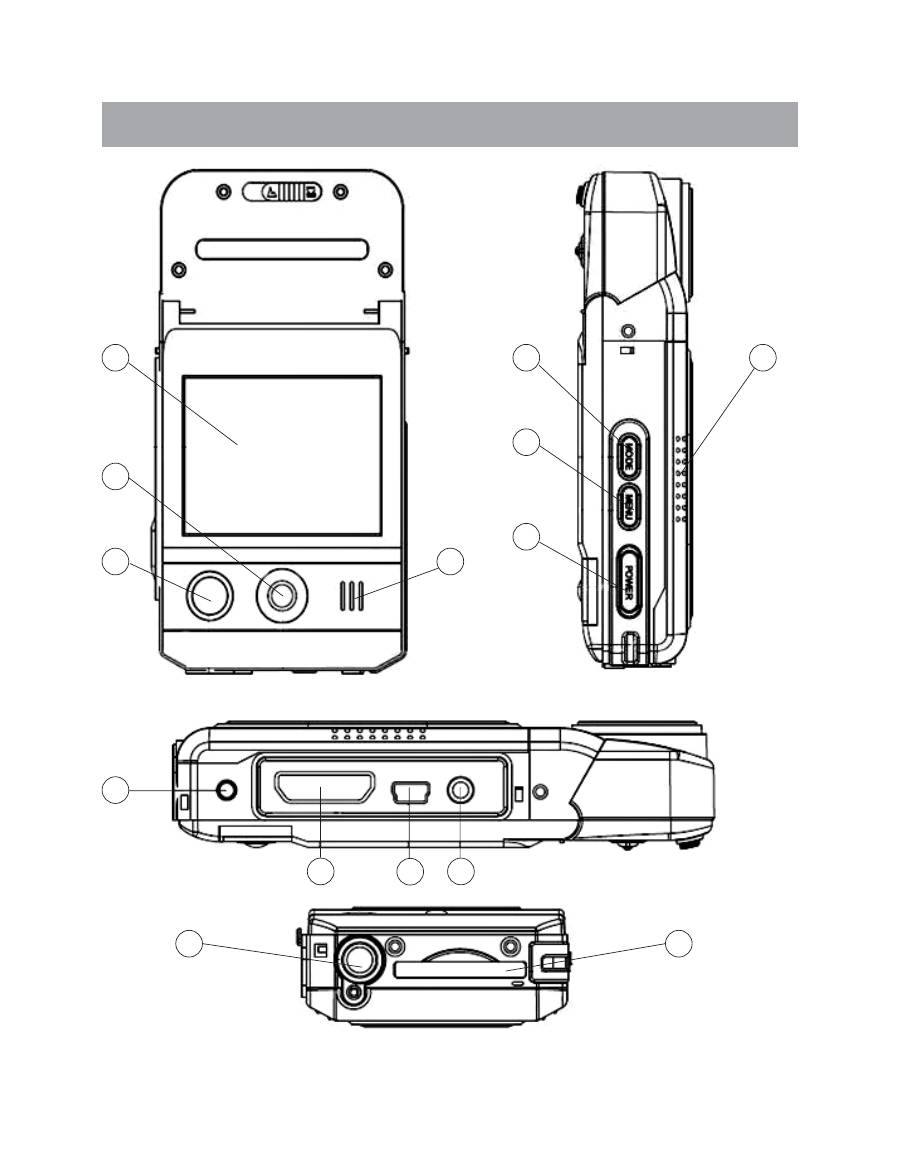

Общий вид устройства

1

5

8

6

2

7

3 4

9

10

11

12

13 14

6

1 – LCD-дисплей

2 – Мультифункциональный джостик

3 – REC

4 – Динамик

5 – MODE

6 – MENU

7 – POWER

8 – Крышка отсека батареи

9 – Светодиодный индикатор

10 – HDMI

11 – USB

12 – Видеовыход

13 – Разъем для штатива

14 – Разъем для карты памяти

Общие назначения клавиш

• MODE: Переключение режимов ВИДЕО/ФОТО/ПРОСМОТР

ФАЙЛОВ, возврат в меню при просмотре фотографий/видео-

записи.

• MENU : Вход/выход в меню настроек, удаление файлов.

• POWER: Включение/выключение устройства.

• REC: Включить запись/сделать фото.

• Мультифункциональный джойстик:

Вверх/вниз: Цифровой зум в режиме ФОТО; выбор пункта

меню/элемента в меню настроек/просмотре файлов.

Влево/вправо: Включение/Выключение в режиме ВИДЕО/

ФОТО. Выбор значения пункта меню/выбор файла для просмо-

тра.

ОК (нажатие на джойстик посередине): В режимах ФОТО/

ВИДЕО – выключение экрана, в режиме просмотра файлов - за-

пуск видеозаписи, в меню – подтверждение настроек и выход.

7

Основные функции и возможности

• 120 градусов широкий угол обзора.

• 1280x720P HD максимальное разрешение видео.

• MPEG-4/AVC H.264 технология видеосжатия.

• 16 мегапикселей максимальный размер фотографии.

• 4 X цифровой зум.

• 2.0” 640x480 TFT дисплей, возможность просмотра в про-

цессе записи.

• Встроенная фотовспышка.

• Поддержка передачи по HDMI-кабелю

• 30 градусов наклон объектива.

• 30/60 кадров в секунду для детальной записи.

• Специальное крепление для видеорегистратора, исключаю-

щее тряску и вибрации

при креплении

• Запись без пустых промежутков и потерянных фрагментов.

• Функция защиты файлов во время прекращения подачи пи-

тания/ДТП и пр. – файлы остаются нетронутыми.

• Поддержка зарядки от прикуривателя для непрерывной за-

писи во время движения.

• Автоматическое включение записи при подаче питания.

• Циклическая запись, выбор длительности фрагмента.

• Штамп даты

/времени на видеозаписи.

• Установка длительности записи/автовыключения по времени.

• Возможность переворота изображения при записи на 180

градусов.

• Возможность снятия скриншотов во время просмотра виде-

озаписи.

• Возможность автовыключения экрана при записи.

• Зарядка через USB.

• Возможность крепления на штатив.

• Ориентированный на пользователя интерфейс.

• Поддержка карт памяти до 32Гб формата SD/SDHC.

• Поддержка

NOKIA-совместимых аккумуляторов BL-5C.

8

Время, через которое регистратор

ЗАДЕРЖКА АВТОВКЛ

прекратит запись и выключится

после отключения питания

Задержка включения видео-

регистратора, после подачи

питания(например, 10 сек – за-

ЗАДЕРЖКА ВКЛ

держка после подачи питания/за-

пуска двигателя после которой

включится регистратор и нач-

нет запись)

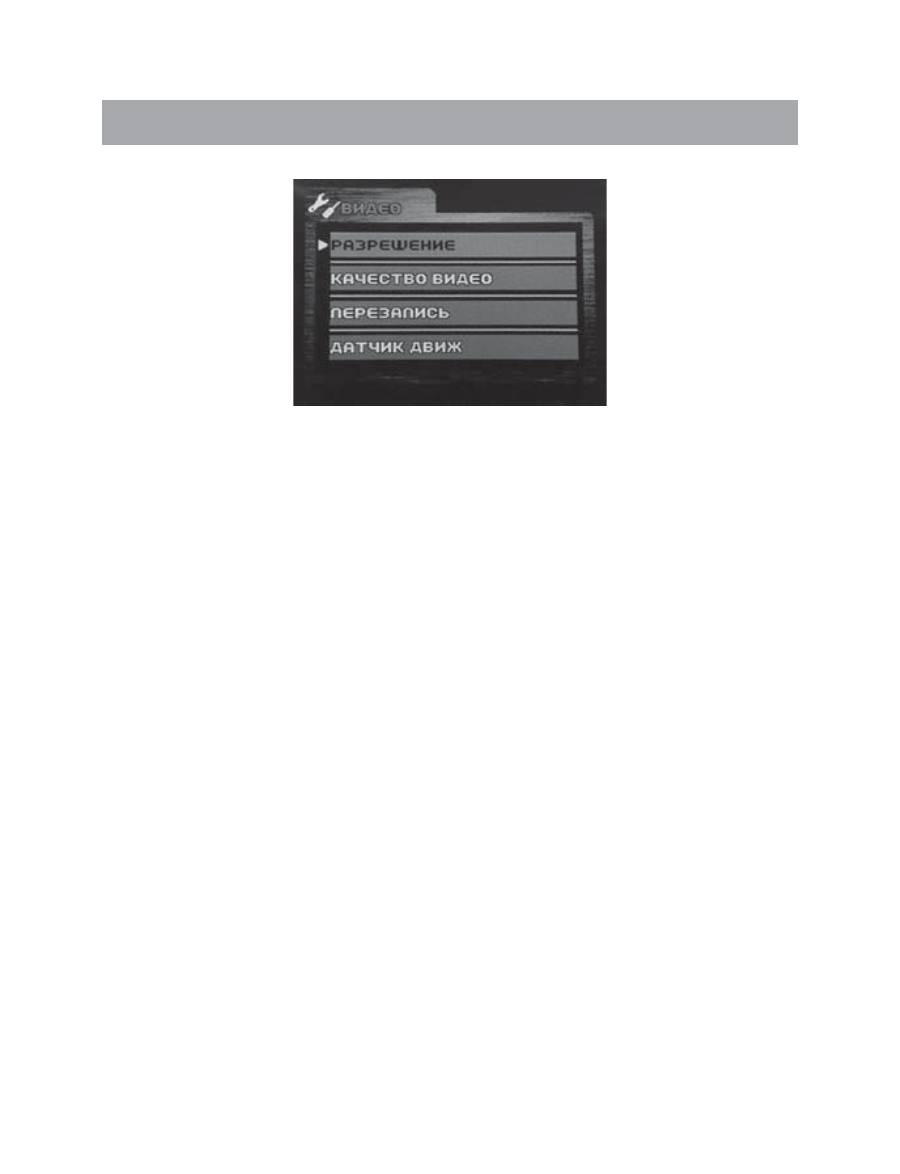

ВИДЕО

Переворот записываемого изо-

бражение (например, для уста-

новки регистратора объективом

ПОВОРОТ ВИДЕО

вниз при креплении к лобовому

стеклу)

Внимание, управление джойсти-

ком тоже переворачивается!

Включение/Выключение записи

MIC

звука (микрофона)

Выбор разрешения фотографии

РАЗМЕР

(5Мпикс – стандарт, 16 Мпикс –

интерполяция)

КАЧЕСТВО Выбор качества съемки

Включения задержки съемки фо-

ТАЙМЕР

ФОТО

тографии в 10 сек.

Съемка последовательно 3-х ка-

СЕРИЯ СНИМКОВ

дров одним нажатием

Включение автоматической фо-

АВТО СНИМОК

тосъемки через

равный проме-

жуток времени.

15

Удаление текущего или всех фай-

ПРОСМОТР Удалить/Delete

лов

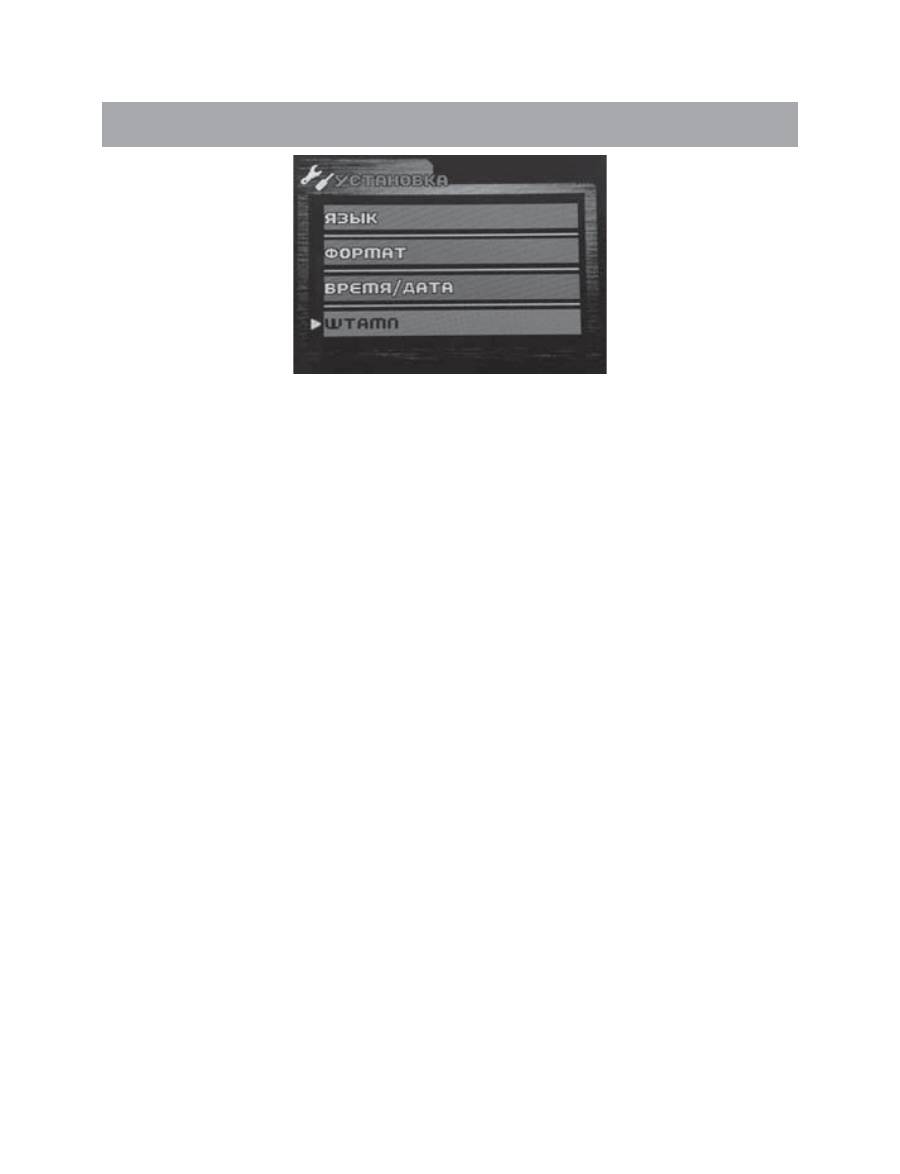

ЯЗЫК Выбор языка интерфейса

Принудительное форматирова-

ние карты памяти

ФОРМАТ

Внимание! В процессе формати-

рования все файлы на карте

памяти будут удалены!

Установка даты и времени

Внимание! При включенной функ-

ции Штамп Дата/время, инфор-

ВРЕМЯ/ДАТА

мация, накладываемая на видео/

фото, берется из настроек дан-

ного пункта! Будьте вниматель-

ны!

СИСТЕМНЫЕ

Наложение штампа времени

ШТАМП

НАСТРОЙКИ

и даты на видеофайл

Тип ТВ-сигнала, Pal-стандарт для

ТИП TV

России

Подача звуковых сигналов при

ЗВУКОВОЙ СИГНАЛ

нажатии/съемке

Автоматическое выключение ви-

деорегистратора через проме-

АВТОВЫКЛЮЧЕНИЕ

жуток времени при отсутствии

каких-либо действий (запись, на-

жатия и т.п.)

ЗНАЧЕНИЕ

Сброс настроек на

заводские

ПО УМОЛЧАНИЮ

НОЧ РЕЖ.

КОНТРАСТ Контрастность изображения

16

ВСПЫШКА Частота работы подсветки

РЕЗКОСТЬ Программное повышение резкости

Ручная настройка

ISO

светочувствительности

СИСТЕМНЫЕ

Ручная настройка баланса

НАСТРОЙКИ

БАЛАНС БЕЛОГО

белого

ЭКСПОЗИЦИЯ Ручная настройка экспозиции

Версия программного обеспече-

ВЕРСИЯ ПО

ния (Прошивки)

Подключение к компьютеру/копирование

файлов на компьютер

Для подключения к компьютеру используйте кабель USB. На

экране отобразится надпись USB ПОДКЛЮЧЕНИЕ. В папке

«Мой Компьютер» появится съемный диск. Записанные вами

видео и фотографии будут сохранены на этом диске в папке: /

DCIM/100MEDIA.

Вы можете сохранять, передавать, копировать, изменять

файлы с помощью операционной системы.

17

Возможные неисправности и методы

их устранения

• Не удается записать видео или снять фотографию

Проверьте наличие свободного места на карте памяти и

блокировку карты.

• Регистратор останавливает запись видеофайла в процес-

се съемки.

Из-за высоких требований к скорости записи карты памя-

ти, регистратор не успевает записать данные на карту. По-

жалуйста, используйте карту памяти более высокого клас-

са скорость. Рекомендуются карты SDHC CLASS6 и выше.

• При попытке проигрывания видеофайла появляется сооб-

щение с ошибкой.

Возможно, повреждена структура файловой системы кар-

ты памяти. Отформатируйте карту памяти через меню си-

стемных настроек.

• Изображение не появляется при подключении регистратора

к телевизору через HDMI.

Проверьте гнезда подключения регистратора и телевизора,

проверьте, включен ли необходимый

HDMI-вывод на телевизоре.

• Изображение выглядит туманным/запыленным.

Проверьте чистоту линзы, также, при перепаде темпера-

тур (выход из дома на холод) линза может запотевать. Для

чистки используйте только специальные средства, продаю-

щиеся в специализированных магазинах.

• Изображение слишком яркое или слишком темное, по срав-

нению с реальными условиями съемки.

Проверьте не

установлена ли ручная коррекция экспозиции

EV. По умолчанию значение должно быть +0.

• Цвета изображения уходят в синеву или в желтизну

Проверьте Баланс Белого(white balance). При необходимо-

сти, скорректируйте его вручную.

18

• Вспышка не срабатывает, хотя установлена «принудительно».

При недостаточном заряде батареи вспышка не срабаты-

вает, также, вспышка не срабатывает, если включен режим

АВТО, при достаточном количестве освещенности.

• На изображении появляются белые линии.

Измените частоту подсветки(light frequency) в системных

настройках.

• Некорректно отображаются дата и время на видеофайле/

фотографии.

Проверьте правильность установки даты

и времени в си-

стемных настройках.

19

Спецификация

Матрица 5 МПикселей, 1/2.5” физический размер

1280x720@30 к/с. 848x480@60 к/с

MPEG-4/AVC h.264 технология сжатия

видеозаписи, формат MOV

Фото 5Мегапикселей; 8Мегапикселей (интерпо-

ляция); 12Мегапикселей (интерполяция);

16Мегапикселей (интерполяция); Формат JPEG

Объектив 4-элементный, 3.4мм f/3.0,

широкоугольный, 120 градусов угол обзора

Зум 4-кратный цифровой

Дисплей 2.0” TFT, 640х480 точек

Вывод

HDMI 1920x1080i50/1920x1080i60.

изображения

AV-выход композитный, формат NTSC/PAL

Звук Встроенные микрофон и динамик, запись в

формате AAC

Память 32Мб встроенная, поддержка

внешних карт

памяти формата SDHC до 32Гб. ВНИМА-

НИЕ! РЕКОМЕНДУЕТСЯ ИСПОЛЬЗО-

ВАТЬ ВЫСОКОСКОРОСТНЫЕ КАРТЫ

ПАМЯТИ CLASS6 и ВЫШЕ!

Вспышка Светодиодная, настраиваемая

Экспокоррекция Ручная/Авто

Аккумулятор 1000мАч, 3.7В Li-ion NOKIA BL-5C -

совместимый

Габаритные размеры 98,7х53,3х23 мм

Вес 89г

Рабочая температура ~ -10оС - +40оС

Рабочая влажность 10-80%

20

Разработано ЗАО «Электронные системы «Алкотел»

Изготовлено: Шеньжень Самун Технолоджи, 518054, Шеньжень,

округ Нашан, ул. Денглианг, центр Хенгу, здание Б, 4 этаж, офис 401

(Shenzhen Samoon Technology Co., Ltd

Room 401, Tower B, Floor 4, Hengyu Center, Dengliang Road,

Nanshan District, Shenzhen, 518054)

на заводе: Шеньжень Самун Технолоджи, ул. Донгбин,

промышленный район Логчуантанг, секция Ц, Шеньжень, Китай

(Shenzhen Samoon Technology Co., Ltd

Block C, Longchuantang Industrial District, Dongbin Road, Nanshan Area,

Shenzhen, China)

по заказу и под контролем ЗАО «Электронные системы «Алкотел»

Страна происхождения: Китай

Импортер: ЗАО « Юнитрейд»

Адрес: 107078 Москва,

ул

. Новая Басманная, д.14 стр.4
