Texet DVR-1GP: инструкция

Раздел: Авто, мото оборудование и транспорт

Тип: Видеорегистратор

Характеристики, спецификации

Конструкция:
с камерой, с экраном
Количество каналов записи видео/звука:
1/1
Поддержка HD:
1080p
Запись видео роликов:
1920x1080 при 30 к/с
Режим записи:
циклическая, запись без разрывов
Функции:
датчик удара (G-сенсор), GPS
Запись:
времени и даты, скорости
Звук:
встроенный микрофон, встроенный динамик
Матрица:
1/2.5" 5 млн пикс.
Угол обзора:
120° (по диагонали)
Стабилизатор изображения:
есть
Функция "Ночной режим":
есть, ИК-подсветка
Режим фотосъемки:
есть, с разрешением 2560x1920
Длительность роликов:
1 мин, 2 мин, 5 мин, 15 мин, 30 мин, 45 мин
Режимы:
автостарт записи
Видео кодек:
H.264
Питание:
от аккумулятора, от бортовой сети автомобиля
Емкость аккумулятора:
500 мАч
Диагональ:
1.5"
Выходы:
HDMI, видео композитный, аудио
Поддержка карт памяти:
microSD (microSDHC) до 32 Гб
Процессор:
Ambarella A2S60

Инструкция к Видеорегистратору Texet DVR-1GP

Руководство

по эксплуатации

радиоволн от базового блока к телефонной трубке и обратно.

Содержание

Общая информация ................................................................ 2

Указания по эксплуатации ...................................................... 2

Комплектность ......................................................................... 5

Общий вид устройства............................................................6

Общие назначения клавиш .................................................... 7

Основные функции и возможности ........................................ 8

Начало работы ........................................................................ 9

Режим видео ............................................................................10

Режим просмотра видеозаписи .............................................. 10

Режим фото .............................................................................11

Меню настроек ........................................................................ 11

Сводная таблица параметров функционала......................... 12

Подключение к компьютеру/копирование

файлов на компьютер ............................................................. 14

Возможные неисправности и методы их устранения ........... 14

Спецификация ......................................................................... 16

Общая информация

Благодарим за то, что Вы выбрали автомобильный видеоре-

гистратор DVR-1GP. Прежде чем начать эксплуатацию устрой-

ства, внимательно прочтите данное руководство, чтобы вос-

пользоваться всеми возможностями видеорегистратора и

продлить срок его службы. Сохраните это руководство, чтобы

обратиться к нему, если в будущем возникнет такая необходи-

мость.

Данное Руководство содержит информацию о технических

характеристиках

устройства, кнопках управления устройством

и его программном обеспечении, перечень мер безопасности,

игнорирование или несоблюдение которых может привести к

повреждению устройства, сбоям в его работе или к выходу из

строя. В Руководстве так же содержатся советы по использо-

ванию видеорегистратора. Приведённая информация позво-

лит избежать ошибок, связанных с неправильной эксплуатаци-

ей

устройства.

За информацией о значении используемых терминов обра-

щайтесь к «Словарю терминов», приведенному в конце Руко-

водства, а также к специализированной литературе, тематиче-

ским форумам или в службу поддержки пользователей.

Указания по эксплуатации

Автомобильный видеорегистратор DVR-1GP произведен и

предназначен для мобильного использования. Нижеследую-

щие указания по эксплуатации предназначены для того, что-

бы помочь Вам правильно использовать устройство без угрозы

чьей-либо безопасности и сохранять его в рабочем состоянии.

Внимательно прочитайте этот раздел и строго следуйте приве-

денным в нем инструкциям.

2

Общие указания по эксплуатации

Устройство следует держать вдали от зон с экстремальным

изменением температуры, предохранять от воздействия пря-

мых солнечных лучей или устройств излучающих тепло. За-

щищайте устройство от попадания влаги и не помещайте его в

пыльную или задымленную среду. Не допускайте контакта с ак-

тивными химическими веществами.

Предохраняйте устройство

от ударов, не кладите на него тя-

желые предметы и не вставляйте в него устройства или пред-

меты, которые не подходят к стандартным разъёмам. Падение

устройства может привести к повреждению ЖК экрана и к нару-

шению его нормального функционирования.

Заряжайте устройство только от совместимых зарядных

устройство (mini-USB/входит в комплект). При

первой зарядке

рекомендуется заряжать его в течение 4-5 часов.

Соблюдайте законы и правила дорожного движения в стра-

не Вашего пребывания.

Меры безопасности при работе с адаптером питания

При зарядке устройства используйте только стандартный

тип адаптера питания (включен в комплект поставки). Исполь-

зование нестандартного или иного типа зарядного устройства

может привести к

повреждениям видеорегистратора и потере

гарантии на устройство.

Адаптер можно подключать только к тому типу электриче-

ской сети, параметры которой указаны на маркировке. Если Вы

не уверены в соответствии параметров электрической сети и

адаптера питания, проконсультируйтесь со специалистами, об-

ратитесь в службу поддержки или в один из авторизованных из-

готовителем сервисных

центров.

Не наступайте на кабель адаптера питания и не ставьте на

него тяжелые предметы.

Не допускайте растяжения кабеля, его запутывания и завя-

зывания узлами.

3

При отсоединении адаптера питания от прикуривателя сле-

дует вытягивать вилку, а не тянуть за сам кабель.

Не подключайте адаптер питания к каким-либо иным устрой-

ствам, помимо устройств данной модели.

Храните адаптер питания в недоступном для детей месте.

Меры безопасности при обращении

с жидкокристаллическим дисплеем устройства

Экран жидкокристаллического (ЖК) дисплея

хрупкое

устройство, требующее бережного обращения.

Для протирки экрана ЖК-дисплея используйте только мяг-

кую ткань или специальные салфетки.

Используйте только специальные средства для очистки дис-

плея.

Не касайтесь поверхности экрана острыми предметами.

Не оказывайте на экран сильного давления и не размещай-

те на нем какие-либо предметы. Это

может привести к повреж-

дениям дисплея и потере гарантии на устройство.

Не оставляйте дисплей под прямыми солнечными лучами.

Меры безопасности при работе с разъемами

Не применяйте силу при подключении к разъемам внешних

устройств. Это может привести к повреждению контактов.

Не допускайте попадания в разъемы посторонних предме-

тов, а так

же жидкости и пыли. Это может привести как к по-

вреждению разъёма, так и устройства в целом.

Перед установкой убедитесь, что штекер подсоединяется пра-

вильной стороной. При необходимости переверните штекер.

Меры безопасности при обращении с картами памяти

Устанавливайте карту памяти только правильной стороной.

Не прилагайте усилия, если карта не входит

в слот устройства.

Это может привести к повреждению, как самого слота, так и кар-

ты памяти.

4

Не допускайте попадания в разъем карты памяти посторон-

них предметов, а также жидкости и пыли. Это может привести

как к повреждению разъёма, так и устройства в целом.

Перед установкой убедитесь, что карта устанавливается

правильной стороной. При необходимости переверните карту.

Если не удается установить карту в разъем, убедитесь в её

соответствии спецификации microSD/microSDHC.

Не извлекайте карту памяти во время доступа устройства к

ее содержимому (запись, чтение, копирование, воспроизведе-

ние файлов). Это может привести к потере данных или к выхо-

ду карты из строя.

Не используйте карту памяти при повышенной температуре.

Берегите карту от попадания жидкости или эрозийных ма-

териалов.

Комплектность

Автомобильный видеорегистратор 1 шт.

USB-кабель 1 шт.

Автомобильный адаптер питания 1 шт.

Руководство по эксплуатации 1 экз.

Автомобильный держатель «Easy-take-off» 1 экз.

Крепление для держателя 1 экз.

Гарантийный талон 1 экз.

Упаковка 1 шт.

5

Общий вид устройства

1 2

3 4 5 6 7

8

9

10 11 12 13 14 15

6

1 – Reset

2 – Динамик

3 – Разъем видеовыхода

4 – Разъем USB

5 – Крепление к автомобильному держателю

6 – Кнопка включения

7 – Кнопка съемки скриншотов/фотографий

8 – Инфракрасные светодиоды

9 – Объектив

10 – Разъем HDMI

11– Кнопка MODE

12 – Кнопка REC/OK

13 – Дисплей

14 – Кнопки вправо/влево

15 – Слот для карты памяти

Общие назначения клавиш

MODE: Переключение режимов ВИДЕО/ПРОСМОТР ФАЙ-

ЛОВ/НАСТРОЙКИ, ручная защита файла от перезаписи

: Включение/выключение устройства, переключение режи-

мов подсветки.

REC/OK: Включить запись/подтвердить настройки.

ВЛЕВО/ВПРАВО: Цифровой зум в режимах ВИДЕО/ФОТО; вы-

бор пункта меню/элемента в меню настроек/просмотре файлов,

быстрая прокрутка файлов в режиме просмотра видеозаписи.

: Кнопка снятия скриншотов во время записи, фотографий.

7

Основные функции и возможности

Процессор Ambarella A2S60, FullHD1080p

Запись видео: 1920*1080(30 к/с); 1280*720(30 к/с); WVGA(60

к/с) , MPEG-4/AVC H.264 сжатие видео

Фотосъемка JPEG, 2560x1920 пикселей

Объектив 120°, широкоугольный, F/2.0, фокусное расстоя-

ние 3.2мм

Цифровой стабилизатор изображения, шумоподавитель

Матрица 5.0 Мпикс, 1/2.5” физ. размер, высокая светочув-

ствительность

Встроенные динамик, микрофон, запись в формате AAC/

AC3

Цифровое увеличение 4х

Дисплей 1.5” TFT LCD

Встроенный GPS-приемник Sirf Star III, 20-канальный, с под-

держкой технологии Time To Fast Fix(TTFF – ускоренное

позици-

онирование при низком сигнале)

Трехосевой акселерометр (датчик движения, G-sensor), син-

хронизированный с GPS

Поддержка внешних карт памяти до 32Гб(SD, SDHC от 4-ого

класса)

Функция автоматического включения и выключения записи

после подачи питания

Функция автоматического отключения дисплея по заданно-

му промежутку времени

Автостарт по включению двигателя

Циклическая запись, 2, 5, 15 мин. фрагменты, беспрерыв-

ная,

без потерянных секунд

Видео выход HDMI/AV, форматы NTSC/PAL

Запись штампа скорости/времени/даты на видеофайле, воз-

можность отключения

• Li-Pol батарея емкостью 500 мАч, 3.7В

8

Начало работы

1. Включите устройство, для этого, нажмите и удерживайте в

течение 1-2 секунд кнопку POWER или до появления индика-

ции на экране.

2. Проверьте степень заряда

Полный заряд батареи Средний заряд батареи

Низкий заряд батареи Заряд недостаточен,

подсоедините совместимое зарядное устройство.

3. При необходимости, зарядите устройство.

Устройство может быть заряжено как с помощью USB-

кабеля, подключенного к компьютеру, так и с помощью сете-

вого или автомобильного зарядного устройства с силой тока

не более 1.5А.

Внимание! При зарядке используйте только совмести-

мые зарядные устройства!

4. Вставьте карту памяти:

Внимание! Для полноценной работы устройства исполь-

зуйте высокоскоростные карты памяти microSDHC с мар-

кировкой CLASS4 и выше!

a) Проверьте не заблокирована ли карта памяти(переключатель

на карте памяти не находится в положении LOCK)

b) Вставьте карту памяти, не прилагая усилий до щелчка;

c) Если устройство не может инициализировать карту памяти

или файловая система на ней

неоптимальна, возможно, потре-

буется отформатировать ее на устройстве (При этом все дан-

ные на карте памяти будут удалены).

1. Нажмите кнопку REC для включения видеозаписи

9

Режим видео

1. Режим записи видео включается автоматически при вклю-

чении устройства. Для ручного переключения режимов нажи-

майте кнопку MODE.

2. Нажмите кнопку REC для записи видео, повторное нажатие

кнопки REC остановит запись

3. Включение/Выключение светодиодной подсветки:

Кратковременным нажатием кнопки

Вы можете выбрать

режим светодиодной подсветки

4. Цифровой зум: при съемке нажатием кнопок

Вы може-

те использовать цифровое увеличение

5. При включенной записи кнопкой MODE Вы можете забло-

кировать данный файл от перезаписи

6. Для снятия скриншота во время записи используйте кнопку

Режим просмотра видеозаписей

1. Для переключения режимов нажимайте кнопку MODE до

переключения в режим просмотра видео.

2. Для переключения файлов нажимайте

.

3. Для просмотра видеозаписи нажимайте REC/ОК.

4. Во время просмотра видеозаписи:

Кратковременное нажатие

регулировка громкости звука

Нажатие с удерживанием

перемотка файла, усоко-

рение видеозаписи.

5. Для для возврата к списку файлов (6 файлов в экране), на-

жимайте MODE.

6. Для удаления файлов нажимайте, затем нажатием

переключайте пункт меню «удалить» на ДА(YES) и нажимайте

ОК для подтверждения удаления.

10

Режим фото

1. Для переключения режимов нажимайте кнопку MODE до

переключения в режим просмотра файлов.

Фотографии отображаются на весь экран без каких-либо

значков/панелей.

2. Для переключения файлов нажимайте

.

3. Для удаления файлов нажимайте, затем нажатием

переключайте пункт меню «удалить» на ДА(YES) и нажимайте

ОК для подтверждения удаления.

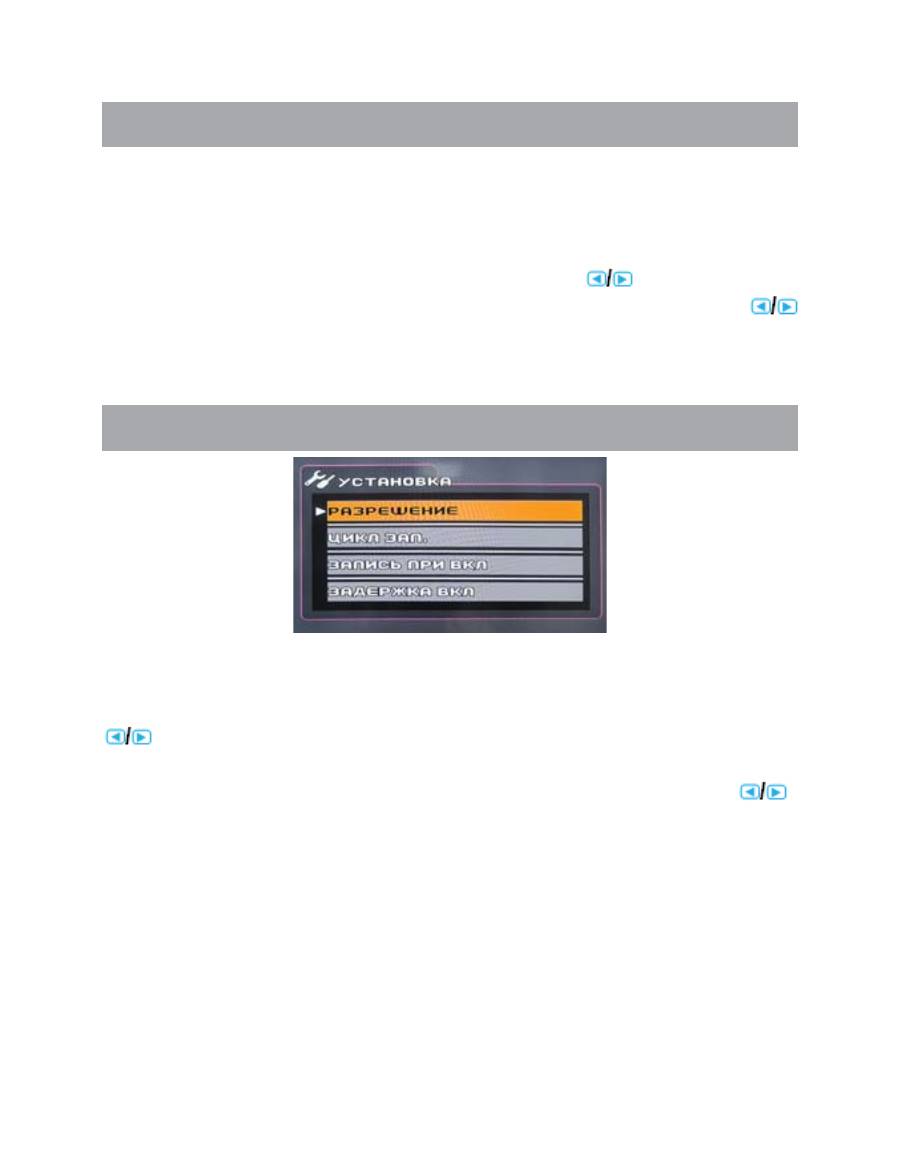

Меню настроек

Для переключения в режим настроек нажимайте кнопку

MODE.

1. Для переключения пунктов меню используйте джойстик

.

2. Для изменения параметра пункта меню нажимайте кноп-

ку REC/OK, затем изменяйте параметр нажатием кнопок

.

3. Для сохранения изменений и выхода из меню используй-

те REC/OK.

11

Сводная таблица параметров функционала

Режим Параметр Описание параметра

ВИДЕО Резрешение Выбор разрешения записываемого видео

1920х1080, 1440х1080, 1280х720.

Цикл. записи Выбор длительности фрагмента видеоза-

писи. ВЫКЛ(непрерывно)/1 мин/5 мин/10

мин/15 мин/30 мин/45 мин

Примечание! При установке маленькой

длительности фрагментов, например,

«1 мин» при записи видео в течение часа

Вы получите 60 видеофайлов.

Запись

Функция, заставляющая видеорегистратор

при вкл.

начинать автоматически видеозапись че-

рез

несколько секунд, после подключения

питания(при старте двигателя, например)

Задержка

Задержка включения видеорегистратора,

вкл.

после подачи питания(например, 10 сек

задержка после подачи питания/запуска

двигателя после которой включится реги-

стратор и начнет запись)

Примечание! Данная функция полезна, на-

пример, если после включения двигателя

Вы не сразу начинаете движение(разогрев

двигателя/

простой/выезд со двора)

Запись звука Включение/Выключение записи звука

(микрофона)

СИСТЕМНЫЕ Язык Выбор языка интерфейса

Тип TV Выбор режима вывода на телевизор

NTSC/PAL

12

Автовыклю-

Установка длительности работы в режиме

чение

видеозаписи ВЫКЛ/15 мин/30 мин/45 мин

Формат Принудительное форматирование карты

памяти

Внимание! В процессе форматирования

все файлы на карте памяти будут удалены!

Штамп Выкл./Дата/Время/Скорость

G-sensor Изменение чувствительности акселеро-

метра 1-7, где 7 – самый высокий уровень

чувствительности.

Установка

Установка текущих даты и времени

времени

Внимание! При включенной функции Штамп

Дата/время

, информация, накладываемая

на видео/фото, берется из настроек дан-

ного пункта! Будьте внимательны!

Автовы-

Выключение дисплея через заданный про-

ключение

межуток времени при отсутствии нажатий

дисплея

клавиш. Рекомендуется включать функ-

цию, чтобы изображение на дисплее не от-

влекало водителя от дороги. При отключе-

нии экрана запись не останавливается.

Значение

Сброс настроек на заводские

по умолчанию

Ночной

Включение автоматического ночного режи-

режим

ма/включение режима «антиблик»/выклю-

чение ночного режима

Частота Частота электросети 50Гц/60Гц(50Гц для

России)

Версия

Версия программного обеспечения (Про-

прошивки

шивки)

13

Подключение к компьютеру/копирование

файлов на компьютер

Для подключения к компьютеру используйте кабель USB.

Включите видеорегистратор. В папке «Мой Компьютер» появит-

ся съемный диск. Записанные вами видео и фотографии будут

сохранены на этом диске в папке: /DCIM/100MEDIA.

Вы можете сохранять, передавать, копировать, изменять

файлы с помощью операционной системы.

Возможные неисправности и методы

их устранения

Не удается записать видео или снять фотографию

Проверьте наличие свободного места на карте памяти и

блокировку карты

Регистратор останавливает запись видеофайла в процес-

се съемки

Из-за высоких требований к скорости записи карты памя-

ти, регистратор не успевает записать данные на карту. По-

жалуйста, используйте карту памяти более высокого класса

скорость.

Рекомендуются карты microSDHC CLASS6 и выше.

При попытке проигрывания видеофайла появляется сооб-

щение с ошибкой

Возможно, повреждена структура файловой системы кар-

ты памяти. Отформатируйте карту памяти через меню си-

стемных настроек.

Изображение не появляется при подключении регистратора

к телевизору через HDMI

Проверьте гнезда подключения регистратора и телевизо-

ра, проверьте, включен ли необходимый HDMI-вывод

на те-

левизоре.

Изображение выглядит туманным/запыленным

Проверьте чистоту линзы, также, при перепаде

14

температур(выход из дома на холод) линза может запоте-

вать. Для чистки используйте только специальные сред-

ства, продающиеся в специализированных магазинах.

Изображение слишком яркое или слишком темное, по срав-

нению с реальными условиями съемки

Проверьте не установлена ли ручная коррекция экспозиции

EV. По умолчанию значение должно быть +0.

Цвета изображения уходят в

синеву или в желтизну

Проверьте Баланс Белого(white balance). При необходимо-

сти, скорректируйте его вручную

Вспышка не срабатывает, хотя установлена «принудительно»

При недостаточном заряде батареи вспышка не срабаты-

вает, также, вспышка не срабатывает, если включен режим

АВТО, при достаточном количестве освещенности.

На изображении появляются белые линии

Измените частоту подсветки(light frequency) в системных

настройках.

Некорректно отображаются дата и время на видеофайле/

фотографии

Проверьте правильность установки даты и времени в си-

стемных настройках.

15

Спецификация

Матрица 5 МПикселей, 1/2.5” физический размер; 1920х1080@30 к/с;

1440x1080@30 к/с; 1280x720@30 к/с; 848x480@60 к/с;

MPEG-4/AVC h.264 технология сжатия

видеозаписи, формат MOV

Фото 5Мегапикселей. Формат JPEG

Объектив 4-элементный, 3.2мм f/2.0, широкоугольный, 120 граду-

сов угол обзора

GPS-приемник Встроенный, Sirf Star III, 20-канальный, с поддержкой

технологии Time To Fast Fix (TTFF – ускоренное позици-

онирование при низком сигнале)

G-sensor Трехосевой акселерометр,

синхронизация данных с GPS

Зум 4-кратный цифровой

Дисплей 1.5” LTPS TFT, 480х240 точек

Вывод

HDMI CTS 1.2 1920x1080i50/1920x1080i60

изображения

AV-выход композитный, формат NTSC/PAL

Звук Встроенные микрофон и динамик,

запись в формате AAC

Память 32Мб встроенная, поддержка внешних карт памяти фор-

мата SDHC до 32Гб. ВНИМАНИЕ! РЕКОМЕНДУЕТСЯ ИС-

ПОЛЬЗОВАТЬ ВЫСОКОСКОРОСТНЫЕ КАРТЫ ПАМЯТИ

CLASS6 и ВЫШЕ!

Подсветка Инфракрасная, отключаемая

Экспокоррекция Ручная/Авто

Аккумулятор 500мАч, 3.7В Li-pol

Габаритные

110х40х22.5 мм

размеры

Вес 65г

Рабочая

~ -10оС - +40оС

температура

Рабочая

10-80%

влажность

16

Разработано ЗАО «Электронные системы «Алкотел»

Изготовлено: Шеньжень Самун Технолоджи, 518054, Шеньжень,

округ Нашан, ул. Денглианг, центр Хенгу, здание Б, 4 этаж, офис 401

(Shenzhen Samoon Technology Co., Ltd

Room 401, Tower B, Floor 4, Hengyu Center, Dengliang Road,

Nanshan District, Shenzhen, 518054)

на заводе: Шеньжень Самун Технолоджи, ул. Донгбин,

промышленный район Логчуантанг, секция Ц, Шеньжень, Китай

(Shenzhen Samoon Technology Co., Ltd

Block C, Longchuantang Industrial District, Dongbin Road,

Nanshan Area, Shenzhen, China)

по заказу и под контролем ЗАО «Электронные системы «Алкотел»

Страна происхождения: Китай

Импортер: ЗАО « Юнитрейд»

Адрес: 107078 Москва, ул

. Новая Басманная, д.14, стр.4

Сертификат соответствия РОСС CN.AB29.B13814

Срок действия с 12.10.2011 по 11.10.2012

Орган по сертификации ООО «ТРАНСКОНСАЛТИНГ»

РОСС RU.0001.11AB29

Аннотация для Видеорегистратора Texet DVR-1GP в формате PDF
