RKB-250   Amplificateur de puissance Entrée Trigger 12 volts

La prise jack 3,5 mm repérée IN est prévue

pour transporter la tension de 12 volts néces-

saire au fonctionnement de la commutation

TRIGGER que nous venons de décrire, la ten-

sion étant envoyée par un processeur Surround

ou préamplificateur Rotel. Pour être efficace,

le sélecteur doit être sur sa position la plus à

gauche (voir paragraphe précédent). Cette

entrée accepte en fait une tension continue

ou alternative, d’une valeur comprise entre

3 et 30 volts. Utilisez un câble équipé de pri-

ses mini-jacks 3,5 mm mono à chacune de

ses extrémités. Le positif «+ 12 V» se trouve

sur la pointe des mini-jacks.

Sortie Trigger 12 volts

La prise 12 V TRIG repérée OUT permet de

brancher une autre prise jack 3,5 mm pour

renvoyer la tension de commutation 12 volts

vers un autre appareil. La tension 12 volts n’est

toutefois présente que si la prise INPUT est

réellement alimentée par une telle tension,

tension renvoyée alors sur la prise OUT.

Disjoncteur

Un disjoncteur de 10 ampères, accessible en

face arrière, protège les circuits électriques

de l’amplificateur. Ce disjoncteur ne s’active-

ra généralement qu’en cas d’utilisation inap-

propriée, se traduisant par la présence d’un

courant excessif. Pour réarmer le disjoncteur,

pressez ce bouton. S’il s’enclenche à nouveau

à plusieurs reprises, contactez immédiatement

votre revendeur agréé Rotel.

Indicateurs de protection

Un circuit de protection thermique protège

l’amplificateur contre tout dommage éven-

tuel dû à des conditions de fonctionnement

anormales ou extrêmes. Contrairement à la

majorité des autres amplificateurs de puis-

sance, le circuit de protection du RKB-250

est totalement indépendant

du trajet du signal audio, et n’a donc aucu-

ne influence sur les performances musicales.

Ce circuit contrôle aussi en permanence la

température des étages de sortie, et coupe

automatiquement l’amplificateur si celle-ci

dépasse une valeur normale.

De plus, le RKB-250 intègre une protection

contre les surcharges qui se met en service

si l’impédance de charge en sortie devient

trop basse.

Si un fonctionnement anormal survient, l’am-

plificateur s’arrête de fonctionner et une ou

les deux diodes LED «PROTECTION» de la

face avant s’allume(nt), indiquant un problè-

me sur un des canaux, ou les deux canaux.

Si cela se produit, éteignez l’amplificateur,

et laissez-le se refroidir naturellement pen-

dant plusieurs minutes. Profitez-en pour ten-

ter d’identifier et de corriger le problème.

Lorsque vous rallumerez l’amplificateur, le

circuit de protection doit normalement se

réinitialiser automatiquement, et la ou les

diodes PROTECTION s’éteindre.

Dans la plupart des cas, la mise en service

de la protection est due à un court-circuit

dans les câbles des enceintes acoustiques,

ou à cause d’un mauvais respect de la ven-

tilation correcte de l’amplificateur. Dans de

très rares cas, la charge à très faible impé-

dance ou très réactive de certaines enceintes

acoustiques peut entraîner la mise en service

de la protection.

Branchements des  signaux en entrée

Le RKB-250 propose des entrées asymétri-

ques de type RCA, standard traditionnel que

l’on trouve sur la quasi-totalité des maillons

audio complémentaires. Il y a également une

paire de prises RCA supplémentaire, repé-

rée SIGNAL OUTPUT LINK, qui permet de

renvoyer le signal branché vers un autre am-

plificateur externe, sans modification aucune

de ses caractéristiques.

Entrées RCA

Voir Figure 2

Ces entrées par prises RCA acceptent le si-

gnal de sortie en provenance d’un préam-

plificateur ou d’un processeur Surround.

N’utilisez que des câbles de liaison de très

haute qualité pour les meilleures performan-

ces possibles.

Branchez la sortie gauche (left) du préam-

plificateur sur l’entrée repérée LEFT INPUT

du RKB-250. Branchez la sortie droite de

la même manière, sur la prise repérée RI-

GHT INPUT.

Contrôles du   niveau d’entrée

Deux contrôles placés en face avant, un

pour chaque canal, permettent de régler le

gain en entrée. Cela permet d’équilibrer le

niveau sonore de tous les composants, même

dans les installations les plus complexes. Le

bouton repéré «L» règle le gain sur le canal

gauche; le bouton repéré «R» règle le gain

du canal droit.

Pour régler ces boutons, utilisez un tourne-

vis à lame étroite et fine:pour augmenter

le niveau dans le sens des aiguilles d’une

montre, et dans le sens inverse pour dimi-

nuer le niveau.

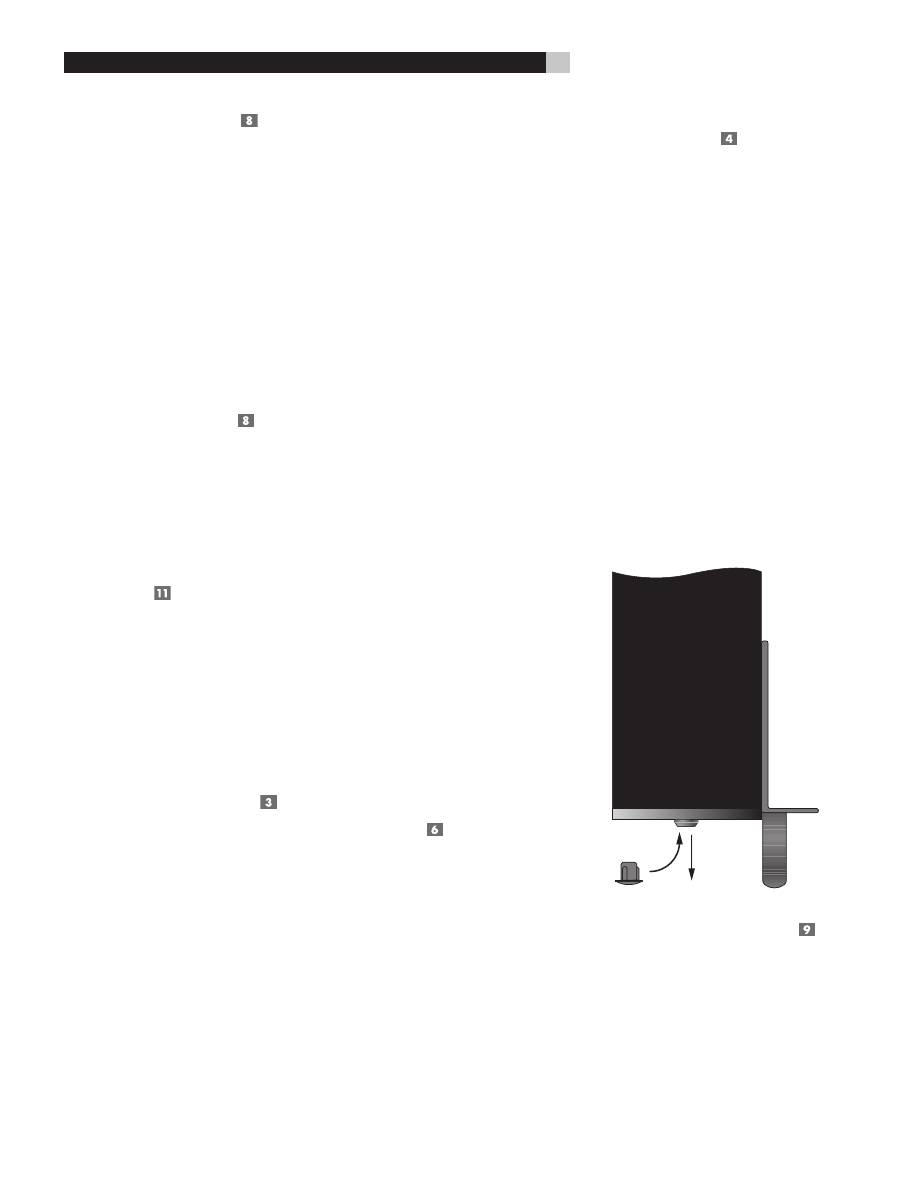

Pour un réglage plus facile, installer les bou-

tons proéminents fournis, en pressant douce-

ment sur les vis affleurantes. Vous pouvez, au

contraire, éviter tout déréglage involontaire

en installant les caches en caoutchouc four-

nis, qui empêchent toute modification de la

position des boutons.

Renvoi de signal de sortie

Cette paire de prises RCA peut être utilisée

pour transmettre le signal envoyé au RKB-250,

vers un autre amplificateur indépendant «chaî-

né» au premier, par exemple pour alimenter

une seconde paire d’enceintes acoustiques.

N’importe quel signal d’entrée est disponi-

ble sur ces sorties LINK.
