Rotel RCD-06: Netzspannung und Bedienung

18

RCD-06

 Stereo-CD-Player

Netzspannung und  Bedienung

Netzeingang

e

Der RCD-06 wird von Rotel so eingestellt, dass

er der in Ihrem Land üblichen Wechselspan-

nung (entweder 230 oder 120 Volt entspricht).

Die Einstellung ist an der Geräterückseite

angegeben.

Hinweis:

 Sollten Sie mit Ihrem CD-Player in

ein anderes Land umziehen, kann die Einstel-

lung geändert werden, so dass das Gerät mit

einer  anderen  Netzspannung  betrieben

werden kann. Versuchen Sie auf keinen Fall,

diese Änderung selber vorzunehmen. Durch

Öffnen des Gehäuses setzen Sie sich gefährli-

chen Spannungen aus. Ziehen Sie hierzu stets

qualifiziertes Servicepersonal zu Rate.

Der RCD-06 ist direkt an eine zweipolige Wandsteck-

dose oder an die Gerätesteckdose einer anderen

Komponente Ihres Audiosystems anzuschließen.

Verwenden Sie kein Verlänge-rungskabel.

Stellen Sie sicher, dass der RCD-06 abgeschaltet

(d.h. der POWER-Schalter in der AUS-Position)

ist. Schließen Sie nun das beiliegende Netzka-

bel an den Netzeingang an der Geräterückseite

und ans Netz an.

Sind Sie, wie z.B. bei einer mehrwöchigen

Urlaubsreise, für längere Zeit nicht zu Hause,

sollten Sie Ihren CD-Player (ebenso wie alle an-

deren Audio- und Videokomponenten) während

Ihrer Abwesenheit vom Netz trennen.

POWER-Schalter

1

 und

POWER-LED

2

Der POWER-Schalter befindet sich an der

Gerätefront des RCD-06. Drücken Sie ihn

zum Einschalten des Gerätes. Die LED über

dem Schalter und das Display beginnen zu

leuchten und zeigen an, dass der CD-Player

eingeschaltet ist. Drücken Sie zum Ausschalten

des CD-Players erneut den POWER-Schalter.

Hinweis:

 Verwenden Sie eine Gerätesteck-

dose zum Ein- und Ausschalten des CD-Play-

ers, sollten Sie den POWER-Schalter in der

EIN-Position lassen. Liegt am Gerät Spannung,

schaltet es sich automatisch ein.

Ausgangsanschlüsse

Der RCD-06 verfügt an der Geräterückseite

über analoge und digitale Ausgangsanschlüsse.

Über die analogen Ausgänge wird ein analoges

Signal vom eingebauten D/A-Wandler zu einer

herkömmlichen analogen Audiokomponente

geleitet. Am Koaxial-Digitalausgang liegt ein

digitales Ausgangssignal an, das zu externen

D/A-Wandlern oder Digitalprozessoren ge-

sendet wird.

Hinweis:

 Beim Verkabeln und Anschließen

sollte  der  CD-Player  generell  abgeschaltet

sein.

Analoge Ausgänge

-

[Siehe Anschlussdiagramm in Figure (Abb.) 3]

Ein Paar Cinch-Analoganschlüsse steht am

RCD-06 zur Verbindung mit den Eingängen

eines Vorverstärkers, Vollverstärkers bzw.

Receivers zur Verfügung.

Wählen  Sie  hochwertige  Audiover-

bindungskabel. Schließen Sie den Ausgang

des linken Kanals des RCD-06 an den linken

Eingangskanal am Vorverstärker bzw. einer

anderen Komponente an. Verbinden Sie den

rechten Ausgang des RCD-06 mit dem rechten

Eingangskanal des Vorverstärkers bzw. einer

anderen Komponente.

Digitalausgang

=

[Siehe Anschlussdiagramm in Figure (Abb.) 4]

Verwenden Sie einen externen D/A-Wandler

oder sonstigen Digitalprozessor, so benötigen

Sie einen digitalen Datenstrom vom RCD-06.

Dieses Signal steht an der digitalen Aus-

gangsbuchse zur Verfügung. Verwenden Sie

ein Standard-75-Ohm-Koaxial-Digitalkabel,

um den Koaxial-Digitalausgang des RCD-06

mit dem Koaxial-Digitaleingang am externen

Digitalwandler zu verbinden.

Betrieb

Der RCD-06 kann über die Bedienelemente an

der Gerätefront oder von den entsprechenden

Tasten der beiliegenden Fernbedienung aus

bedient werden. Detaillierte Hinweise zu jedem

dieser Bedienelemente finden Sie unten. Die

meisten Funktionen sind sowohl über die Bedi-

enelemente an der Gerätefront als auch über

die Fernbedienung aktivierbar. Es gibt jedoch

Tasten, die ausschließlich an der Frontseite

oder auf der Fernbedienung zu finden sind.

Diese werden in der Anleitung entsprechend

ausgewiesen.

Infrarot-Fernbedienung

4

Vor Inbetriebnahme der Infrarot-Fernbedien-

ung setzen Sie bitte die beiden beiliegenden

Batterien „UM-4/AAA“ ein. Nehmen Sie

den Batteriefachdeckel an der Rückseite der

Fernbedienung ab. Legen Sie die Batterien mit

richtiger Polarität (beachten Sie die Zeichen +

und -) ein. Schließen Sie den Batteriefachdeckel,

so dass er einrastet.

Richten Sie die Infrarot-Fernbedienung auf den

Fernbedienungssensor

4

. Dieser befindet

sich im Display-Bereich an der Gerätefront

des RCD-06.

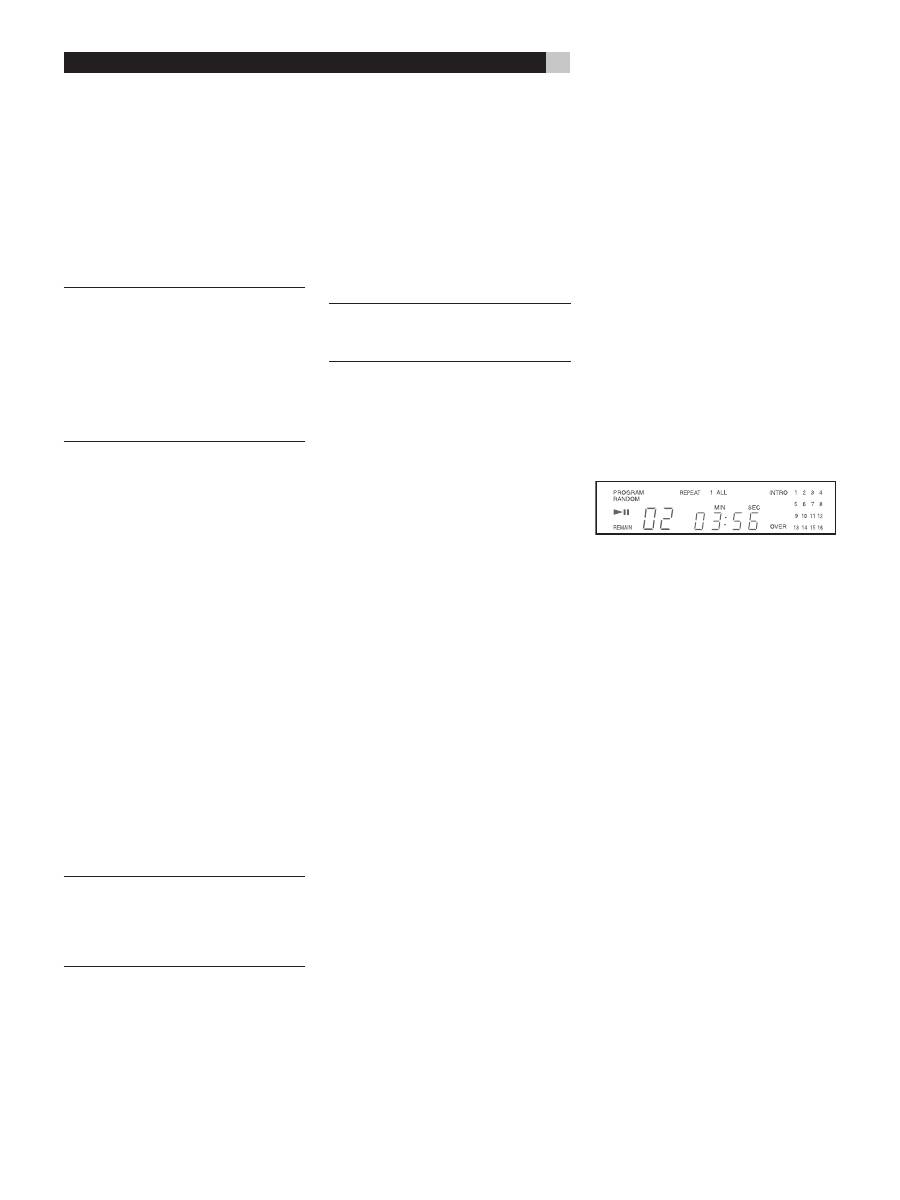

Display

5

Über das beleuchtete Display erhält der Be-

diener nützliche Informationen über den Status

des Gerätes, aktivierte Sonderfunktionen und

Titelnummer/Spieldauer der gerade gespielten

CD. Jede dieser Funktionen wird im Folgenden

genau beschrieben.

CD-Schublade

3

Die mittig in den RCD-06 eingebaute CD-

Schublade ist motorgetrieben und kann zum

Einlegen einer CD ausgefahren und zum

Abspielen der CD eingefahren werden. Legen

Sie die CD mit der bedruckten Seite nach oben

ein. Stellen Sie sicher, dass die CD zentriert in

der CD-Schublade liegt.

Die Lade kann auf zwei Arten eingefahren

werden: durch Drücken der OPN/CLS-Taste

und durch Drücken der PLAY-Taste.
