3.0 Installation
3.1 Gulv
Fundament
Man skal sikre sig, at fundamentet er dimensioneret til
brændeovnen. Se
«2.0 Tekniske data»
for angivelse af vægt.
Krav til beskyttelse af trægulve under
ildstedet
Jøtul I
570
har en skærmplade nedenunder, der skærmer for
stråling mod gulv. Produktet kan derfor placeres direkte på et
trægulv, der er dækket af en plade af metal eller andet egnet ikke-
brændbart materiale. Anbefalet tykkelse min. 0,9 mm. Pladen
skal dække hele gulvfladen inde i omramningen.
Det anbefales at fjerne gulve, der ikke er monteret på
fundamentet – såkaldte flydende gulve – ved en installation.
Eventuelle gulvbelægninger af brændbart materiale, såsom
linoleum, gulvtæpper osv., skal fjernes under gulvpladen.
Krav til beskyttelse af brændbart gulv foran
brændeovnen.
Gulvet foran brændeovnen skal beskyttes af en plade i metal
eller andet ikke-brændbart materiale. Anbefalet tykkelse er
minimum 0,9 mm.
Gulvpladen skal overholde nationale love og regler.
For Norge:
Min.
300 mm
foran ilægningsåbning, og bredde
minimum som ilægningsåbningen.
Kontakt de lokale bygningsmyndigheder/teknisk forvaltning
vedrørende restriktioner og installationskrav.
3.2 Vægge
Afstand til brændbar væg beskyttet af
isolation (fig. 1)
Krav til isolation
• 100 mm brandmur + 50 mm
stenuld,
eller
• 50 mm kalciumsilikat + 50 mm
stenuld 120 kg/m
3
forsynet
med alufolie på den ene side med aluminium, eller
• 2 x 50 mm kalciumsilikat brandmursplader.
Afstand til brændbar væg beskyttet af
brandmur (fig. 1)
Krav til forskriftsmæssig brandmur
Brandmuren skal være minimum 100 mm tyk og udført i teglsten,
betonsten eller letbeton + 50 mm isolation. Andre materialer og
konstruktioner med tilfredsstillende dokumentation kan også
benyttes.
Kontakt de lokale bygningsmyndigheder/teknisk forvaltning
vedrørende restriktioner og installationskrav.
Afstand til ikke-brændbar væg (fig. 1)
Ved ikke-brændbar væg forstås her en ikke-bærende væg af
gennemgående murværk/beton.
Krav til pejseomramning
Pejseomramningen skal laves i et ikke-brændbart materiale
Bemærk, at hele bagvæggen og evt. sidevæg inden for
omramningen skal være dækket af isolation/brandmur.
Hvis pejsekappen føres til loftet, og loftet er af brændbart
materiale, skal der over toppen af varmekammeret og over
kappens ventiler laves et ekstra loft inden i omramningen for
at forhindre opvarmning af loftet. Brug for eksempel
100 mm
tyk stenuld på en stålplade min. 0,9 mm
(A)
. Se
fig. 2
. Sørg for
udluftning
(B)
i toppen af pejsekappen - f.eks. spalte mod loft.
3.3 Luftcirkulation

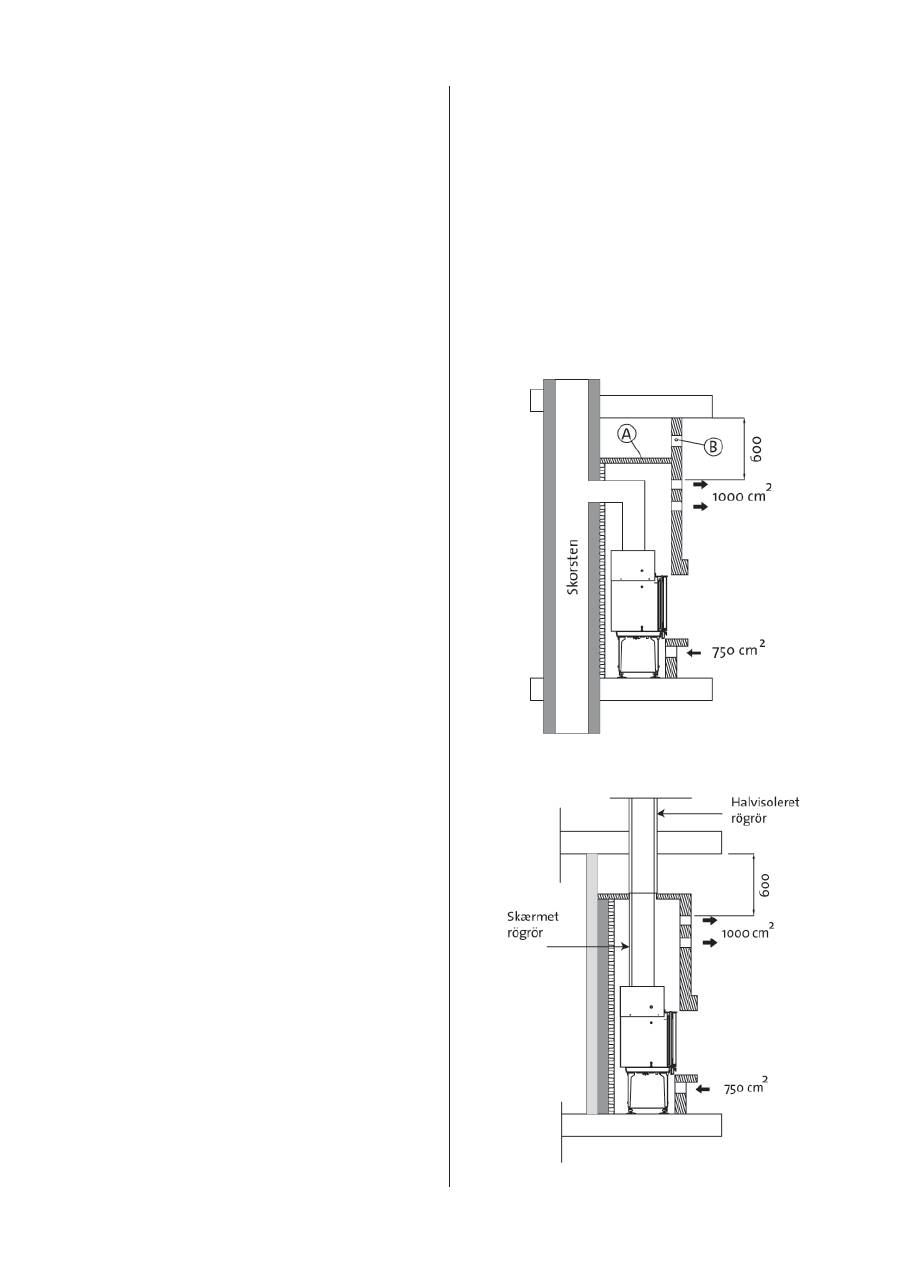

fig. 2
DANSK

14
Mellem indsatsen og murværket skal der strømme luft, og det er
meget vigtigt, at der er fri lufttilførsel til luftindtagene.
De luftarealer, der er angivet i teksten, er minimumskrav.
Nødvendige luftåbninger (cirkulationsluft):
Sokkel: Minimum 750 cm2 fri åbning.
Hætte: Minimum 1000 cm2 fri åbning.
Dette giver sikkerhed for, at varmeakkumuleringen inde i
omramningen ikke bliver for stor, og at varmeafgivelsen til
rummet bliver tilstrækkelig.
Hvis huset er tæt, bør rummet udstyres med ekstra frisklufttilførsel
f.eks. gennem en separat kanal under ildstedet. Friskluftkanalen
bør være så lige som muligt og være udført i et ikke brændbart
materiale. Den skal kunne lukkes af med et spjæld for at holde
kold luft ude, når brændeovnen ikke er i brug.
3.4 Loft
Brændeovn kan monteres, så varmluftsåbningens overkant
er
min. 600 mm
under loft af brændbart materiale. Se
fig. 2
. Sørg for udluftning i toppen af pejsekappen - f.eks.
spalte mod loft.
3.5 Skorsten og røgrør
• Brændeovnen må kun tilsluttes skorsten og røgrør, der er
godkendt til fastbrændsel med en røggastemperatur som
angivet i
«2.0 Tekniske data»
.
• Skorstenstværsnittet skal minimum være tilpasset
brændeovnen. Brug gerne
«2.0 Tekniske data»
ved beregning
af det rigtige skorstenstværsnit.
• Tilslutning til skorsten skal udføres i henhold til
skorstensleverandørens monteringsanvisninger.
•
Før der laves hul i skorstenen, bør brændeovnen prøveopstilles
med henblik på korrekt afmærkning for placering af
brændeovn og hul i skorstenen. Se
fig. 1
for minimumsmål.
• Sørg for, at røgrøret stiger hele vejen frem til skorstenen.
• Brug røgrørsbøjning med fejedør for at sikre fejemulighed
ved bagudtaget.
• Vær opmærksom på, at det er meget vigtigt, at tilslutninger
har en vis fleksibilitet. Dette forhindrer, at bevægelser i
installationen fører til revnedannelser.
• Anbefalet skorstenstræk, se
«2.0 Tekniske data»
. For
røgrørsdimension med det pågældende tværsnit, se
«2.0
Tekniske data»
.
OBS!
Den mindste anbefalede skorstenslængde er 3,5 m fra
røgrørsindføringen. Ved for højt træk kan man installere og
betjene et røgrørsspjæld til regulering af trækket.
Der må ikke overføres vægt fra pejsekonstruktionen til skorstenen.
Pejsekonstruktionen må ikke hindre skorstenens mulighed for at
kunne bevæge sig og må ikke forankres til skorstenen.
Anbefalet skorstenstræk, se «2.0 Tekniske data».
Ved for højt
træk kan man installere og betjene et røgrørsspjæld til regulering
af trækket.
3.6 Klargøring/montering
NB! Kontrollér, at brændeovnen er uden skader, før installationen
påbegyndes. Produktet er tungt! Sørg for hjælp ved opsætning
og montering.
Når indsatsen er pakket ud, skal æsken med indhold tages ud.
Fjern døren for at lette installationen.

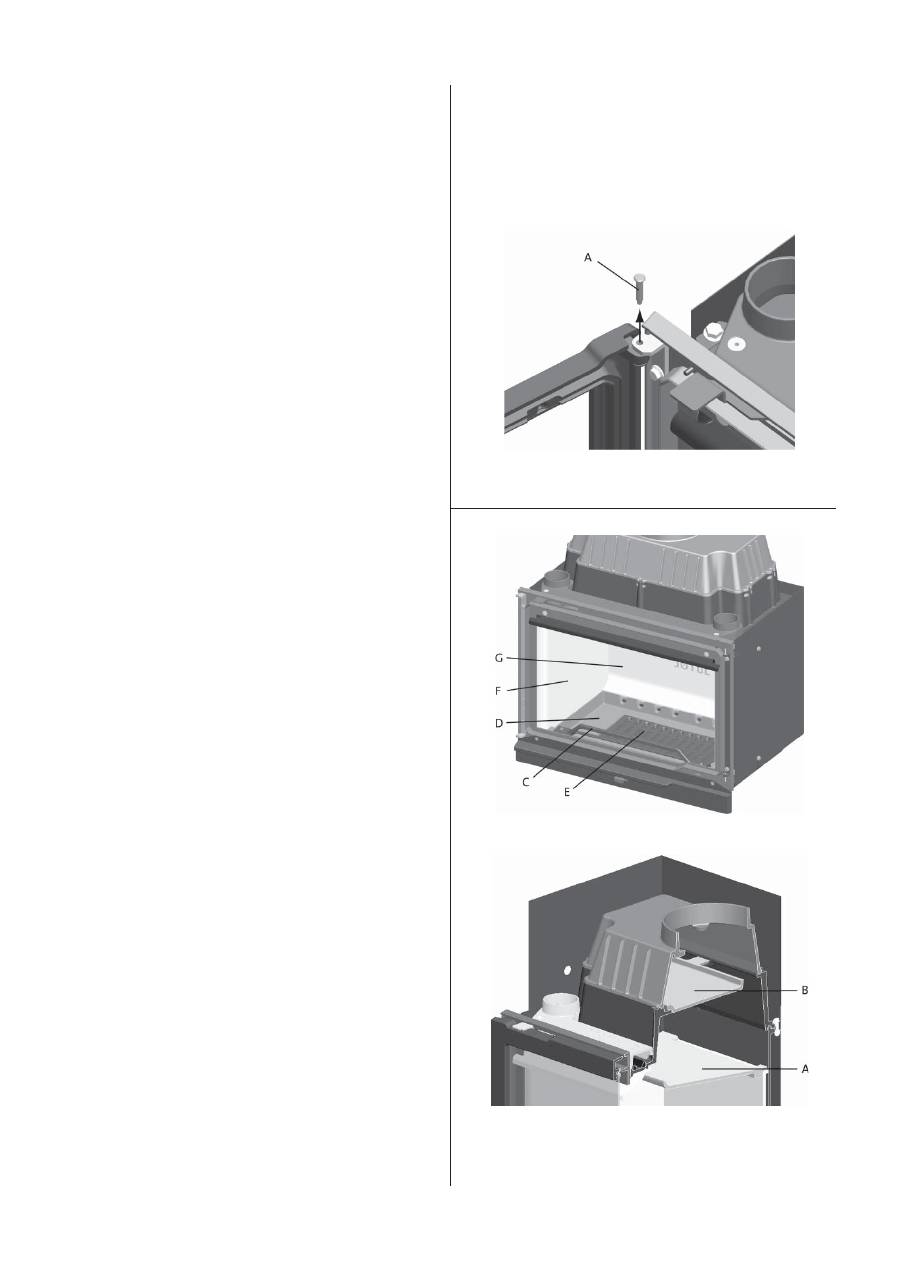

Fig. 3 A
1. Åbn
døren.
2.
Slå hængseltapperne ud
(fig. 3 A-A)
og løft døren af.
Fig. 3 B
Fig. 3 C
3. For at lette installationen yderligere tages følgende ud:
Brændplader
(fig. 3B-G/F)
, røgvenderplade
(fig. 3C-A)
,
ledeplade
(fig. 3C-B)
, askeliste
(fig. 3B-C)
, indvendig bund
(fig. 3B-D)
og askerist
(fig. 3B-E)
. Se afsnit
«4.1 Udskiftning
af brændplader/røgvenderplade/ledeplade».
DANSK

15
Montering af ben og skærmplade mod gulv

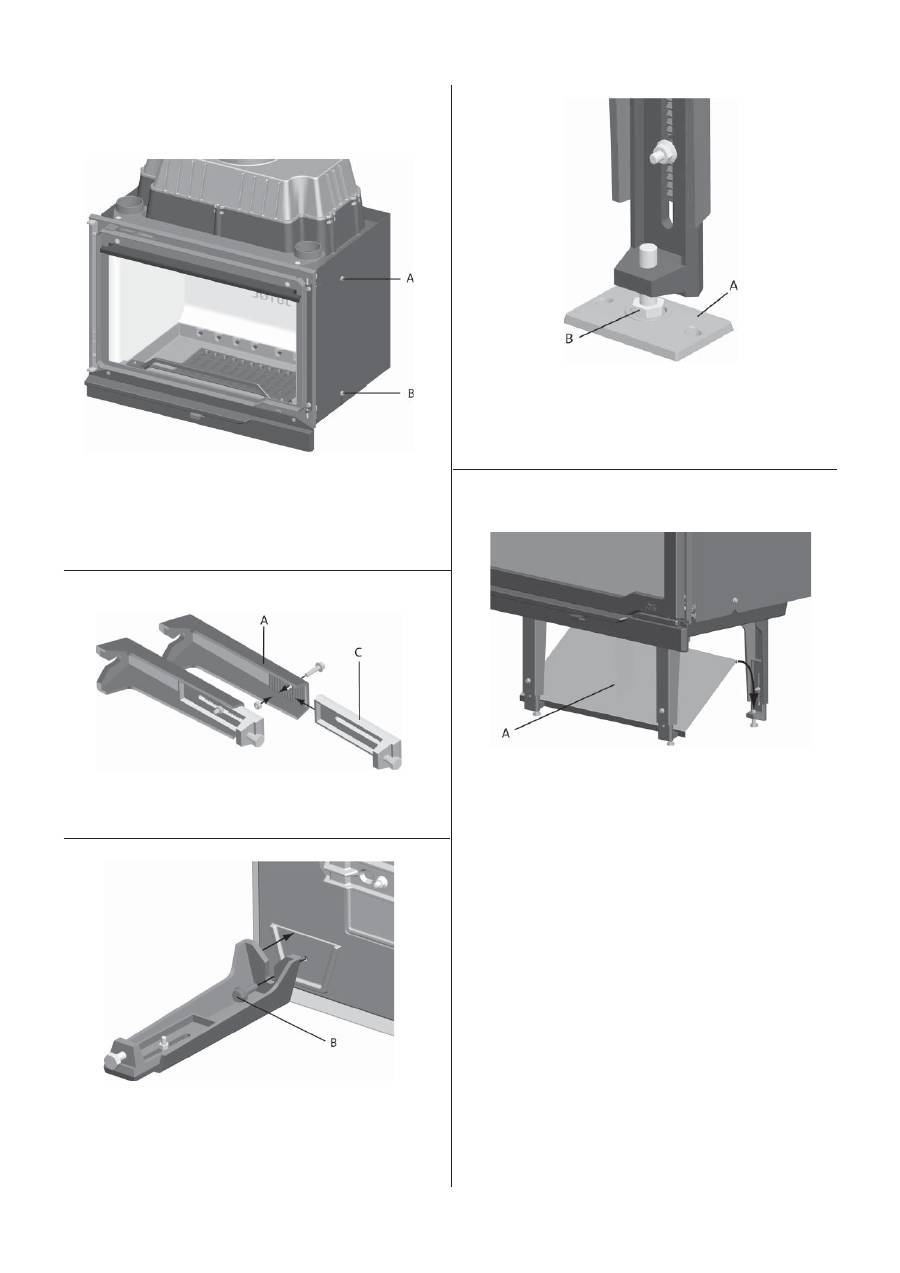

Fig. 4
4. Afmonter indsatsens skærmplade ved at skrue den øverste
skrue ud på begge sider af indsatsen
(fig. 4 A)
. Løsn de
nederste skruer
(fig. 4 B)
, og træk skærmpladen op, og løft
den af.
5. Læg indsatsen forsigtigt ned på ryggen (brug gerne
træpallen og papiremballage på gulvet for at beskytte det).
Fig. 5
6. Saml de 4 ben
(fig. 5 A)
med de 4 forlængerstykker
(fig. 5 C)
ved hjælp af 4 stk. skruer og møtrikker, som ligger i en pose
i æsken.
Fig. 6
7.
Montér derefter disse på indsatsen ved hjælp af 4
undersænkskruer M8 x 25 mm
(fig. 6 B)
. Skruerne er monteret
i indsatsens bund. Justér forlængerstykkerne, således at den
ønskede højde opnås.
8. Rejs brændkammeret op.
9. Finjustering af ben foretages først, når indsatsen er
prøveopstillet.
Fig. 7
10. Skiven
(fig. 7 A)
bør placeres under skruehovederne både
for at beskytte underlaget og for at forhindre, at indsatsen
forskyder sig. Finjustering foretages ved hjælp af M10 x 45
mm skruer
(fig. 7 B)
, som er monteret på forlængerstykkerne.
Fig. 8
11. Placér
skærmpladen
(fig. 8 A)
på forlængerstykkerne til
indsatsens ben.
12. Sæt alle dele, som blev fjernet for at lette håndteringen af
indsatsen, på plads igen.
13. Sæt skærmpladen, som blev fjernet tidligere, tilbage
(se
pkt. 4).
DANSK

16

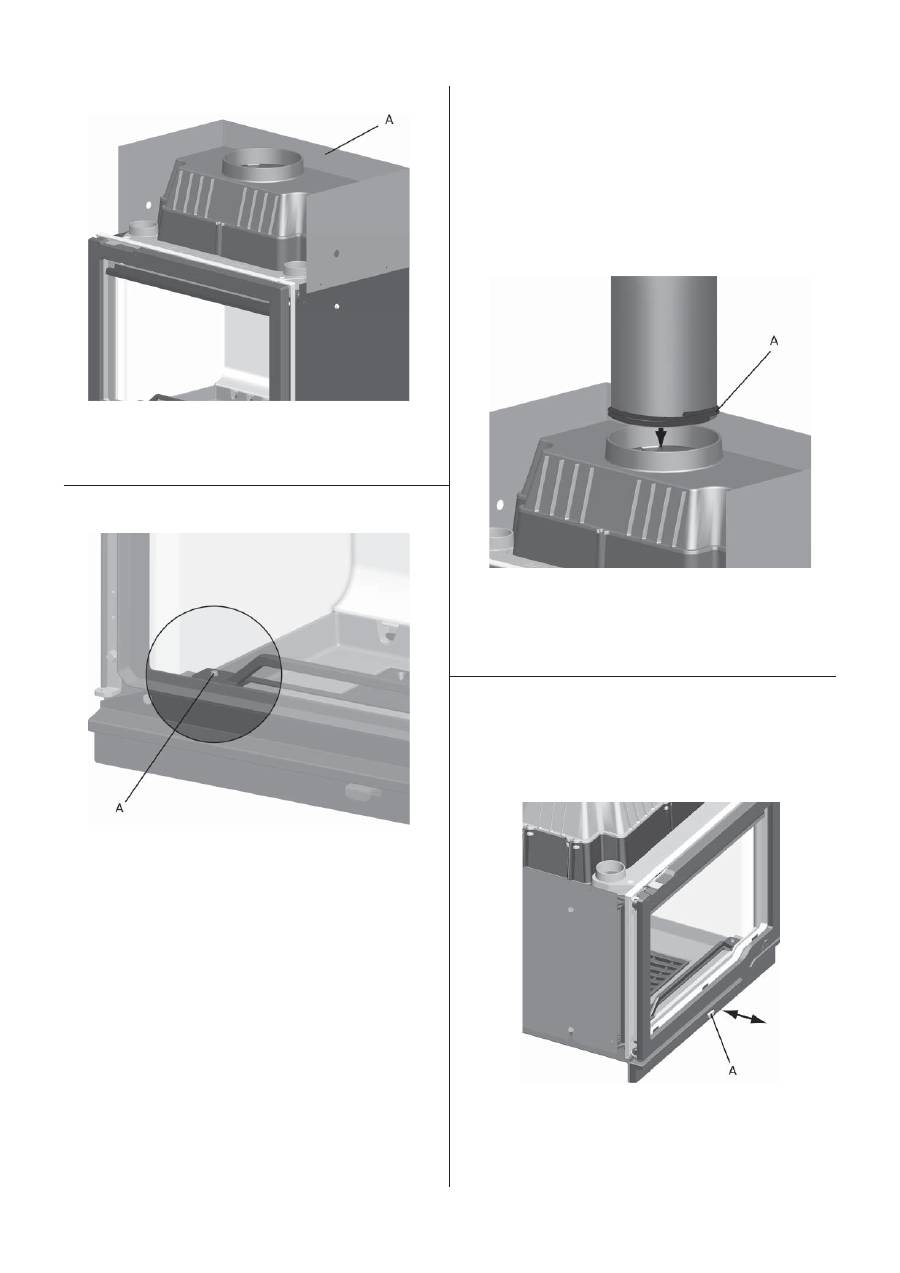

Fig. 9
14. Skru den øverste skærmplade bagpå af
(fig. 9 A).
Vend den om,
og skru den fast ved hjælp af de samme skruer, den tidligere
var monteret med.
Fig. 10
Askeliste
Askelisten føres på knasterne
(fig. 10 A)
på bagsiden af
frontrammen.
3.7 Opstilling/installation
Montering til skorsten
1. Indsatsen bør prøvemonteres, før der laves hul i skorstenen.
Se
(fig. 1)
for brandmursmål.
2. Indsatsen skal monteres med Ø200 mm røgrør. Dette skal
være af en godkendt tykkelse.
3. Placér indsatsen i dens endelige position.
Fig. 11
4. Ved hjælp af pakningssnor
(fig. 11 A)
placeres røgrøret i
indsatsens røgudtag.
NB! Det er vigtigt, at sammenføjningerne er helt tætte.
Luftlækage el. lign. kan ødelægge funktionen.
.
3.8 Kontrol af funktioner
Når indsatsen er stillet op, skal betjeningsanordningerne
kontrolleres. Disse skal bevæge sig let og fungere tilfredsstillende.
Fig. 12
Optændingsventil (fig. 12 A)
Trukket ud
= Åben
Skubbet ind
= Lukket
