3.0 Instalación

3.1 Suelo

Solera

Asegúrese de que la solera sea adecuada para un hogar. Consulte

el peso especificado en

«2.0 Datos técnicos»

.

Requisitos para la protección de suelos de madera bajo el hogar

El modelo Jøtul I

570

 lleva una pantalla térmica en la parte

inferior con el fin de proteger el suelo del calor irradiado. Por lo

tanto, el producto se puede colocar directamente sobre un suelo

de madera previamente cubierto con una lámina de metal u otro

material no inflamable. El espesor mínimo recomendado es de

0,9 mm. La lámina debe cubrir toda la superficie de suelo que

quede dentro del revestimiento del hogar.

Si el pavimento no va fijado a la solera («suelos flotantes»), es

recomendable quitar la parte sobre la que vaya a ir instalado el

hogar.

También hay que quitar los revestimientos inflamables (linóleo,

alfombras/moquetas, etc.) de la zona que vaya a cubrir la plancha

de suelo.

Requisitos para la protección de suelos inflamables delante del

hogar

El suelo situado delante del hogar debe protegerse con una

lámina de metal u otro material no inflamable. El espesor mínimo

recomendado es de 0,9 mm. La plancha de suelo debe cumplir la

normativa nacional.

Consulte a la autoridad local competente en materia de

construcción sobre posibles restricciones y requisitos de

instalación.

3.2 Paredes

Distancia a pared de material inflamable

protegida con material aislante (figura 1)

Requisitos de aislamiento

•  100 mm de muro cortafuegos + 50 mm de lana de roca, o

•  50 mm de silicato de calcio + 50 mm de lana de roca 120kg/

m3 con capa de aluminio, o

•  2 placas cortafuegos de 50 mm de silicato de calcio.

Distancia a pared de material inflamable

protegida con cortafuegos (figura 1)

Requisitos del cortafuegos

El cortafuegos debe tener un espesor mínimo de 100 mm y ser

de ladrillo u hormigón (convencional o ligero). También podrán

emplearse otros materiales y estructuras con documentación

satisfactoria.

Consulte a la autoridad local competente en materia de

construcción sobre posibles restricciones y requisitos de

instalación.

Distancia a pared no inflamable (figura 1)

En este contexto, “pared no inflamable” hace referencia a un

muro no de carga construido en enladrillado/hormigón continuo.

Requisitos del revestimiento del hogar

El revestimiento del hogar debe ser de un material

no inflamable.

Tenga en cuenta que toda la pared trasera y las paredes laterales

que queden cubiertas por el revestimiento deben llevar aislante/

cortafuegos.

Si el sombrerete llega hasta el techo y este último es de un

material inflamable, habrá que instalar un panel adicional en el

techo, encima de la cámara de calentamiento y de los respiraderos

del sombrerete, con el fin de evitar que el techo se recaliente.

Emplee, por ejemplo, lana de roca de 100 mm de espesor sobre

plancha de acero (mín. 0,9 mm). Asegúrese de que haya una

ventilación adecuada en la parte superior del sombrerete, por

ejemplo, una abertura bajo el techo.

3.3 Suministro de aire

Fig. 2

50

El aire debe poder circular entre el insertable y el enladrillado.

Además es esencial que los respiraderos cuenten con un

suministro de aire ininterrumpido.

Las dimensiones de los respiraderos que se indican constituyen

requisitos mínimos.

Dimensiones de  los respiraderos (para circulación de aire):

Base:

abertura mínima de 750 cm2.

Parte superior:  abertura mínima de 1000 cm2.

Las dimensiones indicadas constituyen una medida de seguridad

encaminada a garantizar que la acumulación de calor dentro

del revestimiento no sea excesiva y que la salida de calor a la

habitación sea adecuada.

Si la vivienda no cuenta con una ventilación adecuada, habrá que

equipar la estancia con una entrada de aire exterior adicional,

por ejemplo, instalando un conducto bajo el hogar. El conducto

de aire exterior debe ser lo más recto posible y de material no

inflamable. Además debe incorporar un regulador que permita

cerrarlo cuando el hogar esté apagado para evitar la entrada de

aire frío.

3.4 Techo

Al instalar el hogar, asegúrese de que el borde superior de la salida

de aire caliente del revestimiento esté como mínimo

600 mm

 por

debajo del techo si éste es de un material inflamable. Asegúrese

también de que haya una ventilación adecuada en la parte

superior del sombrerete, por ejemplo, un espacio bajo el techo.

3.5 Chimenea y tubo de tiro

•  El hogar debe conectarse a una chimenea y un tubo de

tiro homologados para hogares de combustible sólido con

temperaturas del gas de tiro conformes con lo especificado

en

«2.0 Datos técnicos»

.

•

La sección de la chimenea debe estar diseñada para ajustarse

al hogar. Consulte el apartado

«2.0 Datos técnicos»

 para

calcular la sección correcta de chimenea.

•

La chimenea debe conectarse de acuerdo con las instrucciones

de instalación del proveedor de la chimenea.

•  Antes de practicar un orificio en la chimenea, instale

provisionalmente el producto para marcar correctamente la

posición del hogar y del orificio de la chimenea.  Consulte las

dimensiones mínimas en la figura 1.

•  Asegúrese de que el tubo de tiro se alce hasta la chimenea.

•  Si la salida de humos es trasera, emplee un codo de tubo de

tiro con una trampilla que permita su deshollinado.

•  No olvide que es de suma importancia que las conexiones

ofrezcan cierto grado de flexibilidad. Ello tiene como fin

prevenir que el movimiento de la instalación pueda generar

grietas.

•  Consulte el tiro de chimenea recomendado en

«2.0 Datos

técnicos»

. Consulte las dimensiones del tubo de tiro, incluida

la sección, en

«2.0 Datos técnicos»

.

Nota:

 la longitud mínima recomendada de la chimenea es

de 3,5 m desde la inserción del tubo de tiro. Si la corriente es

demasiado fuerte, se puede instalar un regulador de tubo de

tiro para reducirla.

El peso no debe transferirse desde la estructura de estufa a la

chimenea. La estructura de estufa no debe suponer un impedimento

para la movilidad de la chimenea ni debe anclarse en la misma.

3.6 Preparativos/instalación

Nota: antes de comenzar la instalación, compruebe que el

hogar no presente ningún desperfecto. ¡El producto es pesado!

Asegúrese de contar con ayuda para colocarlo e instalarlo.

Después de desembalar el hogar, saque la caja con su contenido.

Para hacer el producto más manejable, puede desmontar la

puerta.

Fig. 3 A

1.  Abra la puerta.

2.  Saque los pines de las bisagras y retire la puerta.

Fig. 3 B

ESPAÑOL

51

ESPAÑOL

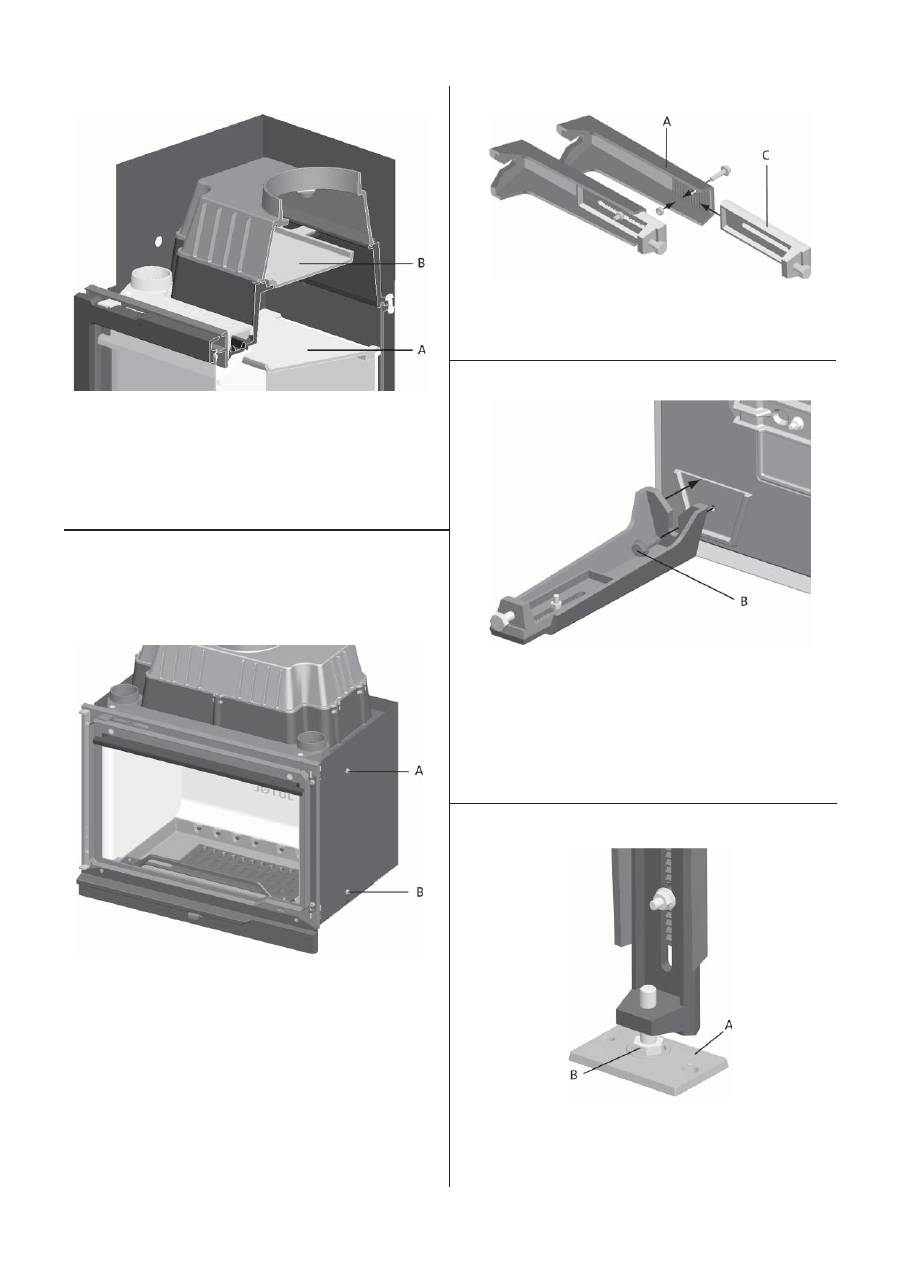

Fig. 3 C

3.  Para facilitar la instalación, retire las placas de combustion

(fig. 3 B-G/F)

, la placa deflectora de llama

(fig. 3 C-A)

, el

segundo deflector

(fig. 3 C-B)

, el retén de leños

(fig. 3 B-C)

, la

base interior

(fig. 3 B-D)

 y la parrilla

(fig. 3 B-E)

. Vea la sección

“4.1 Cambio de placas de combustión, placa deflectora y

deflector de humos”

.

Montaje de las patas y fijación de la

pantalla térmica de la base

Fig. 4

4.  Desmonte la pantalla térmica quitando el tornillo superior

en ambos laterales del insertable

(figura 4 A)

. Afloje un poco

los tornillos inferiores

 (figura 4 B)

 y tire de la pantalla térmica

hacia arriba para quitarla.

5.  Con cuidado, tumbe el insertable sobre su parte trasera

(puede proteger el suelo con el palé de madera y la caja de

cartón del embalaje).

Fig. 5

6.  Monte las 4 piezas prolongadoras regulables

(fig. 5 C)

 en

las 4 patas

 (fig. 5 A)

, insertando los 4 tornillos y tuercas que

encontrará en una bolsa en la caja.

Fig. 6

7.  A continuación monte las patas en el insertable con los 4

tornillos avellanados M6 x 25 mm

 (fig. 6 B)

 y las arandelas.

A la entrega, estos tornillos y las arandelas están montados

en la base del insertable. Gire los pernos de las piezas

prolongadoras regulables para ajustar la altura.

8.  Ponga de pie el insertable.

9.  Instale provisionalmente el insertable y termine de ajustar

las patas.

Fig. 7

10.  No olvide colocar las chapas de apoyo bajo las cabezas de los

tornillos para proteger el suelo y evitar que el insertable se

mueva. Haga los ajustes finales girando los pernos M10 x 45

mm

(fig. 7 B)

 de las piezas prolongadoras regulables.

52

Fig. 8

11.  Monte la pantalla térmica en las piezas prolongadoras

regulables del insertable

 (figura 8 A).

12.  Vuelva a montar todas las piezas que quitó para simplificar

la instalación del insertable.

13.  Monte la pantalla térmica retirada en

el  paso 4

 anterior.

Fig. 9

14.  Quite los tornillos de la pantalla térmica superior de la parte

trasera

(figura 9 A)

. Colóquela bocabajo y sujétela bien con

los mismos tornillos que quitó en el paso anterior.

Fig. 10

Retenedor de troncos

Monte el retenedor de troncos en los enganches de la parte

interior del marco frontal.

3.7 Montaje/instalación

Unión a la chimenea

1.  Monte el insertable provisionalmente sin practicar ningún

orificio en la chimenea.  Consulte las distancias al cortafuegos

en

la figura 1

.

2.  El insertable requiere un tubo de tiro de 200 mm de diámetro

y de espesor homologado.

3.  Coloque el insertable en la posición definitiva.

Fig. 11

4.  Sujete el tubo de tiro a la salida de humos del insertable con

cordón de junta.

Nota: es importante que las uniones queden perfectamente

selladas; las fugas de aire pueden provocar fallos de

funcionamiento.
