ПОДКЛЮЧЕНИЯ (продолжение)

10 РУ

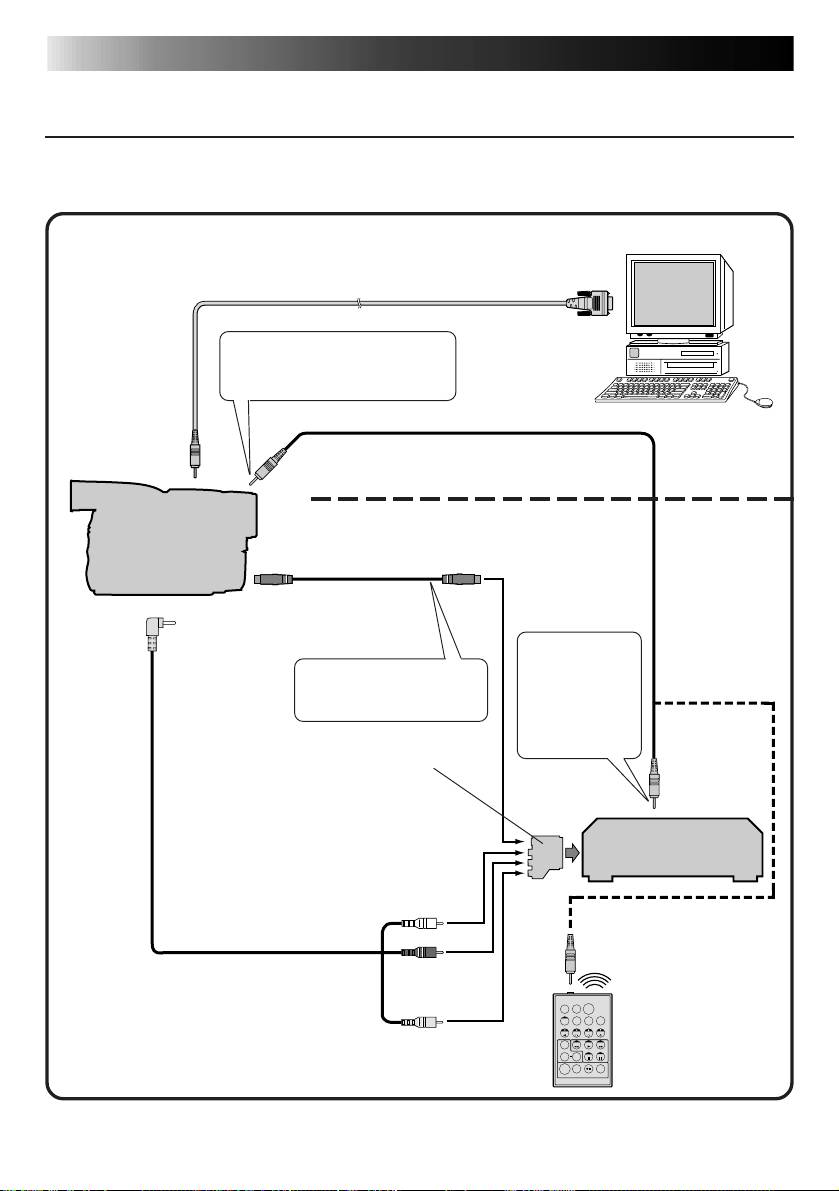

ПРИ ПОДКЛЮЧЕНИИ К ВИДЕОМАГНИТОФОНУ, НЕ ИМЕЮЩЕМУ

JLIP ГНЕЗДА ДИСТАНЦИОННОГО ВВОДА ПАУЗЫ

Если ваш видеомагнитофон не имеет разъема JLIP, выполните установку в соответствии с

маркой вашего видеомагнитофона с помощью ПДУ, поставляемого в комплекте с видеокамерой,

затем выполните монтаж, пользуясь ПДУ.

Когда используется программа JLIP Video Capture

или CardNavigator:

К COM-порту

(RS-232C)

Cоединительный кабель ПК

Используйте штекер, вокруг

штырька которого установлено

три желтых кольца.

ПК

К гнезду ПК

К гнезду JLIP

Когда используется программа

JLIP Video Producer:

Видеокамера

Кабель S-VIDEO

Ко входному

Монтажный

К выходному гнезду S OUT

разъему S-VIDEO

кабель

К гнезду AV

Используйте

штекер, вокруг

Подключите его, если

штырька

видеоустройство имеет

которого

входное гнездо S-VIDEO.

установлено

одно черное

кольцо.

К гнезду

Если в вашем видеомагнитофоне

дистан-

имеется разъем SCART,

ционного

используйте переходник для

ввода паузы

кабеля.

Видеомагнитофон

(записывающий аппарат)

Белый к

AUDIO L

Подсоедините здесь,

если записывающий

аппарат не имеет

гнезда

Кабель AUDIO/VIDEO

Красный к

дистанционного ввода

AUDIO R

паузы.

TW

Желтый к

ПДУ

VIDEO

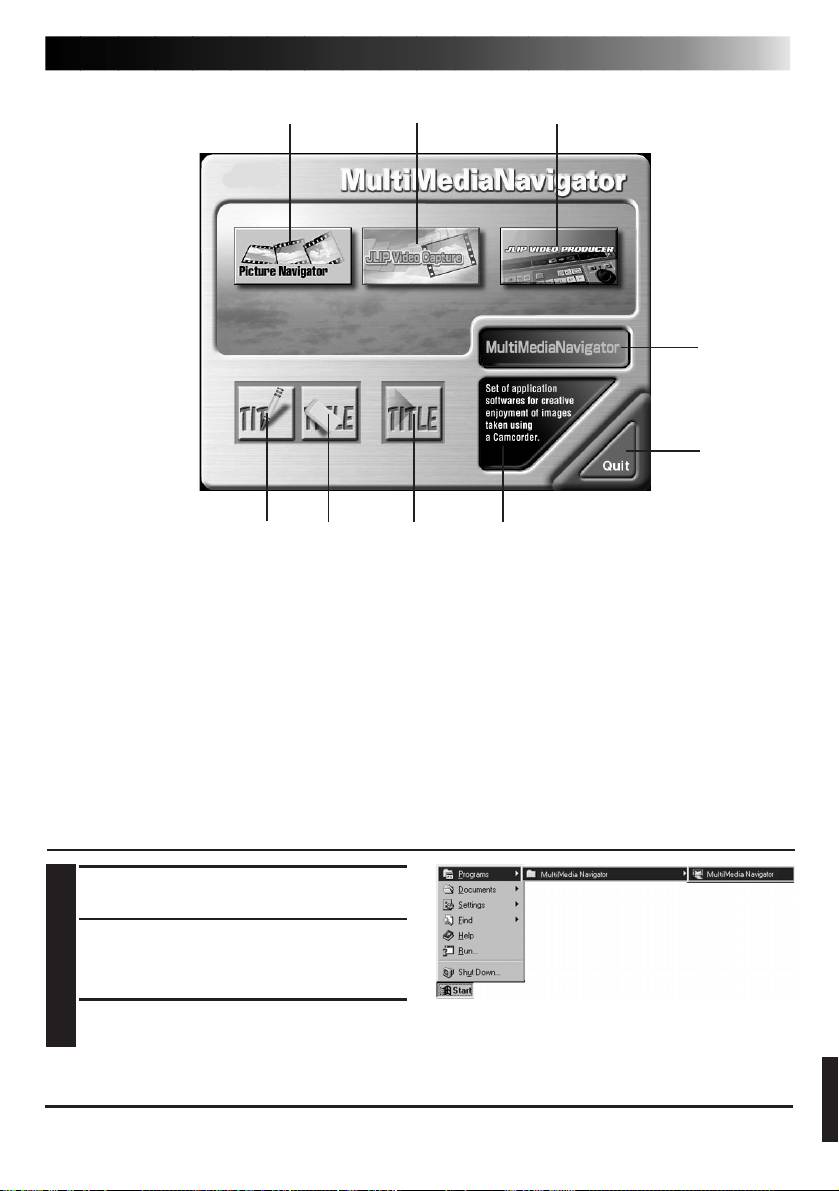

ИOДЕРЖАНИЕ ЭКРАНА MultiMediaNavigator

РУ 11

1

23

4

9

56

7

8

1 Открывает программу Picture Navigator.

2 Открывает программу JLIP Video Capture.

3 Открывает программу JLIP Video Producer

4 Отображает название выбранного приложения.

5 Создает новые изображения надписей и кадров.

6 Видоизменяет изображения надписей и кадров.

7 Передает изображения надписей и кадров на источник видеосигналов.

8 Отображает информацию о выбранном приложении.

9 Закрывает программу MultiMediaNavigator.

КАК ОТКРЫТЬ ПРОГРАММУ MultiMediaNavigator

Включите ПК.

1

Выберите команды Start (Запуск) –

2

Program (Программа) –

MultiMediaNavigator.

Программа MultiMediaNavigator

3

открыта.

КАК ЗАКРЫТЬ ПРОГРАММУ MultiMediaNavigator

Щелкните на Quit (Выход) на экране MultiMediaNavigator.
