41

Käyttö, taulukot, vihjeet

Keittoastiat

Mitä parempaa kattilaa käytät, sitä parempi on tulos.

• Hyvän keittoastian tunnistaa pohjasta. Pohjan tulisi olla mahdolli-

simman paksu ja tasainen.

• Huomioi ostaessasi kattiloita ja pannuja pohjan läpimitta. Valmistajat

ilmoittavat usein astian yläreunan läpimitan.

• Alumiini- tai kuparipohjaiset astiat saattavat jättää keraamiseen ta-

soon metallivärjäytymiä, jotka on vaikea tai mahdoton poistaa.

• Älä käytä valurautaisia tai pohjaltaan vaurioituneita kattiloita, jotka

ovat karkeita tai niissä on valupurseita. Kattilaa siirrettäessä saattaa

syntyä naarmuja.

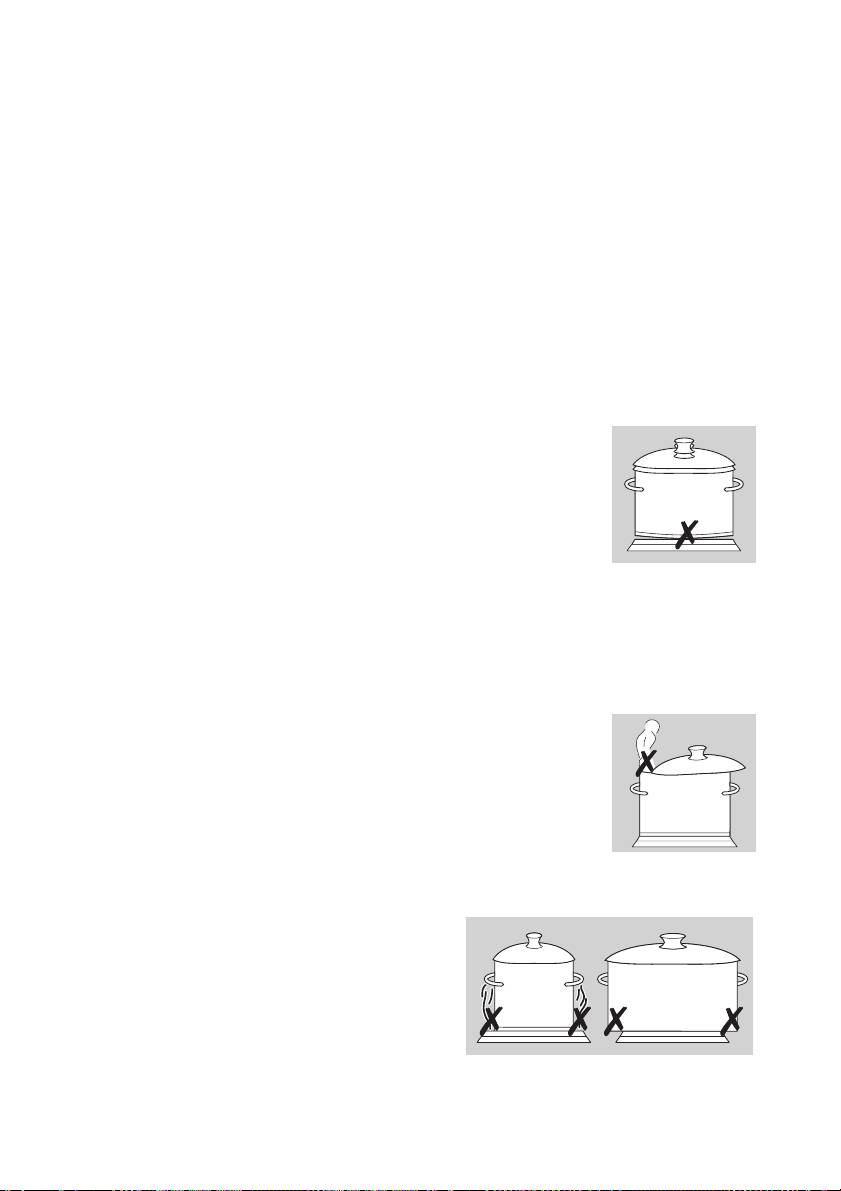

• Kylminä ovat kattiloiden pohjat yleensä hieman

taipuneita sisäänpäin (koveria). Na eivät saa olla

missään tapauksessa taipuneita ulospäin (kupe-

ria).

• Jos käytät erikoiskäyttöön tarkoitettuja keittoasti-

oita (esim. painekattilaa, haudutuskattilaa, wokki-

pannua jne.), noudata niiden valmistajien

käyttöohjeita.

Energiansäästövinkkejä

2

Säästät arvokasta energiaa, kun otat huomioon seuraavat kohdat:

• Pane kattilat ja pannut keittoalueelle, ennen kuin kytket virran.

• Likaiset keittoalueet ja astioiden pohjat lisäävät

virrankulutusta.

• Käytä kattiloissa ja pannuissa kantta aina, kun se

on mahdollista.

• Käytä jälkilämpö hyväksi, esim. ruokien lämpi-

mänä pitämiseen tai sulattamiseen. Kytke virta

pois keittoalueista ennen kypsennysajan loppu-

mista.

• Keittoastian ja -alueen tulisi olla

yhtä suuria.

• Kun käytetään pika-keittokatti-

loita, lyhenee kypsennysaika jopa

50%.

48

Keittotason käyttöasetusten keskiarvoja

Seuraavan taulukon tiedot ovat suuntaa antavia. Kytkimen tarvittava

asento riippuu kattiloiden laadusta ja elintarvikkeiden tyypistä ja mää-

rästä.

Kypsennys,

Kytkimen

Jatkokypsen-

Soveltuu seuraaviin tarkoituksiin

asento

nysteho

alkukuumenta-

suurien vesimäärien kuumennus, tuorepastan

9

minen

keittäminen

ranskanperunoiden friteeraus,

voimakas

lihan ruskistaminen, esim. gulassi,

7-9

paistaminen

paistaminen, esim. perunaohukkaat,

pihvien paistaminen

lihan, leikkeiden, Cordon bleu –pihvien

paistaminen

varovainen

6-7

kyljykset, jauhelihapihvit, braatvursti, maksa

paistaminen

jauhosuurus, varovainen paistaminen

munat, munakas, friteeraus

suurempien ruokamäärien,

pataruokien ja keittojen keittäminen,

4-5 keittäminen

perunoiden höyryttäminen,

lihaliemen keittäminen

vihannesten tai,

höyryttäminen,

3-4

lihan hauduttaminen

haihduttaminen

riisipuuron keittäminen

riisin tai maitoruokien hauduttaminen

(sekoita välillä),

2-3 hauduttaminen

pienempien peruna- tai vihannesmäärien

hauduttaminen,

valmisruokien lämmittäminen

munakkaat, muut munaruoat,

hollandaise-kastike,

1-2 sulattaminen

ruokien lämpimänä pitäminen,

voin, suklaan, liivatteen sulattaminen

0 jälkilämpö, virta pois

Suosittelemme, että käytät alkukuumennuksen tai -ruskistuksen yhte-

3

ydessä tehoa “9” ja jatkat sitten pitemmän valmistusajan vaativien

ruokien kypsennystä vastaavalla jatkoteholla.

49

Puhdistus ja hoito

Keittotaso

Huomautus: Puhdistusaineet eivät saa joutua kuumille keraamisille

1

tasoille! Kaikki puhdistusaineet pitää poistaa riittävällä määrällä puh-

dasta vettä, sillä muuten niillä voi olla syövyttävä vaikutus uudelleen

lämmitettäessä!

Älä käytä voimakkaita puhdistusaineita, kuten esim. grillin tai uunin

puhdistukseen tarkoitettuja sumutteita, karheita hankausaineita tai

naarmuttavia kattiloiden puhdistusaineita.

Puhdista keraaminen keittotaso jokaisen käytön jälkeen, kun se on

3

korkeintaan kädenlämmin. Näin vältät lian kiinnipalamisen.

Poista kalkki-, vesi- rasva- ja metallivärjäymätahrat tavallisilla ke-

ramiikan tai jaloteräksen puhdistukseen tarkoitetuilla aineilla (esim.

“Toprens”).

Keittotaso vain vähän likainen

1. Pyyhi kostealla pyyhkeellä, jossa on hieman käsitiskiainetta.

2. Kuivaa lopuksi puhtaalla pyyhkeellä. Tason pinnalle ei saa jäädä

puhdistusaineen jäämiä.

3. Puhdista koko keraaminen taso kerran viikossa perusteellisesti tavalli-

sella keramiikan tai jaloteräksen puhdistukseen tarkoitetulla aineella.

4. Pyyhi keraaminen keittotaso runsaalla puhtaalla vedellä ja kuivaa

puhtaalla nukkaamattomalla pyyhkeellä.

Kiinnitarttunut lika

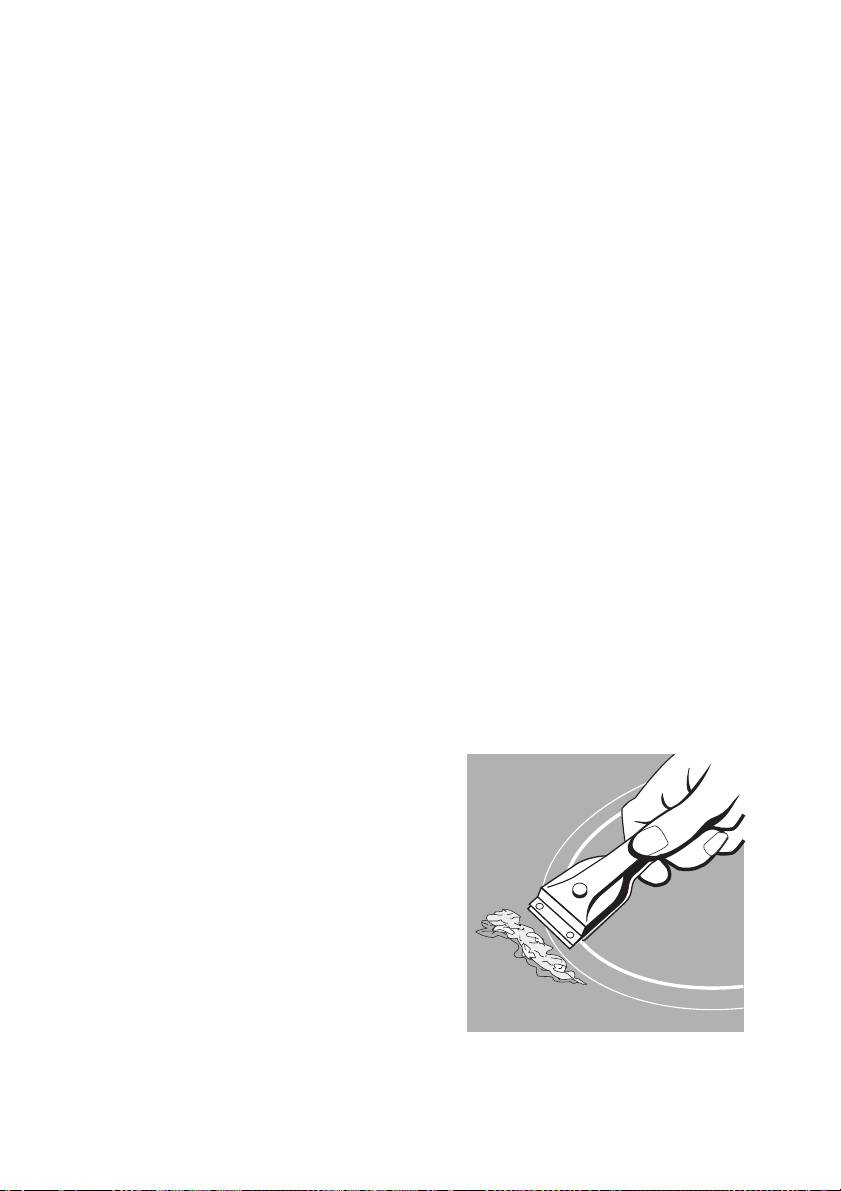

1. Poista keittotasolle kuohuneet tai

roiskuneet, kiinnitarttuneet ruuat la-

siteräkaapimella.

2. Aseta lasiteräkaavin vinosti keraa-

mista tasoa vasten.

3. Irrota lika työntelemällä kaapimen

terää tason pinnalla.

Kaapimia ja keraamisen keittotason

3

puhdistukseen tarkoitettuja puhdis-

tusainetta on saatavana alan liik-

keistä.

50

1 Erityinen lika

1. Poista kiinnipalanut sokeri, sulanut

muovi, alumiinikelmu tai muut sula-

vat materiaalit lasiteräkaapimella vä-

littömästi niiden vielä ollessa

kuumia.

Huomautus: Huomio: Varo, ettet

1

polta itseäsi, kun puhdistat kuumaa

keittoaluetta lasiteräkaapimella!

2. Puhdista jäähtynyt keittotaso vielä

lopuksi tavallisesti.

Mikäli keittotaso on ehtinyt jäähtyä,

3

ennen kuin olet ehtinyt poistamaan siihen sulaneet materiaalit, kuu-

menna se uudelleen ennen puhdistusta.

Keraamisen tason naarmuja tai tummia tahroja, jotka ovat tulleet esim.

teräväreunaisista kattiloista, ei pysty poistamaan. Ne eivät kuitenkaan

vaikuta keittotason toimintakykyyn.

Keittotason kehys

Huomautus! Huomio! Älä käytä keittotason kehyksiin etikkaa, sitruu-

1

naa tai kalkkia irrottavia aineita, sillä ne saavat aikaan himmeitä kohtia.

1. Pyyhi kehys kostealla liinalla, jossa on vähän käsitiskiainetta.

2. Pyyhi kuivuneet liat märällä pyyhkeellä. Kuivaa lopuksi.

51

Mitä tehdä, jos ...

Häiriöiden poisto

Mahdollisesti kyseessä on vain pieni virhe, jonka voit itse korjata seu-

raavien ohjeiden avulla. Älkää suorittako mitään muita kuin allaolevan

ohjeiden mukaisia korjaustoimenpiteitä.

Varoitus! Ainoastaan koulutettu ammattihenkilö saa suorittaa korjauk-

1

sia laitteeseen. Asiaankuulumattomat korjaukset saattavat aiheuttaa

käyttäjälle vakavia vaaratilanteita. Käänny korjaustarpeen ilmetessä

valtuutetun huoltoliikkeen puoleen.

Mitä teen, jos ...

.... keittoalueet eivät toimi?

Kokeile

– ovatko asuntosi sulakkeet kunnossa (sulaketaulu). Jos sulake palaa

useita kertoja, ota yhteys ammattitaitoiseen sähköasentajaan.

– onko kyseinen keittoalue kytketty toimintaan ja onko tehotaso va-

littu.

– jos kyseessä on kaksoiskeittoalue: onko kyseinen keittoalueen osa

kytketty toimintaan.

Jos otat yhteyttä valtuutettuun huoltoliikkeeseen oman virhetoimintasi

vuoksi, huoltoteknikon käynnistä aiheutuvat kustannukset joudutaan

mahdollisesti veloittamaan myös takuuaikana.

52

Asennusohjeet

Huomautus! Vain valtuutettu asentaja saa suorittaa uuden laitteen

1

asennuksen ja liitännät.

Ole hyvä ja noudata tätä ohjetta; muutoin takuu raukeaa, jos laittee-

seen ilmaantuu vaurioita.

Tekniset tiedot

Laitteen mitat

Leveys 572 mm

Syvyys 502 mm

Korkeus 49 mm

Asennusmitat

Leveys 560 mm

Syvyys 490 mm

Kulman säde R5

Te h o

Muuntuva keittoalue etuvasemmalla

ø 120/210 mm 1000/2200 W

Takavasen keittoalue ø 145 mm 1200 W

Takaoikea monitoimikeittoalue

ø 170/265 mm 1500/2400 W

Etuoikea keittoalue ø 180 mm 1800 W

Jännite 230 V ~50 Hz

Kokonaisliitäntäteho maks. 7,6 kW

53

Säädökset, standardit, direktiivit

Tämä laite vastaa seuraavia standardeja:

• EN 60 335-1 ja EN 60 335-2-6

koskien kotitalouskäyttöön tai vastaavaan tarkoitettujen laitteiden

sähköturvallisuutta ja

• EN 60350 tai DIN 44546 / 44547 / 44548

koskien kotitalouksien sähköliesien, keittotasojen, uunien ja grillien

käyttöominaisuuksia.

• EN 55014-2 / VDE 0875 osa 14-2

• EN 55014 / VDE 0875 osa 14/1999-10

• EN 61000-3-2 / VDE 0838 osa 2

• EN 61000-3-3 / VDE 0838 osa 3

koskien perustavanlaatuisia elektro-

magnettisien laitteiden yhteensopivuutta (EMV).

Tämä laite vastaa seuraavia EY-direktiivejä

;

• 93/68/ETY CE-merkintädirektiivi

• 73/23/ETY, 19.02.1973 (pienjännitedirektiivi) sekä muutosdirektiivi

90/683 ETY.

• 89/336/ETY, 3.5.1989 ("Sähkömagneettista yhteensopivuutta kos-

keva direktiivi", mukaanluettuna muutosdirektiivi 92/31/ETY)

54

1 Asentajaa koskevat turvallisuusohjeet

• Sähköasennuksessa on tarpeen varusteet, jotka mahdollistavat lait-

teen kosketusväliksi vähintään 3 mm kaikkinapaisen verkosta erot-

tamisen.

Tarkoitukseen soveltuvia erottimia ovat esimerkiksi LS-kytkimet, su-

lakkeet (ruuvisulakkeet ovat kannasta irrotettavia), FI-kytkimet ja re-

leet.

• Tämä laite vastaa paloturvallisuussuojan osalta tyyppiä Y (EN 60 335-

2-6). Vain tämäntyyppisiä laitteita saa asentaa yksipuolisesti viereisiin

seiniin tai kaappeihin.

• Keittotason alle ei saa asentaa vetolaatikkoja.

• Asennuksessa on varmistettava kosketussuoja.

• Asennuskaapin tukevuuden on oltava DIN 68930 -määräysten mu-

kainen.

• Työtason sahauspinnat on suojattava kosteudelta tiivistämällä ne

tarkoitukseen sopivalla tiivistysaineella.

• Jos työtaso on laatoitettu, keittotason alustan saumat on täytettävä

kokonaan saumausaineella.

• Luonnon-, tekokivi- tai keramiikkalevyjen yhteydessä salpajouset on

liimattava tarkoitukseen soveltuvalla keinohartsi- tai kaksikompo-

nenttiliimalla.

• Varmista, että alustan kehyksen tiiviste on kunnolla paikoillaan ja

että alustassa ei ole aukkoja. Ylimääräistä silikonitiivistemassaa ei

saa käyttää; se vaikeuttaa purkamista huollon yhteydessä.

• Purettaessa kouru nostetaan ylös painamalla alhaalta ylöspäin.

55

Sähköliitännät

• Tarkista ennen sähköliitäntöjen suorittamista, että laitteen nimellis-

jännite (tyyppikilvessä mainittu jännite) vastaa asuntosi verkkojänni-

tettä ja yhdistelmälaitteen nimellisjännitettä. Tyyppikilpi on kiinnitetty

uunin pinnoitteeseen alapuolelle.

• Liitä keittotason liittimet uunin tai kytkentäkotelon vastaaviin tuloliit-

timiin varmistaen, että ne ovat tiukasti kiinni. Työnnä liitäntäjohtoa si-

vulle päin uunin kannen päälle.

• Kun laite on liitetty sähköverkkoon, kaikkien keittolevyjen toiminta

1

on tarkístettava kääntämällä ne vuorotellen niiden suurimpaan asen-

toon noin 30 sekunnin ajaksi.

Arvokilpi

56

Ta k uu eh do t

Suomi

Taku u

Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä

ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säi-

lytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta valituksesta

* ellei käyttöohjetta ole noudatettu

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kulje-

tuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.

57
