135

A VPAP menüinek használata

M

AGYAR

Options (Opciók) menü

5. táblázat: Options (Opciók) menü

Servicing (Szerviz) menü

6. táblázat: Servicing (Szerviz) menü

* Ez a menüpont a standard menüben is megjelenik.

Funkció

Gyári

beállítás

A funkciók leírása

Beállítási

lehetőségek

Smart Data –

Auto Appear

(automatikus

kijelzés)

OFF (KI)

A Smart Data menü csak

akkor jelenik meg, ha az

orvos egy vagy több opciót

engedélyezett.

Az Auto Appear funkciót

bekapcsolva a készülék

bekapcsolásakor

megjelennek a Smart Data

menük. Az Auto Appear

funkciót kikapcsolva a

Smart Data csak a Results

menüben jelenik meg.

BE/KI

Language

(nyelv)

English

(Angol)

A VPAP kijelző-nyelvének

kijelölése. A gyári beállítás az

angol nyelv.

English,

German,

French, Italian,

Spanish,

Portuguese,

Swedish, Dutch.

Funkció

A funkciók leírása

Beállítási

lehetőségek

Sorozatszám

(SN)

A VPAP készülék sorozatszámát jeleníti

meg.

Csak megtekintés

Nyomtatott

áramkör

(NYÁK)

A nyomtatott áramkör számát jeleníti

meg.

Csak megtekintés

Szoftver

*

A VPAP készülékre telepített szoftver

verzióját jeleníti meg.

Csak megtekintés

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 135  Tuesday, August 8, 2006  8:21 PM

136

Kezelési menük

A kezelés megkezdése után az alábbi kezelési menük valamelyikét lehet

megjeleníteni. A nézetek között a

fel/le

 gombbal lehet váltani.

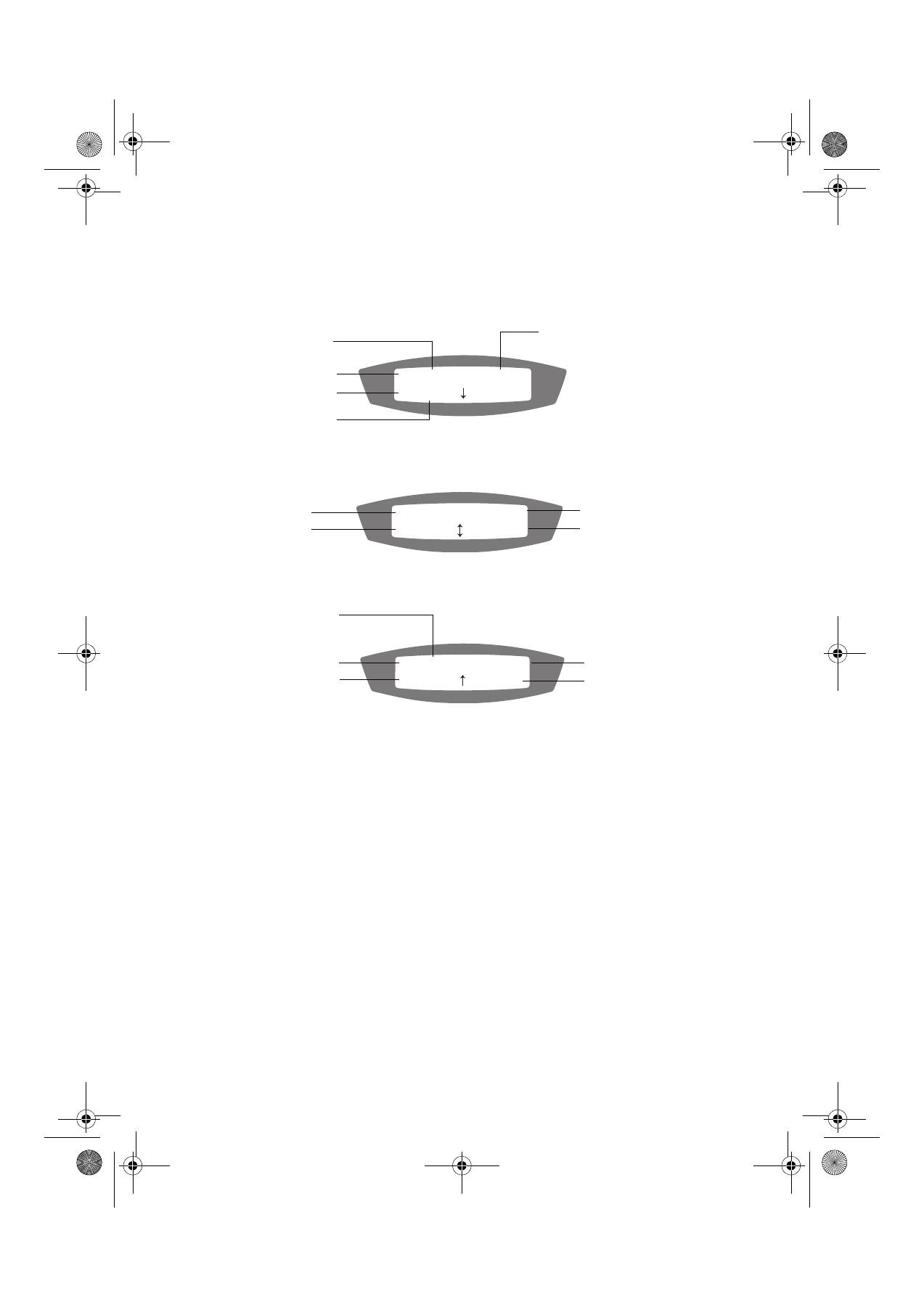

3. ábra: 1. kezelési menü

4. ábra: 2. kezelési menü

5. ábra: 3. kezelési menü

A kezelési menük az alábbi információkat tartalmazzák:

Kezelési mód:

 Az orvos által beállított kezelési mód. A választási

lehetőségek: CPAP, Spontaneous (Spontán), Spontaneous/Timed (Spontán/

időzített) (VPAP III ST) és Timed (Időzített) (VPAP III ST).

Felfutás-jelző:

 Akkor jelenik meg, ha a VPAP a felfutás szakaszában van.

Eltűnik, ha a felfutási idő lejárt.

Set pressure(s) (Nyomás(ok) beállítása):

 CPAP módban a beállított kezelési

nyomást mutatja (mértékegység: víz-centiméter). A többi üzemmódban a

belégzési és kilégzési nyomást mutatja (mértékegység: víz-centiméter).

Triggerelés-jelző:

Belégzéskor a VPAP hogyan változtatja a nyomást. Az „S”

(spontán) a beteg által, a „T” (időzített) pedig a készülék által indított

változtatást jelzi.

Pressure bar graph (Nyomás oszlopgrafikon):

 A nyomásváltozás grafikus

megjelenítése.

Leak (szivárgás):

A maszk pillanatnyi szivárgása (mértékegység: liter/perc).

Respiratory rate (légzésszám):

 A percenkénti lélegzetvételek száma.

S:RAMP       8.0–16.6

S>>>>>                exit

Kezelési mód

Triggerelés-jelző

}

}

Felfutás-jelző

Nyomás(ok) beállítása

(beállított nyomás(ok))

Nyomás

oszlopgrafikon

LK: 24L/min    RR: 12

MV: 12.0       VT:1000

Légzésszám

Légzéstérfogat

Szivárgás

Perc

légcsere

S

∗

∗

C TiMx

2.0

Ti   1.5s

1:2.5

Max. IPAP beállítása

Mért I/E arány

Mért belélegzés

 ideje

Triggerelés-jelző

Ciklusjelző

(TiMn / C / TiMx)

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 136  Tuesday, August 8, 2006  8:21 PM

137

A VPAP menüinek használata

M

AGYAR

Percenkénti légcsere:

A percenként belélegzett levegő térfogata

(mértékegység: liter/perc). A légzésszám és a ki-/belélegzett levegőtérfogat

szorzata.

Légzéstérfogat:

A lélegzetvételenként belélegzett levegő térfogata

(mértékegység: milliliter/lélegzetvétel).

Ciklusjelző

:  Kilégzéskor a VPAP hogyan változtatja a nyomást.  „C” a beteg

által indított ciklus-változtatást jelzi; „TiMn” és „TiMx” a készülék által indított

ciklus-változtatást jelzi.

Mért belégzési idő

:  A VPAP által mért átlagos belégzési idő.

IPAP Max beállítása

:  Az orvos által beállított maximális belégzési idő.

Mért I/E (belégzés/kilégzés) arány

:  A VPAP által mért belégzés/kilégzés

arány.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 137  Tuesday, August 8, 2006  8:21 PM

138

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 138  Tuesday, August 8, 2006  8:21 PM

139

Hasznos tanácsok

M

AGYAR

Hasznos tanácsok

Elkezdés

Szivárgás szájon át

Ha orrmaszkot használ, próbálja meg száját zárva tartani a kezelés alatt. A száján

keresztül kiszökő levegő csökkentheti a kezelés hatásosságát. Ha ez a probléma,

azon egy teljes arcmaszk vagy állpánt segíthet. Részletekről kezelőorvosánál vagy

a berendezés beszállítójánál érdeklődhet.

Maszk illeszkedése

Az áramlásgenerátor akkor nyújtja a leghatásosabb kezelést, ha a maszkot

pontosan és kényelmesen helyezte fel. A levegő szökése hatással lehet a

kezelésre, ezért fontos, hogy megszüntessen minden ilyen fellépő

problémát.

Ha a maszkot nem tudja kényelmesen felhelyezni, forduljon az

alvásklinikához vagy a maszk gyártójához. Tegyen próbát egy más méretű

vagy kialakítású maszkkal.

A maszk-beállítás funkció segítségével is pontosan beállíthatja a maszkot.

Lásd „A Mask-Fitting (Maszk-beállítás) funkció használata” részt a

122. oldalon.

A maszk felhelyezése előtt mossa le arcáról az esetleges arcápoló olajakat.

Ettől jobban fel lehet helyezni a maszkot és ezzel meghosszabbítja a maszk

párnájának életét.

Orr-irritáció

Szárazság

A kezelés során, főleg télen, előfordulhat az orr, száj és/vagy torok

kiszáradása.  Sok esetben a párásító használata megoldhatja ezt a

problémát.  Kérjen tanácsot kezelőorvosától.

Orrfolyás vagy orrdugulás

Tapasztalhat tüsszögést és/vagy orra eldugulását vagy csöpögését a

kezelés első néhány hete alatt. Az orr-irritáció sok esetben párásító

használatával megszüntethető. Kérjen tanácsot kezelőorvosától.

Utazás a VPAP készülékkel

Nemzetközi használat

A VPAP áramlás-generátorban tápfeszültség-adapter van, amellyel más

országokban is használható. A készülék 100–240 V és 50–60 Hz

tápfeszültséggel működhet. Nincs szükség átállításra, de az elektromos

csatlakozóhoz szüksége lehet egy adapterre.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 139  Tuesday, August 8, 2006  8:21 PM

140

Akkumulátor és inverter használata

Az Ön VPAP készüléke inverter használatával akkumulátorról is üzemelhet.

Tizenkét voltos vagy 24 V mély kisütésű akkumulátor és bármilyan CE vagy

UL jelölésű inverter használatát javasoljuk, amelynek minimális folyamatos

kimeneti teljesítménye 200 W.

Megjegyzés

: Ha a VPAP készüléket HumidAire 2i-vel használja, akkor

valódi szinuszos invertert és

ne

 módosított szinuszos invertert használjon.

Az akkumulátor-kapacitás és az egyéb adatok a VPAP III akkumulátoros

táplálási útmutatójában találhatók.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 140  Tuesday, August 8, 2006  8:21 PM

141

Hibaelhárítás

M

AGYAR

Hibaelhárítás

Ha probléma adódik, próbálja meg a következőket. Ha a probléma nem oldható

meg, forduljon a berendezés beszállítójához vagy a ResMedhez. Ne próbálja

meg felnyitni az egységet!

Hiba

Lehetséges ok

Megoldás

Nincs kijelzés.

A tápfeszültség nincs

csatlakoztatva vagy a

hátsó kapcsoló nincs

bekapcsolva.

Ellenőrizze a hálózati

kábel csatlakoztatását és

hogy a készülék hátulján

található kapcsoló „on”

állásban van-e.

A VPAP nem szállít

elegendő levegőt.

A készülék a felfutási

periódusban van.

A levegőszűrő

elszennyeződött.

Várja meg a megfelelő

légnyomás kialakulását.

Cserélje ki a levegőszűrőt.

A levegőcső megtört vagy

kilyukadt.

Egyenesítse ki vagy

cserélje ki a levegőcsövet.

A levegőcső

csatlakoztatása nem

megfelelő.

Ellenőrizze a

levegőcsövet.

A maszk és a fejpánt

helyzete nem megfelelő.

Állítsa be a maszk és a

fejpánt helyzetét.

A maszk orrnyílásáról

(orrnyílásairól) hiányzik a

sapka (sapkák).

Tegye vissza a sapkát

(sapkákat).

Megváltozhatott a

kezeléshez szükséges

nyomás.

Kérje meg orvosát a

nyomás beállítására.

A VPAP nem kezd

működni, ha

belélegzik a maszkba.

A hálózati kábel

csatlakoztatása nem

megfelelő.

A hálózati fali csatlakozó

hibás lehet.

Megfelelően

csatlakoztassa a hálózati

kábel mindkét végét.

Próbálja meg másik

konnektornál.

A VPAP

 készülék

nincs

bekapcsolva.

A VPAP hátulján található

kapcsolót kapcsolja ON

(BE) állásba.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 141  Tuesday, August 8, 2006  8:21 PM

142

A SmartStart nincs

bekapcsolva.

Kapcsolja be a SmartStart

funkciót.

A maszk-riasztás funkció

be van kapcsolva; a

SmartStart automatikusan

kikapcsolódott.

A maszk-riasztás

kikapcsolása után

kapcsolja be a SmartStart

funkciót.

A lélegzetvétel nem elég

mély ahhoz, hogy a

SmartStart

bekapcsolódjon.

A maszkon keresztül

végezzen mély be- és

kilégzést.

Jelentős szivárgás van.

Állítsa be a maszk és a

fejpánt helyzetét.

Az orrnyílásokról

hiányoznak a sapkák.

Tegye fel őket.

A levegőcső

csatlakoztatása nem

megfelelő. Mindkét végén

csatlakoztassa erősen.

A levegőcső megtört vagy

kilyukadt. Egyenesítse ki

vagy cserélje ki.

A VPAP készülék

nem áll le, ha leveszi

a maszkot.

A SmartStart/Stop funkció

ki van kapcsolva.

Használjon Ultra Mirage

teljes arcmaszkot.

Kapcsolja be a

SmartStart/Stop funkciót.

A SmartStop funkció teljes

arcmaszkkal nem

működik.

A SmartStart be van

kapcsolva, de az

áramlásgenerátor a

maszk levételekor

nem áll le

automatikusan.

A párásító vagy a

maszkrendszer nem

megfelelő.

Csak a ResMed által

ajánlott és szállított

készülékeket használja.

Hiba

Lehetséges ok

Megoldás

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 142  Tuesday, August 8, 2006  8:21 PM

143

Hibaelhárítás

M

AGYAR

Hibaüzenet a kijelzőn:

Check tube!!

Key if done

(Ellenőrizze a

csövet!!)

(Nyomjon meg egy

gombot, ha kész)

A levegőcső meglazult.

Ellenőrizze, hogy a

levegőcső megfelelően

csatlakozik-e a maszkra

és a VPAP előlapján

található levegőkimenetre.

A hibaüzenetet a VPVP

bármelyik gombjának

megnyomásával lehet

törölni.

Hibaüzenet a kijelzőn:

SYSTEM ERROR

Call service!

(RENDSZERHIBA

Hívja a

szervizt!)

Alkatrészhiba.

A VPAP készüléket adja le

a szervizbe.

Túlzott motorzaj.

Alkatrészhiba.

Adja le javításra a

készüléket.

Hibaüzenet a kijelzőn:

High leak in

last session

(Erős szivárgás

az utolsó

kezelés során)

.

Az éjszaka folyamán erős

szivárgás tapasztalható.

Ellenőrizze a levegőcső

megfelelő

csatlakoztatását és a

maszk szivárgását.

A maszk-beállítás funkció

segítségével állítsa be

helyesen a maszkot.

Ha ez az üzenet ismét

megjelenik, akkor hívjon

szerelőt.

Hiba

Lehetséges ok

Megoldás

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 143  Thursday, August 10, 2006  4:08 PM

144

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 144  Tuesday, August 8, 2006  8:21 PM

145

Készülék adatok

M

AGYAR

Készülék adatok

Dinamikus nyomás-jellemzők

IPAP: 2

H

2

Ocm

- 25

H

2

Ocm

 (a szabványos 2 m-es levegőcső végén mérve)

EPAP: 2

H

2

Ocm

 - 25

H

2

Ocm

 (a szabványos 2 m-es levegővezeték végén

mérve)

CPAP: 4 - 20

H

2

Ocm

 (a szabványos 2 m-es levegővezeték végén mérve)

Maximális nyomás egyszeres hiba esetén:

 40

H

2

Ocm

Maximum flow (CPAP mód, a szabványos 2 m-es levegővezeték végén

mérve)

Hangnyomás-szint:

<30 dB (az ISO 17510-1:2002 előírásainak megfelelően

tesztelve)

Méretek (magasság x szélesség x mélység):

270 mm x 230 mm x 141 mm

Súly:

2,3 kg

Levegőkivezetés:

 22 mm-es csúcs, az EN 1281-1:1997 „Aneszteziológiai és

légzőkészülékek - Kúpos csatlakozók” szabványnak megfelelő

Nyomásmérés:

Beépített nyomásátalakító

Áramlásmérés:

 Beépített áramlás-átalakító

Tápellátás:

 Bemeneti tartomány 100–240 V, 50–60 Hz, 40 VA (jellemző

teljesítmény-felvétel), < 100 VA (maximális teljesítmény-felvétel)

A burkolat szerkezete

Lángálló kivitel, hőre lágyuló műanyag

Környezeti feltételek

Üzemeltetési hőmérséklet: +5° C … +40° C

Üzemi páratartalom: 10%–95% nem lecsapódó

Tárolási és szállítási hőmérséklet: -20° C … +60° C

Tárolási és szállítási páratartalom: 10–95% nem lecsapódó

Elektromágneses megfelelőség

A termék megfelel minden alkalmazható elektromágneses kompatibilitási

követelménynek, (EMC) a IEC60601-1-2 szabvány szerint, lakásban

valamint kereskedelmi és könnyűipari környezetben. A további részleteket

lásd „Útmutató és a gyártó elektromágneses kibocsátási és zavarállósági

nyilatkozata” részt a 149. oldalon.

Levegőszűrő:

Kétrétegű, porpolimer-kötésű, nem szövött anyagú poliészter

Nyomás

(H

2

Ocm)

Áramlás

(l/perc)

10

200

15

170

20

150

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 145  Tuesday, August 8, 2006  8:21 PM

146

Levegőcsövek:

Rugalmas műanyag, 2 m vagy 3 m hosszú

IEC 60601-1 besorolások

II osztály (kettős szigetelés)

CF típus

7. táblázat: Kijelzett értékek

*

Szivárgás esetén az eredmények pontatlanok lehetnek.

** A kijelzett értékek becsült adatok. Csak trendfigyelésre használhatók.

Érték

Tartomány

Pontosság

A kijelző

felbontása

Nyomásérzékelő a levegőkimeneten

Nyomás

-5 … 30 H

2

Ocm

± 0,5 H

2

Ocm 0,1

H

2

Ocm

Áramlásérzékelő az áramlásgenerátorban*

Szivárgás

0–120 liter/perc

       **

1 liter/perc

Légzéstérfogat

100–3 000 ml

       **

1 ml

Légzésszám

6–60 BPM

(lélegzetvétel/

perc)

± 0,5 BPM

0,1 BPM

Percenkénti

légcsere

0,6–60 l/perc

       **

0,25 l/perc

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 146  Tuesday, August 8, 2006  8:21 PM

147

Készülék adatok

M

AGYAR

Nyomásváltozás

Nyomás-térfogat görbe

Megjegyzés:

A gyártó fenntartja a műszaki előírások előzetes értesítés

nélküli változtatásának jogát.

Lélegzetvétel

Nyomás (H

2

Ocm)

10 BPM

15 BPM

20 BPM

Max. nyomás

2/3 max. nyomás

1/3 max. nyomás

0.00

5.00

10.00

15.00

20.00

25.00

0

1

2

3

 Max. nyomás

Nyomás (H

2

Ocm)

Térfogat

(ml)

2/3  max. nyomás

Nyomás (H

2

Ocm)

Térfogat

(ml)

10 BPM (lélegzetvétel/perc)

15 BPM (lélegzetvétel/perc)

20 BPM (lélegzetvétel/perc)

1/3  max. nyomás

Nyomás (H

2

Ocm)

Térfogat

(ml)

0

100

200

300

400

500

600

19.7

19.8

19.9

20.0

20.1

20.2

0

100

200

300

400

500

600

13.1

13.2

13.3

13.4

13.5

13.6

0

100

200

300

400

500

600

6.3

6.4

6.5

6.6

6.7

6.8

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 147  Tuesday, August 8, 2006  8:21 PM

148

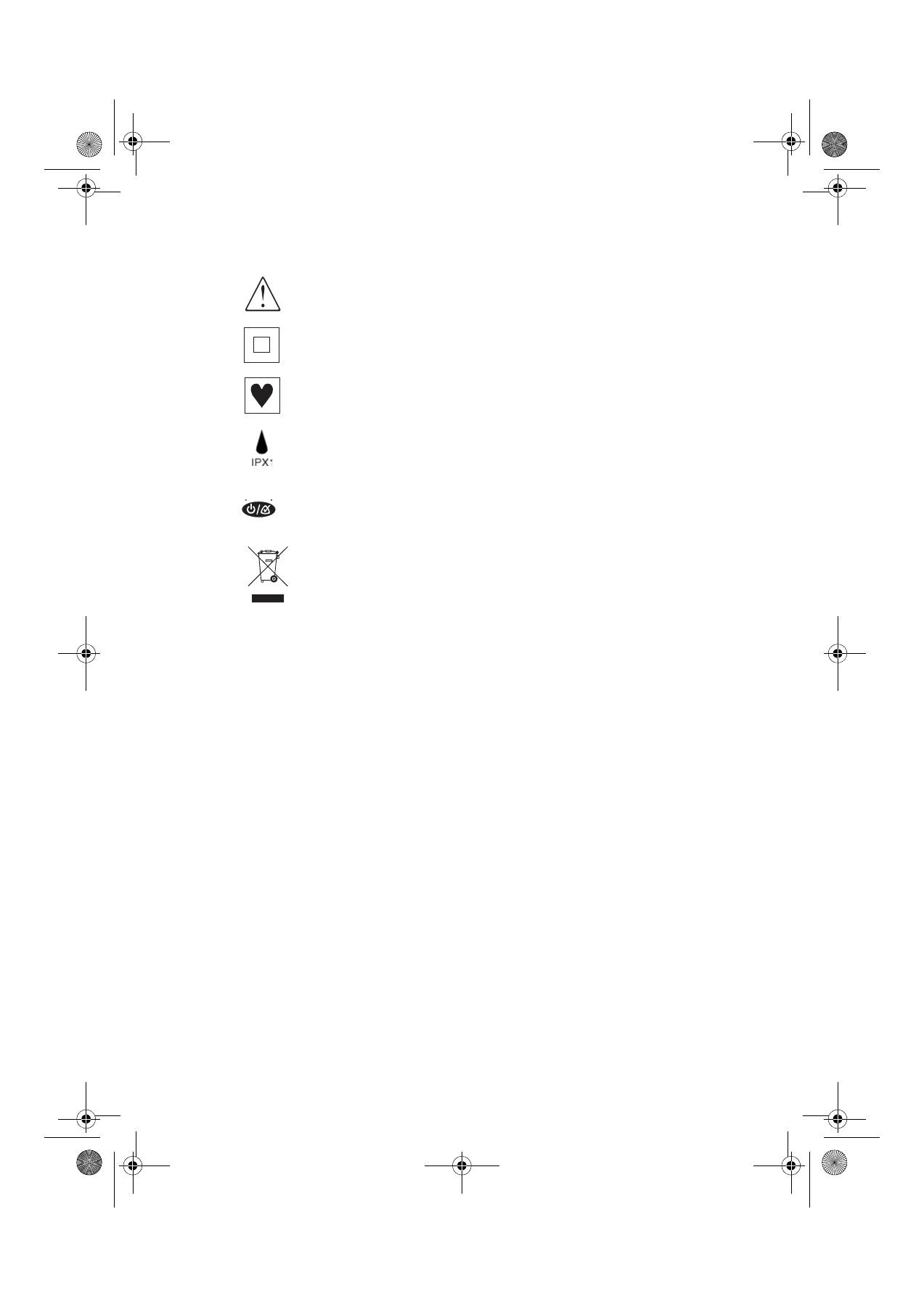

A készüléken látható szimbólumok

Figyelem, nézze meg a hozzá tartozó dokumentációt

II. osztályú berendezés

CF típusú berendezés

Csepegő víz ellen védett

Start/Stop vagy Mask-Fit (maszk-illesztés)

Környezeti információk

A WEEE 2002/96/EC egy európai irányelv, amely az elhasznált

elektromos és elektronikus berendezések megfelelő

elhelyezésére vonatkozik. Ezt az egységet külön kell elhelyezni,

nem úgy, mint a szelektálatlan normál hulladékot. Az egység

elhelyezéséhez a területén elérhető megfelelő begyűjtési,

újrahasználati és újrahasznosítási rendszereket célszerű

igénybe venni. Ezen begyűjtési, újrahasználati és

újrahasznosítási rendszerek használata a természeti

erőforrásokra helyeződő nyomás csökkentésére lett kialakítva,

és annak a megakadályozására, hogy veszélyes anyagok

károsítsák meg a környezetet. Ha információt igényel ezen

elhelyezési rendszerekről, kérjük, forduljon a helyi

hulladékkezelési felügyelethez. A keresztezett láda jel arra

invitálja, hogy vegye igénybe az ilyen elhelyezési rendszereket.

Ha információt igényel a ResMed egysége begyűjtéséről és

elhelyezéséről, kérjük, forduljon a ResMed irodához, a helyi

disztribútorhoz, vagy látogasson el a www.resmed.com/

environment honlapra.

Start/StopMask-fit

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 148  Tuesday, August 8, 2006  8:21 PM

149

Készülék adatok

M

AGYAR

Útmutató és a gyártó elektromágneses kibocsátási és

zavarállósági nyilatkozata

Útmutató és a gyártó elektromágneses kibocsátási nyilatkozata

A VPAP készülék az alább meghatározott elektromágneses környezetben használható. A

vásárlónak vagy a VPAP készülék használójának biztosítania kell, hogy a készüléket ilyen

környezetben használják.

Kibocsátási teszt

Megfelelőség

Elektromágneses környezet -

útmutató

CISPR11 RF-kibocsátás

1. csoport

A VPAP készülék csak belső

funkcióihoz használ RF-energiát.

Ezért RF-kibocsátása nagyon

alacsony és nem valószínű, hogy

zavarná a környezetében lévő

elektronikus berendezéseket.

RF kibocsátás CISPR 11

B osztály

A VPAP készülék minden

létesítményben használható,

beleértve a lakókörnyezetet, valamint

a lakossági célokat szolgáló

épületeket ellátó, alacsony

feszültségű nyilvános hálózatra

közvetlenül csatlakozó környezeteket

is.

Harmonikus-kibocsátás

IEC 61000-3-2

A osztály

Feszültség-ingadozások/Flicker-

kibocsátás IEC 61000-3-3

Megfelel

Az elektromos gyógyászati berendezés speciális EMC-óvintézkedéseket igényel, és az ebben a

dokumentumban megadott EMC-információknak megfelelően kell telepíteni és üzembe helyezni.

Figyelmeztetések:

A VPAP készüléket ne használja más berendezés közvetlen közelében vagy

arra ráhelyezve. Ha erre mégis szükség van, akkor ellenőrizni kell, hogy a VPAP készülék ilyen

elrendezésben megfelelően működik-e.

A kézikönyvben megadottaktól eltérő kiegészítők (pl. párásítók) használatát nem javasoljuk. Ezek

megnövelhetik a kibocsátást vagy csökkenthetik a VPAP készülék zavarállóságát.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 149  Tuesday, August 8, 2006  8:21 PM

150

(folytatás a következő oldalon)

Útmutató és a gyártó elektromágneses zavarvédettségi nyilatkozata

A VPAP készülék az alább meghatározott elektromágneses környezetben használható. A vásárlónak

vagy a VPAP készülék használójának biztosítania kell, hogy a készüléket ilyen környezetben

használják.

Zavarállósági

teszt

IEC60601-1-2

tesztszint

Megfelelőségi

szint

Elektromágneses

környezet – útmutató

Elektrosztatikus

kisülés (ESD)

IEC 61000-4-2

± 6 kV érintkező

± 8 kV levegő

± 6 kV érintkező

± 8 kV levegő

A padlóburkolatnak fának,

betonnak vagy

kerámialapnak kell lennie.

Ha a padlóburkolat műanyag,

akkor a relatív

páratartalomnak legalább

30%-nak kell lennie.

Gyors elektromos

tranziens/lökés

IEC 61000-4-4

± 2 kV hálózati

vezetékekre

± 1 kV bemeneti/

kimeneti vonalakra

± 2 kV

Nem alkalmazható

A hálózati tápfeszültség a

kereskedelmi vagy kórházi

környezetre jellemző

minőségű legyen.

Túlfeszültség

IEC 61000-4-5

± 1 kV differenciális

mód

± 2 kV közös mód

± 1 kV differenciális

mód

± 2 kV közös mód

A hálózati tápfeszültség a

kereskedelmi vagy kórházi

környezetre jellemző

minőségű legyen.

Feszültségesés, rövid

megszakadás és

feszültségváltozás a

bemeneti hálózati

feszültségben.

IEC 61000-4-11

<5% Ut

(>95% esés az Ut

értékében)

0,5 ciklus

időtartamára

40% Ut

(60% esés az Ut

értékében)

5 ciklus

időtartamára

70% Ut

(30% esés az Ut

értékében)

25 ciklus

időtartamára

<5% Ut

(>95% esés az Ut

értékében)

5 mp-ig

<12V

(>95% esés a 240 V

értékében)

0,5 ciklus

időtartamára

96 V

(60% esés a 240 V

értékében)

5 ciklus időtartamára

168V

(30% esés a 240 V

értékében)

25 ciklus

időtartamára

<12 V

(>95% esés a 240 V

értékében)

5 mp-ig

A hálózati tápfeszültség a

kereskedelmi vagy kórházi

környezetre jellemző

minőségű legyen.

Ha a VPAP készüléknek a

hálózati feszültség

kimaradása esetén is

működnie kell, akkor

javasoljuk a szünetmentes

tápegység használatát

Hálózati frekvenciás

(50/60 Hz)

mágneses mező

IEC 61000-4-8

3 A/m

3 A/m

A hálózati frekvenciájú

mágneses tér a lakó- vagy

kereskedelmi környezetnek

megfelelő szintű legyen.

MEGJEGYZÉS: Ut a hálózati feszültség értéke a tesztszint alkalmazása előtt.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 150  Tuesday, August 8, 2006  8:21 PM

151

Készülék adatok

M

AG

YAR

Útmutató és a gyártó elektromágneses zavarállósági nyilatkozata

A VPAP készülék az alább meghatározott elektromágneses környezetben használható. A vásárlónak vagy a

VPAP készülék használójának biztosítania kell, hogy a készüléket ilyen környezetben használják.

Zavarállósági

teszt

IEC60601-1-2

tesztszintl

Megfelel

ő

-

ségi szint

Elektromágneses környezet –

útmutató

A hordozható és mobil rádiófrekvenciás (RF)

készülékeket nem szabad a VPAP készülék

bármelyik részéhez (beleértve a kábeleket is)

az adó frekvenciájára alkalmazható egyenlettel

számított ajánlott szeparációs távolságnál

közelebb használni.

Ajánlott szeparációs távolság

Vezetéses RF

IEC 61000-4-6

3 Vrms

150 kHz - 80 MHz

3 Vrms

d = 1,17

√

P

Sugárzott RF

IEC 61000-4-3

10 V/m

80 MHz – 2,5 GHz

10 V/m

d = 0,35

√

P 80 MHz - 800 MHz

d = 0,70

√

P 800 MHz – 2,5 GHz

ahol „P” az adó a gyártója által megadott

legnagyobb névleges kimeneti teljesítménye

Watt-ban (W) és „d” az ajánlott szeparációs

távolság méterben (m).

A helyhez kötött RF-adók elektromágneses

helyszín-felmérés szerinti térer

ő

sségének

a

minden frekvencia-tartományban a

megfelel

ő

ségi szintnél kisebbnek kell lennie.

b

A következ

ő

 jellel jelölt berendezések

közelében interferencia léphet fel:

1. MEGJEGYZÉS: 80 MHz-en és 800 MHz-en, az alkalmazható nagyobbik frekvencián.

2. MEGJEGYZÉS: Ezek az irányelvek nem minden helyzetben használhatók. Az elektromágneses hullámok

terjedését befolyásolja az építmények, tárgyak és emberek elnyel

ő

 és visszaver

ő

 hatása.

a

A helyhez rögzített adók (pl. mobiltelefon-bázisállomások, telefonok, hordozható rádiók, amat

ő

r rádióadók,

AM és FM rádió-m

ű

sorszórás és TV-m

ű

sorszórás) térerejét elméletileg nem lehet pontosan megmondani.

A helyhez rögzített RF-adók miatt az elektromágneses környezet felméréséhez meg kell fontolni az

elektromágneses terepfelmérés lehet

ő

ségét.  Ha a VPAP készülék használati helyén a mért térer

ő

sség túllépi

a vonatkozó fenti megfelel

ő

ségi szintet, akkor ellen

ő

rizni kell, hogy a VPAP készülék képes-e a normál

m

ű

ködésre.  Rendellenes m

ű

ködés esetén további intézkedésekre lehet szükség, pl. a VPAP készüléket át

kell helyezni vagy más irányba kell állítani.

b

 A 150 kHz - 80 MHz frekvencia-tartományban a térer

ő

sségnek 10 V/m-nél kisebbnek kell lennie.

248127 HU.fm  Page 151  Monday, August 14, 2006  11:37 AM

152

Ajánlott szeparációs távolság a mobil és hordozható RF-kommunikációs eszközök és a

VPAP között

A VPAP használata ellen

ő

rzött RF-zavarsugárzású környezetben ajánlott. A vásárló vagy a VPAP készülék

használója úgy el

ő

zheti meg az elektromágneses zavarást, ha betartja a készülék, valamint a hordozható

és mobil RF kommunikációs berendezések (adók) közötti alábbi (a kommunikációs berendezések

teljesítményének megfelel

ő

) minimális távolságot.

A szeparációs távolság az adó frekvenciájának függvényében

m

Az adó névleges

maximális kimeneti

teljesítménye

W

150 kHz - 80 MHz

d = 1,17

√

P

80 MHz - 800 MHz

d = 0,35

√

P

800 MHz – 2,5 GHz

d = 0,7

√

 P

0,01

0,17

0,04

0,07

0,1

0,37

0,11

0,22

1

1,17

0,35

0,7

10

3,69

1,11

2,21

100

11,70

3,50

7,0

A fent nem felsorolt névleges kimeneti teljesítmény

ű

 adók esetében az ajánlott „d” szeparációs távolságot

(m) az adó frekvenciájára vonatkozó egyenlettel lehet kiszámítani, ahol „P” az adó gyártó által megadott

maximális névleges kimen

ő

 teljesítménye Watt-ban (W).

1. MEGJEGYZÉS: 80 MHz-en és 800 MHz-en a nagyobbik frekvenciára érvényes szeparációs távolságot

kell alkalmazni.

2. MEGJEGYZÉS: Ezek az irányelvek nem minden helyzetben használhatók. Az elektromágneses

hullámok terjedését befolyásolja az építmények, tárgyak és emberek elnyel

ő

 és visszaver

ő

 hatása.

248127 HU.fm  Page 152  Monday, August 14, 2006  11:38 AM

153

Korlátozott garancia

M

AGYAR

Korlátozott garancia

A ResMed garantálja, hogy a ResMed rendszer anyag- és megmunkálási

hibától mentes az alább feltüntetett időtartamig az első vevő általi

beszerzéstől számítva. A garancia nem átruházható.

Megjegyzés:

Egyes típusok nem szerezhetők be minden régióban.

Ha a termék normál használat során meghibásodik, a ResMed vállaja a

hibás termék vagy bármely komponensének javítását vagy cseréjét (a

ResMed döntése alapján). A Korlátozott garancia nem vonatkozik az

alábbiakra:

a) bármilyen sérülés, mely a termék nem megfelelő használata,

megrongálása, módosítása vagy megváltoztatása miatt történik;

b) javítások, melyeket olyan szerviztársaság végzett, amelyet a ResMed

nem jogosított fel ilyen javítási munkálatokra;

c) cigaretta, pipa, szivar vagy egyéb füst miatti rongálódás vagy

szennyeződés;

d) az áramlásgenerátorba vagy a felületére folyó víz miatti sérülések.

A garancia érvényét veszti az eredeti beszerzés régióján kívül eladott vagy

továbbértékesített termékeknél. A meghibásodott termékekre vonatkozó

garanciális igények érvényesítése az első vevő által, a beszerzést helyén

történhet.

Ez a garancia helyébe lép minden más kifejezett vagy törvényi

szavatosságnak, beleértve az eladhatóságra és a célnak való megfelelésre

vonatkozó törvényi szavatosságot is.  Bizonyos régiók és országok nem

engedélyezik a szavatosság időtartamára vonatkozó korlátozásokat, ezeken

a helyeken a fenti korlátozások nem érvényesek.

A ResMed nem vállal felelősséget semmilyen véletlen vagy szándékos

sérülésért, mely a ResMed termékének eladása, telepítése vagy használata

miatt következik be. Bizonyos régiók és országok nem engedélyezik a

véletlen vagy szándékos sérülésekre vonatkozó korlátozásokat, ezeken a

helyeken a fenti korlátozások nem érvényesek. Ez a garancia speciális

jogokat biztosít, ezen felül lehetnek még egyéb jogai is, melyek régióról

régióra változnak.

A garanciális jogokra vonatkozó információkért vegye fel a kapcsolatot

ResMed kereskedőjével vagy egy ResMed irodával.

Termék

Garancia-

időszak

ResMed párásítók, ResControl™, ResLink™, ResTraxx™

1 év

ResMed áramlásgenerátorok

2 év

Kiegészítők, maszkrendszerek (maszk-váz, párna, fejpánt

és tömlők). Egyszer használatos eszközök kivételével.

90 nap

R001-307/2 05 06

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 153  Tuesday, August 8, 2006  8:21 PM

154

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_HU.book  Page 154  Tuesday, August 8, 2006  8:21 PM
