75

Czyszczenie i konserwacja

P

OLSKI

Serwis

Ten produkt (VPAP III/VPAP III ST) powinien zostać skontrolowane w

centrum serwisowym ResMed po 5 latach od daty produkcji. Do tego czasu

urządzenie powinno działać prawidłowo, pod warunkiem że będzie ono

użytkowane i konserwowane zgodnie z instrukcjami dostarczonymi przez

ResMed. Szczegółowy opis odpowiedniej gwarancji jest dostarczany wraz z

urządzeniem pierwszemu nabywcy. Oczywiście, tak jak w przypadku

wszystkich urządzeń elektrycznych, w przypadku wystąpienia jakichkolwiek

nieprawidłowości, urządzenie musi być sprawdzone w autoryzowanym

centrum serwisowym ResMed.

Jeśli stwierdzisz, że urządzenie nie działa prawidłowo, zob. „Usuwanie

usterek“ na str. 89.

!

OSTRZEŻENIE

Naprawy i konserwacje muszą być wykonywane tylko przez

autoryzowanego pracownika serwisu. Nigdy nie próbuj sam

przeprowadzać konserwacji lub napraw generatora przepływu.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 75  Tuesday, August 8, 2006  8:16 PM

76

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 76  Tuesday, August 8, 2006  8:16 PM

77

Jak korzystać z menu VPAP

P

OLSKI

Jak korzystać z menu VPAP

Funkcje urządzenia VPAP są pogrupowane w kilku menu i submenu. Menu

i submenu, wyświetlane na wyświetlaczu LCD, służą do przeglądania i

zmiany ustawień poszczególnych funkcji urządzenia. Dostęp do menu jest

możliwy zarówno w trybie oczekiwania jak i w trybie pracy (terapii)

urządzenia VPAP.

Lekarz ustawia menu albo na widok standardowy, albo szczegółowy. Opis

tych menu przedstawiono poniżej.

Po włączeniu urządzenia VPAP, na wyświetlaczu LCD pojawia się ekran

powitalny. Po automatycznym przetestowaniu urządzenia, pojawia się ekran

VPAP (lub Ramp).

Ekran Ramp

Jeśli lekarz ustawił maksymalną wartość czasu funkcji Ramp, po ekranie

powitania (Welcome), wyświetla się ekran Ramp. Na ekranie Ramp można

od razu ustawić czas ramp. Czas ramp jest to czas, w którym ciśnienie

osiąga wartość zaleconą do terapii. Zob. „Czas Ramp“ na str. 70.

Czas ramp można zmieniać w odstępach 5-cio minutowych (od OFF do

maksymalnego czasu ramp, ustawionego przez lekarza), za pomocą

przycisku

W górę/W dół

.

Jak korzystać z menu standardowego

W menu standardowym można przeglądać dane odnośnie czasu

użytkowania urządzenia oraz bieżącą wersję oprogramowania VPAP. Ekran

(czasu) użytkowania wyświetla całkowitą liczbę godzin użytkowania

urządzenia. Ekran ten wyświetla również liczbę wykorzystanych dni

użytkowania VPAP.

Rys. 1. przedstawia funkcje standardowego menu VPAP.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 77  Tuesday, August 8, 2006  8:16 PM

78

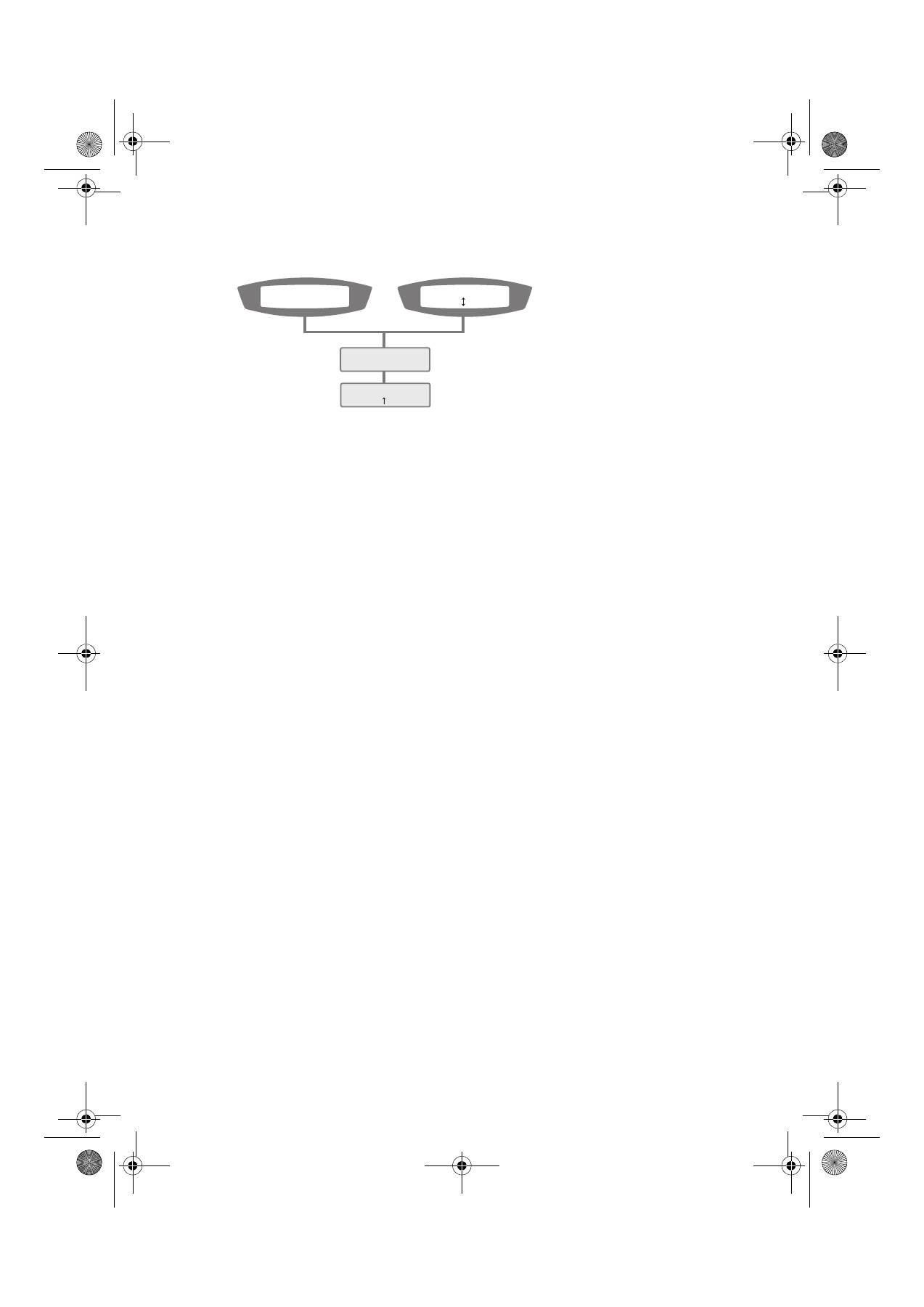

Rys. 1: Funkcje standardowego menu VPAP

•

Aby wejść do menu VPAP:

Naciśnij

Lewy

 przycisk (menu), gdy wyświetlany jest ekran VPAP (lub

Ramp).

•

Aby przewinąć pozycje w menu:

Naciśnij przycisk

W górę/W dół

•

Aby wyjść z menu:

Naciśnij

Prawy

 przycisk (exit/wyjście)

Jak korzystać z Menu szczegółowego

(jeśli zostało wprowadzone przez lekarza)

W menu szczegółowym można przeglądać i zmieniać ustawienia takie jak:

rodzaj maski, długość rury i zastosowany nawilżacz. Znajduje się tu również

numer seri i aktualna wersja oprogramowania urządzenia VPAP.

Rys. 2 przedstawia funkcje szczegółowego menu urządzenia VPAP.

SW:

SX3650201

          exit

RAMP: 20min

menu

RESMED VPAP III

menu

00000/00000days

USED:

00000hrs

OFF, 5, 10, 15, 20, 25,

30, 35, 40, 45 min

Widok

Widok

Ekran VPAP

Ekran Ramp

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 78  Tuesday, August 8, 2006  8:16 PM

79

Jak korzystać z menu VPAP

P

OLSKI

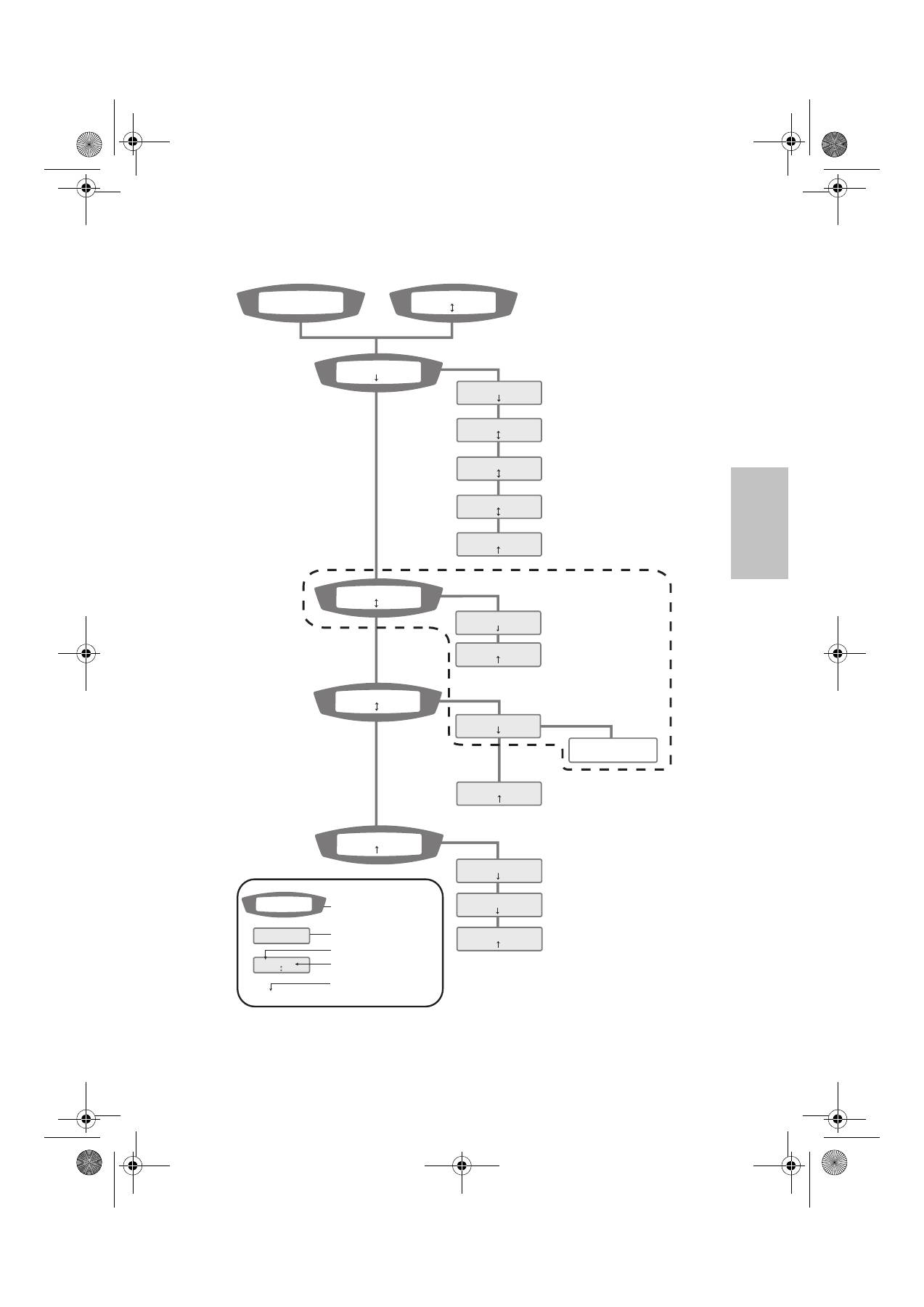

Rys. 2: VPAP Menu szczegółowe (jeśli zostało wprowadzone przez lekarza)

SETTINGS

OPTIONS

enter                  exit

enter                  exit

SERVICING

enter                  exit

456789                 exit

SN:123456789123

MASK: ULTRA

change              exit

TUBE LENGTH: 2M

change              exit

TUBE LENGTH: 2m

HUMID: NONE

change              exit

SMARTSTART: OFF

change              exit

MASK ALARM: OFF

change              exit

SW:

SX3650201

          exit

PCB: NONE

        exit

RAMP: 20min

menu

RESMED VPAP III

menu

LANGUAGE:ENGLISH

change              exit

SMART DATA

RESULTS

enter                  exit

enter                 exit

MASK FIT:

∗∗∗ − −

good                     exit

USAGE: 4.34hrs

exit

AUTO APPEAR: OFF

change

            exit

MIRAGE, MIR FULL,

STANDARD,

ULTRA

OFF, 5, 10, 15,

20

, 25,

30, 35, 40, 45 min

2m

, 3m

NONE (BEZ),

PASSOVER, HUMIDAIRE

.

Przy zastosowaniu HumidAire 2i,

powyższa opcja nie pojawia się

i wyświetla się H2i

ON,

OFF

ON, OFF

ENGLISH

, GERMAN, FRENCH,

ITALIAN, SPANISH, PORTUGUESE,

SWEDISH, DUTCH

Widok

Widok

Widok

change              exit

MASK: MIRAGE

przedstawia pozycje menu

przedstawia pozycje submenu

funkcja

opcja ustawienia

2m

, 3m

tekst wytłuszczony wskazuje

na ustawienie domyślne

Ekran VPAP

Ekran Ramp

Te menu pokazują się na

wyświetlaczu tylko wówczas,

gdy przynajmniej jedna opcja

Smart Data została

uruchomiona przez lekarza

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 79  Tuesday, August 8, 2006  8:16 PM

80

•

Aby wejść do menu VPAP:

Naciśnij

Lewy

 przycisk (menu), gdy wyświetlany jest ekranVPAP

(lub Ramp).

•

Aby przewinąć funkcje menu lub submenu:

Naciśnij przycisk

W górę/W dół

•

Aby wejść do submenu:

Wciśnij

Lewy

 przycisk (enter).

•

Aby zmienić opcję ustawienia funkcji:

1. Wciśnij

Lewy

 przycisk (change/zmień).

2. Wciskaj przycisk

W górę/W dół

, aż do pojawienia się żądanej opcji

ustawienia.

3. Aby wybrać daną opcję ustawienia, wciśnij

Lewy przycisk

 (apply/

zastosuj).

•

Aby wyjść bez zmiany opcji:

Wciśnij

Prawy

 przycisk (cancel/anuluj)

•

Aby wyjść z menu lub submenu:

Naciśnij

Prawy

 przycisk (exit/wyjście)

Uwaga:

Do ekranu VPAP (lub Ramp) można powrócić w dowolnym

momencie, wciskając prawy przycisk przez co najmniej 3 sekundy.

Funkcje menu (tylko menu szczegółowe)

Funkcje menu VPAP, ich opis oraz dostępne opcje ustawień przedstawiono

w tabelach 2–6. Aby wejść do tych funkcji, zob. „Jak korzystać z Menu

szczegółowego (jeśli zostało wprowadzone przez lekarza)“ na str. 78.

Menu ustawień

W Settings Menu/Menu ustawień można przeglądać i zmieniać pewne

parametry pracy urządzenia VPAP.

Tabela 2: Funkcje menu ustawień

Funkcja

Domyślne

Opis funkcji

Opcje ustawień

Mask/Maska

ULTRA

Wybierz swój rodzaj maski.

Szczegółowy opis,

zob. „Ustawienia dla

różnych rodzajów

masek“ na str. 82.

Tube Length/

Długość rury

2m

Wybiera długość rury dostarczającej

powietrze łaczącej maskę z VPAP.

2m / 3m

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 80  Tuesday, August 8, 2006  8:16 PM

81

Jak korzystać z menu VPAP

P

OLSKI

SmartStart

™

Urządzenie VPAP posiada funkcję tzw. SmartStart, która może być

uaktywniona przez lekarza. Po uaktywnieniu funkcji SmartStart, urządzenie

VPAP włącza się automatycznie, gdy zaczynasz oddychać w masce i

wyłącza, po zdjęciu maski. Oznacza to, że nie musisz włączać

Dużego

przycisku, aby rozpocząć lub zakończyć terapię.

Uwaga:

Po wybraniu opcji maski “ Mir Full”, funkcja SmartStop wyłącza się

automatycznie. Ze względów bezpieczeństwa, funkcja SmartStart nie działa

przy stosowaniu Maski pełnotwarzowej Ultra Mirage.

Po ustawieniu alarmu maski na ON, funkcja SmartStart/Stop przestawia się

automatycznie na OFF. Funkcji SmartStop nie można używać z funkcją

alarmu maski, ponieważ w momencie wystąpienia dużego przecieku,

funkcja SmartStop zatrzymuje proces terapii przed uruchomieniem sygnału

alarmu maski.

Humidifier/

Nawilżacz

NONE/BEZ

Wybiera rodzaj nawilżacza do

stosowania z urządzeniem VPAP.

NONE/BEZ

NAWILŻACZA,

PASSOVER,

HUMIDAIRE

Przy zastosowaniu

HumidAire 2i,

powyższe obcje nie

pojawiają się i

wyświetla się H2i.

SmartStart

™

OFF

Włącza lub wyłącza funkcję

SmartStart.

Zob. „SmartStart

™

“ na str. 81.

ON/OFF

 Mask Alarm/

Alarm - maska

ON

(VPAP III ST)

;

OFF

(VPAP III)

Włącza lub wyłącza sygnał alarmu

maski.

Po uruchomieniu, funkcja alarm

maski ostrzega o wykryciu dużego

przecieku maski. Włącza się sygnał

dźwiękowy i na wyświetlaczu LCD

pojawia się informacja o dużym

przecieku maski.

ON/OFF

Funkcja

Domyślne

Opis funkcji

Opcje ustawień

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 81  Tuesday, August 8, 2006  8:16 PM

82

Ustawienia dla różnych rodzajów masek

Poniższa tabela przedstawia ustawienia, które należy wybrać dla każdego

rodzaju maski.

Tabela 3: Ustawienia dla różnych rodzajów masek

Menu wyników

Uwaga:

To menu pojawiają się tylko wtedy, gdy przynajmniej jedna opcja

Smart Data

™

 została włączona przez lekarza. Szczegółowy opis, zob.

dziennik Smart Data VPAP III.

Tabela 4: Menu wyników

Ustawienia

Mask/Maska

MIRAGE

Maska nosowa Mirage

ULTRA

Maska nosowa Ultra Mirage

STANDARD

Maska nosowa Mirage Activa

Maska nosowa Mirage Vista

Modułowa maska nosowa

MIR FULL

Maska pełnotwarzowa Mirage

Maska pełnotwarzowa Mirage Seria 2

Maska pełnotwarzowa Ultra Mirage

Funkcja

Opis funkcji

Opcje ustawień

Mask Fit/

Dopasowanie

maski

(Smart Data)

Wyświetla ilość gwiazdek oceniających

przeciek maski z poprzedniej sesji

terapeutycznej.

Opis oceny dopasowania maski, zob.

Tabela 11, na str. 15

View only/Widok

Usage/

Używanie

(Smart Data)

Wyświetla godziny użytkowania urządzenia

z poprzedniej sesji terapeutycznej.

Opis oceny dopasowania maski, zob.

Tabela 1, na str. 15.

View only/Widok

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 82  Tuesday, August 8, 2006  8:16 PM

83

Jak korzystać z menu VPAP

P

OLSKI

Menu opcji

Tabela 5: Menu opcji

Menu serwisowania

Tabela 6: Menu serwisowania

* Ta pozycja pojawia się również w menu standardowym.

Funkcja

Domyślne

Opis funkcji

Opcje ustawień

Smart Data –

Auto Appear

OFF

Menu Smart Data wyświetla się

tylko wówczas, gdy przynajmniej

jedna opcja została ustawiona na

ON przez lekarza.

Jeśli funkcja Auto Appear została

ustawiona na ON, ekrany

Smart Data wyświetlają się po

włączeniu urządzenia do sieci.

Jeśli funkcja Auto Appear jest

ustawiona na OFF, funkcja

Smart Data jest wyświetlana

tylko w menu Results/Wyników.

ON/OFF

Language/

Język

English/

angielski

Wybiera język, w którym

urządzenie VPAP wyświetla

wszystkie informacje. Angielski

jest językiem domyślnym.

Angielski, niemiecki,

francuski, włoski,

hiszpański,

portugalski, szwecki,

duński.

Funkcja

Opis funkcji

Opcje ustawień

Serial Number/

Numer serii (SN)

Wyświetla numer serii urządzenia

VPAP.

View only/Widok

Printed Circuit

Board/Płytka

obwodów

drukowanych (PCB)

Wyświetla numer płytki obwodów

drukowanych.

View only/Widok

Software/

Oprogramowanie

*

Wyświetla aktualną wersję

oprogramowania zainstalowaną w

urządzeniu VPAP.

View only/Widok

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 83  Tuesday, August 8, 2006  8:16 PM

84

Ekrany terapii

Po rozpoczęciu terapii, mogą być wyświetlane następujące ekrany terapii.

Aby zmienić wyświetlane ekrany, wciśnij przycisk

Up/Down / W górę/W dół

.

Rys. 3: Ekran terapii 1

Rys. 4: Ekran terapii 2

Rys. 5: Ekran terapii 3

Ekrany terapii pokazują następujące informacje:

Tryb terapii:

 Tryb terapii ustawiony przez lekarza. Możliwe opcje: CPAP,

Spontaneous/Spontaniczna, Spontaneous/Timed/Spontaniczna/Czasowa

(VPAP III ST) i Timed/Czasowa (VPAP III ST).

Wskaźnik (ramp) stopniowego narastania ciśnienia:

 Pojawia się, gdy

urządzenie VPAP jest w trybie ramp. Znika gdy czas ramp minął.

Ustawianie ciśnienia (ciśnień):

 W trybie CPAP, wyświetla się ustawienie

ciśnienia terapii (jednostki: centymetry słupa wody). W innych trybach,

wyświetla się ciśnienie wdechu i wydechu (jednostki: centymetry słupa

wody).

Wskaźnik uruchomienia:

Jak urządzenie VPAP zmienia ciśnienie podczas

wdechu pacjenta. “S” (Spontaneous/Spontaniczna) wskazuje zmianę

wywoływaną przez pacjenta, a “T” (Timed/Czasowa) wskazuje zmianę

wywoływaną przez urządzenie.

S:RAMP       8.0–16.6

S>>>>>                exit

Tryb terapii

Wskaźnik

Graficzne oznaczenie

Ustawianie ciśnienia (ciśnień)

}

}

Wskaźnik (ramp) stopniowego

narastania ciśnienia

uruchomienia

 wartości ciśnienia

LK: 24L/min    RR: 12

MV: 12.0       VT:1000

Częstość oddychania

Objętość oddechowa

Przeciek

Wentylacja

minutowa

S

∗

∗

C TiMx

2.0

Ti   1.5s

1:2.5

Ustawiony Max IPAP

Zmierzony stosunek I:E

Zmierzony

czas wdechu

Wskaźnik

Wskaźnik cyklu

(TiMn / C / TiMx)

uruchomienia

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 84  Tuesday, August 8, 2006  8:16 PM

85

Jak korzystać z menu VPAP

P

OLSKI

Graficzne oznaczenie wartości ciśnienia:

 Graficzne przedstawienie zmian

ciśnienia.

Przeciek:

Bierzący przeciek maski (jednostki: litry na minutę).

Częstość oddychania:

 Liczba oddechów na minutę.

Wentylacja minutowa:

Objętość wdychanego powietrza na minutę

(jednostki: litry na minutę). Jest to iloczyn częstości oddechów i objętości

oddechowej.

Objętość oddechowa:

Objętość powietrza wdychanego podczas jednego

oddechu (jednostki: mililitry na oddech).

Wskaźnik cyklu

: Jak urządzenie VPAP zmienia ciśnienie podczas wydechu.

„C“ wskazuje zmianę cyklu pacjenta; „TiMn“ i „TiMx“ wskazuje zmianę cyklu

urządzenia.

Zmierzony czas wdechu

: Średni czas wdechu zmierzony przez urządzenie

VPAP.

Wprowadzona maksymalna wartość IPAP:

 Maksymalna wartość czasu

wdechu wprowadzone przez lekarza.

Zmierzony stosunek I:E

: Stosunek wdechu do wydechu zmierzony przez

VPAP.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 85  Tuesday, August 8, 2006  8:16 PM

86

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 86  Tuesday, August 8, 2006  8:16 PM

87

Wskazówki

P

OLSKI

Wskazówki

Rozpoczynanie użytkowania

Przecieki przez usta

Podczas stosowania maski nosowej, staraj się zamykać usta podczas

terapii. Przecieki powietrza przez usta obniżają również skuteczność terapii.

W przypadku przecieków przez usta, pomocnym może być zastosowanie

maski pełnotwarzowej lub paska podtrzymującego podbródek. Odnośnie

szczegółów, pytaj swojego lekarza lub dostawcę wyposażenia.

Dopasowanie maski

Generator przepływu zapewnia najbardziej skuteczną terapię, gdy maska

jest dobrze i wygodnie dopasowana. Ponieważ przecieki mogą obniżać

skuteczność terapii, wyeliminowanie przecieków jest bardzo istotne.

Jeśli masz problemy z dopasowaniem maski, skontaktuj się z terapeutą snu

lub dostawcą wyposażenia. Rozwiązaniem Twoich problemów może być

zmiana rozmiaru lub rodzaju maski.

Podczas dopasowywania maski, możesz również skorzystać z funkcji

dopasowywania maski. Zob. „Stosowanie funkcji dopasowywania maski“ na

str. 70.

Przed założeniem maski, umyj twarz, aby nie była tłusta. Ułatwia to lepsze

dopasowanie maski i przedłuża trwałości poduszki maski.

Podrażnienie nosa

Suchość

Możesz odczuwać suchość w nosie, ustach lub/i gardle podczas terapii,

zwłaszcza w zimie. W wielu przypadkach rozwiązaniem może być

zastosowanie nawilżacza. Poradź się swojego lekarza prowadzącego.

Katar lub zatykanie nosa

W ciągu kilku pierwszych tygodni terapii możesz kichać i/lub mieć katar lub

odczuwać zatykanie nosa. W wielu przypadkach, podrażnienia nosa

ustępują po zastosowaniu nawilżacza. Poradź się swojego lekarza

prowadzącego.

Podróżowanie z urządzeniem VPAP

Użytkowanie w różnych krajach

Generator przepływu VPAP jest wyposażony w wewnętrzny zasilacz, który

umożliwia używanie go w różnych krajach. Może być zasilany napięciem

100–240V i 50–60Hz. Nie ma potrzeby wprowadzania żadnych modyfikacji,

jedynie zastosowanie adaptera do gniazdka zasilania, może być potrzebne.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 87  Tuesday, August 8, 2006  8:16 PM

88

Stosowanie baterii i przetwornika

Urządzenie VPAP, po podłączeniu przetwornika, może być zasilane baterią.

Zaleca się stosowanie baterii12V lub 24V tzw. deep-cycle i przetwornika ze

znakiem CE lub UL o minimalnym zakresie ciągłej mocy wyjściowej 200W.

Uwaga

:  Do urządzenia VPAP z nawilżaczem HumidAire 2i, należy

stosować przetwornik prądu sinusoidalnego, a

nie

 przetwornika

modyfikującego prąd sinusoidalny.

Szczególowy opis stosowania i pojemności baterii, zob. wskazówki odnośnie

zasilania urządzenia VPAP III bateriami.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 88  Tuesday, August 8, 2006  8:16 PM

89

Usuwanie usterek

P

OLSKI

Usuwanie usterek

W przypadku wystąpienia problemu, skorzystaj z poniższych wskazówek.

Jeśli nie możesz samodzielnie rozwiązać problemu, skontaktuj się z

dostawcą urządzenia lub firmą ResMed. Nie próbuj otwierać urządzenia.

Problem

Możliwa przyczyna

Rozwiązanie

Brak wyświetlania.

Urządzenie nie podłączone

do zasilania lub nie

włączony przełącznik

zasilania z tyłu urządzenia.

Sprawdź, czy przewód

zasilania został podłączony

i czy przełącznik zasilania z

tyłu urządzenia jest

ustawiony w położeniu ON.

Niedostateczna ilość

powietrza dostarczana

z urządzenia VPAP.

Funkcja Ramp Time/Czas

Ramp jest właśnie

używana.

Zanieczyszczony filtr

powietrza.

Poczekaj, aż ciśnienie

osiągnie odpowiednią

wartość.

Wymień filtr powietrza.

Rura dostarczająca

powietrze jest załamana lub

przedziurawiona.

Wyprostuj lub wymień rurę.

Rura dostarczająca

powietrze została

podłączona nieprawidłowo.

Sprawdź rurę dostarczającą

powietrze.

Nieprawidło założona

maska i paski mocujące.

Popraw położenie maski i

pasków mocujących.

Zatyczka(-i) niezałożona(-e)

na port(-y) maski.

Wymień zatyczkę(-i).

Być może nastąpiła zmiana

wymaganego ciśnienia

terapii.

Poproś lekarza o

ustawienie ciśnienia.

Urządzenie VPAP nie

włącza się, gdy

zaczynasz oddychać w

masce.

Przewód zasilania nie

podłączony prawidłowo.

Możliwe, że uszkodzone

jest gniazdko zasilania.

Podłącz prawidłowo

obydwie wtyczki przewodu

zasilania.

Wypróbuj inne gniazdko.

Urządzenie

 VPAP

nie

zostało włączone.

Ustaw przełącznik zasilania

z tyłu urządzenia VPAP w

położenie ON.

Funkcja SmartStart

niewłączona.

Włącz funkcję SmartStart.

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 89  Tuesday, August 8, 2006  8:16 PM

90

Mask Alarm/Alarm-maska

został uruchomiony; funkcja

SmartStart została

automatycznie wyłączona.

Wyłącz Mask Alarm/ Alarm-

maska, aby uruchomić

funkcję SmartStart.

Oddech nie jest

dostatecznie głęboki do

uruchomienia funkcji

SmartStart.

Weź głęboki oddech i

wydychaj powietrze w

masce.

Zbyt duży przeciek.

Popraw położenie maski i

pasków mocujących.

Sprawdź, czy zatyczki

znajdują się na portach

maski. Włóż zatyczki.

Rura dostarczająca

powietrze została

podłączona nieprawidłowo.

Połącz mocno oba końce.

Rura dostarczająca

powietrze załamana lub

przedziurawiona. Wyprostuj

lub wymień.

Urządzenie VPAP nie

wyłącza się po zdjęciu

maski.

Wyłączona funkcja

SmartStart/Stop.

Zastosuj maskę

pełnotwarzową Ultra

Mirage.

Włącz funkcję SmartStart/

Stop.

Funkcja SmartStop nie

działa podczas stosowania

maski pełnotwarzowej.

Funkcja SmartStart jest

włączona, ale

generator przepływu

nie wyłącza się

automatycznie po

zdjęciu maski.

Zastosowano

niekompatybilny nawilżacz

lub system maski.

Używaj tylko urządzeń

zalecanych i dostarczanych

przez ResMed.

Problem

Możliwa przyczyna

Rozwiązanie

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 90  Tuesday, August 8, 2006  8:16 PM

91

Usuwanie usterek

P

OLSKI

Wyświetlenie informacji

o błędzie:

Check tube!!

Key if done

(Sprawdź rurę!!

Po wykonaniu,

naciśnij

przycisk)

Rura dostarczająca

powietrze jest poluzowana.

Sprawdź, czy rura

dostarczająca powietrze

jest właściwie podłączona

do maski i wylot powietrza

w przedniej części

urządzenia VPAP.

Aby skasować informację o

błędzie, wciśnij dowolny

przycisk na klawiaturze

VPAP.

Wyświetla informację o

błędzie:

SYSTEM ERROR

Call service!

(BŁĄD SYSTEMU

Skontaktuj się z

serwisem!)

Uszkodzenie części

urządzenia.

Oddaj urządzenie VPAP do

serwisu.

Nadmierny szum

silnika.

Uszkodzenie części

urządzenia.

Oddaj urządzenie do

serwisu.

Wyświetlenie informacji

o błędzie:

High leak

in last session/

(Duży przeciek

podczas ostatniej

sesji.)

Wyjątkowo duże przecieki

ostatniej nocy.

Sprawdź, czy rura

dostarczająca powietrze

jest połączona prawidłowo i

czy nie ma zbyt dużych

przecieków maski.

Podczas dopasowywania

maski, zastosuj funkcję

dopasowywania maski.

Jeśli ta informacja pojawi

się ponownie, skontaktuj się

z lekarzem.

Problem

Możliwa przyczyna

Rozwiązanie

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 91  Thursday, August 10, 2006  4:04 PM

92

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 92  Tuesday, August 8, 2006  8:16 PM

93

Specyfikacje systemu

P

O

L

SKI

Specyfikacje systemu

Charakterystyka dynamiki ci

ś

nienia

IPAP: 2 cm H

2

O do 25 cm H

2

O (zmierzone na ko

ń

cu standardowej 2m rury

dostarczaj

ą

cej powietrze)

EPAP: 2 cm H

2

O do 25 cm H

2

O (zmierzone na ko

ń

cu standardowej 2m rury

dostarczaj

ą

cej powietrze)

CPAP: 4 do 20 cm H

2

O (zmierzone na ko

ń

cu standardowej 2m rury

dostarczaj

ą

cej powietrze)

Maksymalny pojedy

ń

czy skok ci

ś

nienia:

 40 cm H

2

O

Maksymalny przep

ł

yw (tryb CPAP, zmierzony na ko

ń

cu standardowej

2m rury dostarczaj

ą

cej powietrze)

Poziom ci

ś

nienia d

ź

wi

ę

ku

<30 dB (testowany zgodnie z wymaganiami

ISO 17510-1:2002)

Wymiary (Wys. x Szer. x G

łę

b.)

270 mm x 230 mm x 141 mm

Waga:

2,3 kg

Wylot powietrza:

 Z

łą

czka sto

ż

kowa 22mm, zgodna z EN 1281-1:1997

Anaesthetic & Respiratory Equipment - Conical Connectors

Pomiary ci

ś

nienia:

Wewn

ę

trzny przetwornik ci

ś

nienia

Pomiar przep

ł

ywu:

 Wewn

ę

trzny przetwornik przep

ł

ywu

Zasilanie:

 Zakres wej

ś

cia 100–240V, 50–60Hz, 40VA (typowy pobór mocy),

< 100VA (maksymalny pobór mocy)

Konstrukcja obudowy:

Niepalne tworzywo termoplastyczne

Warunki otoczenia

Temperatura pracy: +5° C to +40° C

Wilgotno

ść

 pracy: 10%–95% bez kondensacji pary wodnej

Temperatura przechowywania i transportu: -20° C to +60° C

Wilgotno

ść

 przechowywania i transportu:  10–95% bez kondensacji pary

wodnej

Zgodno

ść

 elektromagnetyczna

Produkt spe

ł

nia wszystkie wymogi normy IEC60601-1-2 dotycz

ą

ce urz

ą

dze

ń

domowych handlowych i przemys

ł

u lekkiego w zakresie zgodno

ś

ci

elektromagnetycznej (EMC). Szczegó

ł

owy opis, zob. „Wskazówki i

deklaracja producenta – Emisje elektromagnetyczne i odporno

ść

“ na str. 97.

Ci

ś

nienie

(cm H

2

O)

Przep

ł

yw

(l/min)

10

200

15

170

20

150

248127_(E)_PL.fm  Page 93  Monday, August 14, 2006  11:33 AM

94

Filtr powietrza:

Filtr dwuwarstwowy: proszkowy, włókninowy (poliestrowy)

Rura dostarczająca powietrze:

Elastyczny plastik, o długość 2 m lub 3m

IEC 60601-1 Klasyfikacje

Klasa II (podwójna izolacja)

Type CF

Tabela 7: Wyświetlane wartości

*

Wyniki mogą być niedokładne z powodu przecieków.

** Wyświetlane wartości są wartościami przybliżonymi. Są one wyświetlane tylko dla orientacji.

Wartość

Zakres

Dokładność

Rozdzielczość

Czujnik ciśnienia na wyjściu powietrza

Ciśnienie

-5 do 30 cm H

2

O

± 0,5 cm H

2

O 0,1

cm

H

2

O

Czujnik przepływu w generatorze przepływu*

Przeciek

0–120 l/min

       **

1 l/min

Objętość

oddechowa

100–3000 ml

       **

1 ml

Częstość

oddychania

6–60 BPM

± 0,5 BPM

0,1 BPM

Wentylacja

minutowa

0,6–60 l/min

       **

0,25 l/min

248169r1 VPAP III ST 05 Upgrade User Manual ROW Group 3_PL.book  Page 94  Tuesday, August 8, 2006  8:16 PM
