161

Não colocar o aparelho em funcio-

namento se:

- Estiver danificado ou não vedar.

- os cabos (não apenas o cabo de alimentação) estiverem

danificados.

• Cuidado ao encher um banho quente.

Em caso de temperaturas de fun-

cionamento elevadas, a temperatu-

ra das peças da caixa, superfícies e

tubos pode exceder os 70 °C.

Perigo devido a contacto com uni-

dades  térmicas.  A  temperatura  da

unidade térmica pode ser muito alta.

• Após uma falha de corrente durante o funcionamento,

o aparelho pode arrancar automaticamente (dependen-

do do tipo de funcionamento).

• Transportar cuidadosamente o aparelho.

• Não  transportar  ou  esvaziar  o  banho  enquanto  ainda

estiver quente. Caso contrário, são possíveis acidentes,

especialmente queimaduras.

Líquidos

Utilizar apenas líquidos que cumpram

os requisitos de segurança, de prote-

ção de saúde e de compatibilidade

de  aparelhos.  Ter  sempre  em  atenção  queimaduras  quí

-

micas provocadas pelo líquido do banho utilizado. Ter em

atenção todas as instruções de segurança para os líquidos.

• Dependendo  do  líquido  do  banho  utilizado  e  tipo  de

funcionamento podem ser formados vapores tóxicos e

inflamáveis. Assegurar exaustão adequada.

• Não utilize líquidos, nos quais podem originar reações

perigosas durante a preparação.

• Utilizar apenas líquido para banho recomendado. Utili

-

zar apenas líquido sem ácidos e não corrosivos.

Utilizar e aquecer apenas líquidos

cujo  ponto  inflamável  é  superior

ao limite da temperatura de segu-

rança definida. O limite da temperatura de segurança

deve ser definido pelo menos 25 ºC abaixo do ponto

inflamável do líquido utilizado. Verificar regularmente o

modo de funcionamento do limitador da temperatura

de segurança.

Nunca utilizar o aparelho sem uma

quantidade suficiente de líquido

de transferência de calor! Por este

motivo, assegure-se de que são cumpridas as distâncias

mínimas e profundidades de imersão relativamente ao

líquido. Verificar regularmente a deteção do nível de lí-

quido (consulte capítulo “

Encher e esvaziar

“).

• O monitoramento contínuo do banho e do nível do líquido

do banho é necessário, especialmente em caso de eleva

-

das temperaturas.

• Para assegurar uma estabilidade de temperatura ótima, a

viscosidade dos líquidos deve ser 50 mm²/s ou inferior em

caso de temperatura de serviço mais baixa. Deste modo,

uma boa mistura de líquidos é garantida e o calor da bom

-

ba é reduzido a um mínimo.

Quando é utilizada água em tem

-

peraturas mais elevadas, origina

uma grande perda de líquido devi-

do à condensação do vapor.

• Não deve ser utilizada água canalizada não tratada. Re

-

comenda-se a utilização de água destilada ou água ul-

tra pura (permutador de iões) e a adição de 0,1 g Soda

(Carbonato de sódio Na

2

CO

3

) / litro, para diminuir as

propriedades corrosivas.

Na sequência da serpentina de refri-

geração existe o perigo de inflama-

ção devido a vapor ou água quente.

Não operar a serpentina de refrige-

ração com água em caso de tem-

peraturas de banho > 95°C.

Em caso de temperaturas de ba-

nho > 60°C certifique-se de que o

fluxo através da serpentina de refri

-

geração é suficiente.

Não utilizar os seguintes líquidos:

- Água canalizada não tratada

- Concentração de ácidos ou lixívias

- Soluções com halogenetos: Cloretos, fluoretos, bro-

metos, iodetos ou enxofre de branqueamento

- Branqueador (hipoclorito de sódio)

- Soluções com cromatos ou sais de crómio

- Glicerina

- Água com ferro.

Quando  água  é  substituída  como

líquido do banho por um líquido de

transferência de calor para tempera-

turas acima dos 100 ºC, a restante água deve ser retirada

de todo o sistema (incluindo tubos e aparelhos externos).

Para isso abrir também os bujões e os tampões da porca

de capa das saídas e entradas da bomba e ventilar com

ar comprimido através de todas as saídas e entradas da

bomba! Tenha em atenção o perigo de inflamação devido

a superaquecimento!

PERIGO

PERIGO

PERIGO

PERIGO

PERIGO

CUIDADO

PERIGO

ATENÇÃO

CUIDADO

CUIDADO

PERIGO

ATENÇÃO

162

Battery Pack RB 1 para Wireless Controller

Se o

Battery Pack RB 1

 (bateria)

se descarregar por completo du-

rante o funcionamento, o aparelho

continuará a operar de acordo com os valores ajustados

para o “

Time Out

”, “

Safe Speed

” e o “

Safe Tempe-

rature

” ou desliga-se permanentemente. Se o aparelho

estiver ajustado de modo a que deva continuar a fun-

cionar em caso de baterias descarregadas do

Wi

reless

Co

ntroller (

WiCo

), a estação pode ser desligada apenas

através  do  botão  “

safe STOP (C)

”, “

Botão LIGADO/

DESLIGADO (A)

” ou do “

Interruptor de alimenta-

ção (2)

”!

Tenha em atenção as instru-

ções de segurança seguintes

para o manuseamento com

Battery Pack RB 1 (bateria):

• Guarde o Battery Pack sempre fora do alcance de crianças.

• Guarde o Battery Pack num local fresco e seco.

• Nunca deite o Battery Pack para o fogo e não exponha-o

a raios solares diretos ou calor superior a 60 °C. Deste

modo, o Battery Pack é destruído e deixa de ser aprovei

-

tável. Temperaturas superiores a 100 °C podem causar

uma explosão

• Nunca deite o Battery Pack para a água ou exponha à

humidade. Água pode provocar curto-circuito e, como

consequência, uma explosão.

• Não deformar, esmagar ou danificar de qualquer outro

modo o Battery Pack. Estas ações podem originar vaza-

mentos do líquido da bateria/ou uma explosão.

• Mantenha o Battery Pack não utilizado afastado de cli

-

pes, moedas, chaves, pregos, parafusos ou outros ob-

jetos metálicos pequenos, que possam causar ligações

em ponte dos contactos. Um curto-circuito pode causar

uma explosão.

• A explosão de um Battery Packs pode libertar líquido da

bateria e provocar um incêndio.

• O Battery Pack de polímero de lítio apenas deve ser utili

-

zado e carregado nos produtos

IKA

®

 previstos para esse

efeito.

• Ao inserir o Battery Pack tenha em atenção que a inser

-

ção é efetuada de forma simples e sem resistência. Não

aplique força excessiva.

• Coloque o Battery Pack num saco plástico fechado em

caso de remoção prolongada, para evitar curtos-circui-

tos devido a humidade ou contactos metálicos.

• O âmbito de temperatura de funcionamento do Battery

Pack encontra-se entre 0 °C e + 45 °C. Por este motivo,

tenha em atenção de que o Battery Pack não apresenta

a capacidade total em temperaturas abaixo de 20 °C.

• Utilize no aparelho apenas tipos de baterias recarregá

-

veis recomendadas nos dados técnicos!

Não recarregue baterias com fugas, deformadas, de

cor alterada ou danificadas de outro modo.

Indicações de eliminação:

• Na eliminação do Battery Pack

IKA

®

 cole os contactos

com fita-cola, para evitar curtos-circuitos devido a hu-

midade e contactos metálicos. Um curto-circuito pode

causar uma explosão.

•  Não  deite  o  Battery  Pack  utilizado  no  lixo  doméstico,

mas elimine-o corretamente de acordo com as disposi-

ções legais.

Na qualidade de consumidores finais são legal-

mente responsáveis pela entrega de todas pilhas

e baterias utilizadas; é proibida uma eliminação no lixo

doméstico!  Pilhas/baterias  que  contenham  substâncias

perigosas estão identificados com o símbolo ao lado,

que alerta para a proibição da eliminação no lixo do-

méstico.

• As suas pilhas/baterias utilizadas podem ser entregues

gratuitamente num local de recolha da sua localidade

ou em qualquer local onde são vendidas pilhas/baterias.

Deste modo, cumpre as responsabilidades legais e con-

tribui para a proteção ambiental.

• A eliminação de baterias deve estar em conformidade

com as normas específicas do país e locais.

ATENÇÃO

CUIDADO

163

Desembalar

•

Desembalar

-

Desembale o dispositivo com cuidado

-

Em caso de danos registe imediatamente o estado do dis-

positivo (Correios, caminhos de ferro ou empresa transpor-

tadora).

Proteção de transporte

-  Retire  a  proteção  de  transporte

situada por baixo do flutuador

(

4

). Para isso, no caso do HBC

deve abrir a tampa (

16

).

• Fornecimento

IC control, HBC control, HBC 10 control

-

IC control

 Termostato de imersão ou

HBC 5 control

Termostato de banho/circulação ou

HBC 10

control

Termostato de banho/circulação com

Wi

reles

Co

ntrol-

ler (

WiCo

) em conformidade com a encomenda

- Cabo de alimentação

H 12

- Bocal do tubo NW 12 (2 Pçs.)

consulte

Fig. 5

- Chave de fenda (para circuito de segurança)

 consulte

Fig. 6

- Suporte

WiCo

WH 10

-

OS 1.0

 Fonte de alimentação

consulte

Fig. 7

- Cabo USB micro A – micro B 2.0

- Cabo USB A – micro B 2.0

- Manual de instruções

- Certificado de garantia.

Fig. 6

Fig. 5

Adicionalmente para HBC 5 control/HBC 10 control:

- Sonda de temperatura  Pt 100.30.

CUIDADO

Utilização conforme as disposições das normas

• Utilização

Utilização do

IC

 (

I

mmersion

C

irculator - Circulador de

Imersão) e do

HBC

 (

H

eating

B

ath

C

irculator - Circulador

de Banho de Aquecimento).

- Para aquecer e mexer líquidos.

Utilização conforme: Dispositivo tabletop

• Área de utilização (apenas área interior)

- Laboratórios

- Escolas

- Farmácias

- Universidades

• Controlo à distância sem fios

Antes de utilizar, verifique as ligações radioelétricas entre o

Wi

reless

Co

ntroller(

WiCo

) e o equipamento de laborató-

rio, se a sua região está abrangida pela licença de transmis-

são do aparelho. Se este não for o caso, o controlo à dis-

tância também pode ser realizado através de um cabo USB.

O aparelho foi concebido para a utilização em todos os

setores, excetuando:

- Setor doméstico

- Setores que estão ligados diretamente a uma rede de ali-

mentação elétrica de baixa tensão que também fornece

para o setor doméstico.

A proteção do utilizador não é assegurada:

- quando o dispositivo é operado com os acessórios que

não são fornecidos ou recomendados pelo fabricante

- quando o dispositivo é utilizado em desacordo com a sua

finalidade e com as indicações do fabricante

- quando as alterações no dispositivo ou na placa de cir-

cuito impresso são efetuadas por terceiros.

Fig. 7

Adapter

Inglaterra

Adaptador

EUA, China

Adapter

Austrália

Adaptador

Europa, Suíça

164

Preparações

• Montagem

- Coloque o aparelho sobre uma superfície plana, está-

vel, limpa, antiderrapante, seca e refratária.

- Deixe uma distância frontal e posterior de, pelo me-

nos, 20 cm.

- Em caso de utilização de um banho de plástico, certi-

fique-se de que o elemento quente não entra em con-

tato com o recipiente do banho.

- A área de instalação deve ser grande e ventilada o su-

ficiente para assegurar que o compartimento não vai

aquecer excessivamente devido ao calor do aparelho.

- Não coloque o aparelho próximo de fontes de calor e

nem sob a luz solar direta.

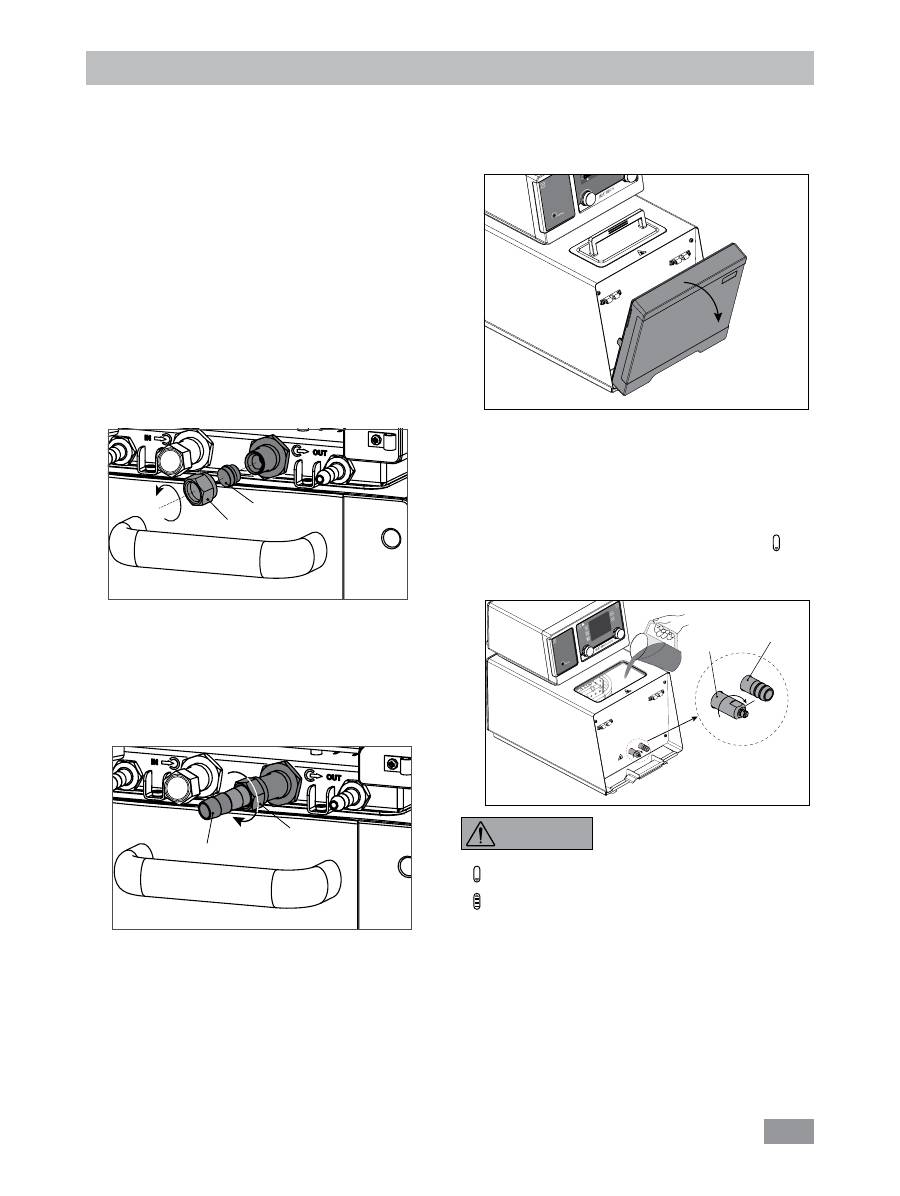

• Ligação dos tubos/mangueiras

- Com uma chave de fenda, retire a porca da tampa e os

bujões das conexões de bomba

IN (8)

 e

OUT (9)

.

- Ligue diretamente, ou com um adaptador, os tubos para

a circulação do sistema externo nas conexões de bomba

M 16 x 1 para

IN

 e

OUT

.

- Fixe os adaptadores com as porcas da tampa às cone-

xões de bomba

IN

 e

OUT

. Empurre os tubos (NW12)

para os adaptadores. Os tubos devem ser protegidos

com as braçadeiras adequadas.

Nota:

 Tenha atenção ao intervalo de temperatura admis

-

sível dos tubos. Para líquidos quentes recomendamos os

tubos

IKA

®

 LT 5.20

.

Se não for necessário nenhum sistema externo, feche as

conexões de bomba

IN

 e

OUT

 com as porcas da tampa e

os bujões disponíveis.

Bujões

Porcas da tampa

Adaptador

Porcas da tampa

Fig. 8

Fig. 9

• Encher e esvaziar

- Antes de colocar o líquido no banho, abra a tampa

frontal como exibido na imagem a seguir.

-  Certifique-se de que a válvula de descarga está fecha-

da (posição final no sentido horário, consulte

Fig. 11

).

Nota!

Tenha atenção às notas no capítulo “

Colocação

em funcionamento

“.

- Insira o plugue da tomada e ligue o aparelho no inter-

ruptor principal (

2

).

- O símbolo para um nível de enchimento baixo (   ) sur-

ge no ecrã do

Wi

reless

Co

ntrollers (

WiCo

).

- Abra a tampa (

16

) e encha o banho com líquido.

ATENÇÃO

Nota:

As informações sobre o ní-

vel exibidas no visor consideram:

—

Nível baixo

—

Nível elevado

(Consulte “

Nível de líquido

” na secção “

Trabalhar

com o Wireless Controller (WiCo)

”).

control

Fig. 10

Fig. 11

Válvula de

descarga

Porta de

descarga

Posição final

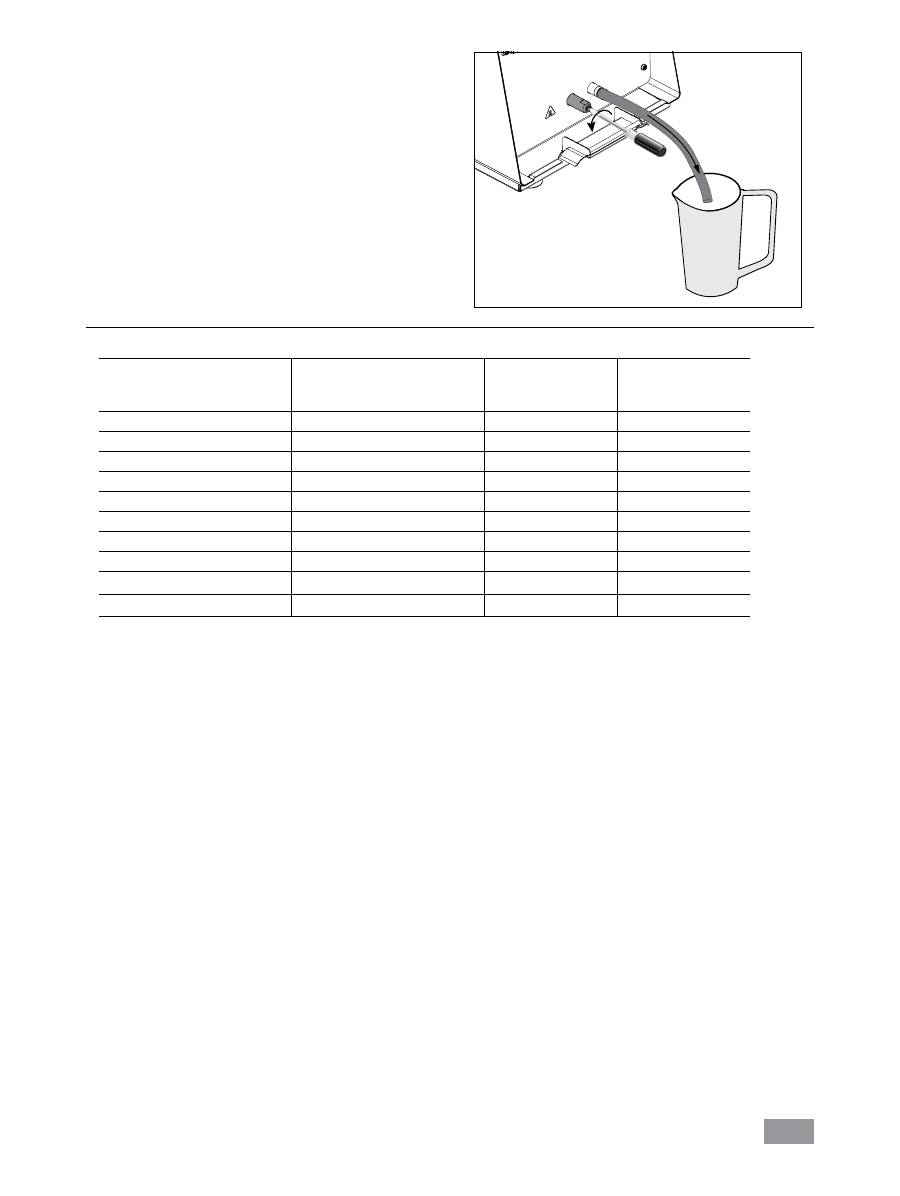

165

•

Líquidos

IKA

®

 Designação

Intervalo da temperatura de

serviço

(

°C

)

Temperatura de

segurança

(

°C

)

Ponto de fulgor

(

°C

)

EG19_N10.100 (H

2

0 + Glycole)

- 10 ... 100

100

125

EG34_N20.100 (H

2

0 + Glycole)

- 20 ... 100

100

125

EG40_N25.100 (H

2

0 + Glycole)

- 25 ... 100

100

125

EG45_N30.100 (H

2

0 + Glycole)

- 30 ... 100

100

125

SI_P20.275 (Silcone Oil)

20 ... 275

275

300

SI_N30.145 (Silicone Oil)

- 30 ... 145

145

170

SY_N10.100 (Synthetic Oil)

- 10 ... 100

100

125

H

2

O (Water*)

5 ... 95

95

—

Customized 1

Customized 2

*

Nota:

A água canalizada normalmente não é adequada para este efeito, pois o teor de carbonato de cálcio pode

provocar depósitos de calcário.

Água ultra pura (de colunas de troca iônica) e água destilada ou bidestilada não se adequam para este efeito devido às

propriedades corrosivas deste meio. As águas ultra puras e destiladas adequam-se como meio após adição de 0,1 g de

Soda (Na

2

CO

3

, carbonato de sódio) por litro de água.

• Serpentina de refrigeração

Em caso de temperatura nominal próxima da temperatura ambiente deve ser introduzida a serpentina de refrigeração,

como antirrefrigeração devido ao próprio aquecimento do aparelho.

Conecte as mangueiras de abastecimnto de água e linhas de retorno à ligação da serpentina de refrigeração (consulte

Fig. 2

).

Não opere a serpentina de refrigeração com água em caso de temperaturas de banho > 95º C.

Em caso de temperaturas de banho > 60º C certifique-se de que o fluxo através da serpentina de refrigeração é sufi

-

ciente para evitar excesso de depósito de calcário.

• Carregar o Battery Pack RB 1 (bateria)

Pode carregar o Battery Pack do

WiCo

 das seguintes formas:

- na

station

- através do

cabo USB

 no computador ou

station

- através de uma fonte de alimentação

 OS 1.0

.

Fig. 12

- Para drenar o líquido do banho, ligue um tubo à porta

de descarga e rode a válvula de descarga com uma

chave de fenda no sentido anti-horário.

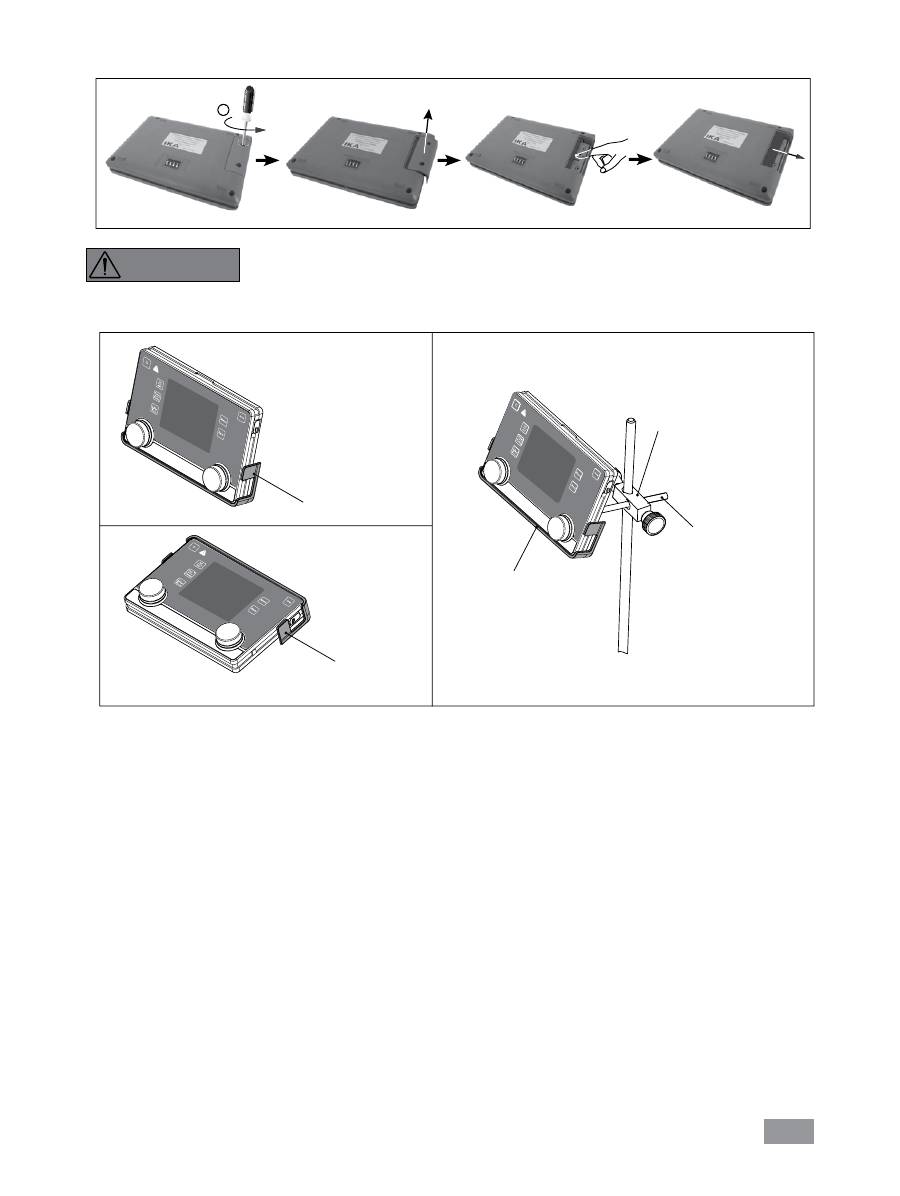

166

1

•

Substituir o Battery Pack RB 1 no WiCo

Tenha em atenção as respetivas normas para o Battery Pack RB 1 contidas no

capítulo “Instruções de segurança”!

PERIGO

Fig. 13

• Suporte WiCo WH 10

Suporte

WiCo WH 10

Suporte

WiCo WH 10

Fig. 14

Suporte

WiCo WH 10

H 44

Chefe braçadeira cabeça

H 38

Haste segurando

167

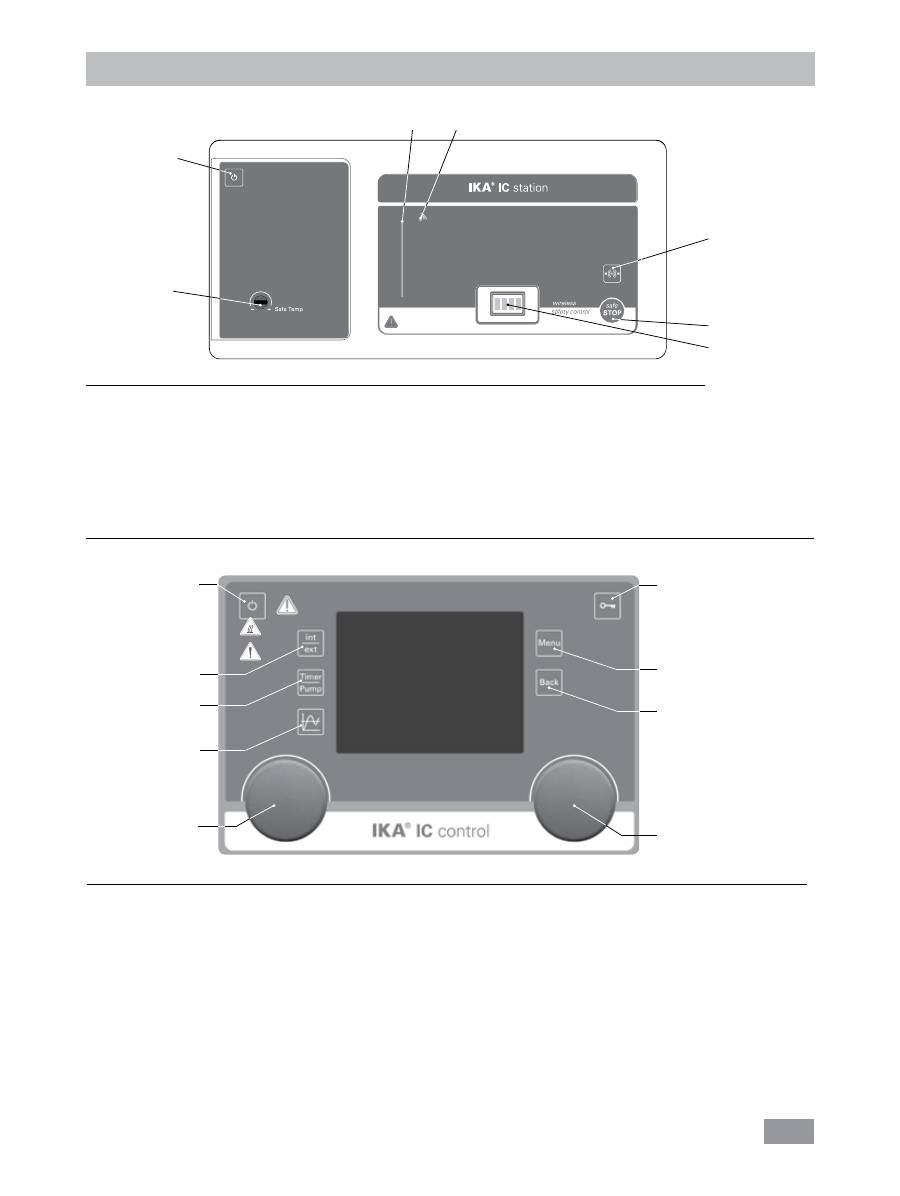

Painel de operação e indicação

J

K

L

M

N

O

P

R

S

•

Wireless Controller (WiCo)

Fig. 16

•

Station (IC station/HBC station)

A

B

D

E

F

C

G

Pos.  Designação

Função

A

Botão LIGADO/DESLIGADO:

Liga/desliga a unidade de termóstato (

station

)

.

B

Circuito de segurança ajustável:

  Serve para o ajuste dos limites da temperatura de segurança com a  chave de

fenda fornecida.

C

Botão “safe STOP“:

Para o funcionamento do termóstato em caso de emergência.

D

Barra LED:

Exibe os vários estados do termóstato com diferentes cores.

E

Botão pesquisar Bluetooth

®

:

Procura o

Wi

reless

Co

ntroller (

WiCo

) através do Bluetooth

®

 ativo.

F

LED Bluetooth

®

:



Indicação de

Bluetooth

®

.

G  Contactos:



Serve a comunicação e a carga do

WiCo.

Fig. 15

Pos.  Designação

Função



J

Botão rotativo/de pressão:

Serve para a navegação e seleção das definições no menu.



Ajusta o valor para a rotação da bomba.



Inicia/para a função da bomba.

K

Botão rotativo/de pressão:

Ajusta o valor da temperatura.



Inicia/para a função de aquecimento.

L

Botão LIGADO/DESLIGADO:

Liga e desliga o

WiCo

.

M

Botão “Menu”:



Após premir uma vez é exibido o menu principal.



Ao apertar novamente, a visualização volta ao ecrã de trabalho.

N

Botão “Back”:

Retrocede para o nível de menu anterior.

O

Botão Chave:

Bloqueia/desbloqueia os botões e teclas.

P

Botão “int/ext”:

Comuta entre a indicação e controlo de temperatura interna e externa.

R

Botão “Timer/Pump”:

Comuta entre o ecrã de temporizador e bomba.

S

Botão diagrama:



Exibe o gráfico de tempo/temperatura.

168

Colocação em funcionamento

Verifique se a tensão indicada na placa de características

corresponde à tensão de rede disponível.

A tomada utilizada deve ser ligada

à terra (Contacto do condutor de

proteção).

Se estas condições forem cumpridas, o dispositivo está

pronto a funcionar depois de colocar a ficha na tomada.

Caso contrário, o funcionamento seguro não está garanti-

do ou o dispositivo pode ser danificado.

Observe

também  as  condições  ambientais  referidas  nos

“

Dados técnicos

”.

A bateria do

Wi

reless

Co

ntroller (

WiCo

) deve ser carregada

na estação antes da primeira utilização.

Fixação do WiCo na station

Inserir o

WiCo

 no recetáculo da

station

 e premir o botão

de desbloqueio.

Se o

WiCo

 estiver permanentemente na

station

, reco-

mendamos o bloqueio do botão de bloqueio através do

parafuso integrado (rodar no sentido anti-horário).

Após ligar o interruptor de alimentação (

2

) situado na par-

te traseira da

station

 são exibidos no ecrã do

WiCo

, após

um sinal acústico, a designação e a versão do software.

Fig. 17

IKA

®

Circulator

IC/HBC Control

Version 1.1.028

Fig. 18

Após alguns segundos são exibidas no ecrã as informações

sobre o

WiCo

.

De seguida, o ecrã de trabalho surge no estado Standby e o

aparelho está pronto a trabalhar.

Information

Internal Max:

95 °C

Internal Min:

20 °C

External Max:

95 °C

External Min:

20 °C

Fluid H

2

O (Water)

Fig. 19

A

0.00

int °C

ext °C

int

0.00

1000

set °C

Pump rpm

Safe Temp °C

Fig. 20

Altere a definição de temperatura com o botão esquerdo (

K

).

Altere a definição da rotação da bomba com o botão di-

reito (

J

).

Aperte o botão esquerdo (

K

) no modo Stand by. O apa-

relho inicia a função de aquecimento e a bomba começa

a funcionar.

Aperte o botão direito (

J

) no modo de trabalho para parar

o funcionamento da bomba. A função de aquecimento e

a bomba param.

Nota:

Aperte o botão direito (

J

) no modo Stand by para

iniciar a bomba. A função de aquecimento não é ativada.

Aperte o botão esquerdo (

K

) no modo de trabalho para

parar a função de aquecimento; coloque a bomba nova-

mente em funcionamento.

Quando o

WiCo

 é ligado, sem estar ligado à

station,

a

barra LED (

D

) e o LED Bluetooth

®

 (

F

) no termóstato acen-

dem-se a verde.

Os elementos de controlo do

WiCo

 ficam bloqueados

ao premir o botão chave (

O

), para que durante o funcio-

namento não seja possível nenhuma alteração acidental

(símbolo chave surge no ecrã).

169

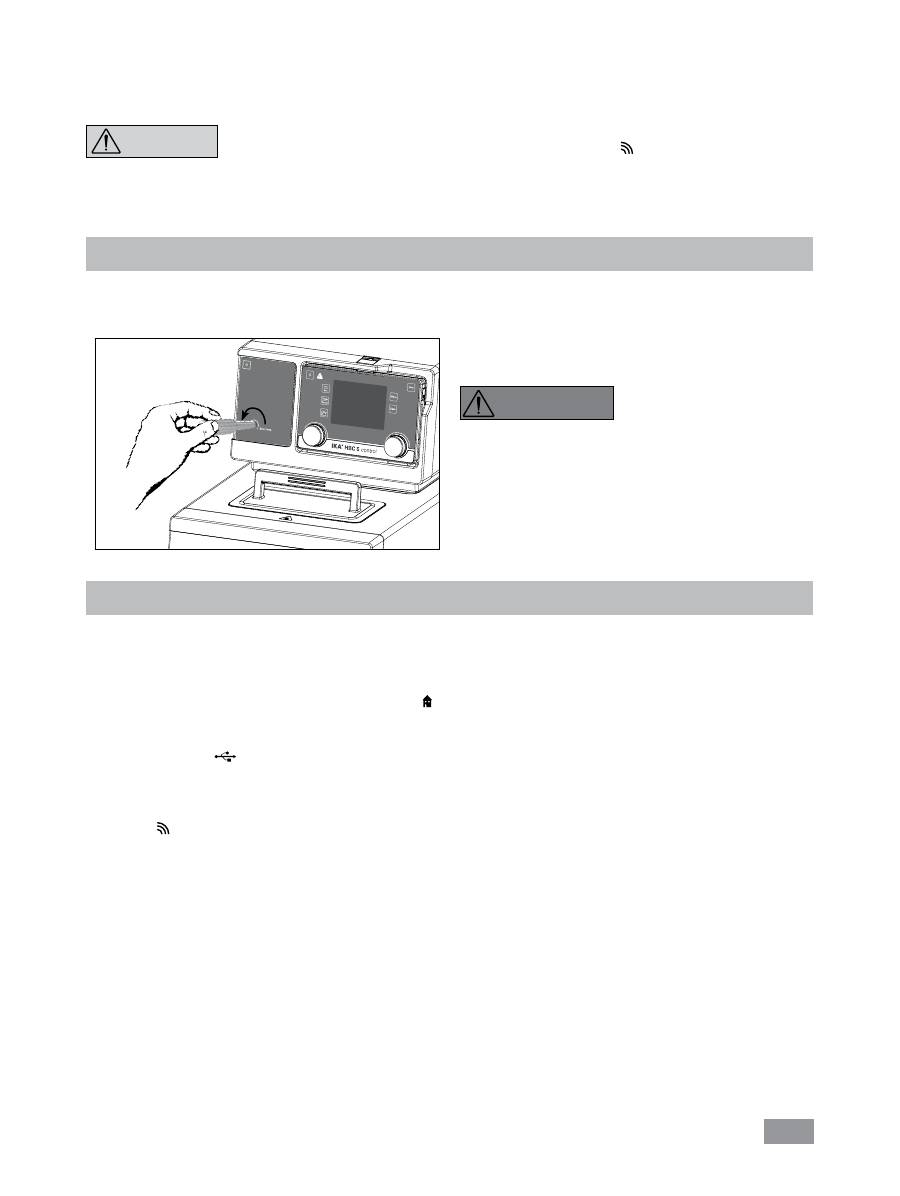

A temperatura de segurança definida é exibida no visor.

Definição de fábrica: valor máximo.

Intervalo de ajuste: 0 – 260° C

Nota:

A temperatura de segu-

rança deve ser ajustada pelo

menos 25 ºC mais baixa do que

o ponto de fulgor do líquido utilizado.

Ajustar a temperatura de segurança

Ajuste a temperatura de segurança com a chave de fenda

fornecida junto com o aparelho.

PERIGO

Ao premir novamente o botão chave (

O

), os elementos

de controlo ficam de novo desbloqueados (símbolo chave

acende-se no ecrã).

Em caso de emergência, as funções

do aparelho podem ser desligadas

ao premir o botão “

safe STOP

”

(

C

) situado na parte frontal da

station

. Neste caso, a bar-

ra LED (

D

) muda de verde para vermelho.

No ecrã surge uma mensagem de que a estação foi for-

çada a desligar. Ligar ou desligar o botão “

LIGADO/DES-

LIGADO

” (

A

) ou o interruptor de alimentação (

2

) para

reativar.

Quando a função Bluetooth

®

 do

WiCo

 está ativada, sur-

ge o símbolo Bluetooth

®

   no ecrã e o

WiCo

 pode ser

procurado ao premir o botão Pesquisar (

E

). Soa um sinal

sonoro.

CUIDADO

Fig. 21

HBC 5

Informações

A

station

 é comandada através de um

Wi

reless

Co

ntroller

(

WiCo

). Quando o

WiCo

 é montado na

station

, são tro-

cados dados entre a

station

 e o

Wico

 através dos contac

-

tos (

G

). No ecrã do

WiCo

 é exibido o símbolo “Home”

.

O

WiCo

 está equipado com uma ligação USB (Universal

Serial Bus), através do qual o

WiCo

 pode ser ligado à

sta-

tion

; o símbolo USB

 surge no ecrã.

Se o

WiCo

 não estiver ligado à

station

  através  de  um

cabo USB, a troca de dados entre a

station

 e o

WiCo

é  feita  por  Bluetooth

®

.  Neste  caso  é  exibido  o  símbolo

Bluetooth

®

  .

Dependendo da estrutura do edifício, o

WiCo

 pode ser

operado através da ligação por Bluetooth

®

 a uma distân-

cia de até 150 m da

station

.

O

WiCo

 pode ser instalado na

station

 ou num local se-

guro e de fácil acesso.

Se o

WiCo

 está montado na

station

 do termóstato, a

bateria é carregada através dos contactos (

G

). A bateria

também pode ser carregada no

WiCo

 através da ligação

USB (consulte “

Carregar o Battery Pack RB 1 (bate-

ria)

” na secção “

Preparações

”).

170

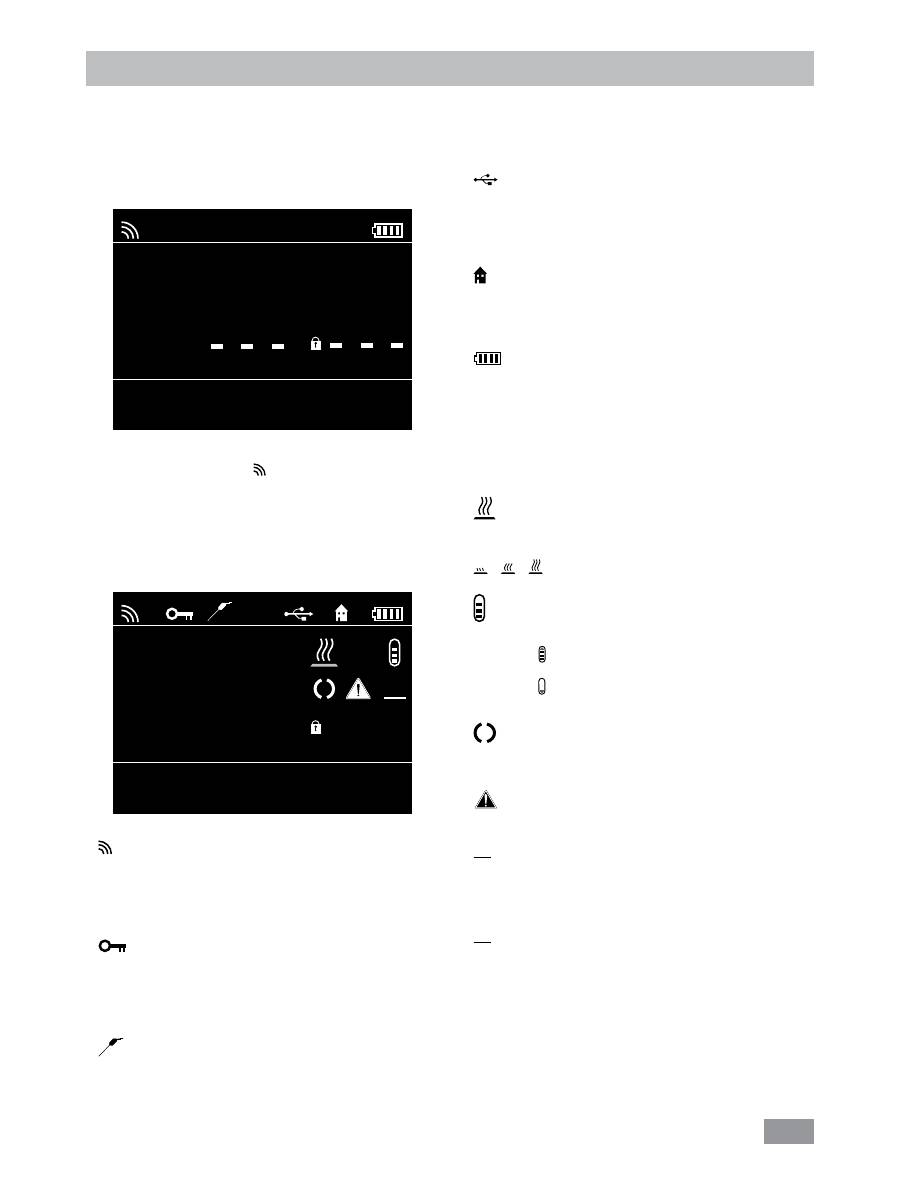

Trabalhar com o Wireless Controller (WiCo)

• Ecrã de trabalho no estado de entrega:

Após ligar o

WiCo

 surge por alguns segundos o ecrã de

arranque e de informação (consulte “

Colocação em

funcionamento

”). De seguida, surge automaticamen-

te no ecrã, o seguinte ecrã de trabalho.

A

0.00

int °C

ext °C

int

0.00

1000

set °C

Pump rpm

Safe Temp °C

Fig. 22

Nota:

O símbolo Wireless

  é  exibido  apenas  em  caso  de

misturadora ligada (estação).

•

Explicação de símbolos no ecrã de trabalho:

Os símbolo exibidos alteram-se dependendo do estado e dos

ajustes do

WiCo

e

na

station

. A imagem seguinte mostra os

símbolos mais importantes no ecrã de trabalho.

A

200.00

int °C

ext °C

int

250.00

1000

set °C

Pump rpm

Safe Temp °C

PC

200.00

260

Fig. 23



Bluetooth

®

:

Este símbolo significa que a

station

 e comunica com o

WiCo

através de Bluetooth

®

.

O símbolo apaga-se quando não se realiza nenhuma comuni-

cação Bluetooth

®

.



Chave:

Este símbolo significa que a função dos botões e do botão

rotativo está bloqueada para o funcionamento do

WiCo

.

O símbolo apaga-se quando as funções são novamente des-

bloqueadas ao pressionar novamente o botão Chave.



Sonda de temperatura:

Este símbolo surge quando a sonda de temperatura ex-

terna está ligada.

A



Tipo de funcionamento:

Este símbolo exibe o tipo de funcionamento selecionado (A,

B, C).



USB:

Este símbolo significa que o

WiCo

 comunica através de um

cabo USB ou que a bateria é carregada através de um cabo

USB.  O  símbolo  acende-se  quando  não  é  utilizado  nenhum

cabo USB para comunicar com a

station

.



Home:

Este símbolo significa que o

WiCo

 encontra-se na

station

e que comunica com a

station

  através  dos  contactos.  O

símbolo acende-se quando o

WiCo

 é retirado da

station

.



Battery Pack:

Este símbolo exibe o estado de carga do

RB 1 Battery Packs

no

WiCo

.

O símbolo de carga é exibido quando o

WiCo

-  está ligado através do cabo USB ao computador

-  está ligado através do cabo USB à

station

-  está ligado através do cabo USB à fonte de alimentação

OS 1.0

-  está ligado através dos contactos de carregamento à

station

.



Aquecimento

Este símbolo mostra que a função de aquecimento está

ativada.

 

 mostra o processo de aquecimento ativo.





Nível de líquido

Este símbolo mostra o nível de líquido.

O símbolo   significa que o líquido encontra-se acima do

nível máximo. O excesso de líquido deve ser drenado.

O símbolo   significa que o líquido encontra-se abaixo do

nível mínimo. Neste caso, deve ser adicionado líquido.



Rotação:

Este símbolo mostra que o funcionamento da bomba

está ativo.



Aviso:

Este símbolo mostra que um aviso está ativo.

PC



Controlo por PC:

Este símbolo significa que a

station

 ou o

WiCo

 estão liga-

dos a um computador ou são controlados por este com-

putador.

PR



Controlo do programa:

Este símbolo mostra que o

WiCo

 é controlado através

de um programa (consulte “

Programas

”).

171

• Navegação de Menu e Estrutura de Menu:

Navegação de Menu



Prima o botão “

Menu

” (

M

).



 Seleção do menu ao rodar o botão rotativo/de pressão (

J

) para a direita ou

esquerda.



 Abrir o item de menu ao premir o botão rotativo/de pressão (

J

).



Rode  o  botão  rotativo/de  pressão  (

J

), para selecionar a opção de menu

desejada e editar os valores ou ajustes.



 Prima o botão rotativo/de pressão (

J

) para entrar nos itens de submenu,

para ativar ou desativar os ajustes ou para confirmar os ajustes (“

OK

”).



 Prima o botão “

Back

” (

N

) para cancelar um ajuste ou para retroceder para

o item de menu anterior.



 Prima o botão “

Menu

” (

M

) para retroceder diretamente para o ecrã de

trabalho.

Elementos de comando

para navegação no menu

J

M

N

Nota:

Se pressionar o botão “

Menu

“ (

M

), o sistema retorna diretamente para o ecrã de trabalho.

Se pressionar o botão “

Back

“ (

N

), o sistema retorna para a indicação anterior.

Menu

Menu Navegação

:



Pressione e rode o botão “

Menu

“ (

M

) e o botão rotativo/de pressão (

J

)



Pressione o botão “

Back

” (

N

) ou o botão “

Menu

” (

M

)

A

0.00

int °C

ext °C

int

0.00

1000

set °C

Pump rpm

Safe Temp °C

TEMPERING

Heating

Control

Limits

Temperature Sensor

> Heating

Control

Control Mode

Control Parameters

Fluids

> Heating > Control

Control Mode

Internal (int)

External (ext)

Menu

Back

Back

Back

Back

MENU

Fig. 24

Fig. 25

Nota:

O menu é bloqueado estando a função de temperatura ou da bomba ativas. No ecrã é exibido a amarelo a opção

de menu selecionada. O estado ativo de um item de menu é identificado com um visto (√).

172

TEMPERING

PUMP

TIMER

MODE

DISPLAY

GRAPH

PROGRAMS

MODULES

OUTGAS

SAFETY

SETTINGS

Control

Limits

Temperature sensor

Limits

Set

Display

A

B

C

Main screen

Automatic

Manual

Program 1

...

Program 10

M1 - Valve

M2 - Output

M3 - Input

Speed

Interval

Time out

Password

Languages

Display

Sounds

Factory Settings

Bluetooth

Information

Control Mode

Control Parameters

Fluids

External (ext)

l ΔT (int-ext) l

Power Output

Calibration

Reset Calibration

Speed

Pressure

Pump

Timer

Axis Assignment

Axis Scaling

ON

Default Status

Refill

Alarm

Switch

Ext. Standby

Set

Speed

Temperature

English

Deutsch

...

Background

Brightness

Key Tone

Tempering

Pump

Safety

Software

Intro

Internal (int)

External (ext)

Automatic

Manual

EG19.N10.100 (H

2

O+Glycol)

EG34.N20.100 (H

2

O+Glycol)

EG40.N25.100 (H

2

O+Glycol)

EG45.N30.100 (H

2

O+Glycol)

Sl.P20.275 (Silicone Oil)

Sl.N30.145 (Silicone Oil)

SY.N10.100 (Synthetic Oil)

H

2

O (Water)

Customized

Maximum

Minimum

Heating

Internal

External

Maximum

Minimum

Maximum

Set Temperature

Actual Internal Temp.

Actual External Temp.

X-Axis

Y-Axis

Open

Closed

Start

Stop

Error

Warning

Default Status

ON

Default Status

ON

Default Status

Black

White

Standard Mode

Battery Mode

Accurate

Fast

Internal (

Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn

)

External (

Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn

)

Information

2 Point Calibration

3 Point Calibration

2 Point Calibration

3 Point Calibration

15 min

30 min

60 min

120 min

Maximum

Minimum

Open

Closed

Open

Closed

Open

Closed

activated

-

activated

-

yes

yes

yes

-

-

-

-

-

-

-

activated

-

95

°

C

20

°

C

100

°

C

100 %

-

-

-

-

-

4600 rpm

1000 rpm

0,7 bar

00:00 [hh:mm]

-

activated

-

-

activated

-

activated

activated

activated

activated

-

activated

-

-

95

°

C

20

°

C

-

-

-

-

activated

-

Level 1

Level 4

-

-

activated

-

-

activated

-

-

activated

-

1000 rpm

10 s

00:30 [mm:ss]

1000 rpm

30.00

°

C

000

activated

-

-

activated

-

100%

40%

-

activated

yes

yes

yes

yes

yes

Factory settings

Menu

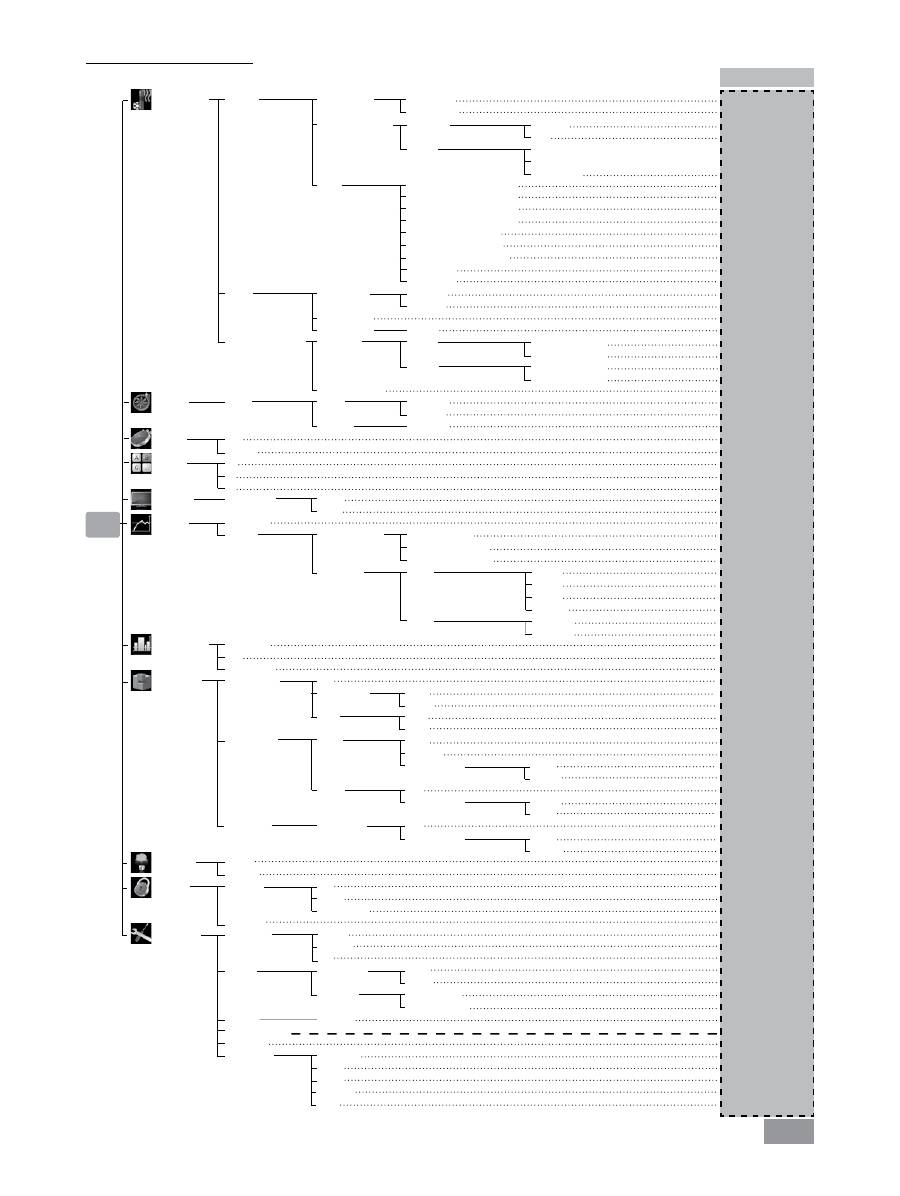

Estrutura de menu (English)

173

•

Menu (Detalhes)

 CONTROLO DE TEMPERATURA (TEMPERING):

Regulação (Control):

Tipo de regulação (Control Mode):

Interno (int) [Internal (int)]:

A temperatura é regula

-

da pela sonda de temperatura interna (

Fig. 2 Pos. 7

).

Externo (ext) [Extern (ext)]:

A temperatura é regula

-

da pela sonda de temperatura externa (

Fig. 2 Pos. 12

).

Parâmetros de regulação (Control parameters):

Automático (Automatic):

Os parâmetros de regula-

ção ótimos da regulação de temperatura PID são de-

terminados automaticamente. Este é o funcionamento

recomendado.

Ao selecionar "

Automatic

”, a dinâmica da regulação

de temperatura pode ser ajustada:

Exato (Accurate):

controlo de temperatura exato sem

excesso.

Rápido (Fast):

controlo de temperatura rápido com

pouco excesso.

Manual:

Os parâmetros da regulação de temperatura

PID são ajustáveis manualmente.

"

Manual

" should only be used in the event of special

temperature control requirements.

“

Manual

” deverá ser utilizado apenas em caso de re-

quisitos especiais na regulação de temperatura.

Ao selecionar “

Manual

” podem ser ajustados os se-

guintes parâmetros para a regulação de temperatura

“

Internal (int)

” e “

External (ext)

”:

Kp:

 Coeficiente proporcional (Proportional coefficient)

O coeficiente proporcional

Kp

  é  o  aumento  do  regu

-

lador  e  determina  até  que  ponto  o  desvio  de  regula

-

ção (diferença entre temperatura nominal e real) afeta

diretamente a variável manipulada (duração de ligação

do aquecimento). Valores

Kp

 elevados demais podem

provocar um excesso do regulador.

Ti:

Tempo integral

(Integral time)

O tempo integral

Ti

 (s) é o tempo de reset e determi

-

na  até  que  ponto  a  duração  temporal  do  desvio  de

regulação afeta a variável manipulada. Através do

Ti

 é

compensado um desvio de regulação existente perma-

nentemente. Um

Ti

 grande significa uma influência de

ação menos lenta sobre a variável manipulada. Valores

Ti

 pequenos demais podem provocar uma instabilidade

do regulador.

Td:

Tempo diferencial

(Differential time)

O tempo diferencial

Td

 (s) é a retenção e determina até

que ponto a velocidade de mudança do desvio de re-

gulação afeta a variável manipulada. Através do

Td

 são

compensados os desvios de regulação mais rápidos. Um

Td

 grande significa uma influência de ação mais longa

e mais rápida sobre a variável manipulada. Valores

Td

grandes demais podem provocar uma instabilidade do

regulador.

Ts:

Tempo de amostragem (Sampling time)

O tempo de amostragem

Ts

 (s) é o intervalo temporal,

no qual o desvio de regulação é determinado e a variá

-

vel manipulada correspondente (dependendo de

Kp

,

Ti

e

Td

) calculada.

Ts

 deve ser adaptado à atividade (soma de todas as

constantes temporais) do sistema controlado, para que

a variável manipulada possa provocar uma alteração do

desvio de regulação mensurável e constante no inter-

valo. Valores

Ts

 pequenos demais ou elevados demais

podem provocar instabilidades do regulador.

Líquidos (Fluids):

Na opção “

Fluids

” podem ser selecionados vários líqui-

dos de transferência de calor.

O intervalo de ajuste da temperatura nominal é limitado

através do líquido selecionado.  Consulte a tabela sec

-

ção “

Fluids

“.

Os valores de tempertura máximos e mínimos do líquido

selecionado são ajustáveis dentro deste limite.

Valores limite (Limits):

Na opção “

External (ext)

” pode ser ajustada a tempe-

rattura máxima e mínima para a regulação de tempera-

tura externa.

Em “

l Δ T (int - ext) l

” pode ser ajustada a diferença

máxima entre a temperatura interna e externa.

Em “

Power Output

” pode ser ajustada a potência ca-

lorífica máxima como percentagem.

Sonda de temperatura (Temperature sensor)

São calibradas e compensadas a medição de temperatu-

ra interna e externa.

 BOMBAS (PUMP)

Valores limite (Limits):

Em “

Limits

“ podem ser ajustadas a rotação máxima e

mínima da bomba, assim como a pressão máxima.

 TEMPORIZADOR (TIMER)

Nominal (Set):

O utilizador pode ajustar um tempo nominal (duração).

Este tempo é exibido no ecrã de trabalho em caso de ar

-

ranque normal das funções do aparelho. As funções do

aparelho param automaticamente após decorrer este

tempo. Depois, o tempo de execução é exibido nova

-

mente no ecrã.

Nota:

Ajustar tempo nominal 00:00 para desativar a

temporização nominal.

Ecrã (Display):

Ativar indicação de temporização no ecrã principal (ecrã

de trabalho).

174

 TIPO DE FUNCIONAMENTO (MODE)

Tipo de funcionamento A (Operating Mode A):

Após ligar/interrupção de corrente, sem reinício auto-

mático das funções.

Tipo de funcionamento B (Operating Mode B):

Após ligar/interrupção de corrente, reinício automático

das funções, dependendo das definições anteriores.

Tipo de funcionamento C (Operating mode C):

Valores nominais (definido em

A

 ou

B

) não podem ser

alterados.

Após ligar/interrupção de corrente, reinício automático

das funções, dependendo das definições anteriores.

 ECRÃ (DISPLAY)

No menu “

Display

”, o utilizador pode determinar quais

informações devem surgir no ecrã principal.

 GRÁFICO (GRAPH)

Neste menu são ajustadas as opções da gráfico de tem-

peratura-tempo.

Automático (Automatic):

A escala do eixo da temperatura (eixo Y) é determinada

automaticamente, dependendo da temperatura nomi-

nal e da temperatura real interna e externa.

O eixo do tempo (eixo Z) é escalado de forma fixa para

30 minutos.

Manual:

Atribuição do eixo (Axis Assignment):

Os valores de temperatura exibidos podem ser selecio-

nados.

Escala do eixo (Axis scaling):

As escalas dos eixos de tempo (x) e da temperatura (Y)

podem ser selecionadas ou ajustadas.

 PROGRAMS

Em Programas podem ser criados 10 perfis de tempe-

ratura-tempo definidos pelo utilizador. Adicionalmente,

também  podem  ser  definidos  a  velocidade  da  bomba

e o comportamento das saídas de comutação externas

(

MODULE M1

 e

M2

). Um programa pode consistir em

até 10 segmentos.

Se é selecionado um programa, surgem as seguintes op

-

ções para seleção:

Início (Start):

Iniciar o programa após consulta do

modo de circuito:

Circuito interminável (Infinite loop):

Após terminar

o último segmento, o programa prossegue com o pri-

meiro segmento, até o utilizador terminar o programa

ao parar uma função do aparelho.

Número de circuitos (Loop number):

Fornece o

número total das execuções do circuito até terminar o

programa.

Nota:

Em caso de terminar o programa, são fechadas

todas as funções do aparelho.

Editar (Edit):

Editar/alterar os parâmetros do progra-

ma.

N.º do seg. (Seg. No.):

Número do segmento

Ctrl. Sensor (int/ext):

Determina  se  é  regulado  na

sonda de temperatura interna (int) ou externa (ext).

Temp.:

Temperatura nominal.

Ctrl.Mode (Time / +/- x.x K):

No “

Ctrl.Mode Time

”,

os valores nominais e as definições do segmento são

válidos para a duração indicada na coluna “

Time

hh:mm

”.

Depois  é  executado  automaticamente  o  segmento  de

programa seguinte.

No “

Ctrl.Mode +/- x.xx K

”, a histerese (tolerância) da

temperatura  real  é  definida  para  temperatura  nominal

(por ex. +/- 0,1 K). Os valores nominais e as definições

do segmento são válidos até que a temperatura real te

-

nha atingido, pela primeira vez, a temperatura nominal

+/- hiterese.

Depois  é  executado  automaticamente  o  segmento  de

programa seguinte.

Pump rpm:

 Rotação nominal da bomba.

M1 (ON / OFF):

Módulo Válvula M1 (MODULES – M1

-Valve):

OFF:

 Válvula M1 no estado inicial.

ON:

 Válvula M1 no estado inicial invertido.

Nota:

O  estado  inicial  da  válvula  M1  é  definido  no

"

MODULES

 –

M1-Valve

" – "

Default Status

" como

"

Open

" ou "

Closed

".

M2 (ON/OFF):

 Módulo Interruptor de saída M2 (MO-

DULES – M2-Output – Switch)

OFF:

 Interruptor de saída M2 no estado inicial.

ON:

 Interruptor de saída M2 no estado inicial invertido.

Nota:

O estado inicial do interruptor de saída M2 é defi

-

nido no  "

MODULES

 –

M1-valve

" – "

Default Status

"

como "

Open

" ou "

Closed

".

Elim. (Delete):

Eliminar a seleção com fundo amarelo

(segmento ou programa).

Adic. (Insert):

 Adicionar um novo segmento de pro-

grama após o segmento selecionado.

Prot. (Save):

Proteger as alterações.

Exib. (Display):

Exibição da visão geral temperatura-

-tempo do programa com segmentos do programa se-

lecionado.

Nota:

Se estiver definido no programa um ou mais seg-

mentos como histerese "

Ctrl.Mode +/-x.xx K

”, o perí-

odo de tempo do programa pode não ser determinado.

175

Ao premir ou rodar o botão (

J

) são exibidos os detalhes

de segmento.

Canc. (Cancel):

Cancelar o processo.

Nota:

 Em caso de um programa iniciado, são exibidos

no gráfico o n.º de programa, n.º do segmento (ativo /

total), assim como a duração restante do segmento ou

a histerese.

   MÓDULO (MODULES):

No "

Modules

" podem ser configuradas as ligações de

multi-função (

19

) de entrada e saída.

As saídas M1 e M2 podem ser controladas através de

"

PROGRAMS

".

Válvula M1 (M1-Valve):

É  uma  saída  para  controlar  uma  válvula  externa,  que

pode ser incorporada no circuito da bomba ou na entra-

da da serpentina de refrigeração.

ON:

Liga a válvula externa no estado ativo (estado inicial in-

vertido).

Nota:

Em caso de  "

PROGRAMS

" iniciado, as defini-

ções de segmento M1 têm maior prioridade.

Estado inicial (Default Status):

Define o estado inicial (OFF) da válvula externa como

"

Open

" ou "

Closed

".

Enchimento (Refill):

Utilização da válvula M1 externa para controlo automá-

tico do nível de enchimento em caso de funcionamento

com água.

Ter em atenção definição "

Default Status

".

Nível baixo (Low level):

 Definição do ponto de liga-

ção da válvula (ON).

Nível elevado (High level):

 Definição do ponto de

desligamento da válvula (OFF).

Nota:

Verifique a função do flutuador (4) antes de utili-

zar a opção "

Refill

".

A opção "

Refill

" tem uma maior prioridade do que as

definições de segmento do programa M1.

Saída M2 (M2-Output):

Alarme (Alarm):

Ativa o alarme de saída (contacto de comutação).

Erro (Error):

: Em caso de erro, o "

M2-Output

—

Switch

"é ativado (ON, estado inicial invertido).

Aviso (Warning):

: Em caso de aviso, o "

M2-Output

—

 Switch

" é ativado (ON, estado inicial invertido).

A ativação de "

Warning

"ativa simultaneamente "

Error

".

Estado inicial (Default Status):

Define o estado ini-

cial (OFF) do "

M2-Output

—

 Alarm

" como "

Open

"

ou "

Closed

".

Interruptor (Switch):

Ativa o interruptor de saída.

ON:

Liga a saída no estado ativo (estado inicial inver-

tido).

Nota:

Em caso de  "

Program

" iniciado, as definições

de segmento M1 têm maior prioridade.

Estado inicial (Default Status):

Define o estado

inicial (OFF) do Interruptor de saída como "

Open

" ou

"

Closed

".

Entrada M3 (M3-Input):

Standby Ext. (Ext. Standby):

Entrada Standby externa para parar as funções do apa-

relho Controlo de temperatura e Bombas.

Ativado (Activated):

Ativa a função Standby Ext.. Em

caso de estado inicial invertido (ON) na entrada, as fun-

ções do aparelho são paradas.

Estado inicial (Default Status):

 Define o estado ini-

cial (OFF) da entrada como "

Open

" (nível elevado) ou

"

Closed

" (nível baixo).

DESGASEIFICAÇÃO (OUTGAS)

Com esta opção, a velocidade de saída pode ser defi-

nida no intervalo 1000 até 4600 rpm e um intervalo de

saída de 10 até 240 segundos.

Esta função pode ser utilizada no enchimento de apa-

relhos externos, como por ex. reatores de laboratório.

 SEGURANÇA (SAFETY)

Tempo limite (Time Out):

No menu "

Time out

"”, o utilizador pode determinar

um limite de tempo para o caso de a comunicação ser

interrompida entre a estação e o

Wi

reless

Co

ntroller. A

estação continua a funcionar com os valores nominais

definidos até o valor temporal definido ter decorrido. De

seguida, a estação continua a funcionar com a tempera-

tura de segurança definida e a velocidade de segurança.

Nota:

O tempo limite é definido de fábrica para 30 se

-

gundos; O utilizador pode definir este valor para até 60

minutos.

Velocidade de segurança (Speed):

No menu “

Speed

“ pode ser indicada uma velocidade

segura e adequada para o controlo da temperatura.

Nota:

A velocidade de segurança é definida de fábrica

para  1000  rpm  e  é  ativada  após  decorrer  o  limite  de

tempo definido (consulte "

Time out

").

Temperatura de segurança (Temperature):

No menu “

Temperature

“ pode ser indicada uma tempe-

ratura segura e adequada para uma tarefa de circulação.

176

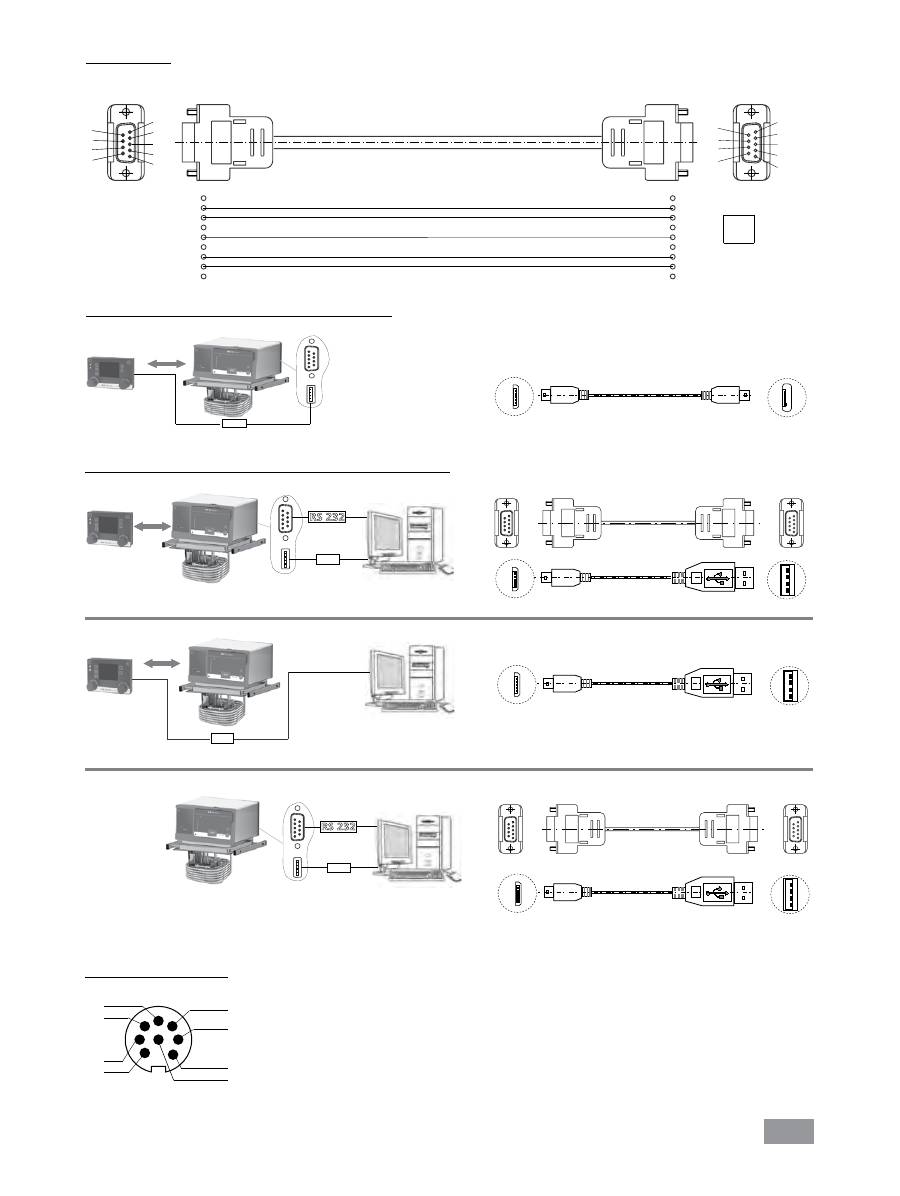

Interfaces e Saídas

O aparelho pode ser ligado, no modo “Remote”, através

da ligação RS232 (

10

) ou da ligação USB (

11

) a um com-

putador e, por ex., operado com o software de laboratório

labworldsoft.

Nota:

Para  isso,  esteja  atento  aos  pré-requisitos  do  sis

-

tema, assim como ao manual de instruções e à ajuda do

software.

Interface USB

O  Universal  Serial  Bus  (USB)  é  um  sistema  Bus  em  série

para ligar o aparelho ao computador. Aparelhos equipa-

dos com USB podem ser interligados durante o funciona-

mento em curso (hot-plugging). Os aparelhos ligados e

suas características são automaticamente reconhecidos. A

interface USB também pode ser utilizada para atualização

de Firmware.

Controlador do aparelho USB

Após o aparelho ser ligado ao computador através do cabo

de dados USB, este compartilha o sistema operacional

Windows com o controlador de dispositivos necessário.

O Windows irá então:

- carregar o controlador

- instalar o controlador, caso já não esteja instalado

- se a instalação manual for pedida, selecione:



http://www.ika.net/ika/lws/download/stmcdc.inf

A

comunicação  de  dados  ocorre  através  de  uma  porta

COM virtual.

Configuração, sintaxe de comando e comandos da porta

COM virtual são descritos como na interface RS 232.

Interface serial RS 232

Configuração

- A função dos circuitos de interface entre a misturadora

e  o  sistema  de  automatização  é  a  da  selecção  dos  si

-

nais  especificados  na  norma  EIA  RS  232,  segundo  DIN

66 020, parte 1.

- Para as características eléctricas dos circuitos de interface

e para a atribuição dos estados dos sinais, aplica-se a

norma RS 232, segundo DIN 66 259, parte 1.

- Processo de transmissão: transmissão de caracteres

 assíncrona em funcionamento Start-Stop.

- Modo de transmissão: Full Duplex.

- Formato dos caracteres: representação dos caracteres

segundo o formato dos dados em DIN 66 022 para fun-

cionamento Start-Stop. 1 start bit; 7 bits de caracteres; 1

bit de paridade (even); 1 stop bit.

- Velocidade de transmissão: 9600 bit/s.

- Controlo de fluxo dos dados: none

- Processo de acesso: a transmissão de dados da mistu-

radora para o computador verifica-se apenas mediante

solicitação do computador.

Sintaxe de instruções e formato

No que respeita ao conjunto de instruções aplica-se o se-

guinte:

- As instruções são, regra geral, enviadas pelo computador

(Master) à misturadora (Slave).

- A misturadora apenas emite mediante solicitação do compu-

tador. Até mesmo mensagens de erro não podem ser trans

-

mitidas espontaneamente pela misturadora ao computador

(sistema de automatização).

- As instruções são transmitidas em maiúsculas.

Nota:

A temperatura de segurança é definida de fábrica

para 30 ºC e é ativada após decorrer o limite de tempo

definido (consulte "

Time out

").

Palavra-passe (Password):

No menu “

Password

“ pode ser definida uma palavra-

-passe de 3 caracteres para proteger o acesso ao

Wi-

reless

Co

ntroller  e  às  suas  definições.  O  utilizador  é

solicitado a aceder ao ecrã de menu para introduzir a

palavra-passe; 000 desativa a solicitação de palavra-pas-

se (definição de fábrica).

  DEFINIÇÕES (SETTING)

Idiomas (Languages):

Com a opção “

Languages

“, o utilizador pode selecio-

nar o idioma desejado.

Ecrã (Display):

Com a opção ”

Display

”, o utilizador pode alterar a cor

de fundo e a luminosidade do ecrã de trabalho.

Som (Sound):

Com a opção ”

Sound

”, o utilizador pode ativar ou de-

sativar o som dos botões, assim como definir o volume.

Definições de fábrica (Factory Settings):

Selecione a opção ”

Factory settings

” ao rodar e pre-

mir o botão rotativo/de pressão. O sistema irá solicitar-

-lhe que confirme o restauro das definções de fábrica.

Ao confirmar com o botão “

OK

”, o sistema repõe todas

as definições para os valores padrão originais de fábrica

(consulte a imagem  "

Estrutura de menu

").

Bluetooth

®

:

Na opção ”

Bluetooth

®

”, o utilizador pode ativar ou de-

sativar a função ”

Bluetooth

®

”.

Informações (Information):

Na opção “

Information

”, o utilizador obtém uma vi

-

são geral das definições de sistema mais importantes do

aparelho.

177

- As instruções e os parâmetros, assim como parâmetros suces-

sivos, são separados pelo menos através de um espaço livre

(Code: hex 0x20).

- Cada instrução individual (incluindo parâmetros e dados) e

cada resposta terminam com um Blank CR LF (Code: hex

0x20 hex 0x0d hex 0x20 hex 0x0A) e têm, no máximo, 80

caracteres.

- O  caracter  decimal  num  número  de  vírgula  flutante  é  o

ponto (Code: hex 0x2E).

As  explicações  até  aqui  prestadas  correspondem,  na  sua

maioria, às recomendações do círculo de trabalho NAMUR

(NAMUR - Recomendações para a realização de conexões

eléctricas  para  a  transmissão  analógica  e  digital  de  sinais

para aparelhos individuais MSR de laboratório. Rev. 1.1).

Os comandos NAMUR e os comandos específicos adicionais

IKA

®

servem apenas de comandos “low level” para a co-

municação entre a misturadora e o PC. Com um programa

de terminal ou de comunicação adequado, estes coman-

dos podem ser transmitidos directamente à misturadora.

labworldsoft é um pacote de soft ware da

IKA

®

, prático em

ambiente MS Windows, para accionar o agitador e determi-

nar os respectivos dados, permitindo também a introdução

gráfica, por ex. de rampas de números de rotações.

Comandos



Comandos

Função

IN_PV_1

Ler a temperatura real externa

IN_PV_2

Ler a temperatura real interna

IN_PV_3

Ler a temperatura de segurança real

IN_PV_4

Ler a rotação da bomba real

IN_SP_1

Ler a temperatura nominal interna (0: regulação interna)

Ler a temperatura nominal externa (1: regulação externa)

IN_SP_3

Ler a temperatura de segurança nominal

IN_SP_4

Ler a rotação da bomba nominal

IN_TMODE

Ler o controle de temperatura

0: regulação interna

1: regulação externa

OUT_SP_1 xxx

Definir a temperatura nominal interna XXX (0: regulação interna)

Definir a temperatura nominal externa XXX (1: regulação externa)

OUT_SP_12@n

Definição da temperatura de segurança WD com eco do valor definido

OUT_SP_4 xxx

Definir rotação da bomba XXX

OUT_SP_42@n

Definição da rotação de segurança WD com eco do valor definido

IN_STATUS

Bits de estado

OUT_TMODE_0

Definir controle de temperatura interna

OUT_TMODE_1

Definir controle de temperatura externa

OUT_WD1@n

Inicia o modo Watchdog 1 e define o tempo Watchdog para n (20...1500) segundos.

Eco do tempo Watchdog.

Em caso de um resultado WD1, as funções de aquecimento e da bomba são desligadas.

Este comando deve ser enviado dentro do tempo de Watchdog.

OUT_WD2@n

Inicia o modo Watchdog 2 e define o tempo Watchdog para n (20...1500) segundos.

Eco do tempo Watchdog.

Em caso de um resultado WD2, a temperatura nominal é alterada para a temperatura de

segurança WD e a rotação nominal da bomba para a rotação de segurança WD.

Este comando deve ser enviado dentro do tempo de Watchdog.

RESET

Repor o comando do computador e parar as funções dos aparelhos.

START_1

Iniciar a função de aquecimento

START_4

Iniciar o funcionamento da bomba

STOP_1

Parar a função de aquecimento

STOP_4

Parar o funcionamento da bomba

178

PC 1.1 Cabo

Este cabo é necessário para ligar a porta RS 232 (

10

) a um computador.

1

2 RxD

3 TxD

4

5 GND

6

7 RTS

8 CTS

9

1

RxD 2

TxD 3

4

GND 5

6

RTS 7

CTS 8

9

PC

1

2

3

4

5

6

7

8

9

9

8

7

6

5

4

3

2

1

Fig. 16

USB

USB Micro B

USB Micro A

Possibilidade de ligação do WiCo à station:

Fig. 27

Micro B

Micro A

Possibilidade de ligação da station ao computador:

RS 232

USB

USB A

A

USB Micro B

USB A

9-pin RS 232

RS 232 de 9 pinos

ou

USB

USB A

A

USB Micro B

USB A

RS 232

USB

USB A

ou

A

RS 232 de 9 pinos

RS 232 de 9 pinos

USB Micro B

USB A

Fig. 28

Micro B

Micro B

Micro B

Ligação multi-funções:

1 Válvula de saída M1 + (+24Vcc/máx. 0,8A)

2 Válvula de saída M1 - (máx. 24Vcc/máx. 0,8A)

3 Alarme/Interruptor de saída M2 Contacto 1 (máx. 30Vcc/ca/máx. 1A)

4 Alarme/Interruptor de saída M2 Contacto 2 (máx. 30Vcc/ca/máx. 1A)

5 Standby de entrada M3 + (+5V aprox. 10mA)

6 Standby de entrada M3 - (0V apenas para Standby)

7 --- (reservado para utilização futura, não ligar!)

8 --- (reservado para utilização futura, não ligar!)

1

2

3

4

5

6

7

8

Fig. 29

179

Manutenção e limpeza

O dispositivo não requer manutenção. Apenas se encon-

tra sujeito ao desgaste natural dos seus componentes e à

respetiva quota estatística de falhas.

Limpeza

Retire a ficha da tomada para

limpar.

Limpe o dispositivo

IKA

®

 apenas com um produto de lim-

peza autorizado pela

 IKA

®

.

Sujidade

Produto de limpeza

Corantes

Isopropanol

Material de construção  Água com tensoativo/Isopropanol

Cosméticos

Água com tensoativo/Isopropanol

Géneros alimentícios

Água com tensoativo

Combustível

Água com tensoativo

Em caso de material não citado, consulte o nosso

laboratório de aplicação especifica.

Utilize luvas de proteção para limpar o dispositivo.

Os dispositivos elétricos devem ser colocados no produto

de limpeza por razões de limpeza.

Durante a limpeza nenhuma humidade deve penetrar no

dispositivo.

Antes de ser aplicado um outro método de descontamina

-

ção ou limpeza que não o recomendado pelo fabricante,

o utilizador deve certificar-se junto ao fabricante, que o

método previsto não danifica o dispositivo.

Encomenda de acessórios

Na encomenda de acessórios indique o seguinte:

- Tipo de aparelho

- Número de fabricação do dispositivo, ver placa de carac-

terísticas

- Número da posição e designação da peça sobresselente,

 ver

www.ika.com

- Versão de software.

Reparação

Apenas envie dispositivos para reparação que es-

tejam limpos e sem substâncias perigosas para a

saúde.

Solicite  o formulário “

Certificado  de  segurança

“ junta

da

IKA

®

, ou utilize a versão do formulário descarregada do

sítio Web da

IKA

®

 www.ika.com

.

Em caso de reparação, envie o dispositivo na embalagem

original. As embalagens normais de armazém não são su

-

ficientes para devolver o dispositivo. Utilize também emba

-

lagens próprias para transporte.

180

Códigos de erro

Quando ocorre um erro, este é indicado através de um código de erro na indicação.

Neste caso, proceda do modo seguinte:



 Desligue o aparelho no interruptor próprio



Se necessário, tome as medidas de correcção previstas



 Ligue de novo o aparelho

Código de

erro

Efeito

Causa

Solução

Error 01

Bomba desligada

Aquecimento desligado

Sem sonda de temperatura Pt100

externa

- Verificar este sensor

Error 02

Bomba desligada

Aquecimento desligado

Sobrecorrente do motor

(corrente nominal)

- Reduzir a rotação do motor de bomba

- Utilizar líquido com baixa viscosidade

- Verificar se o rotor da bomba está bloqueado

Error 03

Bomba desligada

Aquecimento desligado

Sobrecorrente do motor

(corrente máx.)

- Reduzir a rotação do motor de bomba

- Utilizar líquido com baixa viscosidade

- Verificar se o rotor da bomba está bloqueado

Error 04

Bomba desligada

Aquecimento desligado

Sinal Hall do motor falhou

- Reduzir a rotação do motor de bomba

- Utilizar líquido com baixa viscosidade

- Verificar se o rotor da bomba está bloqueado

Error 05

Bomba desligada

Aquecimento desligado

Nível de líquido muito elevado

- Verificar nível de líquido e flutuador

Error 06

Bomba desligada

Aquecimento desligado

Nível de líquido muito baixo

- Verificar nível de líquido e flutuador

Error 07

Bomba desligada

Aquecimento desligado

Tensão de rede muito elevada

- Verificar alimentação da tensão de rede

Error 08

Bomba desligada

Aquecimento desligado

Tensão de rede muito baixa

- Verificar alimentação da tensão de rede

Error 09

Bomba desligada

Aquecimento desligado

Temperatura interna do aparelho

muito elevada

- Verificar temperatura ambiente e deixar o

aparelho esfriar

Error 10

Bomba desligada

Aquecimento desligado

Falha da comunicação do

computador

- Verificar cabo de comunicação

Error 11

Bomba desligada

Aquecimento desligado

Diferença de temperatura

muito grande entre o sensor de

controle e o sensor de segurança

- Verificar circuito de temperatura de

segurança e líquido do banho

Error 12

Bomba desligada

Aquecimento desligado

Alarme da temperatura de

segurança

- Verificar medição da temperatura do banho

Error 13

Bomba desligada

Aquecimento desligado

Unidade térmica desligada

através do circuito de segurança

- Verificar o valor nominal para a temperatura

de segurança e o nível do líquido

Error 14

Bomba desligada

Aquecimento desligado

Erro de ventilador

- Verificar o ventilador e limpar as grelhas

situadas na parte traseira

Se o erro não for eliminado através das medidas descritas ou for exibido outro código de erro:

- contacte o serviço de apoio ao cliente

- envie o dispositivo com uma breve descrição do erro.
