J.polski
MSE 1110, MSE 1310
Instrukcja instalacji
Instrukcja obsługi patrz www.heidenhain.de
1. Korzystanie z niniejszej instrukcji
Spis treści
Niniejsza instrukcja instalacji zawiera wszystkie konieczne dla instalowania tego
Korzystanie z niniejszej instrukcji .......100
urządzenia informacje. Informacje te są jedynie wyciągiem z instrukcji obsługi
Informacje o typie urządzenia.............102
(ID 1066850-xx). Instrukcja obsługi znajduje się pod adresem www.heidenhain.de do
Instrukcje bezpieczeństwa..................103
pobrania.
Dane techniczne .................................104
Poniższa instrukcja jest przeznaczona dla personelu, autoryzowanego do instalowania
HEIDENHAIN MSE 1000 , do obsługi i konserwacji.
Montaż ................................................105
Wykwalikowany pracownik jest z racji jego technicznego wykształcenia, wiedzy
Instalacja ............................................109
oraz doświadczenia jak i znajomości zasad w stanie wykonywać przekazane zadania
Konserwacja ....................................... 111
a także rozpoznawać niebezpieczne dla procesu pracy sytuacje.
100

Wskazówki w tej instrukcji
Wskazówki dotyczące bezpieczeństwa, wskazówki ostrzegawcze odnośnie możliwych
szkód materialnych jak i ogólne wskazówki są przedstawione w niniejszej instrukcji w
następujący sposób. Proszę zapoznać się na początek z tymi rodzajami wskazówek,
aby unikać szkód zdrowotnych albo materialnych.
Uwaga dotycząca dalszych wskazówek bezpieczeństwa. Te dodatkowe
pouczenia odnoszą się nie do określonych zagrożeń, lecz służą
uwrażliwieniu personelu i zwracają uwagę na docelowe wskazówki
bezpieczeństwa.
Ostrzeżenie!
Wskazówka, informująca o zagrożeniu, o konsekwencjach przy nieunikaniu
zagrożenia oraz o możliwości unikania pewnych zagrożeń.
Wskazówka
Ogólna wskazówka lub wskazówka, informująca głównie o ryzyku szkód
materialnych, o możliwych skutkach nieunikania pewnych sytuacji lub
możliwości uniknięcia takich sytuacji.
Przedstawienie pojęć w niniejszej instrukcji
Szczególnie ważne punkty lub pojęcia, na które użytkownik powinien zwracać
szczególną uwagę, są wydruckowane grubą czcionką.
101

2. Informacje o typie urządzenia
9
Niniejszą instrukcję można wykorzystywać dla kilku typów urządzeń. O ile to
możliwe, wykorzystywana jest nazwa urządzenia, dla którego została opracowana
niniejsza instrukcja. Jeśli dana funkcja przeznaczona jest wyłącznie dla określonego
Nazwa produktu ID
wariantu urządzenia, to przestawiana jest nazwa produktu albo nazwa produktu oraz
ID. Używana w niektórych przypadkach w nazwie produktu litera "x" oznacza, iż
Etykieta typu
opisywana funkcja jest dostępna dla kilku wariantów i typów urządzenia.
Niniejsza krótka instrukcja zawiera dane techniczne, jak i instrukcje montażu i
instalowania dla następujących typów urządzeń:
Nazwa produktu ID
MSE 1114 747499-01
MSE 1314 747503-01
MSE 1318 747504-01
Wskazówka
13
Proszę sprawdzić, czy instrukcja instalacji jest ważna, porównując
przedstawiony powyżej indeks na tabliczce indeksu z tym, znajdującym
się pod adresem
13
www.heidenhain.de indeksem. Jeśli indeksy te nie
Indeks
są zgodne, to proszę pobrać właściwą instrukcję instalacji na stronie
Tabliczka indeksu
internetowej www.heidenhain.de.
Na niektórych urządzeniach brak tabliczki indeksu.
102

3. Instrukcje bezpieczeństwa
Następujące wskazówki zawierają informacje dotyczące bezpieczeństwa dla unikania
szkód zdrowotnych lub materialnych:
Proszę zapoznać się najpierw z opisanymi tu instrukcjami, aby unikać
zagrożeń, które mogą doprowadzić do obrażeń bądź wypadków
śmiertelnych.
Przy otwarciu urządzenia mogą znajdować się w pobliżu niebezpieczne
komponenty pod napięciem. Nie otwierać urządzenia! Zawarte w urządzeniu
elementy konstrukcyjne nie wymagają konserwacji.
Mechanizm zabezpieczający urządzenia może poprzez niedopuszczalne
użycie zostać naruszony. Urządzenie może być wykorzystywane tylko
zgodnie z jego przeznaczeniem.
Wskazówka
Proszę zachować niniejszy dokument, dla uzyskiwania informacji o
bezpieczeństwie, obsłudze oraz wykorzystywania urządzenia w przyszłości.
Proszę przechowywać niniejszą instrukcję tak, aby znajdowała się ona w
pobliżu urządzenia.
103

4. Dane techniczne
MSE 1000 jest modularnym urządzeniem elektronicznym wysokiej jakości, dla
precyzyjnych pomiarów koniecznych w procesie produkcyjnym. Opisywane w tej
instrukcji moduły nie są przewidziane do eksploatacji na zewnątrz. Komponenty
MSE 1000 mogą być instalowane tylko zgodnie z niniejszą instrukcją. Montaż,
instalowanie oraz konserwacja mogą być przeprowadzane tylko przez autoryzowany personel.
MSE 1114
MSE 1314
MSE 1318
ID 747499-01
ID 747503-01
ID 747504-01
1)
Moc wejściowa
3.5 W 3.3 W 4.4 W
Przesyłanie danych Standard-Ethernet, IEEE 802.3
Adresowanie Stały IP-adres lub DHCP
Temperatura eksploatacji 0 °C ... 45 °C
Temperatura
-20 °C ... 70 °C
magazynowania
Względna wilgotność
80 %
powietrza
Wysokość 2000 m
Stopień ochrony IP 65
Kategoria przepięcia II, zużywające energię komponenty, zasilane ze stałej
instalacji
Stopień zabrudzenia 2
Masa 620 g 480 g 740 g
1)
Zapotrzebowanie mocy modułu. Podłączone sondy pomiarowe i przetworniki
muszą być dodatkowo uwzględniane.
Wskazówka
Przykłady obliczania dla zapotrzebowania mocy znajdują się w informacji o
produkcie MSE 1000 (ID 736907-xx).
104

19” / 483 mm
5. Montaż
MSE-1000-moduły mogą być zamocowywane na 35 mm standardowej szynie DIN
zgodnie z DIN EN 50022 w szae sterowniczej lub na nóżkach metalowych (osprzęt).
Pojedyńcze moduły są łączone ze sobą oraz przymocowywane ze sobą metodą
Size 3 Size 2 Size 1
zatrzaskową, tak iż powstaje łańcuch modułów.
MSE 1000 składa się w konguracji podstawowej z modułu zasilacza i modułu
bazowego. Oprócz portów dla przetworników moduł bazowy dysponuje także
portami dla interfejsów danych, sterowanie przełącznikiem nożnym oraz możliwością
komunikacji sieciowej. MSE 1000 może także w razie zapotrzebowania zostać
rozszerzony o dodatkowe moduły. Łącznie kongurowalnych jest do 250 osi lub
kanałów.
Rozmiary
modułów Rozmiar 1 Rozmiar 2 Rozmiar 3
Szerokość 53 mm 106 mm 159 mm
Montaż w 19-calowej szae
sterowniczej
Nóżki stojakowe (osprzęt)
105

Montaż modułu
Zamocowanie modułu:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Moduł z dolnym rowkiem wpustowym
12
nasadzić na dolnej krawędzi szyny
montażowej
Szynę montażową łagodnie przycisnąć w górę, przy tym sprężynę mocującą
11
wciskać w dół aż szyna zaskoczy na dolnym rowku
12
modułu
Górę modułu przechylać do szyny montażowej aż górny rowek
10
modułu znajdzie
się na górnej krawędzi szyny montażowej, przy tym dalej łagodnie przyciskć w górę
Montaż modułu
aż górny rowek modułu zaskoczy na szynie
Moduły połączyć ze sobą
Wskazówka
To urządzenie zawiera komponenty, które poprzez wyładowanie
elektrostatyczne (ESD) mogą zostać uszkodzone. Proszę uwzględnić
metody zabezpieczające dla eksploatowania wrażliwych na ESD
Uwzględnić środki bezpieczeństwa przy
komponentów i nigdy nie dotykać końcowek łącza bez przewidzianego
eksploatowaniu wrażliwych na ESD
uziemienia.
komponentów
Moduły połączyć ze sobą:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Prawy moduł przesuwać w lewo aż zapadka
3
lewego modułu znajdzie się z
zatrzaśnięciem w przewidzianym dla niej otworze szczelinowym
8
prawego
modułu
Połączenie modułów
106

Montaż prawej przesłony końcowej
Wszystkie moduły zasilające są dostarczane z kompletem dla lewej i prawej przesłony
zamykającej, aby otwarte strony modułu zostały przesłonięte. Lewa przesłona jest
montowana na pierwszym module łańcucha.
Montaż prawej przesłony końcowej:
Montaż prawej przesłony końcowej
Prawą przesłonę wstawić z prawej strony ostatniego modułu łańcucha
Sruby przesłony wstawić w odwierty dla zamocowania przesłony w przewidzianych
w tym celu otworach
14
na module
Sruby dokręcić śrubokrętem krzyżakowym
Montowanie elementów mocujących dla kabli
Wszystkie moduły są dostarczane z zestawem dla przeprowadzenia kabli. Każdy taki
zestaw zawiera dwa komplety elementów mocujących.
Nakrętkę sześciokątną M3 włożyć w kanale kabla
16
w dolnej części modułu
Srubę M3 wstawić przez uchwyt dla opaski zaciskowej kabla i śrubokrętem
krzyżakowym dokręcić z nakrętką M3
Przełożyć opaskę zaciskową przez uchwyt i zamocować kabel
107

Demontaż modułu
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Płaski śrubokręt włożyć do otworu szczelinowego
8
, który znajduje się u góry z
lewej strony na prawym module i w którym znajduje się zapadka, następnie wcisnąć
zapadkę
3
lewego modułu, aby mógł on zostać wymontowany
Łagodnie przycisnąć w górę i przy sprężynę mocującą
11
nacisnąć w dół
Pod nieznacznym naciskiem w górę wychylić górną stronę modułu z szyny
mocującej
Następnie nacisk w górę powoli zwolnić i moduł wyjąć z szyny mocującej
Demontaż modułu
108

6. Instalacja
Interfejsy
Odpowiedzialność za bezpieczeństwo systemu, w którym używane jest to
LED statusu zasilania energią
1
urządzenie, nosi monter lub instalujący ten system.
elektryczną
LED statusu dla sieci
2
Wskazówka
Port dla przełącznika
Dokonywanie połączeń i rozłączeń wtykowych tylko przy wyłączonym
4
nożnego
urządzeniu! Wewnętrzne elementy konstrukcji mogą w przeciwnym razie
zostać uszkodzone.
RJ-45 dla podłączenia
5
sieciowego
Porty dla interfejsów danych
Wejścia enkoderów: X11
6
... X18-oś dla enkoderów
Podłączenie przełącznika nożnego (MSE 1114)
liniowych i kątowych z
Urządzenie to może być eksploatowane wraz z przełącznikiem nożnym HEIDENHAIN
interfejsem EnDat. Liczba osi
o numerze identykacyjnym ID 681041-03.
zależna jest od modułu.
Podłączenie przełącznika nożnego:
Porty modułu
7
15
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Wtyczkę kabla przełącznika podłączyć do odpowiedniego gniazda
4
na module i
dokręcić śruby wtyczki kabla równomiernie mocno
4
Port dla przełącznika nożnego
109

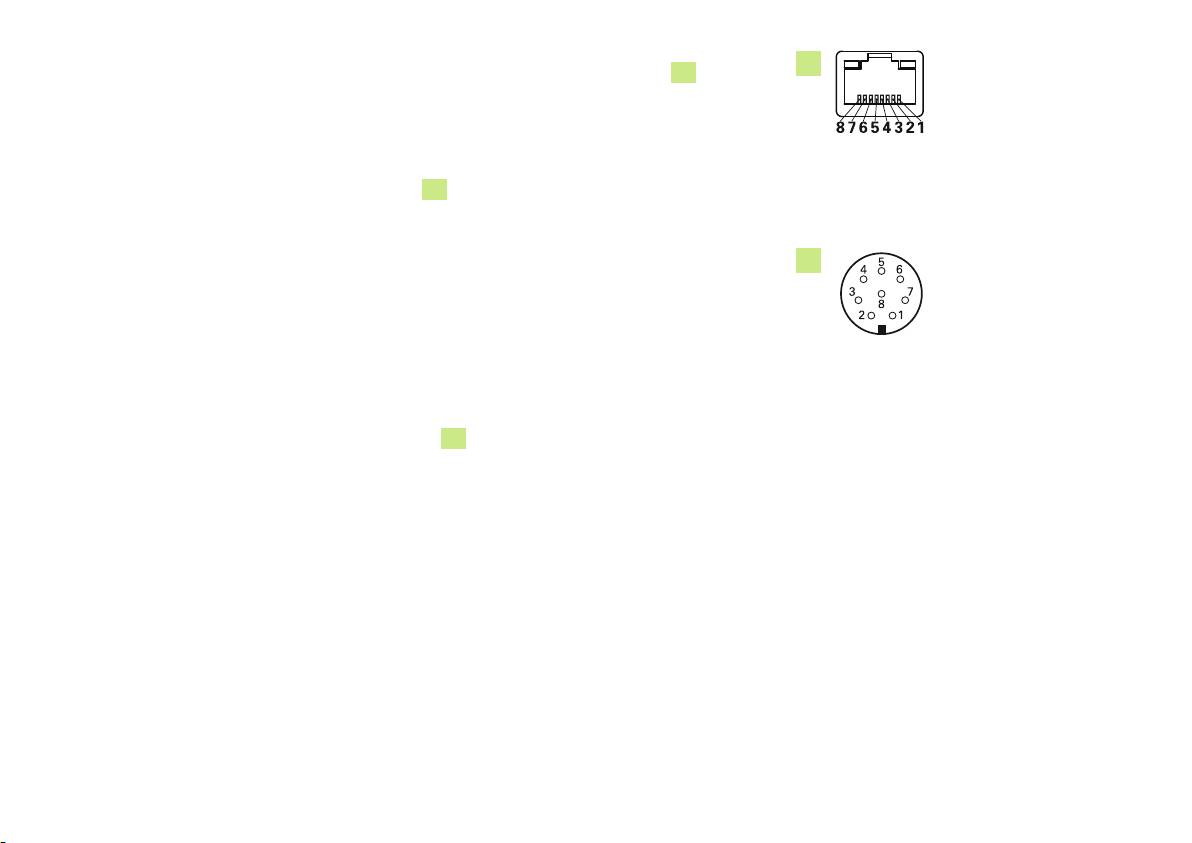

Podłączenie kabla sieci (MSE 1114)
5
Komunikacja pomiędzy modułami MSE i PC następuje poprzez port RJ-45
5
,
znajdujący się na module bazowym. Proszę wykorzystywać dla podłączenia do suwu
kabel nieskrosowany a dla bezpośredniego podłączenia do PC skrzyżowany kabel.
Podłączenie kabla sieci:
RJ-45-port
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Wtyczkę kabla podłączyć do RJ-45-portu
5
na module aż zaczepka zaskoczy,
przy czym zaczepka wtyczki musi wskazywać w górę
Podłączenie enkodera
6
Niniejszy produkt może być eksploatowany z sondami pomiarowymi, enkoderami
liniowymi lub obrotowymi rmy HEIDENHAIN, generującymi cyfrowe sygnały EnDat.
Kabel może mieć maksymalną długość 100 metrów.
Podłączenie enkodera:
Port dla przetwornika
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Karb na wtyczce kabla przetwornika i karb w porcie przetwornika modułu ustawić
odpowiednio względem siebie
Wtyczkę kabla wstawić w port przetwornika
6
a wtyczkę kabla poprzez obracanie
zgodnie z ruchem wskazówek zegara dokręcić aż do stałego równomiernego
zamocowania
110

7. Konserwacja
Opisane w tej instrukcji prace konserwacyjne mogą być konieczne przy instalowaniu
urządzenia. Dalsze informacje o konserwacji znajdują się w instrukcji obsługi
(ID 1066850-xx).
Czyszczenie
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
Przy czyszczeniu istnieje niebezpieczeństwo porażenia prądem przy
wnikaniu cieczy do korpusu urządzenia.
Dla unikania tego zagrożenia należy urządzenie zawsze wyłączyć i
odłączyć kabel sieciowy. Nie używać nigdy mokrej lub kapiącej tkaniny.
Wskazówka
Nie należy używać żadnych agresywnych środków czyszczących lub
rozpuszczalników, aby nie uszkodzić urządzenia.
Czyszczenie urządzenia:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Powierzchnie zewnętrzne wycierać ściereczką zwilżoną wodą z łagodnym środkiem
czyszczącym
111
Оглавление
- MSE 1110 MSE 1310
- MSE 1110, MSE 1310 Product overview
- MSE 1110, MSE 1310 Installationsanleitung
- MSE 1110, MSE 1310 Installation Instructions
- MSE 1110, MSE 1310 Guide d'installation
- MSE 1110, MSE 1310 Istruzioni di installazione
- MSE 1110, MSE 1310 Instrucciones de instalación
- MSE 1110, MSE 1310 Installationsanvisning
- MSE 1110, MSE 1310 Installatie-instructies
- MSE 1110, MSE 1310 Instruções de Instalação
- MSE 1110, MSE 1310 Instrukcja instalacji
- MSE 1110, MSE 1310 Инструкция по установке
- MSE 1110, MSE 1310 Kurulum Talimatları
- MSE1110、MSE1310 設置説明書
- MSE1110,MSE1310 安装说明
- MSE1110,MSE1310 安裝說明
- MSE 1110, MSE 1310 Dimensions, accessories and connector pin assignments
