Enerpac THQ-Series: Инструкция Гидравлический шланг / Фитинги
Инструкция Гидравлический шланг / Фитинги: Enerpac THQ-Series
Инструкция
Гидравлический шланг / Фитинги
L2255 Rev. B 05/14
ВАЖНАЯ ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО ДОСТАВКИ
Визуально осмотрите все компоненты на предмет повреждения при
доставке. При обнаружении таких повреждений незамедлительно
известите о них перевозчика. На повреждения, полученные при
транспортировке, гарантия НЕ распространяется. Перевозчик
несет финансовую ответственность за все работы по ремонту, а
также за замену поврежденного при транспортировке товара.
ОПИСАНИЕ
Компания Enerpac предлагает гидравлические шланги двух типов: из
термопласта и из высокопрочной резины. Шланг из термопласта
имеет четыре слоя, в том числе две высокопрочные оплетки из
стальной проволоки. Шланг из высокопрочной резины армирован
двумя слоями стального корда.
ВНИМАНИЕ!
Не применяйте шланги Enerpac в системах с давлением выше 700 бар (10 000 psi).
(25)
POWERFUL SOLUTIONS. GLOBAL FORCE.
СРАВНЕНИЕ
Шланг Серия 700 (термопласт) Серия 900 (резина)
Расчетный
4 : 1
2 : 1
коэффициент
Под давлением может
Растяжение
Низкое
расширяться
Гораздо более гибкий при низких
Гибкость Менее гибкий
температурах, однако резкие перегибы
могут привести к повреждению шланга
Устойчивость к
Инертный к воздействию
Менее устойчив к воздействию
воздействию
большинства жидкостей
разных типов жидкостей
Устойчивость к
Чувствителен к
Более устойчив к воздействию
воздействию
воздействию тепла
тепла
Прочность
внешней
Износостойкий Легко повреждается
оболочки
Устойчивость к
сильным
Очень устойчив Менее устойчив
циклическим

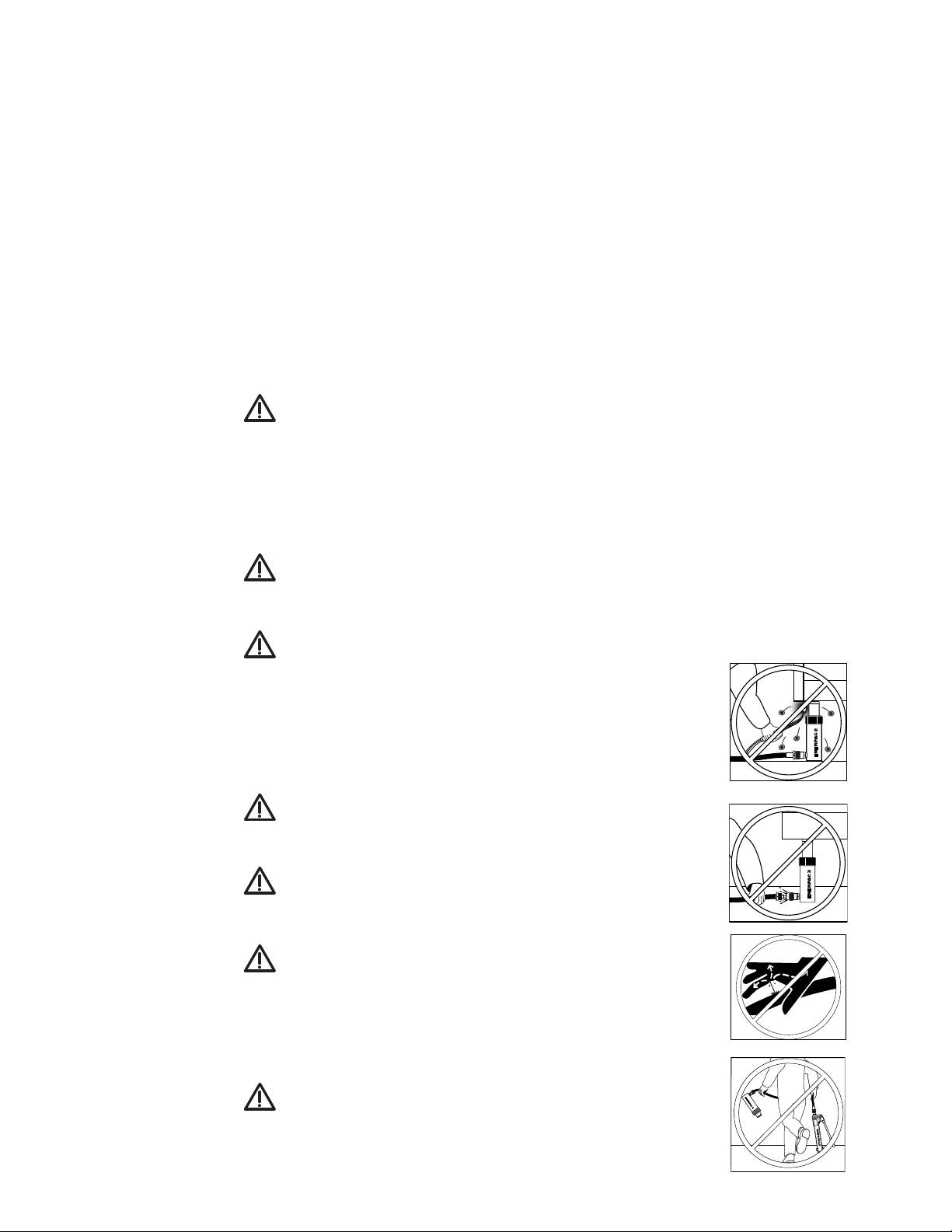

ТЕХНИКА БЕЗОПАСНОСТИ
Для предотвращения травмирования персонала при работе с
оборудованием внимательно прочтите все ПРЕДОСТЕРЕЖЕНИЯ,
ПРЕДУПРЕЖДЕНИЯ и ИНСТРУКЦИИ в документации и на
маркировке изделия и неукоснительно соблюдайте их. КОМПАНИЯ
ENERPAC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОВРЕЖДЕНИЯ,
ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕСОБЛЮДЕНИЯ ТРЕБОВАНИЙ
ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
ENERPAC, НЕПРАВИЛЬНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ИЛИ НЕНАДЛЕЖАЩЕЙ ЭКСПЛУАТАЦИИ ИЗДЕЛИЯ ИЛИ СИСТЕМЫ.
При возникновении любых неясностей относительно эксплуатации
оборудования Enerpac или требований техники безопасности
свяжитесь со специалистами компании Enerpac.
ВНИМАНИЕ!
Убедитесь, что ВСЕ компоненты системы, в том числе соединительные
компоненты, фитинги, трубы и трубопроводы, рассчитаны на максимальное
рабочее давление системы. Рабочее давление системы не должно превышать
наименьшего из номинальных давлений составляющих ее компонентов. В
противном случае система может выйти из строя, вследствие чего персонал
может получить серьезные травмы, а оборудование - сильные повреждения.
ВНИМАНИЕ!
При работе с гидравлическим оборудованием всегда используйте
надлежащие средства индивидуальной защиты.
ВНИМАНИЕ!
Следите за тем, чтобы все компоненты системы были
защищены от воздействия внешних повреждающих
факторов - чрезмерного нагрева, воздействия пламени,
брызг от сварки, движущихся частей механизмов, острых
краев и агрессивных химических веществ. Не допускайте
нагрева шлангов до температуры 65 °С (150 °F) и выше.
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ собирать и разбирать гидравлические
соединения, когда система находится под давлением.
ВНИМАНИЕ!
При работе с гидравлическим оборудованием всегда
используйте надлежащие средства индивидуальной защиты.
ВНИМАНИЕ!
Не трогайте шланги, находящиеся под давлением.
Незамедлительно заменяйте поврежденные шланги. Струя
масла из маленького отверстия в шланге способна проникать
через кожу и может вызвать серьезные травмы. Если под
кожу попало масло, немедленно обратитесь к врачу.
ОСТОРОЖНО!
Не переносите гидравлические компоненты, в том
числе насосы и цилиндры, поднимая их за присоединенные к
ним гидравлические шланги.
(26)
ОСТОРОЖНО!
Используйте только жидкости, рекомендованные изготовителем. Не
смешивайте в системе различные жидкости. Используйте только жидкости,
совместимые с компонентами системы. Несоблюдение этого правила может
повлечь за собой повреждение уплотнителей и шлангов. При применении
синтетических и огнестойких жидкостей необходимо использовать
специальные уплотнения и шланги. За рекомендациями обратитесь в
ближайший сервисный центр или в компанию изготовитель.
МОНТАЖ
Гидравлические шланги
1. Перед началом работ осмотрите систему.
2. Убедитесь в отсутствии трещин, перекручивания, порезов и
других повреждений, которые могут привести к утечке жидкости
из шланга. Обжатые участки на обоих концах шланга защищены
резиновыми трубками.
3. Убедитесь, что концы всех шлангов, соединители и штуцеры
разветвителей не имеют загрязнений, а их резьбы находятся в
хорошем состоянии.

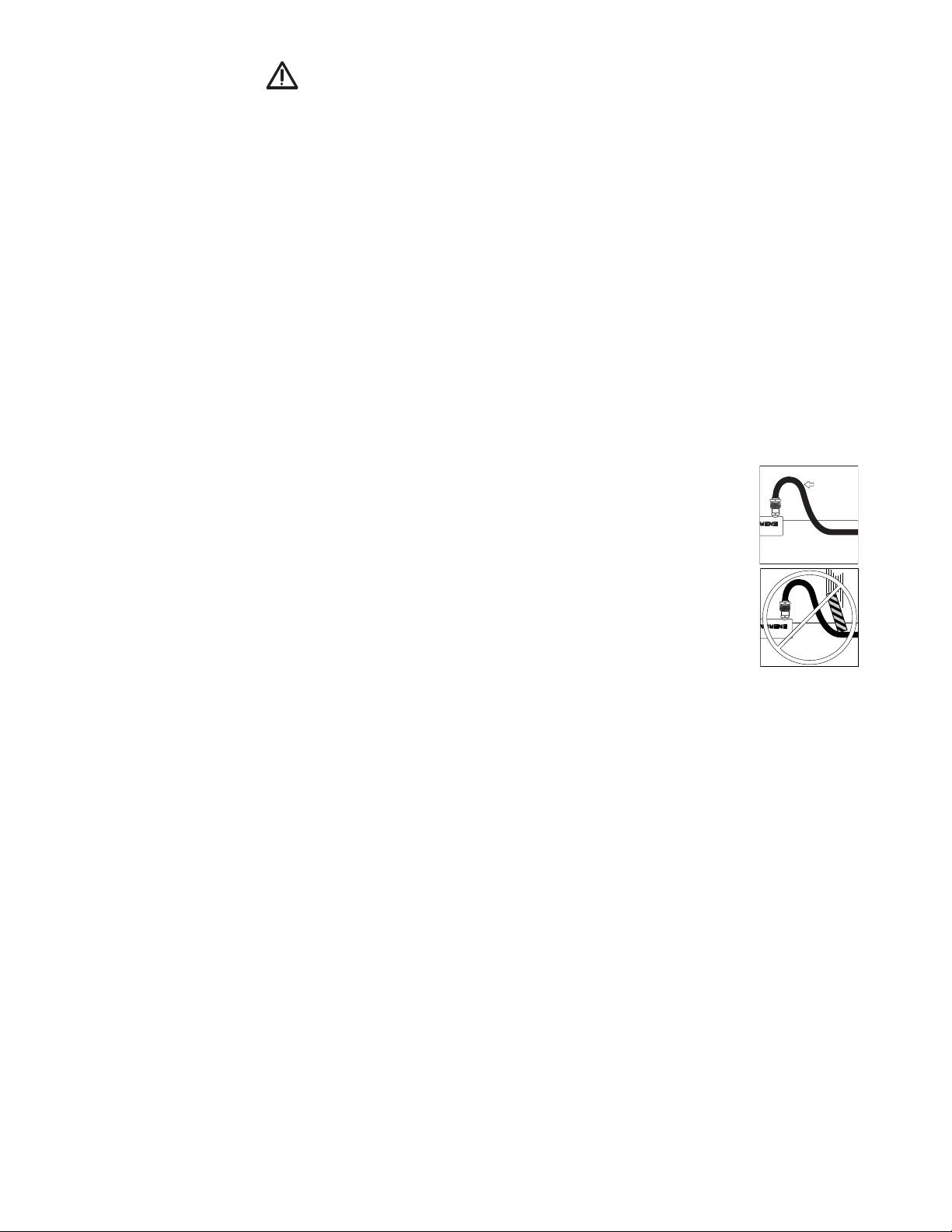

R = 4 ½ дюйма
4. Запрещается сильно перекручивать и изгибать
R = 11,4 c m
шланги. Радиус изгиба шланга должен быть не
менее 11,4 см (4,5 дюймов). Старайтесь
сократить количество изгибов по минимума.
5. Не роняйте на шланг тяжелые предметы.
Сильный удар может привести к повреждению
внутренних проволочных жил шланга. При
подаче давления поврежденный шланг может
разорваться.
6. Убедитесь, что все места соединений шлангов между насосом и
цилиндром надежно затянуты и не подтекают. Не затягивайте
соединения слишком сильно, не применяйте для затяжки
соединений инструменты. Слишком большой момент затяжки
может привести к преждевременной порче резьбы и к
разрушению фитингов высокого давления при давлении,
меньшем номинального. При использовании быстроразъемных
фитингов убедитесь, что они соединены между собой правильно
и полностью.
(27)
Трубы и фитинги
При использовании фитингов в гидравлических системах
выполняйте следующие рекомендации:
1. Следите за тем, чтобы фитинги с резьбой были навинчены без
перекоса.
2. Уплотнения всех соединений должно быть выполнено с
использованием высококачественного уплотнителя для трубной
резьбы.
3. Лента или состав для уплотнения соединений должны наноситься
только на резьбовые участки.
Не наматывайте ленту на первый виток резьбы, чтобы кусочки
ленты не попали в систему.
ОСТОРОЖНО!
Не допускайте попадания кусочков ленты в гидравлическую систему.
Попавшие в жидкость кусочки ленты будут мешать ее течению, в результате
чего функционирование системы будет нарушено.
4. Вибрация и ударные нагрузки в системе являются основной
причиной утечек в фитингах и трубах. Чтобы продлить срок
службы системы, применяйте серийно выпускаемые опоры для
труб. Наиболее важная зона, требующая установки опоры,
находится на расстоянии 10 - 18 сантиметров от фитинга.
5. Трубы не являются жесткими. Под длинными участками труб
необходимо устанавливать опоры. При отсутствии опор под
трубами фитинги могут преждевременно выйти из строя. Жестко
закрепляйте клапаны и манометры. Не надейтесь на собственную
жесткость труб!
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации данного раздела касаются компонентов, обычно используемых в
гидравлических системах.
Общие рекомендации
1. Следите за чистотой компонентов. Проблемы в гидравлических
системах часто являются следствием попадания в
гидравлическую систему грязи и/или частиц металла. Чтобы
избежать таких проблем, выполняйте надлежащее техническое
обслуживание, в том числе принимайте меры по
предупреждению образования ржавчины и поддержанию
чистоты компонентов системы. Эти меры помогут продлить срок
службы гидравлической системы.
2. Пользуйтесь только рекомендованной изготовителем системы
чистой гидравлической жидкостью; заменяйте гидравлическую
жидкость в соответствии с рекомендациями изготовителя. Если
оборудование работает в экстремальных условиях, замену
жидкости следует производить чаще.
(28)
3. Если в системе имеется фильтр, его необходимо регулярно
чистить и своевременно заменять.
Гидравлические шланги
1. До использования гидравлические шланги должны храниться в
картонной коробке.
2. Храните шланги при температуре 10-24 ºС (50-75 ºF) и
относительной влажности 20-70%.
3. Не храните шланги в помещениях с высокой температурой и
влажностью, а также вблизи источников тепла и не подвергайте
их воздействию прямого солнечного света.
4. Не складывайте шланги друг на друга. Вес вышележащих
шлангов будет расплющивать шланги, находящиеся внизу.
Рекомендуется хранить шланги в специальной стойке в
подвешенном состоянии.
5. Не переносите и не перетаскивайте гидравлические узлы за
соединительные элементы и шланги.
Фитинги и соединители
1. Необходимо следить за чистотой наружной и внутренней резьбы
соединительных компонентов и регулярно смазывать ее.
Соединители, не подсоединенные к системе, необходимо
закрывать пылезащитными крышками. Не снимайте крышки и не
вытаскивайте заглушки, пока компонент не будет готов к работе.
2. Если соединитель не используется, закройте его пылезащитной
крышкой. Следите за тем, чтобы все неиспользуемые в данный
момент соединители были закрыты крышками для защиты от
пыли и от повреждения резьбы.
3. Следите за тем, чтобы в места соединения шлангов не попадала
грязь и мелкие твердые частицы.
(29)
