Cambridge Audio Multi-room speaker system: Многокомнатная система Incognito

Многокомнатная система Incognito

Многокомнатная система Incognito 179

ПРОДВИНУТЫЕ ВАРИАНТЫ СИСТЕМЫ

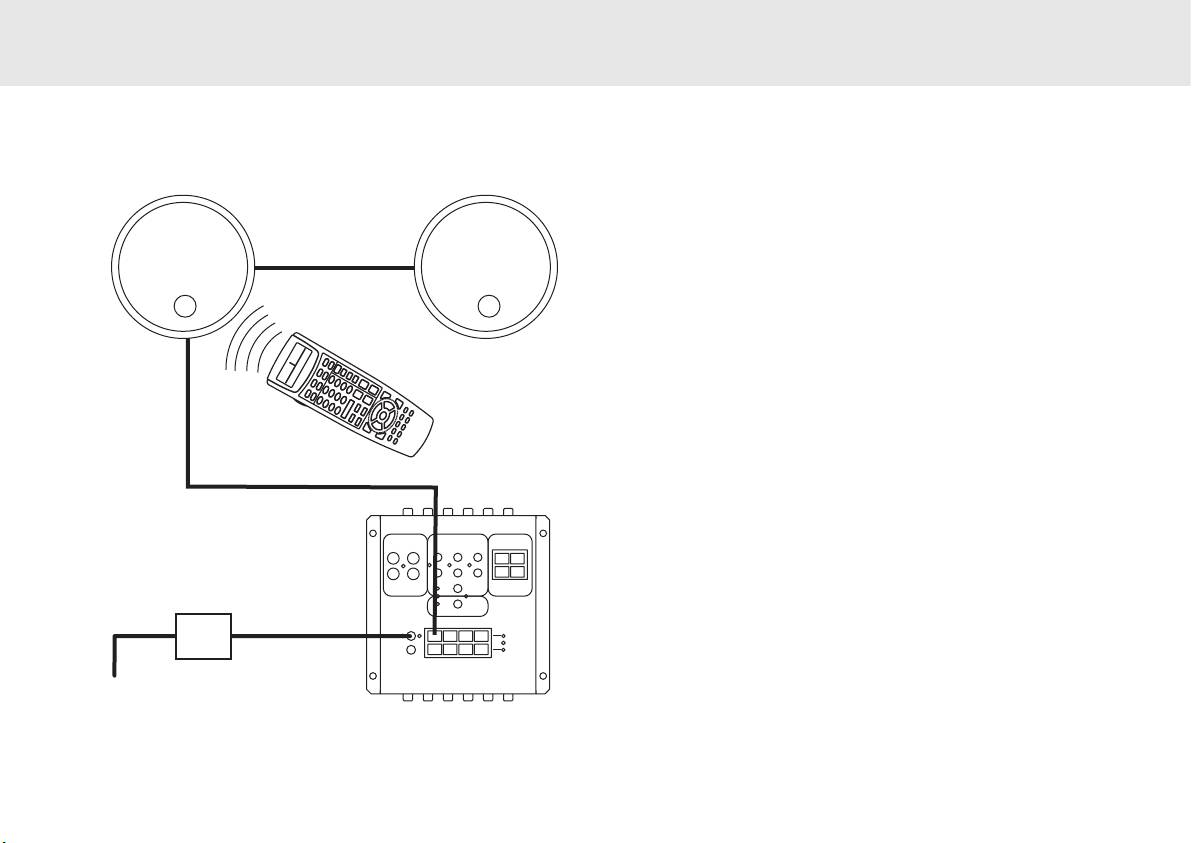

Активные динамики AS10

Активные динамики AS10 могут использоваться, когда нежелательно

крепить клавиатуру в стене. Особенность активных динамиков AS10

состоит в том, что ИК-приемник и усилитель в одном из динамиков и

Кабель динамика

также клавиатура KP10 не требуют питания от сети.

1. Используя одиночный кабель Cat-5e, подключите AS10-A к

концентратору AH10/VH10 при помощи разъема RJ45 на AH10, и

8-контактного разъема с расцветкой на AS10-A.

Разъем RJ45 хаба должен быть соединен согласно стандарту

EIA/TIA568A, как показано на стр. 6 руководства по проводным

соединениям.

Длина кабеля Cat-5, соединяющего AH10 и AS10-A, не должна

быть более 30 м/100 футов.

2. Динамик AS10-A затем подсоединяется к AS10-P, используя либо

кабель Cat-5e с 8-проводным подключением с расцветкой

(должны быть подсоединены все восемь проводников), либо

используя набор стандартного кабеля для динамиков.

Необходим лишь один метод подсоединения между активным и

пассивным динамиком.

Полный набор подробностей установки, подключения, эксплуатации и

специальных функций можно найти в руководстве, прилагаемом к

динамикам AS10.

ПРОДВИНУТЫЕ ВАРИАНТЫ СИСТЕМЫ

Подсоединение внешнего усилителя/активного

SS10

сабвуфера к вашей системе

Для случая, когда потребуется дополнительное усиление или нужен

активный сабвуфер, на задней части KP10 предусмотрен выход

предусилителя линейного уровня.

Активный

Используя высококачественный звуковой соединительный кабель,

сабвуфер или

внешний усилитель мощности можно подсоединить к винтовым

внешний усилитель

клеммам выхода предусилителя KP10.

Сдвоенный

Микшерная функция клавиатуры KP10 может использоваться для

экранирован

регулировки уровня между динамиками, подсоединенными к KP10 и к

ный кабель

внешнему усилителю/активному сабвуферу, чтобы настраивать

баланс между ними.

CCTV (кабельное телевидение)

Штепсельная розетка с

двумя разъемами

К многокомнатной системе Incognito может быть подсоединена

Phono/RCA

система кабельного телевидения CCTV .

Подключите выход видеосигнала монитора/телевизора к VH10,

IR10

используя входной разъем 'CCTV IN', расположенный на верхней

Концентратор CCTV

поверхности устройства и позволяющий просмотр живого видео во

всех подсоединенных зонах.

Если также требуется и звук, то выходной аудиосигнал системы CCTV

Видео

может быть подан на входы 'EXT/CCTV' устройства AH10.

Cat5

Звук (если

Если система CCTV должна управляться на расстоянии, подключите

доступен)

ИК-излучатель 'IR-1' к выходу 'ALL COMMANDS' (ВСЕ КОМАНДЫ) на

AH10 и закрепите излучатель над ИК-приемником системы CCTV. Это

позволит пользователю управлять системой CCTV из любой комнаты

дома.

180 Многокомнатная система Incognito
