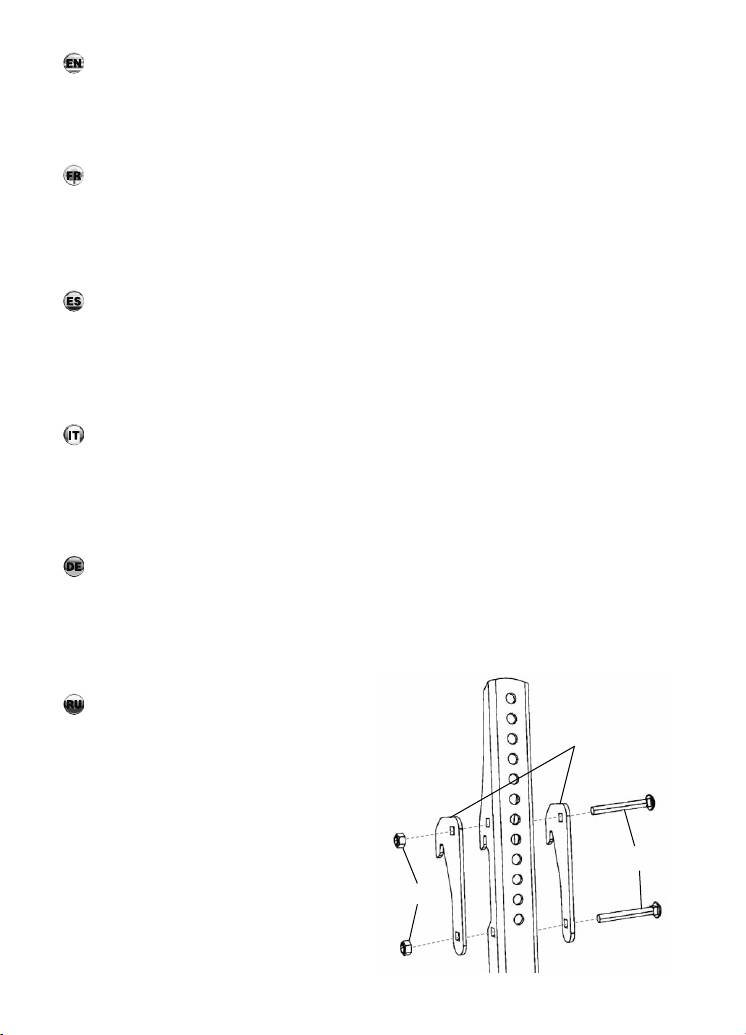

USING THE 5° TILT ADAPTER (7612 ONLY)
If you will be mounting your TV above eye level, and would prefer your mounted TV with a slight
tilt, insert two Carriage Bolts (AC) into each Monitor Arm (MA) as shown. Secure them with M6
Nuts (AE). Repeat for other arm. Make sure the finished head of the Carriage Bolt will be on the
outside of the Monitor Arm so the M6 Nuts will not be seen once the TV is installed.
UTILISER L'ADAPTATEUR D'INCLINAISON DE 5° (7612 SEULEMENT)
Si le téléviseur doit être posé au-dessus du niveau des yeux et qu'une légère inclinaison est souhaité,
introduire deux boulons à tête bombée (AC) dans un bras de moniteur (MA) comme sur
l'illustration. Les fixer avec des écrous M6 (AE). Répéter l'opération sur l'autre bras. Veiller à
placer la tête bombée du boulon sur l'extérieur du bras de moniteur, afin que les écrous M6 ne
soient pas visibles une fois que le téléviseur est posé.
USO DEL ADAPTADOR DE INCLINACIÓN DE 5° (7612 SOLAMENTE)
Si va a instalar el TV por encima del nivel de la vista y prefiere que esté levemente inclinado, inserte
dos pernos de cabeza redonda con cuello cuadrado (AC) en cada brazo de la pantalla (MA) tal como
se muestra. Asegúrelos con tuercas M6 (AE). Repita el procedimiento para el otro brazo. Asegúrese
de que la punta de terminación del perno de cabeza redonda con cuello cuadrado está en la parte
exterior del brazo de la pantalla para que no se vean las tuercas M6 una vez instalado el TV.
UTILIZZO DELL'ADATTATORE DI INCLINAZIONE 5° (solo modello 7612)
Per montare il televisore al di sopra del livello degli occhi e inclinare leggermente lo schermo,
inserire i due bulloni a testa tonda (AC) in ognuno degli snodi dello schermo (MA), come illustrato.
Assicurare le viti con i dadi M6 (AE). Ripetere l'operazione per il secondo snodo. Verificare che la
testa dei bulloni a testa tonda si trovi all'esterno dello snodo dello schermo, in modo che - una
volta installato il televisore - i dadi M6 non siano visibili.
UNTER EINSATZ DES 5° KIPPADAPTERS (NUR 7612)
Wenn Sie Ihr TV höher als die Augenhöhe anbringen möchten, und es leicht gekippt sein soll,
fügen Sie zwei Schlittenbolzen (AC) in jeden Monitorarm (MA) wie abgebildet ein. Befestigen
Sie sie mit den M6-Muttern (AE). Wiederholen Sie dies für den anderen Arm. Achten Sie
darauf, dass der fertig bearbeitete Kopf des Schlittenbolzens außen auf dem Monitorarm
angebracht ist, sodass die M6-Muttern nach der Installation des TVs nicht sichtbar sind.
ИСПОЛЬЗОВАНИЕ
АДАПТЕРА НАКЛОНА 5°
TA
(ТОЛЬКО ДЛЯ МОДЕЛИ 7612)
Если вы будете устанавливать телевизор
выше уровня глаз и предпочитаете, чтобы
телевизор был установлен с небольшим
наклоном, вставьте два каретных болта
(АС) в крепежный узел монитора (МА),
как показано на рисунке. Закрепите их
гайками М6 (АЕ). Сделайте то же самое
AC
для второго крепежного узла монитора.
Убедитесь, что головка каретного
болта находится снаружи крепежного
AE
узла монитора, чтобы гайки М6 не были
видны после того как телевизор
установлен.
14

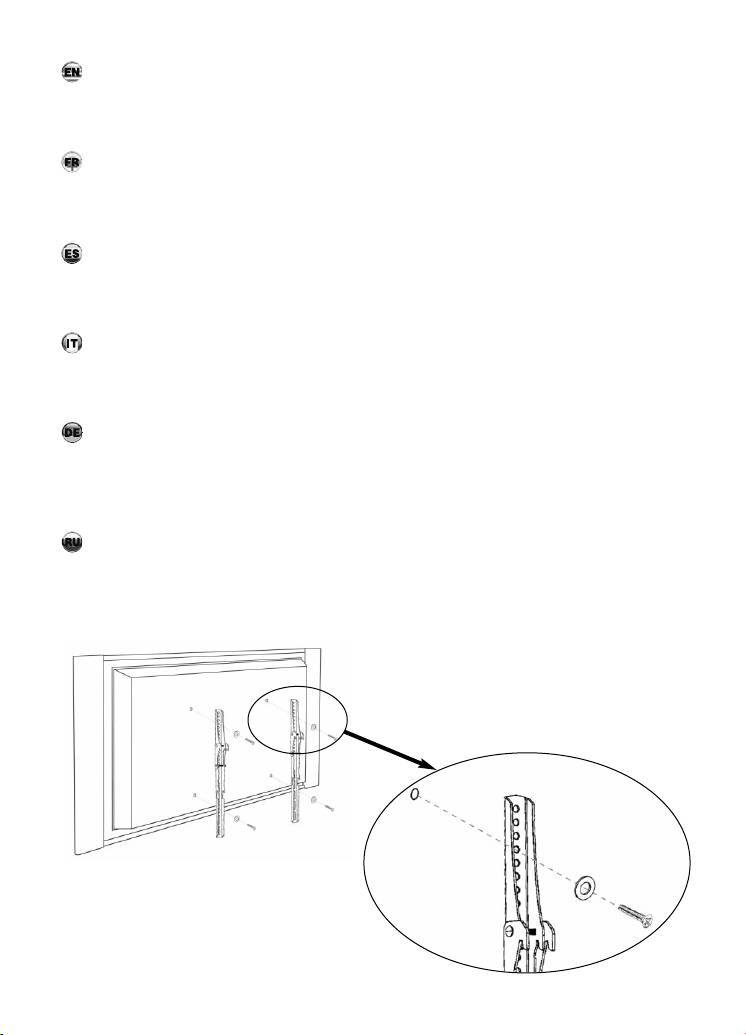

ATTACHING THE MONITOR ARMS (MA)
Attach each Monitor Arm (MA) to the back of your television as shown. Make sure that each
Washer (R for M4 or M5 screws, or S for M6 or M8 screws) is placed between the Screw and the
Monitor Arm. Don’t place the Washers between the Arms and the television.
FIXER LES BRAS DE MONITEUR (MA)
Fixer les deux bras de moniteur (MA) au dos du téléviseur comme sur l'illustration. Veiller à bien
placer une rondelle (R pour les vis M4 ou M5, S pour les vis M6 ou M8) entre chaque vis et le bras
de moniteur. Ne pas placer de rondelle entre les bras et le téléviseur.
CÓMO FIJAR LOS BRAZOS DE LA PANTALLA (MA)
Conecte cada brazo de la pantalla (MA) a la parte trasera de su televisor tal como se muestra.
Asegúrese de que cada arandela (R para tornillos M4 o M5 o S para tornillos M6 o M8) esté colocada
entre el tornillo y el brazo de la pantalla. No coloque las arandelas entre los brazos y el televisor.
FISSAGGIO DEGLI SNODI DELLO SCHERMO (MA)
Fissare ognuno dei due snodi dello schermo (MA) al retro del televisore, come illustrato. Verificare
che ogni rondella (R per le viti M4 o M5, oppure S per le viti M6 o M8) sia posta tra la vite e lo
snodo dello schermo. Non posizionare le rondelle tra lo snodo e il televisore.
BEFESTIGUNG DER MONITORARME (MA)
Befestigen Sie jeden Monitorarm (MA) an der Rückseite Ihres Fernsehers wie abgebildet. Achten
Sie dabei darauf, dass jede Unterlegscheibe (R für M4- oder M5-Schrauben oder S für M6- oder
M8-Schrauben) zwischen der Schraube und dem Monitorarm liegt. Legen Sie die Unterlegscheiben
nicht zwischen die Arme und den Fernseher.
ПРИКРЕПЛЕНИЕ КРЕПЕЖНЫХ УЗЛОВ МОНИТОРА (МА)
Прикрепите каждый крепежный узел монитора к задней стенке телевизора как показано.
Убедитесь, что каждая шайба (R для винтов M4 или M5, или S для винтов M6 или M8)
установлена между винтом и крепежным узлом монитора. Не устанавливайте шайбы
между крепежными узлами и телевизором.
15
U

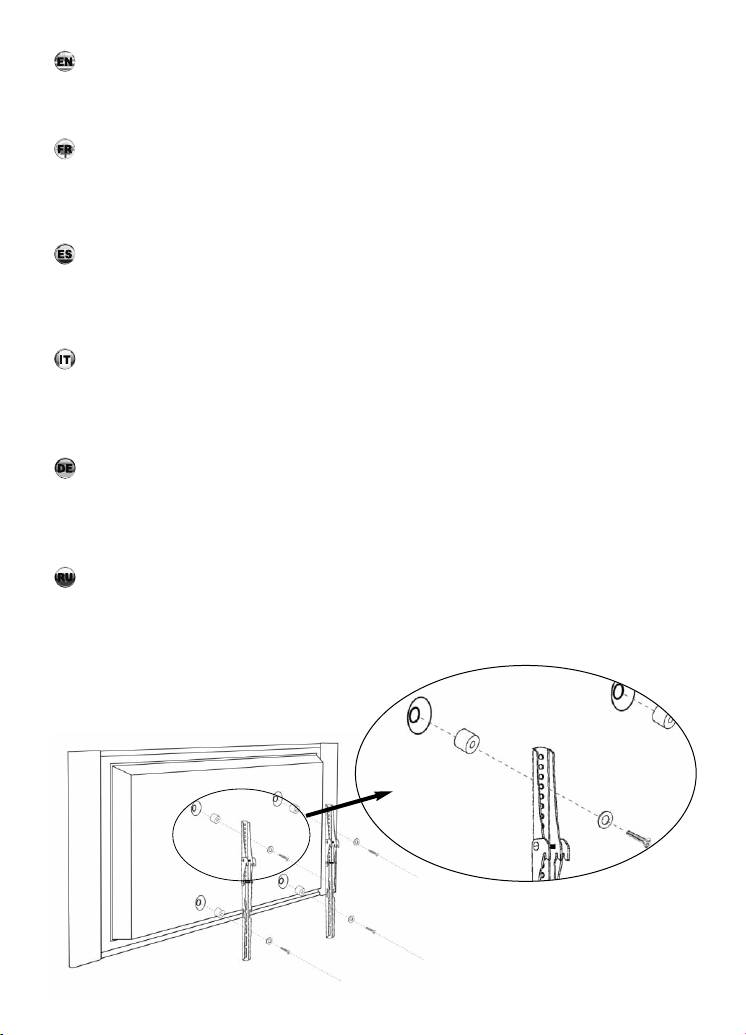

se spacers if Monitor Arms (MA) do not fit firmly against the back of the television, such as
when the back of the television is curved, contains larger recessed mounting holes, or some other
obstruction is in the way. Spacers also provide extra room for cables. The Arms must rest securely
on the spacers, and should not be loose.
Utiliser les douilles d'espacement si les bras de moniteur (MA) n'appuient pas fermement contre
le dos du téléviseur, comme lorsque le dos du téléviseur est incurvé, qu'il contient de grands trous
de fixation en retrait ou qu'il y a d'autres obstacles. Les douilles d'espacement offrent également
plus d'espace pour les câbles. Les bras doivent appuyer fermement sur les douilles d'espacement et
ne pas avoir de jeu.
Use los espaciadores si los brazos de la pantalla (MA) no encajan con firmeza contra la parte
trasera del televisor, como sucede cuando esta parte es curva, contiene orificios de montaje
embutidos más grandes o presenta alguna otra obstrucción. Los espaciadores también ofrecen
espacio adicional para cables. Los brazos deben apoyarse con firmeza sobre los espaciadores y no
deben quedar flojos.
Utilizzare i distanziali quando gli snodi dello schermo (MA) non appoggiano perfettamente al
retro del televisore, ad esempio quando la parte posteriore del televisore è ricurva, oppure è dotata
di fori di montaggio infossati e di dimensioni maggiori, o quando è presente qualche tipo di
intralcio. I distanziali offrono anche spazio addizionale per l'alloggiamento dei cavi. Gli snodi
devono aderire fermamente ai distanziali, e non devono risultare allentati.
Verwenden Sie Abstandshalter, wenn die Monitorarme (MA) nicht fest gegen die Rückseite des
TVs ansitzen, beispielsweise, wenn die Rückseite des Fernsehers gerundet ist, größere ausgesparte
Befestigungslöcher hat oder falls irgend eine andere Blockierung vorhanden sein sollte. Die
Abstandshalter bieten Ihnen auch zusätzlichen Platz für die Kabel. Die Arme müssen sicher auf
den Abtandshaltern liegen, und dürfen nicht locker sein.
Используйте промежуточные кольца, если крепежные узлы монитора (МА) не прилегают
плотно к задней стенке телевизора, например, когда когда задняя панель телевизора не
плоская, с довольно большими глухими отверстиями для установки, или имеются другие
помехи. Промежуточные кольца также обеспечивают дополнительное место для кабелей.
Крепежные узлы монитора должны плотно прилегать к промежуточным кольцам и не
двигаться.
16
INSTALLING THE WALL MOUNT IN WOOD
POSER LE SUPPORT MURAL SUR DU BOIS
CÓMO INSTALAR EL SOPORTE DE PARED EN MADERA
INSTALLAZIONE DEL SUPPORTO A PARETE SU LEGNO
INSTALLATION DER WANDBEFESTIGUNG IN HOLZ
КРЕПЛЕНИЕ НАСТЕННОГО КРОНШТЕЙНА К ДЕРЕВУ

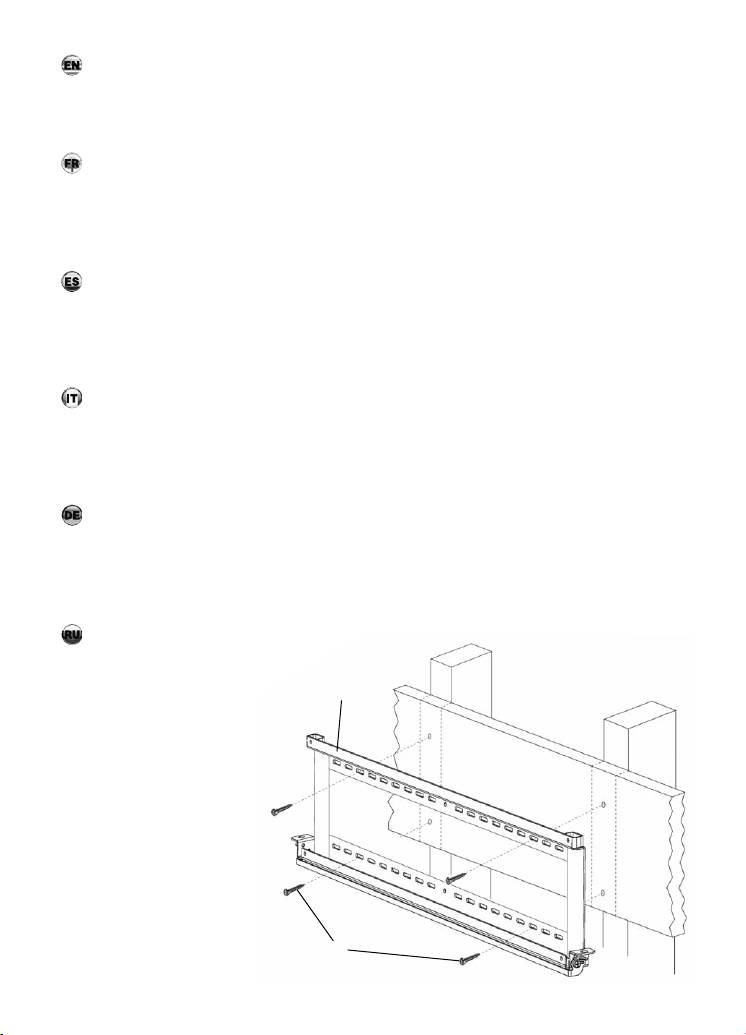

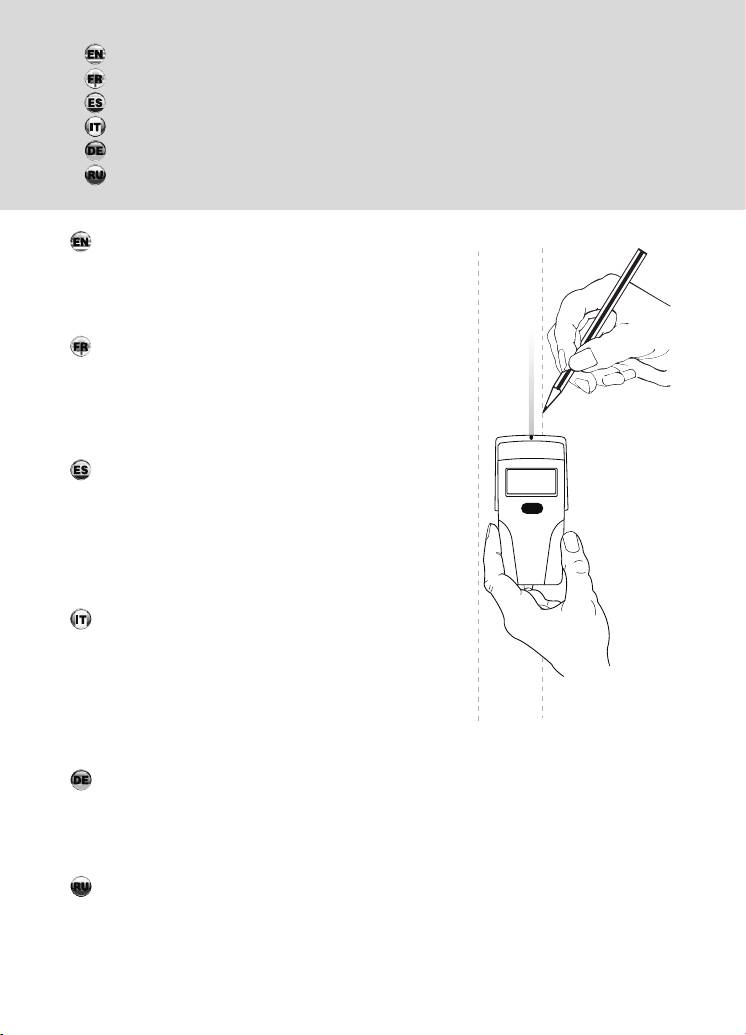

FIND THE WOOD STUDS
Using a stud finder, find the exact location of the studs
to which you want to attach the wall mount. Mark the
right and left side to determine the center of each stud.
TROUVER LES MONTANTS EN BOIS
À l'aide d'un détecteur de montant, trouver
l'emplacement exact des montants sur lesquels doit être
attaché le support mural. Marquer les bords gauche et
droit pour déterminer le centre de chaque montant.
CÓMO ENCONTRAR LOS
MONTANTES DE MADERA
Utilizando un localizador de montantes, determine
la ubicación exacta de los montantes sobre los que
desea fijar el soporte de pared. Marque los lados
derecho e izquierdo para determinar el centro de
cada montante.
INDIVIDUARE I MONTANTI
DI LEGNO
Con l'ausilio di un rilevatore, individuare la
posizione esatta dei montanti ai quali si intende
fissare il supporto a parete. Contrassegnare gli estremi
sinistro e destro dei montanti per determinarne il
punto centrale.
FINDEN SIE DIE HOLZBOLZEN
Mit einem Bolzenfinder finden Sie jetzt den genauen Ort des Bolzens, an den Sie die
Wandbefestigung befestigen wollen. Markieren Sie die rechte sowie auch linke Seite, um die Mitte
des Bolzens bestimmen zu können.
НАЙДИТЕ ДЕРЕВЯННЫЕ СТОЙКИ
С помощью искателя стойки найдите точное местоположение стоек, к которым вы хотите
прикрепить кронштейн. Отметьте правую и левую стороны, чтобы определить центр каждой
стойки.
17

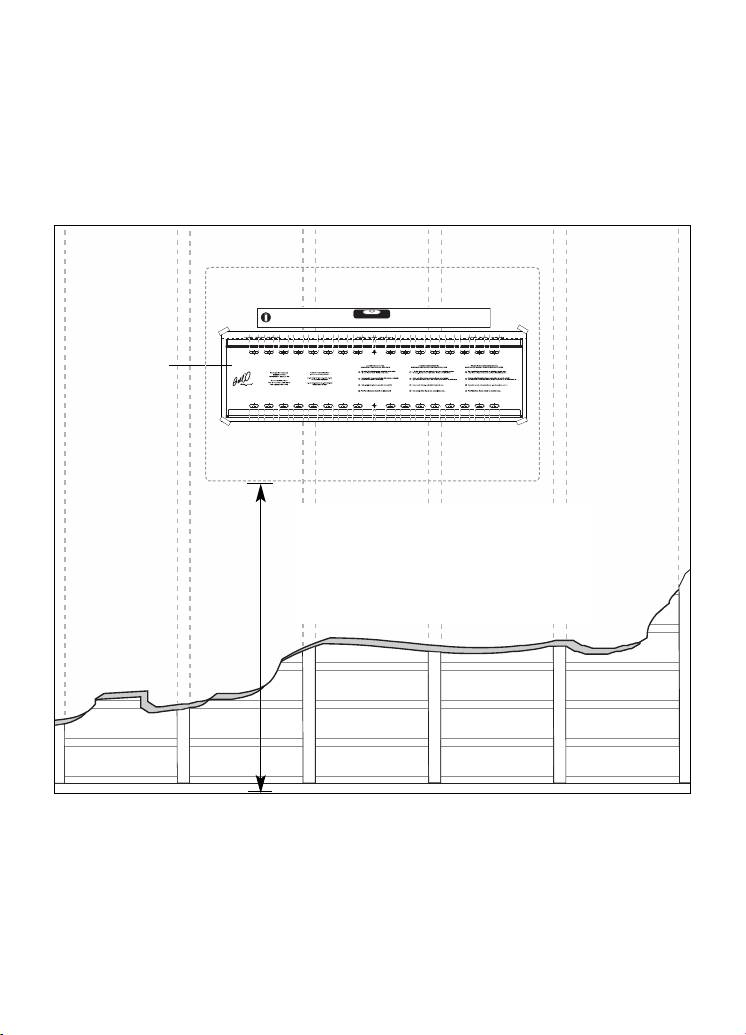

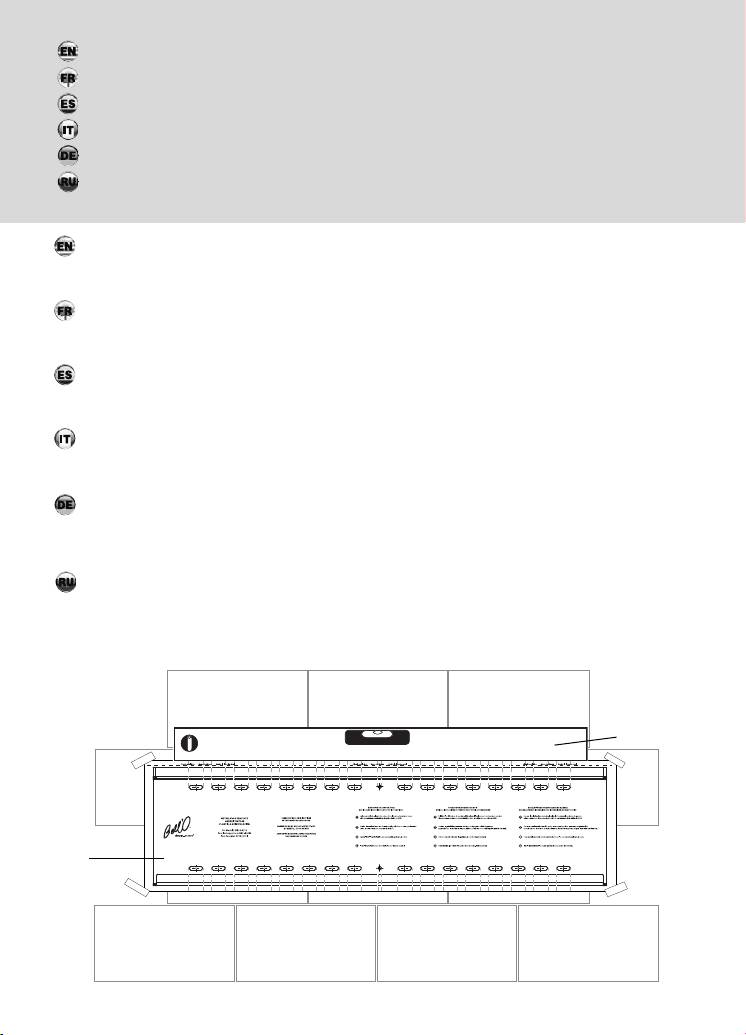

DETERMINE HEIGHT LOCATION OF TELEVISION
Measure the distance from the bracket holes to the top and bottom of the TV to determine
the center mounting position. Measure from the floor up, and make small marks on the wall to
help you determine the desired TV height. Using a level, line up the Installation Template
(IT) with your pencil markings and tape it into place.
DÉTERMINER L'EMPLACEMENT EN HAUTEUR
DU TÉLÉVISEUR
Mesurer la distance des mesurer la distance entre les trous du support et le haut et le bas du
téléviseur pour déterminer la position de pose centrale. Mesurer la hauteur depuis le sol et
tracer de petits repères sur le mur pour marquer la hauteur souhaitée pour le téléviseur. À l'aide
d'un niveau, aligner le gabarit de pose (IT) sur les marquages et l'attacher avec du ruban
adhésif.
DETERMINE LA ALTURA EN LA QUE COLOCARÁ
EL TELEVISOR
Para determinar el centro de la posición de montaje mida la distancia desde los orificios del
soporte hasta las partes superior y trasera del televisor. Mida desde el piso y haga pequeñas
marcas sobre la pared para ayudarse a determinar la altura deseada para el TV. Use un nivel
para alinear la plantilla de instalación (IT) con las marcas del lápiz y sujete con cinta adhesiva
en el lugar.
DETERMINARE LA POSIZIONE IN ALTEZZA
DEL TELEVISORE
Per determinare la posizione centrale di montaggio, misurare la distanza dai fori dei sostegni
alla parte superiore e quella inferiore del televisore. Misurare partendo dal pavimento, e fare un
segno sul muro per indicare l'altezza desiderata. Con l'ausilio di una livella, allineare lo schema
di installazione (IT) al segno sul muro e fissarlo con nastro adesivo.
BESTIMMEN SIE DIE STELLE DER HÖHE
DES FERNSEHERS
Messen Sie den Abstand von den Trägerlöchern zum oberen und unteren Teil des TVs, um die
Mitte festzulegen. Messen Sie vom Fußboden nach oben, und markieren Sie die Wand mit
kleinen Bleistiftmarkierungen, um die gewünschte Höhe des Fernsehers bestimmen zu können.
Mit einem Nivellierinstrument wird die Installationsschablone (IT) mit Ihren
Bleistiftmarkierungen ausgerichtet und mit dem Abdeckband an der richtigen Stelle befestigt.
ОПРЕДЕЛИТЕ ПОЛОЖЕНИЕ ТЕЛЕВИЗОРА ПО ВЫСОТЕ
Измерьте расстояние от отверстий кронштейна до верха и низа телевизора, чтобы
определить центр установочного положения. Измерьте расстояние от пола вверх и
сделайте карандашом пометки на стене, что поможет вам определить желаемую
высоту положения телевизора. Используя уровень, совместите шаблон для
установки (IT) с пометками на стене и закрепите шаблон маскировочной лентой.
18
IT

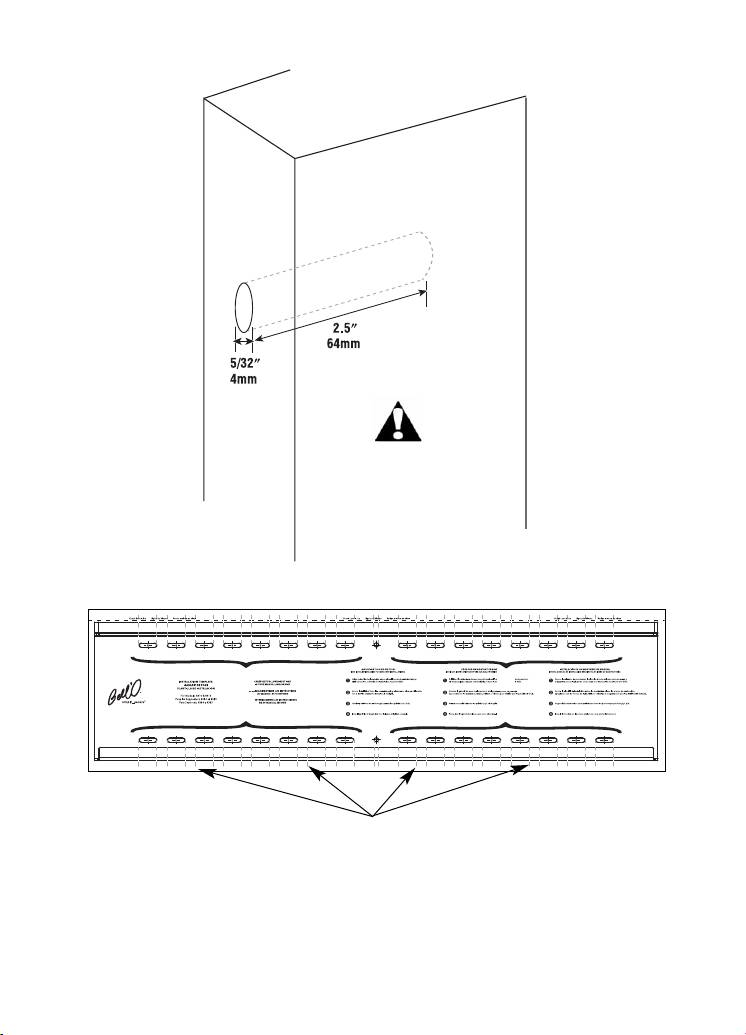

• Height to bottom of TV
• Hauteur jusqu'au bas du téléviseur
• Altura hasta la parte inferior del TV
• Altezza alla parte inferiore del televisore
• Höhe zum unteren Teil des TVs
•
Высота до низа телевизора
19

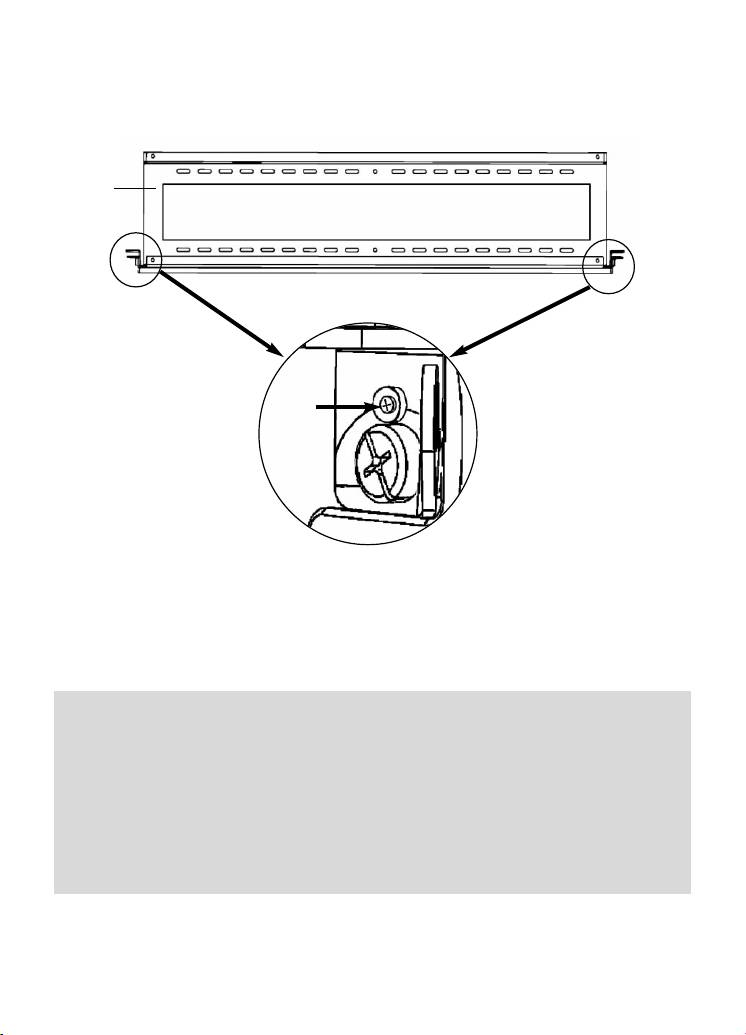

INSTALL THE SECURITY SCREWS (AB)
Before you attach the Wall Plate (WP) to the wall, insert the M4 x 10mm Security
Screws (AB) into the locking mechanism on each end of the bracket. Insert them
only half way, so that the locking arm can still be easily rotated.
POSER LES VIS DE SÉCURITÉ (AB)
Avant de fixer la plaque murale (WP) au mur, introduire les vis de sécurité M4 x 10
mm (AB) dans le mécanisme de verrouillage à chaque extrémité de la plaque. Ne les
visser qu'à moitié, pour permettre au bras de verrouillage de tourner aisément.
CÓMO INSTALAR LOS TORNILLOS DE SEGURIDAD (AB)
Antes de fijar la placa de pared (WP) a la pared, necesitará insertar los tornillos de
seguridad M4 x 10mm (AB) dentro del mecanismo de cierre en cada extremo del
soporte. Insértelos solamente hasta la mitad para que el brazo de cierre todavía pueda
rotarse fácilmente.
INSTALLAZIONE DELLE VITI DI SICUREZZA (AB)
Prima di fissare il supporto (WP) al muro, inserire le viti di sicurezza M4 x 10 mm
(AB) nel meccanismo di blocco, ad entrambe le estremità della piastra-supporto.
Inserire le viti solo a metà, in modo che lo snodo possa ancora essere ruotato con
facilità.
INSTALLATION SIE DIE SICHERHEITSSCHRAUBEN (AB)
Bevor Sie die Wandplatte (WP) an der Wand befestigen, fügen Sie die M4 x 10 mm
Sicherheitsschrauben (AB) in den Verriegelungsmechanismus an jedem Ende des
Trägers ein. Führen Sie sie nur zur Hälfte ein, damit der Verriegelungsarm immer
noch leicht gedreht werden kann.
УСТАНОВИТЕ КРЕПЕЖНЫЕ ВИНТЫ (AB)
Перед тем как прикрепить настенную плату (WP) к стене, вставьте крепежные
винты(AB) M4 x 10 мм в фиксирующий механизм на каждом конце кронштейна.
Вставьте их не до конца, чтобы фиксирующий элемент можно было легко
поворачивать.
20
WP
AB
FOR MASONRY INSTALLATIONS, SEE PAGE 25.
POUR UNE POSE SUR DE LA MAÇONNERIE, VOIR PAGE 25.
PARA INSTALACIONES EN MAMPOSTERÍA CONSULTE LA PÁGINA 25.
PER INSTALLAZIONI A MURO, VEDERE A PAGINA 25.
FÜR INSTALLATIONEN IN MAUERWERK, SIEHE SEITE 25.
КРЕПЛЕНИЕ К КАМЕННОЙ КЛАДКЕ, СМ. СТР. 25.
21
DRILL PILOT HOLES
Follow directions on the Installation Template (IT) carefully. Drill four holes 2.5"
(64mm) deep using a 5/32" (or 4mm) size drill bit in the “A”, “B”, "C", and "D"
locations noted on the Installation Template.
PERCER LES TROUS GUIDES
Suivre avec attention les instructions figurant sur le gabarit de pose (IT). Percer
quatre trous de 64 mm (2,5 po) de profond avec un foret de 5/32 po (ou 4 mm) de
diamètre aux emplacements notés « A », « B », « C » et « D » sur le gabarit de
pose.
CÓMO TALADRAR ORIFICIOS GUÍA
Siga cuidadosamente las instrucciones de la plantilla de instalación (IT). Taladre
cuatro orificios de 2,5” (64 mm) de profundidad con una broca de 5/32” (4mm) en
las posiciones “A”, “B”, “C” y “D” indicadas en la plantilla de instalación.
TRAPANARE I FORI PILOTA
Seguire con attenzione le istruzioni contenute sullo schema di installazione (IT).
Trapanare quattro fori profondi 64 mm, con una punta da 4 mm, nei punti
“A”, “B”, “C” e “D” indicati sullo schema di installazione.
FÜHREN SIE VORBOHRUNGEN DURCH
Bitte achten Sie darauf, dass der Installationsschablone (IT) sorgfältig gefolgt wird.
Bohren Sie vier 64 mm tiefe Löcher mit einer 4 mm großen Bohrerspitze in die
"A" und "B" Stellen, die auf der Installationsschablone markiert sind.
ПРОСВЕРЛИТЕ УСТАНОВОЧНЫЕ ОТВЕРСТИЯ
Аккуратно и точно следуйте инструкциям , написанным на шаблоне для
установки (IT). Просверлите четыре отверстия глубиной 2.5" (64 мм),
используя сверло 5/32" (или 4 мм), в местах, обозначенных “A”, “B”, "C" и "D"
на шаблоне для установки.
22
A
B
C
D
Use lines on Installation Template (IT) to align Template with stud pencil markings.
Se servir des lignes sur le gabarit de pose (IT) pour aligner le gabarit avec repères de montants au crayon.
Utilice líneas en la plantilla de instalación (IT) para alinear la plantilla con las marcas de lápiz en el montante.
Utilizzare le linee presenti nello schema di installazione (IT) per allineare lo schema stesso ai segni fatti in matita.
Verwenden Sie die Linien auf der Installationsschablone (IT), um die Schablone mit
Bolzenbleistiftmarkierungen auszurichten.
Используйте линии на шаблоне для установки (IT), чтобы совместить шаблон с
карандашными пометками на стойке.
23
INSTALL THE WALL PLATE (WP)
After you have prepared the holes for mounting the Wall Plate (WP), place the Wall Plate over the holes
and screw in the Lag Bolts (T) about half way.
Use a level to make sure the Wall Plate is level and make
any necessary adjustments. Once straight, tighten all of the Lag Bolts completely (do not over tighten!).
POSER LA PLAQUE MURALE (WP)
Une fois que les trous de fixation de la plaque murale (WP) sont prêts, poser la plaque murale sur les trous
et visser les tire-fond (T) à moitié environ. Utiliser un niveau pour vérifier que la plaque murale est de
niveau et effectuer tout ajustement nécessaire. Une fois la plaque de niveau, serrer complètement les
quatre tire-fond (ne pas forcer !).
CÓMO INSTALAR LA PLACA DE PARED (WP)
Luego de haber preparado los orificios para instalar la placa de pared (WP), colóquela placa sobre los
orificios y atornille los tirafondos (T) hasta la mitad. Utilice un nivel para asegurarse de que la placa de
pared esté nivelada y haga los ajustes necesarios. Una vez que esté derecha, ajuste todos los tirafondos por
completo (no los ajuste demasiado).
INSTALLAZIONE DEL SUPPORTO A PARETE (WP)
Dopo aver preparato i fori per il montaggio del supporto a parete (WP), porre il supporto sopra i fori e
avvitare le viti (T) per circa metà della lunghezza. Utilizzare la livella per verificare che il supporto sia
parallelo al suolo ed effettuare gli aggiustamenti necessari. Una volta determinata la posizione corretta,
finire di avvitare le viti (non serrarle eccessivamente!).
INSTALLIEREN SIE DIE WANDPLATTE (WP)
Nachdem Sie die Löcher zur Befestigung an der Wandplatte (WP) vorbereitet haben, legen Sie die
Wandplatte über die Löcher und schrauben Sie die Ankerbolzen (T) halb ein. Mit dem Nivelliergerät
wird sichergestellt, dass die Wandplatte eben ist; führen Sie erforderlichenfalls Nachstellungen aus. Wenn
die Wandplatte gerade liegt, werden alle Ankerbolzen vollständig festgezogen (bitte nicht zu fest
ziehen!).
УСТАНОВИТЕ
НАСТЕННУЮ
ПЛАТУ (WP)
После того как вы
WP
просверлили отверстия
для установки настенной
платы (WP), поместите ее
на отверстия и ввинтите
шурупы (T) с головкой
под ключ примерно
наполовину. Используя
уровень, убедитесь, что
настенная плата
установлена
горизонтально, и
сделайте необходимые
исправления. Когда она
установлена правильно,
полностью затяните все
шурупы (не
затягивайте шурупы
слишком сильно!).
T
24
MOUNTING TO SOLID CONCRETE, BRICKS, OR CINDER BLOCK
POSE SUR DU BÉTON PLEIN, DES BRIQUES OU DES PARPAINGS
MONTAJE EN CONCRETO SÓLIDO, LADRILLO O LADRILLOS DE ESCORIAS
MONTAGGIO SU CALCESTRUZZO, MATTONI O BLOCCHI IN CEMENTO
MONTAGE AN FESTBETON, MAUERZIEGELN ODER SCHLACKENBETONBLOCK
КРЕПЛЕНИЕ К НЕАРМИРОВАННОМУ БЕТОНУ,
КИРПИЧУ ИЛИ ШЛАКОБЕТОННОМУ БЛОКУ
After you have determined your desired TV location, L
ine up the
Installation Template (IT)
to
ensure you will not drill into any mortar joints. T
ape the Installation Template in place securely
on the wall with masking tape. Use a Level.
Après avoir déterminé l'emplacement souhaité pour le téléviseur, aligner le gabarit de pose (IT) de
manière à ne pas percer dans des joints de mortier. Bien attacher le gabarit au mur avec du ruban de
masquage. Utiliser un niveau.
Luego de haber determinado la ubicación deseada para su TV, alinee la plantilla de instalación (IT)
para asegurarse de que no necesitará perforar ninguna junta de argamasa. Utilice cinta adhesiva para
sujetar la plantilla de instalación (IT) a la pared de forma segura. Utilice un nivel.
Dopo aver determinato la posizione più adatta per il televisore, allineare lo schema di installazione
(IT) per assicurarsi di non trapanare in giunti di malta. Fissare lo schema al muro con nastro adesivo.
Utilizzare una livella.
Nachdem Sie den gewünschten Platz des Fernsehers bestimmt haben, wird die Installationsschablone
(IT) ausgerichtet, um sicherzustellen, dass Sie nicht in Mörtelfugen bohren. Befestigen Sie die
Installattionsschablone (IT) sicher an der Wand mit Hilfe von Abdeckband. Verwenden Sie dazu
Ihr Nivellierinstrument.
После того как вы определили желаемое положение телевизора, выравняйте шаблон для
установки (IT), чтобы быть уверенным, что вы не будете сверлить в швы каменной кладки.
Надежно закрепите шаблон для установки маскировочной лентой. Используйте уровень для
проверки.
Level
Niveau
Nivel
Livella
Nivellierinstrument
Уровень
IT
25

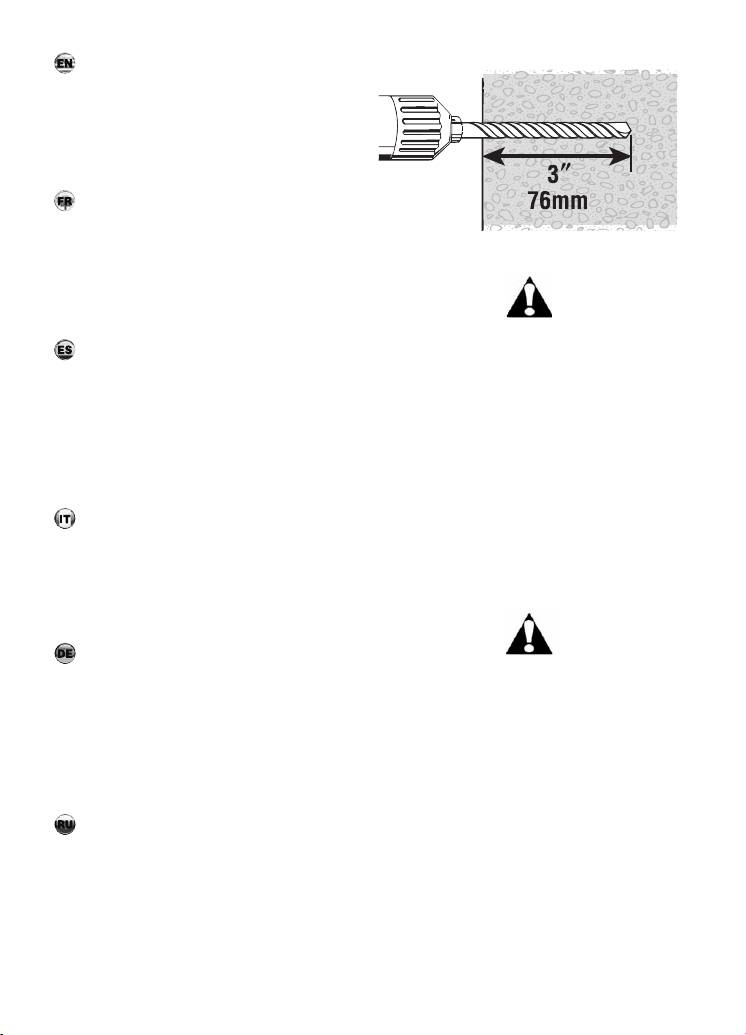

DRILL PILOT HOLES
F
ollow directions on the Installation
Template (IT) carefully.
Carefully drill four
holes using a 5/16" (or 8mm) masonry drill bit
i
n the “A”, “B”, "C", and "D" locations noted
on the Installation Template. Each hole should
be at least 3" (76mm) deep.
PERCER LES TROUS GUIDES
Suivre avec attention les instructions figurant sur
le gabarit de pose (IT). Percer soigneusement
quatre trous avec une mèche à maçonnerie de
5/16 po (ou 8 mm) de diamètre aux
emplacements notés « A », « B », « C » et « D »
sur le gabarit de pose. Chaque trou doit être d'au
moins 76 mm (3 po) de profond.
DO NOT DRILL INTO MORTAR JOINTS!
CÓMO TALADRAR
DRILL HOLES AT LEAST 1" (25.4 MM) FROM THE JOINTS.
ORIFICIOS GUÍA
NE PAS PERCER DANS LES JOINTS DE MORTIER !
Siga cuidadosamente las instrucciones de la
PERCER LES TROUS À AU MOINS 25 MM (1 PO) DES JOINTS.
plantilla de instalación (IT). Taladre con
cuidado cuatro orificios con una broca para
NO PERFORE LAS JUNTAS DE ARGAMASA. TALADRE ORIFICIOS A UNA
mampostería de 5/16” (8mm) en las posiciones
DISTANCIA DE, POR LO MENOS, 1” (25,4 MM) DE LAS JUNTAS.
“A”, “B”, “C” y “D” indicadas en la plantilla de
NON TRAPANARE DIRETTAMENTE NEI GIUNTI DI MALTA!
instalación. Cada orificio debe tener por lo
TRAPANARE AD UNA DISTANZA DI ALMENO 25,4 MM DA QUESTI.
menos 3" (76mm) de profundidad.
BITTE NICHT IN DEN FUGEN BOHREN! DIE BOHRUNGEN SIND
MINDESTENS 25,4 MM VON DEN FUGEN ENTFERNT VORZUNEHMEN.
TRAPANARE I FORI PILOTA
Seguire con attenzione le istruzioni contenute
НЕ СВЕРЛИТЕ ПО ШВУ! СВЕРЛИТЕ ОТВЕРСТИЯ НА РАССТОЯНИИ
sullo schema di installazione (IT). Trapanare
ПО КРАЙНЕЙ МЕРЕ 1" (25.4 ММ) ОТ ШВОВ.
quattro fori con una punta da muratura da 8
mm, nei punti “A”, “B”, “C” e “D” indicati sullo
schema di installazione. Ogni foro deve essere
profondo almeno 76 mm.
FÜHREN SIE
VORBOHRUNGEN DURCH
USE A NEW DRILL BIT TO ENSURE OPTIMUM HOLDING ABILITY.
Bitte achten Sie darauf, dass der
DO NOT USE A HAMMER DRILL!
Installationsschablone (IT) sorgfältig gefolgt
wird. Bohren Sie sorgfältig vier Löcher mit
UTILISER UNE MÈCHE NEUVE POUR ASSURER UNE CAPACITÉ DE
MAINTIEN OPTIMALE. NE PAS UTILISER DE PERCEUSE À PERCUSSION !
einer 8 mm großen Bohrerspitze für
Mauerwerk in die "A", "B", "C" und "D"
USE UNA BROCA NUEVA PARA GARANTIZAR UNA CAPACIDAD
Stellen auf Ihrer Installationsschablone.
ÓPTIMA DE SUJECIÓN. NO USE UN TALADRO PERCUTOR.
Jedes Loch sollte mindestens 76 mm tief sein.
UTILIZZARE UNA PUNTA DI TRAPANO NUOVA PER ASSICURARE LA
MIGLIORE CAPACITÀ DI OSTEGNO POSSIBILE. NON UTILIZZARE UN
ПРОСВЕРЛИТЕ
TRAPANO A PERCUSSIONE!
УСТАНОВОЧНЫЕ
ОТВЕРСТИЯ
VERWENDEN SIE EINE NEUE BOHRERSPITZE, UM EINE OPTIMALE
Аккуратно и точно следуйте инструкциям ,
HALTEKAPAZITÄT ZU GEWÄHRLEISTEN. BENUTZEN SIE KEINEN
написанным на шаблоне для установки
BOHRHAMMER!
(IT). Просверлите четыре отверстия,
ИСПОЛЬЗУЙТЕ НОВОЕ СВЕРЛО ДЛЯ ОБЕСПЕЧЕНИЯ
используя сверло 5/16" (или 8 мм) для
ОПТИМАЛЬНОЙ УДЕРЖИВАЮЩЕЙ СПОСОБНОСТИ.
каменной кладки, в местах, обозначенных
“A”, “B”, "C" и "D" на шаблоне для
НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ УДАРНУЮ ДРЕЛЬ!
установки. Каждое отверстие должно
быть глубиной не менее 3" (76 мм).
26
