Bell'o TP4444: инструкция

Раздел: Мебель

Тип:

Инструкция к Bell'o TP4444

TP4444

FLAT PANEL TV MOUNTING SYSTEM

SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT

SISTEMA DE INSTALACIÓN DE TV DE PANTALLA PLANA

КОМПЛЕКТ ПОД ТЕЛЕВИЗОР С ПЛОСКИМ ЭКРАНОМ

OPTION 1

OPTION 2

OPTION 3

OPTION 1

OPTION 2

OPTION 3

OPCIÓN 1

OPCIÓN 2

OPCIÓN 3

 1

 2

 3

Flat Panel TV Stand

Stand with TV Mounting System

Stand with Wall Mount

Meuble pour TV à écran plat

Meuble avec support de TV

Meuble avec support mural

Base para panel de TV de pantalla plana

Base con sistema de soporte para TV

Base con soporte de pared

    

    

    





ASSEMBLY INSTRUCTIONS

INSTRUCTIONS D’ASSEMBLAGE

INSTRUCCIONES DE ENSAMBLAJE

  

Patent pending / Brevet en instance / Patent pendiente / Заявлено на патент

Made in China / Fabriqué en Chine / Hecho en China / Сделано в Китае

Italian designed / De design italien / De diseño italiano/ Разработано в Италии

Do not discard these instructions / Ne pas jeter ces instructions

Conserve estas instrucciones /    

DSYF-1_050514v1T

FOR YOUR SAFETY, PLEASE FOLLOW THESE PRECAUTIONS:

! DO NOT PLACE ITEMS ON THE SHELVES (OR TV MOUNT) WHICH EXCEED THE MAXIMUM WEIGHT LIMITS

OF 125 LBS. FOR THE TV, AND 75 LBS. FOR BOTTOM SHELF.

! ONLY WALL MOUNT INTO WOOD STUDS OR CONCRETE WALLS. DO NOT ATTEMPT TO WALL MOUNT THE

TELEVISION INTO DRYWALL ONLY.

! THE MAXIMUM WEIGHT OF YOUR TELEVISION CANNOT EXCEED THE MAXIMUM WEIGHT RATING OF THE

WALL MOUNT.

! ALWAYS REMOVE THE TV AND OTHER EQUIPMENT FROM THE FURNITURE PRIOR TO MOVING THE

ASSEMBLED UNIT.

! WHEN IN USE, THIS FURNITURE MUST BE PLACED ON A FLAT, SOLID AND LEVEL SURFACE.

! DO NOT LEAN ON THE TV WHEN IT IS ON THE TV STAND.

! DO NOT CLIMB OR STEP ON THE STAND.

! DO NOT BANG INTO OR PLACE YOUR OWN WEIGHT ON ANY OF THE SHELVES.

! THIS PRODUCT WAS DESIGNED TO BE INSTALLED AND UTILIZED ONLY

AS SPECIFIED IN THIS MANUAL.

BELL’O INTERNATIONAL CORPORATION WILL NOT BE RESPONSIBLE FOR FAILURE TO ASSEMBLE AS

DIRECTED OR FOR THE IMPROPER ASSEMBLY, USE, OR HANDLING OF THIS PRODUCT.

! IMPROPER INSTALLATION OF THIS PRODUCT MAY CAUSE DAMAGE OR SERIOUS INJURY. BELL'O

INTERNATIONAL CORPORATION CANNOT BE LIABLE FOR DIRECT OR INDIRECT DAMAGE OR INJURY CAUSED

BY INCORRECT MOUNTING, INCORRECT USE, OR INCORRECT ASSEMBLY.

! IF THE MOUNTING BRACKET WILL BE ATTACHED TO ANY STRUCTURE OTHER THAN SPECIFIED IN THIS

MANUAL, ONLY A LICENSED PROFESSIONAL CONTRACTOR/ INSTALLER SHOULD PERFORM THIS

INSTALLATION. THE SUPPORTING STRUCTURE MUST SUPPORT, AT MINIMUM, FOUR TIMES THE COMBINED

WEIGHT OF THE MOUNTING BRACKET AND TV. IT IS THE RESPONSIBILITY AND LIABILITY OF THE INSTALLER

TO ENSURE THE SUITABILITY OF THE SUPPORTING STRUCTURE.

! THE MOUNT WITH THE INCLUDED HARDWARE IS NOT UL LISTED FOR INSTALLATION INTO METAL STUDS.

FOR THE AVAILABILITY OF UL LISTED METAL STUD MOUNTING HARDWARE, MONITOR WEIGHT LIMIT AND

INSTALLATION INSTRUCTIONS PLEASE CHECK WITH YOUR RETAILER OR AN INSTALLATION PROFESSION

AL.

! CHECK CAREFULLY TO ENSURE THAT THERE ARE NO MISSING OR DAMAGED PARTS. NEVER USE DEFECTIVE

PARTS. TO RECEIVE REPLACEMENT OR MISSING PART(S) UNDER THIS WARRANTY, CALL OUR CUSTOMER

SERVICE DEPARTMENT AT 1-888-235-7646. PLEASE HAVE THE MODEL NUMBER, DATE CODE, PART

NUMBER(S) AND YOUR SALES RECEIPT OR OTHER PROOF OF PURCHASE AVAILABLE FOR REFERENCE.

BELL'O WILL SHIP YOU ANY NECESSARY REPLACEMENT PARTS WITHIN THE CONTINENTAL UNITED STATES.

! SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.

If at any time you are unclear about the directions and believe you need further assistance,

contact customer service at: 1-888-235-7646 (US/Canada)

or +1-732-972-1333 (International) from 9am – 5pm EST, Mon. through Fri.

Bell’O International Corp. will not be responsible for failure to assemble as directed or for

the improper assembly, use or handling of this stand.

VEILLER À RESPECTER CES MESURES DE PRÉCAUTION !

! NE PAS POSER SUR LE MEUBLE (OU FIXATION DE TV) DES OBJETS DÉPASSANT LA LIMITE DE POIDS DE 56,7 KG

POUR LE TÉLÉVISEUR, ET DE 34 KG POUR LE PLATEAU DU BAS.

POSE MURALE UNIQUEMENT DANS DES MONTANTS EN BOIS OU SUR DES MURS DE BÉTON.

NE PAS TENTER DE POSER LE TÉLÉVISEUR AU MUR SUR DE LA CLOISON SÈCHE SEULEMENT.

! LE POIDS MAXIMUM DU TÉLÉVISEUR NE DOIT PAS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DU SUPPORT

DE FIXATION MURALE.

! TOUJOURS ENLEVER LE TÉLÉVISEUR ET AUTRE ÉQUIPEMENT AVANT DE DÉPLACER LE MEUBLE ASSEMBLÉ.

! DURANT L’UTILISATION, LE MEUBLE DOIT ÊTRE POSÉ SUR UNE SURFACE PLATE, SOLIDE ET HORIZONTALE.

! NE PAS S’APPUYER CONTRE LE TÉLÉVISEUR LORSQU’IL EST POSÉ SUR LE MEUBLE.

! NE PAS GRIMPER NI MARCHER SUR LE MEUBLE.

! NE PAS TAPER NI S’APPUYER SUR LES PLATEAUX.

! CE PRODUIT EST CONÇU POUR ÊTRE POSÉ ET UTILISÉ UNIQUEMENT COMME INDIQUÉ DANS CE MANUEL.

BELL’O INTERNATIONAL CORPORATION DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE POSE NON CONFORME

AUX INSTRUCTIONS OU D'ASSEMBLAGE, UTILISATION OU MANIPULATION INCORRECTS DE CE PRODUIT.

! UNE POSE INCORRECTE DE CE PRODUIT PEUT ENTRAÎNER DES DOMMAGES MATÉRIELS OU DES BLESSURES

GRAVES. BELL'O INTERNATIONAL CORPORATION NE SAURAIT ÊTRE TENU RESPONSABLE DE DOMMAGES

MATÉRIELS OU CORPORELS DIRECTS OU INDIRECTS RÉSULTANT D'UNE POSE INCORRECTE, D'UNE UTILISATION

INCORRECTE OU D'UN ASSEMBLAGE INCORRECT.

! LE SUPPORT DE FIXATION DOIT ÊTRE ATTACHÉ À UN STRUCTURE AUTRE QUE CELLES INDIQUÉES DANS CE

MANUEL, LA POSE DOIT IMPÉRATIVEMENT ÊTRE CONFIÉE À UN ENTREPRENEUR/INSTALLATEUR

PROFESSIONNEL AGRÉÉ. LA STRUCTURE PORTEUSE DOIT ÊTRE CAPABLE DE SOUTENIR, AU MINIMUM, QUATRE

FOIS LE POIDS COMBINÉ DU SUPPORT DE FIXATION ET DU TÉLÉVISEUR. L'INSTALLATEUR A POUR CHARGE ET

RESPONSABILITÉ DE S'ASSURER QUE LA STRUCTURE PORTEUSE CONVIENT.

! CE SUPPORT UTILISÉ AVEC LA VISSERIE FOURNIE N'EST PAS HOMOLOGUÉ UL POUR LA POSE SUR DES

MONTANTS MÉTALLIQUES. POUR CONNAÎTRE LA VISSERIE DE FIXATION SUR MONTANTS MÉTALLIQUES

HOMOLOGUÉE UL DISPONIBLE, LA LIMITE DE POIDS D'ÉCRAN ET LES INSTRUCTIONS DE POSE, VEUILLEZ

CONSULTER LE REVENDEUR OU UN INSTALLATEUR PROFESSIONNEL.

! CONTRÔLER AVEC SOIN QU'IL N'Y A AUCUNE PIÈCE MANQUANTE OU ENDOMMAGÉE. NE JAMAIS UTILISER DE

PIÈCES DÉFECTUEUSES. POUR OBTENIR DES PIÈCES DE RECHANGE OU MANQUANTES DANS LE CADRE DE

CETTE GARANTIE, APPELER NOTRE SERVICE APRÈS-VENTE AU 1-888-235-7646. VEILLEZ À AVOIR LE NUMÉRO DE

MODÈLE, LE CODE DE DATE, LES RÉFÉRENCES DES PIÈCES ET LE REÇU DE LA VENTE OU AUTRE JUSTIFICATIF

D’ACHAT À DISPOSITION. BELL'O EXPÉDIERA TOUTES LES PIÈCES DE RECHANGE NÉCESSAIRES AUX

ETATS-UNIS D'AMÉRIQUE CONTINENTAUX.

! LES CARACTÉRISTIQUES SONT SUJETTES À MODIFICATION SANS PRÉAVIS.

Pour toutes questions concernant les instructions ou pour tout besoin d'assistance,

veuillez communiquer avec service à la clientèle au : 1-888-235-7646 (USA/Canada)

ou +1-732-972-1333 (International) de 9h00 à 17h00 (heure de l'Est), lundi à vendredi.

Bell'O International Corps décline toute responsabilité en cas d'assemblage non conforme aux instructions ou pour l'assemblage,

l'utilisation ou la manutention incorrects de ce meuble.

POR SU SEGURIDAD TENGA LAS SIGUIENTES PRECAUCIONES:

NO COLOQUE SOBRE LOS ESTANTES (O SOPORTE DE TV) OBJETOS QUE SUPEREN EL LÍMITE DE PESO MÁXIMO

DE 125 LBS (56,7 KG) PARA TELEVISORES Y

DE 75 LB. (34 KG) SOBRE EL ESTANTE INFERIOR.

! CUANDO MONTE EN PARED, HÁGALO ÚNICAMENTE SOBRE MONTANTES DE MADERA O EN PAREDES DE

CONCRETO. NO INSTALE EL TELEVISOR ÚNICAMENTE EN PARED DE YESO.

! EL PESO MÁXIMO DE SU TELEVISOR NO PUEDE EXCEDER LA CLASIFICACIÓN DE PESO MÁXIMO DEL SOPORTE

DE PARED.

! SIEMPRE QUITE EL TELEVISOR Y CUALQUIER OTRO EQUIPO DEL MUEBLE ANTES DE MOVER LA UNIDAD

ARMADA.

! EL MUEBLE DEBE ESTAR UBICADO EN UNA SUPERFICIE PLANA, SÓLIDA Y NIVELADA CUANDO SE LO ESTÉ

UTILIZANDO.

! NO INCLINE EL TELEVISOR CUANDO ESTÉ EN EL SOPORTE PARA TV.

! NO SE SUBA NI SE PARE SOBRE EL SOPORTE.

! NO GOLPEE LOS ESTANTES NI SE APOYE CON SU PESO SOBRE EL MISMO.

! ESTE PRODUCTO FUE DISEÑADO PARA SER INSTALADO Y UTILIZADO ÚNICAMENTE COMO SE INDICA EN EL

PRESENTE MANUAL. BELL’O INTERNATIONAL CORPORATION NO SE HARÁ RESPONSABLE SI EL PRODUCTO NO

SE ENSAMBLA TAL COMO SE INDICA NI DE SU ENSAMBLAJE, USO O MANEJO INCORRECTOS.

! LA INSTALACIÓN INCORRECTA DE ESTE PRODUCTO PUEDE CAUSAR DAÑOS O LESIONES GRAVES. BELL'O

INTERNATIONAL CORPORATION NO PUEDE SER RESPONSABILIZADA POR LOS DAÑOS O LESIONES DIRECTOS

O INDIRECTOS CAUSADOS POR EL MONTAJE, USO O ENSAMBLAJE INCORRECTOS.

! SI DESEA FIJAR EL SOPORTE A UNA ESTRUCTURA QUE NO ESTÁ ESPECIFICADA EN ESTE MANUAL, LA

INSTALACIÓN DEBERÁ REALIZARLA UN CONTRATISTA O INSTALADOR PROFESIONAL AUTORIZADO.

LA ESTRUCTURA DE SOPORTE DEBE SOPORTAR, COMO MÍNIMO, CUATRO VECES EL PESO COMBINADO DEL

SOPORTE Y EL TV. ES RESPONSABILIDAD Y OBLIGACIÓN DEL INSTALADOR GARANTIZAR LA IDONEIDAD DE

LA ESTRUCTURA DE SOPORTE.

! EL SOPORTE CON LOS ELEMENTOS INCLUIDOS NO ESTÁN EN LA LISTA DEL UL PARA LA INSTALACIÓN EN

MONTANTES METÁLICOS. PARA VERIFICAR LA DISPONIBILIDAD DE LOS ELEMENTOS PARA EL MONTAJE EN

MONTANTES METÁLICOS EN LA LISTA DEL UL, EL LÍMITE DE PESO Y LAS INSTRUCCIONES DE INSTALACIÓN,

CONSULTE CON SU PROVEEDOR O INSTALADOR PROFESIONAL.

! REVISE CUIDADOSAMENTE EL SISTEMA PARA ASEGURARSE DE QUE NO HAYA PIEZAS FALTANTES O DAÑADAS. NUNCA

UTILICE PIEZAS DEFECTUOSAS. PARA RECIBIR EL REEMPLAZO O LA(S) PARTE(S) O PIEZA(S) FALTANTE(S) CUBIERTAS

POR LA PRESENTE GARANTÍA, LLAME A NUESTRO DEPARTAMENTO DE ATENCIÓN AL CLIENTE AL 1-888-235-7646.

TENGA A MANO EL NÚMERO DE MODELO, CÓDIGO DE FECHA, NÚMERO(S) DE LA PARTE O PIEZA Y SU RECIBO DE

VENTA U OTRO COMPROBANTE DE COMPRA DISPONIBLE COMO REFERENCIA. BELL'O LE ENVIARÁ CUALQUIER PARTE

O PIEZA DE REEMPLAZO EN LOS ESTADOS UNIDOS DE AMÉRICA CONTINENTALES.

! LAS ESPECIFICACIONES ESTÁN SUJETAS A CAMBIOS SIN PREVIO AVISO.

Si en algún momento tiene dudas sobre las instrucciones y necesita asesoramiento adicional,

comuníquese con servicio de atención al cliente: 1-888-235-7646 (EE. UU. y Canadá) o +1-732-972-1333

(desde otros lugares del mundo) de 9 a 17 hora del este, lunes a viernes.

Bell’O International Corp. no se hará responsable en caso de que no se instale la base según las instrucciones,

ni de la instalación, uso o manejo incorrectos de esta base.

      :

!     (    ) ,   



  125  (56,7 )  ,  75  (34 )   .

!           .

      .

       ,  



 .

!     ,       

. !       , ,

 .

!     ,      .

!       .

!          .

!         ,

   .   BELL’O INTERNATIONAL  

        

,          

.

!          

 .   BELL'O INTERNATIONAL  

       ,   

 ,     .

!       - ,   

 ,       

      .  

  ,        

  .       

   .

!            

 .    ,    ,

      ,  

   ,        

    ,        

.

!         .  

   .      

        -: WWW.BELLO.COM 

        : 1 888 235 7646.

,    ,  ,     

    ,  .  BELL'O   

        .

!        .

     -   ,    

  : 1 888 235 7646 (/)  +1 732 972 1333 ( )  9:00  17:00

       .

Международная корпорация Bell’O International Corp. не несет ответственность

за неспособность выполнить сборку в соответствии с предоставленными инструкциями,

за неправильную сборку и за неправильное использование или обращение с изделием.

PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS /  

Quantity

Quantité

Part / Pièce / Pieza / 

Cantidad



YF1

YF11

12 mm

YF2

YF12

18 mm

YF3

YF13-1

28 mm

YF4

YF14-1

35 mm

YF5

YF15-1

54 mm

YF6

YF16-1

25 mm

YF7

YF17-1

YF8

YF18

YF9

YF19

YF10

YF20

PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS /  

Quantity

Quantité

#

Part / Pièce / Pieza / 

#

Part / Pièce / Pieza / 

Cantidad



YF21

YF25

YF22

YF26

YF23-1

YF27

YF24-1

YF28

TV MOUNTINGSCREWS / VIS DE FIXATION DE TV

TORNILLOS DE MONTAJE PARA TV /   

Quantity

Quantité

#

Part / Pièce / Pieza / 

Cantidad

#

Part / Pièce / Pieza / 

Cantidad



TVY1

TVY7

M4 x 12 mm

M8 x 18 mm

TVY2

TVY8

M4 x 28 mm

M8 x 40 mm

Short Spacer

Douille d'espacement courte

TVY3

TVY9

Espaciador corto

Малая распорная втулка

M5 x 12 mm

Long Spacer

Douille d'espacement longue

TVY4

TVY10

Espaciador largo

Большая распорная втулка

M5 x 28 mm

Washer

M4/M5

Rondelle

TVY5

TVY11

19mm

Arandela

Шайба

M6 x 14 mm

Washer

M6/M8

Rondelle

TVY6

TVY12

19mm

Arandela

Шайба

M6 x 35 mm

OPTION 1: FLAT PANEL TV STAND

OPTION 1: MEUBLE POUR TÉLÉVISEUR À ÉCRAN PLAT

OPCIÓN 1: BASE PARA PANEL DE TV DE PANTALLA PLANA

 1:      

NOTE: 2 PEOPLE ARE RECOMMENDED TO ASSEMBLE THIS FURNITURE. TO AVOID DAMAGE DURING ASSEMBLY, IT SHOULD BE ASSEMBLED ON A

SOFT SURFACE.

REMARQUE : IL EST CONSEILLÉ D’ÊTRE À DEUX POUR ASSEMBLER CE MEUBLE. POUR ÉVITER LES DOMMAGES, EFFECTUER L'ASSEMBLAGE SUR

UNE SURFACE DOUCE.

NOTA:

ES RECOMENDABLE ENSAMBLAR ESTE MUEBLE ENTRE DOS PERSONAS. PARA EVITAR DAÑOS DURANTE EL ENSAMBLAJE, ÉSTE DEBERÁ

REALIZARSE SOBRE UNA SUPERFICIE SUAVE.

: РЕКОМЕНДУЕТСЯ, ЧТОБЫ СБОРКУ ВЫПОЛНЯЛИ 2 ЧЕЛОВЕКА. ОСУЩЕСТВЛЯТЬ СБОРКУ СЛЕДУЕТ НА МЯГКОЙ ПОВЕРХНОСТИ,

ЧТОБЫ ИЗБЕЖАТЬ ПОВРЕЖДЕНИЙ ВО ВРЕМЯ СБОРКИ.

Fig. 1-1

YF12

YF13-1

YF14-1

YF11

YF1

1-1. On a soft, flat surface, ATTACH the Top Crossbar (YF13-1) to the Right and Left Legs (YF11, YF12) using four 12 mm Screws (YF1)

exactly as shown above. Do not yet fully tighten.

1-2. ATTACH the Bottom Crossbar (YF14-1) to the Left and Right Legs (YF11, YF12) using four 12 mm Screws (YF1) as shown.

1-3. Make sure all parts are correctly attached and are laying flat on a level surface, then FULLY TIGHTEN all eight 12 mm Screws (YF1).

1-1. Sur une surface plate et douce, ATTACHER la barre transversale supérieure (YF13-1) aux pieds droit et gauche (YF11, YF12) à l'aide de de quatre

vis de 12 mm (YF1) exactement comme sur l'illustration ci-dessus. Ne pas encore serrer complètement.

1-2. ATTACHER la barre transversale inférieure (YF14-1) aux pieds gauche et droit (YF11, YF12) à l'aide de quatre vis de 12 mm comme sur l'illustration.

1-3. S'assurer que toutes les pièces sont correctement attachées et qu'elles reposent à plat sur sur une surface horizontale, puis COMPLÈTEMENT

SERRER les huit vis de 12 mm (YF1).

1-1. Sobre una superficie blanda y plana, FIJE el larguero superior (YF13-1) a las patas derecha e izquierda (YF11, YF12) con cuatro tornillos de

12 mm (YF1), exactamente como se muestra arriba. No los apriete por completo todavía.

1-2. FIJE el larguero inferior (YF14-1) a las patas izquierda y derecha (YF11, YF12) con cuatro tornillos de 12 mm (YF1), como se muestra.

1-3. Asegúrese de que todas las piezas estén correctamente fijadas y que estén sobre una superficie plana y nivelada, luego APRIETE POR

COMPLETO los ocho tornillos de 12 mm (YF1).

1-1. Работая на мягкой плоской поверхности,  верхнюю поперечину (YF13-1) к правой и левой ножкам (YF11, YF12),

используя четыре 12-мм винта (YF1), в точности как показано на рисунке выше.    .

1-2.  нижнюю поперечину (YF14-1) к правой и левой ножкам (YF11, YF12), используя четыре 12-мм винта (YF1), как

показано на рисунке.

1-3. Убедитесь, что все детали прикреплены правильно и лежат на горизонтальной поверхности, и после этого 

 все восемь 12-мм винтов (YF1).

Fig. 1-2

YF13-1

YF15-1

YF14-1

YF16-1

YF1

1-4. LIFT the front frame upright, and ATTACH the Left and Right Rear Support Frames (YF15-1, YF16-1) using four 12 mm Screws (YF1)

as shown above. Fully tighten all Screws.

1-4. REDRESSER le cadre avant et ATTACHER les cadres supports arrière droit et gauche (YF15-1, YF16-1) à l'aide de quatre vis de

12 mm (YF1) comme sur l'illustration ci-dessus. Serrer complètement toutes les vis.

1-4. LEVANTE el marco frontal a una posición vertical y FIJE los marcos de soporte traseros izquierdo y derecho (YF15-1, YF16-1) con

cuatro tornillos de 12 mm (YF1), tal como se muestra arriba. Apriete todos los tornillos por completo.

1-4.  переднюю раму вертикально и  левую и правую задние опорные рамы (YF15-1, YF16-1), используя

четыре 12-мм винта (YF1), как показано на рисунке выше.    .

Fig. 1-3

YF7

YF17-1

F16-1

YF4

YF13-1

YF11

F15-1

YF12

YF8

YF14-1

1-5. ATTACH the CMS

(Cable Management System) Panel (YF17-1) to the Left and Right Rear Support Frames (YF15-1, YF16-1) using four

35 mm Screws (YF4) as shown above. Tighten Screws fully.

1-6. SCREW three Adjustable Glass Pads (YF7) into the threaded holes at the tops of the Top Crossbar (YF13-1) and Right and Left Legs (YF11, YF12).

NOTE: When the Top Glass Shelf is installed later, you can TURN these Adjustable Glass Pads to ensure level support for the TopShelf.

1-7. APPLY five Soft Glass Pads (YF8), evenly distributed, along the Bottom Crossbar (YF14-1) and Left and Right Rear Support Frames

(YF15-1, YF16-1) as shown.

1-5. ATTACHER le panneau passe-fil CMS

(YF17-1) aux cadres supports arrière droit et gauche (YF15-1, YF16-1) à l'aide de quatre vis de 35 mm

(YF4) comme sur l'illustration ci-dessus. Serrer les vis complètement.

1-6. VISSER trois tampons d'appui réglables (YF7) dans les trous taraudés sur le dessus de la barre transversale supérieure (YF13-1) et des pieds

droit et gauche (YF11, YF12). REMARQUE : Lors de la pose du plateau en verre supérieur ultérieurement, ces tampons d'appui

réglables pourront être tournés pour assurer un soutien de niveau du plateau supérieur.

1-7. POSER cinq tampons d'appui souples (YF8), régulièrement espacés, le long de la barre transversale inférieure (YF14-1) et des cadres

supports arrière gauche et droit (YF15-1, YF16-1) comme sur l'illustration.

1-5. FIJE el panel del CMS

(sistema de administración de cables) (YF17-1) a los marcos de soporte trasero derecho e izquierdo (YF15-1, YF16-1)

con cuatro tornillos de 35 mm (YF4), tal como se muestra arriba. Apriete los tornillos por completo.

1-6. ATORNILLE las tres almohadillas para vidrio ajustables (YF7) en los orificios roscados en la parte superior del larguero superior (YF13-1) y

de las patas izquierda y derecha (YF11, YF12). NOTA: Más adelante, cuando instale el estante de superior vidrio, puede GIRAR estas

almohadillas ajustables para vidrio para asegurar el nivel de soporte del estante superior.

1-7. APLIQUE cinco almohadillas blandas para vidrio (YF8), distribuidas de forma pareja sobre el larguero inferior (YF14-1) y los marcos de

soporte trasero izquierdo y derecho (YF15-1, YF16-1), tal como se muestra.

1-5.  панель (YF17-1) системы укладки кабелей (CMS

) к левой и правой задним опорным рамам (YF15-1, YF16-1), используя

четыре 35-мм винта (YF4), как показано выше.   .

1-6.  три регулируемые прокладки (YF7) для стекла в готовые просверленные под винт отверстия в верхних частях верхней

поперечины (YF13-1) и правой и левой ножек (YF11, YF12). . ,    

 ,         ,  

   .

1-7.  пять мягких прокладок (YF8) для стекла, равномерно распределив их вдоль нижней поперечины (YF14-1) и левой и

правой задних опорных рам (YF15-1, YF16-1), как показано на рисунке.

YF24-1

YF16-1

Fig. 1-4

YF3

YF13-1

YF15-1

YF23-1

YF3

1-8. From the front, carefully PLACE the Lower Glass Shelf (YF23-1) down onto the Soft Glass Pads (YF8) along the Bottom Crossbar (YF14-1)

and the Right and Left Rear Support Frames (YF15-1, YF16-1). Make sure the Glass Shelf is well supported, level, and properly in place.

1-9. Carefully PLACE the Top Glass Shelf (YF24-1) down onto the Top Crossbar (YF13-1) and Right and Left Rear Support Frames

(YF15-1, YF16-1). Make sure the silver discs on the underside ot the Top Glass Shelf are properly inserted into the holes at the top of

the Right and Left Rear Support Frames. SECURE the Top Glass Shelf using two 28 mm Screws (YF3) from underneath as shown

above. Be careful not to overtighten!

Adjust the Adjustable Glass Pads (YF7) if necessary to properly support the Top Shelf (YF24-1). Always make sure the TV stand

and all glass shelves are level and well supported before attempting to place any components on them.

1-8. Depuis l'avant, POSER le plateau en verre inférieur (YF23-1) sur les tampons d'appui souples (YF8) le long de la barre

transversale inférieure (YF14-1) et des cadres supports arrière droit et gauche (YF15-1, YF16-1). S'assurer que le plateau en verre est

bien soutenu, de niveau et correctement en place.

1-9. Avec précaution, POSER le plateau en verre supérieur (YF24-1) sur le dessus de la barre transversale supérieure (YF13-1) et des

cadres supports arrière droit et gauche (YF15-1, YF16-1). Vérifier que les disques argentés sur le dessous du plateau en verre

supérieur sont correctement enfoncés dans les trous sur le dessus des cadres supports arrière droit et gauche. FIXER le plateau en

verre supérieur à l'aide de deux vis de 28 mm (YF3) par le dessous comme sur l'illustration ci-dessus. Veiller à ne pas trop serrer !

Ajuster les tampons d'appui réglables (YF7) comme il se doit pour soutenir correctement le plateau supérieur (YF24-1).

Toujours s'assurer que le meuble de téléviseur et les plateaux en verre sont de niveau et correctement soutenus avant de tenter

d'y poser un quelconque appareil.

1-8. Desde el frente, COLOQUE con cuidado el estante de vidrio inferior (YF23-1) sobre las almohadillas blandas para vidrio (YF8) a lo

largo del larguero inferior (YF14-1) y de los marcos de soporte trasero derecho e izquierdo (YF15-1. YF16-1). Asegúrese de que el

estante de vidrio esté bien apoyado, nivelado y correctamente en su lugar.

1-9. COLOQUE con cuidado el estante de vidrio superior (YF24-1) sobre el larguero superior (YF13-1) y los marcos de soporte trasero derecho e

izquierdo (YF15-1, YF16-1). Asegúrese que los discos plateados del lado de abajo del estante de vidrio superior estén correctamente inserta-

dos en los orificios en la parte superior de los marcos de soporte trasero derecho e izquierdo. ASEGURE el estante de vidrio superior con dos

tornillos de 28 mm (YF3) desde abajo, tal como se muestra arriba. Tenga cuidado de no apretarlos demasiado.

De ser necesario, ajuste las almohadillas de vidrio ajustables (YF7) para apoyar correctamente el estante superior (YF24-1).

Asegúrese siempre de que la base del TV y todos los estantes de vidrio estén nivelados y bien apoyados antes de

intentar colocar algún componente sobre ellos.

1-8. Спереди осторожно  нижнюю стеклянную полку (YF23-1) на мягкие прокладки (YF8) для стекла, находящиеся на

нижней поперечине (YF14-1) и на правой и левой задних опорных рамах (YF15-1, YF16-1). Убедитесь, что стеклянная полка

надежно поддерживается, находится в горизонтальном положении и должным образом установлена там, где нужно.

1-9. Осторожно  нижнюю стеклянную полку (YF24-1) на верхнюю поперечину (YF13-1) и на правую и левую задние опорные

рамы (YF15-1, YF16-1). Убедитесь, что диски цвета серебра на нижней стороне верхней стеклянной полки должным образом вставлены

в отверстия в верхних поверхностях правой и левой задних опорных рам.  снизу верхнюю стеклянную полку, используя два

28-мм винта (YF3), как показано на рисунке выше.  ,    !

   (YF7)  ,  ,    

  (YF24-1).          

              .

OPTION 2: FLAT PANEL TV MOUNTING SYSTEM

OPTION 2: SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT

OPCIÓN 2: BASE CON SISTEMA DE SOPORTE PARA TV DE PANTALLA PLANA

 2:      

Fig. 2-1

Fig. 2-2

YF20

YF9

YF19

YF20

YF1

(View fromRear)

(Vue depuis l'arrière)

(Vista desde la parte trasera)

YF18

( )

2-1. ATTACH the Tilt Bracket (YF20) to the Swivel Bracket (YF19) using four 12 mm Screws (YF1) as shown. Tighten Screws fully.

2-2. ATTACH the Tilt Bracket (YF20) to the Mounting Pole (YF18) as shown and SECURE using four Guide Screws (YF9).

Tighten Guide Screws fully.

2-1. ATTACHER le support inclinable (YF20) au support pivotant (YF19) à l'aide de quatre vis de 12 mm (YF1) comme sur l'illustration.

Serrer les vis complètement.

2-2. ATTACHER le support inclinable (YF20) à la colonne de fixation (YF18) comme sur l'illustration et FIXER à l'aide de quatre vis de

guidage (YF9). Serrer complètement les vis de guidage.

2-1. FIJE el soporte de inclinación (YF20) al soporte giratorio (YF19) con cuatro tornillos de 12 mm (YF1), tal como se muestra.

Apriete los tornillos por completo.

2-2. FIJE el soporte de inclinación (YF20) a la columna de montaje (YF18), tal como se muestra, y ASEGURE con cuatro tornillos guía

(YF9). Apriete los tornillos guía por completo.

2-1.  кронштейн наклона (YF20) к поворотному кронштейну (YF19), используя четыре 12-мм винта (YF1), как

показано на рисунке.   .

2-2.  кронштейн наклона (YF20) к крепежной стойке (YF18), как показано, и , используя четыре

направляющих винта (YF9).    .

Fig. 2-3

YF21

YF19

YF2

YF20

YF18

YF10

YF18

YF5

YF17-1

2-3. ATTACH the Mounting Pole (YF18) to the back of the CMS

Panel (YF17-1) using four 54 mm Bolts (YF5) as shown. Tighten Bolts fully.

2-4. SCREW in two Tilt Adjustment Knobs (YF10) through the slots in the Tilt Bracket (YF20) and into the threaded hole in the Mounting Pole

(YF18) as shown. Make sure the Tilt Bracket is in a level and upright position, then fully tighten both Tilt Adjustment Knobs by hand.

NOTE:The tilt of the TV can be adjusted later by slightly loosening these Knobs, adjusting the tilt, then tightening them again.

2-5. ATTACH the Mounting Bracket (YF21) to the Swivel Bracket (YF19) using four 18 mm Screws (YF2) as shown. Tighten Screws fully.

2-3. ATTACHER la colonne de fixation (YF18) à l'arrière du panneau CMS

(YF17-1) à l'aide de quatre boulons de 54 mm (YF5) comme sur

l'illustration. Serrer complètement les boulons.

2-4. VISSER deux boutons de réglage d'inclinaison (YF10) à travers les brous oblongs du support inclinable (YF20) et dans le trou taraudé de

la colonne de fixation (YF18) comme sur l'illustration. S'assurer que le support inclinable est de niveau en position verticale, puis serrer

complètement les deux boutons de réglage d'inclinaison à la main. REMARQUE : L'inclinaison du téléviseur pourra être réglée plus

tard en desserrant légèrement ces boutons, en ajustant l'inclinaison puis en resserrant les boutons.

2-5. ATTACHER le support de fixation (YF21) au support pivotant (YF19) à l'aide de quatre vis de 18 mm (YF2) comme sur l'illustration.

Serrer les vis à fond.

2-3. FIJE la columna de montaje (YF18) a la parte trasera de panel del CMS

(YF17-1) con cuatro pernos de 54 mm (YF5), tal como se

muestra. Apriete los pernos por completo.

2-4. ATORNILLE dos perillas de ajuste de inclinación (YF10) en las ranuras del soporte de inclinación (YF20) y en los orificios roscados de la

columna de montaje (YF18), tal como se muestra. Asegúrese de que el soporte de inclinación esté en posición vertical y nivelada, luego

apriete por completo con la mano las dos perillas de ajuste de inclinación. NOTA:Más adelante puede ajustar la inclinación del TV

aflojando un poco estas perillas, ajustando la inclinación y luego volviéndolas a apretar.

2-5. FIJE el soporte de montaje (YF21) al soporte giratorio (YF19) con cuatro tornillos de 18 mm (YF2), tal como se muestra. Apriete los

tornillos por completo.

2-3.  крепежную стойку (YF18) к задней стороне панели (YF17-1) системы укладки кабелей CMS

, используя четыре

54-мм болта (YF5), как показано на рисунке.   .

2-4.  две ручки (YF10) регулирования наклона через прорези в кронштейне наклона (YF20) в готовые просверленные под

винт отверстия в крепежной стойке (YF18), как показано на рисунке. Убедитесь, что кронштейн наклона выровнен по вертикали и

по горизонтали, а затем полностью затяните вручную обе ручки регулирования наклона. .  

   ,       ,   

  .

2-5.  установочный кронштейн (YF21) к поворотному кронштейну (YF19), используя четыре 18-мм винта (YF2), как

показано на рисунке.   .

MOUNTING THE TELEVISION / POSE DU TÉLÉVISEUR

INSTALACIÓN DEL TELEVISOR /  

AUTION:

AREFULLY DETERMINE THE CORRECT MOUNTING PROCEDURE TO PREVENT DAMAGE TO YOUR TV AND/OR BELL'O

OUNTING SYSTEM. ALWAYS REMOVE THE TELEVISION & COMPONENTS BEFORE ATTEMPTING TO MOVE THE STAND.

TTENTION

DÉTERMINER AVEC ATTENTION LA PROCÉDURE DE POSE CORRECTE POUR ÉVITER D'ENDOMMAGER LE TÉLÉVISEUR OU LE SYSTÈME DE

IXATION

ELL'O

VEILLER À TOUJOURS ENLEVER LE TÉLÉVISEUR ET AUTRES APPAREILS AVANT DE TENTER DE DÉPLACER LE MEUBLE.

ADVERTENCIA: DETERMINE CON CUIDADO CUÁL ES EL PROCEDIMIENTO CORRECTO DE INSTALACIÓN PARA EVITAR DAÑAR SU TV O EL

ISTEMA DE INSTALACIÓN BELL'O

SIEMPRE DEBE SACAR EL TELEVISOR Y LOS COMPONENTES ANTES DE INTENTAR MOVER LA BASE.



:          

  /  BELL'O

.    ,  

      .

2-6. SELECT THE CORRECT SCREW. Before beginning, test several of the Screws in your Hardware Kit to find the correct size

and length for your television.

NOTE (!):

Use Spacers if Monitor Arms (YF22) do not fit firmly against the back of the television, such as when the back of the

television is curved, contains larger recessed mounting holes, or some other obstruction is in the way. Spacers also provide extra

oom for cables. The Arms must rest securely on the spacers, and should not be loose.

2-6. SÉLECTIONNER LA VIS CORRECTE. Avant de commencer, essayer différentes vis du nécessaire de visserie pour trouver

la section et la longueur correctes pour le téléviseur.

REMARQUE (!):

Utiliser les douilles d'espacement si les bras de moniteur (YF22) n'appuient pas fermement contre le dos du

téléviseur, comme lorsque le dos du téléviseur est incurvé, qu'il contient de grands trous de fixation en retrait ou qu'il y a d'autres

obstacles. Les douilles d'espacement offrent également plus d'espace pour les câbles. Les bras doivent appuyer fermement sur les

douilles d'espacement et ne pas avoir de jeu.

2-6. ELIJA EL TORNILLO CORRECTO. Antes de comenzar, pruebe varios tornillos de su kit de accesorios para encontrar el de

tamaño y longitud indicados para su televisor.

NOTA (!):

Use los espaciadores si los brazos de la pantalla (YF22) no encajan con firmeza contra la parte trasera del televisor,

como sucede cuando esta parte es curva, contiene orificios de montaje embutidos más grandes o presenta alguna otra

obstrucción. Los espaciadores también ofrecen espacio adicional para cables. Los brazos deben apoyarse con firmeza sobre los

espaciadores y no deben quedar flojos.

2-6.   . Перед тем как начать установку, проверьте несколько винтов из крепежного комплекта,

чтобы подобрать винт соответствующего размера и длины для вашего телевизора.

 (!):

Используйте распорные втулки, если крепежные узлы монитора (YF22) не прилегают плотно к задней

стенке телевизора, например, когда задняя панель телевизора не плоская, с довольно большими глухими отверстиями для

установки, или имеются другие помехи. Распорные втулки также обеспечивают дополнительное место для кабелей.

Крепежные узлы должны плотно прилегать к распорным втулкам и быть неподвижными.

(!)

MONITOR ARM (YF22)

WASHER

Fig. 2-4

SPACER

BRAS DE MONITEUR (YF22)

RONDELLE

DOUILLE D'ESPACEMENT

BRAZO DE LA PANTALLA (YF22)

ARANDELA

ESPACIADOR

КРЕПЕЖНЫЙ УЗЕЛ (YF22)

ШАЙБА

РАСПОРНАЯ ВТУЛКА

TELEVISION TÉLÉVISEUR TELEVISOR ТЕЛЕВИЗОР

YF22

Fig. 2-5

YF22

TVY10

TVY12

TVY9

TVY11

TVY2

TVY6

TVY4

TVY11

TVY8

TVY1

TVY3

TVY5

2-7.

PLACE your TV face-down on a flat, very soft, non-abrasive surface, taking extreme caution to not damage the face of your TV.

2-8. ATTACH

each Monitor Arm (YF22) to the back of your television as shown with selected Screws and Washers. Make sure that each

Washer (TVY11 or TVY12) is placed between the Screw and the Monitor Arm. If a Spacer (TVY9, TVY10) is required, place the Spacer

between the television and the Monitor Arm. DO NOT PLACE THE WASHERS BETWEEN THE ARMS AND THE TELEVISION.

2-7. POSER le téléviseur à plat sur sa face avant sur une surface plane très douce et non abrasive, en faisant preuve de précaution

extrême pour ne pas l'endommager.

2-8. FIXER les deux bras de moniteur (YF22) au dos du téléviseur comme sur l'illustration, avec les vis et les rondelles sélectionnées.

Veillez à bien placer une rondelle (TVY11 or TVY12) entre chaque vis et le bras de moniteur. Si une douille d'espacement (TVY9,

TVY10) est requise, la placer entre le téléviseur et le bras de moniteur. NE PAS PLACER DE RONDELLE ENTRE LES BRAS ET

LE TÉLÉVISEUR.

2-7.

COLOQUE su TV boca abajo sobre una superficie plana, muy suave y que no sea abrasiva, tomando todas las precauciones para no dañar

la cara de su TV.

2-8. FIJE cada brazo para el monitor (YF22) a la parte posterior de su televisor, tal como se muestra, con los tornillos y arandelas seleccionados.

Asegúrese de que cada arandela (TVY11 o TVY12) esté colocada entre el tornillo y el brazo para el monitor. Si se necesita un espaciador

(TVY9, TVY10), colóquelo entre el televisor y el brazo para el monitor. NO COLOQUE LAS ARANDELAS ENTRE LOS BRAZOS Y EL

TELEVISOR.

2-7.  телевизор экраном вниз на плоскую очень мягкую неабразивную поверхность, принимая все меры предосторожности,

чтобы не повредить экран.

2-8.  каждый крепежный узел (YF22) монитора к задней части телевизора, как показано, используя специально

предназначенные для этого винты и шайбы. Убедитесь, что каждая шайба (TVY11 или TVY12) находится между винтом и крепежным

узлом монитора. Если требуется использовать промежуточное кольцо (TVY9, TVY10), установите его между телевизором и

крепежным узлом монитора.        .

Fig. 2-6

YF22

Fig. 2-7

YF21

YF6

2-9. With the help of an assistant, carefully ATTACH the TV with Monitor Arms (YF22) to the Mounting Bracket (YF21) and

SECURE the Monitor Arms using two 25 mm Screw (YF6) as shown in Fig. 2-7. Tighten Screws fully.

2-9. Avec l'aide d'une autre personne, ATTACHER avec précaution le téléviseur équipé des bras de moniteur (YF22) au support de

fixation (YF21) et FIXER les bras de moniteur à l'aide de deux vis de 25 mm (YF6) comme sur la Fig. 2-7. Serrer les vis à fond.

2-9. Con la ayuda de un asistente, FIJE con cuidado el TV con los brazos para el monitor (YF22) al soporte de montaje (YF21)

y ASEGURE los brazos para el monitor con dos tornillos de 25 mm (YF6), tal como se muestra en la Fig. 2-7.

Apriete los tornillos por completo.

2-9.      телевизор с крепежными узлами (YF22) монитора к

установочному кронштейну (YF21) и  крепежные узлы монитора двумя 25-мм винтами (YF6), как

показано на Рис. 2-7.   .

OPTION 3: STAND WITH WALL MOUNT

OPTION 3: MEUBLE AVEC SUPPORT MURAL

OPCIÓN 3: BASE CON SOPORTE DE PARED

 3:     

CAUTION: NEVER EXCEED THE MAXIMUM LOAD CAPACITY OF 125 LBS (56.7 KG)

TTENTION

NE JAMAIS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DE 56,7 KG (125 LBS)

ADVERTENCIA

: NUNCA EXCEDA LA CAPACIDAD MÁXIMA DE CARGA DE 125 LBS (56.7 KG)

:          125  (56,7 )

Fig. 3-1

3-1 Using a stud finder, FIND the exact location of the studs to which you want to attach the Wall Mount (YF21). MARK the right and left

side to determine the center of each stud. [FIGURE 3-1]

3-1. À l’aide d’un détecteur de montant, TROUVER l’emplacement exact des montants sur lesquels doit être attaché le support mural

(YF21). MARQUER les bords gauche et droit pour déterminer le centre de chaque montant. [FIGURE 3-1]

3-1. Utilizando un localizador de montantes, DETERMINE la ubicación exacta de los montantes sobre los que desea fijar el soporte

de pared (

YF21

). MARQUE los lados derecho e izquierdo para determinar el centro de cada montante. [FIGURA 3-1]

3-1. С помощью искателя стойки  точное местоположение стоек, к которым вы хотите прикрепить кронштейн

(YF21).  правую и левую стороны, чтобы определить центр каждой стойки [РИСУНОК 3-1].

Fig. 3-2

• Height to bottom of TV

• Hauteur jusqu'au bas du téléviseur

• Altura hasta la parte inferior del TV

•     

3-2. MEASURE the distance from the mounting holes on the back of your television to the top and bottom edges of the television to

determine the true center of the television once it will be mounted. Many television manufacturers do not place the mounting holes

exactly centered in the television.

3-3. MEASURE from the floor up, and make small marks on the wall to help you determine the desired TV height. Using a level, LINE UP

the Installation Template with your pencil markings and TAPE it into place. [FIGURE 3-2]

3-2. MESURER la distance entre les trous de fixation au dos du téléviseur et les bords haut et bas du

téléviseur pour déterminer la placement

réel du téléviseur une fois qu’il sera posé. De nombreux fabricants de téléviseurs ne placent pas les trous de fixation exactement au

centre du poste.

3-3. MESURER la hauteur depuis le sol et tracer de petits repères sur le mur pour marquer la hauteur souhaitée pour le téléviseur.

À l’aide d’un niveau, ALIGNER le gabarit de pose sur les marquages et l’ATTCHER avec du ruban adhésif. [FIGURE 3-2]

3-2. MIDA la distancia desde los orificios de montaje en la parte posterior de su televisor hasta los bordes superior e inferior del

televisor para determinar el centro exacto del TV una vez que esté montado. Muchos fabricantes de televisores no colocan los

orificios de montaje exactamente en el centro del televisor.

3-3.

MIDA desde el piso hacia arriba y haga unas pequeñas marcas en la pared para ayudarse a determinar la altura deseada para el TV.

Utilizando un nivel, ALINEE la plantilla de instalación con las marcas del lápiz y SUJETE CON CINTA ADHESIVA en el lugar. [FIGURA 3-2]

3-2.  расстояние от крепежных отверстий на задней панели телевизора до верхней и нижней граней телевизора

для того, чтобы определить, где будет находиться точный центр телевизора после его установки. Многие

производители располагают крепежные отверстия не точно по центру телевизора.

3-3.  расстояние от пола и сделайте карандашом пометки на стене, это поможет вам определить желаемую

высоту положения телевизора. Используя уровень, совместите шаблон для установки с пометками на стене и

 шаблон маскировочной лентой [РИСУНОК 3-2].

Fig. 3-3

2.5"

(64 mm)

/32"

(4 mm)

INSTALLING THE WALL MOUNT IN WOOD:

3-4. DRILL four holes 2.5" (64 mm) deep using a 5/32" (or 4 mm) size drill bit in the “A”, “B”, “C”, and “D” locations noted on the

Installation Template.

POSER LE SUPPORT MURAL SUR DU BOIS:

3-4. PERCER quatre trous de 64 mm (2,5 po) de profond avec un foret de 5/32 po (ou 4 mm) de diamètre aux emplacements notés

« A », « B », « C » et « D » sur le gabarit de pose.

CÓMO INSTALAR EL SOPORTE DE PARED EN MADERA:

3-4. TALADRE cuatro orificios de 2,5" (64 mm) de profundidad con una broca de 5/32" (4 mm) en las posiciones “A”, “B”, “C” y “D”

indicadas en la plantilla de instalación.

    :

3-4.  четыре отверстия глубиной 2,5 дюйма (64 мм), используя сверло 5/32 дюймов (или 4 мм), в местах,

обозначенных «A», «B», «C», «D» на шаблоне для установки.

Fig. 3-4

USE LINES ON INSTALLATION TEMPLATE TO ALIGN TEMPLATE WITH STUD PENCIL MARKINGS.

SE SERVIR DES LIGNES SUR LE GABARIT DE POSE POUR ALIGNER LE GABARIT AVEC REPÈRES DE MONTANTS AU CRAYON.

UTILICE LÍNEAS EN LA PLANTILLA DE INSTALACIÓN PARA ALINEAR LA PLANTILLA CON LAS MARCAS DE LÁPIZ EN EL MONTANTE.

      ,      .

Fig. 3-5

(76 mm)

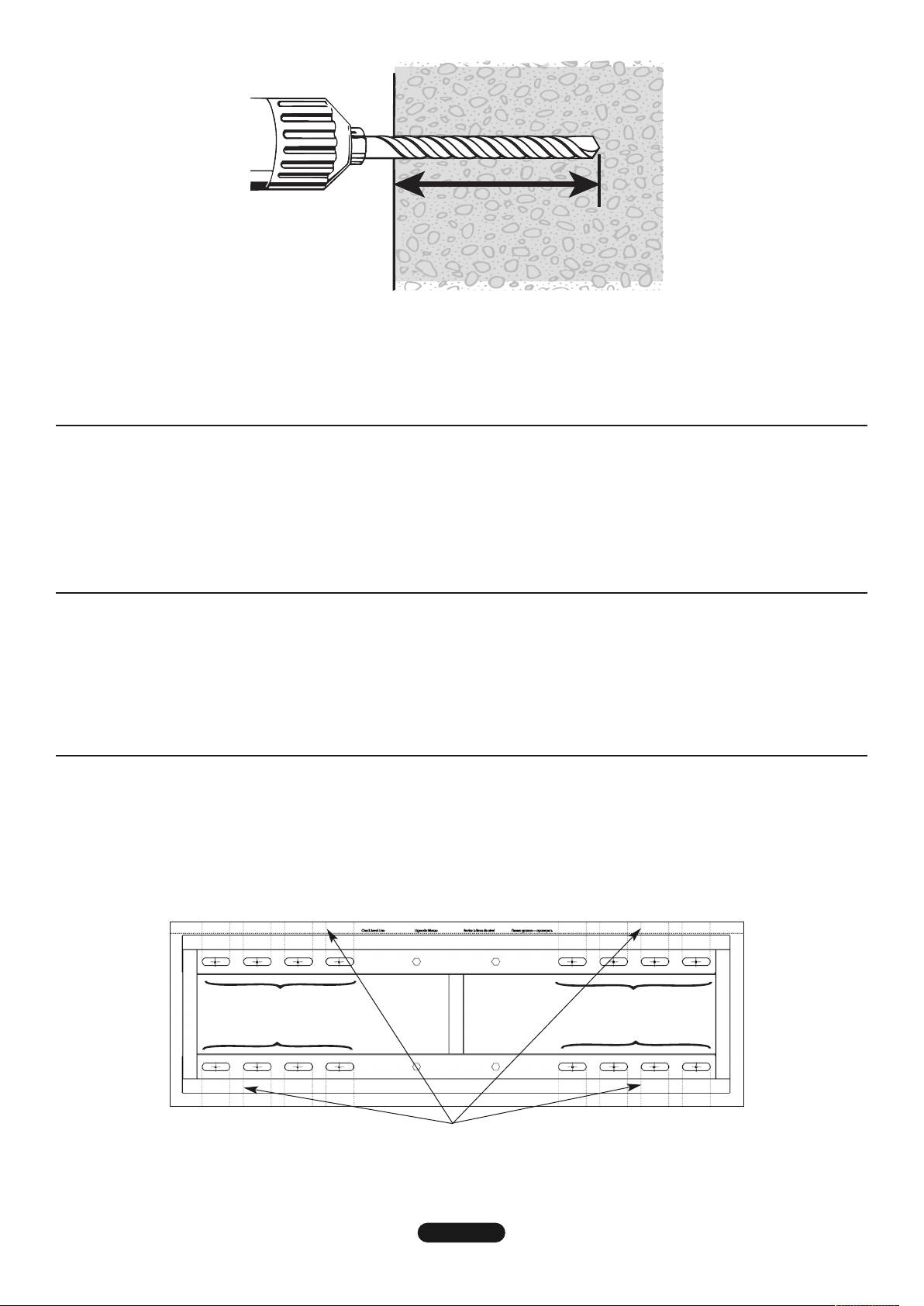

MOUNTING TO SOLID CONCRETE OR CINDER BLOCK:

3-4. Carefully DRILL four holes using a 5/16" (or 8mm) masonry drill bit in the “A”, “B”, “C”, and “D” locations noted on the

Installation Template. NOTE: EACH HOLE SHOULD BE AT LEAST 3" (76 MM) DEEP. [FIGURE 3-5]

IMPORTANT: DO NOT DRILL INTO MORTAR JOINTS! DRILL HOLES AT LEAST 1" (25.4 MM) FROM THE JOINTS.

POSE SUR DU BÉTON PLEIN, OU DES PARPAINGS:

3-4. PERCER soigneusement quatre trous avec une mèche à maçonnerie de 5/16 po (ou 8 mm) de diamètre aux emplacements

notés « A », « B », « C » et « D » sur le gabarit de pose. REMARQUE : CHAQUE TROU DOIT ÊTRE D'AU MOINS 76 MM

(3 PO) DE PROFOND. [FIGURE 3-5]

ATTENTION : NE PAS PERCER DANS LES JOINTS DE MORTIER ! PERCER LES TROUS À AU MOINS 25 MM

(1 PO) DES JOINTS.

MONTAJE EN CONCRETO SÓLIDO, O LADRILLOS DE ESCORIAS:

3-4. TALADRE con cuidado cuatro orificios con una broca para mampostería de 5/16" (8mm) en las posiciones “A”, “B”, “C” y “D”

indicadas en la plantilla de instalación. NOTA: CADA ORIFICIO DEBE TENER POR LO MENOS 3" (76MM) DE PROFUNDIDAD.

[GRAFICO 3-5]

IMPORTANTE: NO PERFORE LAS JUNTAS DE ARGAMASA. TALADRE ORIFICIOS A UNA DISTANCIA DE,

POR LO MENOS, 1" (25,4 MM) DE LAS JUNTAS.

        :

3-4.  четыре отверстия, используя сверло по бетону 5/16 дюймов (или 8 мм), в местах, обозначенных «A», «B»,

«C», «D» на шаблоне для установки. :        3

 (76 ) [ 3-5].

:    !       

1  (25,4 )  .

Fig. 3-6

USE LINES ON INSTALLATION TEMPLATE TO ALIGN TEMPLATE WITH STUD PENCIL MARKINGS.

SE SERVIR DES LIGNES SUR LE GABARIT DE POSE POUR ALIGNER LE GABARIT AVEC REPÈRES DE MONTANTS AU CRAYON.

UTILICE LÍNEAS EN LA PLANTILLA DE INSTALACIÓN PARA ALINEAR LA PLANTILLA CON LAS MARCAS DE LÁPIZ EN EL MONTANTE.

3-5. REMOVE the Installation Template.

Fig. 3-7

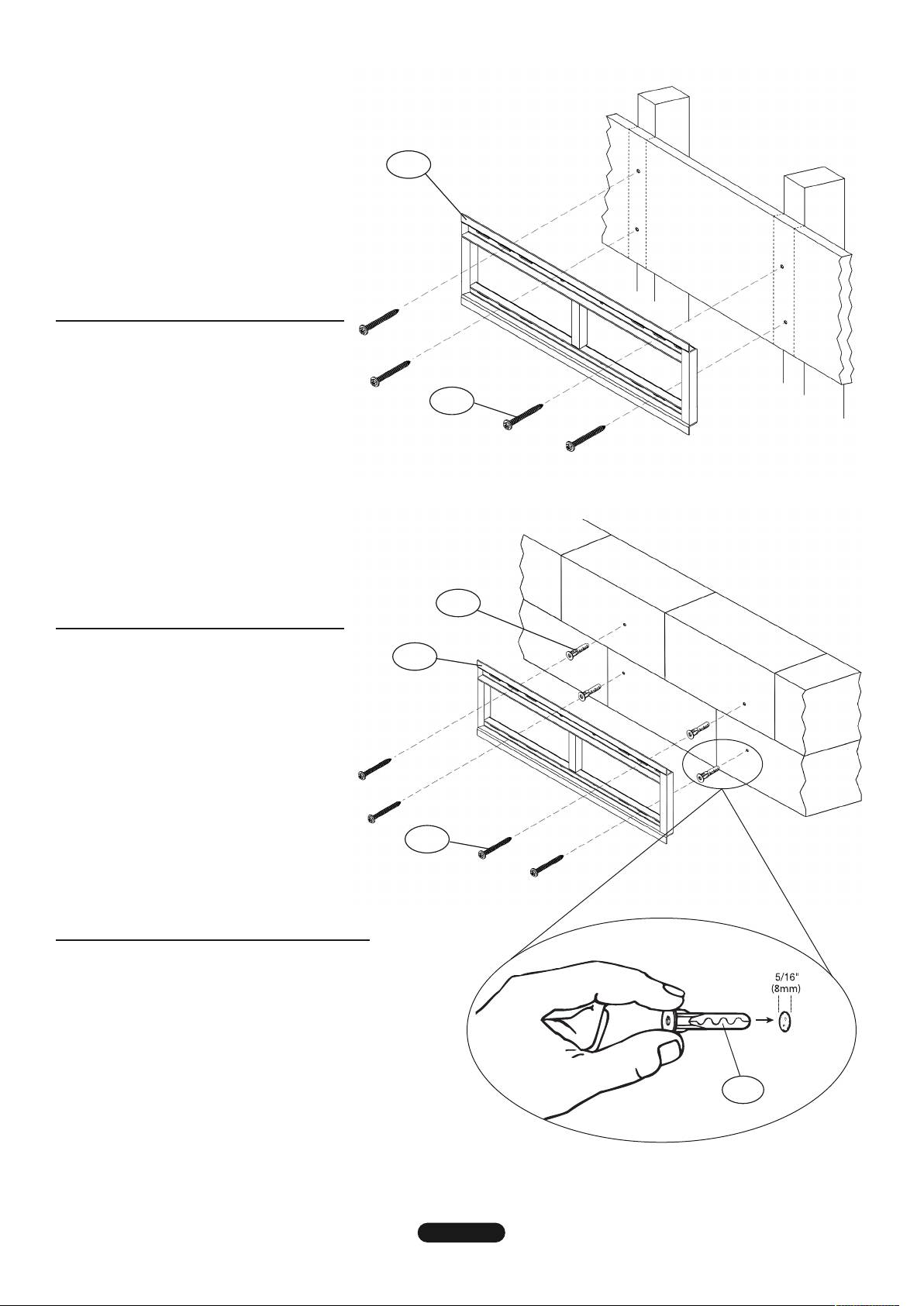

3-6. If mounting into concrete, INSERT four

TOGGLER

brand Wall Anchors (YF25) into

the drilled holes. [FIGURE 3-9]

YF21

3-7. PLACE the Wall Plate (YF21) over the holes

and SCREW in the Lag Bolts (YF26) about

half way. Use a LEVEL to make sure the

Wall Plate is level and make any necessary

adjustments. Once straight, TIGHTEN all of

he Lag Bolts completely (DO NOT OVER

TIGHTEN!)

3-5. ENLEVER le gabarit de pose.

3-6. Pour une pose sur de la béton,

YF26

ENFONCER quatre des chevilles

d'ancrage de la marque TOGGLER

(YF25) dans les trous. [FIGURE 3-9]

3-7. POSER la plaque murale (YF21) sur les

trous et visser les tire-fond (YF26) à

moitié environ. Utiliser un NIVEAU pour

vérifier que la plaque murale est de

Fig. 3-8

niveau et effectuer tout ajustement

nécessaire. Une fois la plaque de

niveau, SERRER complètement les

quatre tire-fond (NE PAS FORCER !).

YF25

YF21

3-5. QUITE la plantilla de instalación.

3-6. Para instalaciones en concreto, COLOQUE

cuatro de los anclajes marca TOGGLER

(YF25) en los agujeros taladrados.

[GRAFICO 3-9]

3-7. COLÓQUE la placa (YF21) sobre los

orificios y atornille los tirafondos (YF26)

hasta la mitad. Utilice un NIVEL para

asegurarse de que la placa de pared esté

YF26

nivelada y haga los ajustes necesarios.

Una vez que esté derecha, AJUSTE todos

los tirafondos por completo

(NO LOS AJUSTE DEMASIADO).

3-5.  шаблон для установки.

3-6. При креплении к бетонным стенам 

четыре анкера марки TOGGLER

(YF25) в

просверленные отверстия [РИСУНОК 3-9].

3-7.  настенную плату (YF21) к

YF25

отверстиям и  шурупы с головками

под ключ (YF26) примерно наполовину. Используя

УРОВЕНЬ, убедитесь, что настенная плата

Fig. 3-9

установлена горизонтально, и сделайте

необходимую подгонку. Когда она установлена

TOGGLER

brand ALLIGATOR

SOLID-WALL ANCHORS are patented under one or more of US

правильно, полностью ЗАТЯНИТЕ все шурупы

Patent numbers 5,161,296 and 5,938,385; and foreign counterparts thereof and of 4,752,170.

Other patents pending. TOGGLER and ALLIGATOR are worldwide registered trademarks of

(    !)

Mechanical Plastics Corp.

Fig. 3-10

YF22

YF21

YF6

Fig. 3-10a

3-8. With the help of an assistant, carefully LIFT and ATTACH the TV with the Monitor Arms (YF22) to the Wall Plate (YF21).

MAKE SURE both Monitor Arms are correctly attached, then SECURE the Monitor Arms using two 25 mm Screws (YF6) as

shown in Fig. 3-10a. Tighten fully.

3-8. Avec l'aide d'une autre personne, SOULEVER avec précaution le téléviseur équipé des bras de moniteur (YF22) et

l'ATTACHER à la plaque murale (YF21). S'ASSURER que les deux bras de moniteur sont correctement engagés, puis FIXER

les bras de moniteur à l'aide de deux vis de 25 mm (YF6) pour chacun comme sur la Fig. 3-10a. Serrer complètement.

3-8. Con la ayuda de un asistente, LEVANTE con cuidado y FIJE el TV con los brazos para el monitor (YF22) a la placa de pared

(YF21). ASEGÚRESE de que ambos brazos para el monitor estén correctamente fijados, luego ASEGURE los brazos para el

monitor con dos tornillos de 25 mm (YF6), tal como se muestra en la Fig. 3-10a. Apriete por completo.

3-8.    осторожно  и  телевизор с крепежными узлами (YF22) монитора к

настенной плате (YF21). , что оба крепежных узла монитора прикреплены правильно, и затем

 крепежные узлы монитора, используя два 25-мм винта (YF6), как показано на Рис. 3-10a.

 .

ARRANTY

One (1) Year Limited Warranty

ll Bell’O International furniture products are warranted, with the exception of glass, to the original purchaser at the time of purchase and for a period of one (1) year

thereafter. Glass is warranted to the original purchaser at the time of purchase and for a period of thirty (30) days thereafter. This warranty is expressly limited to new

products purchased in factory sealed cartons. Warranty is valid in the United States of America and Canada.

n order to provide you with timely assistance, please thoroughly inspect your furniture for missing or defective parts immediately after opening the carton. To receive

replacement or missing part(s) under this warranty, go to our website at www.bello.com or call our Customer Service Department at 1-888-235-7646. Please have the

odel number and part number(s) for reference. You will also need your sales receipt or other proof of purchase. Replacement part(s) will be shipped to you at no

charge with Bell’O International assuming all shipping and handling expense.

e warrant to you, the original purchaser, that our furniture and all of its parts and components are free of defects in material or workmanship. "Defects", as used in

this warranty, is defined as any imperfections that impair the use of the furniture or product.

Our warranty is expressly limited to the replacement of furniture parts and components. For one (1) year after the date of purchase, Bell’O International will replace any

art described on the enclosed furniture parts list that is defective in material or workmanship.

This warranty applies under conditions of normal use. Our furniture products are not intended for outdoor use. The warranty does not cover: 1) defects caused by

mproper assembly or disassembly; 2) defects caused by shipping, claims for damage during transit to you should be placed immediately by you to the transportation

company; 3) defects occurring after purchase due to product modification, intentional damage, accident, misuse, abuse, negligence or exposure to the elements;

4) cosmetic damage and 5) labor or assembly costs.

There are no warranties, express or implied, including without limitation merchantability or fitness for particular use, except as (I) contained herein or (II) required by

applicable law in the state whose law governs (which shall be New Jersey absent controlling law imposing the law of another state in lieu thereof as governing law).

All warranties of whatsoever derivation shall be limited to the term set forth above, unless otherwise required by applicable law.

ell’O employees’ or representatives’ oral or other written statements do not constitute warranties, shall not be relied upon by Buyer, and are not a part of the contract

for sale or this limited warranty.

xcept as provided herein, Bell’O International shall have no liability or responsibility to the purchaser or any other person or entity with respect to any liability, loss or damage

caused directly or indirectly by use of the product, including, but not limited to, any incidental or consequential damages. Some states do not allow limitation on how long an

implied warranty can last or the exclusion of limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you.

This warranty gives you specific legal rights. You may also have other rights, which vary from state to state.

GARANTIE

Garantie limitée un (1) an

Ce produit de meubles Bell'O International Corporation est garanti, à l’exception du verre, à l’acheteur initial au moment de l’achat et pour une durée d’un (1) an à

compter de cette date. Le verre est garanti à l’acheteur initial au moment de l’achat et pour une durée de trente (30) jours à compter de cette date. Cette garantie se

limite expressément aux produits neufs achetés dans des cartons scellés à l'usine. Cette garantie est valable uniquement aux États-Unis d’Amérique et au Canada.

Pour nous permettre d’offrir une assistance dans les meilleurs délais, veiller à vérifier avec soin si toutes les pièces du meuble TV sont présentes et en bon état dès

l’ouverture de l’emballage. Pour obtenir des pièces de rechange ou manquantes dans le cadre de cette garantie, appeler le Service après-vente au 1-888-235-7646.

Veiller à avoir le numéro de modèle et les références des pièces à disposition. Le reçu de la vente ou autre justificatif d’achat est également requis. Les pièces de

rechange sont expédiées sans frais pour le destinataire.

Nous garantissons à l’acheteur initial que notre meuble TV et l’ensemble de ses pièces et composants sont exempts de défauts de matériau et de fabrication.

Le terme « défaut », au sens de cette garantie, fait référence à toute imperfection qui entrave l’utilisation du meuble ou du produit.

Cette garantie se limite expressément au remplacement de pièces et composants du meuble TV. Pendant une durée d’un (1) an à compter de la date d’achat, Bell'O

International Corporation remplacera toute pièce figurant dans la nomenclature jointe qui présente un défaut de matériau ou de fabrication.

Cette garantie s’applique dans des conditions d’utilisation normale. Notre meuble TV n’est pas destiné à une utilisation en plein air. Cette garantie ne couvre pas : 1) les

défauts causés par un assemblage ou un démontage incorrect ; 2) les défauts causés par le transport, les réclamations en cas de dommages dans le transport devant

être soumises par l'acheteur directement à la société de transport ; 3) les défauts se produisant après l’achat suite à une modification du produit, des dommages

intentionnels, un emploi abusif ou détourné, une négligence ou l’exposition aux intempéries ; 4) les dommages cosmétiques et 5) les coûts de main-d’oeuvre ou

d’assemblage.

Il n’est offert aucune garantie, expresse ou implicite, notamment de qualité marchande ou d’adaptation à un emploi particulier, à l’exception de (I) celle contenue dans

les présentes ou (II) ce qui est prévu par la réglementation en vigueur dans l’état ou la province dont les lois s’appliquent (l’état du New Jersey en l’absence d’une

réglementation imposant l’application des lois d’un autre état ou province). Toutes les garanties éventuellement dérivées sont limitées aux termes ci-dessus, sauf

dispositions contraires de la réglementation en vigueur.

Les déclarations orales ou écrites autres de la part d’employés ou représentants du fabricant ne constituent pas des garanties, ne peuvent pas être invoquées par

l’acheteur et ne font pas partie du contrat de vente ni de la présente garantie.

Sous réserve des présentes dispositions, Bell'O International Corporation décline toute obligation ou responsabilité envers l’acheteur ou toute autre personne ou entité

concernant de quelconques obligations, pertes ou dommages causés directement ou indirectement par l’utilisation du produit, notamment, mais sans s’y limiter, de

quelconques dommages accessoires ou consécutifs. Certains états ou provinces n’autorisant pas la limitation de la durée d'une garantie implicite ou l’exclusion ou la

limitation des dommages accessoires ou consécutifs, il est possible que les limites ou exclusions ci-dessus ne s'appliquent pas au présent cas particulier.

Cette garantie confère à l’acheteur des droits juridiques particuliers. Il est possible qu’il ait d'autres droits, susceptible de varier d’une juridiction à l’autre.

BELL'O INTERNATIONAL CORPORATION, 711 Ginesi Drive, Morganville, NJ 07751-1235

Phone: (732) 972-1333 Fax: (732) 536-6482 Web: www.bello.com E-mail: sales@bello.com

GARANTÍA

Garantía limitada de un (1) año

Se le garantiza al comprador original este producto de mueble de

Bell'O International Corporation

, con excepción del vidrio, durante un período de un (1) año a partir de la fecha

de la compra. Se le garantiza al comprador original el vidrio durante un período de treinta (30) días a partir de la fecha de la compra. Esta garantía se limita expresamente a los

productos nuevos comprados en cajas cerradas en fábrica. La garantía sólo es válida en los Estados Unidos de América y Canadá.

Inmediatamente después de abrir la caja de cartón, inspeccione detalladamente el soporte para TV y determine si faltan piezas o algunas están defectuosas de manera que podamos

asistirlo adecuadamente. Para recibir piezas de repuesto o piezas faltantes con esta garantía, llame al Departamento de atención al cliente al

1-888-235-7646

con el número de

modelo y los números de las piezas para usar de referencia. También necesitará el recibo de venta u otro comprobante de compra. Se le enviarán las piezas de repuesto sin cargo.

Le garantizamos a usted, el comprador original, que nuestro soporte para TV y todas sus piezas y componentes no tienen defectos en el material ni en la fabricación. “Defectos”,

como aparece en esta garantía, se define como cualquier imperfección que imposibilita el uso del mueble o del producto.

Nuestra garantía está expresamente limitada a la reposición de piezas y componentes del soporte para TV. Durante un (1) año a partir de la fecha de la compra,

Bell'O International

Corporation

repondrá cualquier pieza defectuosa en material o fabricación de las que están enumeradas en la lista de piezas adjunta.

Esta garantía se aplica en condiciones normales de uso. El soporte para TV no está diseñado para uso en exteriores. La garantía no cubre: 1) defectos causados por armado o

desarmado incorrectos; 2) defectos causados por el envío, usted debe realizar inmediatamente los reclamos por daños durante el transporte a la empresa de transportes; 3)

defectos que ocurran después de la compra debido a modificaciones en el producto, daño intencional, accidentes, mal uso, abuso, negligencia o exposición de los elementos;

4) daños superficiales y 5) gastos de mano de obra y armado.

No existen garantías, expresas ni implícitas, que incluyen, entre otras, las de comerciabilidad o adecuación aun fin concreto excepto (i) las aquí incluidas o (ii) las exigidas por la ley

vigente en el estado en que rige la ley se impondrá la ley de Nueva Jersey como ley vigente en estados donde no haya una ley de regulación). Todas las garantías de cualquier

derivación estarán limitadas a los términos establecidos anteriormente, a menos que la ley vigente exija lo contrario.

Las declaraciones verbales o por escrito de los empleados o representantes del fabricante no constituyen garantías, el comprador no debe confiar en ellas y no forman parte del

contrato para la venta ni de esta garantía limitada.

Excepto lo aquí establecido,

Bell'O International Corporation

no tendrá obligaciones ni será responsable ante el comprador o cualquier otra persona o entidad con respecto a algún

nconveniente, pérdida o daño causados directa o indirectamente por el uso del producto, los que incluyen, entre otros, cualquier daño accidental o consecuente. Algunos estados

no permiten limitaciones sobre el tiempo de duración de una garantía implícita ni la exclusión de limitación de daños accidentales o consecuentes, por lo tanto la limitación y

exclusión mencionadas anteriormente pueden no tener validez para usted.

Esta garantía le proporciona derechos legales específicos. Usted también puede tener otros derechos, los cuales varían según el estado.

Гарантия

Ограниченная гарантия на один (1) год

За исключением стекла вся продукция корпорации Bell’O International имеет гарантию, предоставляемую первоначальному покупателю в момент покупки сроком на 1 (один) год с

момента покупки. Гарантия на стекло предоставляется первоначальному покупателю в момент покупки сроком на тридцать (30) дней с момента покупки. Данная гарантия

распространяется только на новую продукцию, купленную в запечатанной упаковке производителя. Гарантия действительна в Соединенных Штатах Америки и Канаде.

Для того чтобы вам могла быть предоставлена своевременная помощь, пожалуйста, тщательно осмотрите купленную мебель сразу после открытия упаковки для выявления

отсутствующих или поврежденных деталей. Для получения замены или отсутствующей детали/деталей по данной гарантии зайдите на наш веб-сайт: www.bello.com или позвоните

в отдел обслуживания клиентов нашей компании по телефону: 1-888-235-7646. Пожалуйста, приготовьтесь назвать номер модели и номер/номера деталей. Вам также

понадобится чек или другой документ, подтверждающий покупку. Деталь/детали для замены будут отправлены вам бесплатно. Все расходы по доставке берет на себя корпорация

Bell’O International.

Мы гарантируем вам, первоначальному покупателю, что наша мебель и все ее детали и компоненты не содержат дефектов материала или качества изготовления.

Под «дефектами» в данной гарантии понимаются любые недостатки, которые препятствуют использованию мебели или продукции.

Наша гарантия ограничивается исключительно заменой деталей и компонентов мебели. В течение одного (1) года со дня покупки корпорация Bell’O International заменит любую

деталь из перечня деталей, вложенного в упаковку, в которой будет обнаружен дефект материала или качества изготовления.

Данная гарантия применима только при соблюдении условий нормальной эксплуатации. Наша мебельная продукция не предназначена для использования в уличных условиях.

Гарантия не распространяется на: 1) дефекты, вызванные неправильной сборкой или разборкой; 2) дефекты, полученные во время доставки (иски о возмещении ущерба,

нанесенного во время транспортировки, вам необходимо сразу же предъявлять транспортной компании); 3) дефекты, возникшие после покупки продукции в результате

модификации, умышленного повреждения, аварии, неправильного использования, небрежности или воздействия погодных условий; 4) косметические повреждения и 5) затраты

на рабочую силу или сборку.

Не существует никаких гарантий, явных или подразумеваемых, включая, без ограничения, товарной пригодности или соответствия конкретному практическому применению, за

исключением (I) случаев, указанных в настоящем документе, и (II) случаев, предусмотренных применимыми законами в штате, законодательством которого регулируется

настоящая гарантия (в данном случае законами штата Нью-Джерси при отсутствии превалирующего закона, устанавливающего законы другого штата в качестве регулирующего

закона вместо них). Все гарантии, к чему бы они ни относились, ограничиваются сроком, указанным выше, если иное не предусмотрено действующим законодательством.

Устные или иные письменные заявления сотрудников или представителей производителя не устанавливают гарантий и не должны служить основанием для покупателя полагаться

на них, и не являются частью договора купли-продажи или этой ограниченной гарантии.

За исключением случаев, предусмотренных в настоящем документе, корпорация Bell’O International не несет никакой ответственности или обязательств перед покупателем или

любым другим физическим или юридическим лицом в отношении какого-либо платежного обязательства, убытков или ущерба, причиненных прямо или косвенно в результате

использования продукции, включая, без ограничения, любые побочные или косвенные убытки. В некоторых штатах не допускается ограничение срока действия подразумеваемой

гарантии или исключают ограничение ответственности за побочные или косвенные убытки, поэтому указанные выше ограничения и исключения могут не относиться к вам.
