Stiebel Eltron PSH 80 Trend: oBSłUGa

82

 | PSH  Trend www.stiebel-eltron.com

WskazóWki specjalne

- Zainstalować posiadający świadectwo badania

typu zawór bezpieczeństwa w przewodzie dopro-

wadzający wody zimnej. Należy przy tym pamię-

tać, że w zależności od ciśnienia spoczynkowego

może być dodatkowo konieczny zawór redukcyjny

ciśnienia.

- Należy zastosować przewód odpływowy o ta-

kich wymiarach, które pozwolą na swobodny

odpływ wody przy całkowicie otwartym zaworze

bezpieczeństwa.

- Zamontować przewód odpływowy grupy zabez-

pieczającej przy zachowaniu stałego nachylenia w

pomieszczeniu wolnym od mrozu.

- Otwór wylotuv zaworu bezpieczeństwa musi być

zawsze otwarty na zewnątrz do atmosfery.

oBSłUGa

1.  wskazówki ogólne

Rozdziały „Obsługa” i „Wskazówki specjalne” są przeznaczone do

użytkowników końcowych urządzenia i specjalistów.

Rozdział „Instalacja” przeznaczony jest dla specjalisty.

Wskazówka

Przed przystąpieniem do obsługi urządzenia należy do-

kładnie zapoznać się z niniejszą instrukcją i zachować ją

do późniejszego wykorzystania.

W przypadku przekazania produktu osobom trzecim ni-

niejszą instrukcję należy również dołączyć.

1.1  wskazówki dotyczące bezpieczeństwa

1.1.1  struktura wskazówek dotyczących bezpieczeństwa

!

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia

W tym miejscu są określone potencjalne skutki nieprze-

strzegania wskazówki dotyczącej bezpieczeństwa.

f

f

W tym miejscu są określone środki zapobiegające

zagrożeniu.

1.1.2  symbole i rodzaje zagrożenia

Symbol

rodzaj zagrożenia

Obrażenia ciała

Porażenie prądem elektrycznym

Poparzenie

(Poparzenie)

1.1.3  Hasła ostrzegawcze

HaSło oStrzeGaWCze znaczenie

ZAGROŻENIE

Wskazówki, których nieprzestrzeganie prowadzi do

ciężkich obrażeń ciała lub śmierci.

OSTRZEŻENIE

Wskazówki, których nieprzestrzeganie może prowa-

dzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

Wskazówki, których nieprzestrzeganie może prowa-

dzić do średnich lub lekkich obrażeń ciała.

!

oBSłUGa

Bezpieczeństwo

pol

sk

i

www.stiebel-eltron.com

PSH  Trend |

83

1.2  inne oznaczenia stosowane w niniejszej

dokumentacji

Wskazówka

Ogólne wskazówki są oznaczone symbolem umieszczo-

nym obok.

f

f

Należy dokładnie zapoznać się z treścią wskazówek.

Symbol

znaczenie

Szkody materialne

(uszkodzenie urządzenia, szkody następcze, szkody ekolo-

giczne)

Utylizacja urządzenia

f

f

Ten symbol informuje o konieczności wykonania jakiejś czyn-

ności. Wymagane czynności opisane są krok po kroku.

1.3  jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary

podane są w milimetrach.

2.  Bezpieczeństwo

2.1  użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do podgrzewania wody pitnej i może

służyć do zasilania jednego lub kilku punktów poboru wody.

Urządzenie przeznaczone jest do użytku domowego. Nieprzeszko-

lone osoby mogą bezpiecznie z niego korzystać. Urządzenie można

stosować również poza domem, np. w małych przedsiębiorstwach,

pod warunkiem takiego samego użytkowania.

Inne lub wykraczające poza obowiązujące ustalenia zastosowa-

nie traktowane jest jako niezgodne z przeznaczeniem. Jako użycie

niezgodne z przeznaczeniem uznaje się również użycie urządzenia

do ogrzewania innych cieczy niż woda lub wody, do której dodano

chemikaliów, np. solanki.

Do użytkowania zgodnego z przeznaczeniem należy również prze-

strzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi uży-

tego wyposażenia dodatkowego.

2.2  ogólne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE poparzenie

Podczas pracy armatury i zawór bezpieczeństwa może

osiągnąć temperaturę przekraczającą 60 °C.

W przypadku temperatur na wylocie wyższych niż 43 °C

istnieje ryzyko poparzenia.

!

OSTRZEŻENIE obrażenia ciała

Urządzenie może być obsługiwane przez dzieci od 8 lat,

a także osoby z ograniczonymi zdolnościami ruchowy-

mi, sensorycznymi lub z ograniczoną poczytalnością albo

przez osoby bez doświadczenia i wiedzy, jeśli obsługa

odbywać się będzie pod nadzorem lub jeśli użytkowni-

cy zostali pouczeni odnośnie bezpiecznego korzystania

z urządzenia i zapoznali się z ewentualnymi grożącymi

niebezpieczeństwami. Urządzenie nie może być używane

przez dzieci do zabawy. Czyszczenia oraz konserwacji

ze strony użytkownika nie wolno powierzać dzieciom

bez nadzoru.

!

Szkody materialne

Obowiązkiem użytkownika jest zabezpieczenie przewo-

dów wodociągowych i zaworu bezpieczeństwa przed

mrozem.

Wskazówka

Urządzenie pracuje pod ciśnieniem. Podczas rozgrzewa-

nia z zaworu bezpieczeństwa wycieka woda nadmiarowa.

f

f

Jeżeli woda będzie wyciekać również po zakończeniu

nagrzewania, należy poinformować specjalistę.

2.3  oznaczenie ce

Oznaczenie CE zapewnia, że urządzenie spełnia wszystkie pod-

stawowe wymagania:

- dyrektywy dotyczącej kompatybilności elektromagnetycznej.

- dyrektywy niskonapięciowej,

2.4  Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

3.  opis urządzenia

Urządzenie ciśnieniowe podgrzewa elektrycznie wodę pitną. Tem-

peraturę można ustalić za pomocą przycisk nastawy temperatury.

W zależności od napięcia zasilania nagrzewanie do wartości tem-

peratury zadanej odbywa się automatyczne.

Stalowy zbiornik wewnętrzny pokryty jest specjalną emalią „Co

Pro” i wyposażony w anodę ochronną. Anoda zabezpiecza zbiornik

wewnętrzny przed korozją.

ochrona przed zamarzaniem

Urządzenie jest chronione przed mrozem także przy nastawieniu

temperatury „*”, jeżeli zagwarantowane jest zasilanie w napięcie.

Urządzenie załącza i wyłącza się w odpowiedniej chwili i ogrzewa

wodę. Urządzenie nie chroni przewodów wodociągowych oraz

zaworu bezpieczeństwa przed zamarznięciem.

!

oBSłUGa

nastawy

84

 | PSH  Trend www.stiebel-eltron.com

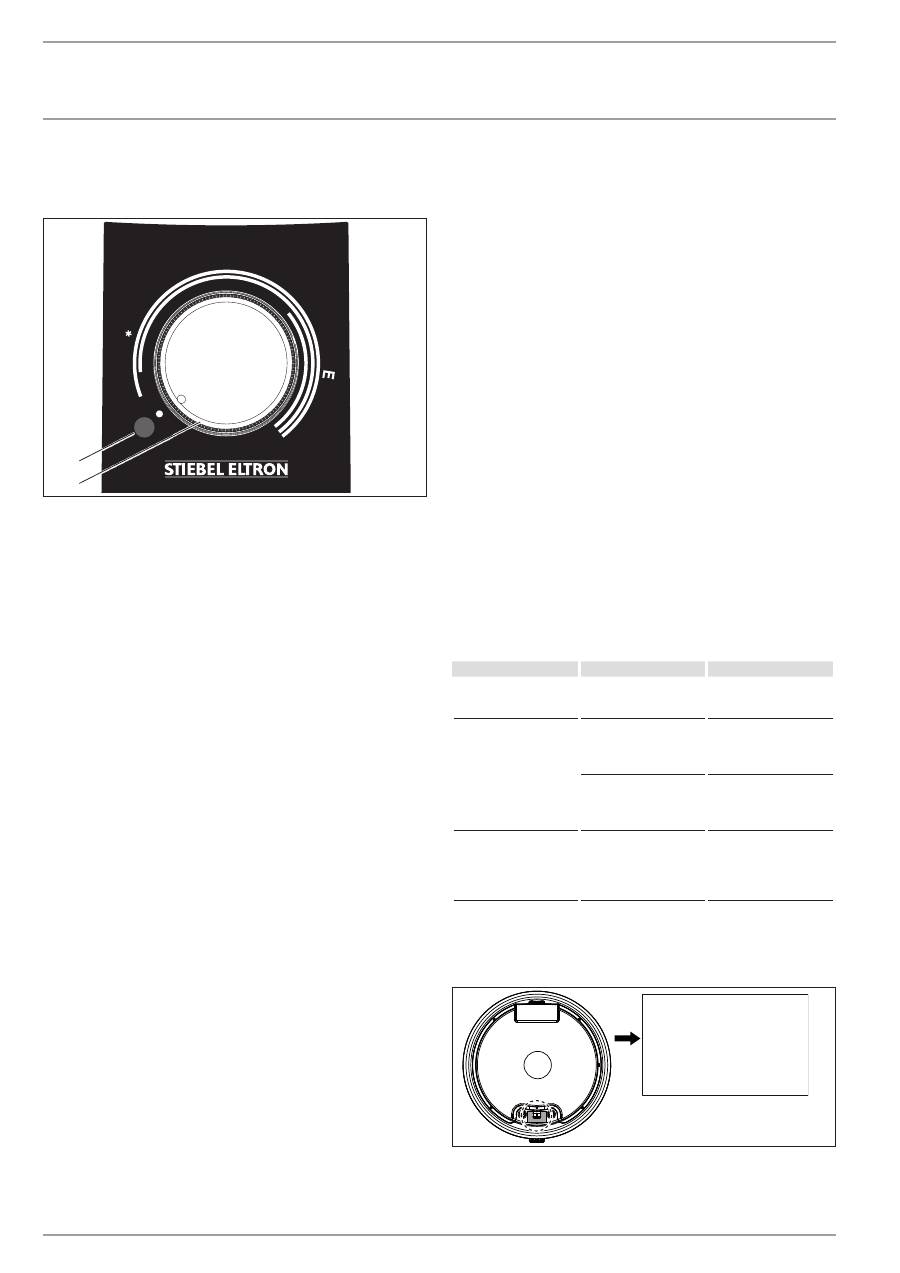

4.  nastawy

Temperaturę można nastawiać bezstopniowo.

max

D

00000

37

146

2

1

1

Lampka sygnalizacyjna wskaźnika pracy

2

Pokrętło regulacji temperatury

*

Ochrona przed zamarzaniem

E

zalecana nastawa energooszczędna niewielkie tworzenie

się kamienia, 60 °C

Maks maksymalna nastawa temperatury, 75 °C

W zależności od instalacji temperatury mogą różnić się od war-

tości zadanej.

lampka sygnalizacyjna wskaźnika pracy

Podczas nagrzewania wody świeci się lampka sygnalizacyjna

pracy.

4.1   urlop i nieobecność

f

f

W przypadku kilkudniowego nieużywania pokrętło nastawy

temperatury należy nastawić na pozycję pomiędzy ochroną

przed zamarzaniem i trybem energooszczędnym.

f

f

Jeśli urządzenie nie będzie eksploatowane przez dłuższy

czas, z uwagi na oszczędność energii należy włączyć funk-

cję ochrony przed mrozem. Jeżeli nie występuje zagrożenie

zamarznięcia, urządzenie można także odłączyć od sieci

elektrycznej.

f

f

Ze względów higienicznych przed pierwszym użyciem urzą-

dzenia zawartość zbiornika należy nagrzać jednokrotnie do

temperatury powyżej 60°C.

5.  czyszczenie, pielęgnacja i

konserwacja

f

f

W regularnych odstępach czasu zlecać specjaliście kontrolę

bezpieczeństwa elektrycznego urządzenia oraz działania za-

woru bezpieczeństwa.

f

f

Wykonanie pierwszej kontroli anody ochronnej należy zlecić

specjaliście po upływie jednego roku. Po jej przeprowadze-

niu specjalista zdecyduje, w jakich odstępach czasu będą

przeprowadzane kolejne kontrole.

f

f

Nie wolno używać środków czyszczących o właściwościach

ściernych lub zawierających rozpuszczalnik. Do konserwacji

i czyszczenia urządzenia wystarczy wilgotna szmatka.

gromadzenie się osadów kamienia

f

f

Prawie każdy rodzaj wody w wysokiej temperaturze powo-

duje powstanie osadów wapiennych. Mają one wpływ na

działanie oraz żywotność urządzenia. Grzałki należy co jakiś

czas odwapniać. Specjalista znający jakość wody w miej-

scu montażu urządzenia poinformuje o kolejnym terminie

konserwacji.

f

f

Regularnie należy sprawdzać stan armatury. Kamień z wylo-

tu armatury należy usuwać przy użyciu standardowych środ-

ków do usuwania osadów wapiennych.

f

f

Regularnie należy uruchamiać zawór bezpieczeństwa, aby

zapobiec jego zablokowaniu np. przez osadzający się kamień.

6.  usuwanie problemów

Problem

Przyczyna

rozwiązanie

Woda nie nagrzewa się,

lampka sygnalizacyjna

nie świeci się.

Brak napięcia.

Sprawdzić bezpieczniki

w instalacji domowej.

Woda nie nagrzewa się w

wystarczającym stopniu,

lampka sygnalizacyjna

świeci się.

Nastawiona jest za niska

temperatura.

Nastawić wyższą tempe-

raturę.

Urządzenie dogrzewa

wodę na przykład po po-

braniu dużej ilości ciepłej

wody.

Poczekać, aż zgaśnie

lampka sygnalizacyjna

wskaźnika pracy.

Ilość wypływającej wody

jest niewielka.

Regulator strumienia

w armaturze lub głowica

natryskowa jest pokryta

kamieniem lub zanie-

czyszczona.

Oczyścić i/lub odwapnić

regulator strumienia lub

głowicę natryskową.

Jeśli nie można usunąć przyczyny usterki, należy wezwać specja-

listę. W celu usprawnienia i przyspieszenia pomocy należy podać

numery z tabliczki znamionowej (000000 i 0000-000000):

E-NO.: 000000

F-NO.: 0000-000000

D

00000

3

7

1

4

9
