PSH  Trend |

41

inSTALLATie

veiligheid

inSTALLATie

7.  Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van

het toestel mogen alleen door een gekwalificeerde installateur

uitgevoerd worden.

7.1  algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uit-

sluitend bij gebruik van originele onderdelen en vervangingson-

derdelen voor het toestel.

7.2  Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be-

palingen in acht.

8.  toestelbeschrijving

8.1  leveringsomvang

Bij het toestel wordt het volgende geleverd:

- Veiligheidsklep

De meegeleverde veiligheidsklep mag in België niet worden

gebruikt, gebruik de op de markt gangbare veiligheidsklep-

pen (zie ook prijslijst).

8.2  toebehoren

Drukkranen zijn verkrijgbaar als accessoire.

9.  Voorbereidingen

9.1  montageplaats

Het toestel is voorzien voor vaste wandmontage op een gesloten

oppervlak. Zorg ervoor dat de wand voldoende draagvermogen

heeft.

Voor het afvoeren van het expansiewater dient een passende af-

voer in de buurt van het toestel te zitten.

Monteer het toestel altijd verticaal, in een vorstvrije ruimte en in

de buurt van het tappunt.

Het toestel kan niet in een hoek worden gemonteerd, omdat de

schroeven voor de bevestiging aan de wand langs de zijkant toe-

gankelijk moeten zijn.

9.2  wandbevestiging monteren

Info

Zorg ervoor dat de temperatuurinstelknop vanaf de voor-

zijde toegankelijk is.

De aan het toestel bevestigde wandbevestiging is voorzien van

slobgaten voor haken, waardoor montage op reeds bestaande

ophangbouten van vorige toestellen meestal mogelijk is.

f

f

Breng anders de afmetingen voor de boorgaten over op

de wand (zie hoofdstuk "Technische gegevens/maten en

aansluitingen").

f

f

Boor de gaten en bevestig de wandbevestiging met schroe-

ven en pluggen. Kies bevestigingsmateriaal dat past bij de

sterkte van de wand.

f

f

Hang het toestel met de wandbevestigingen aan de schroe-

ven of bouten. Houd daarbij rekening met het lege gewicht

van het toestel (zie hoofdstuk "Technische gegevens/gege-

venstabel") en voer de werkzaamheden eventueel met twee

personen uit.

f

f

Lijn het toestel horizontaal uit.

background image

42

 | PSH  Trend www.stiebel-eltron.com

inSTALLATie

Montage

10.  montage

10.1  wateraansluiting

!

Materiële schade

Voer alle werkzaamheden voor wateraansluiting en in-

stallatie uit conform de voorschriften.

Het toestel moet met drukkranen worden gebruikt.

10.1.1  toegelaten materialen

!

Materiële schade

Neem de instructies van de fabrikant en het hoofdstuk

"Technische gegevens/storingssituaties" in acht bij het

gebruik van kunststofbuizen.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of

kunststof toegestaan.

warmwaterleiding

Als materiaal zijn roestvrijstalen, koperen of kunststof buizen

toegestaan.

10.1.2  Veiligheidsklep monteren

Info

De meegeleverde veiligheidsklep mag in België niet wor-

den gebruikt, gebruik de op de markt gangbare veilig-

heidskleppen (zie ook prijslijst).

Info

Als de waterdruk hoger is dan 0,6 MPa, moet in de "Koud-

watertoevoer" een reduceerventiel worden ingebouwd.

Het is verboden de maximaal toegelaten druk te overschrijden (zie

hoofdstuk "Technische gegevens/gegevenstabel").

f

f

Monteer een type-gekeurde veiligheidsklep in de koudwa-

teraanvoerleiding. Let erop dat daarvoor, afhankelijk van de

statische druk, eventueel ook een reduceerventiel nodig is.

f

f

Dimensioneer de afvoerleiding op een wijze dat het water bij

volledig geopende veiligheidsklep ongehinderd kan worden

afgevoerd.

f

f

Monteer de afblaasleiding van de veiligheidsklep met een

constante afwaartse helling in een vorstvrije ruimte.

f

f

De afblaasopening van de veiligheidsklep moet geopend blij-

ven naar de atmosfeer.

10.2  elektrische aansluiting

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitin-

gen en installatie uit conform de voorschriften.

Scheid alle polen van het toestel van het elektriciteitsnet

voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok

Aansluiting op het stroomnet is alleen als vaste aanslui-

ting toegestaan. Het toestel moet op alle polen met een

afstand van minstens 3 mm van de aansluiting van het

net kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok

Zorg ervoor dat het toestel is aangesloten op de aard-

leiding.

!

Materiële schade

Neem de gegevens op het typeplaatje in acht. De aange-

geven spanning moet overeenkomen met de netspanning.

elektriciteitskabel

GEVAAR Elektrische schok

De elektriciteitskabel mag bij beschadiging of vervan-

ging alleen worden vervangen door een origineel onder-

deel door een installateur die daartoe door de fabrikant

is gemachtigd.

Het toestel wordt geleverd met een voorbereide aansluitkabel met

adereindhulzen zonder stekkers.

f

f

Indien de kabellengte onvoldoende is, dient u de aansluit-

kabel in het toestel af te klemmen. Gebruik een geschikte

installatiekabel.

f

f

Let er bij het leggen van de nieuwe elektriciteitskabel op dat

deze waterdicht door de aanwezige kabeldoorvoer wordt ge-

leid en sluit deze in het toestel op vakkundige wijze aan.

background image

N

ed

er

la

N

d

s

www.stiebel-eltron.com

PSH  Trend |

43

inSTALLATie

ingebruikname

11.  ingebruikname

11.1  eerste ingebruikname

Info

Vul het toestel met water voor de elektrische aansluiting

wordt uitgevoerd. Wanneer u een leeg toestel inschakelt,

schakelt de veiligheidstemperatuurbegrenzer het toestel

uit.

f

f

Spoel de koudwaterleiding grondig door vóór aansluiting

van het toestel op de waterleiding, zodat er geen vreemde

voorwerpen in de boiler of de veiligheidsklep terecht kunnen

komen.

f

f

Open de afsluitklep in de koudwateraanvoerleiding.

f

f

Open een tappunt tot het toestel is gevuld en het leidingnet

luchtvrij is.

f

f

Stel het doorstroomvolume in. Let daarbij op het maximaal

toegelaten doorstroomvolume bij een volledig geopende

kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").

f

f

Reduceer, indien gewenst, het doorstroomvolume op de

smoring van de veiligheidsklep.

f

f

Draai de temperatuurinstelknop naar de maximale

temperatuur.

f

f

Schakel de netspanning in.

f

f

Controleer de werkmodus van het toestel. Let daarbij op het

uitschakelen van de thermostaat.

f

f

Controleer de werking van de veiligheidsklep.

11.1.1  overdracht van het toestel

f

f

Leg aan de gebruiker de werking van het toestel en van de

veiligheidsklep uit en maak hem vertrouwd met het gebruik.

f

f

Wijs de gebruiker op mogelijk gevaar, met name het gevaar

van brandwonden.

f

f

Overhandig deze handleiding.

11.2  opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12.  Buitendienststelling

f

f

Verbreek de verbinding tussen het toestel en de netspanning

met de zekering in de huisinstallatie.

f

f

Tap het toestel af. Zie het hoofdstuk "Onderhoud/toestel

aftappen".

13.  storingen verhelpen

Info

Bij temperaturen lager dan -15 °C kan de veiligheidstem-

peratuurbegrenzer worden geactiveerd. Het toestel kan

al bij opslag of bij het transport aan deze temperaturen

zijn blootgesteld.

Storing

oorzaak

oplossing

Het water wordt niet

warm en het waarschu-

wingslampje is niet

verlicht.

De veiligheidstempera-

tuurbegrenzer is geacti-

veerd, omdat de regelaar

defect is.

Los de oorzaak van de

storing op. Vervang de

regelaar.

De veiligheidstem-

peratuurbegrenzer is

geactiveerd, omdat de

temperatuur lager is dan

-15 °C.

Druk op de resettoets (zie

afbeelding).

Het water wordt niet

warm en het waarschu-

wingslampje is verlicht.

Het verwarmingselement

is defect.

Vervang het verwar-

mingselement.

Het water wordt niet

warm en het waarschu-

wingslampje is verlicht.

De temperatuurregelaar

is defect.

Vervang de thermostaat.

De verwarmingstijd is

zeer lang en het waar-

schuwingslampje is

verlicht.

Het verwarmingselement

is verkalkt.

Ontkalk het verwar-

mingselement.

De veiligheidsklep

druppelt na, wanneer

de verwarming is uitge-

schakeld.

De klepzitting is vuil.

Reinig de klepzitting.

De waterdruk is te hoog.  Installeer een reduceer-

ventiel.

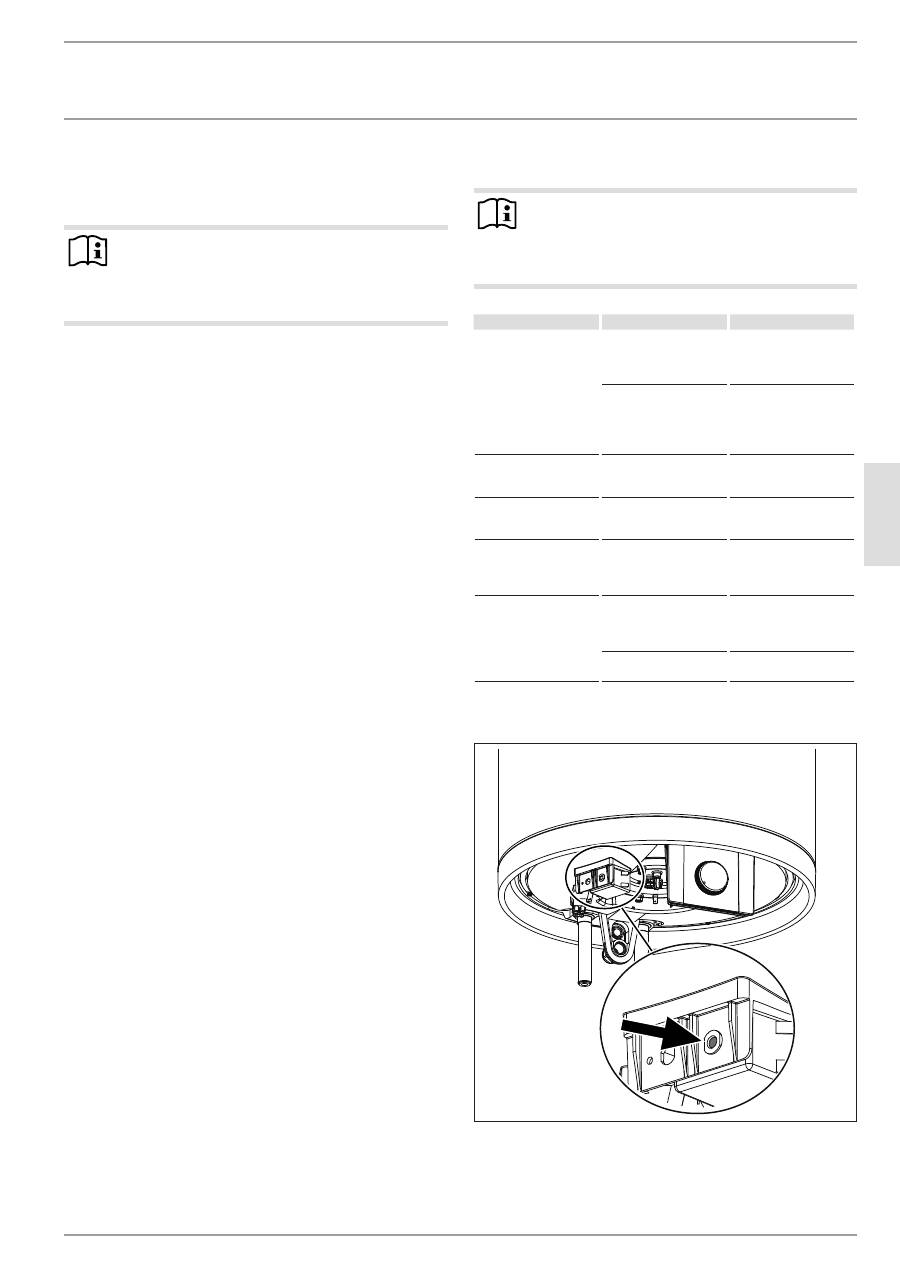

resetknop veiligheidstemperatuurbegrenzer

D

00000

37

14

3

background image

44

 | PSH  Trend www.stiebel-eltron.com

inSTALLATie

onderhoud

14.  onderhoud

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitin-

gen en installatie uit conform de voorschriften.

Scheid alle polen van het toestel van de netspanning voor

aanvang van alle werkzaamheden.

Wanneer het toestel moet worden afgetapt, raadpleeg dan het

hoofdstuk "Het toestel aftappen".

14.1  Veiligheidsklep controleren

f

f

Het is verplicht de veiligheidsklep regelmatig te testen.

14.2  Het toestel aftappen

WAARSCHUWING verbranding

Tijdens het aftappen kan er heet water uit het toestel

lopen.

Indien de boiler voor onderhoudswerkzaamheden of bij vorstge-

vaar moet worden afgetapt voor de bescherming van de volledige

installatie, gaat u als volgt te werk:

f

f

Sluit de afsluitklep in de koudwateraanvoerleiding.

f

f

Open de warmwaterkleppen van alle tappunten tot het toe-

stel afgetapt is.

f

f

Laat het restwater af aan de veiligheidsklep.

14.3  Veiligheidsanode controleren/vervangen

f

f

Controleer de veiligheidsanode voor het eerst na één jaar en

vervang deze, indien nodig.

f

f

Beslis daarna in welke tijdsintervallen de verdere controles

moeten worden uitgevoerd.

14.4  ontkalken

f

f

Verwijder losse kalkafzettingen uit de boiler.

f

f

Ontkalk, indien noodzakelijk, het binnenreservoir met in de

handel verkrijgbare ontkalkingmiddelen.

f

f

Ontkalk de flens pas wanneer deze is gedemonteerd en be-

handel de oppervlakte van de boiler en de veiligheidsanode

niet met ontkalkingmiddelen.

14.5  Veiligheidsweerstand tegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidsweerstand tegen

corrosie (560 Ω) niet beschadigd of verwijderd wordt. Monteer de

veiligheidsweerstand tegen corrosie na vervanging weer conform

de voorschriften.

D

00000

37

14

1

14.6  elektrische aansluitkabel vervangen

GEVAAR Elektrische schok

De elektriciteitskabel mag bij beschadiging of vervan-

ging alleen worden vervangen door een origineel onder-

deel door een installateur die daartoe door de fabrikant

is gemachtigd.

14.7  regelaar-begrenzer-combinatie omruilen

D

00000

37

14

2

2

1

1  Regelaarsensor

2  Begrenzersensor

f

f

Steek de regelaarsensor en de begrenzersensor tot tegen de

aanslag in de sensorhuls.

background image

N

ed

er

la

N

d

s

www.stiebel-eltron.com

PSH  Trend |

45

inSTALLATie

Technische gegevens

15.  technische gegevens

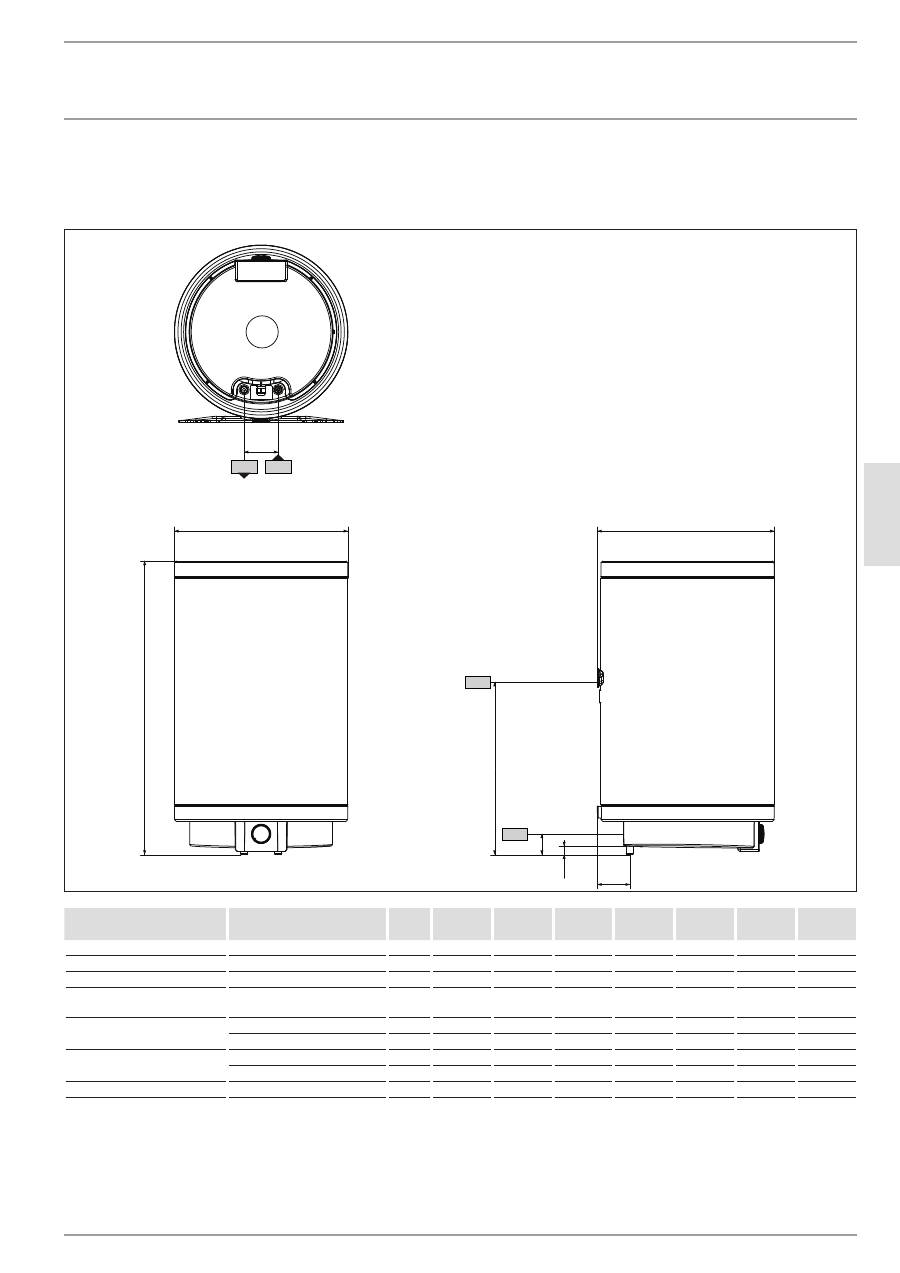

15.1  afmetingen en aansluitingen

c01

c06

i13

b01

a10

100

a40

a30

61

23

D

00000

37

13

5





PSH 30

Trend

PSH 50

Trend

PSH 80

Trend

PSH 100

Trend

PSH 120

Trend

PSH 150

Trend

PSH 200

Trend

a10  Toestel

Hoogte

mm

635

890

860

1015

1170

1400

1705

a30  Toestel

Diepte

mm

410

410

520

520

520

520

520

a40  Toestel

Diameter

mm

405

405

510

510

510

510

510

b01  Doorvoer elektr.kabels

Schroefkoppeling



M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

M20x1,5

(PG 16)

c01  Koudwatertoevoer

Buitendraad

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

Afstand aan de achterzijde

mm

85,5

85,5

95

95

95

95

95

c06  Warmwateruitloop

Buitendraad

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

Afstand aan de achterzijde

mm

85,5

85,5

95

95

95

95

95

i13  Wandbevestiging

Hoogte

mm

530

590

520

790

825

1060

1360

background image

46

 | PSH  Trend www.stiebel-eltron.com

inSTALLATie

Technische gegevens

wandbevestiging

30 - 50 l

184

265

300

360

80

�0

2�

07

�0

00

5

80 - 200 l

450

415

360

350

300

265

80

�0

2�

07

�0

00

6

15.2  elektriciteitsschema

N

L

2

1

3

4

5

6

7

8

85

�0

2�

07

�0

01

0

1  Aansluitklem

2  Veiligheidstemperatuurbegrenzer

3  Thermostaat

4  Waarschuwingslampje als werkingsindicator

5  Verwarmingselement

6  Elektrische weerstand 560 Ohm

7  Anode

8  Reservoir

15.3  Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de boilerinhoud, van de koud-

watertemperatuur en van het verwarmingsvermogen.

Diagram bij koudwatertemperatuur van 15 °C:

0

1

2

3

4

5

6

35

45

55

65

75

1

2

7

6

5

4

3

D

00000

37

21

4

X  Temperatuurinstelling [°C]

Y  Opwarmtijd [h]

1  150 l

2  200 l

3  120 l

4  100 l

5  80 l

6  50 l

7  30 l

15.4  storingssituaties

Bij een storing kunnen er temperaturen tot 95 °C bij 0,6 MPa

voorkomen.

background image

N

ed

er

la

N

d

s

www.stiebel-eltron.com

PSH  Trend |

47

15.5  gegevenstabel





PSH 30

Trend

PSH 50

Trend

PSH 80

Trend

PSH 100

Trend

PSH 120

Trend

PSH 150

Trend

PSH 200

Trend

232080

232081

232082

232083

232084

232085

232086

Hydraulische gegevens

Nominale inhoud

l

30

50

80

100

120

150

200

Mengwatervolume van 40 °C (15 °C/65 °C)

l

52

99

142

186

224

288

376

Elektrische gegevens

Aansluitvermogen ~ 230 V

kW

2

2

2

2

2

2

3

Nominale spanning

V

220-240

220-240

220-240

220-240

220-240

220-240

220-240

Fasen

1/N/PE

1/N/PE

1/N/PE

1/N/PE

1/N/PE

1/N/PE

1/N/PE

Frequentie

Hz

50/60

50/60

50/60

50/60

50/60

50/60

50/60

Werkwijze Eenkring

X

X

X

X

X

X

X

Opwarmtijd 2,0 kW (15 °C/60 °C)

h

0,80

1,33

2,13

2,66

3,20

4,00

Opwarmtijd 3,0 kW (15 °C/60 °C)

h

3,55

Werkingsgebied

Temperatuurinstelbereik

°C

7-75

7-75

7-75

7-75

7-75

7-75

7-75

Max. toegelaten druk

MPa

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Testdruk

MPa

0,2

0,2

0,2

0,2

0,2

0,2

0,2

Max. toegelaten temperatuur

°C

95

95

95

95

95

95

95

Max. doorstroomvolume

l/min

23,5

23,5

23,5

23,5

23,5

23,5

23,5

Min. inlaatwaterdruk

MPa

0,1

0,1

0,1

0,1

0,1

0,1

0,1

Max. inlaatwaterdruk

MPa

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Energiegegevens

Energieverbruik in stand-by/24 h bij 65 °C

kWh

0,53

0,72

0,79

0,98

1,14

1,33

1,61

Uitvoeringen

Kleur

wit

wit

wit

wit

wit

wit

wit

Beschermingsgraad (IP)

IP25

IP25

IP25

IP25

IP25

IP25

IP25

Uitvoering gesloten

X

X

X

X

X

X

X

Elektriciteitskabel

X

X

X

X

X

X

X

Lengte elektriciteitskabel ca.

mm

1000

1000

1000

1000

1000

1000

1000

Afmetingen

Hoogte

mm

635

890

860

1015

1170

1400

1705

Diepte

mm

410

410

520

520

520

520

520

Diameter

mm

405

405

510

510

510

510

510

Gewichten

Leeg gewicht

kg

16,4

21,4

28,2

33,6

39,1

46,2

56,3

Gevuld gewicht

kg

46,4

71,4

108,2

133,6

159,1

196,2

256,3

gArAnTie MiLieu en recycLing

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de

garantievoorwaarden van onze Duitse ondernemingen niet.

Bovendien kan in landen waar één van onze dochtermaat-

schappijen verantwoordelijk is voor de verkoop van onze

producten, alleen garantie worden verleend door deze doch-

termaatschappij. Een dergelijk garantie wordt alleen verstrekt,

wanneer de dochtermaatschappij eigen garantievoorwaarden

heeft gepubliceerd. In andere situaties wordt er geen garantie

verleend.

Voor toestellen die in landen worden gekocht waar wij geen

dochtermaatschappijen hebben die onze producten verkopen,

verlenen wij geen garantie. Een eventueel door de importeur

verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe

de materialen na het gebruik weg overeenkomstig de natio-

nale voorschriften.

inSTALLATie | gArAnTie | MiLieu en recycLing

Technische gegevens
