Manual for Stiebel Eltron PSH 200 Trend

background image

Bedienung und installation

operation and installation

utilisation et installation

Bediening en installatie

oBsluha a instalace

oBsluha a inštalácia

Эксплуатация и монтаж

Obsługa i instalacja

geschlossener Warmwasser-Wandspeicher  | sealed, unvented wall mounted dhW

cylinder | chauffe-eau mural ecs sous pression | gesloten warmwaterboiler voor

wandbevestiging | tlakový nástěnný zásobník teplé vody | uzavretý nástenný

zásobník na teplú vodu |

настенный накопительный водонагреватель закрытого типа |

ciśnieniowy ogrzewacz wody

» psh 30 trend

» psh 50 trend

» psh 80 trend

» psh 100 trend

» psh 120 trend

» psh 150 trend

» psh 200 trend

background image

2

 | PSH  Trend

www.stiebel-eltron.com

Inhalt | Besondere hInweIse

Besondere Hinweise

Bedienung

1.

Allgemeine Hinweise ����������������������������������������3

1.1

Sicherheitshinweise ��������������������������������������������� 3

1.2

Andere Markierungen in dieser Dokumentation ���������� 4

1.3

Maßeinheiten ����������������������������������������������������� 4

2.

Sicherheit �����������������������������������������������������4

2.1

Bestimmungsgemäße Verwendung ������������������������� 4

2.2

Allgemeine Sicherheitshinweise ������������������������������ 4

2.3

CE-Kennzeichnung ����������������������������������������������� 4

2.4

Prüfzeichen ������������������������������������������������������� 4

3.

Gerätebeschreibung �����������������������������������������4

4.

Einstellungen �������������������������������������������������5

4.1

 Urlaub und Abwesenheit ��������������������������������������� 5

5.

Reinigung, Pflege und Wartung ����������������������������5

6.

Problembehebung �������������������������������������������5

installation

7.

Sicherheit �����������������������������������������������������6

7.1

Allgemeine Sicherheitshinweise ������������������������������ 6

7.2

Vorschriften, Normen und Bestimmungen ����������������� 6

8.

Gerätebeschreibung �����������������������������������������6

8.1

Lieferumfang ����������������������������������������������������� 6

8.2

Zubehör ������������������������������������������������������������ 6

9.

Vorbereitungen �����������������������������������������������6

9.1

Montageort ������������������������������������������������������� 6

9.2

Wandaufhängung montieren ���������������������������������� 6

10.

Montage �������������������������������������������������������7

10.1  Wasseranschluss ������������������������������������������������� 7

10.2  Elektrischer Anschluss ������������������������������������������ 7

11.

Inbetriebnahme ����������������������������������������������8

11.1  Erstinbetriebnahme ��������������������������������������������� 8

11.2  Wiederinbetriebnahme ����������������������������������������� 8

12.

Außerbetriebnahme �����������������������������������������8

13.

Störungsbehebung �������������������������������������������8

14.

Wartung �������������������������������������������������������9

14.1  Sicherheitsventil prüfen ���������������������������������������� 9

14.2  Gerät entleeren �������������������������������������������������� 9

14.3  Schutzanode kontrollieren / austauschen ������������������ 9

14.4  Entkalken ���������������������������������������������������������� 9

14.5  Korrosionsschutzwiderstand ���������������������������������� 9

14.6  Elektrische Anschlussleitung austauschen ����������������� 9

14.7  Regler-Begrenzer-Kombination austauschen ������������� 9

15.

Technische Daten ������������������������������������������� 10

15.1  Maße und Anschlüsse ����������������������������������������� 10

15.2  Elektroschaltplan ����������������������������������������������� 11

15.3  Aufheizdiagramme ��������������������������������������������� 11

15.4  Störfallbedingungen ������������������������������������������� 11

15.5  Datentabelle ����������������������������������������������������� 12

Kundendienst und garantie

umwelt und recycling

BeSondere HinweiSe

- Das Gerät kann von Kindern ab 8 Jahren sowie

von Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wissen be-

nutzt werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des

Geräts unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht

von Kindern ohne Beaufsichtigung durchgeführt

werden.

- Der Anschluss an das Stromnetz ist nur als fester

Anschluss erlaubt. Das Gerät muss über eine

Trennstrecke von mindestens 3 mm allpolig vom

Netzanschluss getrennt werden können.

- Die elektrische Anschlussleitung darf bei Be-

schädigung oder Austausch nur durch einen vom

Hersteller berechtigten Fachhandwerker mit dem

originalen Ersatzteil ersetzt werden.

- Befestigen Sie das Gerät wie in Kapitel

„Installation / Vorbereitungen“ beschrieben.

- Beachten Sie den minimalen und maximalen

Einlasswasserdruck (siehe Kapitel „Technische

Daten / Datentabelle).

- Das Gerät steht unter Druck. Während der Auf-

heizung tropft das Ausdehnungswasser aus dem

Sicherheitsventil.

- Betätigen Sie regelmäßig das Sicherheits-

ventil, um einem Festsitzen z. B. durch Kalk-

ablagerungen vorzubeugen.

- Entleeren Sie das Gerät wie in Kapitel

„Installation / Wartung / Gerät entleeren“

beschrieben.

background image

d

eu

ts

ch

www.stiebel-eltron.com

PSH  Trend |

3

Besondere Hinweise

- Installieren Sie ein baumustergeprüftes Sicher-

heitsventil in der Kaltwasserzulaufleitung. Be-

achten Sie dabei, dass Sie in Abhängigkeit von

dem Ruhedruck evtl. zusätzlich ein Druckminder-

ventil benötigen.

- Dimensionieren Sie die Abflussleitung so, dass

bei voll geöffnetem Sicherheitsventil das Wasser

ungehindert ablaufen kann.

- Montieren Sie die Abblaseleitung des Sicher-

heitsventils mit einer stetigen Abwärtsneigung in

einem frostfreien Raum.

- Die Abblaseöffnung des Sicherheitsventils muss

zur Atmosphäre geöffnet bleiben.

Bedienung

1.  allgemeine Hinweise

Die Kapitel „Bedienung“ und „Besondere Hinweise“ richten sich

an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig

durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nach-

folgenden Benutzer weiter.

1.1  sicherheitshinweise

1.1.1  aufbau von sicherheitshinweisen

!

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des

Sicherheitshinweises.

f

f

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2  symbole, art der gefahr

Symbol

Art der gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3  signalworte

SignALworT

Bedeutung

GEFAHR

Hinweise, deren Nichtbeachtung schwere Verletzungen

oder Tod zur Folge haben.

WARNUNG

Hinweise, deren Nichtbeachtung schwere Verletzungen

oder Tod zur Folge haben kann.

VORSICHT

Hinweise, deren Nichtbeachtung zu mittelschweren oder

leichten Verletzungen führen kann.

!

background image

Bedienung

Sicherheit

4

 | PSH  Trend

www.stiebel-eltron.com

1.2  andere markierungen in dieser dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden

Symbol gekennzeichnet.

f

f

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol

Bedeutung

Sachschaden

(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

f

f

Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.

Die erforderlichen Handlungen werden Schritt für Schritt

beschrieben.

1.3  maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Milli-

meter.

2.  sicherheit

2.1  Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Trinkwasser und kann eine

oder mehrere Entnahmestellen versorgen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es

kann von nicht eingewiesenen Personen sicher bedient werden. In

nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät

ebenfalls verwendet werden, sofern die Benutzung in gleicher

Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht

bestimmungsgemäß. Als nicht bestimmungsgemäß gilt auch der

Einsatz des Gerätes zur Erwärmung anderer Flüssigkeiten als

Wasser oder auch mit Chemikalien versetzten Wassers wie z. B.

Sole.

Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten

dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2  allgemeine sicherheitshinweise

WARNUNG Verbrennung

Die Armatur und das Sicherheitsventil können während

des Betriebs eine Temperatur von über 60 °C annehmen.

Bei Auslauftemperaturen größer 43  °C besteht Ver-

brühungsgefahr.

!

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von

Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und

Wissen benutzt werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des Geräts unter-

wiesen wurden und die daraus resultierenden Gefahren

verstanden haben. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung dürfen nicht

von Kindern ohne Beaufsichtigung durchgeführt werden.

!

Sachschaden

Die Wasserleitungen und das Sicherheitsventil sind vom

Nutzer vor Frost zu schützen.

Hinweis

Das Gerät steht unter Druck. Während der Aufheizung

tropft das Ausdehnungswasser aus dem Sicherheitsventil.

f

f

Tropft nach Beendigung der Aufheizung Wasser,

informieren Sie Ihren Fachhandwerker.

2.3  ce-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden

Anforderungen erfüllt:

- Richtlinie über die elektromagnetische Verträglichkeit

- Niederspannungsrichtlinie

2.4  Prüfzeichen

Siehe Typenschild am Gerät.

3.  gerätebeschreibung

Das geschlossene (druckfeste) Gerät erwärmt elektrisch Trink-

wasser. Die Temperatur können Sie mit dem Temperatur-Ein-

stellknopf bestimmen. In Abhängigkeit von der Stromversorgung

erfolgt eine automatische Aufheizung bis zur gewünschten

Temperatur.

Der Stahl-Innenbehälter ist mit Spezial-Direktemail „Co Pro“ und

mit einer Schutzanode ausgerüstet. Die Anode ist ein Schutz des

Innenbehälters vor Korrosion.

Frostschutz

Das Gerät ist auch bei der Temperatureinstellung „*“ vor Frost

geschützt, falls die Stromversorgung gewährleistet ist. Das Gerät

schaltet rechtzeitig ein und heizt das Wasser auf. Die Wasser-

leitungen und das Sicherheitsventil werden durch das Gerät nicht

vor Frost geschützt.

!

background image

Bedienung

einstellungen

d

eu

ts

ch

www.stiebel-eltron.com

PSH  Trend |

5

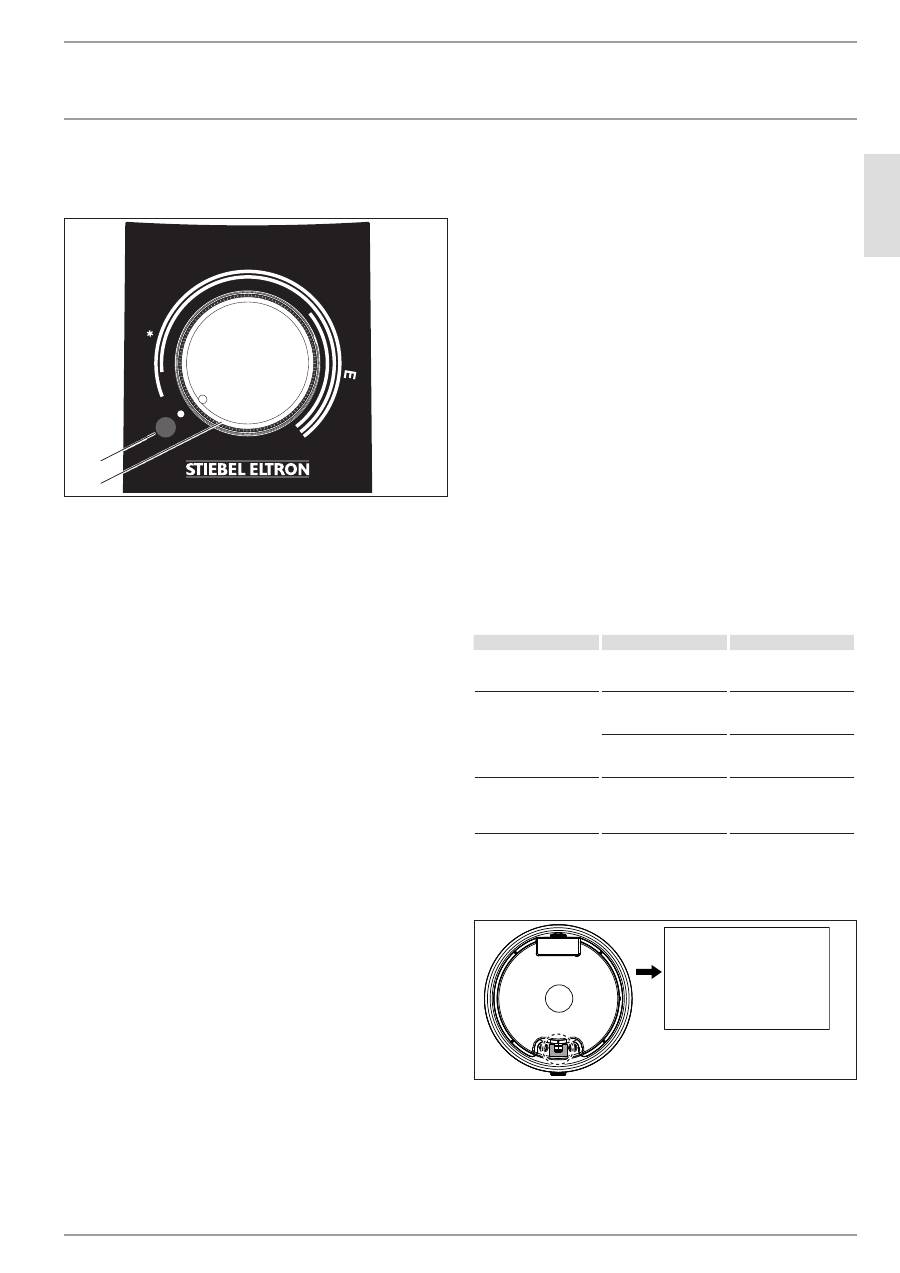

4.  einstellungen

Sie können die Temperatur stufenlos einstellen.

max

D

00000

37

146

2

1

Signallampe für Betriebsanzeige

2 Temperatur-Einstellknopf

* Frostschutz

empfohlene Energiesparstellung, geringe Kalkbildung,

60 °C

max  maximale Temperatureinstellung, 75 °C

Systembedingt können die Temperaturen vom Sollwert abweichen.

signallampe für Betriebsanzeige

Die Signallampe für Betriebsanzeige leuchtet, während das

Wasser aufgeheizt wird.

4.1   urlaub und abwesenheit

f

f

Stellen Sie bei mehrtägiger Nichtbenutzung den Temperatur-

Einstellknopf auf eine Position zwischen der Frostschutz- und

der Energiesparstellung.

f

f

Wenn Sie das Gerät längere Zeit nicht nutzen, stellen Sie es

aus Energiespargründen auf Frostschutz ein. Wenn keine

Frostgefahr besteht, können Sie das Gerät auch vom Strom-

netz trennen.

f

f

Heizen Sie den Behälterinhalt aus hygienischen Gründen vor

der ersten Nutzung einmalig auf über 60 °C auf.

5.  reinigung, Pflege und wartung

f

f

Lassen Sie die elektrische Sicherheit am Gerät und die

Funktion des Sicherheitsventils regelmäßig von einem Fach-

handwerker prüfen.

f

f

Lassen Sie die Schutzanode erstmalig nach einem Jahr von

einem Fachhandwerker kontrollieren. Der Fachhandwerker

entscheidet danach, in welchen Abständen eine erneute

Kontrolle durchgeführt werden muss.

f

f

Verwenden Sie keine scheuernden oder anlösenden

Reinigungsmittel. Zur Pflege und Reinigung des Gerätes ge-

nügt ein feuchtes Tuch.

Verkalkung

f

f

Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus.

Dieser setzt sich im Gerät ab und beeinflusst die Funktion

und Lebensdauer des Gerätes. Die Heizkörper müssen des-

halb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker,

der die örtliche Wasserqualität kennt, wird Ihnen den Zeit-

punkt für die nächste Wartung nennen.

f

f

Kontrollieren Sie regelmäßig die Armaturen. Kalk an den

Armaturausläufen können Sie mit handelsüblichen Ent-

kalkungsmitteln entfernen.

f

f

Betätigen Sie regelmäßig das Sicherheitsventil, um einem

Festsitzen z.  B. durch Kalkablagerungen vorzubeugen.

6.  Problembehebung

Problem

ursache

Behebung

Das Wasser wird nicht

warm und die Signal-

lampe leuchtet nicht.

Es liegt keine Spannung

an.

Prüfen Sie die

Sicherungen in der Haus-

installation.

Das Wasser wird nicht

warm genug und die

Signallampe leuchtet.

Die Temperatur ist zu

niedrig eingestellt.

Stellen Sie die

Temperatur höher ein.

Das Gerät heizt zum Bei-

spiel nach großer Warm-

wasserentnahme nach.

Warten Sie, bis Signal-

lampe für Betriebs-

anzeige erlischt.

Die Ausflussmenge ist

gering.

Der Strahlregler in der

Armatur oder der Dusch-

kopf ist verkalkt oder ver-

schmutzt.

Reinigen und / oder

entkalken Sie den Strahl-

regler oder den Dusch-

kopf.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-

werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die

Nummern vom Typenschild mit (000000 und 0000-000000):

E-NO.: 000000

F-NO.: 0000-000000

D

00000

3

7

1

4

9

Annotations for Stiebel Eltron PSH 200 Trend in format PDF
