ANSLUTNINGAR
10 SV
n För att garantera säkerheten bör du kontrollera att alla enheter är avstängda innan du gör några
anslutningar.
n Vi rekommenderar att du använder nätadaptern/batteriladdaren.
n När du ansluter en kabel med kärnskärm, se till att kontakten med kärnskärmen ansluts till
videokameran.
n Anslut ingenting till videokamerans DV OUT-kontakt.

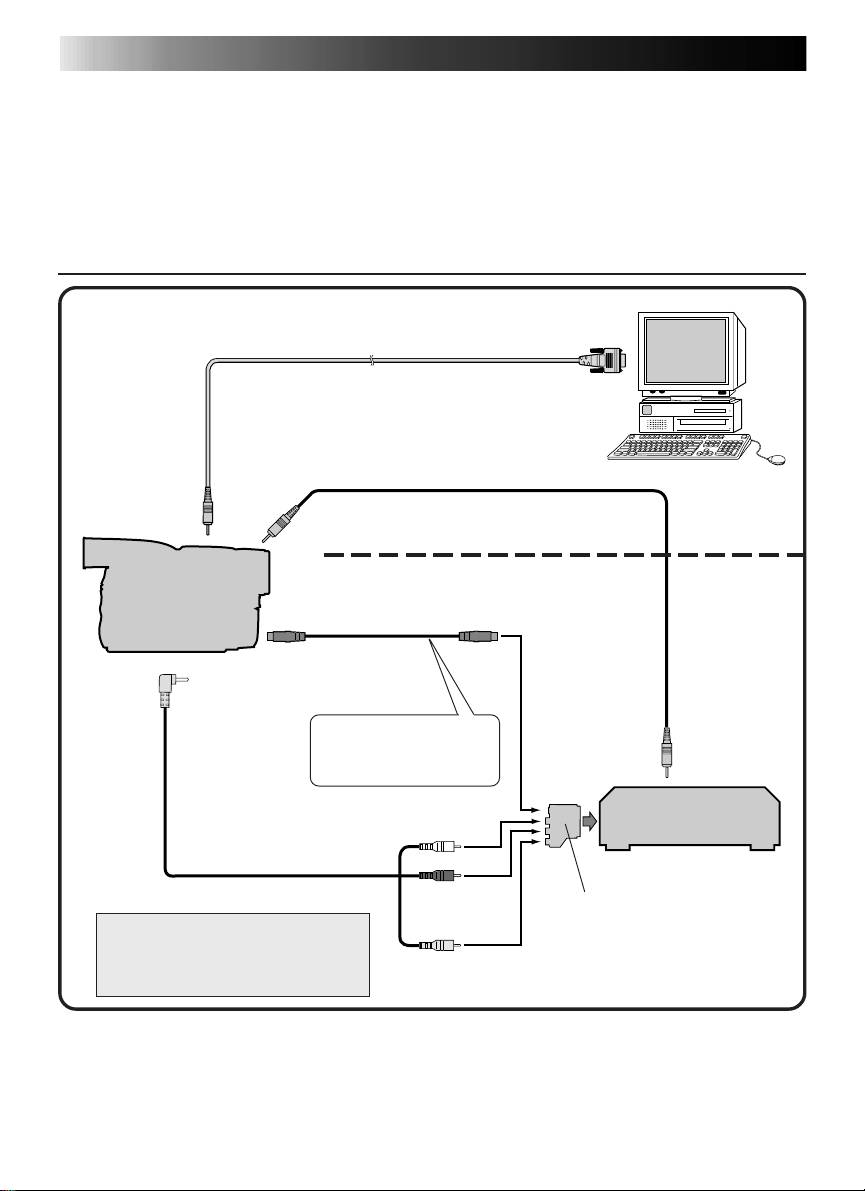

VID ANSLUTNING TILL EN VIDEOBANDSPELARE MED EN
JLIP-KONTAKT
Då JLIP Video Capture används:
Till COM-port
(RS-232C)
PC-anslutningskabel
PC
Till PC-kontakt
Till JLIP-kontakt
När JLIP Video Producer används:
Videokamera
S-VIDEO-kabel
Till S-VIDEO-
JLIP-kabel
Till S OUT-kontakt
ingång
Till
AV-kontakt
Anslut denna om
videon har en S-Video-
Till JLIP-kontakt
ingång.
Vit till
Videobandspelare
AUDIO L
(inspelande enhet)
AUDIO/VIDEO-kabel
Röd till
Om videobandspelaren
AUDIO R
har en SCART-kontakt,
ANM.:
använd kabeladaptern.
JLIP-kabeln kan bara användas med
videobandspelare från JVC som är
Gul till
VIDEO
försedda med JLIP-kontakt.
SV 11
VID ANSLUTNING TILL EN VIDEOBANDSPELARE UTAN JLIP-
KONTAKT
Om du använder en videobandspelare utan JLIP-uttag, ställ in märket på videobandspelaren med
fjärrkontrollen. Redigera sedan med hjälp av fjärrkontrollen.
Då JLIP Video Capture används:
Till COM-port
(RS-232C)
PC-anslutningskabel
Använd kontakten med tre
gula ringar runt stiftet.
PC
Till PC-kontakt
Till JLIP-kontakt
När JLIP Video Producer används:
Videokamera
S-VIDEO-kabel
Till S-VIDEO-
Till S OUT-kontakt
Redigeringskabel
ingång
Till
AV-kontakt
Anslut denna om
Använd
videon har en S-Video-
kontakten med
ingång.
en svart ring
runt stiftet.
Till
Remote
Pause-
Om videobandspelaren
kontakt
har en SCART-kontakt,
använd kabeladaptern.
Videobandspelare
(inspelande enhet)
Vit till
AUDIO L
Anslut här om den
inspelande
bandspelaren saknar
AUDIO/VIDEO-kabel
Röd till
Remote Paus-kontakt.
AUDIO R
TW
Gul till
Fjärrkontroll
VIDEO
