CONEXIONES
10 CA
n Para seguridad, asegúrese de que todas las unidades tengan la alimentación desconectada
antes de efectuar alguna conexión.
n Le recomendamos que emplee el adaptador de alimentación de CA/cargador.
n Al conectar un cable con un filtro de núcleo colocado, asegúrese de enchufar el conector
equipado con el filtro de núcleo en la videocámara.
n No realice ninguna conexión al conector DV OUT de la videocámara.

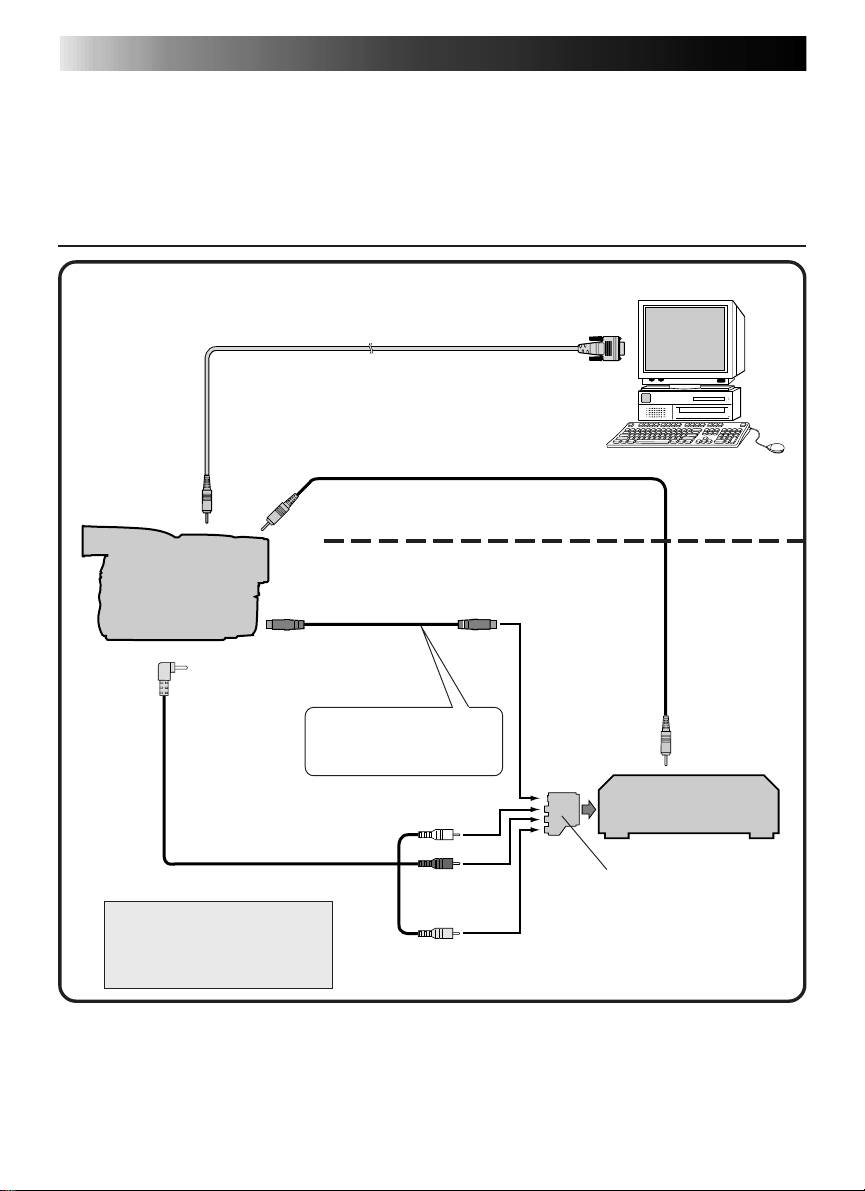

CUANDO CONECTE A UN VCR EQUIPADO CON UN JACK JLIP
Cuando emplea JLIP Video Capture:
A la conexión
COM (RS-232C)
Cable de conexión PC
PC
Al jack PC
Al jack JLIP
Cuando emplea JLIP Video Producer:
Videocámara
Cable S-VIDEO
Al jack de entrada
Cable JLIP
Al jack S OUT
S-VIDEO
Al jack AV
Conéctelo si la unidad
de video tiene un jack de
Al jack JLIP
entrada S-Video.
VCR
Blanco a
AUDIO L
(Platina de grabación)
Cable AUDIO/VIDEO
Rojo a
Si su VCR tiene un conector
AUDIO R
SCART, emplee el adaptador
NOTA:
de cable.
El cable JLIP solamente puede
ser empleado con VCRs JVC
Amarillo a
equipados con un jack JLIP.
VIDEO
CA 11

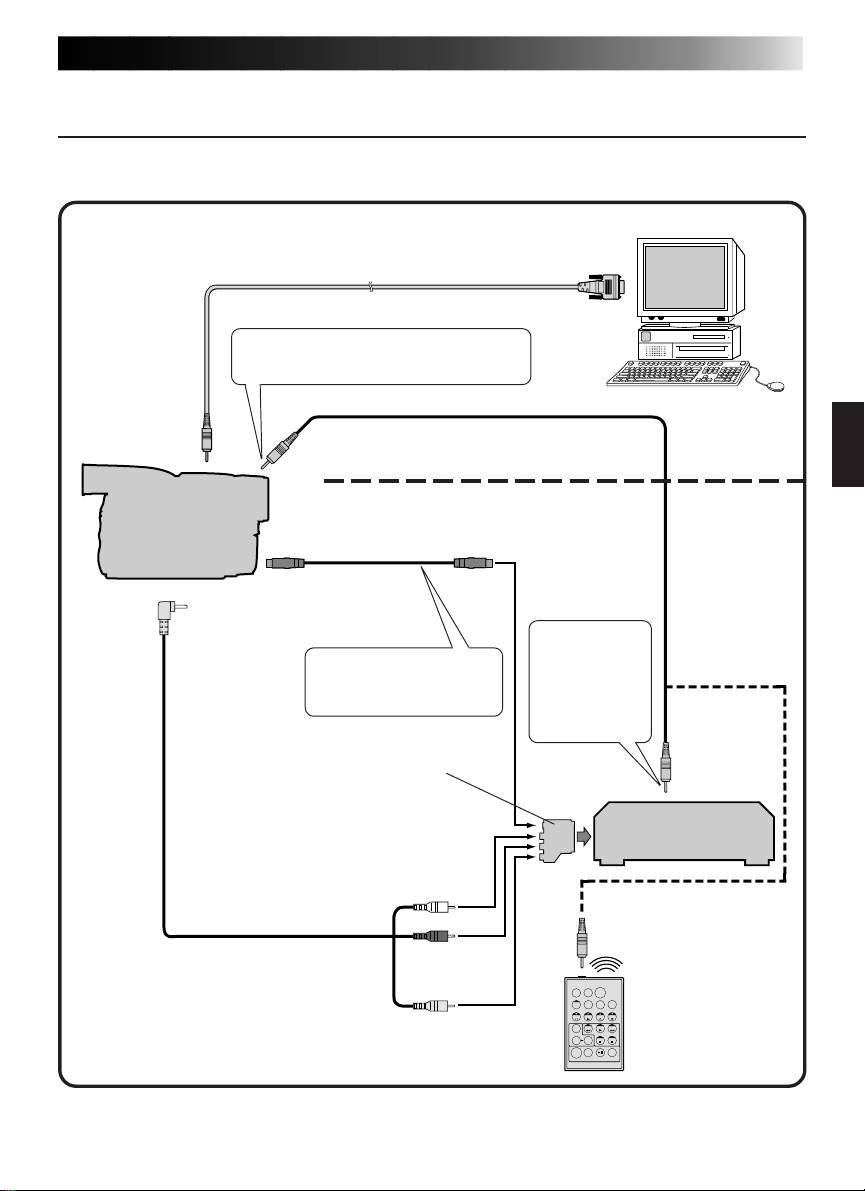

CUANDO CONECTE A UN VCR QUE NO ESTE EQUIPADO
CON UN JACK JLIP
Cuando emplee un VCR que no esté equipado con un jack JLIP, ajuste la marca de su VCR
empleando el mando a distancia y efectúe la edición empleando el mando a distancia.
Cuando emplea JLIP Video Capture:
A la conexión
COM (RS-232C)
Cable de conexión PC
Emplee el enchufe que tiene tres anillos
amarillos alrededor de la clavija.
PC
Al jack PC
Al jack JLIP
Cuando emplea JLIP Video Producer:
Videocámara
Cable S-VIDEO
Al jack de entrada
Al jack S OUT
Cable de edición
S-VIDEO
Al jack AV
Emplee el
enchufe que
Conéctelo si la unidad
tiene un anillo
de video tiene un jack de
negro
entrada S-Video.
alrededor de la
clavija.
Al jack de
pausa
Si su VCR tiene un conector
remota
SCART, emplee el adaptador
de cable.
VCR
(Platina de grabación)
Blanco a
AUDIO L
Conecte aquí si la
platina de grabación
no posee un jack de
Cable AUDIO/VIDEO
Rojo a
pausa a distancia
AUDIO R
TW
Amarillo a
Al mando a
VIDEO
distancia
