JVC GR-DVL9200: 10 NE
10 NE: JVC GR-DVL9200
AANSLUITINGEN
10 NE
n Voor de veiligheid moet u alle toestellen uitschakelen alvorens verbindingen te maken.
n Gebruik bij voorkeur de netadapter/acculader.
n Wanneer u enn kabel met een kernfilter aansluit, moet u er op letten dat u het uiteinde met
het kernfilter in de videocamera steekt.
n Maak geen verbinding met de DV OUT aansluiting van de camcorder.

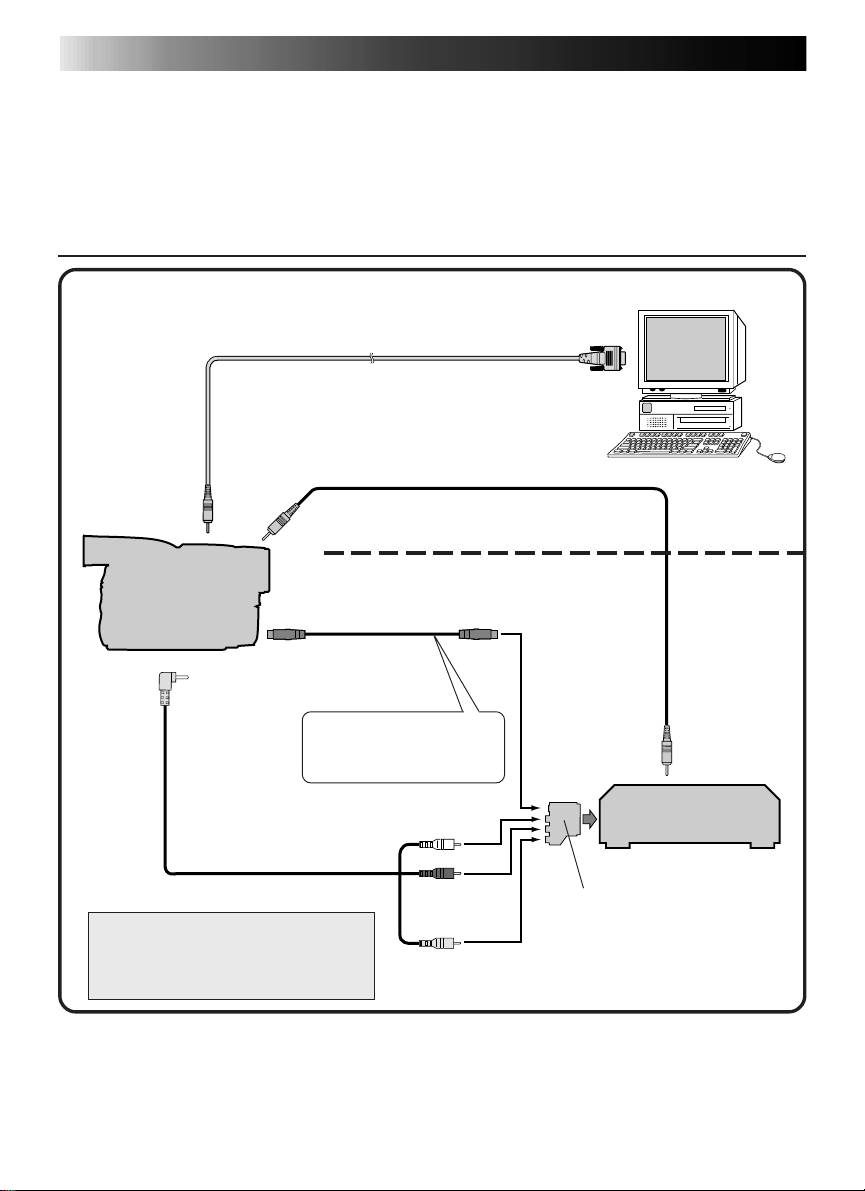

VERBINDEN MET EEN VIDEORECORDER DIE EEN JLIP
AANSLUITING HEEFT
Bij gebruik van JLIP Video Capture:
Naar COM
aansluiting
(RS-232C)
PC verbindingskabel
Computer (PC)
Naar PC
aansluiting
Naar JLIP aansluiting
Bij gebruik van JLIP Video Producer:
Camcorder
S-VIDEO kabel
Naar S-VIDEO
JLIP kabel
Naar S OUT aansluiting
ingangsaansluiting
Naar AV
aansluiting
Verbind deze indien het
videotoestel een S-video
Naar JLIP
ingangsaansluiting heeft.
aansluiting
Wit met
Videorecorder
AUDIO L
(opnamedeck)
AUDIO/VIDEO kabel
Rood met
Gebruik de kabeladapter
AUDIO R
indien uw videorecorder
OPMERKING:
een SCART aansluiting
De JLIP kable kan alleen gebruikt
heeft.
Geel met
worden met JVC videorecorders die
VIDEO
zijn uitgerust met een JLIP aansluiting.
NE 11

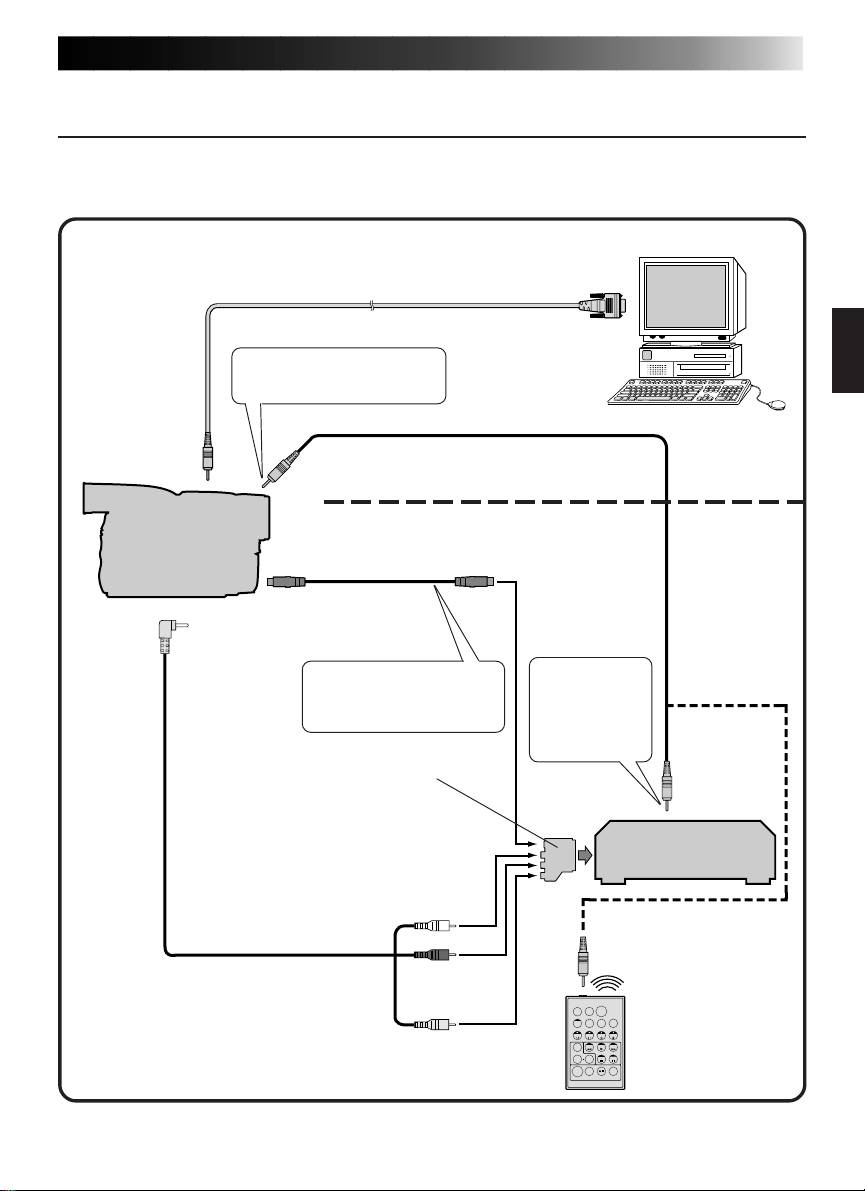

VERBINDEN MET EEN VIDEORECORDER DIE GEEN JLIP
AANSLUITING HEEFT
Bij gebruik van een videorecorder die geen JLIP aansluiting heeft, moet u het merk van de
videorecorder instellen met de afstandsbed iening en vervolgens de montage met die
afstandsbediening uitvoeren.
Bij gebruik van JLIP Video Capture:
Naar COM
aansluiting
(RS-232C)
PC verbindingskabel
Gebruik de stekker met drie
gele ringen rond de pen.
Computer (PC)
Naar PC
aansluiting
Naar JLIP aansluiting
Bij gebruik van JLIP Video Producer:
Camcorder
S-VIDEO kabel
Naar S-VIDEO
Naar S OUT aansluiting
Montagekabel
ingangsaansluiting
Naar AV
aansluiting
Gebruik de
Verbind deze indien het
stekker die
videotoestel een S-video
één zwarte
ingangsaansluiting heeft.
ring rond de
pen heeft.
Naar
afstands-
Gebruik de kabeladapter
pauze-
indien uw videorecorder
aansluiting
een SCART aansluiting
heeft.
Videorecorder
(opnamedeck)
Wit met
AUDIO L
Sluit hierop aan als
de opnemende video-
recorder geen
AUDIO/VIDEO kabel
Rood met
afstandspauzeaan-
AUDIO R
sluiting heeft.
TW
Geel met
Afstandsbediening
VIDEO
