3

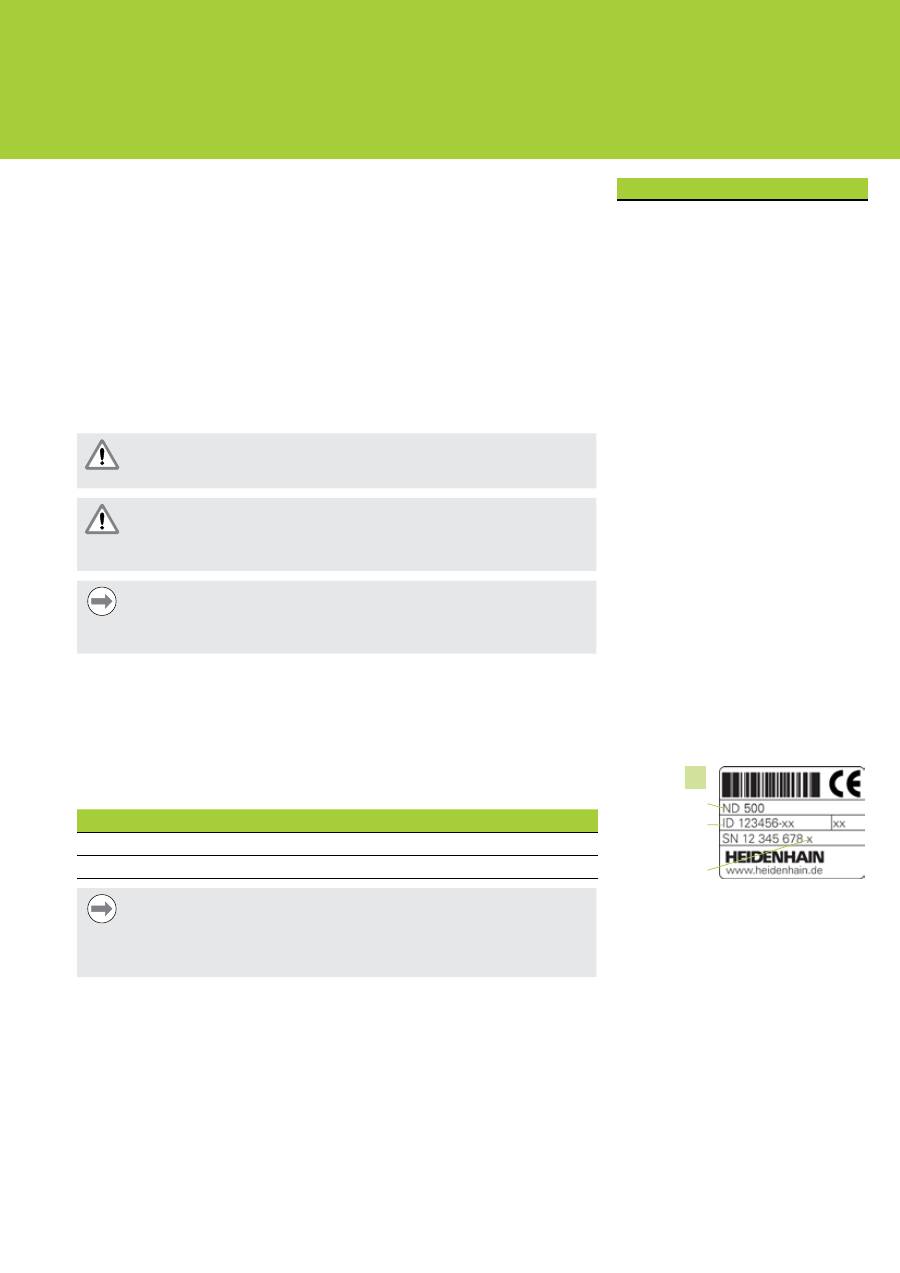

ND 500 Installationsanleitung

Die vollständige Betriebsanleitung steht unter

www.heidenhain.de

 zur Verfügung

1.  Verwendung dieser Anleitung

Die vorliegende Installationsanleitung enthält alle für die Installation dieses

Gerätes notwendigen Informationen. Diese Informationen sind lediglich ein Auszug

aus der Betriebsanleitung ND 500, ID 606084-xx. Die Betriebsanleitung steht unter

www.heidenhain.de

 zum Download zur Verfügung.

Die vorliegende Anleitung richtet sich an Personal, das befähigt ist, die

HEIDENHAIN

ND 500

 zu installieren, zu bedienen und zu warten.

Eine

qualifizierte Person

 ist aufgrund ihrer technischen Ausbildung, ihres Wissens

und ihrer Erfahrung sowie ihrer Kenntnisse des relevanten Regelwerks befähigt, die ihr

übertragenen Aufgaben zu beurteilen und mögliche Gefahren zu erkennen.

Hinweise in dieser Anleitung

Sicherheitshinweise, Warnhinweise auf mögliche Sachschäden und allgemeine Hinweise

werden in dieser Anleitung wie folgt dargestellt. Machen Sie sich zuerst mit diesen

Hinweisarten vertraut, um Personen- oder Sachschäden zu vermeiden.

Hinweis auf weitere Sicherheitshinweise. Diese ergänzenden Weisungen

beziehen sich nicht auf bestimmte Gefährdungen, sondern dienen der

Sensibilisierung und machen auf gezielte Sicherheitshinweise aufmerksam.

Warnung!

Hinweis, der über eine Gefährdung, die Folgen bei Nichtvermeidung einer

Gefährdung und die Möglichkeiten zur Vermeidung einer Gefährdung

informiert.

Hinweis

Allgemeiner Hinweis oder Hinweis, der hauptsächlich über das Risiko von

Sachschäden informiert, über die möglichen Folgen einer Nichtvermeidung

solcher Situationen oder Möglichkeiten zur Vermeidung solcher Situationen.

Darstellung von Begriffen in dieser Anleitung

Besonders wichtige Punkte

 oder

Begriffe

, auf die der Benutzer besonders aufmerksam

gemacht werden soll, sind fett gedruckt.

2.  Informationen zum Gerätetyp

Die vorliegende Kurzanleitung enthält die technischen Daten, sowie die Montage- und

Installationsanleitung für die folgenden Gerätetypen:

Produktname

ID

Index

Beschreibung

ND 522

532522-xx

-, A, B

2 Achsen

ND 523

532523-xx

-, A, B

3 Achsen

Hinweis

Überprüfen Sie, ob diese Installationsanleitung gültig ist, indem Sie den oben

aufgeführten Index mit dem Index auf Ihrem Gerät vergleichen. Wenn die

Indizes nicht übereinstimmen, laden Sie die richtige Installationsanleitung von

www.heidenhain.de

 herunter.

8

Produktname

ID

Index

Typenschild

Deutsch

Inhaltsverzeichnis

Verwendung dieser Anleitung ....................3

Informationen zum Gerätetyp ....................3

Sicherheit ....................................................4

Technische Daten ........................................4

Montage......................................................4

Installation ...................................................5

Bedienelemente .........................................6

Erstinbetriebnahme ....................................6

Wartung ......................................................7

4

ND 500 Installationsanleitung

Die vollständige Betriebsanleitung steht unter

www.heidenhain.de

 zur Verfügung

3.  Sicherheit

Die folgenden Hinweise enthalten sicherheitsrelevante Informationen zur Vermeidung von

Personen- oder Sachschäden:

Machen Sie sich zuerst mit den hier beschriebenen Anweisungen vertraut, um

Gefahren zu vermeiden, die zu Verletzungen oder Tod führen können.

Beim Öffnen des Gerätes können gefährliche, spannungsführende Teile

freigelegt werden. Gerät nicht öffnen! Die im Gerät enthaltenen Bauteile sind

wartungsfrei.

Der Schutzmechanismus des Gerätes kann durch nicht bestimmungsgemäßen

Gebrauch beeinträchtigt werden. Das Gerät darf nur gemäß seiner

Bestimmung verwendet werden.

Hinweis

Bewahren Sie dieses Dokument auf, falls Sie in Zukunft Informationen über die

Sicherheit, Bedienung und Handhabung des Gerätes nachschlagen wollen.

4.  Technische Daten

Die ND 500 ist eine hochwertige digitale Positionsanzeige für hochgenaue Messungen

mit zwei oder drei Achsen. Das Gerät ist nicht für die Verwendung im Freien vorgesehen.

Die Bauteile der ND 500 dürfen nur gemäß dieser Anleitung installiert werden. Montage,

Installation und Wartung dürfen nur von qualifiziertem Personal durchgeführt werden.

Versorgungsspannung:

AC 100 V ... 240 V (-15 % ... +10 %)

47 Hz ... 63 Hz (±3 Hz)

(max. 54 W)

Austauschbare Sicherung:

T 500 mA / 250 V, 5 mm x 20 mm

Umgebungsbedingungen

Arbeitstemperatur:

0 °C ... 45 °C

Lagertemperatur:

-20 °C ... 70 °C

Relative Luftfeuchtigkeit:

†

 80 % RH

Höhe:

†

 2000 m

Schutzgrad:

IP40, Vorderseite IP54

Überspannungskategorie:

II, Energie verbrauchende Betriebsmittel, die

von der festen Installation gespeist werden

Verschmutzungsgrad:

2

Masse:

2,6 kg

5.  Montage

Lieferumfang

■

  Digitale Positionsanzeige ND 500

■

  Netzstecker: 3-poliger IEC-Stecker (ID 257811-01)

■

  Teilesatz für Dreh-/Kippgelenk (ID 618025-01)

■

  Vinyl-Abdeckung (ID 1082253-01)

■

  Installationanleitung (ID 1084366-9x)

Bei der Montage auf leichte Zugänglichkeit des Netzschalters und Netzkabels

achten.

Die ND 500 kann mithilfe eines Montagearms (ID 382893-01), eines Schwenkfußes

(ID 625491-01) oder Montagerahmens (ID 647702-01) montiert werden. Ausführlichere

Informationen finden Sie im Abschnitt „Zubehör“.

Hinweis

Die Montageanleitung finden Sie in der Dokumentation für das Zubehör.

Sicherheitssymbole

Die folgenden Hinweissymbole auf

dem Gerät weisen auf wichtige

sicherheitsrelevante Informationen hin.

Symbolbeschreibung

7

Beachten Sie die

beiliegende Information

oder Dokumentation, um

Personen- oder Sachschäden

zu vermeiden.

6

Erdungsanschluss

1

Netzschalter auf „Ein“

1

Netzschalter auf „Aus“

5

ND 500 Installationsanleitung

Die vollständige Betriebsanleitung steht unter

www.heidenhain.de

 zur Verfügung

6.  Installation

Für die Sicherheit eines Systems, in dem dieses Gerät verwendet wird, trägt

der Monteur oder Installateur dieses Systems die Verantwortung.

Schnittstellen

Rückseite

1

Netzschalter

2

Netzanschluss

3

Halterung für

austauschbare Sicherung

4

USB-Schnittstelle (Typ B):

für die Kommunikation mit

einem PC

5

Messgeräte-Eingänge:

 X1, X2, X3-

Achse für Längenmessgeräte und

Drehgeber mit

«

 TTL-Schnittstelle.

Die Anzahl der Achsen ist abhängig

vom Gerätetyp.

6

Erdungsanschluss:

 Siehe

nachfolgenden Warnhinweis

Netzkabel

L:

Außenleiter (braun)

N:

Neutralleiter (blau)

Schutzleiteranschluss (grün/gelb)

3-polig (geerdet)

Mindestquerschnitt: 0,75 mm

2

Max. Kabellänge: 3 m

Netzkabel

Hinweis

Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!

Interne Bauteile könnten sonst beschädigt werden.

Hinweis

Der Erdungsanschluss auf der Geräterückseite muss mit dem zentralen

Erdungspunkt der Maschine verbunden sein! Mindestquerschnitt des

Verbindungsleiters: 6 mm

2

. Gerät niemals ohne ordnungsgemäßen

Erdungsanschluss betreiben!

Elektrischer Anschluss

Warnung! Stromschlaggefahr!

Bei nicht ordnungsgemäßer Erdung des Gerätes besteht Stromschlaggefahr.

Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges Netzkabel

und stellen Sie den korrekten Erdungsanschluss an die Gebäudeinstallation

sicher.

Warnung! Brandgefahr!

Wenn das verwendete Netzkabel nicht die Mindestanforderungen erfüllt,

besteht Brandgefahr.

Verwenden Sie zur Vermeidung dieser Gefährdung immer ein Netzkabel, das

die aufgeführten Mindestanforderungen erfüllt oder übertrifft.

Netzkabel anschließen

Netzkabel anschließen:

X

X

Netzschalter auf „Aus“ stellen.

X

X

Netzkabel von der Hauptstromversorgung trennen.

X

X

Buchsenstecker des Netzkabels an den Netzstecker auf der Rückseite des Gerätes

anschließen.

6

ND 500 Installationsanleitung

Die vollständige Betriebsanleitung steht unter

www.heidenhain.de

 zur Verfügung

Anschlüsse für Daten-Schnittstellen

Hinweis

Dieses Gerät enthält Bauteile, die durch

elektrostatische Entladung (ESD)

beschädigt werden können. Beachten Sie die Sicherheitsvorkehrungen für die

Handhabung ESD-empfindlicher Bauteile und berühren Sie die Anschlussstifte

niemals ohne ordnungsgemäße Erdung.

Messgerät anschließen

Dieses Produkt kann mit Längenmessgeräten und Drehgebern von HEIDENHAIN

verwendet werden, die digitale TTL-Signale liefern. Das Anschlusskabel darf maximal eine

Länge von 30 Metern haben.

Messgerät anschließen:

X

X

Netzschalter auf „Aus“ stellen.

X

X

Messgerät fest mit dem zugehörigen Eingang (am Gerät) verbinden. Neben jedem

Anschluss auf der Geräterückseite ist der Messgerät-Eingang angegeben.

USB-Kabel anschließen

Der USB-Anschluss dient zur Kommunikation mit einem Computer. Weitere Informationen

zur Kommunikation über USB finden Sie in der

Betriebsanleitung ND 500

.

USB-Kabel anschließen:

X

X

Netzschalter auf „Aus“ stellen.

X

X

Computer-USB-Anschluss über USB-Kabel (Typ A an Typ B) mit dem USB-Anschluss

auf der Rückseite des Gerätes verbinden.

7.  Bedienelemente

Vorderseite

Vorderseite (Fortsetzung)

A LCD-Bildschirm

E

Pfeiltasten:

 Navigation durch die

Menüs

B Softkeys:

 funktionsabhängig

F

Tasten:

 spezifische Funktionen für

Fräs- oder Drehbearbeitung

C Achstasten:

Bezugspunkte setzen

oder nullen

G Status-LED für Stromversorgung:

LED leuchtet, wenn das Gerät

eingeschaltet ist

D Zahlenblock:

 Eingabe von Zahlen

8.  Erstinbetriebnahme

Gerät einschalten:

X

X

Zum Einschalten des Gerätes Netzschalter drücken (Position auf „Ein“)

1

. Der

Startbildschirm wird angezeigt.

Sicherheitsvorkehrungen für die

Handhabung ESD-empfindlicher

Bauteile beachten

5

X1, X2, X3

–

«

TTL

4

USB (Typ B)

7

ND 500 Installationsanleitung

Die vollständige Betriebsanleitung steht unter

www.heidenhain.de

 zur Verfügung

9.  Wartung

Die in dieser Anleitung beschriebenen Wartungsarbeiten können bei der Installation

des Gerätes erforderlich sein. Weitere Informationen zur Wartung finden Sie in der

Betriebsanleitung ND 500

.

Reinigung

Warnung! Stromschlaggefahr!

Bei der Reinigung besteht die Gefahr eines Stromschlags durch Eintreten von

Flüssigkeit in das Gerät.

Zur Vermeidung dieser Gefahr muss das Gerät stets ausgeschaltet und das

Netzkabel gezogen werden. Verwenden Sie niemals ein durchfeuchtetes oder

vor Feuchtigkeit triefendes Tuch.

Hinweis

Verwenden Sie keine scheuernden oder aggressiven Reinigungs- oder

Lösungsmittel, um das Gerät nicht zu beschädigen.

Gerät reinigen:

X

X

Netzschalter auf „Aus“ stellen.

X

X

Netzkabel von der Stromquelle trennen.

X

X

Außenflächen mit einem mit Wasser und einem milden Haushaltsreiniger

angefeuchteten Tuch abwischen.

Sicherung austauschen

Warnung! Stromschlaggefahr!

Beim Austausch einer Sicherung besteht die Gefahr, gefährliche,

spannungsführende Teile zu berühren.

Schalten Sie zur Vermeidung dieser Gefahr das Gerät stets aus und trennen Sie

das Netzkabel von der Stromversorgung.

Hinweis

Um eine Beschädigung des Gerätes zu vermeiden, dürfen nur

spezifikationsgemäße Ersatzsicherungen verwendet werden.

Sicherung austauschen:

X

X

Netzschalter auf „Aus“ stellen.

X

X

Netzkabel von der Stromquelle trennen.

X

X

Entriegelung an der Sicherungshalterung drücken, bis sich der Rastmechanismus

öffnet.

X

X

Sicherungshalterung abnehmen und Sicherung austauschen.

X

X

Sicherungshalterung mit sanftem Druck wieder einsetzen, bis der Haltemechanismus

einrastet.
