Aggiornamento del BIOS tramite Internet
Per aggiornare il BIOS tramite Internet:
®

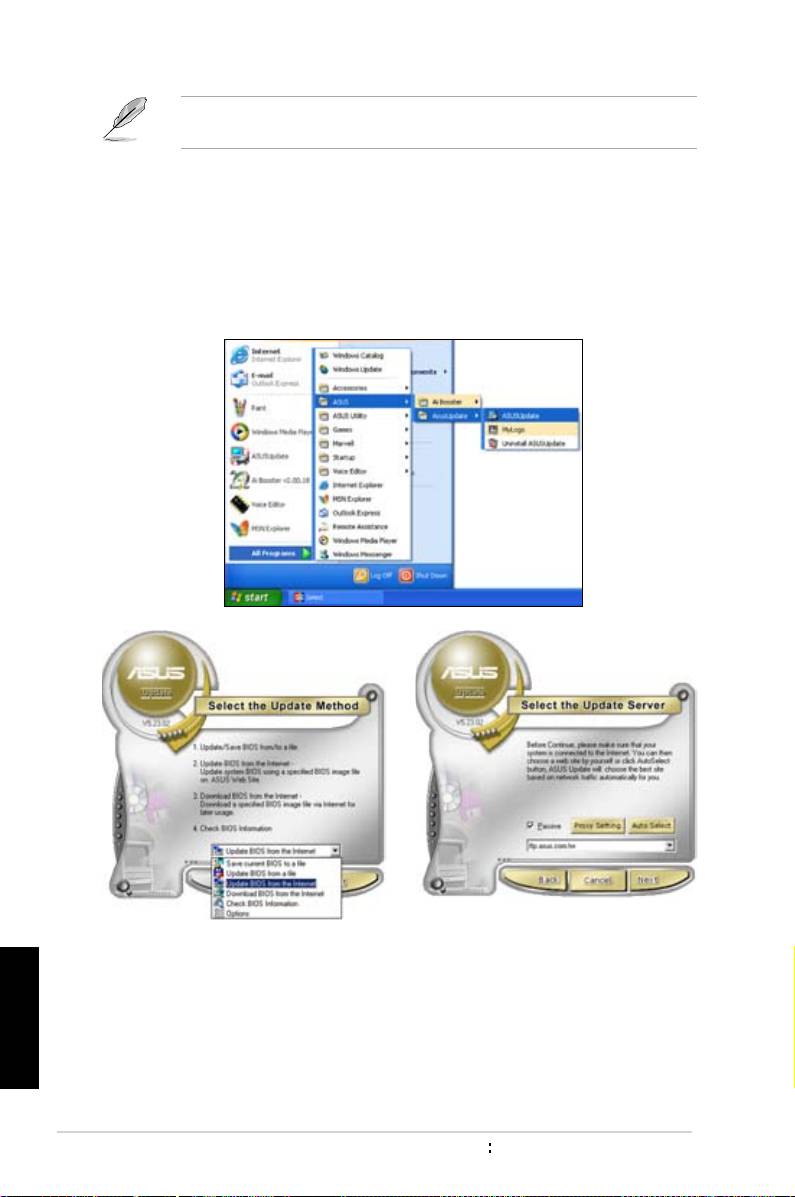

1. Avviare l’utility ASUS Update dal desktop di Windows
facendo clic su Start
> Programmi > ASUS > ASUSUpdate > ASUSUpdate. Appare la nestra
principale di ASUS Update.

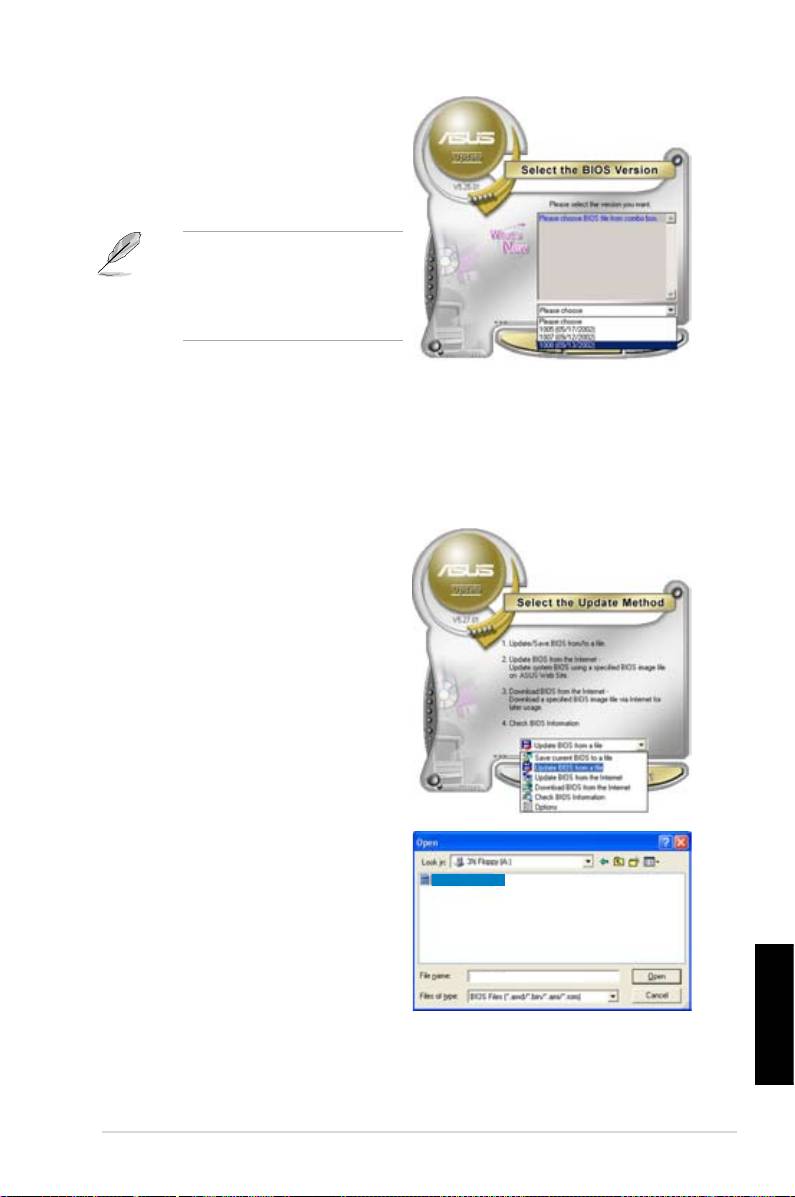

2. Selezionare Update BIOS
3. Selezionare il sito FTP ASUS più
Italiano
(Aggiorna BIOS) dalle opzioni
vicino per evitare il trafco della
di Internet dal menu a tendina,
rete, o fare clic su Auto Select
quindi fare clic su Next (Avanti).
(Selezione automatica). Fare clic
su Next (Avanti).
260
Capitolo 2: Gestione/aggiornamento BIOS
4. Dal sito FTP, selezionare la
versione del BIOS da scaricare.
Fare clic su Next (Avanti).
5. Seguite le istruzioni sullo schermo
per completare il processo.
L’utility ASUS Update è in grado
di eseguire l’aggiornamento
tramite Internet. Aggiornare
spesso l’utility per avvalersi di
tutte le funzioni.
Aggiornamento del BIOS tramite un le BIOS
Per aggiornare il BIOS tramite un le BIOS:
®
1. Avviare l’utility ASUS Update dal desktop di Windows
facendo clic su Start
> Programmi > ASUS > ASUSUpdate > ASUSUpdate. Appare la nestra
principale di ASUS Update.
2. Selezionae
Update BIOS (Aggiorna
BIOS) dalle opzioni le dal menu
a tendina, quindi fare clic su Next
(Avanti).
3. Individuare il le BIOS le dalla
nestra Apri, quindi fare clic su Open
P5K3 Deluxe
(Apri).
4. Seguite le istruzioni sullo schermo
per completare il processo.
P5K3 Deluxe
Italiano
Guida all’installazione della scheda madre ASUS
261
Capitolo 3: Risoluzione dei problemi
3.1 Risoluzione dei problemi per schede madri
fai da te
Dopo aver assemblato il proprio computer, si potrebbero presentare dei problemi al
momento dell’avvio. Questo capitolo fornisce le risposte alle domande più comuni
relative al PC prima di accedere al sistema operativo. Leggere questo capitolo
per la risoluzione dei problemi di base. È possibile risparmiare tempo e grattacapi
contattando il team di supporto tecnico ASUS o rispedire il prodotto per i servizi
coperti da garanzia.
3.1.1 Risoluzione dei
problemi di base

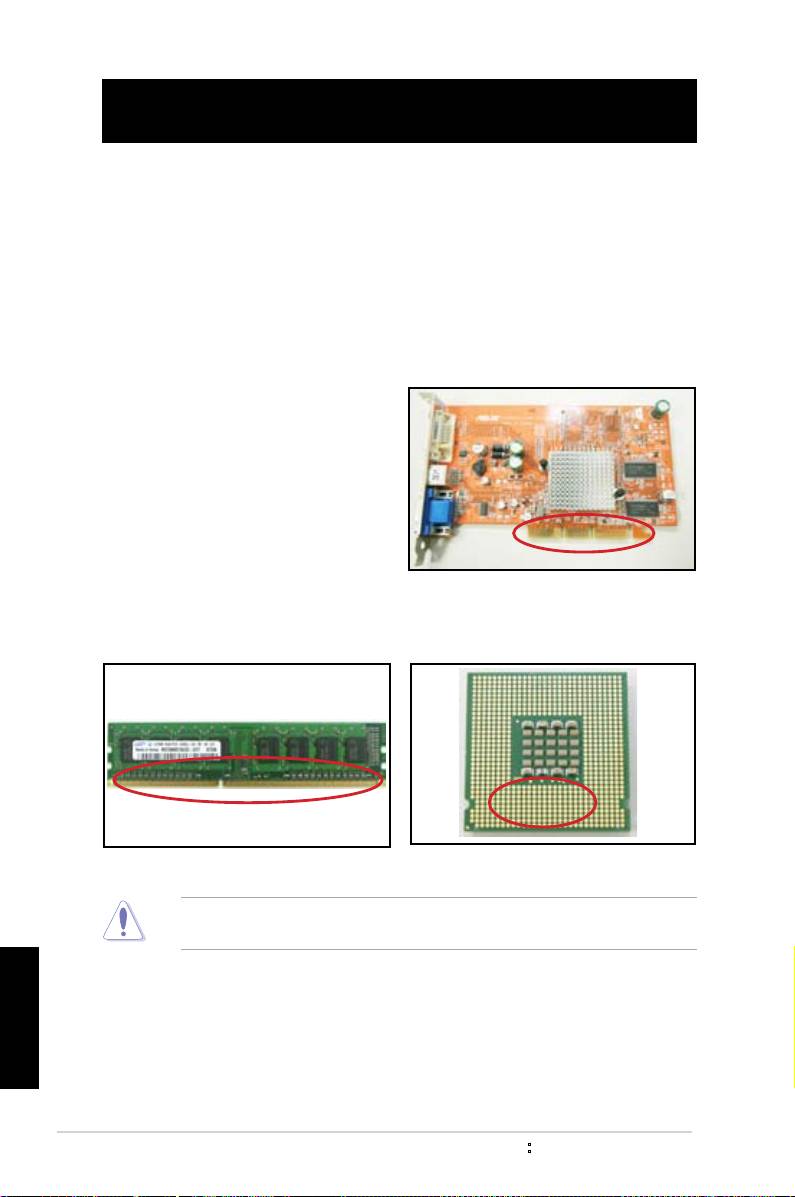

A. Connessione non buona
1. Assicurarsi che non ci sia sporcizia
sui contatti dorati o i pin.
2. Utilizzare un bastoncino con cotone
o una gomma per cancellare per
pulire il contatto. Ricordarsi di
Contatti dorati VGA
rimuovere i residui della gomma per
cancellare.
Contatti dorati DIMM
Punti di contatto dorati del processore LGA775
Maneggiare la scheda o la CPU dagli angolo e NON toccare i contatti dorati.
L’elettricità statica potrebbe danneggiare seriamente il dispositivo.
Italiano
262
Capitolo 3: Risoluzione dei problemi
3. Assicurarsi che non ci siano pin danneggiati o piegati sul connettore o la
CPU. Un pin danneggiato o piegato potrebbe causare il malfunzionamento
del componente. Contattare il rivenditore per ulteriore supporto.

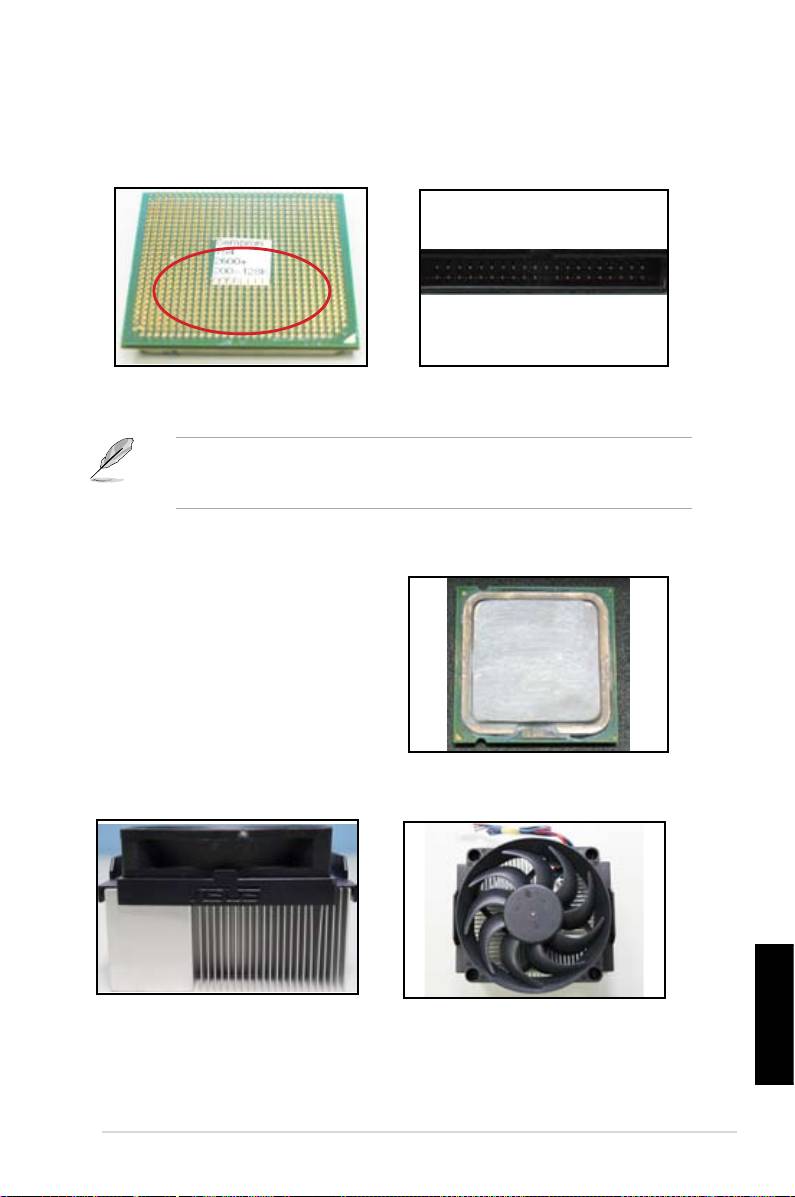

Pin dorati AMD CPU
Connettore
Se i pin si danneggiano o piegano dopo l’acquisto, il rivenditore potrebbe
richiedere il pagamento del servizio di riparazione. Alcune volte i pin danneggiati
o piegati non sono RIPARABILI.
B. Surriscaldamento della CPU
1. Pulire la supercie della CPU con
panni puliti. Applicare alcune gocce di
pasta termica sull’area esposta della
CPU che deve venire a contatto con
il dissipatore di calore. Assicurarsi di
spargere la pasta creando uno strato
sottile.
Supercie della CPU
2. Assicurarsi che non ci sia sporcizia sul dissipatore di calore e la ventola.
Vista laterale del dissipatore di calore e della
Vista dall’alto del dissipatore di calore e della
ventola
ventola
Italiano
3. Seguire le istruzioni del produttore del dissipatore di calore e della ventola
per pulire la sporcizia che potrebbe rallentare la velocità della ventola.
Guida all’installazione della scheda madre ASUS
263
3.2 Altri problemi comuni
• Quando vengono rimosse le periferiche dal sistema, assicurarsi che tutti i
cavi di alimentazione siano scollegati.
• Tutti i messaggi di errore vengono visualizzati sullo schermo durante il POST
(Power-On Self-Test).
• Se vengono emessi dei bip dal BIOS, per i dettagli vedere la sezione 1.11.
• Andare all’elenco di controllo riportato di seguito per ulteriori contolli.
Controllo elementi
LED
Schermo Dissipatore
Bip del
Messaggio
alimenta-
e ventola
BIOS
di errore
Pagina di
zione
riferimento
Nessuna
Spento No Stop No N/D 3-4
alimentazione
Nessuna
Acceso No Stop No N/D 3-5
schermata
Acceso No In
No N/D 3-5
visualizzata
esecuzione
Acceso No In
Sì N/D 3-5
esecuzione
Impossibile
Acceso Sì In
Sì Sì 3-5
accedere
esecuzione
al sistema
Acceso Sì In
No Sì 3-5
operativo
esecuzione
Acceso Sì In
No No 3-5
esecuzione
Se quando viene risolto un problema ne sorge un altro, tornare nuovamente
all’elenco di controllo. Se il problema persiste, contattare il rivenditore o il team
di supporto tecnico ASUS per ulteriore aiuto.
Italiano
264
Capitolo 3: Risoluzione dei problemi
3.2.1 Nessuna alimentazione
Le schede madri ASUS vengono fornite
con il LED di alimentazione in standby. Il
LED si illumina per indicare che il sistema
è attivo. Se il LED non si illumina, seguire
le istruzioni riportate di seguito per
risolvere il problema.

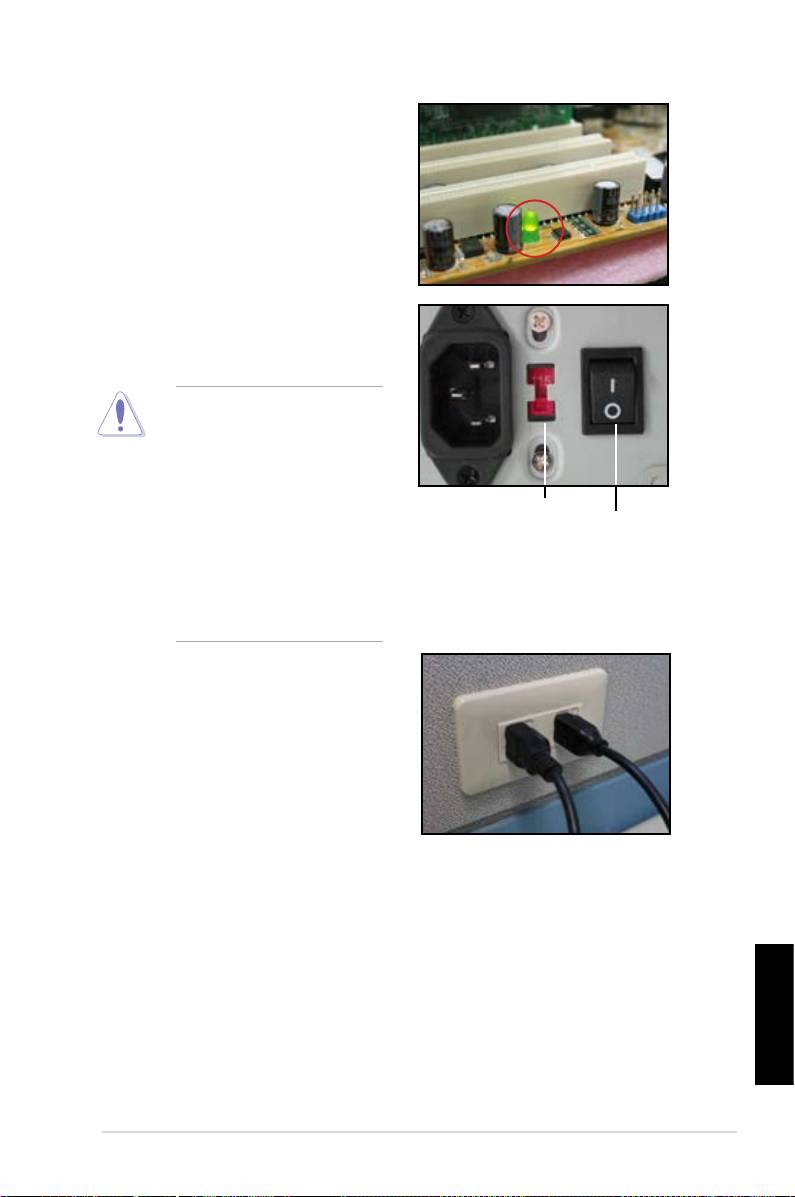

1. Assicurarsi di regolare l’alimentatore
sulla tensione CA in ingresso
presente nella propria area, e che
l’alimentatore sia acceso.
• Prima di regolare la
tensione CA in ingresso,
assicurarsi di staccare la
presa di alimentazione.
In caso contrario si
potrebbero vericare
Commutatore tensione CA
gravi danni all’unità di
in ingresso
Tato di accensione “–”:
alimentazione.
Acceso; “O”: Spento
• Una regolazione errata
della tensione CA di
alimentazione potrebbe
causare danni al sistema.
2. Assicurarsi di aver collegato il cavo
di alimentazione alla presa a muro.
• Collegare la spina direttamente
alla presa a muro. NON
collegarla alla prolunga,
alimentazione continua (UPS)
o altre periferiche.
• Scambiare la spina del sistema
e quella del monitor per
vericare che la presa a muro
funzioni correttamente.
3. Se il problema persiste, potrebbe essere necessario contattare il rivenditore
per una nuova unità di alimentazione. Se l’unità di alimentazione funziona,
contattare il rivenditore della scheda madre ASUS per il servizio in garanzia.
Italiano
Guida all’installazione della scheda madre ASUS
265
3.2.2 Impossibile avviare; Nessuna schermata visualizzata
Molte volte il malfunzionamento della periferica o un installazione non corretta
possono causare problemi nell’avvio e l’assenza di schermate visualizzate.
Seguire le istruzioni di seguito per risolvere il problema.
1. Assicurarsi che i cavi di alimentazione sia collegati, inclusi quelli del sistema
e del monitor
2. Vericare se il problema deriva dalle periferiche di espansione.
• Rimuovere tutte le schede e periferiche di espansione. Utilizzare
solamente schede madri, monitor, schede VGA, moduli di memoria,
unità di alimentazione, dissipatori di calore e ventole, tastiere e mouse
per riavviare il sistema.
• Se il sistema funziona correttamente, la causa del problema è una delle
periferiche di espansione. Reinstallare le periferiche di espansione
rimosse dal sistema una alla volta per trovare quella difettosa.
3. Vericare se il problema deriva dalle periferiche di sistema di base.
• Se si possiedono periferiche di riserva, è possibile sostituire quelle in
esecuzione per trovare quella difettosa seguendo l’ordine “modulo di
memoria, CPU, scheda madre, unità disco rigido/ottico, tastiera/mouse.”
Quando viene rilevata la periferica difettosa, contattare il rivenditore della
periferica per la manutenzione.
3.2.3 Impossibile accedere al sistema operativo
1. Se il problema si verica dopo aver aggiunto l’hardware. Rimuovere il nuovo
hardware aggiunto e riavviare il sistema. Se il sistema funziona correttamente
senza l’hardware, la periferica potrebbe essere difettosa o incompatibile con
il sistema. Contattare il rivenditore della periferica per l’assistenza.
2. Se il problema si verica dopo aver aggiunto un software o un driver. Seguire
le istruzioni di seguito per risolvere il problema.
a. Accedere al sistema operativo in modalità provvisoria e rimuovere il
software o il driver.
b. Per ulteriore supporto contattare la società del sistema operativo.
c. Se le informazioni precedente non sono sufcienti a risolvere il
Italiano
problema, potrebbe essere necessario formattare il disco rigido e
installare nuovamente un nuovo sistema operativo.
3. Se il problema si verica dopo aver cambiato le impostazioni BIOS, riavviare
e accedere al BIOS per caricare le impostazioni predenite. Far riferimento al
manuale utente della scheda madre per i dettagli.
266
Capitolo 3: Risoluzione dei problemi
4. Se il problema è causato da un virus nel computer o da un le danneggiati,
seguire le istruzioni riportate di seguito per risolvere il problema.
a. Accedere al sistema operativo in modalità provvisoria e eseguire una
scansione completa del sistema usando un’applicazione antivirus.
b. Per ulteriore supporto contattare la società del sistema operativo.
c. Se le informazioni precedente non sono sufcienti a risolvere il
problema, potrebbe essere necessario formattare il disco rigido e
installare nuovamente un nuovo sistema operativo.
3.2.4 Domande frequenti
D1: La memoria riportata nel POST è diversa dalla memoria installata.
R1: La differenza di memoria riportata potrebbe essere causata da moduli di
memoria difettosi o l’installazione errata della DIMM. Assicurarsi che la DIMM
sia in buone condizioni e che sia installata correttamente. Far riferimento al
manuale utente della scheda madre per i dettagli. Se viene installata una
memoria da 4.0 GB normalmente viene riportata una memoria da 3.X GB.
D2: Il sistema non riesce a rilevare l’unità disco oppy, ma il led del disco oppy è
acceso.
R2: I cavi del disco oppy sono installati in maniera errata. Assicurarsi che la
striscia rossa del cavo (l’estremità pin1) sia in corrispondenza del pin1
sull’unità disco oppy.
D3: Impossibile accedere al sistema operativo dopo aver installato il disco ash
USB o le unità disco rigido esterno.
R3: Quando il sistema rileva un disco ash USB o un disco rigido a interfaccia
USB, potrebbe cambiare la proprietà delle periferiche per l’avvio. Rimuovere
le periferiche USB e riavviare il sistema.
D4: Quando viene installato, Windows XP non riesce ad individuare le unità disco
rigido installate sul controller RAID.
R4: Windows XP non ha installati i driver per il controller RAID, in questo modo
le unità disco rigido non possono essere rilevate. Copiare i driver per il
controller RAID su un disco oppy e quando si riavvia il sistema con il disco
di Windows XP, premere <F6> per leggere il driver dal disco oppy. Far
riferimento al manuale utente della scheda madre per i dettagli.
Italiano
Guida all’installazione della scheda madre ASUS
267
Capitolo 4: Suggerimenti per la cura del computer
4.1 Avere cura del PC
Il computer è come tutti gli altri elettrodomestici. Tenere il computer lontano da
umidità, luce diretta del sole e sorgenti di elettricità statica. Non spostare il computer
in caso di danni quando è ancora acceso. La polvere che si crea internamente ha
effetto sul funzionamento delle unità disco e contribuisce al surriscaldamento del
computer e potrebbe causare l’arresto anomalo o danni alle componenti.
4.2 Nozioni di base
1. Coprire il computer con coperchi anti-polvere quando non viene utilizzato.
2. Quando si utilizza il computer, non poggiare alcun oggetto sul monitor CRT
che potrebbe ostruire i fori di ventilazione. Un calore eccessivo potrebbe
causare il malfunzionamento del monitor.
3. Non posizionare il computer vicino alle pareti e lasciare spazio per consentire
la dissipazione del calore. Il surriscaldamento potrebbe causare un arresto
anomalo del sistema.
4. Posizionare il computer su una supercie stabile.
5. Tenere il computer lontano da aree con temperature estreme. La temperatura
migliore è tra i 5°C e i 30°C. Usare un condizionatore d’aria o una ventola
elettrica per ottimizzare l’area di dissipazione del calore.
6. Sistemare con cura i cavi piatti per gar
antire un ventilazione ottimale.
4.3 Nozioni sull’uso
1. Accendere e spegnere il computer con regolarità. Se è necessario tenere
acceso il computer per un lungo periodo, utilizzare una ventola sistema/CPU
e un’unità di alimentazione più potenti.
2. Una riduzione dell’alimentazione potrebbe danneggiare il disco rigido.
Quando l’alimentazione non è stabile, si consiglia di aggiungere
alimentazione continua al computer.
3. Riordinare i le dati, eseguire con regolarità la ricerca di virus e il rinnovo dei
codici dei virus e la deframmentazione del disco.
4. Spolverare e pulire il computer con regolarità. (Scollegare tutti i cavi di
alimentazione prima di pulire il computer)
• Disinstallare la scheda madre e le unità disco rigido/ottico, quindi pulire
la scheda con aria compressa o un pennello sofce.
• Rimuovere la polvere e i detriti dall’unità di alimentazione con un panno
antistatico.
Italiano
4.4 Suggerimenti
1. Se il computer non viene usato per un lungo periodo di tempo, inserire alcuni
sacchetti disidratanti all’interno del telaio per evitare i danni dovuti all’umidità.
2. In alcune aree calde e umide, si consiglia di accendere il computer tutte le
settimanne. Questo aiuta anche a prevenire i danni dovuti all’umidità.
268
Capitolo 4: Suggerimenti per la cura del computer
마더보드
설치 설명서
Motherboard
K3194
한국어
First Edtion V1
August 2007
Copyright © 2007 ASUSTeK COMPUTER INC. All Rights Reserved.
설명서에 기술된 제품과 소프트웨어를 포함하여 ASUSTeK COMPUTER INC. (이하 ASUS)로부터 서면 동
의 없이 보관을 위한 목적의 시스템 저장 이외에 임의의 양식이나 수단을 통해 다른 언어로의 번역, 저장
매체 보관, 복사, 전달, 재구성을 할 수 없습니다.
다음과 같은 경우 제품 보증과 서비스는 제공되지 않습니다: (1) ASUS의 공인 기술자에 의해 수리, 변
경, 개조된 경우를 제외한 수리, 변경 또는 개조를 한 경우; 또는 (2) 제품 시리얼 번호가 손상되거나 분실
된 경우.
ASUS는 어떠한 종류의 보장 없이 있는 그대로 제공하며 표현, 함축, 포함한다 하더라도 보장을 의미하지
는 않으며, 시장 상황 또는 특수 목적을 위한 적합성 또한 보장하지 않습니다. ASUS와 ASUS의 간부, 직
원, 고용인 또는 대리인은 어떠한 간접적인, 특별한, 우연이거나 필연적인 피해 (이익의 손실, 사업상의 손
실, 이용 또는 데이터의 손실, 사업상의 장애 또는 이와 비슷한 형태의 피해를 포함), 설명서와 제품의 결
점 또는 오류로 인한 피해의 가능성에 대해 책임을 지지 않습니다.
이 설명서에 포함된 제품 특성과 정보는 정보 제공을 위한 목적으로만 제공되었습니다. 사전 통보 없이 변
경될 수 있으며 ASUS의 책임으로 해석되어서는 안 됩니다. ASUS는 이 설명서 또는 설명서에 명시된 제품
및 프로그램에 있을 수 있는 오류 또는 부정확함에 대한 의무 및 책임이 없습니다.
이 설명서에 기재된 제품명과 회사명은 자회사의 등록된 상표 또는 저작권일 수도 아닐 수도 있으며, 권리
침해 없이 식별 또는 설명 그리고 소유자의 이익을 위해서만 사용되었습니다.
270
안전 관련 정보
전기 관련 안전 정보
한국어
•
전기적인 충격으로부터 시스템을 보호하기 위해 시스템을 설치하기 전에 전
원 코드를 반드시 뽑은 상태에서 진행하십시오.
•
시스템에서 장치를 추가하거나 제거할 때 각 장치에 연결된 전원 케이블은
연결되어 있지 않아야 합니다. 장치를 추가하거나 제거할 때는 가능한 모든
연결된 전원 커넥터를 뽑은 상태에서 진행하십시오.
•
마더보드에서 각종 신호케이블을 연결하거나 뽑을 경우 모든 전원 케이블을
제거되었는지 확인하십시오.
•
어댑터나 확장 코드를 사용하기 전에 반드시 해당 설명서를 읽어보십시오.
이 장치를 연결하는 어댑터 등의 장비는 반드시 접지 회로를 갖춘 장비를 사
용하십시오.
•
사용하는 파워서플라이가 지역 및 국가에 대해 올바르게 설정되어 있는지 확
인하십시오.
•
파워서플라이가 손상되었다면, 스스로 수리하지 마시고 검증된 서비스 기술
자 또는 판매점에 문의하십시오.
작동 관련 안전 정보
•
마더보드와 추가 장치를 설치하기 전에 패키지에 동봉된 설명서를 자세히 읽어
주십시오.
•
제품 사용 전 모든 케이블이 올바르게 연결되었고 전원 케이블이 손상되지 않
았는지 확인해 주십시오.손상된 부분이 발견되면 판매점에 즉시 문의하십시오.
•
단락을 방지하기 위해 클립, 나사, 또는 스테이플러 등을 커넥터, 슬롯, 소켓과
회로로부터 멀리 두십시오.
•
먼지, 습기와 고온을 피하십시오. 물기에 젖은 장소에 제품을 두지 마십시오.
•
제품을 안정된 표면에 배치하십시오.
•
제품과 관련하여 기술적인 문제가 발생하면 검증된 서비스 기술자 또는 판매점
에 문의하십시오.
271
한국어
제 1장: 빠른 시작

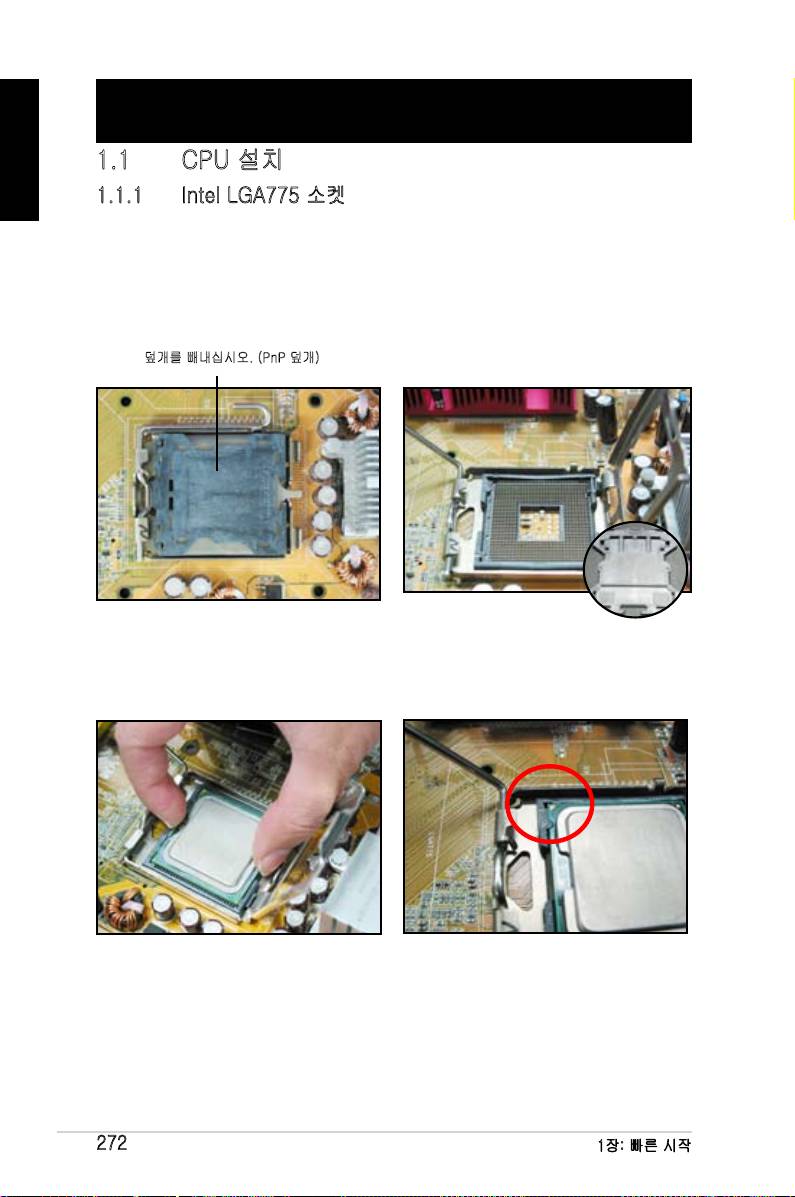

1.1 CPU 설치
1.1.1 Intel LGA775 소켓
2. 엄지손가락으로 고정탭을 해제하
1. 마더보드의 CPU 소켓 부분이
고 고정판을 들어올리십시오. 그리
보이도록 놓으십시오.
고, 고정판 틀로부터 PnP 덮개를
눌러 제거하십시오.
소켓 핀의 손상을 방지하기 위해
CPU를 설치 목적이 아니라면 PnP
덮개를 빼내십시오. (PnP 덮개)
덮개를 제거하지 마십시오.
3. 소켓 위에 CPU를 놓으십시오.
4.
금색 삼각형 마크가 소켓의 아래 부
분 왼쪽으로 왔는지 확인하십시오.
272
1장: 빠른 시작
5. CPU 홈과 정렬 키를 맞춰 끼우십시오..
한국어
6. 고정판을 덮고, 고정 레버를 당겨 고정탭에 걸어 주십시오.
CPU는 오직 올바른 한 방향으로
만 설치할 수 있습니다. CPU를
소켓에 설치할 때 무리하게 힘
을 가하면 커넥터가 구부러질 수
있고, CPU에 손상을 줄 수 있
습니다.

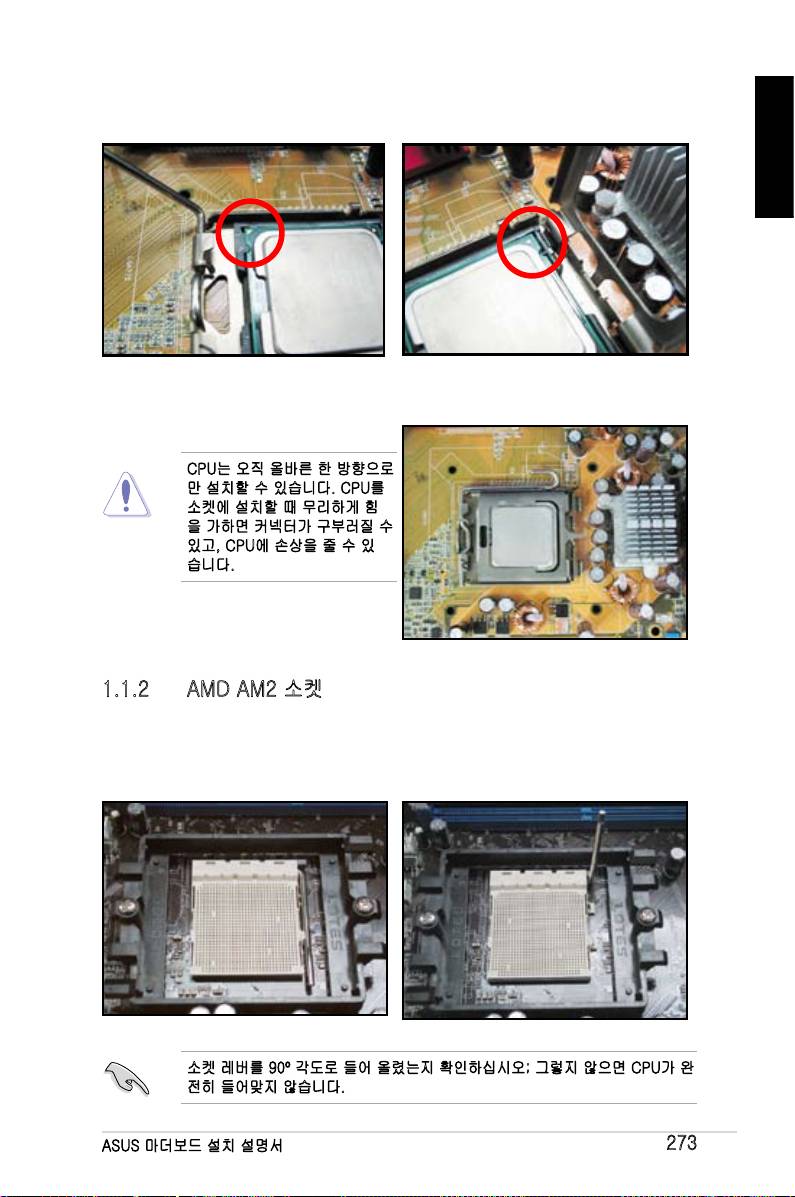

1.1.2 AMD AM2 소켓
1. 마더보드의 CPU 소켓이 보이도록
2. 오른쪽 레버를 눌러 소켓으로부터
놓으십시오.
잠금 해제한 후, 90º 각도로 들어
올리십시오.
소켓 레버를 90º 각도로 들어 올렸는지 확인하십시오; 그렇지 않으면 CPU가 완
전히 들어맞지 않습니다.
ASUS 마더보드 설치 설명서
273
3. CPU의 금색 삼각형이 있는 코너를
4. CPU가 올바른 위치에 놓이면,
한국어
작은 삼각형 표시가 된 소켓의 코너
CPU를 고정하기 위해 소켓 레버를
에 맞추십시오.
누르고. 레버를 측면 탭에 걸어 잠그
십시오.
CPU를 조심스럽게 소켓 안에 올바르
게 끼워 넣으십시오.
CPU는 오직 올바른 한 방향으로만 끼울 수 있습니다. CPU를 소켓에 장착할 때
무리하게 힘을 주면 커넥터가 구부러질 수 있고, CPU에 손상을 줄 수 있습니다!
1.2 히트싱크 및 팬 설치
CPU 히트싱크 및 팬 설치하기:
1. 사용자의 마더보드에 따라 Intel 또는 AMD의 인증된 히트싱크 및 팬 부품을
선택하십시오. 3핀(왼쪽)과 4핀(오른쪽) 커넥터가 있습니다. 4핀 커넥터를 가진
CPU만이 ASUS Q-Fan 기술을 지원합니다.
274
1장: 빠른 시작

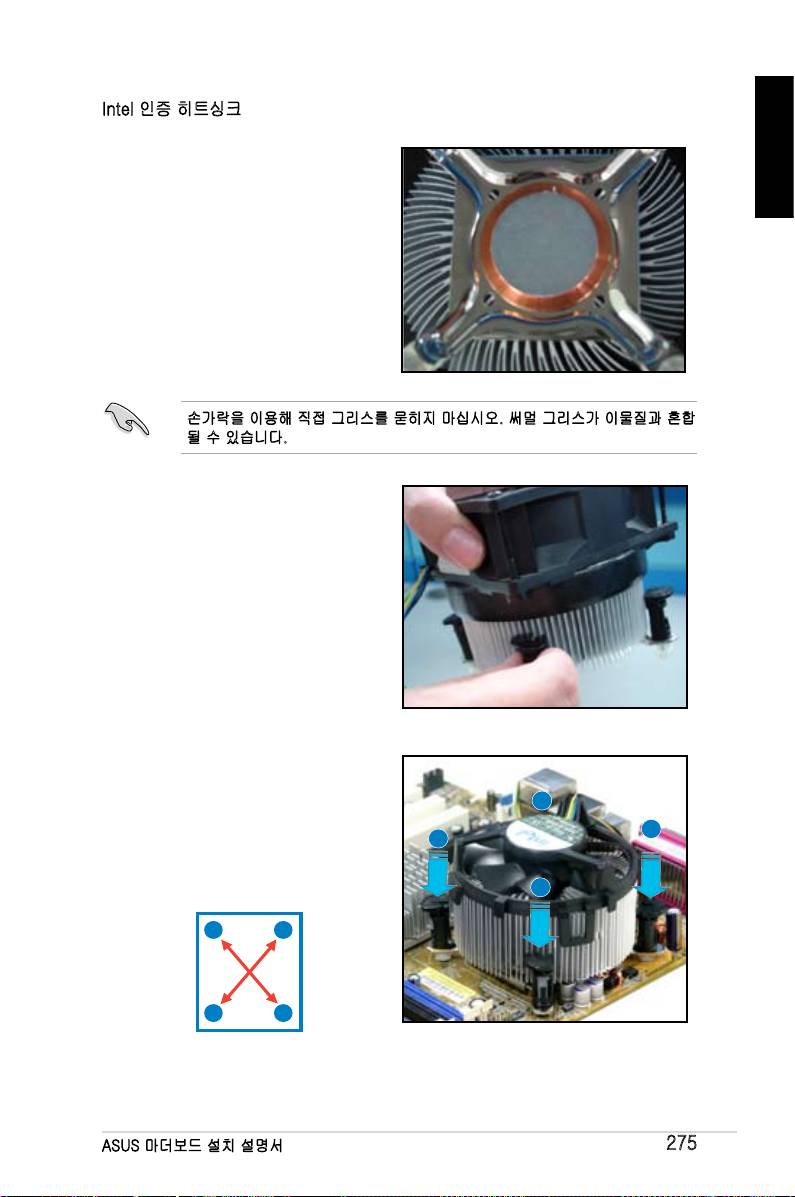

Intel 인증 히트싱크:
2.
일부 히트싱크는 써멀 그리스가 이미
적용되어 있습니다. 그렇다면 그리스
한국어
를 긁어내지 마시고 설치 전, 보호 필
름을 제거하십시오. 그렇지 않다면
히트싱크 설치 전, 히트싱크가 접촉
할 CPU 부분에 써멀 그리스를 여러
방울 묻히십시오. 평평하고 얇게 골
고루 묻혀졌는지 확인하십시오.
손가락을 이용해 직접 그리스를 묻히지 마십시오. 써멀 그리스가 이물질과 혼합
될 수 있습니다.
3. 조임쇠 끝부분의 얇은 홈이 바깥쪽
을 향하도록 돌려주십시오.
4. 히트싱크와 팬을 고정하기 위해 대
각선의 조합(A-A, B-B)으로 두 개
B
씩 조임쇠를 동시에 눌러주십시오.
A
A
B
A
B
B
A
ASUS 마더보드 설치 설명서
275

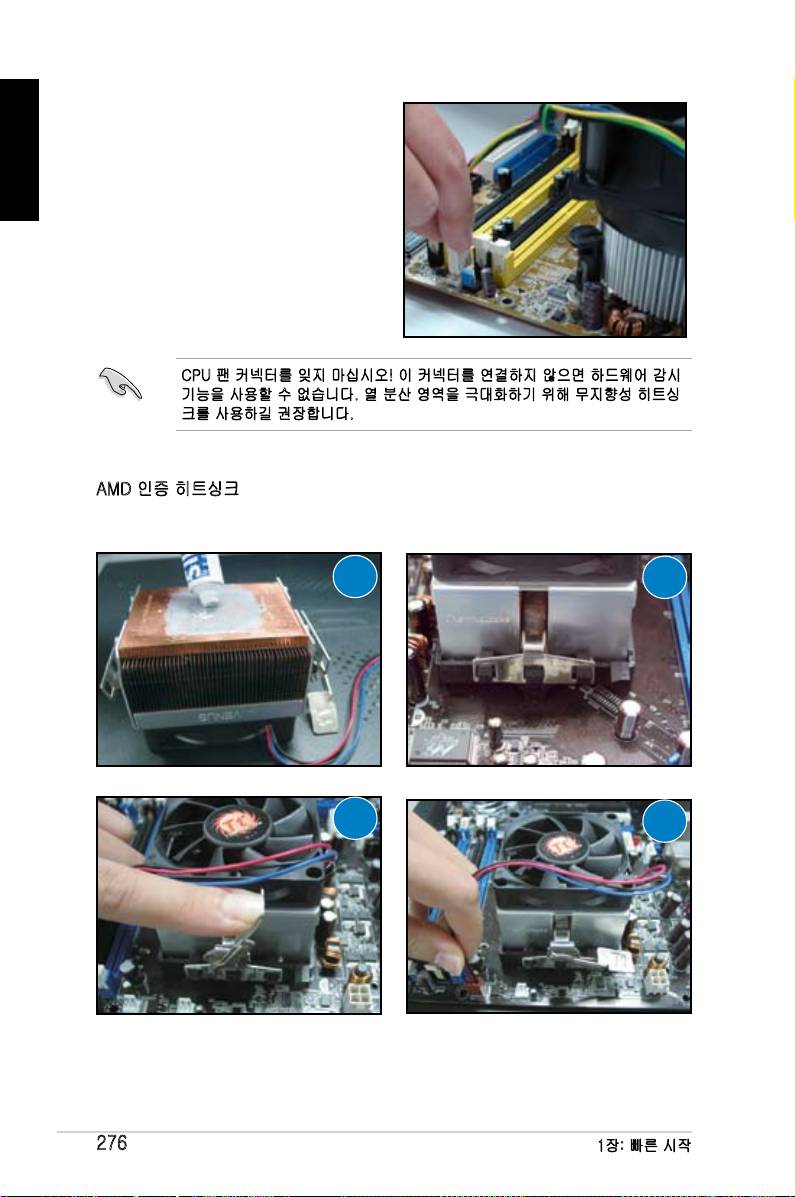

5. CPU 팬 케이블을 마더보드의 올바른
한국어
커넥터에 연결하십시오.
CPU 팬 커넥터를 잊지 마십시오! 이 커넥터를 연결하지 않으면 하드웨어 감시
기능을 사용할 수 없습니다. 열 분산 영역을 극대화하기 위해 무지향성 히트싱
크를 사용하길 권장합니다.
AMD 인증 히트싱크:
AMD 인증 히트싱크를 설치하기 위해, 아래 지시사항을 따라 주십시오.
1
2
3
4
276
1장: 빠른 시작

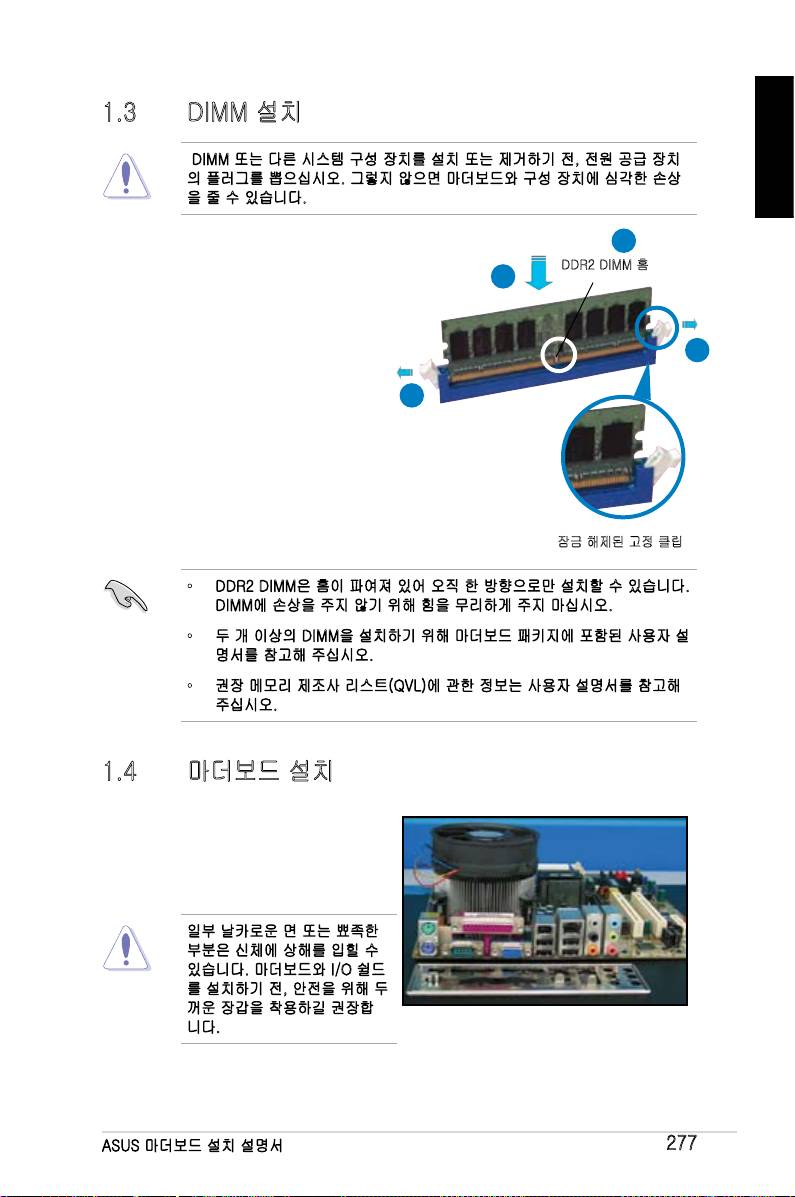

1.3 DIMM 설치
DIMM 또는 다른 시스템 구성 장치를 설치 또는 제거하기 전, 전원 공급 장치
한국어
의 플러그를 뽑으십시오. 그렇지 않으면 마더보드와 구성 장치에 심각한 손상
을 줄 수 있습니다.
2
DIMM 설치하기:
DDR2 DIMM 홈
3
1. 고정 클립을 바깥 방향으로 눌러
DIMM 소켓의 잠금 상태를 해제하
십시오.
1
2. DIMM의 홈을 소켓의 돌출된 부분
과 맞춰 정렬하십시오.
1
3. 고정 클립이 원상태로 돌아오도
록 DIMM을 안정되게 삽입하면
DIMM은 올바르게 설치된 것입니
다.
잠금 해제된 고정 클립
• DDR2 DIMM은 홈이 파여져 있어 오직 한 방향으로만 설치할 수 있습니다.
DIMM에 손상을 주지 않기 위해 힘을 무리하게 주지 마십시오.
• 두 개 이상의 DIMM을 설치하기 위해 마더보드 패키지에 포함된 사용자 설
명서를 참고해 주십시오.
• 권장 메모리 제조사 리스트(QVL)에 관한 정보는 사용자 설명서를 참고해
주십시오.
1.4 마더보드 설치
1. I/O 포트는 마더보드에 따라 달라집
니다. 마더보드 패키지에 포함된 후
면 I/O 실드를 설치하여 사용하십시
오.
일부 날카로운 면 또는 뾰족한
부분은 신체에 상해를 입힐 수
있습니다. 마더보드와 I/O 쉴드
를 설치하기 전, 안전을 위해 두
꺼운 장갑을 착용하길 권장합
니다.
ASUS 마더보드 설치 설명서
277
2. 지지 나사를 금속 판의 나사 구멍에
3. I/O 실드의 스프링은 I/O 포트에 손
한국어
설치하십시오.
상을 줄 수 있습니다. I/O 실드를 설
치할 경우 주의하십시오.
5. 각각의 나사를 대각선의 순서로 넣
4. 마더보드의 I/O 부분이 케이스의 후
고 헐겁게 조인 후, 마지막으로 손
면을 향하도록 하고, 마더보드를 케
가락을 이용해 꽉 조이십시오.
이스 안에 넣으십시오.

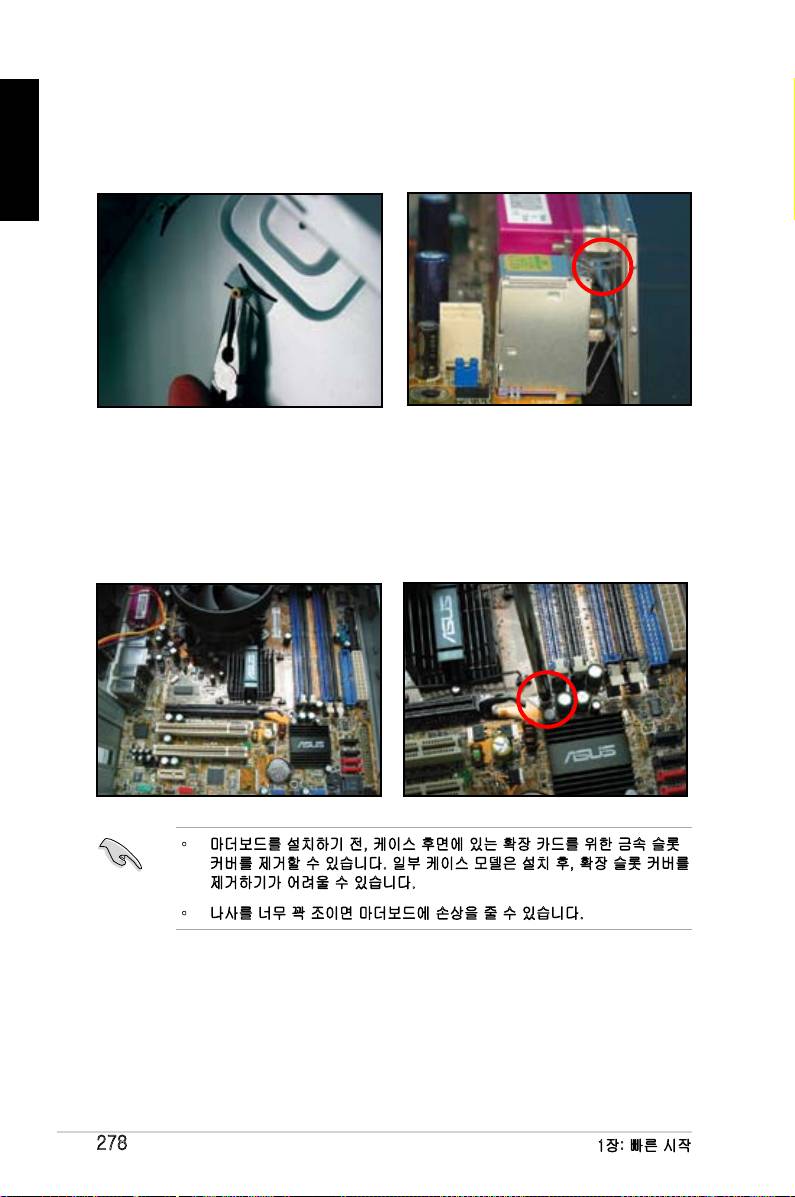

• 마더보드를 설치하기 전, 케이스 후면에 있는 확장 카드를 위한 금속 슬롯
커버를 제거할 수 있습니다. 일부 케이스 모델은 설치 후, 확장 슬롯 커버를
제거하기가 어려울 수 있습니다.
• 나사를 너무 꽉 조이면 마더보드에 손상을 줄 수 있습니다.
278
1장: 빠른 시작

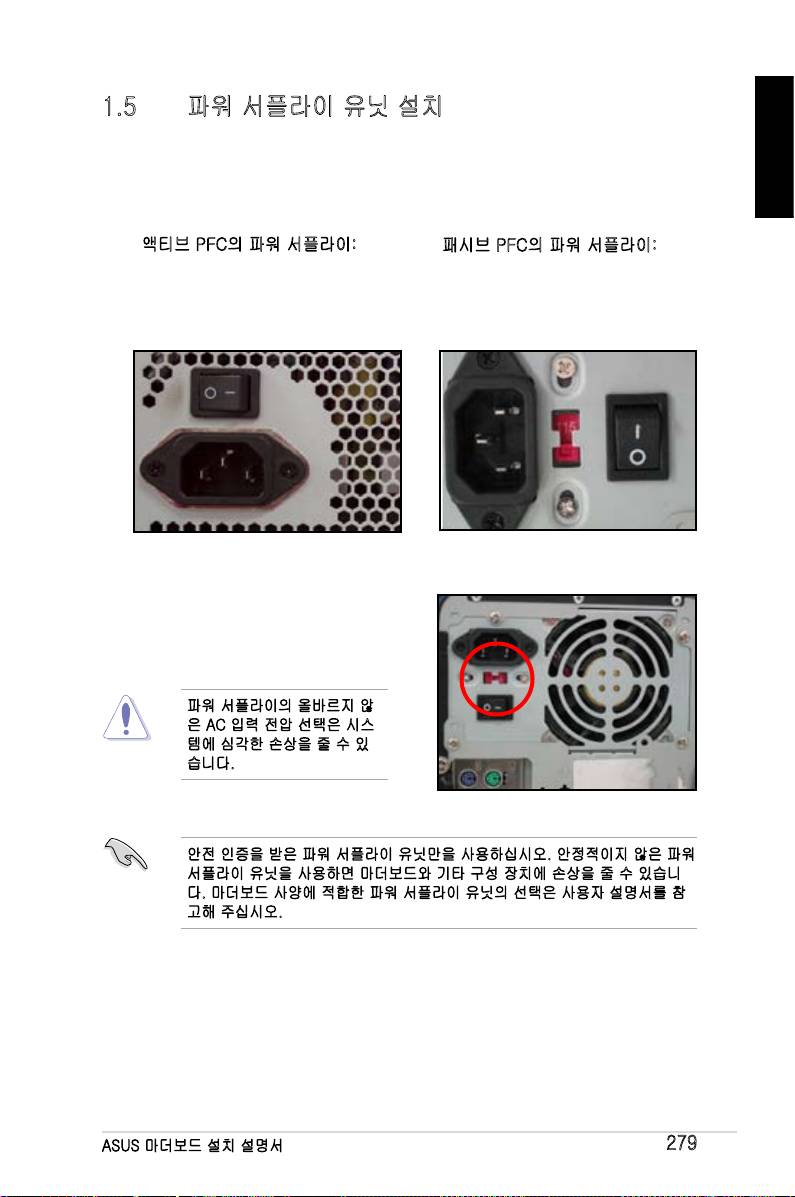

1.5 파워 서플라이 유닛 설치
일반적으로 널리 쓰이는 파워 서플라이 유닛은 두 가지가 있습니다. 하나는 액티브
PFC(Power Factor Corection)이며 다른 하나는 패시브 PFC입니다.
한국어
1. 파워 서플라이 유닛을 선택하십시오.
액티브 PFC의 파워 서플라이:
패시브 PFC의 파워 서플라이:
액티브 PFC는 AC 입력 전압에 따
패시브 PFC는 사용자가 수동으로
라 자동으로 조절됩니다.
AC 입력 전압을 선택해 주어야 합
니다.
2. 패시브 PFC의 파워 서플라이를 사
용하고 있다면 지역 사정에 따른
올바른 AC 입력 전압을 선택해 주
십시오.
파워 서플라이의 올바르지 않
은 AC 입력 전압 선택은 시스
템에 심각한 손상을 줄 수 있
습니다.
안전 인증을 받은 파워 서플라이 유닛만을 사용하십시오. 안정적이지 않은 파워
서플라이 유닛을 사용하면 마더보드와 기타 구성 장치에 손상을 줄 수 있습니
다. 마더보드 사양에 적합한 파워 서플라이 유닛의 선택은 사용자 설명서를 참
고해 주십시오.
ASUS 마더보드 설치 설명서
279
