Fijación de la base del volante de carreras a una cabina

1. Coloca la base del volante de carreras en el estante de la cabina.

2. Pasa dos tornillos M6 (no incluidos) a través del estante de la cabina e insértalos en los dos

agujeros roscados pequeños situados en la cara inferior del volante de carreras.

Importante: La longitud de los dos tornillos M6 no debe exceder el grosor del estante + 12 mm;

tornillos más largos podrían dañar los componentes internos situados en la base del volante de

carreras.

3. Si es necesario, aprieta el sistema de fijación estándar insertando el tornillo de sujeción en el

agujero roscado grande.

Fijación del volante de carreras a una cabina

1. Fija los pedales usando los agujeros roscados pequeños situados en su cara inferior.

2. Pasa dos tornillos M6 (no incluidos) a través del estante de la cabina e insértalos en los dos

agujeros roscados pequeños situados en la cara inferior de los pedales.

Importante: La longitud de los dos tornillos M6 no debe exceder el grosor del estante + 10 mm;

tornillos más largos podrían dañar los componentes internos situados en los pedales.

Los diagramas de diseño para cabinas (para colocar la base del volante de carreras y/o los

pedales) están disponibles en http://ts.thrustmaster.com: en la sección Updates and Downloads,

haz clic en PlayStation



/ Wheels / T300 RS y, a continuación, selecciona Manual/Help file.

ASIGNACIÓN DE PLAYSTATION®3 Y PLAYSTATION®4

CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA PLAYSTATION®3

O P

LAYSTATION®4

1. Conecta los pedales al conector (17) situado en la parte trasera de la base del volante de carreras.

2. Conecta el cable de fuente de alimentación al conector (14) situado en la parte trasera de la base

del volante de carreras.

3. Enchufa el cable de fuente de alimentación a un enchufe eléctrico con las mismas especificaciones

de tensión.

Para más información sobre esto, consulta la sección CONEXIÓN DEL VOLANTE

DE CARRERAS A UN ENCHUFE ELÉCTRICO, en la página 3 de este manual.

4. Pon el interruptor selector de USB (5) de la base del volante de carreras en la posición PS3™ o

PS4™, en función de la consola o el juego que estés usando.

5. Conecta el conector USB del volante de carreras (15) a uno de los puertos USB de la consola.

6. Una vez encendida la consola, el volante de carreras se calibrará solo automáticamente.

7. En PlayStation®4 (cuando el interruptor selector de USB está puesto en la posición de PS4™):

pulsa el botón PS del volante (8) e inicia sesión en tu cuenta Sony Entertainment Network para

poder usar el volante.

¡Ya estás preparado para jugar!

Notas importantes:

- El interruptor selector USB (5) de la base del volante de carreras siempre debe ponerse en la

posición adecuada (PS3™ o PS4™) antes de conectar el cable USB del volante a la consola. Para

cambiar la posición del interruptor selector, desconecta el cable USB de la consola y, a continuación,

cambia la posición del interruptor antes de volver a conectar el cable USB a la consola.

- En PlayStation®3, el interruptor selector de USB (5) siempre debe ponerse en la posición

PS3™:

* El volante se reconoce en la mayoría de los juegos como un volante T500RS.

* El volante está operativo en los juegos compatibles y en los menús de la consola.

* La función “PS” está operativa en el volante.

- En PlayStation®4, con el interruptor selector de USB (5) en la posición PS3™:

* El volante se reconoce en la mayoría de los juegos como un volante T500RS.

* El volante está operativo en los juegos compatibles, pero no en los menús de la consola.

* Las funciones “SHARE” y “PS” no están operativas en el volante.

- En PlayStation®4, con el interruptor selector de USB (5) en la posición PS4™:

* No olvides pulsar el botón PS del volante de carreras (8) para poder usar el volante.

* El volante se reconoce en la mayoría de los juegos como un volante T300 RS.

* El volante está operativo en los juegos compatibles y en los menús de la consola.

* Las funciones “SHARE” y “PS” están operativas en el volante.

- La lista de juegos de PlayStation®3 y PlayStation®4 compatibles con el T300 RS (junto con la

posición requerida del interruptor selector de USB (5) según el juego que se esté jugando)

está disponible en:

http://ts.thrustmaster.com (en la sección Updates and Downloads,

haz clic en PlayStation



/ Wheels / T300 RS).

Esta lista se actualiza regularmente.

CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA PC

Nota importante:

En PC, el interruptor deslizante de USB (5) de la base del volante de carreras siempre debe estar

puesto en la posición PS3™.

1. Dirígete a http://ts.thrustmaster.com para descargar los controladores y el software de Force Feedback

para PC. En la sección Updates and Downloads, haz clic en PC / Wheels / T300 RS y, a continuación,

selecciona Drivers.

2. Una vez terminada la descarga, inicia la instalación y sigue las instrucciones en pantalla para conectar

la clavija USB del volante al ordenador y terminar la instalación.

3. Una vez completada la instalación, haz clic en Terminar y reinicia el ordenador.

4. Selecciona Inicio / Todos los programas / Thrustmaster / FFB Racing Wheel / Panel de control para

abrir la ventana Dispositivos de juego.

La ventana Dispositivos de juego muestra el nombre del volante de carreras T300 RS Racing Wheel con

el estado OK.

5. Haz clic en Propiedades para configurar el volante en el panel de control del T300 RS:

• Pestaña Test Input: permite probar y ver los botones de acción, botones de dirección, ejes del volante y

los pedales, y ajustar el ángulo de rotación del volante en los juegos de PC.

• Pestaña Test Forces: permite probar los 12 efectos Force Feedback.

• Pestaña Gain Settings: permite ajustar la potencia de los efectos Force Feedback en los juegos de PC.

¡Ya estás preparado para jugar!

Notas generales:

- En PC, haz clic en Aceptar para cerrar la ventana Dispositivos de juego antes de ejecutar el juego.

- En PC, los ajustes realizados en la ventana Dispositivos de juego sólo se guardarán en el ordenador

(por lo tanto no tendrán efecto en PlayStation®3 ni en PlayStation®4).

- La versión del firmware del volante se muestra en la esquina superior derecha de las pestañas del

panel de control del T300 RS.

ASIGNACIÓN EN PC

CALIBRACIÓN AUTOMÁTICA DEL VOLANTE Y DE LOS PEDALES

El volante de carreras se calibra solo automáticamente cuando enchufas el volante de carreras a la red

eléctrica y conectas el conector USB del volante de carreras a la consola.

Durante esta fase, el volante de carreras girará rápidamente hacia la izquierda y la derecha, cubriendo

un ángulo de 90 grados, antes de detenerse en el centro.

ADVERTENCIA:

¡No toques nunca el volante de carreras durante la fase de autocalibración!

(Esto podría provocar una calibración incorrecta o lesiones personales).

CALIBRACIÓN AUTOMÁTICA DE LOS PEDALES

No conectes nunca los pedales a la base del volante (ni los desconectes de la base) cuando esté

conectada a la consola o durante el juego (esto podría provocar una calibración incorrecta).

Conecta siempre los pedales antes de conectar el volante de carreras a la consola.

Una vez que se ha realizado la calibración del volante de carreras y el juego se ha ejecutado, los

pedales se calibran automáticamente tras presionarlos unas cuantas veces.

ADVERTENCIA:

No pises nunca los pedales durante la fase de autocalibración

del volante de carreras ni mientras se está cargando un juego!

(Esto podría provocar una calibración incorrecta).

Si el volante de carreras y los pedales no funcionan correctamente o la calibración parece

incorrecta:

Apaga la consola, desconecta por completo el volante de carreras, vuelve a conectar todos los cables

(utilizando el cable de fuente de alimentación y los pedales) y reinicia la consola y el juego.

SENSOR DE TEMPERATURA INTERNO

El sistema de refrigeración del volante se compone de un disipador de calor y un ventilador.

• Un termostato calcula la temperatura interna del volante.

• Cuando estés utilizando el volante en un juego:

- El ventilador de refrigeración se pone en marcha cuando el volante ha alcanzado una

determinada temperatura (tras unos minutos de juego, dependiendo de la potencia de los

efectos Force Feedback utilizados).

- La potencia de los efectos Force Feedback disminuye automáticamente en cuanto el volante

alcanza un nivel de temperatura mucho más alto (para proteger el motor). La potencia de esos

efectos aumenta automáticamente en cuanto se reduce ligeramente la temperatura.

• Cuando has terminado de jugar: debido a la inercia térmica del motor, el ventilador de refrigeración

continúa funcionando hasta que la temperatura desciende por debajo del nivel inicial del ventilador.

El volante se ha diseñado de esta manera para facilitar la refrigeración y para proteger el motor

(este funcionamiento puede durar de 5 a 45 minutos, dependiendo de la temperatura alcanzada al

utilizar el volante en un juego).

LIGAR O VOLANTE A UMA TOMADA ELÉTRICA: LEIA ANTES DE

CONTINUAR!

A fonte de alimentação do volante varia de acordo com o país onde adquiriu o seu dispositivo.

A alimentação pode ser:

* uma unidade de alimentação situada diretamente no interior da base do volante, com um

conector de tipo A.

* um cabo de alimentação de 220-240 V.

= compatível apenas com energia elétrica de 220-240 V.

Nunca ligue o cabo de 220-240 V

a uma tomada elétrica de 100-130 V!

Nunca ligue este cabo a um transformador!

* uma unidade de alimentação situada diretamente no interior da base do volante, com um

conector de tipo A.

* um cabo de alimentação de 100-125 V.

= compatível apenas com energia elétrica de 100-125 V.

Nunca ligue o cabo de 100-125 V

a uma tomada elétrica de 220-240 V!

Nunca ligue este cabo a um transformador!

pergunte ao seu fornecedor de eletricidade local.

* uma unidade de alimentação externa, com um conector de tipo B.

* um cabo de alimentação.

= compatível com todas as tensões elétricas, de 110 a 240 V.

AVISOS

Antes de utilizar este produto, leia atentamente este manual e guarde-o para posterior consulta.

Atenção – Choque elétrico

* Guarde o produto num local seco e não o exponha ao pó nem à luz do sol.

* Não torça nem puxe os conectores e os cabos.

* Não derrame líquidos sobre o produto ou os respetivos conectores.

* Não provoque um curto-circuito no produto.

* Nunca desmonte o produto, não o atire para o fogo nem o exponha a temperaturas elevadas.

* Não utilize um cabo de alimentação diferente do fornecido com o volante.

* Não utilize o cabo de alimentação se o cabo ou os conectores estiverem danificados, fendidos ou

partidos.

* Certifique-se de que o cabo de alimentação está corretamente ligado a uma tomada elétrica, assim

como ao conector situado na parte posterior da base do volante.

* Não abra o volante: não contém peças utilizáveis pelo utilizador no interior. Todas as reparações

devem ser realizadas pelo fabricante, pelo seu representante autorizado ou por um técnico qualificado.

* Utilize apenas sistemas de fixação/acessórios especificados pelo fabricante.

* Se o volante estiver a funcionar de forma anormal (se emite quaisquer sons, calor ou cheiros

anormais), pare imediatamente de utilizá-lo, desligue o cabo de alimentação da tomada e desligue os

outros cabos.

* Se não utilizar o volante durante um longo período de tempo, desligue o respetivo cabo de alimentação

da tomada elétrica.

Aberturas de ventilação

Certifique-se de que não tapa as aberturas de ventilação na base do volante. Para uma ventilação ideal,

certifique-se do seguinte:

* Posicione a base do volante a pelo menos 10 cm de distância de quaisquer paredes.

* Não coloque a base em espaços apertados.

* Não tape a base.

* Não deixe que pó se acumule nas aberturas de ventilação.

Por razões de segurança, nunca utilize o conjunto de pedais com os pés

descalços ou apenas com meias calçadas nos pés.

®

A THRUSTMASTER

NÃO ASSUME QUALQUER RESPONSABILIDADE NA

EVENTUALIDADE DE DANOS FÍSICOS RESULTANTES DA UTILIZAÇÃO DO

CONJUNTO DE PEDAIS SEM CALÇADO.

Atenção – Ferimentos resultantes dos efeitos Force Feedback e dos movimentos

repetidos

Jogar com um volante Force Feedback poderá causar dores musculares ou articulares. Para evitar

quaisquer problemas:

* Evite jogar durante longos períodos de tempo.

* Faça um intervalo de 10 a 15 minutos após cada hora de jogo.

* Se sentir cansaço ou dores nas mãos, pulsos, braços, pés ou pernas, pare de jogar e descanse

durante algumas horas antes de recomeçar a jogar.

Atenção – Ferimentos resultantes dos efeitos Force Feedback e dos movimentos

repetidos (continuação)

* Se os sintomas ou as dores acima indicados persistirem quando recomeçar a jogar, pare de jogar e

consulte o seu médico.

* Guarde o volante fora do alcance das crianças.

* Durante o jogo, mantenha sempre ambas as mãos posicionadas corretamente no volante sem largá-

lo por completo.

* Durante o jogo, nunca coloque as mãos ou os dedos por baixo dos pedais ou perto do conjunto de

pedais.

* Durante a calibração e o jogo, nunca coloque a mão ou o braço através das aberturas existentes no

volante.

* Certifique-se de que a base do volante está devidamente fixada, de acordo com as instruções do

manual.

Produto para ser manuseado apenas por

utilizadores

PRODUTO PESADO

Tenha cuidado para não deixar cair o

produto em cima de si ou de outra pessoa!

SEMPRE NUNCA NUNCA

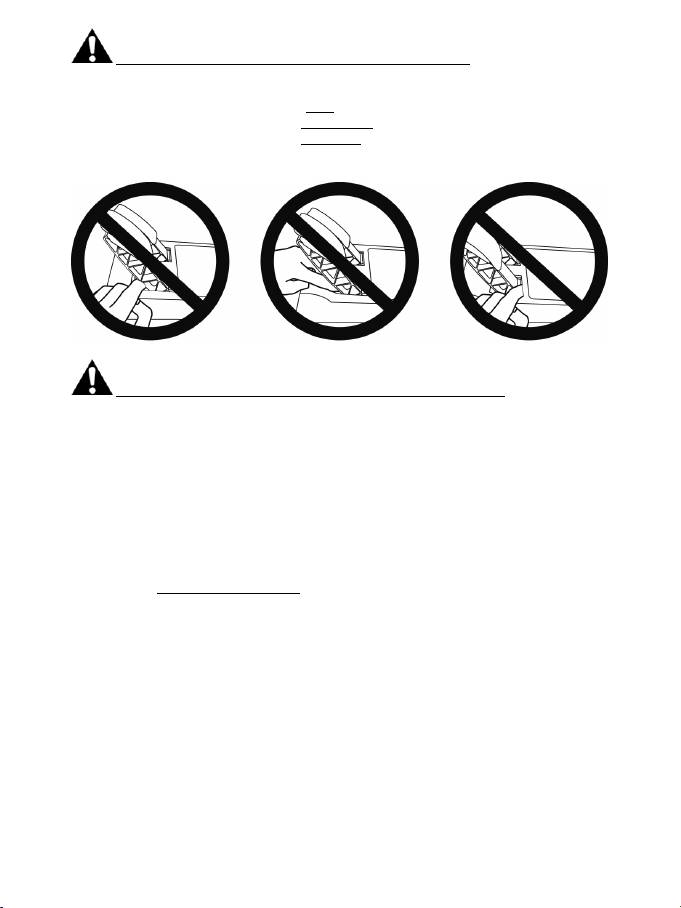

Atenção – Perigo de entalamento no conjunto de pedais ao jogar

* Guarde o conjunto de pedais fora do alcance das crianças.

* Quando jogar, nunca coloque os dedos nos lados dos pedais nem perto dos mesmos.

* Quando jogar, nunca coloque os dedos na base posterior dos pedais nem perto da mesma.

* Quando jogar, nunca coloque os dedos na base frontal dos pedais nem perto da mesma.

NUNCA NUNCA NUNCA

Atenção – Perigo de entalamento no conjunto de pedais em inatividade

* Guarde o conjunto de pedais num local seguro e fora do alcance das crianças.

ATUALIZAR O FIRMWARE DO VOLANTE

O firmware incluído na base do volante pode ser atualizado para uma versão mais recente que inclua

melhoramentos do produto.

Para visualizar a versão do firmware que o volante utiliza atualmente e atualizá-la, se necessário: no

PC, aceda a http://ts.thrustmaster.com. Na secção Updates and Downloads, clique em

PlayStation / Wheels / T300 RS, em seguida selecione Driver/Firmware e siga as instruções que

descrevem o procedimento de transferência e instalação.

INSTALAR O VOLANTE NA RESPETIVA BASE

Alinhe as posições dos conectores com as setas:

Conector da base (1): Seta a apontar para cima

Conector do volante (2): Seta a apontar para cima

Assim que os conectores estiverem posicionados corretamente, rode o anel do dispositivo Thrustmaster

Quick Release (12) no sentido anti-horário enquanto mantém o volante (2) na posição.

Em seguida, aperte o anel o máximo que conseguir; para tal, mantenha o anel na posição e rode o

volante no sentido horário.

Depois de instalar o volante, rode-o 180° (quando está virado de frente para o volante, o logótipo

PlayStation® deve ficar virado ao contrário) para aceder ao parafuso de fixação pequeno situado no anel

do dispositivo Thrustmaster Quick Release (12). Utilize uma chave de fendas Phillips grande para

apertar o parafuso de fixação pequeno (não aplique força excessiva), rodando-o no sentido horário.

Não aplique força excessiva ao apertar o parafuso de fixação pequeno

(com uma chave de fendas Philips)!

Pare de rodar o parafuso assim que sentir alguma resistência.

AJUSTAR A ALTURA E O ESPAÇAMENTO DOS PEDAIS

Com uma chave de fendas Phillips (não incluída), remova os 2 parafusos de fixação que prendem as

cabeças dos pedais aos braços dos mesmos.

Em seguida, ajuste a altura e o espaçamento das cabeças dos pedais de acordo com o seu estilo de

condução preferido:

- estão disponíveis 6 posições diferentes para o pedal do acelerador.

- estão disponíveis 6 posições diferentes para o pedal do travão.

Quando estiver satisfeito com a altura e o espaçamento, volte a colocar e reaperte os 2 parafusos de

fixação que prendem as cabeças dos pedais aos braços dos mesmos.

FIXAR O VOLANTE

Fixar o volante a uma mesa ou secretária

1. Coloque o volante sobre uma mesa ou de qualquer outra superfície horizontal, plana e estável.

2. Insira o parafuso de aperto (11) no sistema de fixação (10),em seguida aperte o dispositivo

rodando o parafuso no sentido anti-horário, de forma que penetre no furo roscado grande (9)

situado por baixo do volante, até o volante estar perfeitamente estável.

SEMPRE NUNCA

DIREÇÃO

Para apertar:

Rode o parafuso

no sentido anti-

horário

Para soltar:

Rode o parafuso

no sentido horário

Fixar a base do volante a um cockpit

1. Coloque a base do volante na prateleira do cockpit.

2. Insira dois parafusos M6 (não incluídos) na prateleira do cockpit e em seguida enrosque-os nas

duas roscas de parafuso pequenas situadas na parte inferior do volante.

Importante: O comprimento dos dois parafusos M6 não deve exceder a espessura da prateleira

+ 12 mm; os parafusos mais compridos poderão causar danos nos componentes internos

situados na base do volante.

3. Se necessário, aperte o sistema de fixação padrão inserindo o parafuso de aperto no furo

roscado grande.

Fixar o conjunto de pedais a um cockpit

1. Fixe o conjunto de pedais com as roscas de parafuso pequenas situadas na parte inferior.

2. Insira dois parafusos M6 (não incluídos) na prateleira do cockpit e em seguida enrosque-os nas

duas roscas de parafuso pequenas situadas na parte inferior do conjunto de pedais.

Importante: O comprimento dos dois parafusos M6 não deve exceder a espessura da prateleira

+ 10 mm; os parafusos mais compridos poderão causar danos nos componentes internos

situados no conjunto de pedais.

Estão disponíveis esquemas de disposição para cockpits (para posicionar a base do volante

e/ou o conjunto de pedais) em http://ts.thrustmaster.com: na secção Updates and Downloads,

clique em PlayStation



/ Wheels / T300 RS e em seguida selecione Manual/Help file.

MAPEAR A PLAYSTATION®3 E PLAYSTATION®4

CONFIGURAR O VOLANTE PARA A PLAYSTATION®3 OU PLAYSTATION®4

1. Ligue o conjunto de pedais ao conector (17) situado na parte posterior da base do volante.

2. Ligue o cabo de alimentação ao conector (14) situado na parte posterior da base do volante.

3. Ligue o cabo de alimentação a uma tomada elétrica com as mesmas especificações de tensão.

Para mais informações a este respeito, consulte a secção LIGAR O VOLANTE A

UMA TOMADA ELÉTRICA, na página 3 deste manual.

4. Ajuste o interruptor do seletor USB (5) na base do volante para a posição PS3™ ou PS4™,

consoante a consola ou o jogo que está a utilizar.

5. Ligue o conector USB do volante (15) a uma das portas USB da consola.

6. Quando a consola for ligada, o volante irá calibrar-se automaticamente.

7. Na PlayStation®4 (quando o interruptor do seletor USB está ajustado para a posição PS4™):

prima o botão PS (8) do volante e inicie sessão no sua conta Sony Entertainment Network, para

poder utilizar o volante.

Está pronto para começar a jogar!

Notas importantes:

- O interruptor do seletor USB (5) na base do volante deve ser sempre ajustado para a posição

correta (PS3™ ou PS4™) antes de ligar o cabo USB do volante à consola. Para mudar a

posição do interruptor do seletor, desligue o cabo USB da consola e em seguida mude a

posição do interruptor antes de voltar a ligar o cabo USB à consola.

- Na PlayStation®3, o interruptor do seletor USB (5) deve estar sempre ajustado para a posição

PS3™:

* O volante é reconhecido na maioria dos jogos como um volante T500 RS.

* O volante está funcional em jogos compatíveis e nos menus da consola.

* A função “PS” está funcional no volante.

- Na PlayStation®4, com o interruptor do seletor USB (5) na posição PS3™:

* O volante é reconhecido na maioria dos jogos como um volante T500 RS.

* O volante está funcional em jogos compatíveis, mas não nos menus da consola.

* As funções “SHARE” e “PS” não estão funcionais no volante.

- Na PlayStation®4, com o interruptor do seletor USB (5) na posição PS4™:

* Não se esqueça de premir o botão PS (8) do volante para poder utilizá-lo.

* O volante é reconhecido na maioria dos jogos como um volante T300 RS.

* O volante está funcional em jogos compatíveis e nos menus da consola.

* As funções “SHARE” e “PS” estão funcionais no volante.

- A lista de jogos para a PlayStation®3 e PlayStation®4 compatíveis com o T300 RS

(juntamente com a posição necessária do interruptor do seletor USB (5) de acordo com o jogo

utilizado) está disponível em:

http://ts.thrustmaster.com (na secção Updates and Downloads,

clique em PlayStation



/ Wheels / T300 RS).

Esta lista é atualizada regularmente.
