Modulator DVB-T

Wprowadzenie

Ogólny opis urządzenia

Produkt dostępny jest w dwóch wersjach montażowych: naściennej (nr kat.

554511) oraz do 19” szafki (nr kat. 554611).

Modulator zamienia sygnały HD A/V na multiplex częstotliwości radiowych

DVB-T z zakresu 47~ 862 MHz.

Urządzenie wyposażone jest w 2 enkodery oraz 1 dodatkowe wejście RF.

Sygnały na wejściach enkoderów mogą pochodzić z odbiorników satelitarnych,

monitoringu, odtwarzaczy Blue-ray, anten, itp. Dostępne są również złącza

wejścowe do sumowania sygnału RF z innego źródła. Sygnał wyjściowy może

być wykorzystany przez zwykły odbiornik DVB -T.

Urządzenie może być użyte do monitoringu, kursów szkoleniowych i

prezentacji, w szkołach, uczelniach, szpitalach, ..., ponadto jest najlepszym

wyborem w przypadku publicznych lokali, które oferują transmisję wydarzeń

sportowych, kanały rozrywkowe VIP, ... i inne.

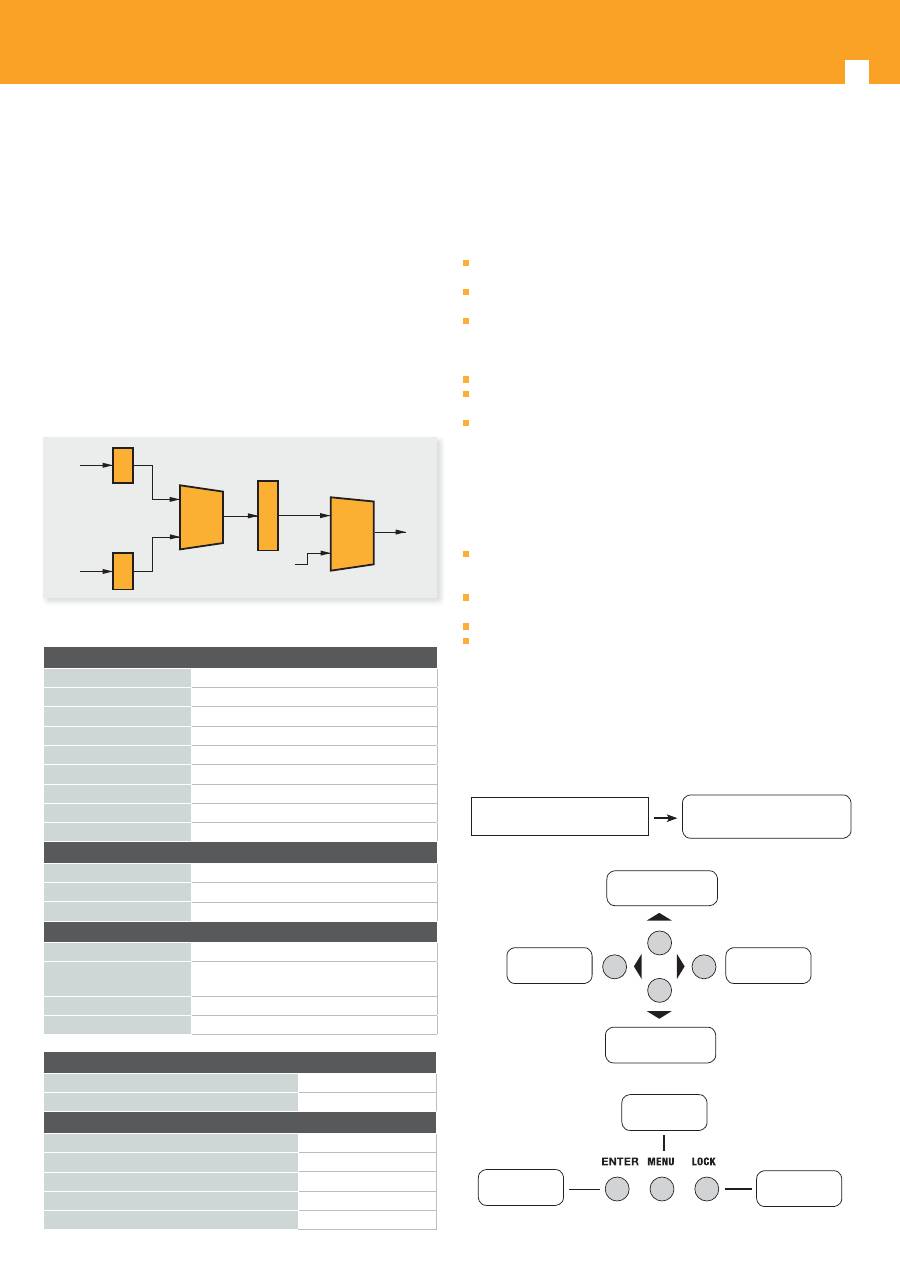

Schemat blokowy

A/V in

Encoder

MUX

Modulator

Mix

RF in

RF out

A/V in

Encoder

Specyfi kacje techniczne Instalacyjne środki ostrożności

Ten podrozdział powstał, aby zapoznać użytkownika ze środkami ostrożności,

jakie musi przedsięwziąć, aby uniknąć urazów podczas używnia lub instalacji

produktu. Z tego powodu, proszę przeczytać wszystkie szczegóły przed

przystąpieniem do instalacji lub użyciem produktu.

Ogólne środki ostrożności

  Urządzenia muszą być obsługiwane i utrzymywane tak, by kurz i brud nie

dostały się do środka.

  Pokrywa powinna być bezpiecznie zamknięta, nie otwieraj jej, gdy urządzenie

jest włączone.

  Po użyciu, bezpiecznie schowaj wszystkie luźne kable, zewnętrzną antenę i inne.

Środki ostrożności dotyczące zasilania

  Kiedy podłączasz zasilacz, upewnij się, że nie spowoduje to przeciążenia.

  Unikaj pracy z otwartym urządzeniem na mokrej podłodze. Upewnij się, że

przedłużacz nie jest uszkodzony - jest właściwie zaizolowany.



Upewnij się, że urządzenie jest wyłączone zanim zaczniesz instalować

urządzenie.

Wymagania uziemienia

Dobre uziemienie funkcjonujących modułów jest podstawą niezawodności

i stabilności urządzeń. Ponadto, dobrze uziemione urządzenia są

najlepszą gwarancją przed porażeniem prądem oraz odrzucenia zakłóceń

interferencyjnych.

Uziemiający przewodnik musi być miedziany, aby zmniejszyć

wysokoczęstotliwościową impedancję, a przewód uziemiający musi być tak

gruby i krótki, jak to tylko możliwe.

  Użytkownicy powinni upewnić się, że oba końce przewodu uziemiającego

dobrze przewodzą prąd i są nierdzewne.

 Zakazuje się użycia innego urządzenia jako części obwodu uziemiającego.



Obszar przewodzenia pomiędzy przewodem uziemiającym a obudową

urządzenia powinien być nie mniejszy niż 2.5mm

2.

Praca urządzenia

Objaśnienie funkcji klawiszy

Wyświetlacz LCD. Wyświetla okno

menu ustawień. Status wyświetla,

gdy urządzenie jest włączone

 DVB-T     XXX.00MHz

X.XXMbps   0.0M

Zwiększanie wartości

 lub przejście do góry

Przejście w lewo

Przejście w prawo

Zmniejszanie wartości

lub przejście w dół

Cofnij

Potwierdzenie

ustawień

Klawisz

zamykający

Sekcja modulatora DVB-T

Standard

EN300744

Tryb FFT

2K, 8K

Pasmo

6M, 7M, 8M

Konstelacja

QPSK, 16QAM, 64QAM

Interwał ochronny

1/4, 1/8, 1/16, 1/32

FEC

1/2, 2/3, 3/4, 5/6, 7/8

MER

≥42dB

Częstotliwość RF

47~862MHz, odstęp 1KHz

Poziom wyjścia RF

-30~ -10dBm (81~97 dBμV), odstęp 0.1dB

Interfejs

Panel przedni

klawisze, wyświetlacz LCD

Zdalne zarządzanie

Web NMS

Język

angielski

Ogólne

Sieć

AC 100V~240V

Wymiary

360 x 280 x 50 mm (554511)

480 x 300 x 44 mm 1U rack 19” ( 554611)

Waga

2.6 kg

Temperatura pracy

0~45 ºC

Konfi guracje

Konfi guracja LCN

Tak

Konfi guracja Tabeli NIT

Tak

Ustawienia

Nazwa sieci

Tak

ID sieci

Tak

ID Strumienia Transportowego (TSID)

Tak

Numer sieci ONID

Tak

Hierarchia informacji

Tak

25

PL

Status początkowy

Włącz urządzenie, poniższy status zostanie wyświetlony, po kilku sekundach

inicjalizacji otworzy się obraz początkowy:

Start up ...

Start OK ...

 DVB-T     XXX.00MHz

X.XXMbps   Y.YYMbps

  DVB-T: wskaż standard modulacji w urządzeniu

  XXX.XX MHz: wskaż częstotliwość wyjściową, zakres od 47 do 862 MHz

  X.XX Mbps: wskaż bitową prędkość kodowania w gnieździe 1

  Y.YY Mbps: wskaż bitową prędkość kodowania w gnieździe 2

Ogólne ustawienia Głównego Menu

Naciśnięcie klawisza “Lock” spowoduje wejście do głównego menu, LCD

wyświetli następujące strony:

1 Alarm Status

2 Encode Setting

3 Modulate Setting

4 IP Output Setting



5 Network Setting

6 Saving Config

7 Loading Config

8 Version

Naciśnij klawisz

UP/DOWN

, aby określić element menu, a potem wciśnij

ENTER

,

aby wejść do submenu, które przedstawione są poniżej:

1)

Alarm status

 --- Status alarmowy - wskaźnik alarmowy zapali się, jeśli nie ma

wejściowych sygnałów A/V.

2)

Encoder setting

 --- Ustawienia enkodera - wybierz to submenu, LCD pokaże

“ustawienia wejścia”, wciśnij klawisz

ENTER

 i za pomocą klawiszy

UP/DOWN

ruszaj strzałką. Użytkownik może znaleźć jak ustawić bitową prędkość

kodowania audio i video.

3)

Modulator setting

 - Ustawienia modulatora

W submenu “ustawień modulatora”  użytkownicy mogą znaleźć różne

parametry ustawień. Okno LCD będzie przedstawiało następujące opcje:

3.1 Bandwidth

3.2 Constellation

3.3 Transmisson Mod

3.4 Guard Interval



3.5 Code Rate

3.6 RF Frequency

3.7 RF Outlevel

3.1-

 Bandwidth

 - Szerokość pasma

Do wyboru są trzy szerokości pasma: 6M, 7M i 8M. Kiedy ekran je wyświetli,

użytkownik może łatwo wybrać jedną z nich za pomocą klawiszy

LEFT/ RIGHT

 i

potwierdzenia klawiszem

ENTER

.

3.2-

 Constellation

 - Konstelacja

Trzy różne konstelacje: QPSK, 16QAM i 64QAM zostaną przedstawione w oknie

LCD, kiedy opcja Konstelacja zostanie wybrana.

-

QPSK: Quadrature Phase Shift Keying, Wybranie tej opcji wskazuje, że

urządzenie pracuje w trybie modulacji DVB-S.

-  16QAM: Quadrature Amplitude Modulation, 16 wartościowa

-  64QAM: Quadrature Amplitude Modulation, 64 wartościowa

Metoda ustawiania jest taka sama. Kiedy wyświetlacz pokaże konstelacje,

użytkownik musi wybrać odpowiednią za pomocą klawiszy

LEFT/RIGHT

 i

potwierdzić za pomocą klawisza

ENTER

.

3.3-

Transmission mode

 - Tryb transmisji

Po wejściu do Trans mode, LCD przedstawi bieżący tryb pracy. Użytkownik może

wybrać pożądany tryb za pomocą klawiszy LEFT/RIGHT a następnie potwierdzić

wybór ponownie wciskając ENTER. Do wyboru są dwie opcje:

-2K: kiedy jest to bieżący tryb pracy, liczba bieżących nośnych wynosi 1705.

-8K: kiedy jest to bieżący tryb pracy, liczba bieżących nośnych wynosi 6817.

3.4-

 Guard  interval

- Interwał ochronny

W telekomunikacji, interwały ochronne używane są, aby zapewnić, że różne

transmisje nie oddziałują na siebie. Te transmisje mogą należeć do różnych

użytkowników (tak jak w TDMA) lub do tego samego użytkownika (tak jak w

OFDM).

Celem interwału ochronnego jest wprowadzenie odporności na propagację

opóźnień, echa i odbić, na które sygnały cyfrowe normalnie są bardzo wrażliwe.

Dostępne są cztery możliwe opcje. Tj. 1/4, 1/8/ 1/16 i 1/32. Użytkownik może

wybrać jedną z nich za pomocą klawiszy

LEFT/RIGHT

 i potwierdzić wybór za

pomocą klawisza

ENTER

.

3.5-

 FEC

Forward Error Correction (FEC) zapewnia współczynniki 1/2, 2/3, 3/4, 5/6 i 7/8.

Po wejściu do submenu FEC,ekran wyświetli dostępne opcje, a użytkownik

musi tylko wybrać interesującą go opcję za pomocą klawiszy

LEFT/RIGHT

 i

potwierdzić wybór za pomocą klawisza

ENTER

.

3.6-

RF Frequency

 - Częstotliwość RF

Zakres częstotliwości wyjściowej wynosi od 30 do 1000MHZ z krokiem 1kHz.

Po wejściu do submenu ustawień częstotliwości radiowej, użytkownik może za

pomocą klawiszy

LEFT, RIGHT, UP, DOWN

 dobrać częstotliwość i potwierdzić

wybór za pomocą klawisza

ENTER

.

3.7-

RF out level

- Poziom wyjścia RF

Zakres częstotliwości RF to -30~-10dBm (81~97dBuV) z krokiem 0.1dB. Po

wejściu do tego submenu ustawień, użytkownik może ustawić wyjściowy

poziom za pomocą klawiszy

UP/DOWN/LEFT/RIGHT

 i potwierdzenia wyboru

za pomocą klawisza

ENTER

.

4)

Ustawienia wyjścia IP

4.1 IP Output

4.2 Service IP

4.3 Output IP

4.4 Subnet Mask



4.5 Gateway

4.6 Port

Użytkownik może wybrać jedną z opcji za pomocą klawiszy

UP/DOWN

. Aby

ustawić parametry należy wcisnąć

ENTER

 i użyć klawiszy

LEFT/RIGHT

.

IP Output

    OFF   ON

Service IP

192.168.002.137

Output IP

224.002.002.002



Subnet Mask

255.255.255.000

Gateway

192.168.002.000

Port

01234

4.1-

 IP  Output

 - Wyjście IP

Opcja Wyjście IP, musi być uaktywniona.

4.2-

Service IP

 - Usługa IP

Adres portu Wyjścia IP. Format to xxx.xxx.xxx.xxx (np. 192.168.2.137).

4.3-

Output IP

 - Wyjście IP

Wyjście IP danych otrzymuje adres. Format to xxx.xxx.xxx.xxx (np. 224.2.2.2). Po

ustawieniu adresu wyjściowego IP, musisz użyć nowego adresu, aby otrzymać

dane Wyjścia IP.

4.4-

 Subnet Mask -

Maska podsieci

Ogólna to 255.255.255.0, musi być taka sama jak w sieci LAN.

4.5-

 Gateway  -

Brama

Jeśli urządzenie znajduje się w innym segmencie sieci, musisz ustawić bramę.
